1 SE Monterings- och användaranvisningar Safe-Quick Skyddsräcke 5000-S Angående monterings- och användaranvisningar 5100 och 5200 (760251) Kontrollerad av SP Typkontrollintyg nr S Relax. It s an Altrex A

2 Monterings- och användaranvisningar Safe-Quick Skyddsräcke 5000-S Angående monterings- och användaranvisningarna till 5100 och 5200 (760251) Art.nr A Version 11/ Upphovsrätt Altrex B.V Eftertryck förbjudes. Ingenting i denna publikation får reproduceras, sparas i ett automatiserat register eller offentliggöras - oavsett form och medel - vare sig elektroniskt, mekaniskt, via fotokopiering, inspelning eller eljest, utan föregående samtycke från Altrex B.V. Zwolle Denna publikation får endast användas för Altrex-produkter. Skriv- och tryckfel kan finnas.

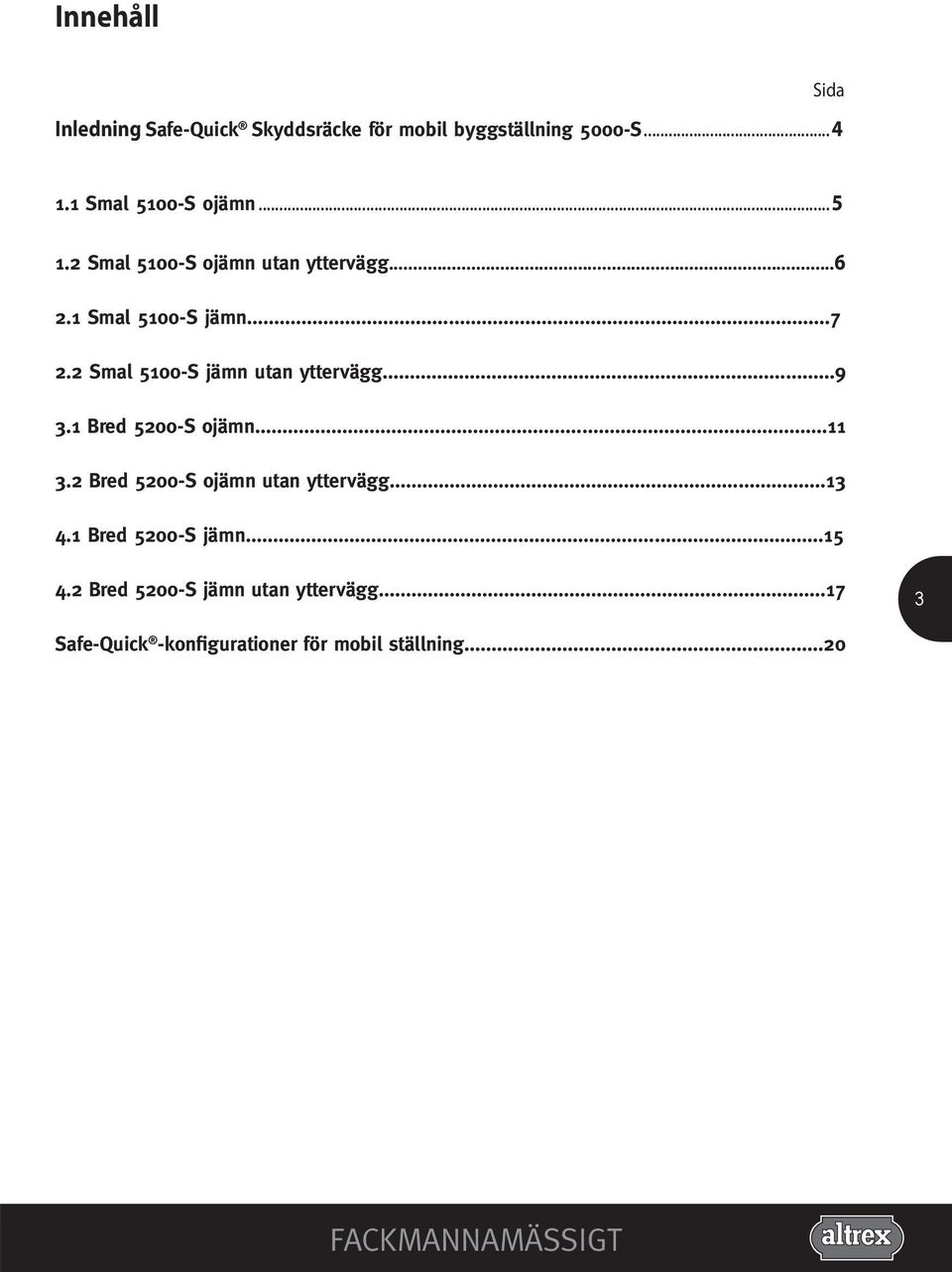

3 Innehåll Inledning Safe-Quick Skyddsräcke för mobil byggställning 5000-S...4 Sida 1.1 Smal 5100-S ojämn Smal 5100-S ojämn utan yttervägg Smal 5100-S jämn Smal 5100-S jämn utan yttervägg Bred 5200-S ojämn Bred 5200-S ojämn utan yttervägg Bred 5200-S jämn Bred 5200-S jämn utan yttervägg Safe-Quick -konfigurationer för mobil ställning...20

4 Safe-Quick Skyddsräcke för mobil byggställning 5000-S Monterings- och användaranvisningarna beskriver monteringen av 5000-S-serien med Altrex Safe-Quick Skyddsräcken. I detta ingår även monteringen av konfigurationen 'utan yttervägg' för att uppnå optimalt avstånd till föremålet (ytterväggen) där arbete kommer ske. Om ytterväggskonfigurationen är maximalt 15 cm från väggen får fästbyglar eller Safe-Quick Skyddsräcke placeras på ytterväggens sida. Se Monterings- och användaranvisningarna 5100 och 5200 (760251) för allmänna villkor gällande användandet av mobil byggställning (med Safe-Quick Skyddsräcke). Säkra Safe-Quick ramen genom att klicka armarna på plats till vänster och höger om vertikalramarna. Säkerställ att Safe-Quick Skyddsräcke befinner sig i rät vinkel på båda vertikalramarna. Allmänna anvisningar för montering Safe-Quick Skyddsräcke Häng Safe-Quick Skyddräcket i ögonhöjd 4 Lossa kardborrebandet och låt armarna till Safe- Quick Skyddsräcke sänkas ned Använd armarna för att montera Safe-Quick Skyddsräcke i rätt höjd. Det röda märket på armarna indikerar i vilken höjd plattformen sedan måste ligga. position platform

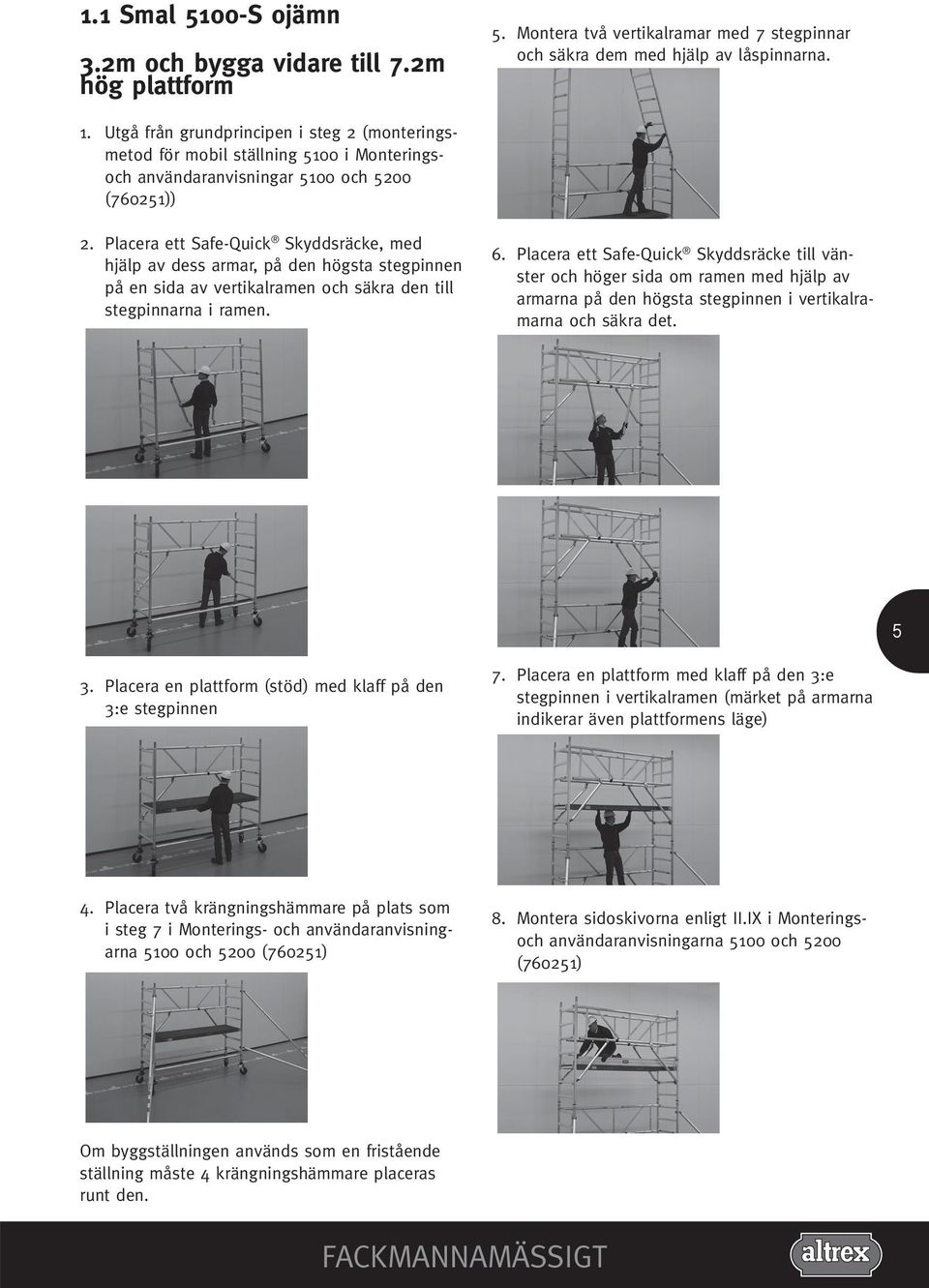

5 1.1 Smal 5100-S ojämn 3.2m och bygga vidare till 7.2m hög plattform 5. Montera två vertikalramar med 7 stegpinnar och säkra dem med hjälp av låspinnarna. 1. Utgå från grundprincipen i steg 2 (monteringsmetod för mobil ställning 5100 i Monteringsoch användaranvisningar 5100 och 5200 (760251)) 2. Placera ett Safe-Quick Skyddsräcke, med hjälp av dess armar, på den högsta stegpinnen på en sida av vertikalramen och säkra den till stegpinnarna i ramen. 6. Placera ett Safe-Quick Skyddsräcke till vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det Placera en plattform (stöd) med klaff på den 3:e stegpinnen 7. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) 4. Placera två krängningshämmare på plats som i steg 7 i Monterings- och användaranvisningarna 5100 och 5200 (760251) 8. Montera sidoskivorna enligt II.IX i Monteringsoch användaranvisningarna 5100 och 5200 (760251) Om byggställningen används som en fristående ställning måste 4 krängningshämmare placeras runt den.

6 9. Ta bort plattformen (stödet) och placera en diagonalstång från den 2:a stegpinnen och framåt. 11. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) Den mobil byggställningen för plattformshöjd 3.2 meter är nu färdig för användning! Utgå från grundprincipen i steg 8 men utan sidoskivorna för att montera en 5.2 och 7.2 meter hög plattform. Upprepa steg 5, 6 och 7 till dess önskad höjd för plattform har uppnåtts. Placera sidoskivorna på varje arbetsplattform enligt steg 8. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning. 1.2 Smal 5100-S ojämn utan yttervägg 12. Montera sidoskivorna enligt II.IX i Monteringsoch användaranvisningarna 5100 och 5200 (760251) 13. Ta bort plattformen (stödet) och placera en diagonalstång från den 2:a stegpinnen och framåt m och bygga vidare till plattformshöjd 7.2m utan yttervägg 10. Utgå från grundprincipen i steg 4 och 5 där den mobila ställningen placeras mot ytterväggen och hjulen på ytterväggen placeras längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen och säkra den. Den mobil byggställningen för plattformshöjd 3.2 meter är nu färdig för användning! Utgå från grundprincipen i steg 12 men utan sidoskivorna för att montera en 5.2 och 7.2 meter hög plattform. Upprepa steg 5, 10 och 11 till dess önskad höjd för plattform har uppnåtts. Placera sidoskivorna på varje arbetsplattform enligt steg 12. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning. Safe-Quick Skyddsräcke konfigurationer utan ytterväggar från plattformshöjd 6.2 m måste ha 4 krängningshämmare eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg.

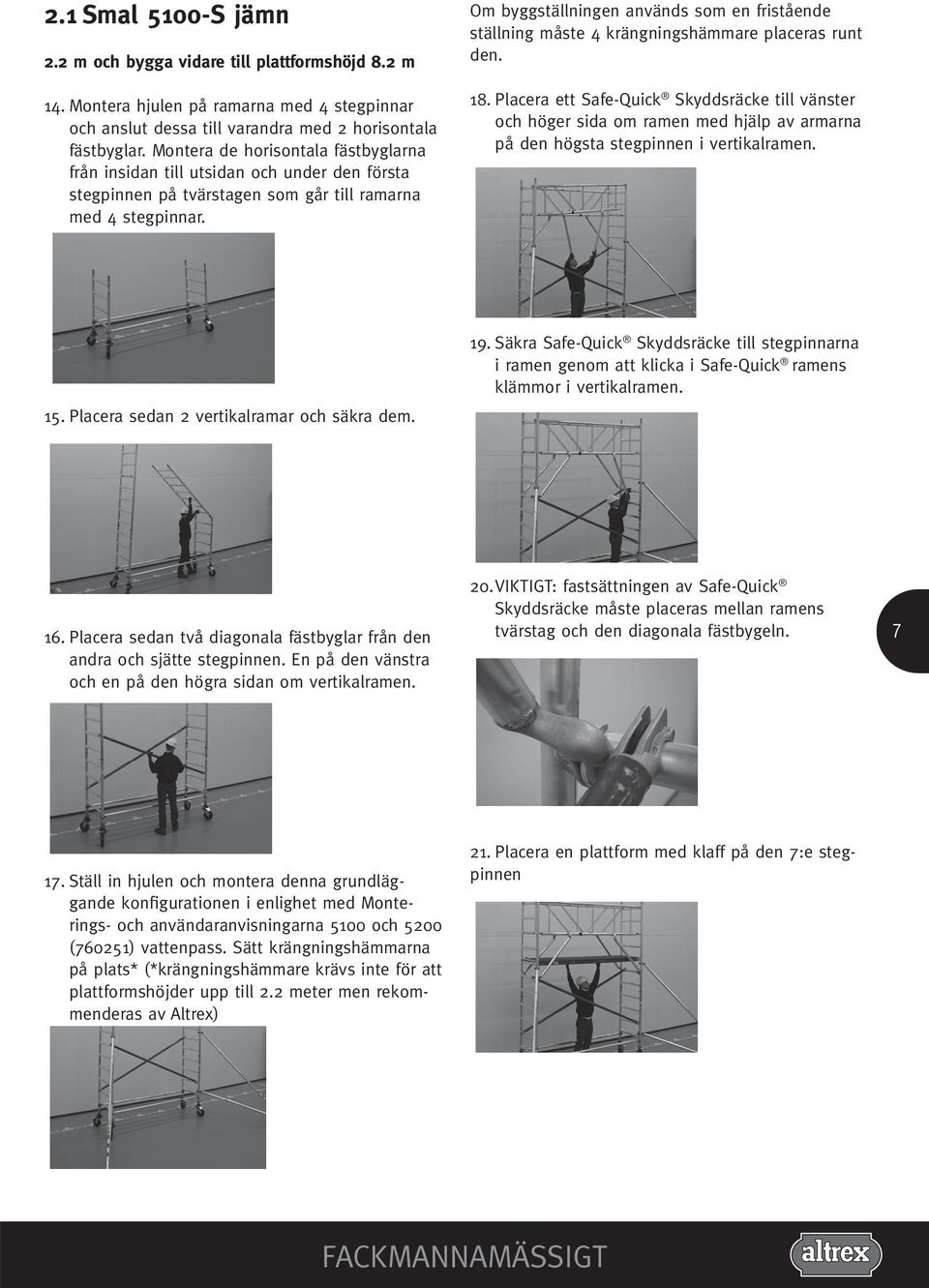

7 2.1 Smal 5100-S jämn 2.2 m och bygga vidare till plattformshöjd 8.2 m 14. Montera hjulen på ramarna med 4 stegpinnar och anslut dessa till varandra med 2 horisontala fästbyglar. Montera de horisontala fästbyglarna från insidan till utsidan och under den första stegpinnen på tvärstagen som går till ramarna med 4 stegpinnar. Om byggställningen används som en fristående ställning måste 4 krängningshämmare placeras runt den. 18. Placera ett Safe-Quick Skyddsräcke till vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramen. 15. Placera sedan 2 vertikalramar och säkra dem. 19. Säkra Safe-Quick Skyddsräcke till stegpinnarna i ramen genom att klicka i Safe-Quick ramens klämmor i vertikalramen. 16. Placera sedan två diagonala fästbyglar från den andra och sjätte stegpinnen. En på den vänstra och en på den högra sidan om vertikalramen. 20. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln Ställ in hjulen och montera denna grundläggande konfigurationen i enlighet med Monterings- och användaranvisningarna 5100 och 5200 (760251) vattenpass. Sätt krängningshämmarna på plats* (*krängningshämmare krävs inte för att plattformshöjder upp till 2.2 meter men rekommenderas av Altrex) 21. Placera en plattform med klaff på den 7:e stegpinnen

8 22. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 5100 och 5200 (760251) 25. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) Den mobil byggställningen för plattformshöjd 2.2 meter är nu färdig för användning! Bygga vidare till plattformshöjd 4.2 -> 8.2m 26. Klättra genom klaffen och placera ut sidoskivorna eller upprepa steg 23 till 25 till dess önskad plattformshöjd har uppnåtts! Börja med grunden för plattformshöjd 2.2 meter (steg 9) utan sidoskivor Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning Montera två vertikalramar med 7 stegpinnar och säkra dem. 24. Placera ett Safe-Quick Skyddsräcke till vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen och säkra den.

9 2.2 Smal 5100-S jämn utan yttervägg 5200 (760251) 2.2m och bygga vidare till plattformshöjd 8.2 m utan yttervägg 27. Börja med grunden som i steg 17 där den mobila byggställningen står emot ytterväggen och hjulen på ytterväggsidan fortsätter längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen på rammonteringen och säkra den. Bygga vidare med vertikalramar med 7 stegpinnar till plattformshöjd 4.2 -> 8.2m 31. Börja med grunden för plattformshöjd 2.2 meter (steg 17) utan sidoskivor 32. Montera två vertikalramar med 7 stegpinnar och säkra dem VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln. 33. Placera ett Safe-Quick Skyddsräcke på sidan ut mot vägen med hjälp av armarna på den högsta stegpinnen och säkra den. 29. Placera en plattform med klaff på den 7:e stegpinnen 34. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge) 30. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 5100 och

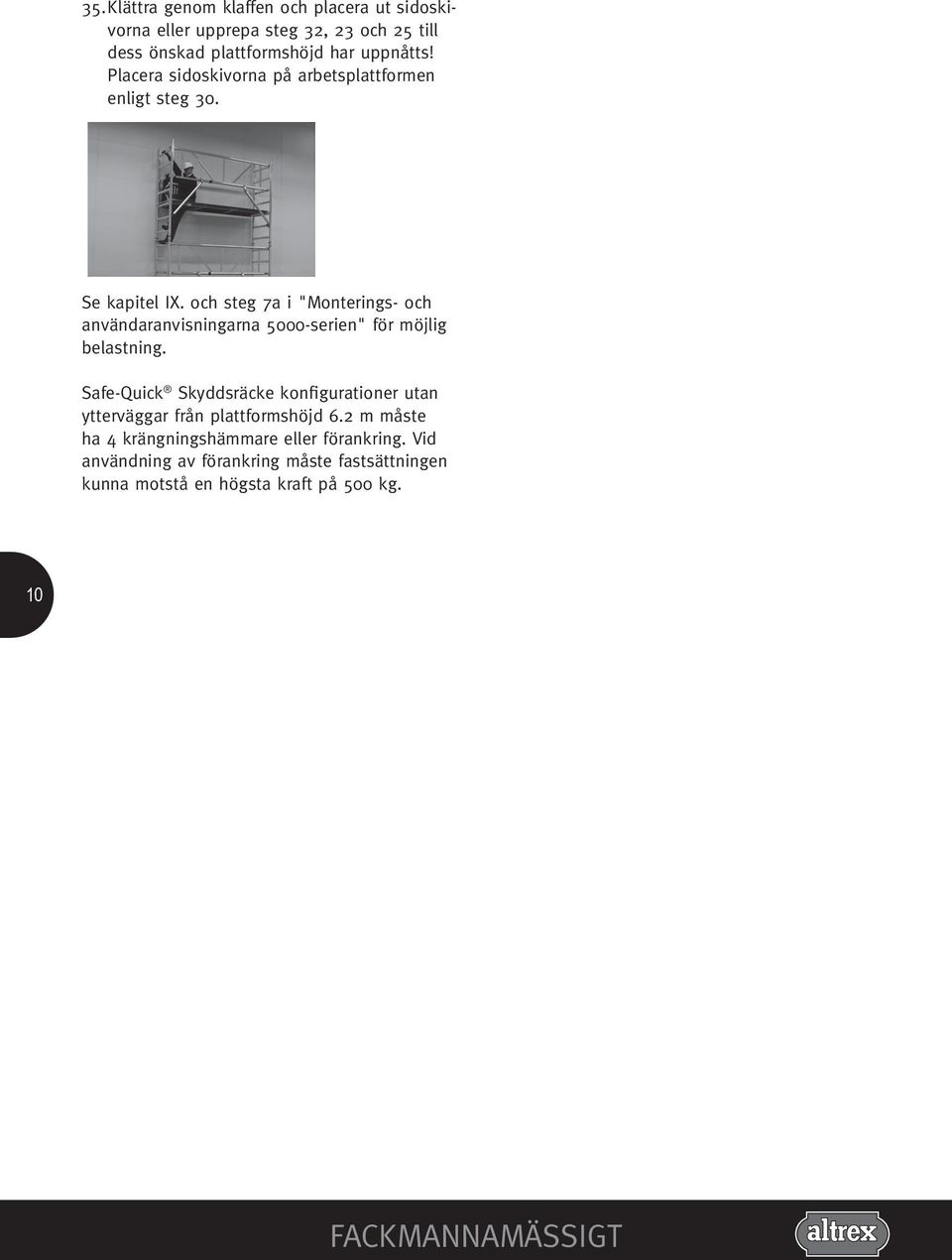

10 35. Klättra genom klaffen och placera ut sidoskivorna eller upprepa steg 32, 23 och 25 till dess önskad plattformshöjd har uppnåtts! Placera sidoskivorna på arbetsplattformen enligt steg 30. Se kapitel IX. och steg 7a i "Monterings- och användaranvisningarna 5000-serien" för möjlig belastning. Safe-Quick Skyddsräcke konfigurationer utan ytterväggar från plattformshöjd 6.2 m måste ha 4 krängningshämmare eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg. 10

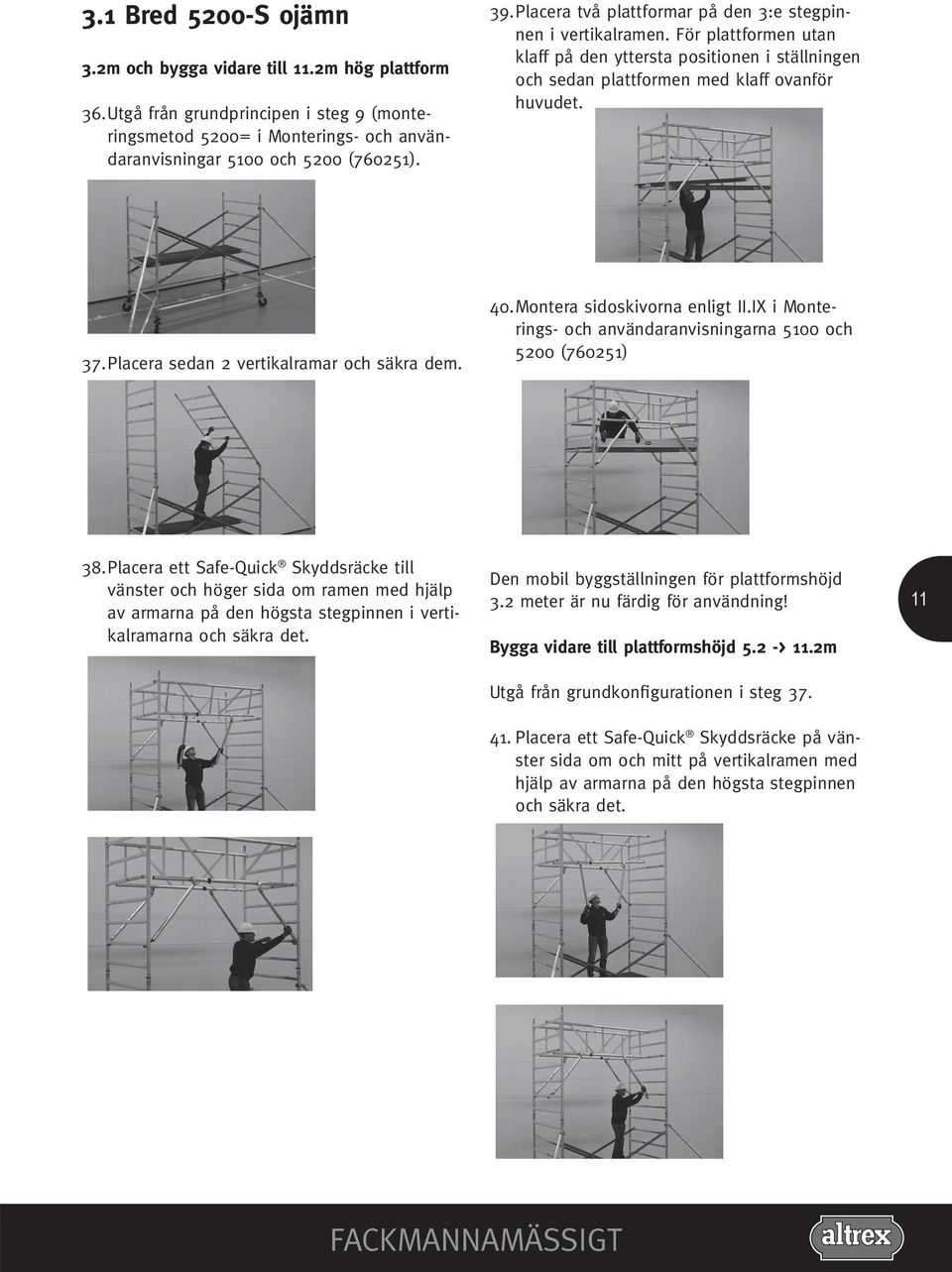

11 3.1 Bred 5200-S ojämn 3.2m och bygga vidare till 11.2m hög plattform 36. Utgå från grundprincipen i steg 9 (monteringsmetod 5200= i Monterings- och användaranvisningar 5100 och 5200 (760251). 39. Placera två plattformar på den 3:e stegpinnen i vertikalramen. För plattformen utan klaff på den yttersta positionen i ställningen och sedan plattformen med klaff ovanför huvudet. 37. Placera sedan 2 vertikalramar och säkra dem. 40. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 5100 och 5200 (760251) 38. Placera ett Safe-Quick Skyddsräcke till vänster och höger sida om ramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. Den mobil byggställningen för plattformshöjd 3.2 meter är nu färdig för användning! Bygga vidare till plattformshöjd 5.2 -> 11.2m Utgå från grundkonfigurationen i steg Placera ett Safe-Quick Skyddsräcke på vänster sida om och mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen och säkra det. 11

12 42. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge). 46. Upprepa steg 39 och 40 för plattformen på 5.2 meters höjd. För att göra detta kan du använda dig av den lägsta plattformen. 43. Klättra igenom klaffen och placera sedan 2 vertikalramar och säkra dem. Upprepa steg 43 och 44 för 7,2 meter för plattformar på 7.2 meter höjd och upp till 11.2 m enligt önskad höjd för plattformen. Montera efter detta sidoskivorna som i steg 40. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om ramen på 5.2 meters höjd med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 45. Placera ett Safe-Quick Skyddsräcke på vänster sida och en i mitten som i steg 41 för plattformar på 7.2 meters höjd och upp till 11.2 m!

13 3.2 Bred 5200-S ojämn utan yttervägg 3.2m och bygga vidare till plattformshöjd 11.2 m utan yttervägg 47. Utgå från grundprincipen i steg 9 (monteringsmetod 5200) i Monterings- och användaranvisningarna 5100 och 5200 (760251) där den mobila ställningen placeras mot ytterväggen och hjulen på ytterväggen placeras längs med ytterväggen. 50. Montera två diagonala fästbyglar på tvären på sidan 'ut mot gatan' från den 2:a stegpinnen på vertikalramen och vidare. Istället för två diagonalstag måste också ett andra Safe-Quick Skyddsräcke placeras på utsidan av den mobila ställningen. 51. Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen. 48. Placera sedan 2 vertikalramar och säkra dem. 52. Montera hjälpröret för sidoskivorna jämte plattformen i båda vertikalramarna (krävs inte för 4000-serien) Placera ett Safe-Quick Skyddsräcke mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det.

14 53. Montera sidoskivorna enligt II.IX i Monteringsoch användaranvisningarna 5100 och 5200 (760251) 56. Montera två diagonala fästbyglar på tvären på sidan 'ut mot gatan' från den 2:a stegpinnen på vertikalramen och vidare. Den mobil byggställningen för plattformshöjd 3.2 meter är nu färdig för användning! Bygga vidare med vertikalramar med 7 stegpinnar till 5.2 -> 11.2m hög plattform utan yttervägg 57. Ta bort den lägsta plattformen (stöd) och montera den på den 3:e stegpinnen i vertikalramen. Utgå från grundkonfigurationen i steg Placera sedan 2 vertikalramar och säkra dem Placera ett Safe-Quick Skyddsräcke mitt på ramen med hjälp av armarna på den högsta stegpinnen och säkra den. 58. Följ steg 52 och 53 eller upprepa steg 54 till 56 för plattformar på 5.2 meters höjd till dess den önskade höjden 7.2 m, 9.2 m eller 11.2 m har uppnåtts och följ sedan steg 51, 52 och 53 för att montera sidoskivorna. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning. Safe-Quick Skyddsräcke konfigurationer utan ytterväggar från plattformshöjd 6.2 m måste ha 4 krängningshämmare eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg.

15 4.1 Bred 5200-S jämn 2.2m och bygga vidare till 12.2m hög fristående plattform 59. Montera hjulen på ramarna med 4 stegpinnar och anslut dessa till varandra med 2 horisontala fästbyglar. Montera de horisontala fästbyglarna från insidan till utsidan och under den första stegpinnen på tvärstagen som går till ramarna med 4 stegpinnar. Skyddsräcke konfigurationer utan ytterväggar från plattformshöjd 6.2 m måste ha 4 krängningshämmare eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg. 63. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramen. 60. Placera sedan 2 vertikalramar och säkra dem. 64. Fäst Safe-Quick Skyddsräcke till stegpinnarna på ramen. 61. Placera sedan fyra diagonala fästbyglar från den andra och sjätte stegpinnen. Två på den vänstra och en på den högra sidan om basramen. 65. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln Ställ in hjulen och montera denna grundläggande konfigurationen i enlighet med Monterings- och användaranvisningarna 5100 och 5200 (760251) vattenpass. Sätt sedan krängningshämmarna på plats*. (*krängningshämmare krävs inte för plattformshöjder upp till 2.2 meter men rekommenderas av Altrex). 66. Placera en plattform med klaff och en plattform utan klaff på den 7:e stegpinnen. Safe-Quick

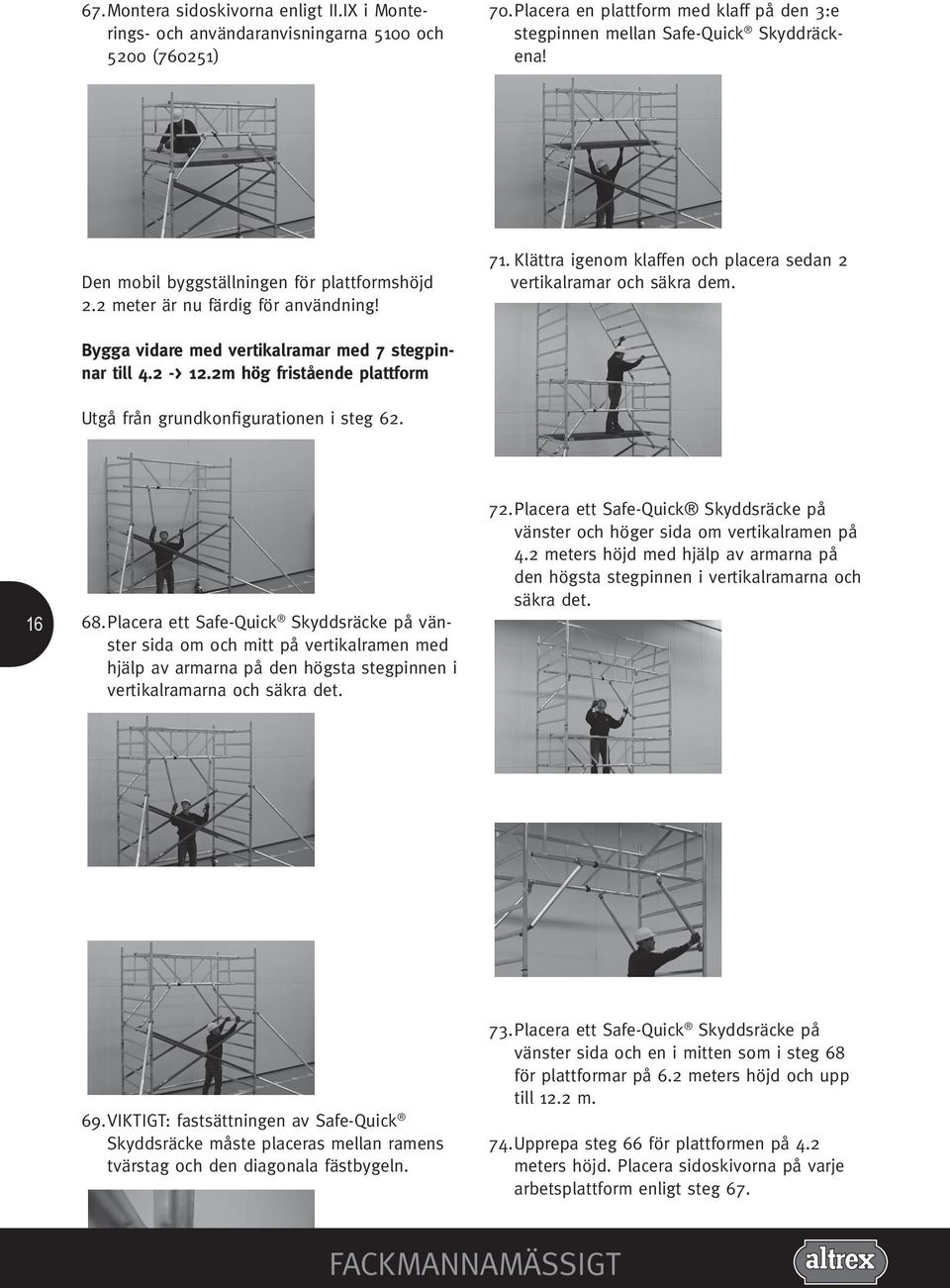

16 67. Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 5100 och 5200 (760251) 70. Placera en plattform med klaff på den 3:e stegpinnen mellan Safe-Quick Skyddräckena! Den mobil byggställningen för plattformshöjd 2.2 meter är nu färdig för användning! 71. Klättra igenom klaffen och placera sedan 2 vertikalramar och säkra dem. Bygga vidare med vertikalramar med 7 stegpinnar till 4.2 -> 12.2m hög fristående plattform Utgå från grundkonfigurationen i steg Placera ett Safe-Quick Skyddsräcke på vänster sida om och mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 72. Placera ett Safe-Quick Skyddsräcke på vänster och höger sida om vertikalramen på 4.2 meters höjd med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det. 69. VIKTIGT: fastsättningen av Safe-Quick Skyddsräcke måste placeras mellan ramens tvärstag och den diagonala fästbygeln. 73. Placera ett Safe-Quick Skyddsräcke på vänster sida och en i mitten som i steg 68 för plattformar på 6.2 meters höjd och upp till 12.2 m. 74. Upprepa steg 66 för plattformen på 4.2 meters höjd. Placera sidoskivorna på varje arbetsplattform enligt steg 67.

17 75. eller upprepa steg 70 till 73 för plattformar på 6.2 meter höjd och upp till 12.2 meter. Placera sidoskivorna på varje arbetsplattform enligt steg Placera en plattform med klaff på den 3:e stegpinnen i vertikalramen. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning. 4.2 B r e d 5200-S ojämn utan yttervägg 78. Montera hjälpröret för sidoskivorna jämte plattformen i båda vertikalramarna. 2.2 meter hög plattform utan yttervägg 76. Börja med grunden som i steg 62 där den mobila byggställningen står emot ytterväggen och hjulen på ytterväggsidan fortsätter längs med ytterväggen. Placera ett Safe-Quick Skyddsräcke mitt på vertikalramen med hjälp av armarna på den högsta stegpinnen i vertikalramarna och säkra det Montera sidoskivorna enligt II.IX i Monterings- och användaranvisningarna 5100 och 5200 (760251) Den mobil byggställningen för plattformshöjd 2.2 meter är nu färdig för användning! Bygga vidare med vertikalramar med 7 stegpinnar till 4.2 -> 12.2m hög plattform utan yttervägg

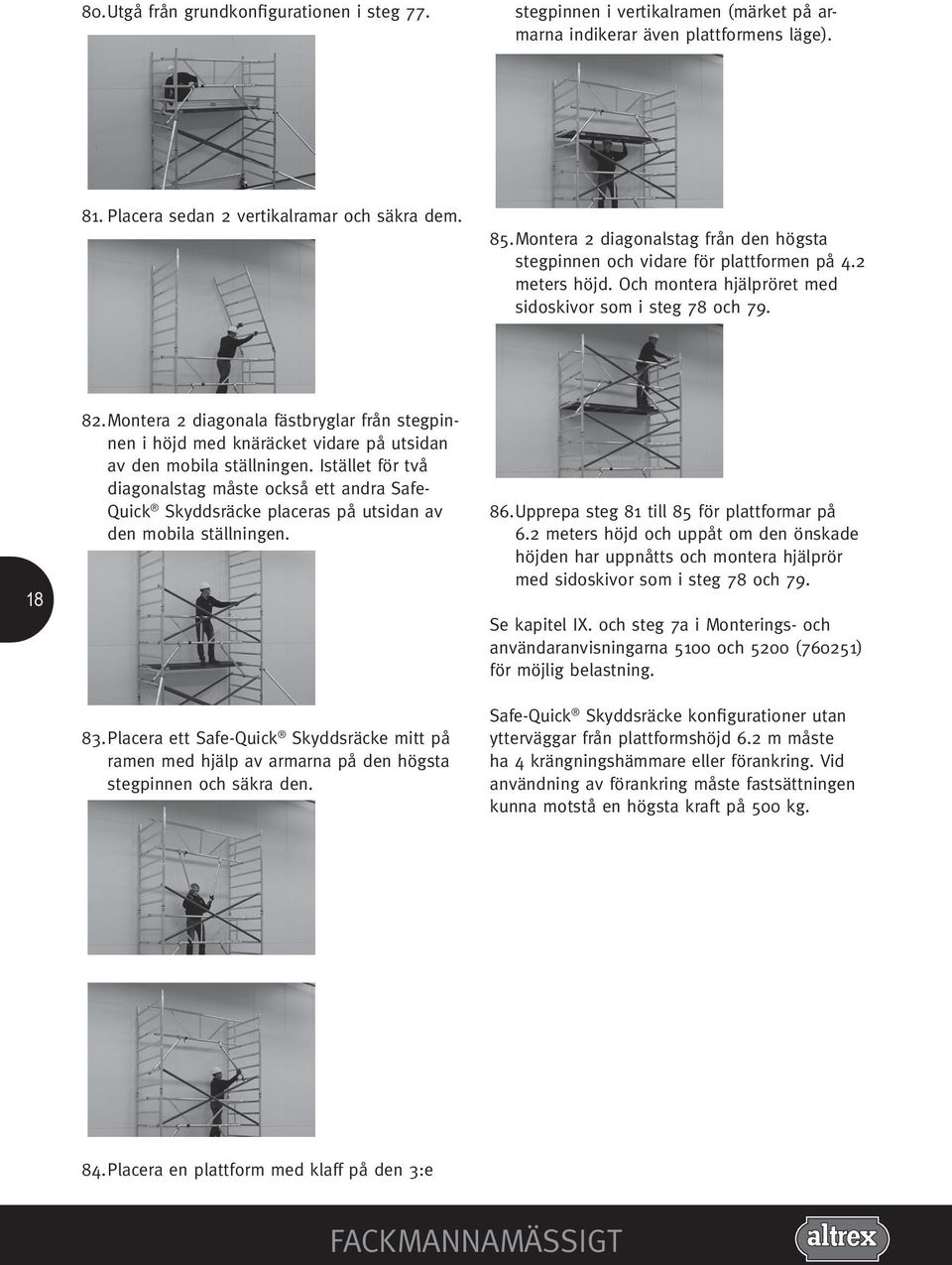

18 80. Utgå från grundkonfigurationen i steg 77. stegpinnen i vertikalramen (märket på armarna indikerar även plattformens läge). 81. Placera sedan 2 vertikalramar och säkra dem. 85. Montera 2 diagonalstag från den högsta stegpinnen och vidare för plattformen på 4.2 meters höjd. Och montera hjälpröret med sidoskivor som i steg 78 och Montera 2 diagonala fästbryglar från stegpinnen i höjd med knäräcket vidare på utsidan av den mobila ställningen. Istället för två diagonalstag måste också ett andra Safe- Quick Skyddsräcke placeras på utsidan av den mobila ställningen. 83. Placera ett Safe-Quick Skyddsräcke mitt på ramen med hjälp av armarna på den högsta stegpinnen och säkra den. 86. Upprepa steg 81 till 85 för plattformar på 6.2 meters höjd och uppåt om den önskade höjden har uppnåtts och montera hjälprör med sidoskivor som i steg 78 och 79. Se kapitel IX. och steg 7a i Monterings- och användaranvisningarna 5100 och 5200 (760251) för möjlig belastning. Safe-Quick Skyddsräcke konfigurationer utan ytterväggar från plattformshöjd 6.2 m måste ha 4 krängningshämmare eller förankring. Vid användning av förankring måste fastsättningen kunna motstå en högsta kraft på 500 kg. 84. Placera en plattform med klaff på den 3:e

19 19

20 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke x 1.85 m Höjd plattform 2.20 m 3.20 m 1) Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram smal Proffs Ben med hjul Ø 200 mm Proffs Plattform 185 med klaff Proffs Fiber-Deck -plattform 185 med klaff Proffs Safe-Quick Skyddsräcke 1.85 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 1.85 Easy-Fit Proffs påhängsstege ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform Se även monterings- och användaranvisningarna ** Valfri 20 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke - utan yttervägg x 1.85 Höjd plattform 2.20 m 3.20 m Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C C Konfigurationsnummer med Fiber-Deck -plattform C C C5 Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram smal Proffs Ben med hjul Ø 200 mm Proffs Plattform 185 med klaff Proffs Fiber-Deck -plattform 185 med klaff Proffs Safe-Quick Skyddsräcke 1.85 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 1.85 Easy-Fit Proffs påhängsstege ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform Se även monterings- och användaranvisningarna ** Valfri

21 Safe-Quick m 4.20 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1 ) 8.20 m 1)2) 6.20 m 7.20 m 8.20 m 9.20 m m C C C C C C C C C C ** ** ** ** ** användas. Safe-Quick - utan yttervägg* m 21 m 4.20 m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 6.20 m 7.20 m 8.20 m 9.20 m m C C C C C C C C ** ** ** ** ** användas.

22 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m 1) 4.20 m 1) Arbetshöjd 4.20 m 5.20 m 6.20 m Konfigurationsnummer med plattform C C C Konfigurationsnummer med Fiber-Deck -plattform C C C Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram smal Proffs Ben med hjul Ø 200 mm Proffs Plattform 245 med klaff Proffs Fiber-Deck -plattform 245 med klaff Proffs Safe-Quick Skyddsräcke 2.45 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 2.45 Easy-Fit Proffs påhängsstege ** ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform användas. Se även monterings- och användaranvisningarna ** Valfri 22 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m 4.20 m Arbetshöjd 4.20 m 5.20 m 6.20 m Konfigurationsnummer med plattform C C C Konfigurationsnummer med Fiber-Deck -plattform C C C Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram smal Proffs Ben med hjul Ø 200 mm Proffs Plattform 245 med klaff Proffs Fiber-Deck -plattform 245 med klaff Proffs Safe-Quick Skyddsräcke 2.45 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 2.45 Easy-Fit Proffs påhängsstege ** ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform användas. Se även monterings- och användaranvisningarna ** Valfri

23 Safe-Quick m 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 7.20 m 8.20 m 9.20 m m C C C C C C C C ** ** ** ** Safe-Quick - utan yttervägg* m m 6.20 m 2) 7.20 m 8.20 m 2) 7.20 m 8.20 m 9.20 m m C C C C C C C C ** ** ** **

24 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke x 3.05 m Höjd plattform 2.20 m 3.20 m 1) 4.20 m 1) Arbetshöjd 4.20 m 5.20 m 6.20 m Konfigurationsnummer med plattform C C C Konfigurationsnummer med Fiber-Deck -plattform C C C Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 305 med klaff Proffs Fiber-Deck -plattform 305 med klaff Proffs Safe-Quick Skyddsräcke 3.05 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 3.05 Easy-Fit Proffs påhängsstege ** ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform användas. Se även monterings- och användaranvisningarna ** Valfri 24 Mobil ställning smal 5100-S med Mobil ställning 5100 S av aluminium med Safe-Quick Skyddsräcke x 3.05 m Höjd plattform 2.20 m 3.20 m 4.20 m Arbetshöjd 4.20 m 5.20 m 6.20 m Konfigurationsnummer med plattform C C C Konfigurationsnummer med Fiber-Deck -plattform C C C Identifiering Artikelnr. EAN Vertikalram smal Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 305 med klaff Proffs Fiber-Deck -plattform 305 med klaff Proffs Safe-Quick Skyddsräcke 3.05 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 3.05 Easy-Fit Proffs påhängsstege ** ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform användas. Se även monterings- och användaranvisningarna ** Valfri

25 Safe-Quick m 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 7.20 m 8.20 m 9.20 m m C C C C C C C C ** ** ** ** Safe-Quick - utan yttervägg* m m 6.20 m 2) 7.20 m 8.20 m 2) 7.20 m 8.20 m 9.20 m m C C C C C C C C ** ** ** **

26 Mobil ställning bred 5200-S med S Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 1.85 m Höjd plattform 2.20 m 3.20 m 1) Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 185 med klaff Proffs Plattform 185 utan klaff Proffs Fiber-Deck -plattform 185 med klaff Proffs Fiber-Deck -plattform 185 utan klaff Proffs Safe-Quick Skyddsräcke 1.85 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 1.35 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 1.85 Easy-Fit Proffs påhängsstege ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform använ Se även monterings- och användaranvisningarna ** Valfri 26 Mobil ställning bred 5200-S med Safe-Q Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 1.85 m Höjd plattform 2.20 m 3.20 m Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 185 med klaff Proffs Fiber-Deck -plattform 185 med klaff Proffs Safe-Quick Skyddsräcke 1.85 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 1.85 Easy-Fit Proffs Hjälprör till enkel plattform med sidoskiva Proffs påhängsstege ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform använ Se även monterings- och användaranvisningarna ** Valfri

27 afe-quick m 4.20 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 9.20 m 1) m 1)2) m 1) m 1)2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** das. uick - utan yttervägg* m m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 9.20 m m 2) m m 2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** das.

28 Mobil ställning bred 5200-S med Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m 1) Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 245 med klaff Proffs Plattform 245 utan klaff Proffs Fiber-Deck -plattform 245 med klaff Proffs Fiber-Deck -plattform 245 utan klaff Proffs Safe-Quick Skyddsräcke 2.45 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 1.35 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 2.45 Easy-Fit Proffs påhängsstege ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform använ Se även monterings- och användaranvisningarna ** Valfri 28 Mobil ställning bred 5200-S med Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 2.45 m Höjd plattform 2.20 m 3.20 m Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 245 med klaff Proffs Fiber-Deck -plattform 245 med klaff Proffs Safe-Quick Skyddsräcke 2.45 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 2.45 Easy-Fit Proffs Hjälprör till enkel plattform med sidoskiva Proffs påhängsstege ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform anvä Se även monterings- och användaranvisningarna ** Valfri

29 Safe-Quick m 4.20 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 9.20 m 1) m 1)2) m 1) m 1)2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** das. Safe-Quick - utan yttervägg* m m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 9.20 m m 2) m m 2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** ndas.

30 Mobil ställning bred 5200-S med Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 3.05 m Höjd plattform 2.20 m 3.20 m 1) Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 305 med klaff Proffs Plattform 305 utan klaff Proffs Fiber-Deck -plattform 305 med klaff Proffs Fiber-Deck -plattform 305 utan klaff Proffs Safe-Quick Skyddsräcke 3.05 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 1.35 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 3.05 Easy-Fit Proffs påhängsstege ** ** 1) Om ställningen i denna konfiguration används som en fristående ställning måste 4 krängningshämmare placeras runt den. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform använ ** Valfri 30 Mobil ställning bred 5200-S med Mobil ställning 5200 S av aluminium med Safe-Quick Skyddsräcke x 3.05 m Höjd plattform 2.20 m 3.20 m Arbetshöjd 4.20 m 5.20 m Konfigurationsnummer med plattform C C Konfigurationsnummer med Fiber-Deck -plattform C C Identifiering Artikelnr. EAN Vertikalram bred Proffs Vertikalram bred Proffs Ben med hjul Ø 200 mm Proffs Plattform 305 med klaff Proffs Fiber-Deck -plattform 305 med klaff Proffs Safe-Quick Skyddsräcke 3.05 m Proffs Diagonalstag utan ytbehandling Proffs Horizonalstag Proffs Stödben. Easy-Lock Proffs universal Fotlistpaket av aluminium 2 / 3.05 Easy-Fit Proffs Fotlistpaket av aluminium 2 / 0.75 Easy-Fit Proffs Hjälprör till enkel plattform med sidoskiva Proffs påhängsstege ** ** * Konfigurationer utan yttervägg kan endast användas om avståndet till ytterväggen är max 15 cm. 2) Vid montering flyttas en plattform underifrån till överdelen av den mobila ställningen. IVid behov kan en extra plattform anv Se även monterings- och användaranvisningarna ** Valfri

31 Safe-Quick m 4.20 m 1) 5.20 m 1) 6.20 m 1)2) 7.20 m 1) 8.20 m 1)2) 9.20 m 1) m 1)2) m 1) m 1)2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** das. Se även monterings- och användaranvisningarna Safe-Quick - utan yttervägg* m m 5.20 m 6.20 m 2) 7.20 m 8.20 m 2) 9.20 m m 2) m m 2) 6.20 m 7.20 m 8.20 m 9.20 m m m m m m C C C C C C C C C C C C C C C C C C ** ** ** ** ** ** ** ** ** ändas.

32 Relax. It s an Altrex A info@altrex.com Altrex B.V. P.O. Box CD Zwolle (NL)
