MONTERINGSINSTRUKTIONER FÖR FASADSTÄLLNING SYSTEM F

Transkript

1 MONTERINGSINSTRUKTIONER FÖR FASADSTÄLLNING SYSTEM F ZIP-UP SVENSKA AB Tfn: Tfn: Rev 2

2 1

3 INNEHÅLLSFÖRTECKNING FASADSTÄLLNING SYSTEM F Sida 1. Beskrivning av systemet Ritningar systemkomponenter Monteringsinstruktioner Stegar Plattformar Fackverksbalkar Lastkapacitet och användningsbegränsningar Komponentlista för typiska monteringar Demontering, hantering och förvaring Underhåll och reparation Rev 2

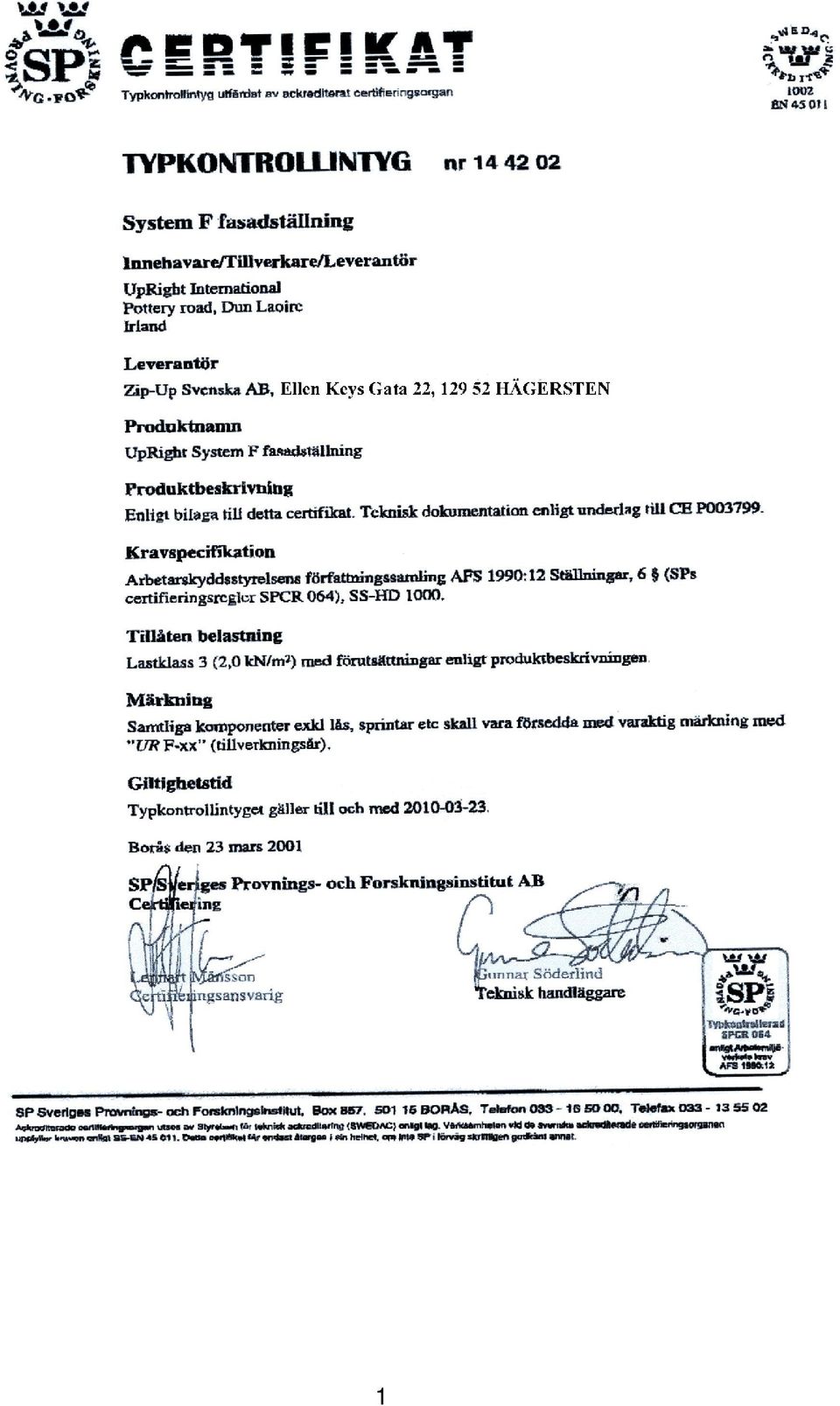

4 SYSTEM F FASADSTÄLLNING 1. BESKRIVNING AV SYSTEMET System F är ett system för fasadställningar som är tillverkat för att möta kraven enligt förslag till EU-standard pren (vilken kommer att ersätta HD 1000). Det består av prefabricerade ändramar, plattformsenheter, horisontala räckesramar och diagonala kopplingsstag samt tillbehör. System F är godkänt av SP Sveriges Provnings och Forskningsinstitut enligt SS-HD 1000 (och pren 12811) samt enligt Arbetarskyddsstyrelsens föreskift AFS 1990:12, Ställningar. Typkontrollintyget har nummer och det är reproducerat på sidan 1. Totalbredden är 0,74 meter och varje sektion kan vara 1.9 m, 2,5 m eller 3,0 meter lång. Höjden på varje sektion är 2,07 m, och då ställningen är korrekt förankrad i fasaden kan den byggas till en höjd av 38 meter. Fasadställningen kan byggas till vilken längd som helst med de tre sektionslängderna. Ställningen stöds av justerbara fotspindlar och grundplattor. För att förstärka basen har en basadapter installerats mellan botten på den nedersta ramen och den justerbara fotspindeln. Den vertikala justeringen på fotspindeln är 500 mm. För att erhålla större höjdjustering finns ramar på 1 och 1,5 meter. Ingång till ställningen kan erhållas på två sätt: - Via trappor genom att koppla ett trapptorn till en sektion. Plattformen används som stannplan för trappan. Denna konstruktion finns illustrerad på bild 6. - Lutande stegar genom öppningar i plattformen. Denna konstruktion finns illustrerad på bild 1. (Med denna konstruktion finns två metoder; en stege med monterad krok eller alternativt en stege som kan hängas upp och fästas i underkant på plattformen ovanför. 3 Rev 2

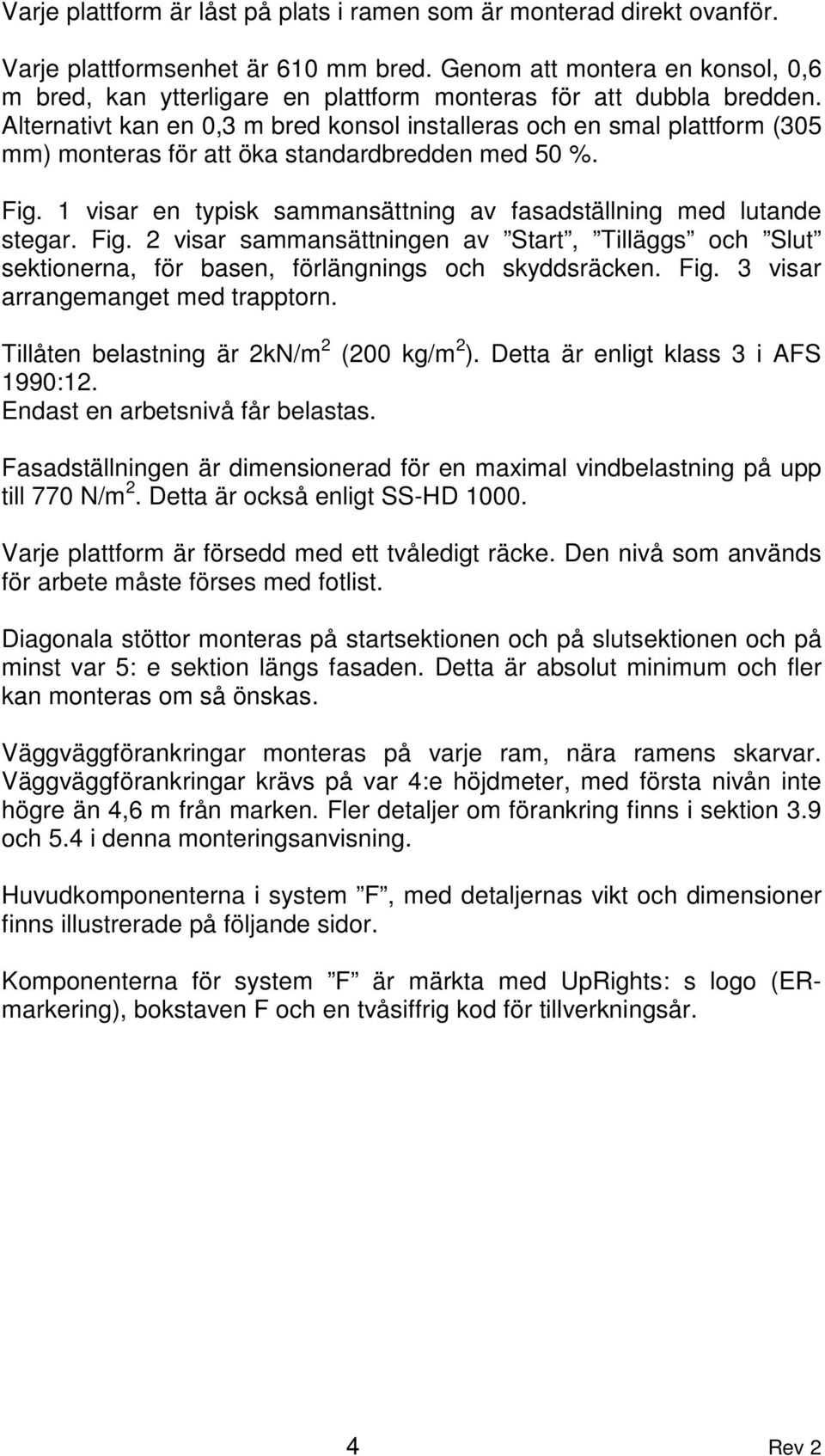

5 Varje plattform är låst på plats i ramen som är monterad direkt ovanför. Varje plattformsenhet är 610 mm bred. Genom att montera en konsol, 0,6 m bred, kan ytterligare en plattform monteras för att dubbla bredden. Alternativt kan en 0,3 m bred konsol installeras och en smal plattform (305 mm) monteras för att öka standardbredden med 50 %. Fig. 1 visar en typisk sammansättning av fasadställning med lutande stegar. Fig. 2 visar sammansättningen av Start, Tilläggs och Slut sektionerna, för basen, förlängnings och skyddsräcken. Fig. 3 visar arrangemanget med trapptorn. Tillåten belastning är 2kN/m 2 (200 kg/m 2 ). Detta är enligt klass 3 i AFS 1990:12. Endast en arbetsnivå får belastas. Fasadställningen är dimensionerad för en maximal vindbelastning på upp till 770 N/m 2. Detta är också enligt SS-HD Varje plattform är försedd med ett tvåledigt räcke. Den nivå som används för arbete måste förses med fotlist. Diagonala stöttor monteras på startsektionen och på slutsektionen och på minst var 5: e sektion längs fasaden. Detta är absolut minimum och fler kan monteras om så önskas. Väggväggförankringar monteras på varje ram, nära ramens skarvar. Väggväggförankringar krävs på var 4:e höjdmeter, med första nivån inte högre än 4,6 m från marken. Fler detaljer om förankring finns i sektion 3.9 och 5.4 i denna monteringsanvisning. Huvudkomponenterna i system F, med detaljernas vikt och dimensioner finns illustrerade på följande sidor. Komponenterna för system F är märkta med UpRights: s logo (ERmarkering), bokstaven F och en tvåsiffrig kod för tillverkningsår. 4 Rev 2

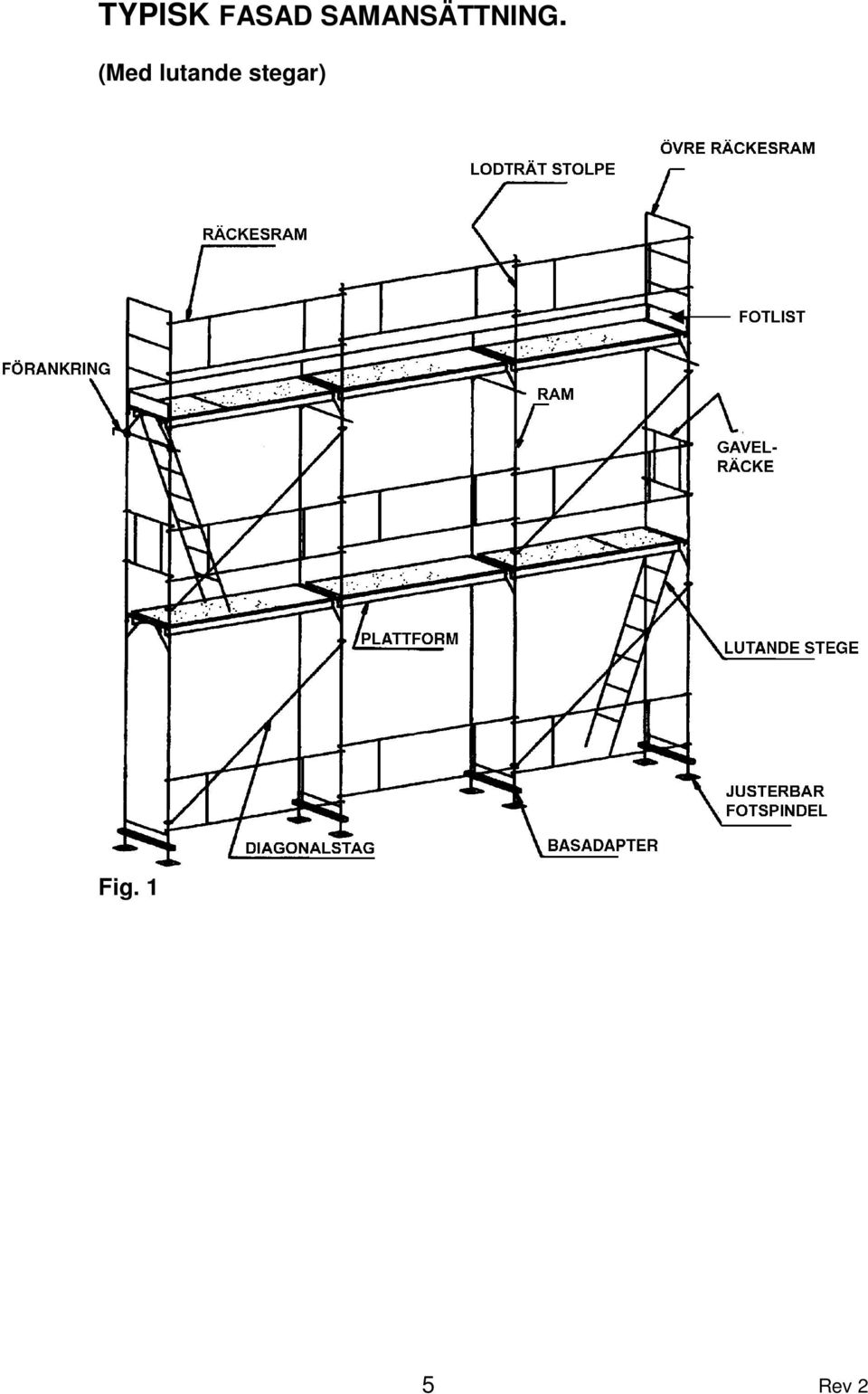

6 TYPISK FASAD SAMANSÄTTNING. (Med lutande stegar) Fig. 1 5 Rev 2

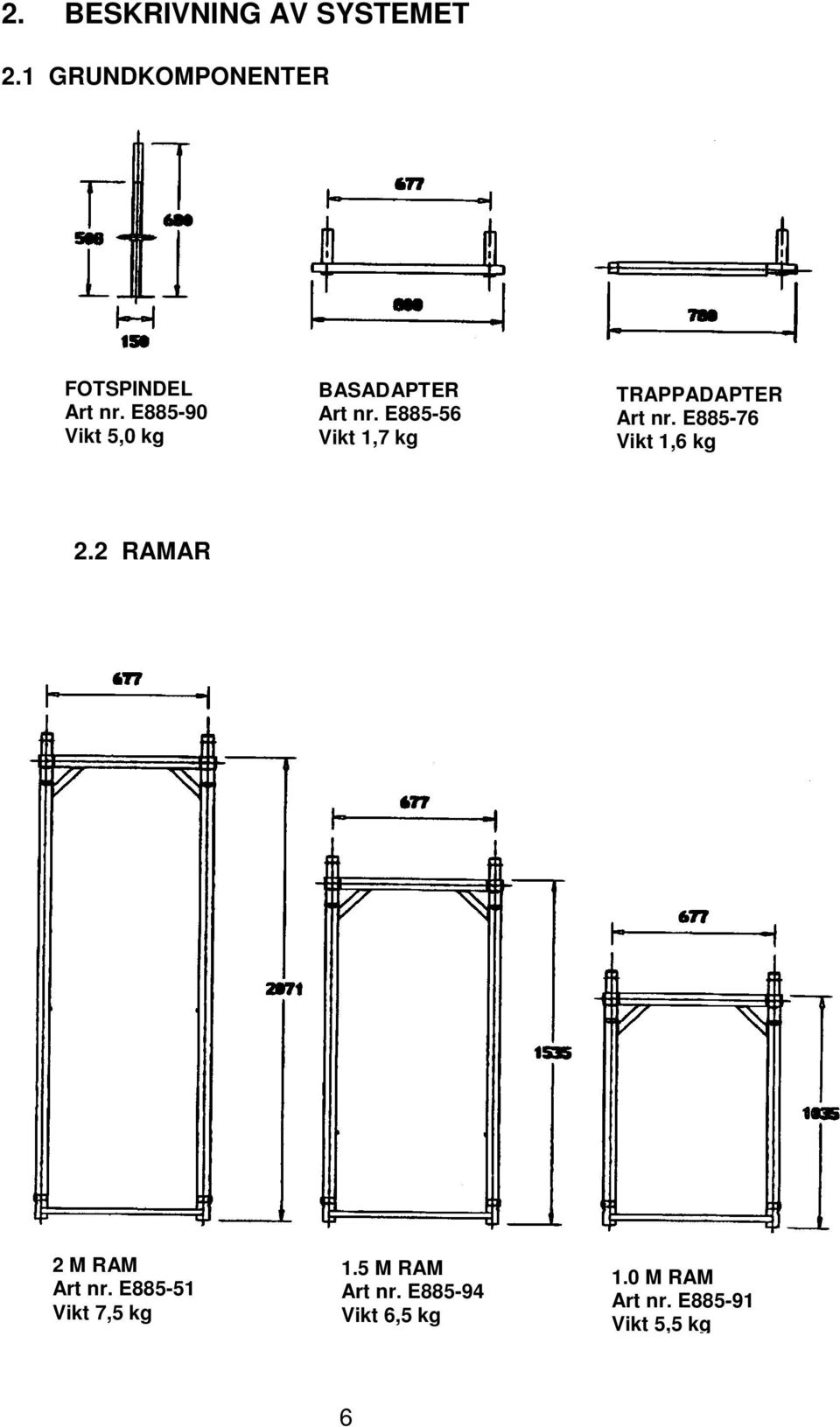

7 2. BESKRIVNING AV SYSTEMET 2.1 GRUNDKOMPONENTER FOTSPINDEL Art nr. E Vikt 5,0 kg BASADAPTER Art nr. E Vikt 1,7 kg TRAPPADAPTER Art nr. E Vikt 1,6 kg 2.2 RAMAR 2 M RAM Art nr. E Vikt 7,5 kg 1.5 M RAM Art nr. E Vikt 6,5 kg 1.0 M RAM Art nr. E Vikt 5,5 kg 6

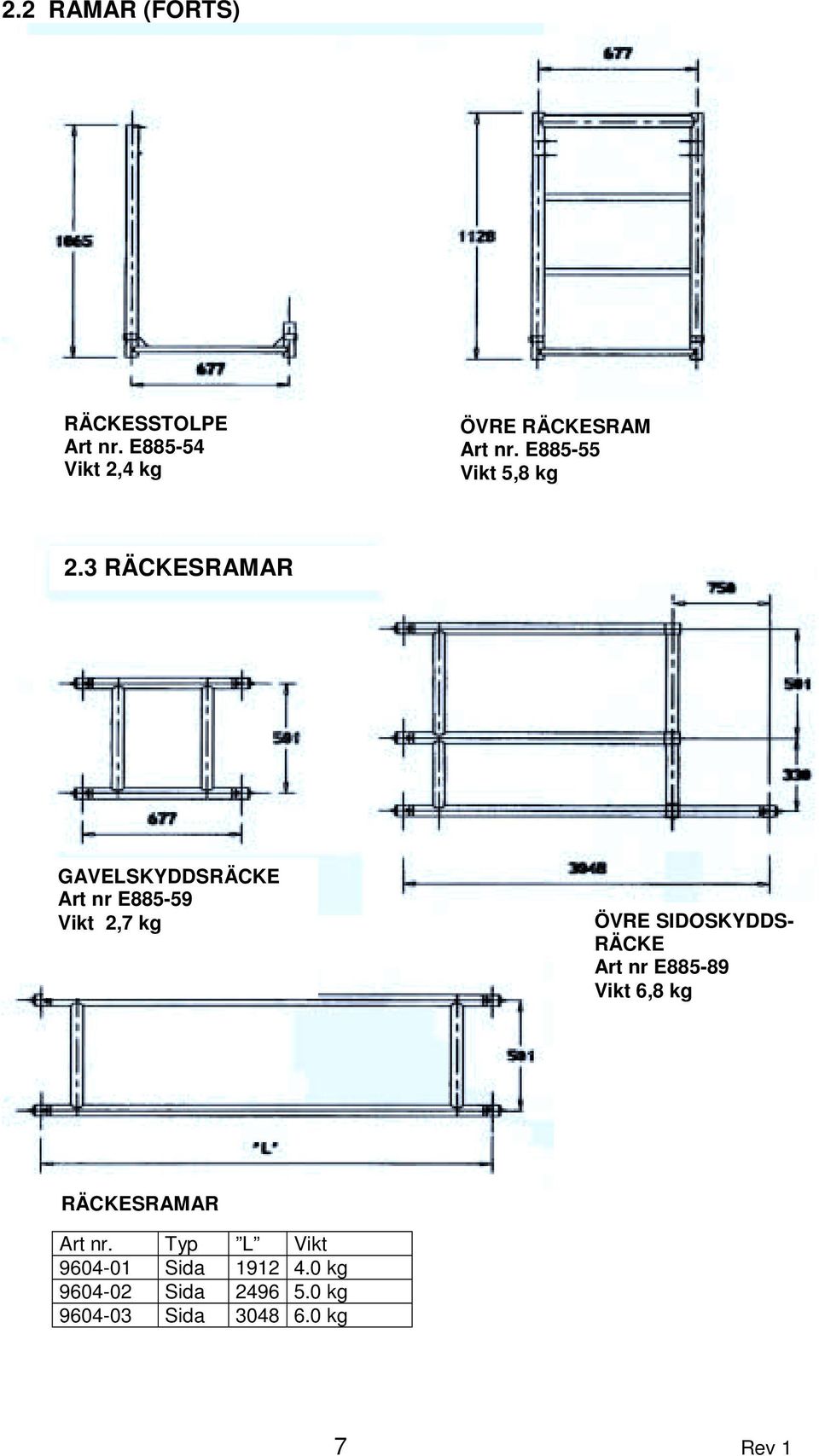

8 2.2 RAMAR (FORTS) RÄCKESSTOLPE Art nr. E Vikt 2,4 kg ÖVRE RÄCKESRAM Art nr. E Vikt 5,8 kg 2.3 RÄCKESRAMAR GAVELSKYDDSRÄCKE Art nr E Vikt 2,7 kg ÖVRE SIDOSKYDDS- RÄCKE Art nr E Vikt 6,8 kg RÄCKESRAMAR Art nr. Typ L Vikt Sida kg Sida kg Sida kg 7 Rev 1

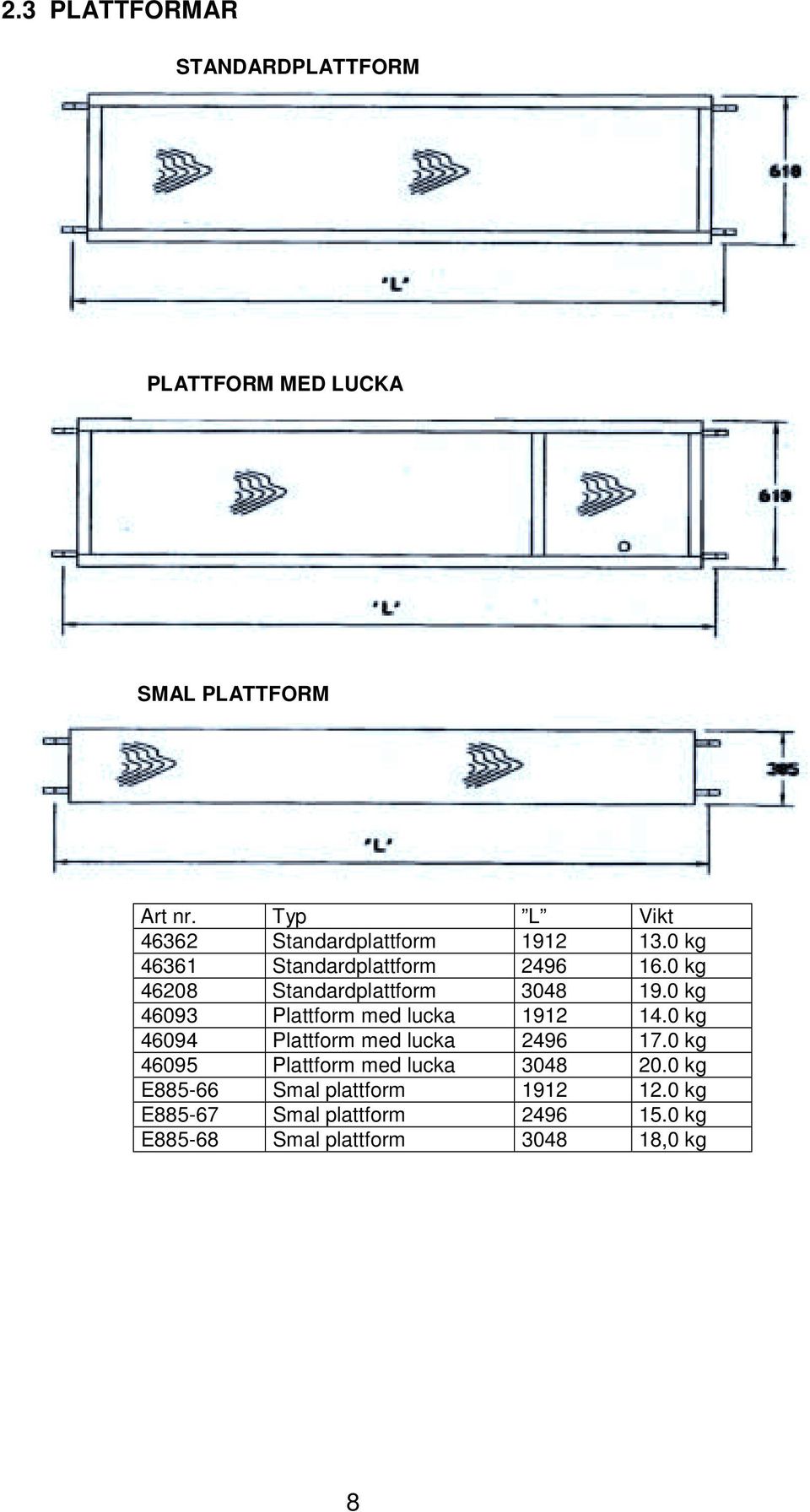

9 2.3 PLATTFORMAR STANDARDPLATTFORM PLATTFORM MED LUCKA SMAL PLATTFORM Art nr. Typ L Vikt Standardplattform kg Standardplattform kg Standardplattform kg Plattform med lucka kg Plattform med lucka kg Plattform med lucka kg E Smal plattform kg E Smal plattform kg E Smal plattform ,0 kg 8

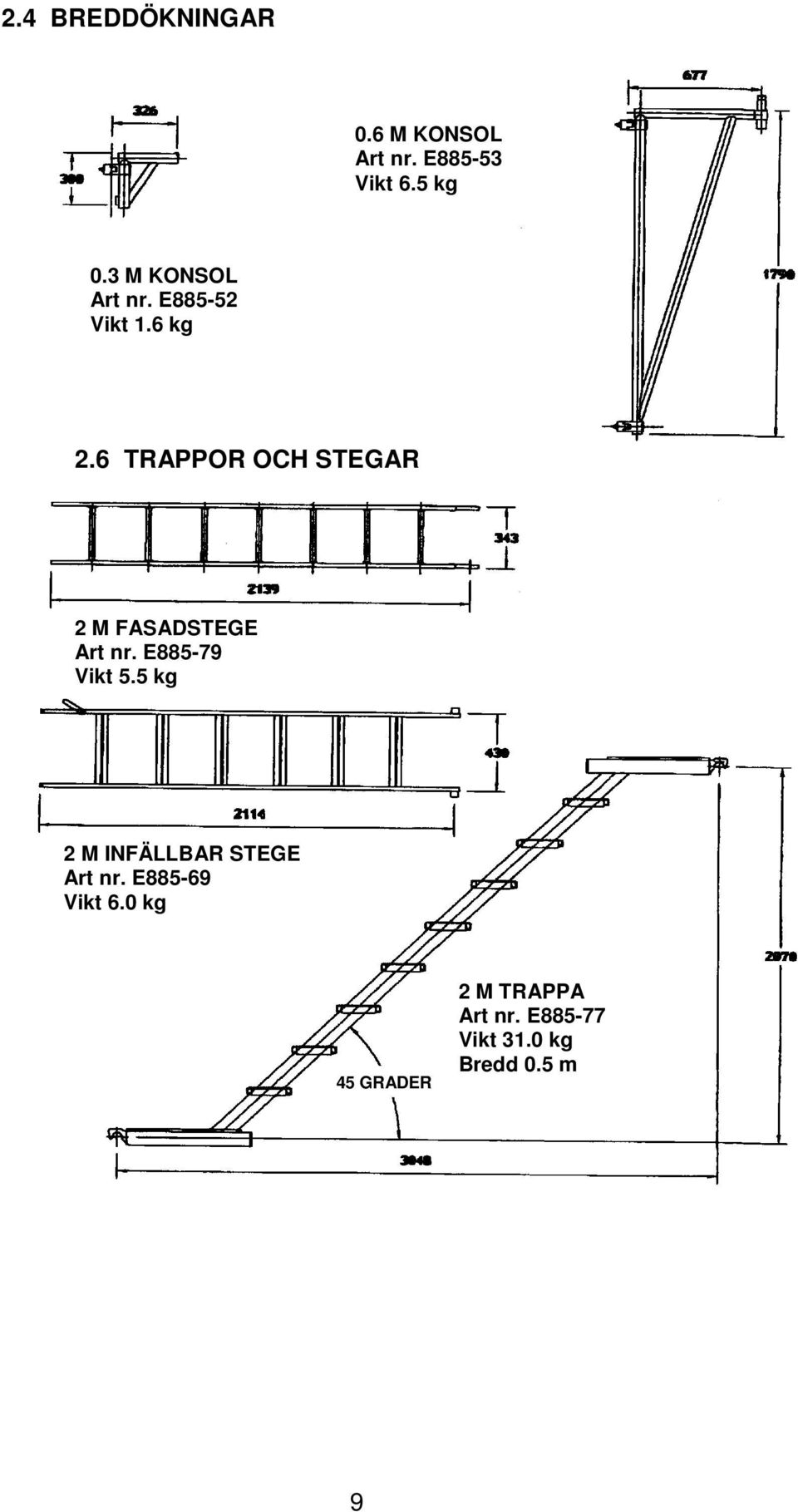

10 2.4 BREDDÖKNINGAR 0.6 M KONSOL Art nr. E Vikt 6.5 kg 0.3 M KONSOL Art nr. E Vikt 1.6 kg 2.6 TRAPPOR OCH STEGAR 2 M FASADSTEGE Art nr. E Vikt 5.5 kg 2 M INFÄLLBAR STEGE Art nr. E Vikt 6.0 kg 45 GRADER 2 M TRAPPA Art nr. E Vikt 31.0 kg Bredd 0.5 m 9

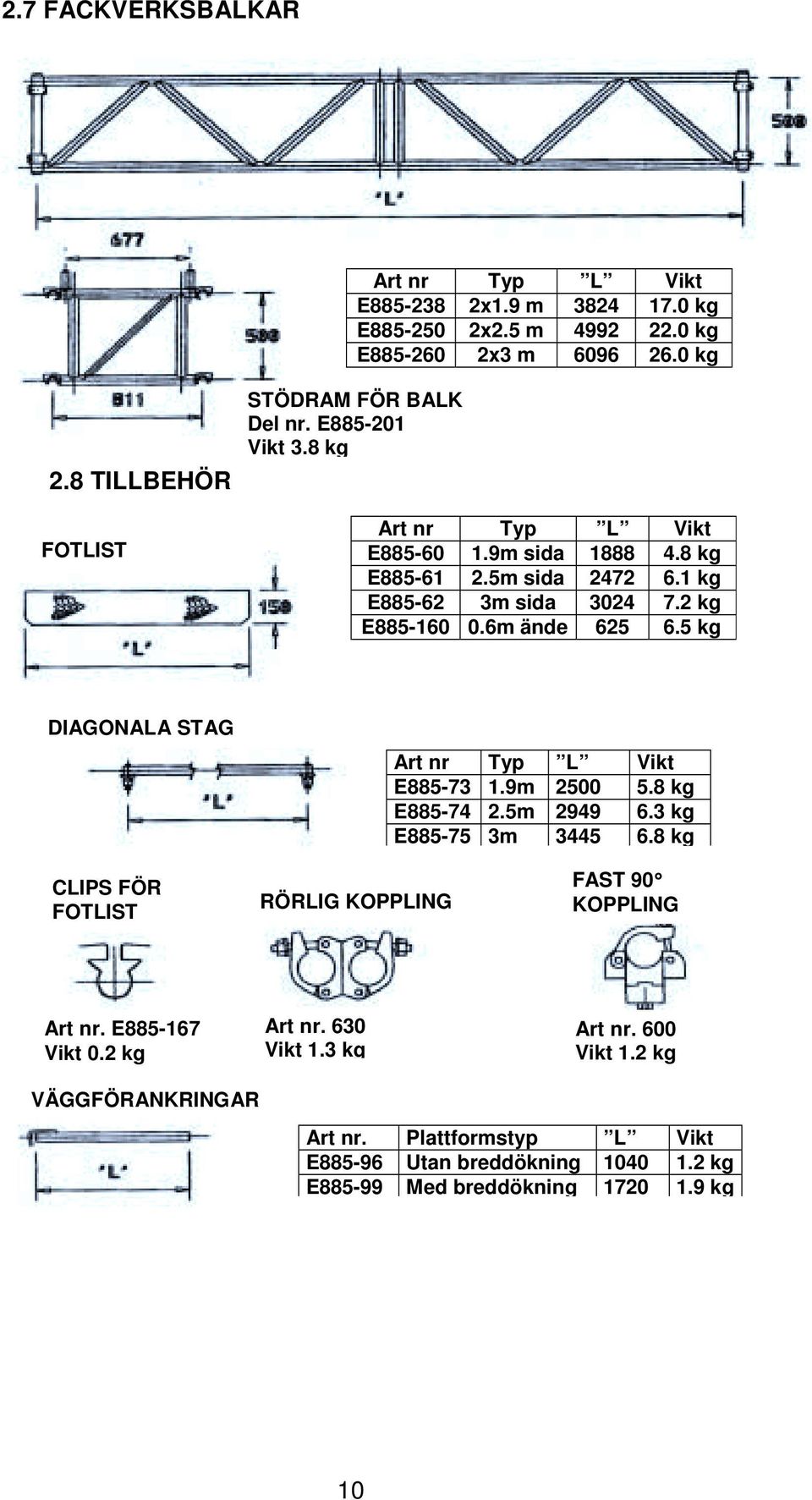

11 2.7 FACKVERKSBALKAR Art nr Typ L Vikt E x1.9 m kg E x2.5 m kg E x3 m kg 2.8 TILLBEHÖR FOTLIST STÖDRAM FÖR BALK Del nr. E Vikt 3.8 kg Art nr Typ L Vikt E m sida kg E m sida kg E m sida kg E m ände kg DIAGONALA STAG Art nr Typ L Vikt E m kg E m kg E m kg CLIPS FÖR FOTLIST RÖRLIG KOPPLING FAST 90 KOPPLING Art nr. E Vikt 0.2 kg VÄGGFÖRANKRINGAR Art nr. 630 Vikt 1.3 kg Art nr. 600 Vikt 1.2 kg Art nr. Plattformstyp L Vikt E Utan breddökning kg E Med breddökning kg 10

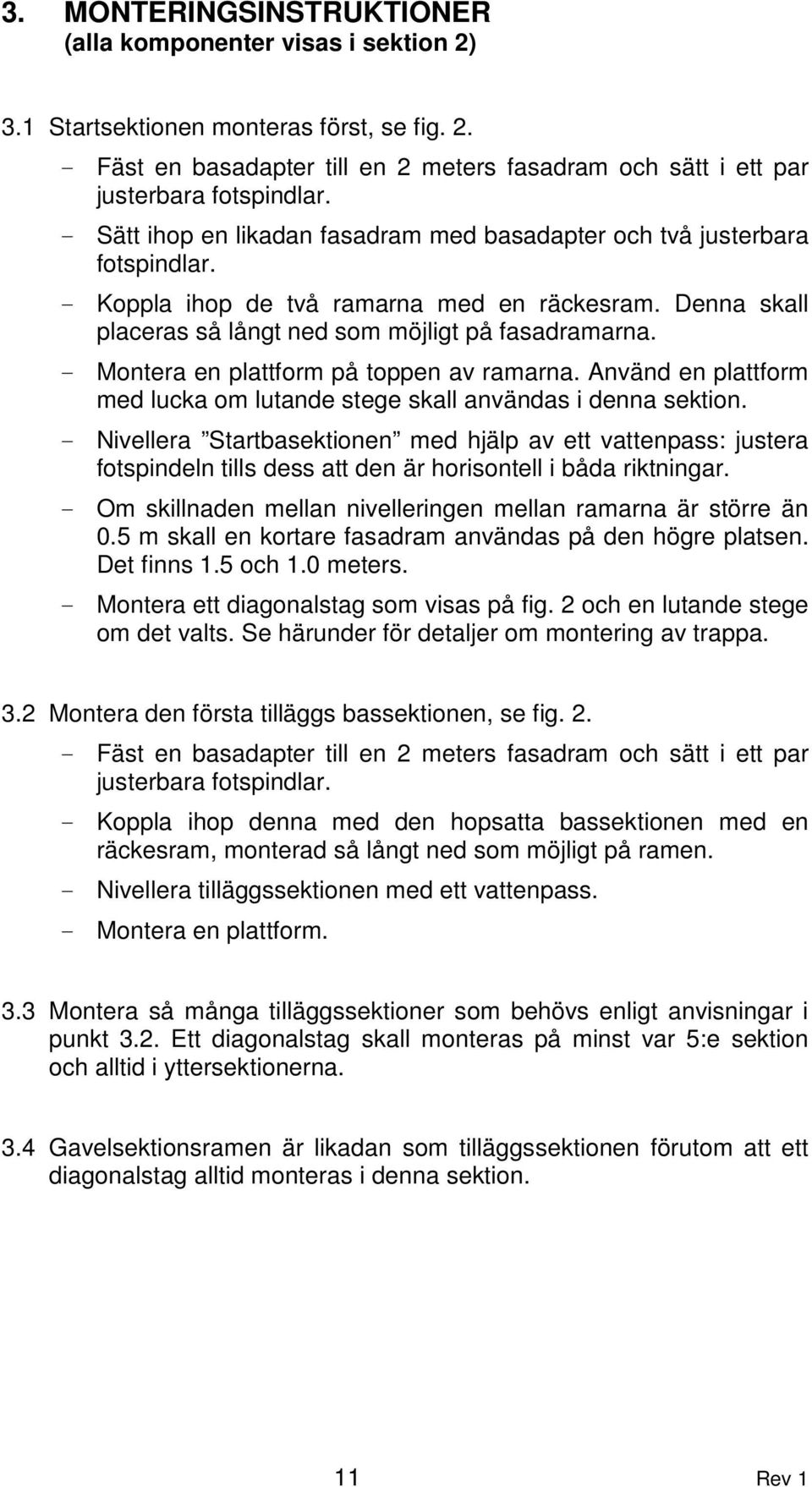

12 3. MONTERINGSINSTRUKTIONER (alla komponenter visas i sektion 2) 3.1 Startsektionen monteras först, se fig Fäst en basadapter till en 2 meters fasadram och sätt i ett par justerbara fotspindlar. - Sätt ihop en likadan fasadram med basadapter och två justerbara fotspindlar. - Koppla ihop de två ramarna med en räckesram. Denna skall placeras så långt ned som möjligt på fasadramarna. - Montera en plattform på toppen av ramarna. Använd en plattform med lucka om lutande stege skall användas i denna sektion. - Nivellera Startbasektionen med hjälp av ett vattenpass: justera fotspindeln tills dess att den är horisontell i båda riktningar. - Om skillnaden mellan nivelleringen mellan ramarna är större än 0.5 m skall en kortare fasadram användas på den högre platsen. Det finns 1.5 och 1.0 meters. - Montera ett diagonalstag som visas på fig. 2 och en lutande stege om det valts. Se härunder för detaljer om montering av trappa. 3.2 Montera den första tilläggs bassektionen, se fig Fäst en basadapter till en 2 meters fasadram och sätt i ett par justerbara fotspindlar. - Koppla ihop denna med den hopsatta bassektionen med en räckesram, monterad så långt ned som möjligt på ramen. - Nivellera tilläggssektionen med ett vattenpass. - Montera en plattform. 3.3 Montera så många tilläggssektioner som behövs enligt anvisningar i punkt 3.2. Ett diagonalstag skall monteras på minst var 5:e sektion och alltid i yttersektionerna. 3.4 Gavelsektionsramen är likadan som tilläggssektionen förutom att ett diagonalstag alltid monteras i denna sektion. 11 Rev 1

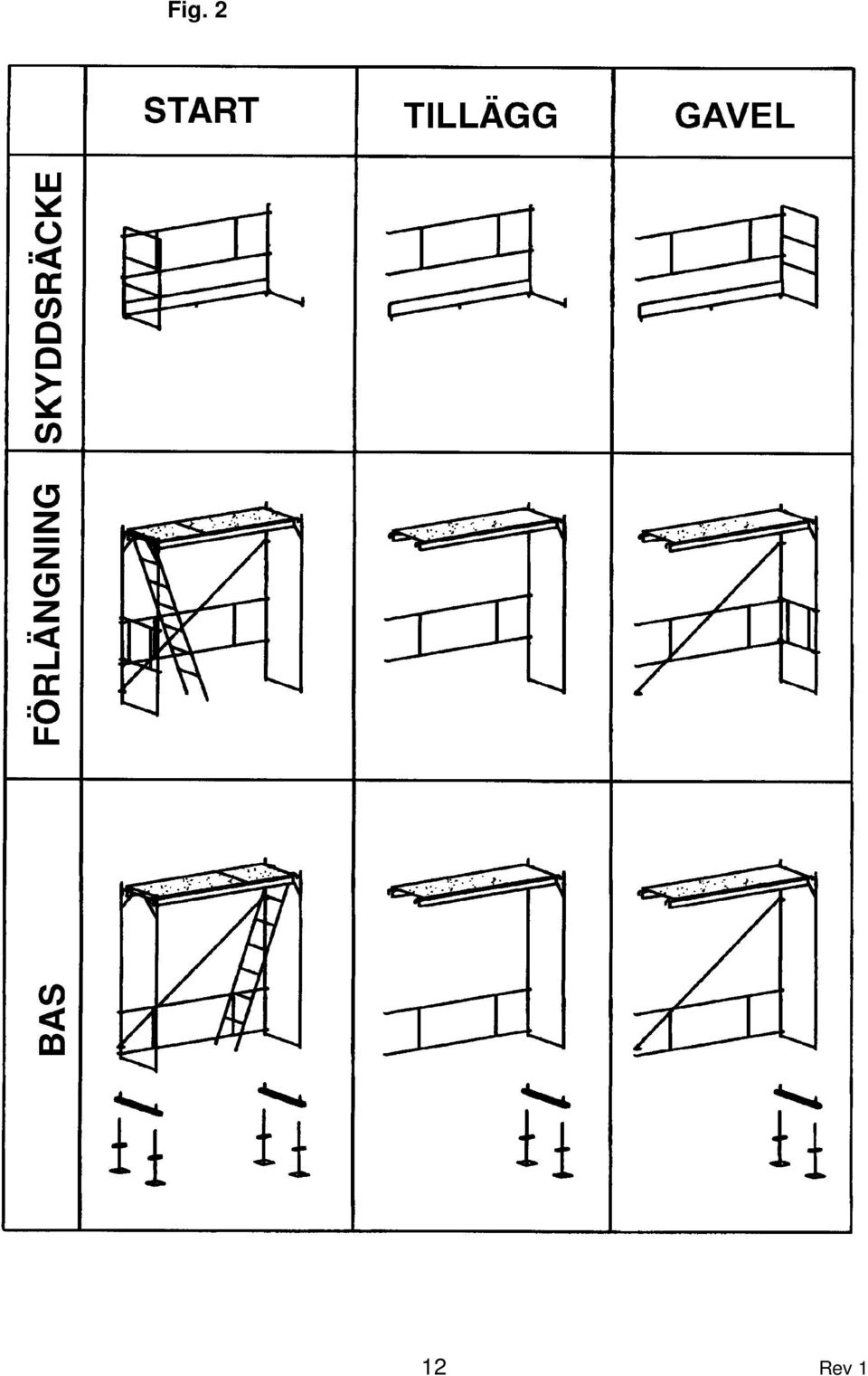

13 Fig Rev 1

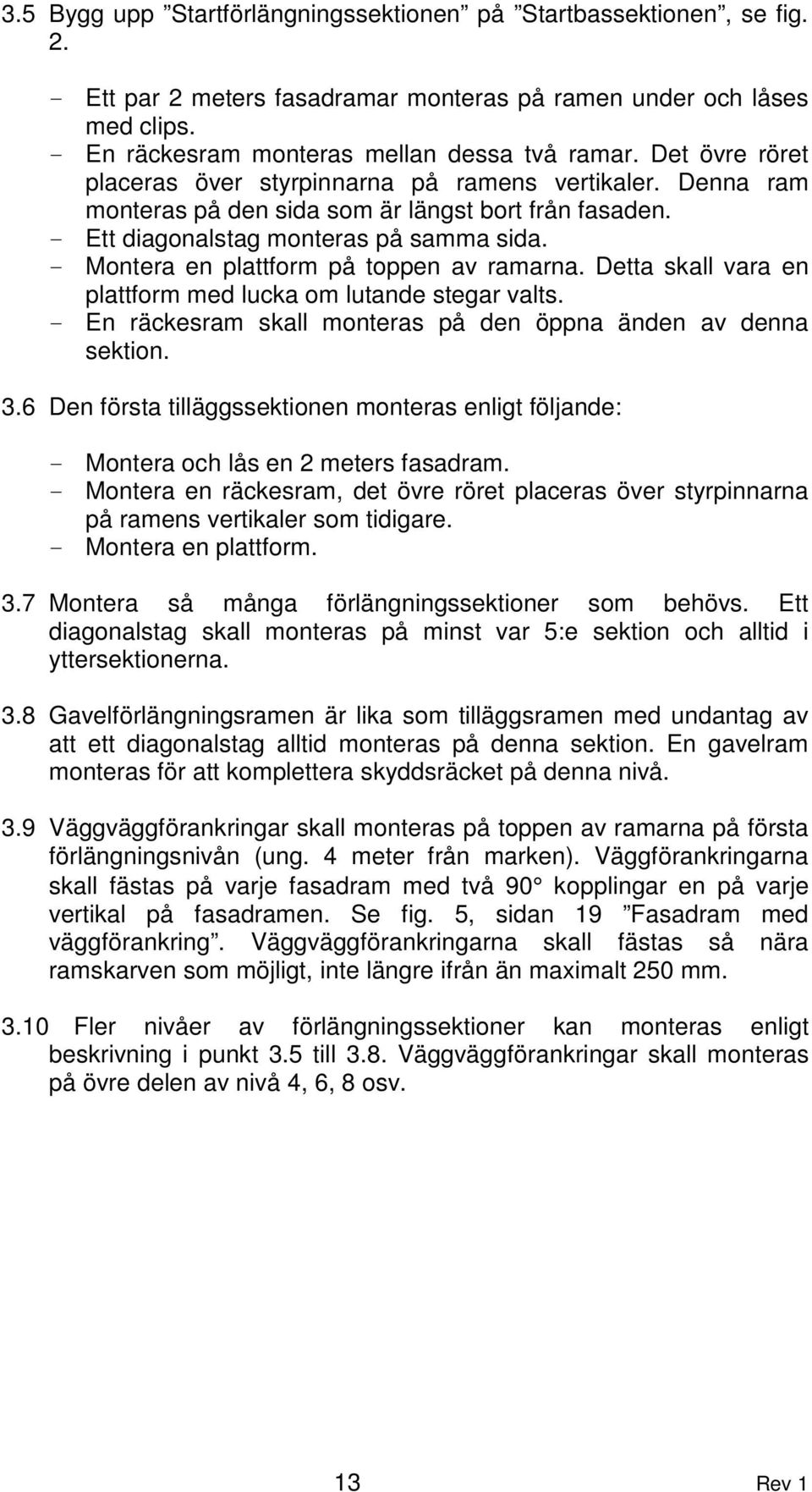

14 3.5 Bygg upp Startförlängningssektionen på Startbassektionen, se fig Ett par 2 meters fasadramar monteras på ramen under och låses med clips. - En räckesram monteras mellan dessa två ramar. Det övre röret placeras över styrpinnarna på ramens vertikaler. Denna ram monteras på den sida som är längst bort från fasaden. - Ett diagonalstag monteras på samma sida. - Montera en plattform på toppen av ramarna. Detta skall vara en plattform med lucka om lutande stegar valts. - En räckesram skall monteras på den öppna änden av denna sektion. 3.6 Den första tilläggssektionen monteras enligt följande: - Montera och lås en 2 meters fasadram. - Montera en räckesram, det övre röret placeras över styrpinnarna på ramens vertikaler som tidigare. - Montera en plattform. 3.7 Montera så många förlängningssektioner som behövs. Ett diagonalstag skall monteras på minst var 5:e sektion och alltid i yttersektionerna. 3.8 Gavelförlängningsramen är lika som tilläggsramen med undantag av att ett diagonalstag alltid monteras på denna sektion. En gavelram monteras för att komplettera skyddsräcket på denna nivå. 3.9 Väggväggförankringar skall monteras på toppen av ramarna på första förlängningsnivån (ung. 4 meter från marken). Väggförankringarna skall fästas på varje fasadram med två 90 kopplingar en på varje vertikal på fasadramen. Se fig. 5, sidan 19 Fasadram med väggförankring. Väggväggförankringarna skall fästas så nära ramskarven som möjligt, inte längre ifrån än maximalt 250 mm Fler nivåer av förlängningssektioner kan monteras enligt beskrivning i punkt 3.5 till 3.8. Väggväggförankringar skall monteras på övre delen av nivå 4, 6, 8 osv. 13 Rev 1

15 3.11 Då maximal höjd nåtts, monteras övre skyddsräcket. Se fig. 2. Bygg upp skyddsräcket med: - 1 x övre räckesram - 1 x lodrät räckesstolpe - 1 x räckesram (övre röret mellan styrpinnarna) - 1 x gavelräcke 3.12 Montera så många påbyggnadsskyddsräcken som behövs, vardera med: - 1 x lodrät räckesstolpe - 1 x räckesram (övre röret mellan styrpinnarna) 3.13 Montera gavelskyddsräcket med: - 1 x övre räckesram - 1 x räckesram (övre röret mellan styrpinnarna) 3.14 Montera fotlister på alla arbetsnivåer. På varje nivå där arbete skall utföras, skall ett clips för fotlisten monteras i botten på varje utvändiga vertikal. Ett clips monteras även på varje ände av invändiga vertikalernas botten. Därefter sätts sidofotlisterna och gavelfotlisterna in i clipsen Vid montering av diagonaler och väggfästen skall UpRight kopplingar användas (EN-74-kopplingar får ej användas). Kopplingarna skall dras åt med ett åtdragningsmoment av Nm. 4. TRAPPOR OCH STEGAR Se fig. 3 och 6). 4.1 Trapptornet är en tilläggssektion till fasadställningen som kopplas parallellt till en befintlig sektion, var som helst längs ställningen. Plattformar på ställningen används som stannplan på varje nivå av trapptornet. Skyddsräcket flyttas till utsidan av trapptornssektionen så att fri passage erhålls från trappan till plattformen. 4.2 Bygg två basramar enligt följande: Montera en trapptornsadapter och en justerbar fotspindel på varje 2 meters fasadram. Koppla ihop basramarna med hjälp av två rörliga kopplingar på varje ram. Justera längden på de justerbara fotspindlarna. 14 Rev 1

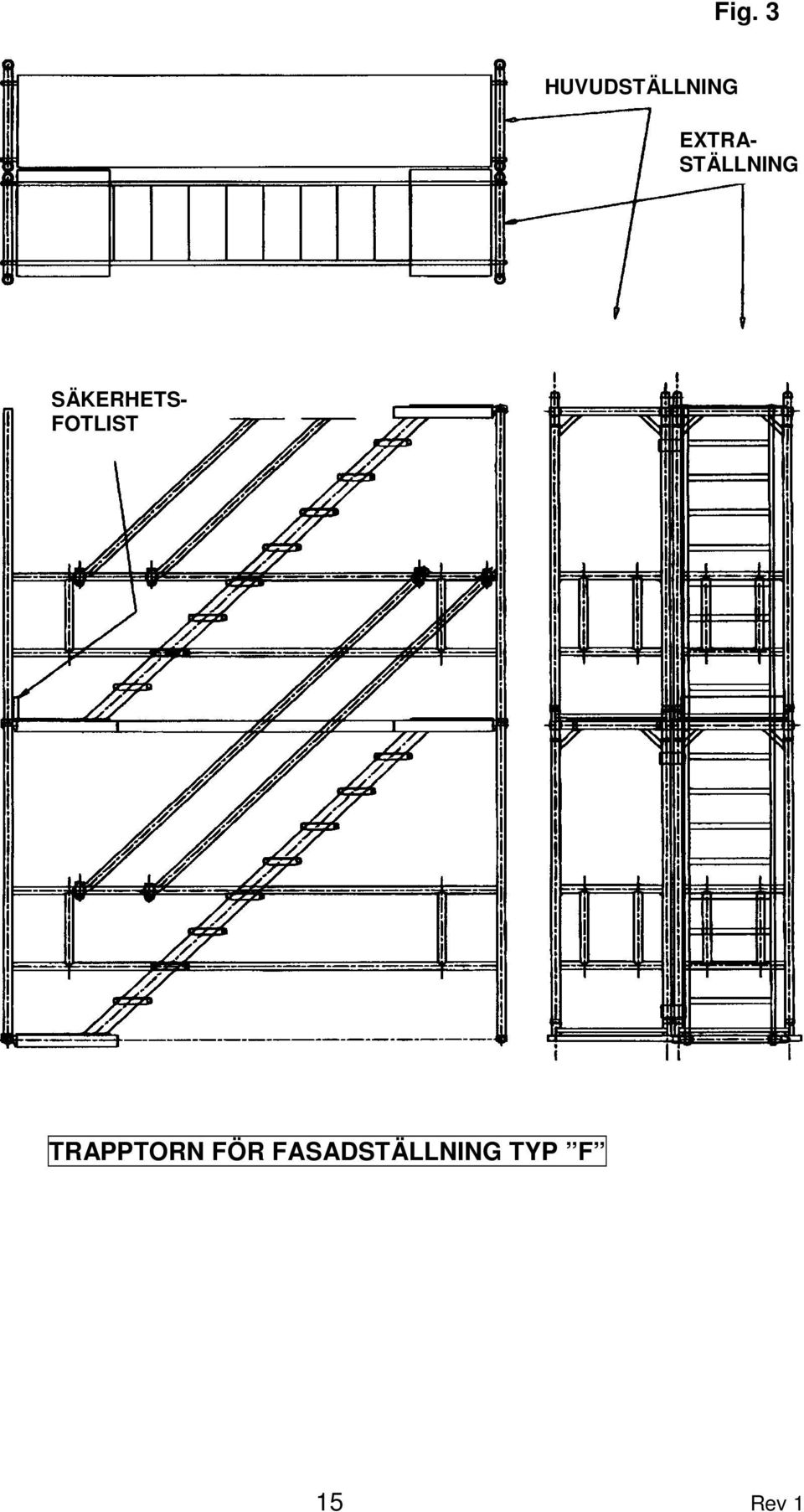

16 Fig. 3 HUVUDSTÄLLNING EXTRA- STÄLLNING SÄKERHETS- FOTLIST TRAPPTORN FÖR FASADSTÄLLNING TYP F 15 Rev 1

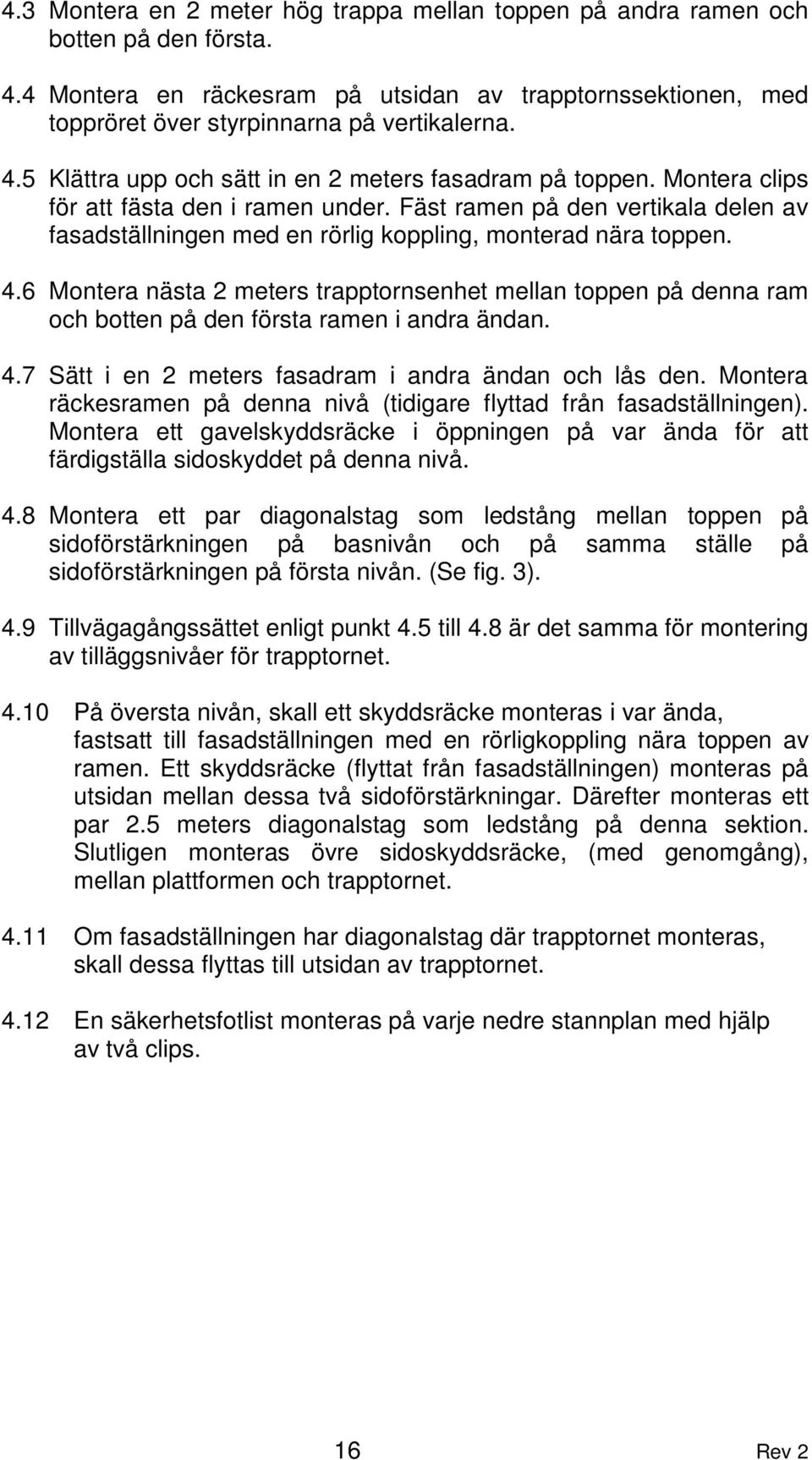

17 4.3 Montera en 2 meter hög trappa mellan toppen på andra ramen och botten på den första. 4.4 Montera en räckesram på utsidan av trapptornssektionen, med toppröret över styrpinnarna på vertikalerna. 4.5 Klättra upp och sätt in en 2 meters fasadram på toppen. Montera clips för att fästa den i ramen under. Fäst ramen på den vertikala delen av fasadställningen med en rörlig koppling, monterad nära toppen. 4.6 Montera nästa 2 meters trapptornsenhet mellan toppen på denna ram och botten på den första ramen i andra ändan. 4.7 Sätt i en 2 meters fasadram i andra ändan och lås den. Montera räckesramen på denna nivå (tidigare flyttad från fasadställningen). Montera ett gavelskyddsräcke i öppningen på var ända för att färdigställa sidoskyddet på denna nivå. 4.8 Montera ett par diagonalstag som ledstång mellan toppen på sidoförstärkningen på basnivån och på samma ställe på sidoförstärkningen på första nivån. (Se fig. 3). 4.9 Tillvägagångssättet enligt punkt 4.5 till 4.8 är det samma för montering av tilläggsnivåer för trapptornet På översta nivån, skall ett skyddsräcke monteras i var ända, fastsatt till fasadställningen med en rörligkoppling nära toppen av ramen. Ett skyddsräcke (flyttat från fasadställningen) monteras på utsidan mellan dessa två sidoförstärkningar. Därefter monteras ett par 2.5 meters diagonalstag som ledstång på denna sektion. Slutligen monteras övre sidoskyddsräcke, (med genomgång), mellan plattformen och trapptornet Om fasadställningen har diagonalstag där trapptornet monteras, skall dessa flyttas till utsidan av trapptornet En säkerhetsfotlist monteras på varje nedre stannplan med hjälp av två clips. 16 Rev 2

18 5. TILLÄGGSPLATTFORMAR 5.1 Två typer av konsoler finns tillgängliga, som visas i sektion 2.5: den smala på vilken en smal (305 mm bred) plattform kan monteras och en bredare på vilken standardplattformen (610 mm bred) kan monteras. 5.2 I båda fallen monteras den övre kopplingen på konsolen direkt över en ring på toppen av 2 meters fasadramen. Detta säkerställer att ställningsplattformen och tilläggsplattformen kommer i samma höjd. 5.3 På den bredare konsolen finns en hållare på toppen, i vilken en lodrätt stötta kan monteras som, tillsammans med en ändförstärkning gör att ett sidoskydd kan monteras i ändarna på tilläggsplattformen. 5.4 Då väggförankringar monteras med 0.6 meter breda tilläggsplattformer används den längre (1.7 m) förankringen, fäst med två kopplingar. En 90 koppling används på fasadramen och en rörlig koppling på det diagonala röret på konsolen. Se fig. 5 på sidan 19. Väggförankringarna skall monteras så nära ramskarven som möjligt dock inte längre ifrån den än 205 mm. 6. FACKVERKSBALKAR 6.1 Fackverksbalkar möjliggör att fasadställningen kan byggas över öppningar som dörrar i byggnaden. Stödbalkarna (se komponentritningen sektion 2.7) är passande i storlek för 2 x 1.9 m sektioner, 2 x 2.5 m sektioner eller 2 x 3 m sektioner. Detta ger en spännvidd på 3,8 m, 5 m eller 6 m. 6.2 Konstruktionen med fackverksbalkar visas på fig. 4. Två balkar kopplas på utsidan av de 2 m vertikala ramarna och balkens stödram kopplas i centrum på spannet. Denna har tappar på vilka en 2 meters fasadram kan monteras. Detta möjliggör att en normal konstruktion på fasadställningen kan byggas över fackverksbalkarna. 17

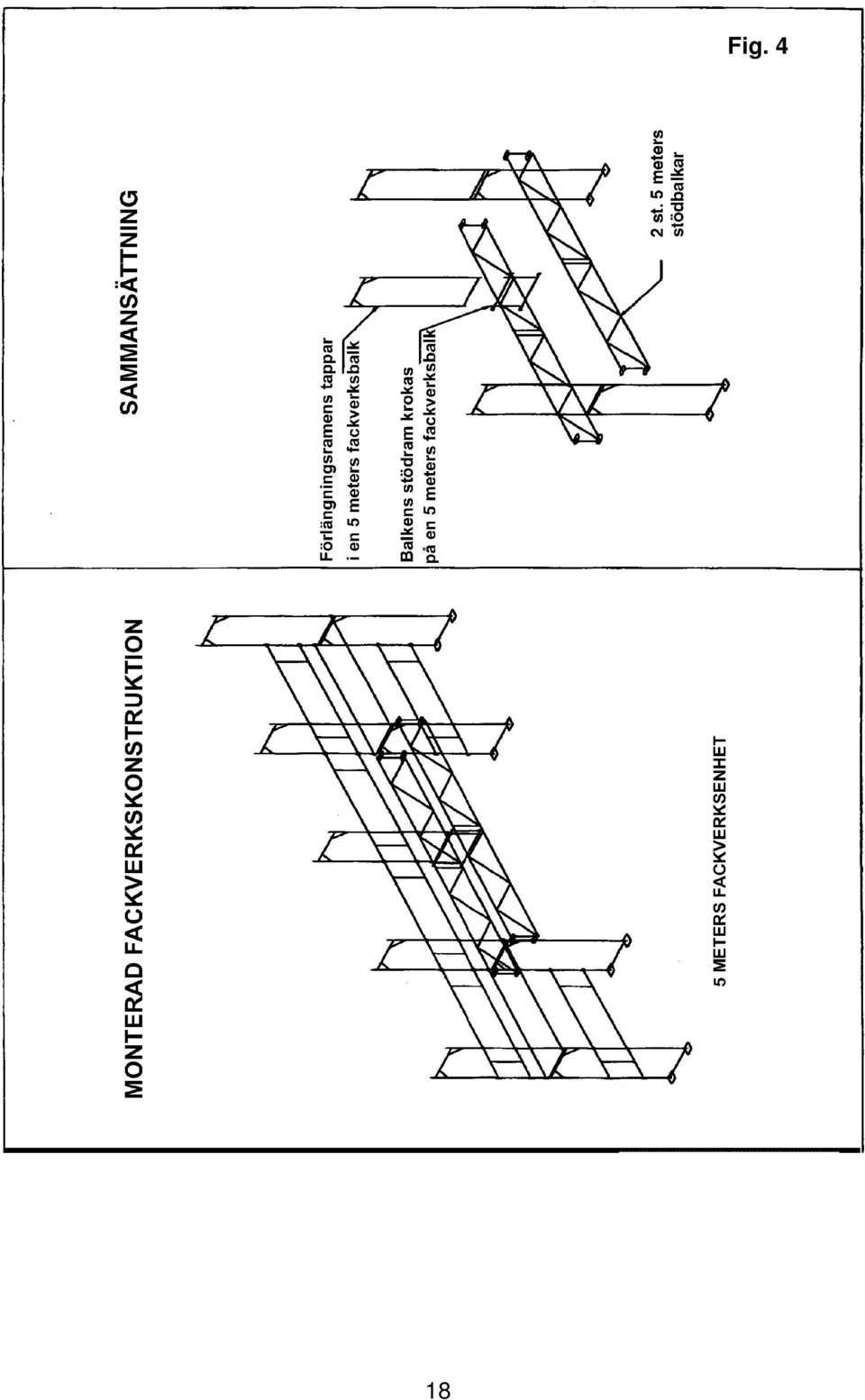

19 18 Fig. 4

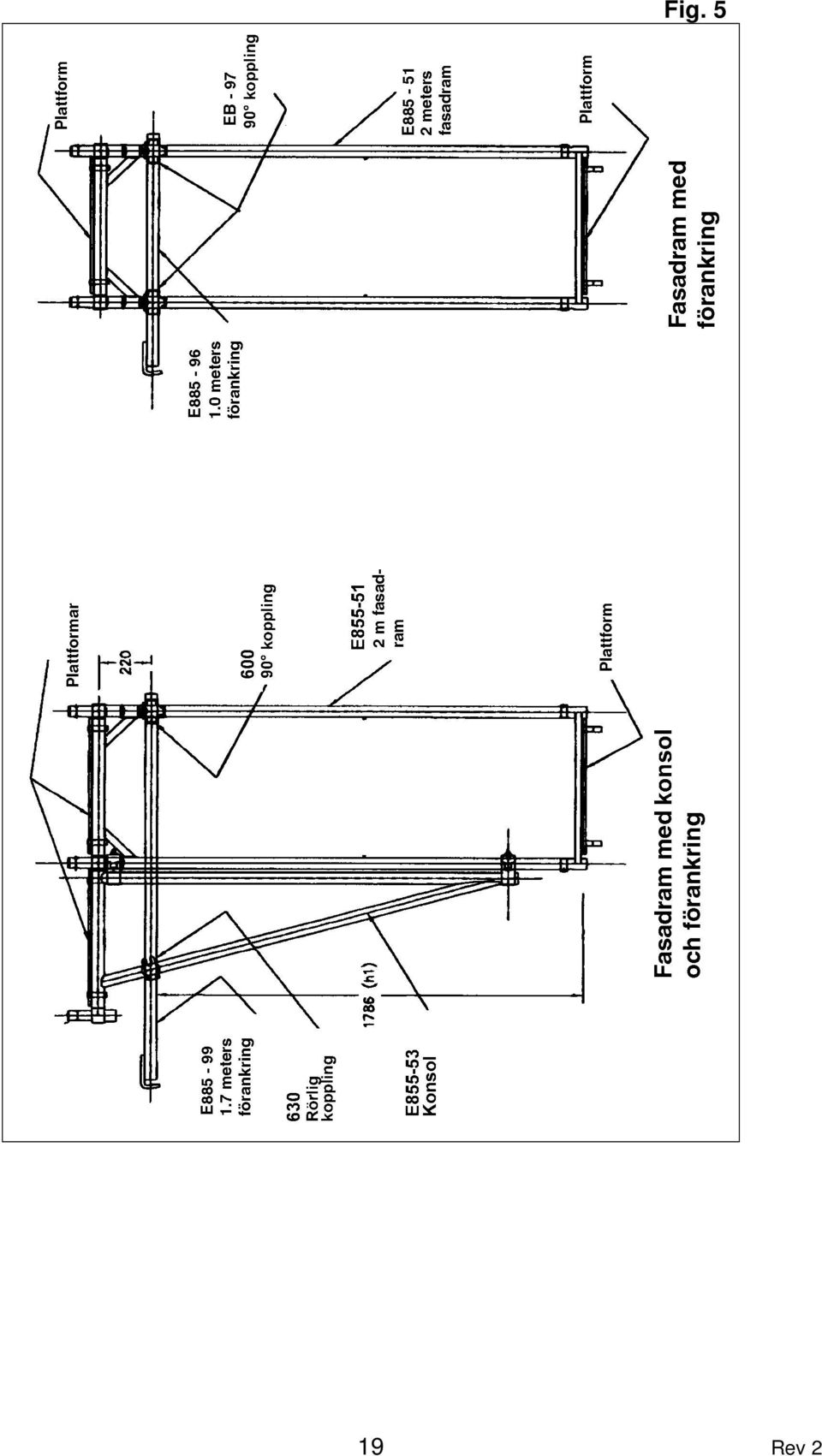

20 Fig Rev 2

21 7. LASTKAPACITET OCH ANVÄNDNINGSBEGRÄNSNINGAR 7.1 En plattformnivå kan belastas med 2.0 kn/m 2 (200 kg/cm 2 ). 7.2 Då 0.3 meters konsoler används är maximalt tillåten höjd 27 meter. Då 0.6 meter konsoler används, är maximalt tillåten höjd 11 meter. 7.3 Då en 6 meters fackverksbalk är monterad i botten på ställningen är maximal punktbelastning i centrum på stödet 7,5kN. Om spannet är 5 meter är denna belastning 8,9kN och om spannet är 3.8 meter är den 9,6kN. 7.4 Arbete får inte ske på fasadställningen om vindstyrkan överstiger 13.8 m/sek. 7.5 Om det kommit snö, skall den tas bort från ställningen. Tänk på halkrisken vid kall väderlek. Sanda eller salta plattformarna. 7.6 Extra väggförankringar kan behövas om ställningen täcks. Kontakta Din UpRight - leverantör för information. 7.7 Fasadställningen får inte användas som hängställning. 7.8 Maximalt marktryck på underlaget är 14,9kN / fotspindel. 7.9 Maximal dragkraft i väggförankringarna är 7,6kN 8. KOMPONENTLISTA FÖR TYPISKA MONTERINGAR Följande är exempel på komponentlistor för montering av fasadställning typ F. Referera till komponentritningarna (sektion 2) och till monteringsinstruktionerna (sektion 3). 8.1 Två-nivås. Tresektioners arrangemang med lutande stegar som visas på fig. 1 ( varje sektion är 2,5 meter). 8 x E Justerbar fotspindel 4 x E Basadapter 8 x E meters fasadram 5 x E Övre räcke 2 x E Räckesstolpe 9 x Räckesram, 2,5 m 2 x E Räcke 2 x Plattform med lucka, 2,5 m 4 x Standardplattform, 2,5 m 2 x E m fasadstege 4 x E Diagonalstag, 2,5 m 3 x E Sidofotlist, 2,5 m 2 x E Gavelfotlist 20 Rev 2

22 6 x E Clips för fotlister 4 x E Förankring 8 x koppling nivåer x 4 sektioner arrangerade enligt fig. 6 med varje sektion 3 meter lång och med trapptorn i ena änden. 12 x E Justerbar fotspindel 5 x E Basadapter 2 x E Trapptornsadapter 28 x E meters fasadram 4 x E Övre räcke 3 x E Räckesstolpe 21 x Räckesram, 2,5 m 12 x E Räcke 16 x Standardplattform, 3 m 8 x E Diagonalstag, 3 m 4 x E Sidofotlist, 3 m 5 x E Gavelfotlist 13 x E Clips för fotlister 10 x E Förankring 20 x koppling 4 x E meter trapptorn 8 x E Diagonalstag (ledstång för trapptorn) 12 x 630 Rörlig koppling 1 x E Övre sidoskyddsräcke nivåer x 5 sektioners arrangerade enligt fig. 7 & 8 med varje sektion 3 meter och utan trapptorn. 12 x E Justerbar fotspindel 6 x E Basadapter 36 x E meters fasadram 2 x E Övre räcke 4 x E Räckesstolpe 35 x Räckesram, 3 m 10 x E Räcke 30 x Standardplattform, 3 m 12 x E Diagonalstag, 3 m 5 x E Sidofotlist, 3 m 2 x E Gavelfotlist 8 x E Clips för fotlister 18 x E Förankring 36 x koppling 21 Rev 2

23 TYPISKA FASADSTÄLLNING (Med trapptorn på ena sidan) Fig Rev 2

24 TYPISK FASADSTÄLLNING (Trapptorn visas inte) Fig. 7 23

25 Fig. 8 = Förankringspunkter STÄLLNING FRÅN FIG. 7 SEDD FRÅN SIDAN. Visar förankringspunkter på var fjärde höjdmeter och på varje ram. 24

26 9. DEMONTERING, HANTERING OCH FÖRVARING 9.1 Tillvägagångssättet som är angivet i sektion 3, 4, 5 och 6 utförs i omvänd ordning. Tag inte bort väggförankringarna på någon nivå innan ställningen demonterats till den nivån. Då vertikala ramar tas bort flytta låsningen från låsposition till parkeringsposition för säker förvaring. 9.2 Under demontering (även under montering) skall komponenterna hissas upp med rep. Kasta inte komponenter från ställningen ned på marken eftersom de då med största säkerhet skadas. 9.3 Ramar, plattformar och räckesramar skall försvaras stående (vertikalt). Andra komponenter, förstärkningar, fotlister etc. förvaras bäst horisontalt på ställ eller hyllor. 10. UNDERHÅLL OCH REPARATION 10.1 Håll all utrustning ren, speciellt tapparna och infästningarna där ramarna sätts ihop. Tapparna skall lätt passa i infästningarna. Smörj vid behov med lätt olja Tag bort all smuts eller färg från gängorna på de justerbara fotspindlarna med hjälp av en stålborste. Olja in justerskruvarna Håll de invändiga ytorna på låskrokarna rena och fria från främmande föremål. De fjäderbelastade låsen på dessa krokar skall hållas rena och smorda Använd aldrig skadade eller trasiga komponenter. Konsultera alltid din leverantör då det gäller rätt användning och underhåll på utrustningen. Reparationsservice och reservdelar tillhandhålls av din UpRight-leverantör. 25
