TYPKONTROLLINTYG SC I-HAK modulställning

Transkript

1 SC I-HAK modulställning Innehavare/Tillverkare/Leverantör I-HAK Scandinavia AB, Thorsholm 106, Falkenberg Produktnamn i-hak modulställning Produktbeskrivning Enligt sidorna 2-13 i detta typkontrollintyg. Teknisk dokumentation enligt underlag till SP, nr 5P Kravspecifikation Arbetsmiljöverkets författningssamling AFS 2013:4 Ställningar, 10 (SP:s certifieringsregler SPCR 064) och SS-EN Tillåten belastning Lastklass 2 5 (1,5 4,5 kn/m²), med förutsättningar enligt produktbeskrivningen. Märkning Samtliga huvudkomponenter ska vara försedda med varaktig märkning med bokstäverna IH och månad/år (4 siffror), exempelvis IH Dessutom så märks komponenterna med leverantörens plastdekaler. Giltighetstid Typkontrollintyget gäller längst till och med den 25 november Övrigt SP utför årlig kontroll av typkontrollerade ställningskomponenter enligt avsnitt 5 i SPCR 064. Detta är första utgåvan av detta typkontrollintyg. Certifiering Lennart Månsson Chef Certifiering Gunnar Söderlind Certifieringsingenjör Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 1.

2 Produktbeskrivning för I-HAK modulställning Utformning I-HAK modulställning består av spiror, längd- och tvärbalkar, vertikal- och plandiagonaler (horisontaldiagonaler), trätrall, skyddsräcken, konsoler mm enligt nedanstående komponentförteckning. Spirskarven utgörs av en hylsspirskarv dvs en skarvtapp i toppen av en spira som ovanliggande spira placeras på alternativt utgörs spirskarven av en bajonettfattning inkl förlängning med insticksrör. Anslutningen mellan balkar och spiror utgörs av dubbla hakar. Tillträdesleden utgörs av trappor monterade i ett utvändigt fack intill ställningen och som förbinds till huvudställningen med typkontrollerade kopplingar. Ingående komponenter framgår av nedanstående förteckning. Modulställningen kan byggas med olika kombinationer av bredd, längd och höjd. Komponent Längd (mm) Artikelnummer Bottenskruv, BSKR Spira bajonett, FSB 500, 1000, 1500, 2000, till Spira klackar på samma nivå, 500, 1000, 1500, 2000, till FSN Spira klackar på samma nivå 680, 1360, 2040, FZ068 till 880-FZ272 2,1m bomlag, FZ Längdbalk, LB-L 1200, 1605, 1900, 2450, till , 4000 Enrörsbalk, ERB A 720, 1200, 1605, 1900, A till , 3000 Enrörsbalk, ERB B 1200, B till B Skyddsräcke vertikal, SKRV 720, , Skyddsräcke diagonal, SKRD 1605, 1900, 2450, A till A Skyddsräcke FZ 720, 1200, 1605, 1900, till , 3000 Nätgrind, SGN 1200, 1600, 2450, till Vertikaldiagonal utbyggd, DSUB Vertikaldiagonal, DS B Horisontaldiagonal, DSH 3472, C, C Horisontaldiagonal Crossbar Konsol, KS 230, , Konsol spirskarv bajonett, SKFSB 600, B, B Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 2.

3 Komponent Längd (mm) Artikelnummer Konsol spirskarvnivåspira, SKFS 600, A, A Trappa, UTV-stål 800, , Alutrappa, UTV-AL Trappräcke Räckesstolpe för LB-L Väggförankring, VFR 350, , Fotlistbeslag, VLK Fotlist, FLB Trallås, TRL Trätrall, TRTL 1400, , Dimensioner Komponent Dimensioner (mm) Spiror, enrörsbalkar, diagonaler Ø48,3 3,2 Längdbalkar Ø33,7 2,5 Bottenskruv Trapetsgängad Ø38 5 Skyddsräcksramar, SKRD Ø26,9 2,6 (rör) 15x15x1,5 (diagonalstag) / 20x20x1,5 (vertikalstag) Skyddsräcksramar, FZ Ø26,9 2,6 (rör) / 40x30x40x2 (vertikalstag) Utvärderade systemkonfigurationer 1. Utvärderade systemkonfigurationer, samtliga med de 5 översta planen inplankade med utstickande trall som konsol och med en antagen vikt på 25 kg/m². Utförande med överbryggningsbalk, se figur på sid 6. 24,5 2) Förankringsavstånd 4,0 2,0 vertikalt (m) (a) (b) (c) (d) (e) (f) (g) (h) (i) (j) Lastklass Tillåten last (kn/m²) 2,0 3,0 2,0 3,0 4,5 Facklängd (m) 3,05 1,95 2,5 3,05 2,5 Fackbredd (m) 1,65 1,25 1,65 1,25 1,65 Ställningsplan 1) (m) 1,95 1,4 1,95 1,4 1,95 Bomlagshöjd, max (m) 2,0 Bygghöjd, maximal (m) 1) - 5 plan inplankade med 4,5 2) 24,5 20,5 24,5 14,5 24,5 12,5 24,5 24,5 trall 3) 1) Vid beräkningarna har ställningsplanens (trallens) vikt antagits vara 25 kg/m². 2) Utförande med överbryggningsbalk, se figur på sid 6. 3) Trallen är utkragad och fungerar även som konsol. Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 3.

4 2. Vid utvärderingen av systemkonfigurationerna har ställningens maximala bärförmåga bestämts, dvs bärförmågan vid en bygghöjd som är 24,5 m eller högre och då ställningen går till brott. Denna utvärdering ger spirlaster som kan användas vid förenklade beräkningar, se Villkor vid användning punkt Ställningen är väggförankrad enligt Villkor vid användning, punkt 6. Maximalt dimensionerande förankringskraft vinkelrätt mot fasaden är 4,1 kn. Maximalt dimensionerande förankringskrafter i förankringar som kan uppta horisontalkrafter (V-förankring) är 6,4 kn och 8,9 kn parallellt respektive vinkelrätt mot fasaden. 4. Maximalt dimensionerande kraft på undergrunden är 26 kn/spira. 5. Beräkningarna är utförda med förutsättningen att arbete endast utförs på ett bomlag. 6. Murningsarbete kan utföras från bomlaget enligt traditionell svensk metod förutsatt att plattform/trall och underliggande balk är godkända för murning eller uppfyller lastklass Vid typkontrollen har monteringsinstruktion utgåva 4, granskats. Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 4.

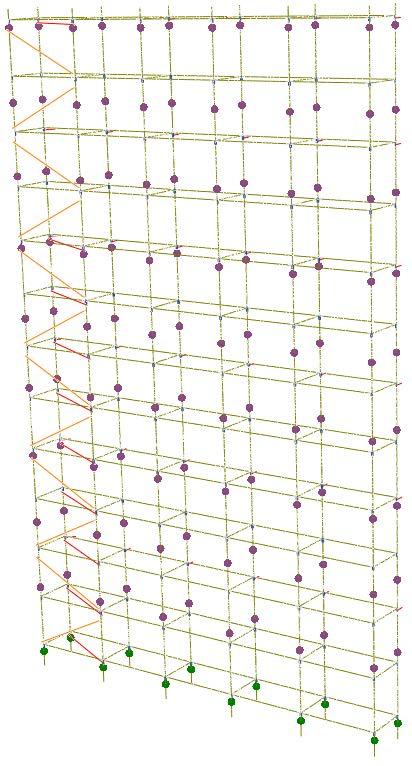

5 Systemkonfigurationer 24 m Bomlagsavstånd 2,0 m Väggförankringsavstånd 4,0 m Spirlängd 3,0 m Bottenskruv utskruvad 0,60 m Facklängd 3,05 m Ställning utan/med konsoler enligt (a) eller (b) i tabellen under punkt 1 på sid 3. Fackbredd 1,65 m Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 5.

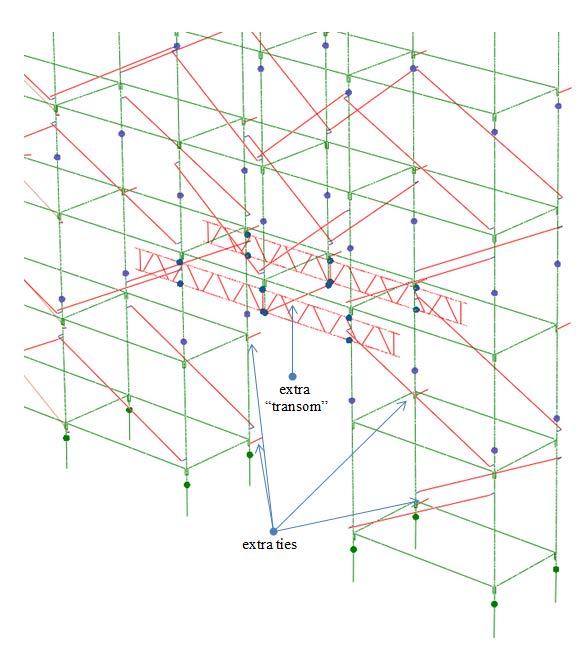

6 3.05 m 3.90 m Ställning med överbryggningsbalk enligt (a) eller (b) i tabellen under punkt 1 på sid 3. Extra väggfästen (ties), tvärbalk (transoms) och vertikaldiagonaler enligt bild. Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 6.

7 Villkor vid användning 1. Vid förenklad dimensionering kan en tillåten spirlast enligt följande tabell tillämpas, förutsatt att övriga tillämpliga villkor nedan är uppfyllda. Vid förenklad dimensionering enligt partialkoefficientmetoden erhålls dimensionerande bärförmåga genom multiplikation av tillåten spirlast med 1,5. Tillåten spirlast Förankringsavstånd (m) 4,0 2,0 Spirlast (kn) 16,0 24,7 2. Varje bomlag ska vara försett med enrörsbalkar eller längdbalkar på såväl inner- som yttersida. Det nedersta bomlaget ska alltid placeras på lägsta möjliga nivå. 3. Inplankade bomlag och tillträdesleder ska förses med tvålediga skyddsräcken eller skyddsräcksramar och fotlist om fallhöjden är två meter eller mer. I trapplöp behövs normalt inte fotlist. 4. Vertikala diagonalstag parallellt med fasaden ska finnas i minst vart 5:e fack och alltid i ytterfacken. I de fack som diagonalavstyvas ska horisontella diagonalstag placeras på minst varannan höjdmeter upp till och med 14 m. För de 5 högsta inplankade nivåerna, räcker det att översta inplankningsnivån på 24 m diagonalavstyvas med en crossbar för att klara H2-kravet på 1,90 m. 5. Spiror med längden 2,0 m får endast användas högst upp i ställningen och aldrig mer än övre halva höjden. Kortare spiror än 2,0 m får endast användas högst upp i ställningen. 6. Ställningen ska väggförankras enligt tabellen under punkt 1 mot innerspira i anslutning till knutpunkten mellan spira och tvärbalk. Den lägsta förankringen får placeras maximalt ca 4,8 m över mark. Förankringar som kan uppta horisontalkrafter ska användas vid minst vart 5:e spirpar i längsled på varje förankringsnivå. Vid inklädd ställning och/eller vid högre höjder än 24 m, kan större vindlaster uppstå och därmed högre förankringskrafter uppkomma. 7. När konsol används ska utrymmet mellan huvudplan och konsolplan vara täckt, normalt med längsgående balk, eller på annat sätt. 8. För konsol som utgörs av utkragande trall ska lyftsäkring vara så utformad att den kan motstå lyftkraften som kan uppstå i motsatt ände mot utkragningen, dock ska även den utkragade änden lyftsäkras. Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 7.

8 9. Tillträdesled utgörs av trappa som monteras i ett utvändigt fack med balkarna ERB 0,72, ERB 3,0 eller LB-L 3,0. Detta fack byggs samman med den ordinarie ställningen eller byggs som ett separat trapptorn utanför ställningen som kopplas till huvudställningen med typkontrollerade kopplingar. Det första alternativet med 2 extra spiror utvändigt monterade ihop med 2 gemensamma spiror i huvudställningen kräver en extra beräkning av maximala bygghöjden eftersom de gemensamma spirorna belastas från 2 håll. Tillträdesled ska förses med tvåledigt trappräcke på yttersidan, med tvålediga skyddsräcken i gavlar samt med fotlist i nedre gavel. Översta planet ska förses med ett kortare räcke mot trappan. På eventuella plan utan angränsande plattformar ska vilplanen kompletteras med tvålediga skyddsräcken mot ställningen. 10. Plattformar som används ska vara typkontrollerade och utformade så att de på ett säkert sätt kan placeras på ställningens tvärbalkar samt säkras mot oavsiktlig lyftning i båda ändar. 11. Fackverksbalkar och rörkopplingar som används ska vara typkontrollerade. Monteringsinstruktion Monteringsinstruktion ska medfölja ställningen då den avlämnas till användaren. Tillämpning Typkontrollintyget gäller för ställningar med tillverkare enligt typkontrollintyget och vilkas material, dimensioner och utförande överensstämmer med det typkontrollerade exemplaret. Ställningen får inte byggas med inblandning av komponenter från annan ställning utan att särskild utredning om bärförmågan har gjorts. Bärförmåga komponenter Balkar För balkar gäller följande lastklasser och tillåtna laster vid jämnt fördelad last och punktlast. Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 8.

9 Balktyp Lastklass vid användning som tvärbalk 1) Lastklass vid användning som långbalk 2) Tillåten belastning (kn/m) Tillåten punktbelastning (kn) ERB 0, ,82 10,82 ERB 1, ,28 7,07 ERB 1,6 3 7,69 5,53 ERB 1,9 2 5,86 4,78 ERB 2,45 0 3,89 3,85 ERB 3,0 0 2,82 3,23 LB-L 1, ,70 7,94 LB-L 1, ,18 7,42 LB-L 2, ,83 6,74 LB-L 3, ,32 5,21 LB-L 4, ,22 4,76 1) Vid facklängd 3,05 m och inplankning med vikten 25 kg/m2. 2) Vid fackbredd 1,65 m (trall L = 1,95) och inplankning med vikten 25 kg/m2. Konsoler Vid användning av konsoler gäller följande lastklasser. Konsol Maximalt tillåten last fördelad över hela konsolen (kn) Lastklass vid facklängd 3,05 m KS 0,23 7,4 6 KS 0,3 7,4 6 SKFSB 0,6 9,2 5 SKFSB 0,72 9,2 4 SKFS 0,6 9,2 5 SKFS 0,72 9,2 4 Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 9.

10 Ingångsvärden vid dimensionering Följande värden erhållna från komponentprovningar kan användas som ingångsvärden vid dimensionering av ställningens bärförmåga enligt SS-EN Samtliga angivna värden är dimensionerande värden, R d. Momentstyvhet M y,d och M z,d Tvärkraftstyvhet V z,d och V y,d Normalkraft N d M z,d modelleras som en led Diagrammen för diagonalerna visar styvhetssambandet för diagonalerna i dess riktning. Balkanslutning Momentstyvhet i vertikalled, M y,d Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 10.

11 Balkanslutning Tvärkraftstyvhet i vertikalled, V z,d Balkanslutning Tvärkraftstyvhet i horisontalled, V y,d Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 11.

12 Balkanslutning Normalkraftstyvhet i horisontalled, N d Vertikaldiagonal Styvhetssamband Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 12.

13 Horisontaldiagonal Styvhetssamband cross-bar Horisontaldiagonal Styvhetssamband Typkontrollintyget inklusive bilaga består av 13 sidor, där detta är sida 13.
