1 Teknisk katalog 2008 Tillverkad av varmförzinkat stål eller aluminium. Layher Modulställning är typkontrollerad av SP, Sveriges Tekniska Forskningsinstitut. Typkontrollintyg nr (stål) nr (aluminium). Modulställning Genialisk. Stark. Gränslös.

2 Innehållsförteckning Produkt Sida Spiror 4 5 Bottenskruvar och toppskruvar 6 7 Stämptorn - hög kapacitet 8 9 Horisontalstag, bommar, plattformslås och sparklister 8 13 Diagonalstag och plandiagonaler Plattformar Konsoler Fackverk Trottoarbalk och intäckning Trapptorn 29 Alu-trappor med vilplan 29 Modultrappa Trapptorn offentlig miljö Scentrappor Kopplingar Förankring Sidoskydd för plana tak, räckessäkring Fallskydd Säkerhetsutrustning Bröstningstving Den unika kilkopplingen ger en stabil, glappfri och momentöverförande låsning mellan modulställningens komponenter. Upp till 8 komponenter kan monteras i varje krans. Medlem i Ställningsleverantörerna i Sverige Ställningsleverantörerna i Sverige verkar för att den svenska marknaden förses med väl utprovade och säkra ställningssystem där materiel från olika leverantörer inte blandas i samma system med de uppenbara risker för person- och sakskada samt de oklara ansvarsförhållanden detta medför. Normalt monteras horisontalstag och bommar i de små hålen och diagonalstag i de större hålen. Layhers systemställningar får inte byggas med inblandning av komponenter eller sammankopplas med ställning av annat fabrikat än Layher. I sådana fall skall en särskild utredning om bärförmågan utföras. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. Alla mått och vikter är riktvärden med förbehåll för tekniska ändringar. Denna trycksak är upphovsrättsskyddad. Eftertryck förbjudet, även i utdrag. Med förbehåll för tryckfel och sakfel. Samtliga komponenter för modulställningen kan, om projektet så kräver, monteras i valfritt hål. På så sätt skapas trekantiga, femkantiga eller näst intill runda ställningar kring exempelvis cisterner. Utförlig teknisk information återfinns i vår Monteringsinstruktion Modulställning. Beställ den gärna. 2

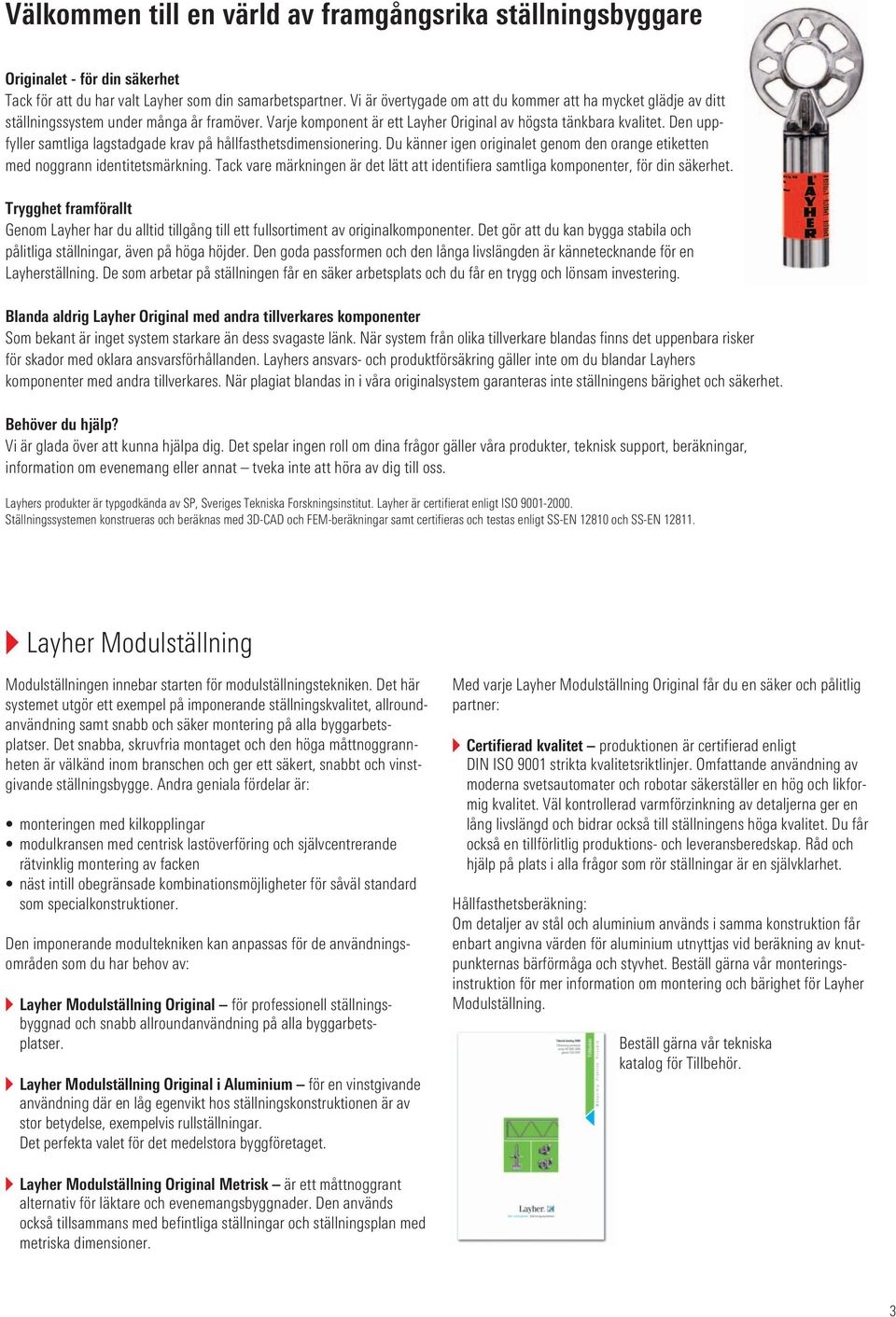

3 Välkommen till en värld av framgångsrika ställningsbyggare Originalet - för din säkerhet Tack för att du har valt Layher som din samarbetspartner. Vi är övertygade om att du kommer att ha mycket glädje av ditt ställningssystem under många år framöver. Varje komponent är ett Layher Original av högsta tänkbara kvalitet. Den uppfyller samtliga lagstadgade krav på hållfasthetsdimensionering. Du känner igen originalet genom den orange etiketten med noggrann identitetsmärkning. Tack vare märkningen är det lätt att identifiera samtliga komponenter, för din säkerhet. Trygghet framförallt Genom Layher har du alltid tillgång till ett fullsortiment av originalkomponenter. Det gör att du kan bygga stabila och pålitliga ställningar, även på höga höjder. Den goda passformen och den långa livslängden är kännetecknande för en Layherställning. De som arbetar på ställningen får en säker arbetsplats och du får en trygg och lönsam investering. Blanda aldrig Layher Original med andra tillverkares komponenter Som bekant är inget system starkare än dess svagaste länk. När system från olika tillverkare blandas finns det uppenbara risker för skador med oklara ansvarsförhållanden. Layhers ansvars- och produktförsäkring gäller inte om du blandar Layhers komponenter med andra tillverkares. När plagiat blandas in i våra originalsystem garanteras inte ställningens bärighet och säkerhet. Behöver du hjälp? Vi är glada över att kunna hjälpa dig. Det spelar ingen roll om dina frågor gäller våra produkter, teknisk support, beräkningar, information om evenemang eller annat tveka inte att höra av dig till oss. Layhers produkter är typgodkända av SP, Sveriges Tekniska Forskningsinstitut. Layher är certifierat enligt ISO Ställningssystemen konstrueras och beräknas med 3D-CAD och FEM-beräkningar samt certifieras och testas enligt SS-EN 110 och SS-EN 111. Layher Modulställning Modulställningen innebar starten för modulställningstekniken. Det här systemet utgör ett exempel på imponerande ställningskvalitet, allroundanvändning samt snabb och säker montering på alla byggarbetsplatser. Det snabba, skruvfria montaget och den höga måttnoggrannheten är välkänd inom branschen och ger ett säkert, snabbt och vinstgivande ställningsbygge. Andra geniala fördelar är: monteringen med kilkopplingar modulkransen med centrisk lastöverföring och självcentrerande rätvinklig montering av facken näst intill obegränsade kombinationsmöjligheter för såväl standard som specialkonstruktioner. Den imponerande modultekniken kan anpassas för de användningsområden som du har behov av: Layher Modulställning Original för professionell ställningsbyggnad och snabb allroundanvändning på alla byggarbetsplatser. Layher Modulställning Original i Aluminium för en vinstgivande användning där en låg egenvikt hos ställningskonstruktionen är av stor betydelse, exempelvis rullställningar. Det perfekta valet för det medelstora byggföretaget. Med varje Layher Modulställning Original får du en säker och pålitlig partner: Certifierad kvalitet produktionen är certifierad enligt DIN ISO 9001 strikta kvalitetsriktlinjer. Omfattande användning av moderna svetsautomater och robotar säkerställer en hög och likformig kvalitet. Väl kontrollerad varmförzinkning av detaljerna ger en lång livslängd och bidrar också till ställningens höga kvalitet. Du får också en tillförlitlig produktions- och leveransberedskap. Råd och hjälp på plats i alla frågor som rör ställningar är en självklarhet. Hållfasthetsberäkning: Om detaljer av stål och aluminium används i samma konstruktion får enbart angivna värden för aluminium utnyttjas vid beräkning av knutpunkternas bärförmåga och styvhet. Beställ gärna vår monteringsinstruktion för mer information om montering och bärighet för Layher Modulställning. Beställ gärna vår tekniska katalog för Tillbehör. Layher Modulställning Original Metrisk är ett måttnoggrant alternativ för läktare och evenemangsbyggnader. Den används också tillsammans med befintliga ställningar och ställningsplan med metriska dimensioner. 3

4 Spiror Spiror kan levereras i varmförzinkat stål 48,3 x 3,2 mm eller i aluminium 48,3 x 4,0 mm. Kransar med hål för upp till åtta anslutningar placerade med c/c 0 mm. De fyra små hålen i kransen skapar rätvinkliga anslutningar och de fyra större hålen medger anslutningar i godtyckliga vinklar. Spiror som utsätts för dragkrafter, t ex hängställningar eller ställningar som flyttas med kran, får endast sammanfogas med hjälp av bultad skarvtapp. Använd Spira utan tapp, stål eller Aluspira utan tapp i kombination med Skarvtapp för spira. Skarvtappen säkras antingen med Låsbult eller Bult och mutter M12 x mm. Skarvtapparna ska alltid fästas med bult. Spiror Pressad skarvtapp Utan skarvtapp 2 x Spira med bultad skarvtapp Låsbult 12 mm 2 x Skruv och mutter M12 x mm Mått Modulkransen kan anslutas var som helst på ett ställningsrör med ytterdiameter 48,3 mm åtdragningsmoment Nm och sedan kan upp till sex kilkopplingar monteras. Detta möjliggör ännu flexiblare lösningar och bättre anpassning av ställningen. Kan även användas för anslutning till Layher Ramställning. Tack vare Bottendetaljen i kombination med bottenskruvar underlättas utbottning och avvägning av ställningen. Först när bottenbomlaget är horisontellt och anpassat för det aktuella projektet monteras spirorna. Kan också med fördel användas för exempelvis utkragningar. Bottendetalj för rullställning skall användas när modulställningen används som rullställning. En skruv förhindrar att hjulen oavsiktligt faller ur spirorna. Skarvtapp för spira Modulkrans Låsning för spirskarv 0,5 m monteras över spirskarv då spiror med pressad skarvtapp används i ställningar som lyfts med kran eller på andra vis utsätts för dragkrafter. Tillåten belastning: 18,8 kn. Bottendetalj Bottendetalj för rullställning 4

5 Benämning Spira stål 0,5 1,0 1,5 2,0 2,5 3,0 4,0 2,9 5,5 7,8 10,2 12,2 14,6 19, Spira utan tapp stål 0,5 1,0 1,5 2,0 2,5 3, ,5 4,5 6,8 9,0 11,7 13,7 18, Alu-spira 1,0 1,5 2,0 2,5 3,0 4,0 2,2 3,2 4,1 5,0 5,9 7, Alu-spira inkl bultad tapp 1,0 1,5 2,0 2,5 3,0 4,0 2,8 3,8 4,7 5,6 6,7 8, Skarvtapp för spira, 24 0,52 1, Låsbult 12 mm 0,1 20 # Bult M12 x med mutter 0,08 20 # Låsning för spirskarv 0,5 m 0,58 4, Modulkrans 19 NV 22 NV 0,12 0,12 1,0 1, Bottendetalj 0,24 1, Bottendetalj, förlängd för rullställningar 0,43 2, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 5

6 Bottenskruvar och toppskruvar För exakt anpassning av ojämnheter i marken och justering av höjden används Bottenskruvar. Samtliga skruvar, såväl botten- som toppskruvar, har en rullad, underhållsfri och självrensande gänga. Färgmarkeringar och skadad gänga i toppen förhindrar att vingmuttern skruvas upp för långt och spiran faller av. Beakta alltid underlagets bärighet och använd lastfördelande underslag. På lutande underlag, exempelvis tak och i vissa tankar, bör Bottenskruv med ledad fotplatta användas. Om ställningen lyfts med kran säkras bottenbomlaget med hjälp av Bottenskruvshållare. 41 cm 55 cm 32 cm Bottenskruv röd Bottenskruv blå, förstärkt Bottenskruv ledad, förstärkt 41 cm Bottenskruv massiv Bottenskruvhållare Rundgängan på samtliga ställningsbottenskruvar har en utvändig diameter på 38 mm och en stigning på 8,1 mm. Vingmutterns ytterdiameter är 205 mm. Fotplattans dimensioner är 1 x 1 x 5 mm. 41 cm 41 cm Bottenskruv (normal) =ˆ 4,5 mm godstjocklek Bottenskruv (förstärkt) =ˆ 6,3 mm godstjocklek Toppskruv (massiv) =ˆ utan hål Toppskruv massiv, 14 cm Toppskruv massiv, 16 cm Modulkrans för bottenskruv används för att säkra botten- och toppskruvar mot utböjning. Exempelvis förhindrar den att Bottenskruv med ledad fotplatta böjs längs ett lutande underlag. 41 cm Toppskruv ledad massiv, 18 cm Modulkrans för bottenskruv Toppskruvar används för att bära upp trä- eller stålbalkar för bl a stämpställningar. Exakt rätt höjd uppnås enkelt med hjälp av vingmuttern och skruven. Lasten överförs centriskt rakt ner i en spira utan skarvtapp. max. 5% max. 5% Med hjälp av den ledade toppskruven kan du montera balkar med upp till 5 % lutning mot horisontalplanet i längd- och tvärriktningen. Ingen tidsödande kilning behöver utföras. 41 cm Toppskruv ledad massiv Korstoppskruv massiv, används för uppläggning av kantvirke, limträbalkar eller stålbalkar på bärande ställningar. Den stabiliserar balkarna mot vippning. Du kan använda antingen en eller två bockryggar av trä. Höjdinställningen görs med toppskruvmuttern. Korstoppskruven lämpar sig för alla vanligen förekommande formbalkar. 41 cm Korstoppskruv massiv 6

7 Benämning Bottenskruv röd (justermått 41 cm) 0,6 3, Bottenskruv blå, förstärkt (justermått 55 cm) 0,8 4, Bottenskruv, förstärkt med ledad fotplatta (justermått 32 cm) Bottenskruv massiv (justermått 41 cm) 0,6 6, ,6 6, Bottenskruvhållare 0,6 2, Toppskruv massiv bredd 14 cm (justermått 41 cm) Toppskruv massiv bredd 16 cm (justermått 41 cm) Toppskruv massiv bredd 18 cm (justermått 41 cm) 0,6 7, ,6 7, ,6 7, Modulkrans för bottenskruv 19 NV 22 NV 0,12 0,12 1,7 1, Toppskruv ledad, massiv bredd 16 cm (justermått 41 cm) Korstoppskruv, massiv bredd 8,5 / 17 cm (justermått 41 cm) 0,6 8, ,6 7, Modulkransen monteras på botten eller toppskruven. Den dras åt och kan riktas mot längden, tvären och diagonalt. Det är möjligt med sex anslutningar. Bottenskruvhållare säkerställer att bottenbomlaget följer med då ställningen lyfts med kran. NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 7

8 Stämptorn - hög kapacitet En extremt hög bärighet uppnås genom att kombinera fyra spiror. Specialutveckade topp- och bottendelar, samt slitstarka skruvar tillåter betydligt högre bärighet än normalt. Dessa torn kan användas som ett enkelt torn (15 ton), som ett dubbelt torn (30 ton) eller som ett torn ( ton). Delarna kan byggas på med hjälp av ytterligare delar till önskat behov Toppskruv för stämptorn Toppdetalj för stämptorn Bottenskruv för stämptorn Bottendetalj för stämptorn Horisontalstag och bommar Beroende på ställningens utformning och valda facklängder finns Horisontalstag i ett flertal längder. Horisontalstag används både som stag, kraftupptagande element och räcken. Det är inte nödvändigt att montera horisontalstag på bomlagsnivå. Detta under förutsättning att Layher plattformar används och säkras mot oavsiktlig lyftning med plattformslås. Genom Kilkopplingen får man en momentöverförande och stabil låsning med centrisk överföring av krafter mellan spiror och horisontalstag. Plattformar placeras i U-tvärbommar, i smala fack, eller Horisontalbalkar i fack med större bredd. Dessa kan fås i två olika utföranden; med rund ovansida alternativt U-profil i överkant. Motsvarar de två olika typerna av klor som finns på Layher Plattformar. Säkerheten finns med redan under monteringsskedet. Så fort kilen placerats i sitt hål förhindrar den horisontalstag och bommar från att falla av kransen, även innan den slagits fast med hammare. Tillåten last för horisontalstag av stål * Facklängd [m] Jämnt fördelad last, q [kn/m] 0,73 1,09 1, 1,57 2,07 2,57 3,07 22,97 10,54 6,80 5,22 3,09 2,00 1,29 Skjut kilkopplingen över kransen på spiran. Vik ner kilen i ett av hålen. Mått anges alltid som centrumått mellan spirorna Med ett par hammarslag på kilen skapas ett glappfritt och säkert förband. Horisontalstag Horisontalstag metrisk Horisontalstag förstärkt Punktlast på mitten, P [kn] 7,33 5,10 4, 3,67 2,88 2,37 2,02 * Nyttolast 8

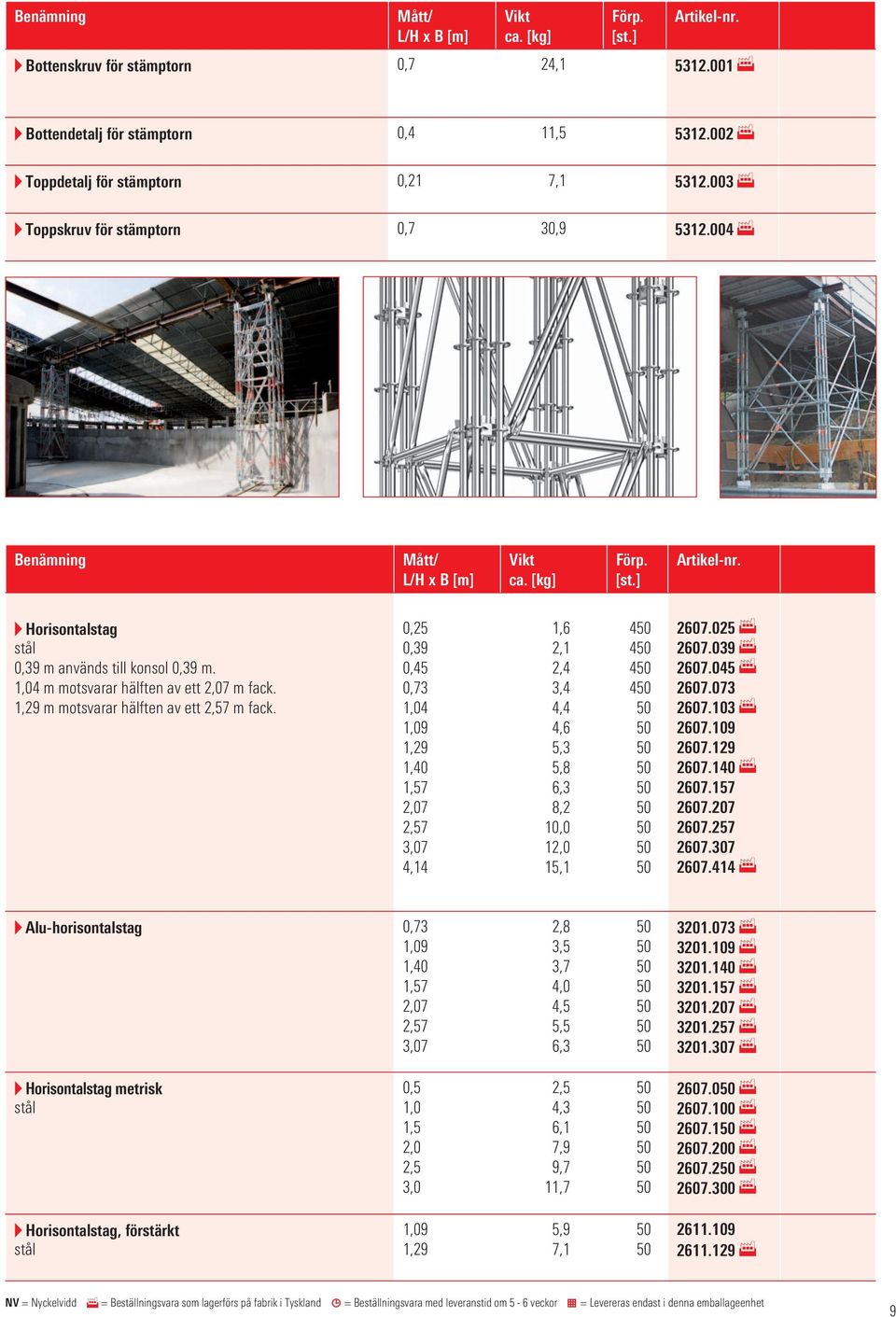

9 Benämning Bottenskruv för stämptorn 0,7 24, Bottendetalj för stämptorn 0,4 11, Toppdetalj för stämptorn 0,21 7, Toppskruv för stämptorn 0,7 30, Benämning Horisontalstag stål 0,39 m används till konsol 0,39 m. 1,04 m motsvarar hälften av ett 2,07 m fack. 1,29 m motsvarar hälften av ett 2,57 m fack. 0,25 0,39 0,45 0,73 1,04 1,09 1,29 1, 1,57 2,07 2,57 3,07 4,14 1,6 2,1 2,4 3,4 4,4 4,6 5,3 5,8 6,3 8,2 10,0 12,0 15, Alu-horisontalstag 0,73 1,09 1, 1,57 2,07 2,57 3,07 2,8 3,5 3,7 4,0 4,5 5,5 6, Horisontalstag metrisk stål 0,5 1,0 1,5 2,0 2,5 3,0 2,5 4,3 6,1 7,9 9,7 11, Horisontalstag, förstärkt stål 1,09 1,29 5,9 7, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 9

10 Horisontalstag och bommar Antal plattformar i olika fack 0,45 m 1 x 0,32 m 0,73 m 2 x 0,32 m eller 1 x 0,61 m 1,09 m 3 x 0,32 m eller 1 x 0,61 m + 1 x 0,32 m 1, m 4 x 0,32 m eller 2 x 0,61 m 1,57 m 4 x 0,32 m och 1 x 0,19 m 2,07 m 6 x 0,32 m 2,57 m 7 x 0,32 m och 1 x 0,19 m 3,07 m 9 x 0,32 m Tillåten last för förstärkta horisontalstag samt förstärkta U-tvärbommar Typ av bom, facklängd [m] Jämnt fördelad last, q [kn/m] Punktlast på mitten, P [kn] U 0,73 U V 1,09 U V 1, O V 1,09 O V 1, 19,01 17,34 10,42 21,82 15,56 6,10 8,76 6,84 11,00 9,34 Tillåten last för horisontal- och RR-horisontalbalk Typ av bom [m] 1,57 2,07 2,57 3,07 Jämnt fördelad last, q [kn/m] 15,16 8,65 5,12 3,59 Punktlast på mitten, P [kn] 7,97 6,92 5,25 5,24 U-tvärbom U-tvärbom, förstärkt Horisontalbalk RR-Horisontalbalk, stål Horisontalstag, justerbart Det justerbara horisontalstaget är avsett att användas i utjämningsfack och innerhörn. Plattformslås Plattformslås finns för samtliga facklängder och är anpassade för respektive u-tvärbom, horisontalbalk och u-fackverk. Avväxlingsbom Avväxlingsbom, plank horisontalstag Hål i ett bomlag för exempelvis rör eller ledningar skapas enkelt med Avväxlingsbom. Ett flertal olika kombinationer av längder och anslutningar, till stålplank eller över horisontalstag, kan levereras. RR-avväxlingsbom RR-avväxlingsbom horisontalstag 10

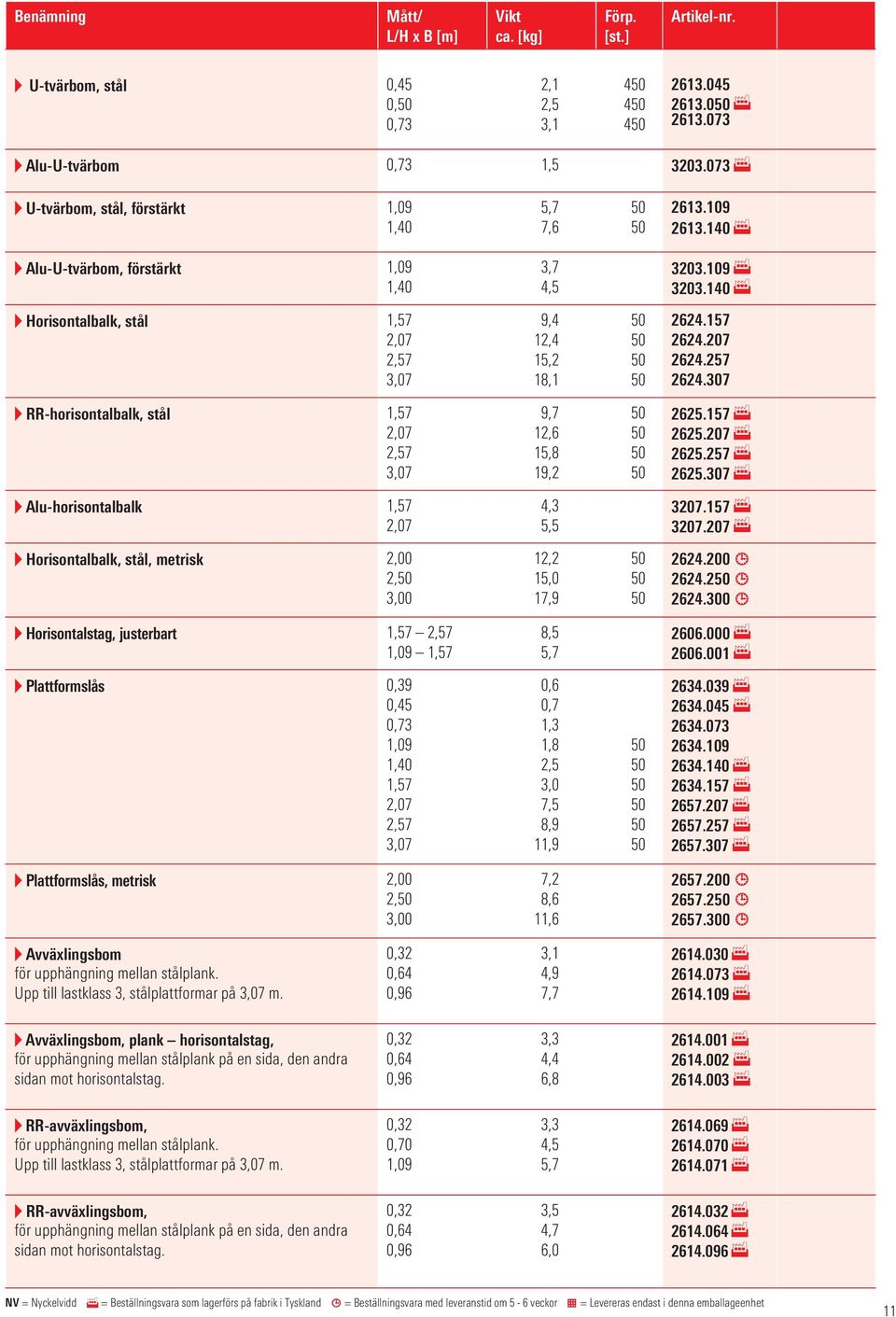

11 Benämning U-tvärbom, stål 0,45 0, 0,73 2,1 2,5 3, Alu-U-tvärbom 0,73 1, U-tvärbom, stål, förstärkt 1,09 1, 5,7 7, Alu-U-tvärbom, förstärkt 1,09 1, 3,7 4, Horisontalbalk, stål 1,57 2,07 2,57 3,07 9,4 12,4 15,2 18, RR-horisontalbalk, stål 1,57 2,07 2,57 3,07 9,7 12,6 15,8 19, Alu-horisontalbalk 1,57 2,07 4,3 5, Horisontalbalk, stål, metrisk 2,00 2, 3,00 12,2 15,0 17, Horisontalstag, justerbart 1,57 2,57 1,09 1,57 8,5 5, Plattformslås 0,39 0,45 0,73 1,09 1, 1,57 2,07 2,57 3,07 0,6 0,7 1,3 1,8 2,5 3,0 7,5 8,9 11, Plattformslås, metrisk 2,00 2, 3,00 7,2 8,6 11, Avväxlingsbom för upphängning mellan stålplank. Upp till lastklass 3, stålplattformar på 3,07 m. 0,32 0,64 0,96 3,1 4,9 7, Avväxlingsbom, plank horisontalstag, för upphängning mellan stålplank på en sida, den andra sidan mot horisontalstag. 0,32 0,64 0,96 3,3 4,4 6, RR-avväxlingsbom, för upphängning mellan stålplank. Upp till lastklass 3, stålplattformar på 3,07 m. 0,32 0,70 1,09 3,3 4,5 5, RR-avväxlingsbom, för upphängning mellan stålplank på en sida, den andra sidan mot horisontalstag. 0,32 0,64 0,96 3,5 4,7 6, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 11

12 Horisontalstag och bommar Med hjälp av olika typer av Upplagsbommar kan du skapa öppningar för steguppgångar eller bomlag utan snubbelkanter i de fall ställningsplank används. Upplagsbom Cistern U-tvärbom 0,73 m, Sparklist, trä RR-sparklist Cistern U-tvärbom 0,73 m, ger möjlighet till platta hörn i runda ställningar och färre spiror. Det tredelade skyddsräcket fullbordas med Sparklister. Metallbeslaget i sparklisternas ändar placeras mellan spiran och kilen. Sparklisten i trä kan levereras med ditt företags logotype. Stålsparklisten minimerar brandrisken. Stålsparklisten vilar direkt på plattformen. Därför undviks också luftspalter mellan sparklisten och plattformen. Stålsparklisten är styv och robust. Den är lätt att stapla. Sparklisten i aluminium är det lätta alternativet och är speciellt lämplig då särskilda krav på brandsäkerhet förekommer. Det tredelade skyddsräcket består av Sparklister och Horisontalstag som mellanledare och handledare. Sparklist, stål RR-sparklist, stål Fördelar: Minimerar/eliminerar brandrisken Snabb montering Styv och robust Ingen luftspalt mellan sparklist och plattform Alu-sparklist RR-Alu-sparklist 12

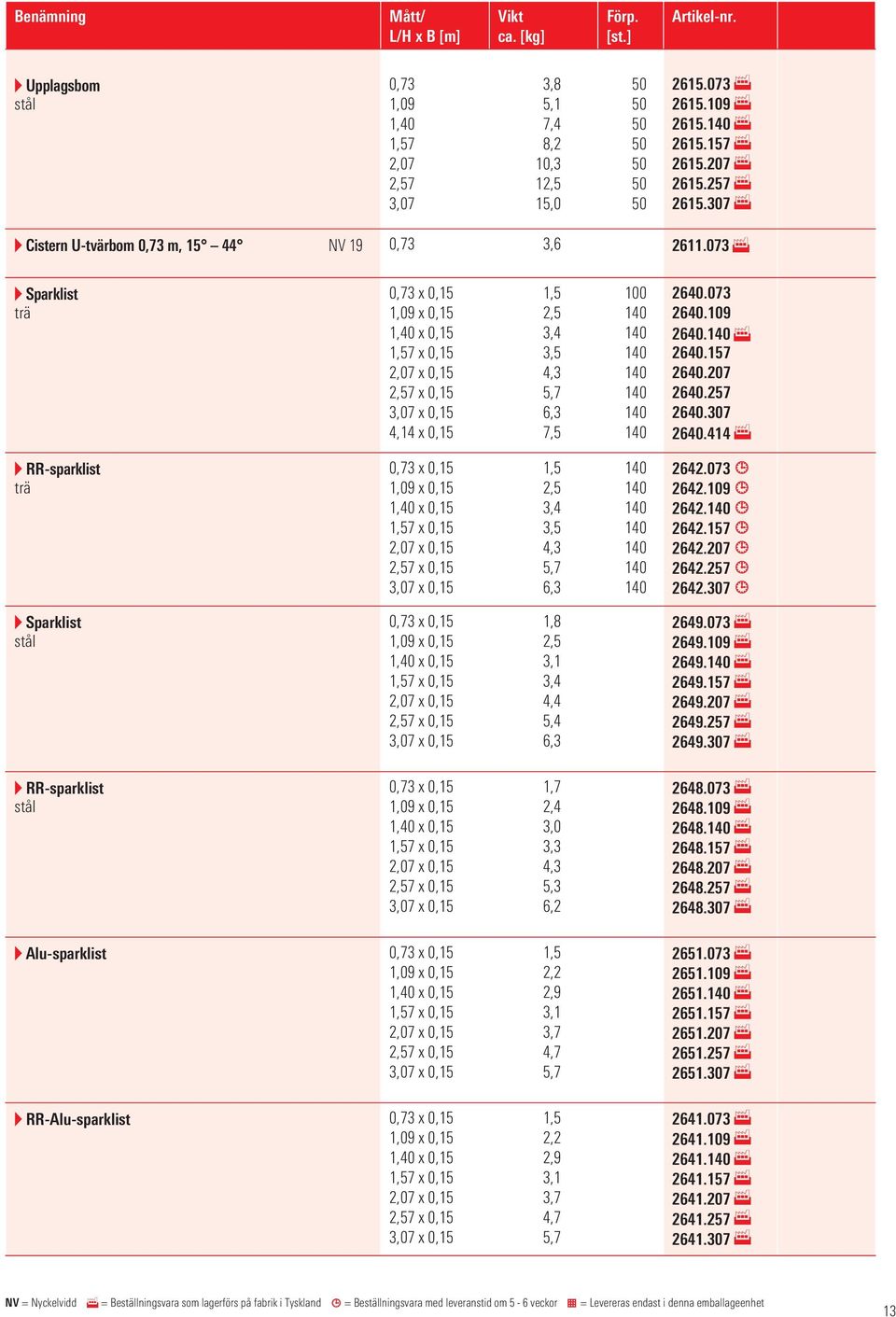

13 Benämning Upplagsbom stål 0,73 1,09 1, 1,57 2,07 2,57 3,07 3,8 5,1 7,4 8,2 10,3 12,5 15, Cistern U-tvärbom 0,73 m, NV 19 0,73 3, Sparklist trä 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 4,14 x 0,15 1,5 2,5 3,4 3,5 4,3 5,7 6,3 7, RR-sparklist trä 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 1,5 2,5 3,4 3,5 4,3 5,7 6, Sparklist stål 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 1,8 2,5 3,1 3,4 4,4 5,4 6, RR-sparklist stål 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 1,7 2,4 3,0 3,3 4,3 5,3 6, Alu-sparklist 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 RR-Alu-sparklist 0,73 x 0,15 1,09 x 0,15 1, x 0,15 1,57 x 0,15 2,07 x 0,15 2,57 x 0,15 3,07 x 0,15 1,5 2,2 2,9 3,1 3,7 4,7 5,7 1,5 2,2 2,9 3,1 3,7 4,7 5, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 13

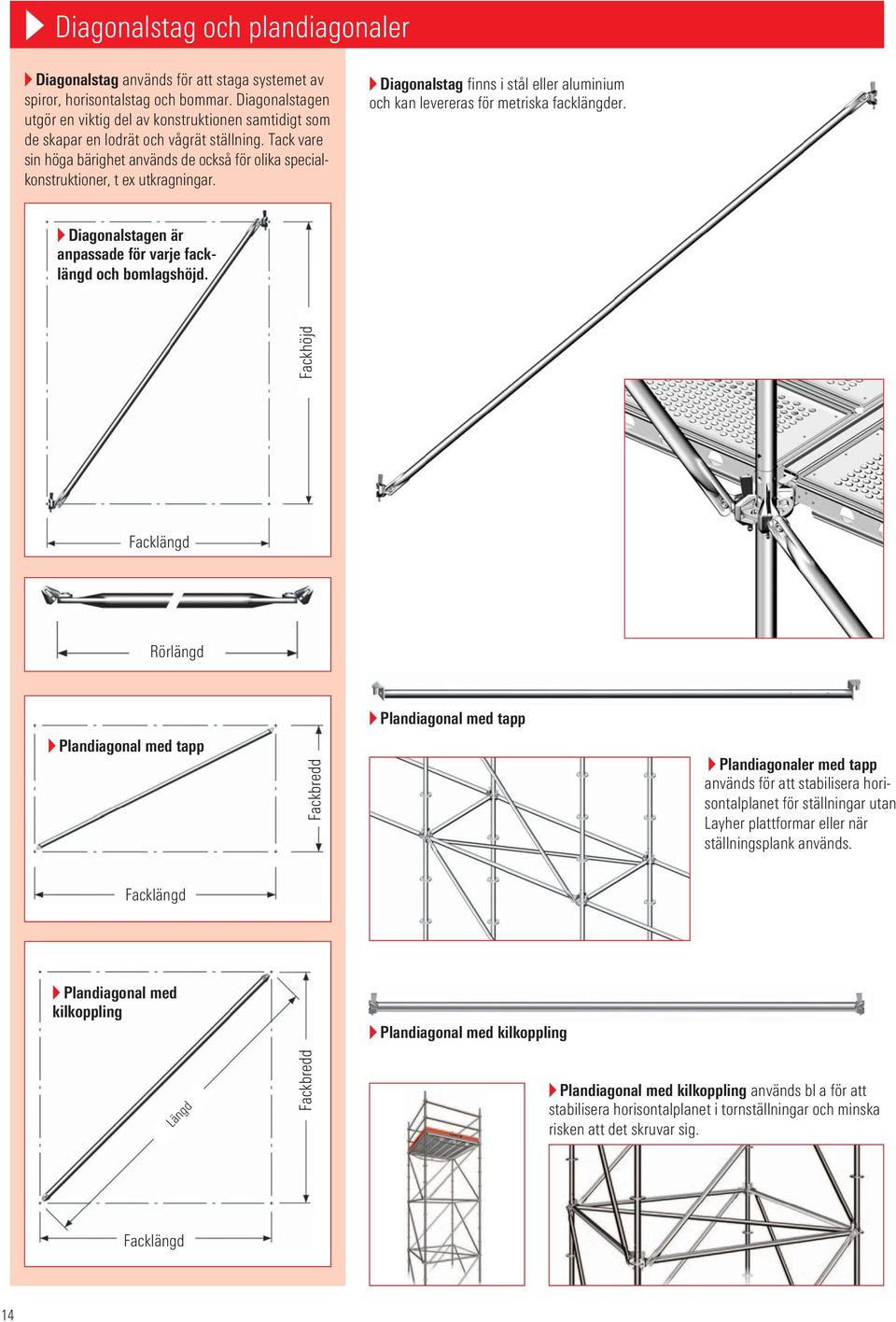

14 Diagonalstag och plandiagonaler Diagonalstag används för att staga systemet av spiror, horisontalstag och bommar. Diagonalstagen utgör en viktig del av konstruktionen samtidigt som de skapar en lodrät och vågrät ställning. Tack vare sin höga bärighet används de också för olika specialkonstruktioner, t ex utkragningar. Diagonalstag finns i stål eller aluminium och kan levereras för metriska facklängder. Diagonalstagen är anpassade för varje facklängd och bomlagshöjd. Facklängd Fackhöjd Rörlängd Plandiagonal med tapp Fackbredd Plandiagonal med tapp Plandiagonaler med tapp används för att stabilisera horisontalplanet för ställningar utan Layher plattformar eller när ställningsplank används. Facklängd Plandiagonal med kilkoppling Plandiagonal med kilkoppling Längd Fackbredd Plandiagonal med kilkoppling används bl a för att stabilisera horisontalplanet i tornställningar och minska risken att det skruvar sig. Facklängd 14

15 Benämning Diagonalstag, stål för 0,73 m x 2,0 m för 1,04 m x 2,0 m för 1,09 m x 2,0 m för 1, m x 2,0 m för 1,57 m x 2,0 m för 2,07 m x 2,0 m för 2,57 m x 2,0 m för 3,07 m x 2,0 m för 4,14 m x 2,0 m 2,12 2,23 2,25 2, 2,49 2,81 3,18 3,58 4,51 7,3 7,6 7,7 8,1 8,4 9,2 10,3 11,4 14, för 0,73 m x 1,0 m för 0,73 m x 1,5 m för 1,09 m x 0,5 m för 1,09 m x 1,0 m för 1,09 m x 1,5 m för 1,57 m x 0,5 m för 1,57 m x 1,0 m för 1,57 m x 1,5 m för 2,07 m x 0,5 m för 2,07 m x 1,0 m för 2,07 m x 1,5 m för 2,57 m x 0,5 m för 2,57 m x 1,0 m för 2,57 m x 1,5 m för 3,07 m x 0,5 m för 3,07 m x 1,0 m för 3,07 m x 1,5 m 1,20 1,65 1,10 1,41 1,81 1,55 1,79 2,11 2,03 2,20 2,48 2,51 2,66 2,89 3,00 3,13 3,32 4,2 5,4 4,0 4,8 5,8 5,7 6,3 7,3 7,2 7,4 8,2 8,4 8,8 9,5 9,6 9,9 10, Alu-diagonalstag för 0,73 m x 2,0 m för 1,09 m x 2,0 m för 1, m x 2,0 m för 1,57 m x 2,0 m för 2,07 m x 2,0 m för 2,57 m x 2,0 m för 3,07 m x 2,0 m 2,12 2,25 2, 2,49 2,81 3,18 3,58 3,9 4,1 4,2 4,3 4,7 4,9 5, Diagonalstag metrisk, stål för 2,00 m x 2,0 m för 2, m x 2,0 m för 3,00 m x 2,0 m 2,76 3,12 3,52 8,8 10,0 11, för 1,00 m x 0,5 m för 1,00 m x 1,0 m för 1,00 m x 1,5 m för 2,00 m x 0,5 m för 2,00 m x 1,0 m för 2,00 m x 1,5 m för 2, m x 0,5 m för 2, m x 1,0 m för 2, m x 1,5 m för 3,00 m x 0,5 m för 3,00 m x 1,0 m för 3,00 m x 1,5 m 1,03 1,35 1,77 1,96 2,14 2,42 2,44 2,59 2,83 2,93 3,06 3,26 3,8 4,7 5,7 7,1 7,6 8,3 8,2 8,6 9,4 9,4 9,7 10, Plandiagonal med kil för 1,57 m x 1,57 m för 2,00 m x 2,00 m för 2,07 m x 0,73 m för 2,07 m x 2,07 m för 2,57 m x 0,73 m för 2,57 m x 2,57 m för 3,07 m x 3,07 m 2,22 2,83 2,19 2,93 2,67 3,64 4,34 8,7 11,3 9,0 11,5 10,8 14,0 15, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 15

16 Plattformar Våra plattformar uppfyller kraven enligt DIN 4420 och DIN EN 111. I Layher-systemet kan du välja mellan plattformar av varmförzinkat stål, aluminium, trä eller aluminiumram med plywoodskiva. Därmed kan du anpassa ditt val efter användningssätt och ställning, samt ta hänsyn till ditt företags förutsättningar och prioriteringar. Du måste alltid ta hänsyn till bärförmågan hos systemet som helhet. I kombination med plattformslåsen fungerar alla plank som kraftupptagande komponenter. Det behövs inga längsgående horisontalstag eller plandiagonaler på bomlagsnivån. Klorna på Layhers ställningsplank glider vid monteringen lätt in i tvärbommarnas U-profiler, vilket ger en oöverträffat snabb montering. Alla plattformar är godkända för användning som nedfallsskydd utom träplattformar 1,57 m och 2,07 m och stålplank 0,19 m. Om ställningsplank används ska horisontalstag monteras på bomlagsnivå och i vissa fall även plandiagonaler. Skarvning av planken utan överlapp åstadkoms med Upplagsbom. Fiproplattformen har maximal lastbärande förmåga trots sin låga vikt. besparingen är 5,4 kg (22%) jämfört med robustplattformen på 3,07 x 0,61 m. Mindre fysiskt krävande arbetsmoment ger snabbare montering och demontering. Lägre transportvikt minskar risken för överlast och håller bränslekostnaderna nere. Den optimerade Stålplankan T4 med stansade hål i sidorna ger förutom viktbesparingen extra användningsmöjligheter i kombination med stålrör 33,7 mm (se den övre figuren). Tack vare ett förbättrat gavelstycke kan Stålplank T4 placeras med en klo på var sida om en spira och därmed skapa en tät inplankning (se nedre bilden). Stålplank T4, bredd 0,32 m Stålplank, bredd 0,19 m RR-stålplank T4, bredd 0,32 m RR-stålplank, bredd 0,19 m FIPRO plattform, bredd 0,61 m Robustplattform, bredd 0,61 m Upphängning för U-profil Upphängning för runda rör RR-robustplattform, bredd 0,61 m Robustplanka, bredd 0,32 m Stalu-plattformen, utan perforering i aluminium, bredd 0,61 m, är en plattform med extremt låg vikt, hög livslängd och med en robust pånitad ändplåt av stål. Stalu-plattform, bredd 0,61 m 16

17 Benämning Max lastklass Stålplank T4 6 Perforerad, halksäker ,73 x 0,32 1,09 x 0,32 1,29 x 0,32 1, x 0,32 1,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 4,14 x 0,32 6,0 8,4 9,8 10,6 11,6 15,0 18,2 21,5 29, Stålplank 6 Perforerad, halksäker ,73 x 0,19 1,09 x 0,19 1, x 0,19 1,57 x 0,19 2,07 x 0,19 2,57 x 0,19 3,07 x 0,19 5,1 6,4 8,0 8,5 10,2 13,2 15, RR-stålplank T4 6 Upphängning på runda rör, perforerad 6 halksäker. Med inbyggt plattformslås ,73 x 0,32 1,09 x 0,32 1, x 0,32 1,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 7,0 9,4 10,8 12,0 16,0 19,2 22, RR-stålplank 6 Upphängning på runda rör, perforerad, 6 halksäker. Med inbyggt plattformslås ,73 x 0,19 1,09 x 0,19 1,57 x 0,19 2,07 x 0,19 2,57 x 0,19 3,07 x 0,19 5,0 7,0 10,0 12,7 15,5 18, FIPRO plattform, bredd 0,61 m 3 Den glasfiberförstärkta plasten garanterar hög styvhet 3 och god friktion. Konstruktionen tål många års användning även under extrema temperaturförhållanden. 2,57 x 0,61 3,07 x 0,61 17,4 19, Robustplattform 3 Kantprofil av aluminium, plywoodskiva BFU G ,73 x 0,61 1,09 x 0,61 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61 3,07 x 0,61 7,2 9,7 13,1 16,4 20,4 25, RR-robustplattform 3 Upphängning på runda rör. 3 Kantprofil av aluminium, plywoodskiva BFU G ,73 x 0,61 1,09 x 0,61 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61 3,07 x 0,61 7,7 10,2 13,6 16,9 20,9 25, Robustplank ,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 9,9 11,5 14,7 16, Stalu-plattform 6 Plattform i aluminium med gavelstycken i stål ,57 x 0,61 2,07 x 0,61 2,57 x 0,61 3,07 x 0,61 12,1 15,3 18,5 21, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 17

18 Plattformar Stalu-plattformen, bredd 0,19 m eller 0,32 m, är en plattform i aluminium med extremt låg vikt, hög livslängd och med en robust pånitad ändplåt av stål. Stalu-plank, bredd 0,19 m Aluminiumplank är ett ergonomiskt lättviktsalternativ till stålplank samma stabila och halksäkra design med bibehållen hög lastkapacitet. Klämmorna för Stalu-plattformar används för hopkoppling av två intilliggande plattformar med längd 4,14 m. Använd två klämmor i plattformarnas tredjedelspunkter. På så sätt är det möjligt att koppla samman flera Staluplattformar så att de bär lasterna gemensamt. Alu-plank, bredd 0,32 m Alu-plank, teleskopisk 1,57 2,57 m Alu-plank, teleskopisk 1,57 2,57 m är avsett att användas i utjämningsfack. Robustplattform med lucka och stege, bredd 0,61 m Med Robustplattformar med inbyggd lucka och stege skapas invändiga uppgångar i ställningen, som reservtillträdesled eller förflyttning mellan enskilda bomlag. De uppfyller kraven enligt DIN 4420 och DIN EN 111. Levereras med separat eller fastmonterad stege. RR-Robustplattform med lucka och stege, bredd 0,61 m Upphängning på runda rör Alu-plattform med lucka och stege, bredd 0,61 m Upphängning på U-profiler 18

19 Benämning Max lastklass Stalu-plank, bredd 0,19 m 6 Planka i aluminium med gavelstycken i stål Stalu-plank 6 Planka i aluminium med gavelstycken i stål Alu-plank 6 perforerad, halksäker ,57 x 0,19 2,07 x 0,19 2,57 x 0,19 3,07 x 0,19 1,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 4,14 x 0,32 0,73 x 0,32 1,09 x 0,32 1,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 5,6 7,2 8,7 10,2 7,4 9,2 11,0 13,3 18, Klämma för Stalu-plank 0,1 5 # Alu-plank, teleskopisk 1,57 2,57 m 3 2,57 x 0,34 22, ,1 4,4 6,5 8,0 10,0 11,5 Robustplattform med lucka 3 och stege 3 2,57 x 0,61 3,07 x 0,61 25,2 29, RR-robustplattform 3 med lucka och stege 3 2,57 x 0,61 3,07 x 0,61 25,7 29, Alu-plattform 3 med lucka och stege 3 2,57 x 0,61 3,07 x 0,61 26,6 30, Vid runda ställningar täcks hörnen med Hörnplattform stål med inbyggd sparklist. Därmed skapas en jämn plattform med enbart systemkomponenter. Du får en plattformsyta utan snubbelkanter med kontinuerlig sparklist. Hörnplattformen lämpar sig särskilt väl vid höga brand-säkerhetskrav. Montering med 45 mellan facken Montering med 90 mellan facken Exempel på montering Stålstege 2,15 m används i kombination med robustplattform med lucka 3837.XXX eller 3858.XXX anpassad för 2,0 m bomlagshöjd. Hörnplattform med sparklist Hörnplattform, 073 m, stål RR-hörnplattform, 0,36 m, stål Stålstege för plattform med lucka 2,15 m Hörnplattform För ställningsbredd 0,73 m. För vinklar 45 90, med sparklist stål aluminium 3 0,73 x 0,61 21, Hörnplattform, 0,73 m, stål 3 0,73 x 0,73 25, RR-hörnplattform, 0,36 m 3 0,34 x 0,34 6, Stålstege för plattform med lucka 2,15 m nr 3813, nr 3851, nr 3854, nr ,15 x 0,35 8, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 19

20 Plattformar Alu-plattform med lucka, bredd 0,61 m RR-Alu-plattform med lucka, bredd 0,61 m Stålplattform med lucka, bredd 0,64 m Robustplattform med förskjuten lucka, bredd 0,61 m Den förskjutna luckan går att öppna och stänga även när utfyllnadsplank är pålagda. Robustplattform med förskjuten lucka och stege, bredd 0,61 m 20

21 Benämning Max lastklass Alu-plattform med lucka 3 plattform med aluminiumbeläggning 3 och lucka av aluminium 3 1,57 x 0,61 2,07 x 0,61 2,57 x 0,61 3,07 x 0,61 15,1 17,0 20,6 26, RR Alu-plattform med lucka 3 plattform med aluminiumbeläggning 3 och lucka av aluminium. 1,57 x 0,61 2,07 x 0,61 14,7 17, Stålplattform med lucka 4 lucka av aluminium 4 2,07 x 0,64 2,57 x 0,64,9 38, Robustplattform med 3 förskjuten lucka ,57 x 0,61 2,07 x 0,61 2,57 x 0,61 3,07 x 0,61 14,2 17,2 20,5 24, Robustplattform med förskjuten 3 lucka och stege 3 2,57 x 0,61 3,07 x 0,61 25,2 29, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 21

22 Plattformar Utfyllnadsplanken har en hög bärförmåga och används för att skapa täta bomlag runt exempelvis tankar och cisterner. De bör väljas framför träplank då brandskyddskravet är högt. Ytan har minimal halkrisk tack vare samma stansade hålmönster som alla stålplank. Utmärkande egenskaper är: lång livslängd, återanvändningsbara låg vikt jämfört med träplank ingen halkrisk ej brännbara enkel säkring med låsplugg vid placering på stålplank Upplagslängden måste vara minst 10 cm i båda ändar. Utfyllnadsplank Utfyllnadsplank 0,3 m med 1 tapp Utfyllnadsplank 0,3 m med 2 tappar Utfyllnadsplank 0,19 m Utfyllnadsplank 0,19 m med 1 tapp Utfyllnadsplank 0,19 m med 2 tappar Låsplugg för utfyllnadsplank 2 st Låspluggar vid varje upplag säkrar stålplankan mot förskjutning och lyftning. Utfyllnadsplank 0,3 m med 2 tappar, en säkerhetssprint på 2,8 mm vid varje sida. 22

23 Benämning Max lastklass Utfyllnadsplank 0,3 m ,0 x 0,30 1,5 x 0,30 2,0 x 0,30 2,5 x 0, ,3 12,8 15, Utfyllnadsplank 0,3 m med 1 tapp ,0 x 0,30 1,5 x 0,30 2,0 x 0,30 2,5 x 0,30 7,9 10,4 12,9 15, Utfyllnadsplank 0,3 m med 2 tappar ,0 x 0,30 1,5 x 0,30 2,0 x 0,30 2,5 x 0,30 7,9 10,4 12,9 15, Utfyllnadsplank 0,19 m ,0 x 0,19 1,5 x 0,19 2,0 x 0,19 2,5 x 0,19 5,0 6,4 7,7 9, Utfyllnadsplank 0,19 m med 1 tapp ,0 x 0,19 1,5 x 0,19 2,0 x 0,19 2,5 x 0,19 5,1 6,5 7,8 9, Utfyllnadsplank 0,19 m med 2 tappar ,0 x 0,19 1,5 x 0,19 2,0 x 0,19 2,5 x 0,19 5,1 6,5 7,8 9, Låsplugg för utfyllnadsplank av plast, 11 mm 0,08 0, # Säkerhetssprint 2,8 mm 0,08 0, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 23

24 Konsoler Breddning av ställningen är lätt att utföra med hjälp av Konsoler. Dessa monteras i kransen på spiran. Ingen speciell hållfasthetsberäkning krävs i normalfallet innan montering. Samtliga konsoler är konstruerade för en belastning på plattformarna enligt ställningsklass 3. Plattformar på konsoler skall säkras mot oavsiktlig lyftning med Plattformslås. Layher Modulställning Original är så mycket mer än ställningar: du får en komplett systemteknik med tillbehör av hög kvalitet som sörjer för säkerhet och montagefördelar på varje byggarbetsplats. Använd systemkonsoler för snabb breddning av ställningen och för ställningar vid utkragande byggnadsdelar. Konsol, bredd 0, m Konsol, bredd 0,39 m Konsol, bredd 0,73 m Större utkragningar kan göras med hjälp av horisontalbalkar och diagonalstag. Mer information om maxbelastningar finns i monteringsinstruktionen. Konsol, bredd 0,73 m med 2 kilkopplingar RR-konsol, bredd 0,36 m RR-konsol, bredd 0,39 m Med den Teleskopiska RR-konsolen, 0,69 m, erhålls exakt väggavstånd. RR-konsol, bredd 0,69 m justerbar RR-konsol, bredd 0,73 m Diagonalstag för konsol 2,05 m skall användas som stöd under konsoler med 0,73 m längd för att minska det vridande momentet i spirorna. Diagonalstag för konsol 2,05 m Konsol 1,09 m med inbyggd stagning. En tvärbom skall monteras i höjd med undre konsolfästet. Konsol, bredd 1,09 m RR-konsol, bredd 1,09 m Konsol med krokar för rör skapar en plattform oberoende av facklängd. Monteras på två horisontalstag. Konsol med 2 krokar, bredd 0,36 m Konsol med 2 krokar, bredd 0,73 m 24

25 Benämning Konsol för stålplank 0,19 m 0, 3, Konsol för stålplank 0,32 m Konsol för stålplank 0,32 m + 0,32 m eller 1 x 0,61 m Konsol, bredd 0,73 m med 2 kilkopplingar 0,73 m för stålplank 2 x 0,32 m eller 1 x 0,61 m RR-konsol, bredd, 0,36 m, utan tapp för RR-stålplank bredd, 0,32 m RR-konsol för stålplank 0,32 m RR-konsol justerbar 0,39 3, ,73 6, ,73 7, ,36 3, ,39 3, ,69 4, RR-konsol för RR-stålplank 0,32 m + 0,32 m eller 1 x 0,61 m 0,73 6, Diagonalstag för konsol, 0,73 m 2,05 8, Konsol för stålplank, 0,32 m x 3 RR-konsol för RR-stålplank, 0,32 m x 3 1,09 12, ,09 12, Konsol med 2 krokar för upphängning på horisontalstag 0,36 0,73 6,6 8, Stålplank, bredd 0,11 m med kilkopplingar finns i facklängder för inplankning mellan huvudoch konsolplattformen, se sid Konsol, bredd, 0,73 m alternativt U-tvärbom, bredd 0,73 m stagad med diagonal för konsol. Kan även stagas med Diagonalstag 0,73 x 2,0 m. NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 25

26 Fackverk Fackverk stål används för att skapa överbryggningar med bibehållna modulmått. Finns i längder motsvarande 2 x 2,07 m upp till 3 x 2,57 m. Runda rör 48,3 mm, i över- och underkant. Fackverken har kilkopplingar för enkel montering. U-fackverk i stål eller aluminium används för att skapa större inplankade ytor med modulmått. Fackverk stål Mått 0 Skarvtappar kan monteras om spiror skall fästas i konstruktionen. 0 U-tvärbom för fackverk kan monteras ovanpå skarvtapparna om plattformar skall placeras i samma nivå som fackverkens överkant. Information om fackverkens bärighet återfinns i monteringsinstruktionen. Plattformar skall säkras mot oavsiktlig lyftning med hjälp av Plattformslås. U-fackverk, stål Alu U-fackverk U-fackverk, ställningsplank 2,07 m 6 x 0,32 m 2,57 m 7 x 0,32 m and 1 x 0,19 m 3,07 m 9 x 0,32 m 4,14 m 12 x 0,32 m and 1 x 0,19 m 5,14 m 15 x 0,32 m and 1 x 0,19 m 6,14 m 18 x 0,32 m and 1 x 0,19 m Fackverksadapter 0,5 m med 2 kilkopplingar Systemoberoende fackverk återfinns i tillbehörsprislistan. Fackverksadapter 0,5 m med 2 kilkopplingar erbjuder en anslutning mellan alu- eller stålfackverk 4 och modulställning. Mått U-tvärbom för fackverksbalk med tapp Skarvtapp för U-profil inkl. 2 bultar Skarvtapp med halvkoppling Trottoarbalk och intäckning Trottoarbalken är avsedd att skapa en genomgång för fotgängare med 0,73 m eller 1,09 m bred ställning ovanpå. Kontakta Layher för information om korrekt stagning. Det förstärkta sidoskyddet som föreskrivs för takarbeten går snabbt att montera i modulställningen. Sätt fast Sidoskyddsnätet på staget i höjd med plattformen. Skyddsnätet måste spännas fast i varje ögla för att sedan spännas i horisontalstaget. Med snabb fastsättning, spänns sidoskyddsnätet till horisontalstaget vid varje 7 mm. Sparklist och räcke behövs. Trottoarbalk Sidoskyddsnät 10,0 x 2,0 m, Specifikation: maskbredd 100 mm, blå, tillverkad av PPM 4,5 mm, inga knutar. Presenning Presenningar och nät För att skydda trafik och fotgängare kan fasadställningen täckas med presenning och nät. Layhers presenningar och nät är godkända enligt DIN Ställningsnät För sidoskydd, presenningar och nät se tillbehörskatalogen. 26

27 Benämning Fackverk stål 5,14 x 0,5 6,14 x 0,5 7,71 x 0,5 55,2 64,2 82, U-fackverk stål 2,07 x 0,5 2,57 x 0,5 3,07 x 0,5 4,14 x 0,5 5,14 x 0,5 6,14 x 0,5 23,4 29,5 35,6 44,0 55,7 63, Alu-U-fackverk 1,57 2,07 2,57 3,07 4,14 5,14 8,6 12,3 15,2 17,0 24,6 30, Fackverksadapter 0,5 m med 2 kilkopplingar 0,58 8, U-tvärbom för fackverksbalk med topp, stål 0,73 m 1,09 m 0,73 1,09 3,1 4, Skarvtapp för U-profil 1, Skarvtapp med halvkoppling 19 NV 22 NV 1,8 1, Exempel på överbryggning Trottoarbalk Fackverksadapter 0,5 m med 2 kilkopplingar Benämning Trottoarbalk stål 1,57 x 0,5 21, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 27

28 Trapptorn Trapptorn för trånga utrymmen. En markyta på endast 1,57 x 1, m krävs för monteringen. Därmed passar de i de flesta trapphusöppningar i eneller flerfamiljshus. Tack vare användandet av standarddetaljer krävs ett fåtal extradetaljer. Avstånd mellan vilplan kan väljas mellan 2,5 m, 2,75 m och 3,0 m. Max belastning 2,0 kn/m 2. Hållare till trapplejdare U-tvärbom 1, m Ståltrappa 1,25 x 0,6 m Alu-trappor med vilplan Om du behöver en säker och bekväm uppgång även för transport av lättare material som inte inkräktar på arbetsytan kan du bygga ett trapptorn med Aluminiumtrappor. De kan antingen integreras i ställningen eller monteras som ett fristående torn med fyra spiror. Trapplöpen kan vara parallella eller motriktade. Max belastning enligt ställningsklass 3. Alu-trappa T4 Trappräcke RR-Alu-trappa T4 Inneräcke krävs vid motriktade trapplöp och höjer säkerheten vid parallella trapplöp. Inneräcke Fäste för trappräcke

29 Benämning Ståltrappa 1,25 x , U-tvärbom för trappa , 9,0.1 Hållare till trapplejdare för trappa ,786 3, Benämning Alu-trappa T4 höjd 2,0 m 2,57 x 0,64 3,07 x 0,64 21,9 26, Alu-trappa T4 höjd 1,5 m för bomlagshöjd 1,5 m 2,57 x 0,64 21, RR-Alu-trappa T4 höjd 2,0 m för rör 2,57 x 0,64 3,07 x 0, , RR-Alu-trappa T4 höjd 1,0 m, finns även med höjd 1,5 m och för U-bom nedre stöd på mark eller plattform 0,64 14, Trappräcke höjd 2,0 m för rör för 1753.XXX 2,57 3,07 18,1 20, Trappräcke höjd 1,5 m för ,57 17, Inneräcke höjd 2,0 m för 1753.XXX Inneräcke höjd 1,5 m för Inneräcke höjd 1,0 m för ,25 14, ,00 11, ,90 10, Fäste för trappräcke 0, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 29

30 Modultrappa Med Modultrappan byggs låga trappor till exempelvis scener eller ställningar där första bomlaget ligger på mellan 0,6 1,4 m. Valfritt antal trappsteg á 20 cm monteras för att uppnå passande höjd. Bottensteget placeras ovanpå bottenskruvar. Vid transport och förvaring tar detaljerna mycket liten plats. Tillverkas i varmförzinkat stål och klarar en last upp till 3 kn/m 2. Trappstegen sammanfogas med Bult 12 x 65 m och Säkerhetssprint 2,8 m Modultrappa mittsteg Modultrappa toppsteg för U-bom Modultrappa bottensteg Utvändiga steguppgångar kan för extra säkerhet kompletteras med Självstängande grind Grind och Räckesspira 1,7 m bockad. Layhers stegar är godkända enligt DIN EN 131. Sidostyckena måste sättas fast och säkras med fjädersprintar. Grind självstängande 0,73 m, 1,09 m Fjädersprint,11mm Låsning vid skarvning av stege 1004/1002. Stege Sidostycksprofilerna är utformade för anslutning till koppling 48,3 mm. Grind 1,0 m, självstängande Räckesspira 1,7 m, bockad Med lösa Trappvagnstycken monteras en bredare och större trappa. Trappstegen utgörs av vanliga Stålplank med valfri längd. Något som minimerar utrymmeskraven vid transport och lagring. Trappor med bredd upp till 2,07 m kan byggas med en max belastning på 2 kn/m 2. Vagnstyckena är utformade för att vanliga diagonalstag skall kunna monteras som räcken. Trappvagnstycke 200, 10 steg 0,2 2,57 Stålplankslås 30

31 Benämning Modultrappa toppsteg för U-bom med hylsor för bottenskruvar 0,6 0,95 10,7 11, Modultrappa mittsteg med hylsor för bottenskruvar 0,6 0,95 9,2 10, Modultrappa bottensteg 0,6 0,95 6,8 7, Alu-stege aluminium 10 Steg 14 Steg 17 Steg 20 Steg 2,9 x 0,46 4,0 x 0,46 4,9 x 0,46 5,7 x 0,46 7,2 10,0 12,0 14, Stege stål 6 Steg 8 Steg 12 Steg 16 Steg 1,5 x 0,43 2,0 x 0,43 3,0 x 0,43 4,0 x 0,43 12,0 15,0 21,5, Fjädersprint, 11 mm 0, Grind självstängande 0,73 1,09 5,0 6, Grind 1,0 m, självstängande 1,0 9, Räckesspira 1,7 m, bockad 1,7 8, Trappvagnstycke steg 2,0 x 2,57, Stålplankslås 0,05 20 # Exempel på Trapptorn med lösa trappvagnstycken. 10 stålplank används för varje sektion. Bygghöjd 2,0 m. NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 31

32 Trapptorn offentlig miljö Med hjälp av Layhers lösa trappvagnstycken kan mer eller mindre tillfälliga trappor byggas för vitt skilda ändamål. Exempelvis trappor för utrymning (uppfyller kraven för utrymningsvägar), läktare och övergångar vid byggarbetsplatser. Grunden i systemet är standardkomponenter från Layher Modulställning - endast ett fåtal extra detaljer är nödvändiga. Trappstegen utgörs av vanliga stålplank med valfri längd. Trapptorn med en kapacitet på upp till 7 kg/m 2 kan byggas med en bredd på max 2,07 m. För bästa anpassning av höjden finns vagnstycken med en bygghöjd på 1,0 m, 1,5 m och 2,0 m. Trappvagnstycke 0, 9 steg 0,2 0,2 Trappvagnstycke 0, 5 steg 1,57 2,57 Trappräcke 0, 9 steg grind Trappvagnstycke 7, 8 steg 0,17 Trappvagnstycke 7, 5 steg 0,17 1,57 2,57 Trappräcke 7, 8 steg grind Speciellt anpassade trappräcken skapar för offentliga platser ett säkert och godkänt skydd. Avståndet mellan rören i räcket är max 10 cm vilket skapar säkra fallskydd även för barn. Trappräcke 0, 5 steg grind Trappräcke 7, 5 steg grind Beroende på utformning av trappan tillhandahåller Layher detaljer för att skapa en helt jämn och tät plattformsyta. Fast räckesgrind Horisontalstag med täckplåt Täckplåt för kilkoppling dubbel Stålplanka 0,11 m med kilkopplingar används i början och i slutet av varje trappsektion. Trappräckesfäste 32

33 Benämning Trappvagnstycke 0, 9 steg (2,0 m höjd) Trappvagnstycke 0, 5 steg (1,0 m höjd) Trappvagnstycke 7, 8 steg (1,5 m höjd) Trappvagnstycke 7, 5 steg (1,0 m höjd) Trappräcke 0, 9 steg (2,0 m höjd) Trappräcke 0, 5 steg (1,0 m höjd) Trappräcke 7, 8 steg (1,5 m höjd) Trappräcke 7, 5 steg (1,0 m höjd) Fast räckesgrind 0,73 m 1,09 m 1,29 m 1, m 1,57 m 2,07 m 2,57 m Horisontalstag med täckplåt 0,73 m 1,09 m 1,29 m 1, m 1,57 m 2,07 m 2,57 m 2,0 x 2,57 1,0 x 1,57 1,5 x 2,57 1,0 x 1,57 2.,0 x 2,57 1,0 x 1,57 1,5 x 2,57 1,0 x 1,57 0,73 1,09 1,29 1, 1,57 2,07 2,57 0,73 1,09 1,29 1, 1,57 2,07 2,57 Täckplåt för kilkoppling dubbel 1,09 1, 1,57 2,07 Stålplanka 0,11 m med kilkopplingar 0,73 m 1,09 m 1, m 1,57 m 2,07 m 2,57 m 3,07 m 0,73 1,09 1, 1,57 2,07 2,57 3,07 43,5 21,0,0,7 42,5 21,6 39,0 21,1 15,5 19,8 22,5 23,5 25,6 31,6 37,0 5,7 8,3 9,9 10,3 11,9 15,2 19,4 5,0 6,5 7,3 9,7 4,5 5,9 6,9 7,8 9,6 11,5 13, Trappräckesfäste 0, Exempel på uppbyggnad och höjdanpassning för 5 steg /1,0 m. Trappräckesfäste Horisontalstag med täckplåt, alternativt Stålplanka 0,11 m med kilkopplingar NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 33

34 Scentrappor Räcke till scentrappa Scentrappa Horisontalstag 0,9 m Spira 0,26 m, för modultrappor Kopplingar Övergångskoppling fast eller variabel används för anslutning av ställningsrör till spirkransen. Kilkoppling, dubbel används för sammanfogning av två spiror. Övergångskoppling, fast Övergångskoppling, vridbar Kilkoppling, dubbel Övriga kopplingar se tekniska katalogen för tillbehör. Förankring Ställningar måste förankras vinkelrätt mot och parallellt med fasaden. Förankringarna måste kunna ta upp både tryck- och dragkrafter. Förankringsrör 0,80 m fästs vid spiran med en normalkoppling och stagas med en gaffelplåt mot tvärbommens U-profil. Layher tillhandahåller ett brett utbud av olika förankringar. Kontakta oss för mer information. Förankringsrör 0,80 m 34

35 Benämning Scentrappa 1 trappsteg 2 trappsteg 3 trappsteg 2,4 5,5 8, Räcke till scentrappa 1 trappsteg 2 trappsteg 3 trappsteg 6,5 14,0 16, Spira 0,26 m, för modultrappor med tapp 2, Horisontalstag 0,9 m 3, Benämning Övergångskoppling, fast 19 NV 22 NV 1,1 1, Övergångskoppling, vridbar 19 NV 22 NV 1,5 1, Kilkoppling, dubbel 1, Benämning Förankringsrör 0,80 m 0,8 3, NV = Nyckelvidd = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballageenhet 35

36 Sidoskydd för plana tak, räckessäkring Med ett par extra detaljer kan ett tillfälligt skyddsräckeskapas för plana tak. Vanliga Horisontalstag upp till 3,07 m används som räcken och monteras i Räckesstolpen för plana tak. Räckesspira för plana tak Förskjutningsskydd Räckessäkring Underslag för räckesspira Hjulpar Snitt genom plant tak Sparklisthållare Motvikt 19 kg Följ alltid monteringsinstruktionen vid montering och användning. Fallskydd Layher Montageräcke skapar en säker arbetsplats även för den som monterar ställningen. Det monteras från det färdiga bomlaget och ger ett fallskydd på nästa bomlag även innan horisontalstagen monterats. Montageräckesstolpen passar på alla typer av 48,3 mm rör. De två detaljerna är tillverkade i aluminium och passar facklängder upp till 3, 07 m. Rotera för fastsättning av montagestolpe Montagestolpe ett räcke Montagestolpe två räcken Ihopsättning Montageräcke teleskopiskt av aluminium 2,00 3,07 m Längder Artikel L min. L max. Montageräcke 1,57 / 2,07 m 1,57 m 2,90 m Montageräcke 2,57 / 3,07 m 2,20 m 3,70 m 36
