1 LÄTTARE BETYDER ENKLARE. LÄTTARE BETYDER BÄTTRE. LI GH HT Y HE R A L T W EI G // DEN NYA DIMENSIONEN INOM STÄLLNINGSBYGGNAD

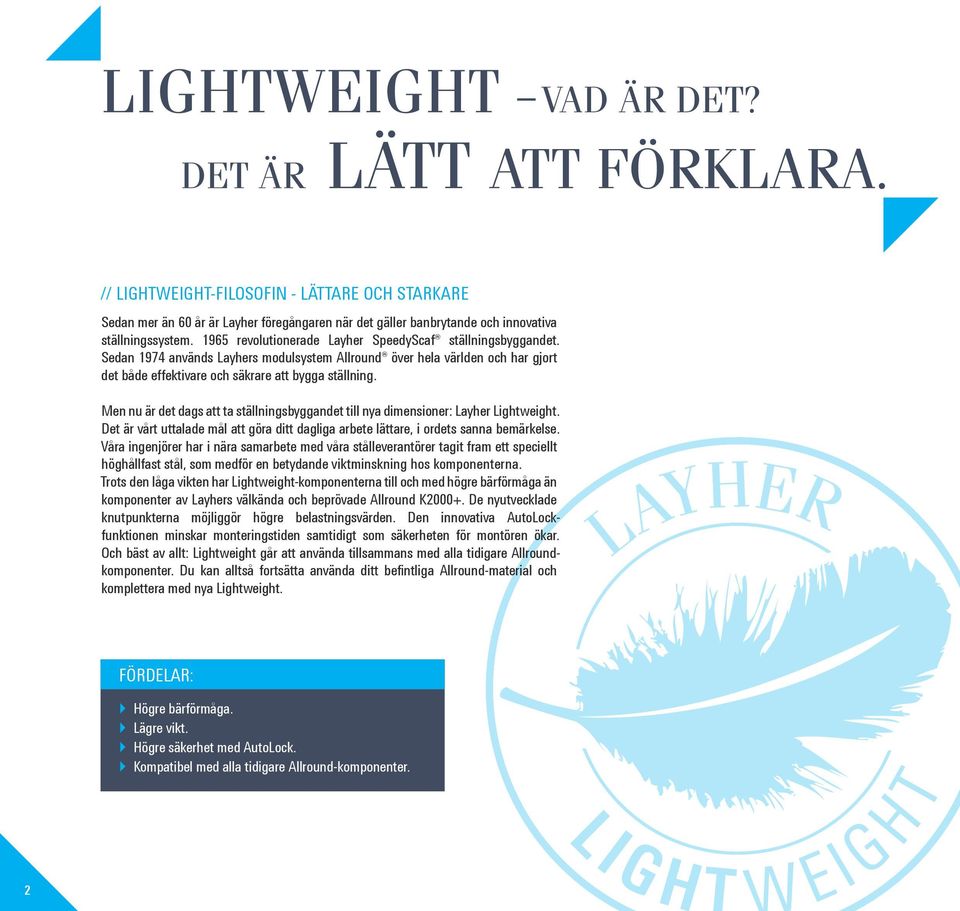

2 LIGHTWEIGHT VAD ÄR DET? DET ÄR LÄTT ATT FÖRKLARA. // LIGHTWEIGHT-FILOSOFIN - LÄTTARE OCH STARKARE Sedan mer än 60 år är Layher föregångaren när det gäller banbrytande och innovativa ställningssystem revolutionerade Layher SpeedyScaf ställningsbyggandet. Sedan 1974 används Layhers modulsystem Allround över hela världen och har gjort det både effektivare och säkrare att bygga ställning. Men nu är det dags att ta ställningsbyggandet till nya dimensioner: Layher Lightweight. Det är vårt uttalade mål att göra ditt dagliga arbete lättare, i ordets sanna bemärkelse. Våra ingenjörer har i nära samarbete med våra stålleverantörer tagit fram ett speciellt höghållfast stål, som medför en betydande viktminskning hos komponenterna. Trots den låga vikten har Lightweight-komponenterna till och med högre bärförmåga än komponenter av Layhers välkända och beprövade Allround K De nyutvecklade knutpunkterna möjliggör högre belastningsvärden. Den innovativa AutoLockfunktionen minskar monteringstiden samtidigt som säkerheten för montören ökar. Och bäst av allt: Lightweight går att använda tillsammans med alla tidigare Allroundkomponenter. Du kan alltså fortsätta använda ditt befintliga Allround-material och komplettera med nya Lightweight. LAYHER FÖRDELAR: 2 Högre bärförmåga. Lägre vikt. Högre säkerhet med AutoLock. Kompatibel med alla tidigare Allround-komponenter. L I G H E I G H T

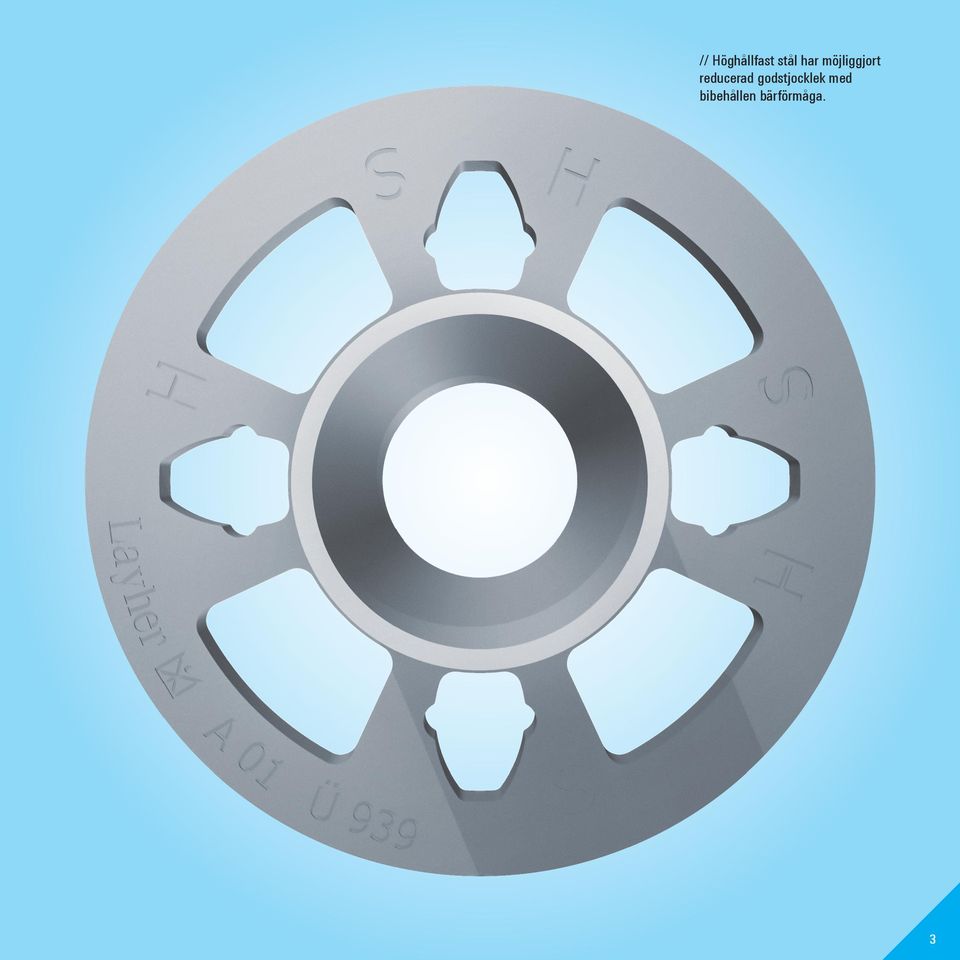

3 // Höghållfast stål har möjliggjort reducerad godstjocklek med bibehållen bärförmåga. 3

4 DU KAN LÄTT LÄMNA KONKURRENTERNA BAKOM DIG. // SNABBARE ATT MONTERA OCH DEMONTERA - GÖR DET LÄTTARE Omkring 80% av kostnaderna för ställningsbyggnation utgörs av lastning, transport, lossning samt montage och demontage av ställningarna på arbetsplatsen. Nu kan du direkt påverka dessa kostnader. Eftersom godstjockleken är mindre minskar vikten avsevärt och monteringstiden kan reduceras med omkring 10%, utan att kompromissa med bärförmågan. Skarvtapparna är statiskt optimerade för högre bärförmåga och är verifierade för både drag och tryckkrafter. Den ökade kontaktytan innebär en optimerad lastöverföring i spirskarvarna och skarvtappen minimerar snedställningen. Tack vare hålen i spirskraven kan spiran dessutom sprintas och därmed även användas för hängställningar och väderskyddstak. Man slipper då lägga tid på att montera separata skarvrör och behöver inte lagerföra särskilda spiror för hängställningar. Layher ger helt enkelt mer möjligheter. FÖRDELAR: Tidsbesparande montering och demontering på arbetsplatsen. Minskade kostnader tack vare ca 10 % snabbare montering. Högre bärförmåga trots reducerad godstjocklek ger lägre vikt. Samma spira kan användas för hängställningar vilket ger minskad lagerhållning. 4

5 // Eftersom systemet väger mindre är det möjligt att bygga högre eller öka nyttolasten vid samma bygghöjd som tidigare. // Lightweight-komponenter känns igen på de klarröda etiketterna med Layher Lightweight-sigillet. 5

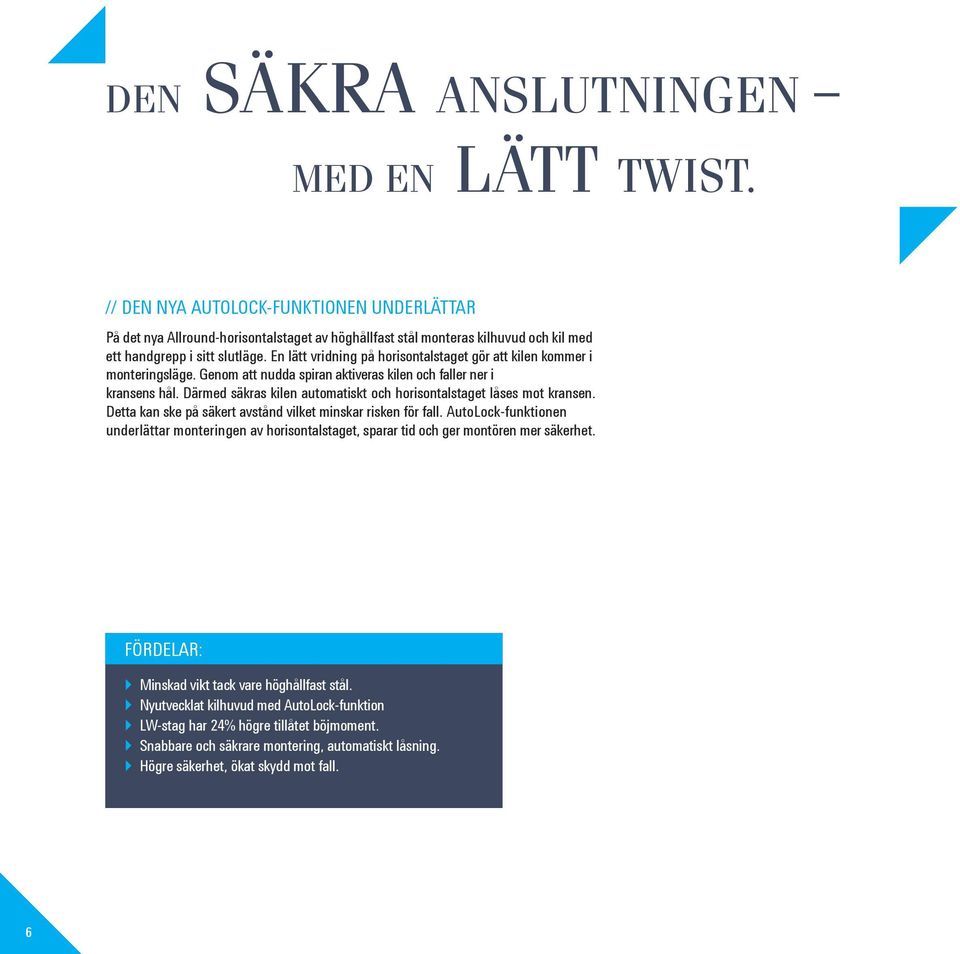

6 DEN SÄKRA ANSLUTNINGEN MED EN LÄTT TWIST. // DEN NYA AUTOLOCK-FUNKTIONEN UNDERLÄTTAR På det nya Allround-horisontalstaget av höghållfast stål monteras kilhuvud och kil med ett handgrepp i sitt slutläge. En lätt vridning på horisontalstaget gör att kilen kommer i monteringsläge. Genom att nudda spiran aktiveras kilen och faller ner i kransens hål. Därmed säkras kilen automatiskt och horisontalstaget låses mot kransen. Detta kan ske på säkert avstånd vilket minskar risken för fall. AutoLock-funktionen underlättar monteringen av horisontalstaget, sparar tid och ger montören mer säkerhet. FÖRDELAR: Minskad vikt tack vare höghållfast stål. Nyutvecklat kilhuvud med AutoLock-funktion LW-stag har 24% högre tillåtet böjmoment. Snabbare och säkrare montering, automatiskt låsning. Högre säkerhet, ökat skydd mot fall. 6

7 // Den nyutvecklade kilhuvudet med AutoLock-funktion ger ökad säkerhet vid ställningsbyggnation. Så fungerar AutoLock: 1. Vrid spiran före montering och luta den en aning framåt. 2. Kilhuvudet i monteringsposition. 3. Spiran aktiverar kilen. 4. Kilen faller ner i hålet. 5. Låst anslutning. 6. Kraftöverförande anslutning

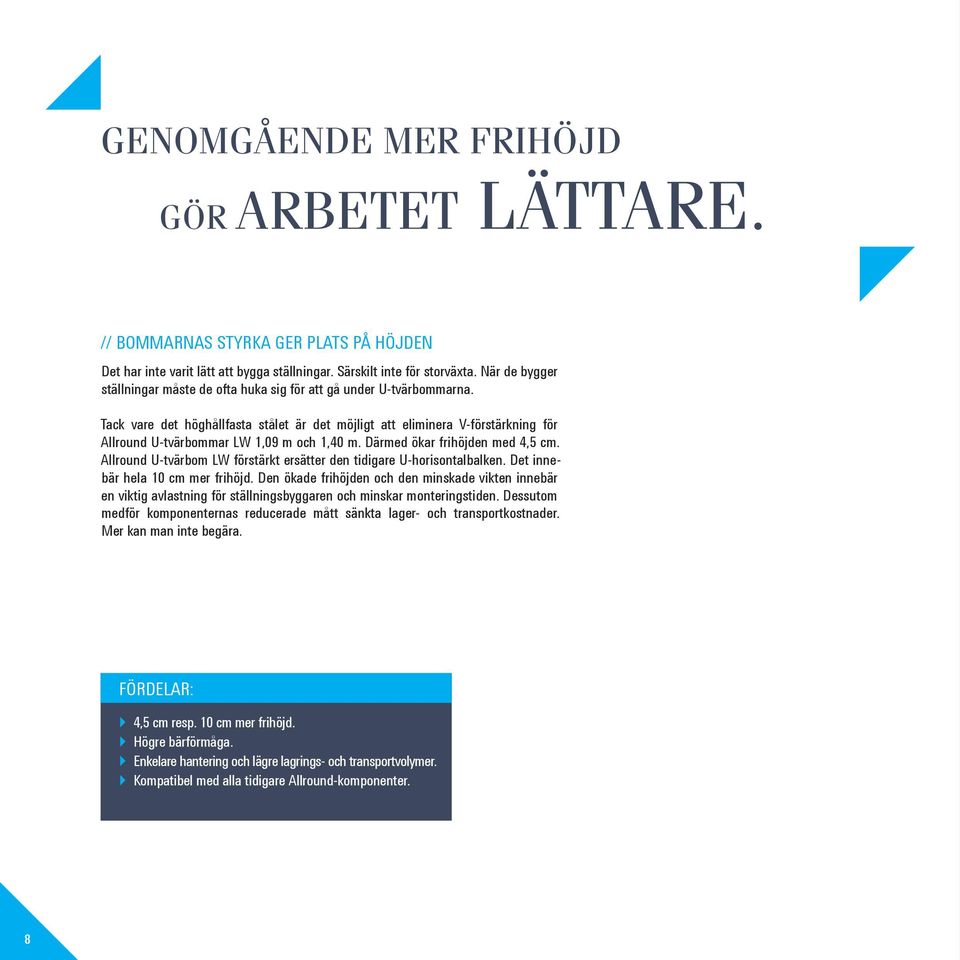

8 GENOMGÅENDE MER FRIHÖJD GÖR ARBETET LÄTTARE. // BOMMARNAS STYRKA GER PLATS PÅ HÖJDEN Det har inte varit lätt att bygga ställningar. Särskilt inte för storväxta. När de bygger ställningar måste de ofta huka sig för att gå under U-tvärbommarna. Tack vare det höghållfasta stålet är det möjligt att eliminera V-förstärkning för Allround U-tvärbommar LW 1,09 m och 1,40 m. Därmed ökar frihöjden med 4,5 cm. Allround U-tvärbom LW förstärkt ersätter den tidigare U-horisontalbalken. Det innebär hela 10 cm mer frihöjd. Den ökade frihöjden och den minskade vikten innebär en viktig avlastning för ställningsbyggaren och minskar monteringstiden. Dessutom medför komponenternas reducerade mått sänkta lager- och transportkostnader. Mer kan man inte begära. FÖRDELAR: 4,5 cm resp. 10 cm mer frihöjd. Högre bärförmåga. Enkelare hantering och lägre lagrings- och transportvolymer. Kompatibel med alla tidigare Allround-komponenter. 8

9 // Genom att använda höghållfast stål kan frihöjden ökas med upp till 10 cm. 9

10 // Tungt arbete i hukade ställning kan leda till belastning på kroppen. Det kan man lätt undvika. LASTA BILEN EFFEKTIVARE INGENTING KAN VARA LÄTTARE. // LÄTT ATT MINSKA TRANSPORTKOSTNADERNA Layhers Lightweight-komponenter bidrar till ytterligare besparingar i transportkostnader. I det flesta fall är det inte volymen utan vikten som begränsar lastbilens maximala lastkapacitet. Exempel: En lastbil med 23 ton tillåten nyttolast. På denna lastbil kunde man tidigare lasta komponenter motsvarande ca m 3 ställning. Med Lightweight-komponenter ökar den tillåtna lastvolymen till motsvarande ca m 3. Det betyder en ökning på 12%. Detta ger betydligt färre transporter genom att lastkapaciteten utnyttjas mer effektivt. Det ger besparingar på bränsle och arbetstid, samtidigt som miljön skonas. Dessutom mår ställningsbyggarnas ryggar bättre, eftersom allt blir märkbart lättare. FÖRDELAR: Minskade tranportkostnader. Ca 12% ökad transporteffektivitet. Minskad kroppsbelastning för ställningsbyggaren. Färre transporter är bättre för miljön. 10

11 // Permissible Tillåten nyttolast truck avgör payload lastbilens is determined kapacitet. by weight not volume.

12 LAYHER L I G H T W E I G H T // LÄTTARE ÄR LIKA MED EFFEKTIVARE - NU FÅR YTTERLIGARE EN PALL PLATS PÅ LASTBILEN ALLROUND ALLROUND LIGHTWEIGHT FÖRDEL Horisontalstag 8 pallar 9 pallar +1 pall Spiror 8 pallar 9 pallar +1 pall

13 // Tack vare komponenternas låga vikt kan lastbilens kapacitet ökas med cirka 12%. 13

14 ALLROUND LIGHTWEIGHT Lightweight-komponenterna är typkontrollerade av SP - Sveriges Tekniska Forskningsinstitut (typkontrollintyg nr ) // ALLROUND SPIRA LW När godstjockleken reduceras från 3,2 till 2,8 mm minskar vikten med upp till 14%. Spirornas förbättrade bärförmåga möjliggör högre bygghöjd än tidigare eller ökad nyttolast med samma bygghöjd. Transportkostnaderna minskar tack vare 12% bättre utnyttjad lastkapacitet. Optimerade skarvtappar med mindre spel innebär bättre kraftöverföring. Hängställningar blir möjliga även för spira med integrerad tapp. Kompatibel med alla tidigare Allround-komponenter. BETECKNING ALLROUND SPIROR* ALLROUND SPIROR LW* VIKT- BESPARING AR spira LW 1,00 m 5,5 kg 4,9 kg - 0,6 kg AR spira LW 1,50 m 7,8 kg 7,1 kg - 0,7 kg AR spira LW 2,00 m 10,1 kg 9,3 kg - 0,8 kg AR spira LW 2,50 m 12,4 kg 11,5 kg - 0,9 kg AR spira LW 3,00 m 14,6 kg 13,7 kg - 0,9 kg AR spira LW 4,00 m 19,2 kg 18,1 kg - 1,1 kg // För att se produktvideon för Allround Lightweight: scanna in QR-koden här. // ALLROUND SPIRA LW LAYHER L I G H T W E I G H T VIKT- MINSKNING UPP TILL 1,1 KG 14

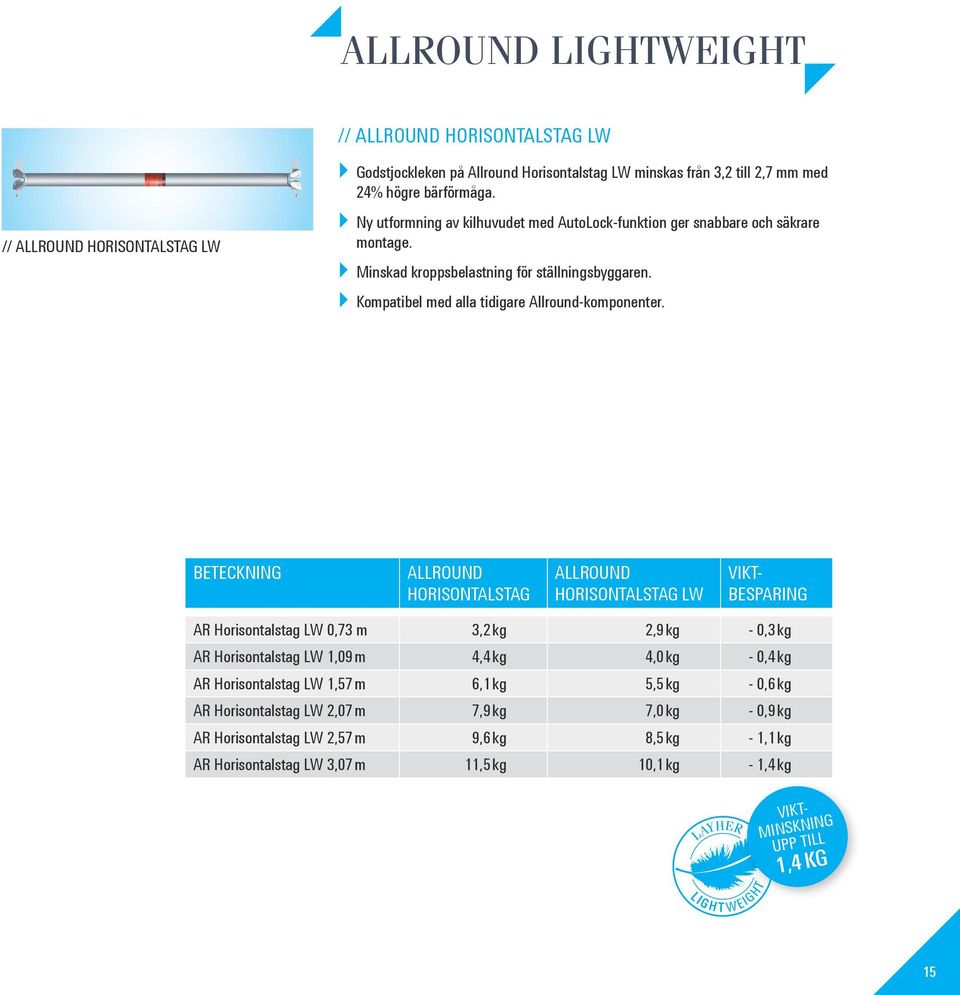

15 ALLROUND LIGHTWEIGHT // ALLROUND HORISONTALSTAG LW // ALLROUND HORISONTALSTAG LW Godstjockleken på Allround Horisontalstag LW minskas från 3,2 till 2,7 mm med 24% högre bärförmåga. Ny utformning av kilhuvudet med AutoLock-funktion ger snabbare och säkrare montage. Minskad kroppsbelastning för ställningsbyggaren. Kompatibel med alla tidigare Allround-komponenter. BETECKNING ALLROUND HORISONTALSTAG ALLROUND HORISONTALSTAG LW VIKT- BESPARING AR Horisontalstag LW 0,73 m 3,2 kg 2,9 kg - 0,3 kg AR Horisontalstag LW 1,09 m 4,4 kg 4,0 kg - 0,4 kg AR Horisontalstag LW 1,57 m 6,1 kg 5,5 kg - 0,6 kg AR Horisontalstag LW 2,07 m 7,9 kg 7,0 kg - 0,9 kg AR Horisontalstag LW 2,57 m 9,6 kg 8,5 kg - 1,1 kg AR Horisontalstag LW 3,07 m 11,5 kg 10,1 kg - 1,4 kg LAYHER L I G H T W E I G H T VIKT- MINSKNING UPP TILL 1,4 KG 15

16 ALLROUND LIGHTWEIGHT // ALLROUND U-TVÄRBOM LW Viktminskning för Allround U-tvärbom LW 1,09 m och 1,40 m med 1,3 kg resp. 2,1 kg. När V-förstärkningen inte längre behövs ökar frihöjden med 4,5 cm - med bibehållen bärförmåga. För Allround U-tvärbom LW förstärkt ökar frihöjden med hela 10 cm eftersom horisontalbalken inte längre behövs. Trots det har bärförmågan kunnat ökas med upp till 114%. Minskad kroppsbelastning för ställningsbyggaren. Kompatibel med alla tidigare Allround-komponenter. // ALLROUND U-TVÄRBOM LW // ALLROUND U-TVÄRBOM LW FÖRSTÄRKT FACKLÄNGD ALLROUND U-TVÄRBOM FÖRSTÄRKT ALLROUND U-TVÄRBOM LW VIKTBESPARING 1,09 m 5,7 kg 4,4 kg - 1,3 kg - 22,8 % 1,40 m 7,5 kg 5,4 kg - 2,1 kg - 28,0 % LAYHER L I G H T W E I G H T VIKT- MINSKNING UPP TILL 2,1 KG FACKLÄNGD ALLROUND U-HORISONTALBALK ALLROUND U-TVÄRBOM LW FÖRSTÄRKT Jämnt fördelad linjelast q [kn/m] Punktbelastning P i mitten [kn] Vikt [kg] Jämnt fördelad linjelast q [kn/m] Punktbelastning P i mitten [kn] Vikt [kg] LASTÖKNING Jämnt fördelad linjelast q [kn/m] Punktbelastning P i mitten [kn] 1,57 m 15,2 8,0 9,4 17,7 17,1 9,4 16,4 % 113,8 % 2,07 m 8,7 6,9 12,1 13,0 12,9 12,7 49,4 % 87,0 % 2,57 m 5,1 5,3 15,2 8,4 10,4 15,7 64,7 % 96,2 % 3,07 m 3,6 5,2 17,6 5,0 8,7 19,0 38,9 % 67,3 % // För att se produktvideon för Allround Lightweight: scanna in QR-koden här. LAYHER L I G H T W E I G H T BÄRLAST- ÖKNING UPP TILL 114 % 16

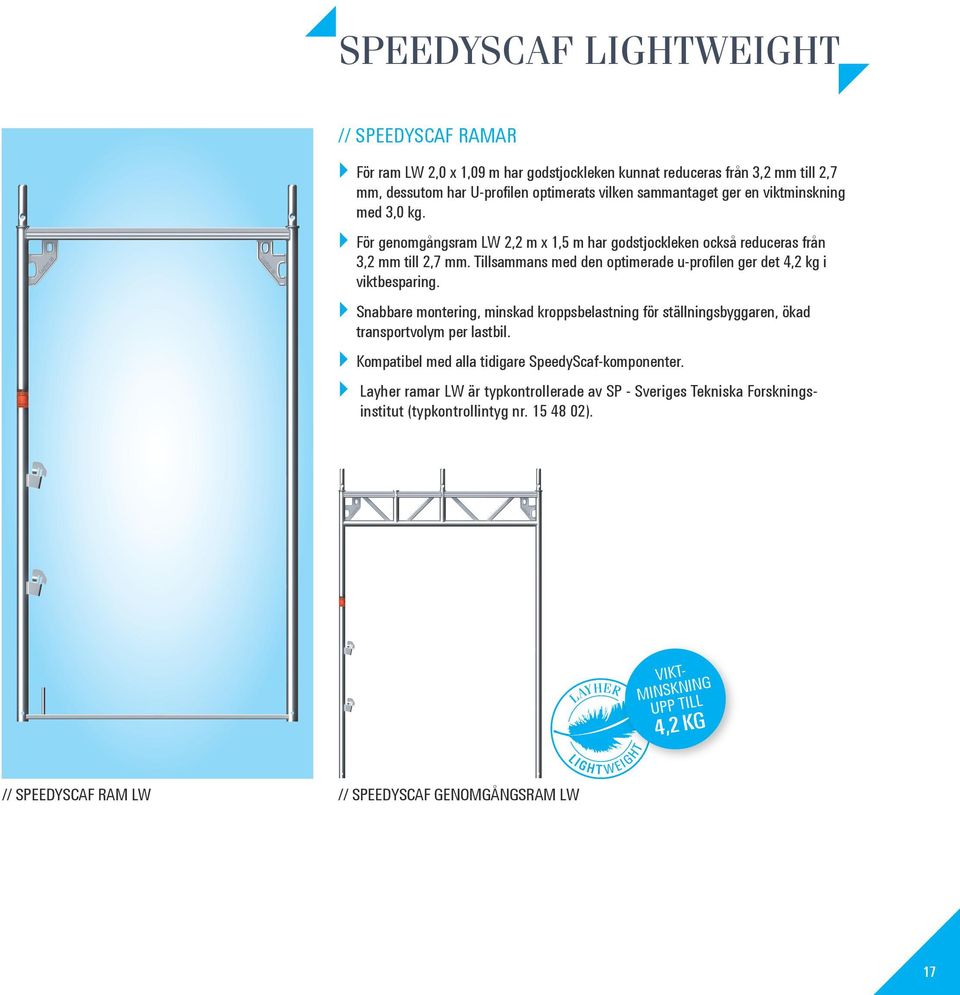

17 SPEEDYSCAF LIGHTWEIGHT // SPEEDYSCAF RAMAR För ram LW 2,0 x 1,09 m har godstjockleken kunnat reduceras från 3,2 mm till 2,7 mm, dessutom har U-profilen optimerats vilken sammantaget ger en viktminskning med 3,0 kg. För genomgångsram LW 2,2 m x 1,5 m har godstjockleken också reduceras från 3,2 mm till 2,7 mm. Tillsammans med den optimerade u-profilen ger det 4,2 kg i viktbesparing. Snabbare montering, minskad kroppsbelastning för ställningsbyggaren, ökad transportvolym per lastbil. Kompatibel med alla tidigare SpeedyScaf-komponenter. Layher ramar LW är typkontrollerade av SP - Sveriges Tekniska Forskningsinstitut (typkontrollintyg nr ). LAYHER L I G H T W E I G H T VIKT- MINSKNING UPP TILL 4,2 KG // SPEEDYSCAF RAM LW // SPEEDYSCAF GENOMGÅNGSRAM LW 17

18 DEN NYA LÄTTHETEN FRÅN LAYHER. // INVESTERA I EN GEMENSAM FRAMTID Mer Möjligheter Med Lightweight-programmet har Layher satt en ny milstolpe för ställningssystem och än en gång visat att man är ledande när det gäller innovationer. Lightweight är Layhers största utvecklingsprogram de senaste åren och har haft ett uttalat mål: att på alla sätt göra ställningsbyggandet ännu lättare, säkrare och mer ekonomiskt för våra kunder. Layher Lightweight revolutionerar det krävande ställningsbyggandet. Tack vare att vi använder höghållfast stål kan godstjockleken reduceras, vilket påtagligt minskar vikten, samtidigt som det ger högre bärförmåga hos samtliga komponenter jämfört med konventionellt stål. Ställningsbyggandet blir lättare och snabbare och transportkostnaderna lägre. LAYHER L I G H T W E I G H T 18

19 // BESPARINGSPOTENTIAL GENOM ATT MONTERA/DEMONTERA ALLROUND LW FEM GÅNGER PER ÅR. MATERIALKOSTNADER PER ÅR: 20 % TRANSPORTKOSTNADER PER ÅR: 7 % MONTERINGS- OCH DEMONTERINGS- KOSTNADER PER ÅR: 73 % // Transport-, monterings- och demonteringskostnaderna utgör de största kostnaderna. Här visar sig fördelarna med Allround Lightweight. 19

20 Layher AB Box 2015 Hästhagsvägen Upplands Väsby Telefon: Telefax: E-post: info@layher.se
