1 - hög kvalitet och flexibla lösningar till konkurrenskraftiga priser Produktkatalog Frame

2 Hög kvalitet och flexibla lösningar till konkurrenskraftiga priser Ramställningen Frame Frame tillverkas i aluminium och erbjuder hög stabilitet och säkerhet kombinerat med enkelhet och snabbhet. Frame är med sin låga vikt, skruvfria montering och logiska byggprincip lämplig för lättare fasadarbeten, såsom puts-, snickeri- och måleriarbeten.

3 Ställningstrailer m 2 ramställning i aluminium Varför krångla till det? Vi erbjuder nu den ultimata lösningen för mindre företag, uthyrare och privatpersoner: en färdiglastad ställningstrailer med 110 m 2 komplett ramställning. Det är bara att koppla på kärran på bilen och köra till nästa jobb. Kärran är bromsad och får köras med B-körkort under förutsättning att gällande trafikregler efterlevs. Kontakta oss gärna för en materialspecifikation.

4 Bottenskruvar & låsbyglar BOTTENSKRUV Används i botten av ställningen. Eftersom höjden kan anpassas är det möjligt att kompensera för eventuella ojämnheter eller nivåskillnader i underlaget. Detaljer Ledad LÅSBYGEL Används för att låsa ramar, L-bommar och toppstopp. Förhindrar avlyftning Ramar STÄLLNINGSRAM Aluminium. Ø 48.3 x 4.0 mm. Monteras på bottenskruvarna eller annan ram. Utrustade med sparklisthållare samt killås för skyddsräcken. Inplankningen monteras i de övre tvärbalkarnas u-profiler. Fungerar även som inplankningslås L-BOM Aluminium. Ø 48.3 x 4.0 mm. Monteras ovanpå ställningsramarna på översta bomlag. Utrustade med sparklisthållare samt killås för skyddsräcken. Fungerar även som inplankningslås TOPPSTOPP Aluminium. Ø 48.3 x 4.0 mm. Monteras ovanpå de övre, yttre ställningsramarna och bildar gavelavslut på översta bomlag. Utrustade med sparklisthållare samt killås för skyddsräcken. Fungerar även som inplankningslås

5 Ramar forts. LASTPALL FÖR STÄLLNINGSRAMAR Rymmer upp till 21 upprättstående ställningsramar med systembredd 0.73 m. Utrustade med lyftöglor och gaffelöppningar Räcken SKYDDSRÄCKE, DUBBELT Aluminium. Ø 40.0 x 2.5 mm. Monteras i ställningsramarnas killås. Räckena fungerar som sidoskydd och har på samma gång en diagonalt förstärkande inverkan på ställningen SKYDDSRÄCKE, ENKELT Ø 33.7 x 2.9 mm. Monteras i ställningsramarnas killås och fungerar som sidoskydd ÄNDSTOPP Ø 33.7 x 2.9 mm. Monteras i de yttre ställningsramarna och bildar gavelavslut på varje ställningsplan. Utrustade med en påsvetsad halvkoppling för enkel montering

6 Plattformar U-PLYWOODPLATTFORM Aluminiumram med plywoodbeklädnad. Monteras i ställningsramarnas övre tvärbalkars u-profiler U-GLASFIBERPLATTFORM Aluminiumram med glasfiberbeklädnad. Monteras i ställningsramarnas övre tvärbalkars u-profiler Plank U-ALUMINIUMPLANK Aluminium. Monteras i ställningsramarnas övre tvärbalkars u-profiler Sparklister SPARKLIST Trä/varmförzinkat stål. Monteras i ställningsramarnas integrerade sparklisthållare. Ändarna är spikade för att förhindra sprickbildningar. För märkning med företagsnamn, se s

7 Sparklister, forts. GAVELSPARKLIST Trä/varmförzinkat stål. Används till ställningens gavelsidor. En sparklisthållare, art.nr , måste monteras på den ramspira som inte har en integrerad sådan SPARKLISTHÅLLARE Vid användning av gavelsparklist måste en sparklisthållare monteras på den av ställningsramens spiror som inte har en integrerad sådan GAVELSPARKLIST MED HÅLLARE Trä/varmförzinkat stål. Används till ställningens gavelsidor. Beslaget innebär att någon sparklisthållare inte behöver monteras Stag VERTIKAL-DIAGONALSTAG Ø 42.4 mm. Förstärker ställningen horisontellt och skall monteras i minst vart femte fack med början i ytterfacken. Utrustade med vridbar kilkoppling i ena änden förutom för sektionsmåtten 1.57/2.07 x 2.00 m då stagen har två halvkopplingar. Sektionsmått x x x x

8 Stag, forts. HORISONTALSTAG Ø 48.3 mm. Monteras i botten av de nedre ramarna i stagfacken. Kan även användas vid montering av utvändig trappa Stegplattformar U-STEGPLATTFORM Aluminiumram med plywoodbeklädnad. Monteras i ställningsramarnas övre tvärbalkars u-profiler. Utrustade med lucka och stege för åtkomst till nästa bomlag U-STEGPLATTFORM UTAN STEGE Aluminiumram med plywoodbeklädnad. Monteras i ställningsramarnas övre tvärbalkars u-profiler. Utrustade med lucka för åtkomst till nästa bomlag. Stege (art.nr ) säljes separat STEGE TILL STEGPLATTFORM Aluminium. Separat stege till stegplattform

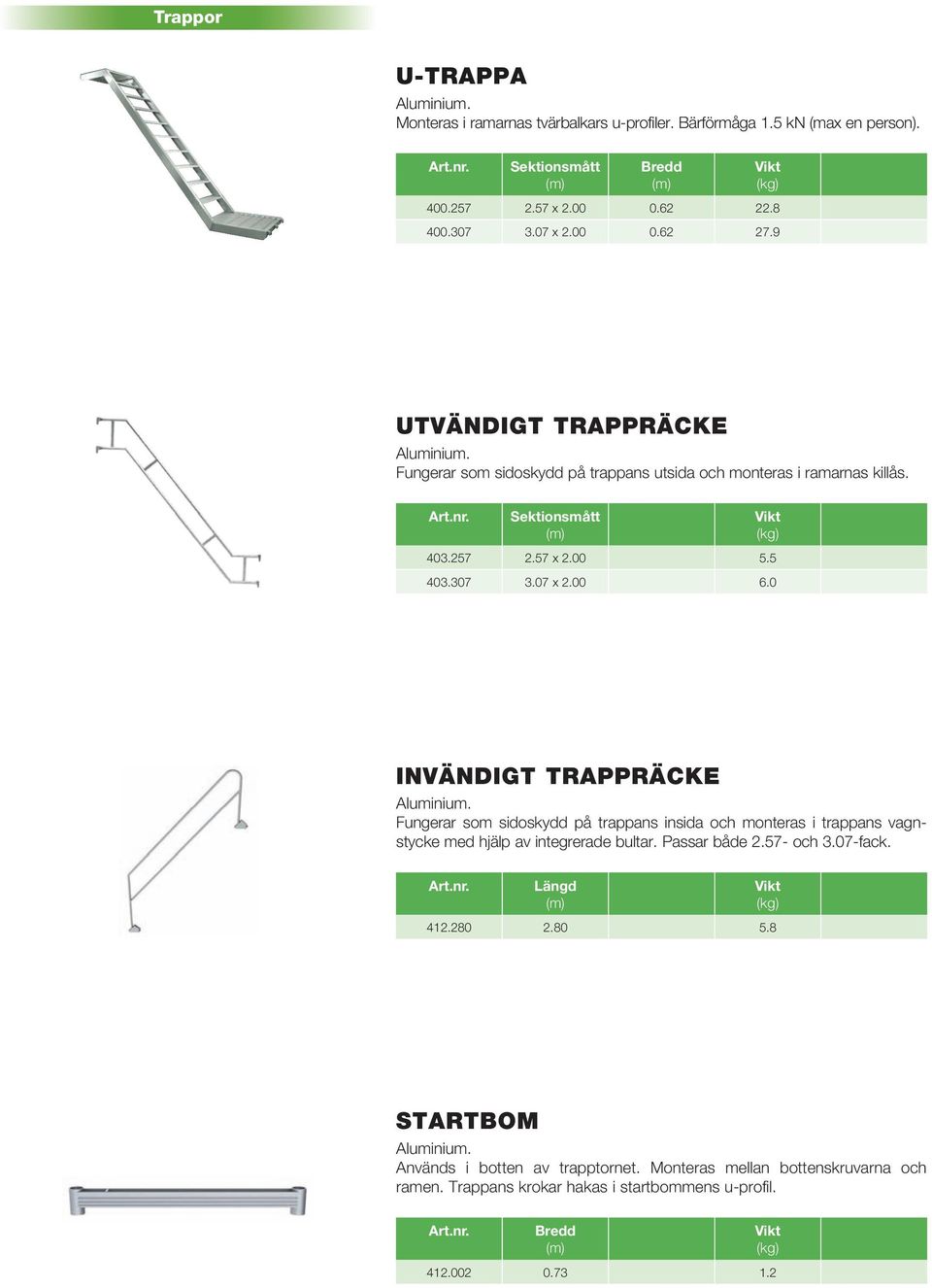

9 Trappor U-TRAPPA Aluminium. Monteras i ramarnas tvärbalkars u-profiler. Bärförmåga 1.5 kn (max en person). Sektionsmått x x UTVÄNDIGT TRAPPRÄCKE Aluminium. Fungerar som sidoskydd på trappans utsida och monteras i ramarnas killås. Sektionsmått x x INVÄNDIGT TRAPPRÄCKE Aluminium. Fungerar som sidoskydd på trappans insida och monteras i trappans vagnstycke med hjälp av integrerade bultar. Passar både och 3.07-fack STARTBOM Aluminium. Används i botten av trapptornet. Monteras mellan bottenskruvarna och ramen. Trappans krokar hakas i startbommens u-profil

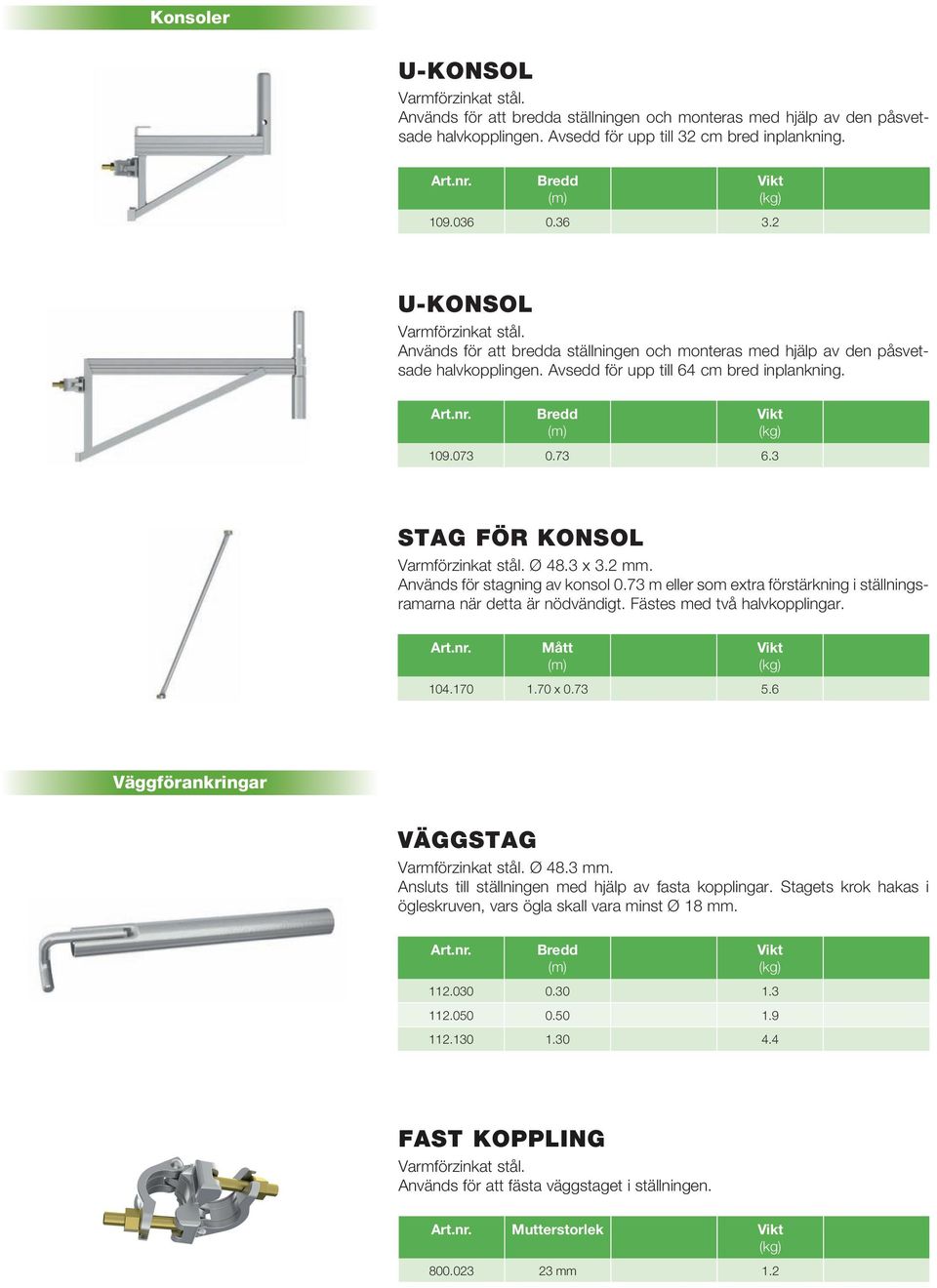

10 Konsoler U-KONSOL Används för att bredda ställningen och monteras med hjälp av den påsvetsade halvkopplingen. Avsedd för upp till 32 cm bred inplankning U-KONSOL Används för att bredda ställningen och monteras med hjälp av den påsvetsade halvkopplingen. Avsedd för upp till 64 cm bred inplankning STAG FÖR KONSOL Ø 48.3 x 3.2 mm. Används för stagning av konsol 0.73 m eller som extra förstärkning i ställningsramarna när detta är nödvändigt. Fästes med två halvkopplingar. Mått x Väggförankringar VÄGGSTAG Ø 48.3 mm. Ansluts till ställningen med hjälp av fasta kopplingar. Stagets krok hakas i ögleskruven, vars ögla skall vara minst Ø 18 mm FAST KOPPLING Används för att fästa väggstaget i ställningen. Mutterstorlek mm 1.2

11 Väggförankringar, forts. ÖGLESKRUV Elförzinkat stål. Ögla Ø 20 mm. Förankras i huskroppen varvid väggstagets krok träds genom öglan. Skruven kan fästas direkt i trä, men vid montering i sten måste plastplugg användas. (mm) PLASTPLUGG Plast. Används när ögleskruven skall förankras i sten, betong, murbruk etc. Mått (g) mm, Ø12 mm mm, Ø14 mm 20 Extratillbehör RÄCKESSTOLPE Aluminium. Ø 48.3 x 4.0 mm. Monteras exempelvis ovanpå konsol och fästes med en låsbygel. Utrustade med sparklisthållare samt killås för montering av räcken RÄCKESKOPPLING Monteras på ställningsramarna och kan exempelvis användas när räcken skall monteras på ställningens insida Läs mer på

12 Gör dina egna beräkningar med MapMax Tiden då materialåtgången till ett projekt räknades ut för hand är sedan länge förbi. I dag beräknas detta snabbt och enkelt med ett dataprogram. Vi har nu tagit fram MapMax en mjukvara som är specialanpassad för MonZons ställningsmaterial. Genom att mata in grunddatan för aktuellt projekt bygger programmet med automatik upp ställningen på uppritat objekt och levererar samtidigt en komplett materiallista. Programmet levererar även monterings- och demonteringstider som är baserade på verkliga tidsstudier samt presenterar objektet i samtliga vyer. I 3D-vyn är även zoomning, panorering samt rotering möjligt. MapMax är med andra ord ett kraftfullt verktyg för ställningsentreprenörer.
