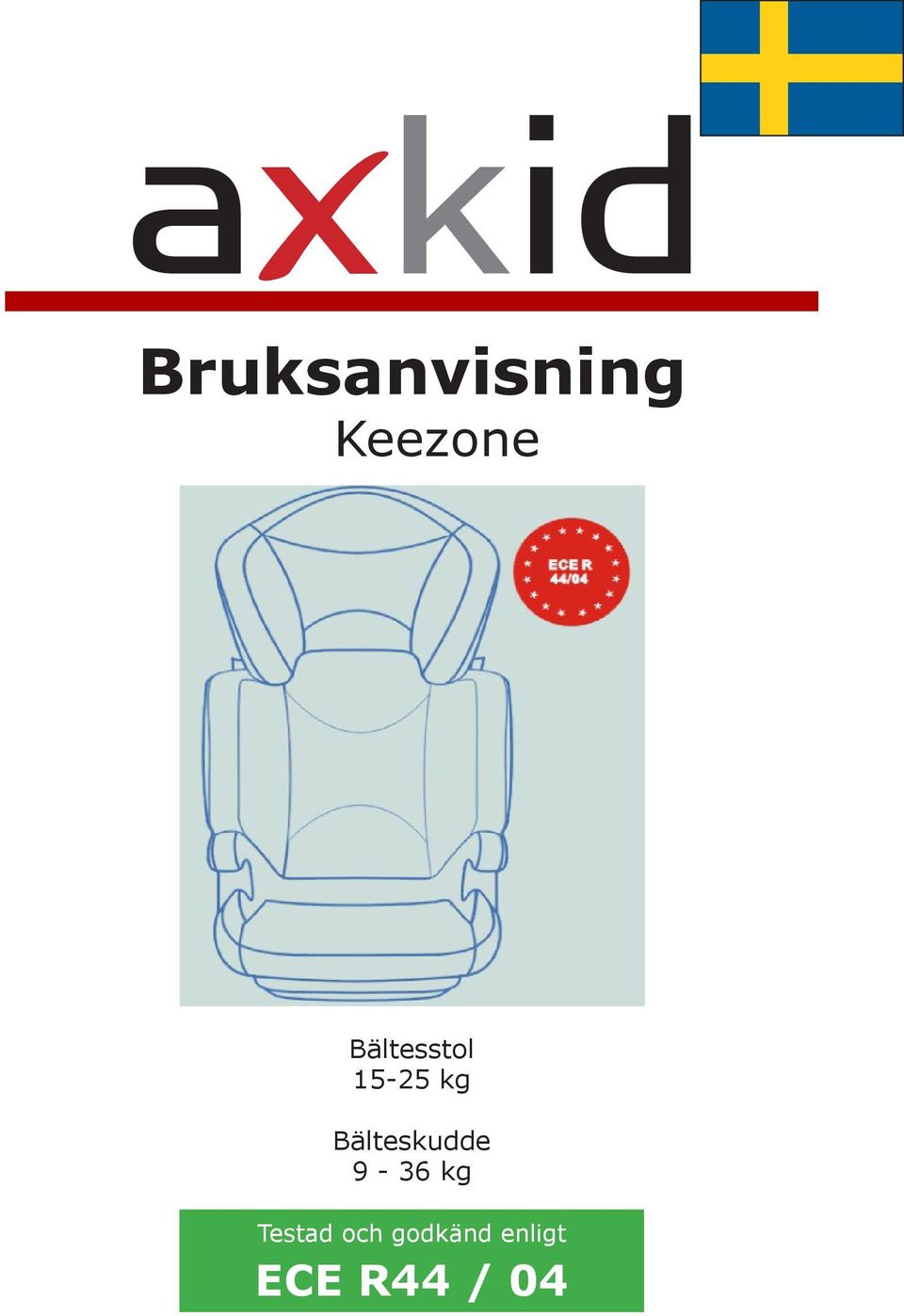

1 Bruksanvisning Keezone Bältesstol kg Bälteskudde 9-36 kg Testad och godkänd enligt ECE R44 / 04

2 Viktig information Tack för att du har valt en bilbarnstol från Axon Kids. Teamet bakom Kidzofix har mer än 30 års erfarenhet inom barnsäkerhet, och vi har gjort vårt bästa för att din bilbarnstol ska vara så säker som möjligt. Den är givetvis godkänd enligt ECE R44/04, den senaste europeiska teststandarden för barnsäkerhet. För att maximera ditt barns säkerhet är det viktigt att du tänker på följande: Läs instruktionerna noga innan du monterar bilbarnstolen. Är du tveksam om du har gjort rätt, kontakta din återförsälj-are som kan visa dig korrekt montering. Felaktig montering innebär fara för ditt barn. Montera aldrig bilbarnstolen i ett säte med aktiv airbag. Vill du ändå använda platsen, koppla då ur airbagen hos en auktoriserad verkstad eller med bilens, om den är utrustad med det, nyckelavstängning. Var då noga med att bilens indikator visar att airbagen är avstängd. Råkar du ut för en bilolycka, oavsett hur liten, byt alltid ut bilbarnstolen. Den kan ha fått osynliga skador som allvarligt påverkar ditt barns säkerhet. Köp därför aldrig heller en begagnad bilbarnstol. Axon Kids rekommenderar alltid att du köper din stol ny i affär. Använd aldrig denna barnstol med 2-punktsbälte. Fordonet skall vara utrustat med godkända trepunktsbälten, fasta eller med rulldon, enl ECE Reg 16 eller motsvarande. Läs instruktionerna noga innan du monterar bilbarnstolen. Felaktig montering innebär fara för ditt barn.

3 1. Justerbart Nackstöd 2. Ryggstöd 3. Sittdyna 4. Bältesguide 5. Hål för genomföring av bälte 6. Handtag för att justera nackstöd 7. Justeringsarm 8. Handtag för att justera sittvinkeln Bältesstolens delar

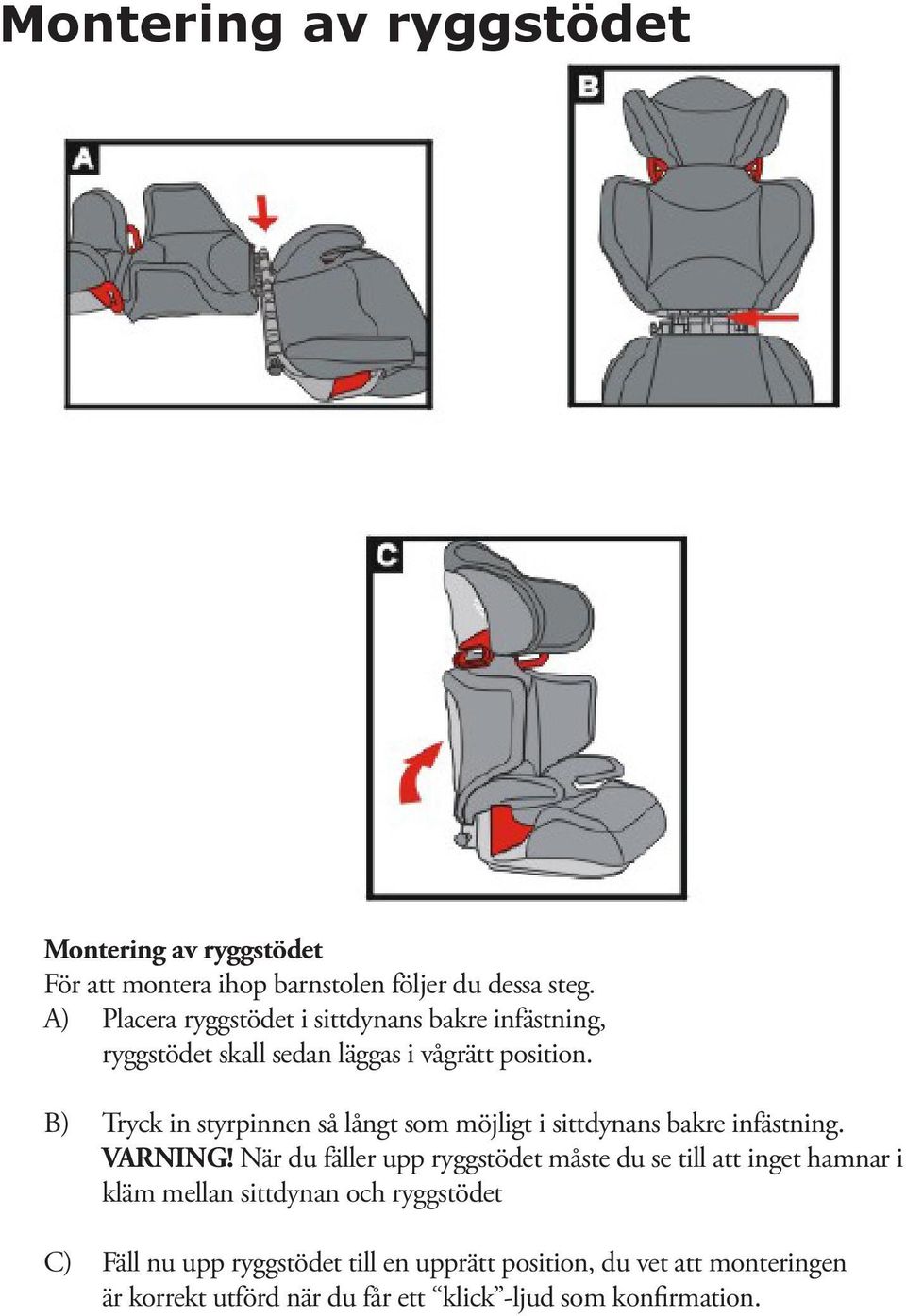

4 Montering av ryggstödet Montering av ryggstödet För att montera ihop barnstolen följer du dessa steg. A) Placera ryggstödet i sittdynans bakre infästning, ryggstödet skall sedan läggas i vågrätt position. B) Tryck in styrpinnen så långt som möjligt i sittdynans bakre infästning. VARNING! När du fäller upp ryggstödet måste du se till att inget hamnar i kläm mellan sittdynan och ryggstödet C) Fäll nu upp ryggstödet till en upprätt position, du vet att monteringen är korrekt utförd när du får ett klick -ljud som konfirmation.

5 5 Justering av nackstödets höjd Ett korrekt justerat nackstöd borgar för att det diagonala bältet ger ditt barn rätt skydd och komfort. Det finns elva positioner i höjdled för nackstödet. (D) Nackstödet skall justera så att du kan få in två fingrar mellan ditt barns skuldror och nackstödet. Så här gör du (E): 1. Ta tag i handtaget bakom nackstödet och dra det en aning uppåt för att låsningsmekanismen skall släppa. Nackstödet går nu att justera. 2. Du kan nu justera nackstödet till önskad höjd. Så fort du nått önskad höjdinställning och släpper handtaget låser sig nackstödet i inställd position. 3. Sätt nu barnstolen i bilens säte och sätt därefter barnet i bilbarnsto len. Kontrollera att höjden är rätt enligt ovan beskrivning. Om höjden inte är enligt beskrivning ovan, återupprepa proceduren från (1) och justera i den riktning som behövs till du nått rätt höjdinställ ning på nackstödet.

6 6 Justering av ryggstödets vinkel Ryggstödet på barnstolen är ställbart för att passa in i bilens säte på bästa sätt. Vänligen notera: Bästa tänkbara skydd kan endast uppnås om bilens säte är i upprätt position. Dra i handtaget för vinkeljustering av ryggstödet som är lokaliserat på höger bakkant av stolen (F). Släpp handtaget när ryggstödet på barnstolen ligger parallellt med ryggen på bilens säte. Tillse att barnsstolen passar i bilens säte på ett sådant sätt att det inte bildas ett tomrum mellan barnstol och säte enligt (G). Möjlig justering av ryggstödet på barnstolen är 0-15 men vår rekommendation är 90 mellan ryggstöd och dyna på barnstolen.

7 7 Montering i bilen VARNING! Använd inte barnstolen då den inte är monterad. Barnstolen kan i detta läge tippa bakåt. Montera därför alltid barnstolen i ditt fordon innan du sätter barnet i den. Bilbarnsstolen kräver ingen installation i bilen annat en de justeringar av stolen som återgetts tidigare i denna instruktion. Barnstolen fästs helt enkelt med bilens bälte. Spänn fast bilens säkerhetsbälte: 1. Placera barnstolen i bilens säte och säkerställ att inställningarna är enligt tidigare instruktioner. 2. Placera ditt barn i barnstolen och dra bilens säkerhetsbälte framför barnet och barnstolen och fäst det i bilens bälteslås. (H) 3. Sätt in det diagonala och horisontella bältet i den röda bältesguiden lokaliserad under barnstolens armstöd på samma sida som bilens bälteslås sitter. Varning! Se till att bältet sitter i bältesguiden och inte ligger mellan armstödet och bältesguiden.(i)

8 8 4. För nu in det horisontala bältet i bältesguiden på andra sidan av barnstolen. (J) OBS! Se till att det diagonala bältet ligger så lågt ner som möjligt över ditt barns höfter. 5. För in det diagonal bältet i den röda bälteshållaren i barnstolens nackstöd tills det glider in och säkras av säkerhetslåsningen. (K) OBS! Tillse nu att det diagonala bältet nu löper över barnets nyckelben och inte vilar över barnets hals. Notera att det går att justera nackstödets höjd även med barnstolen monterad i bil.(l)

9 9 Checklista för säker bältning Kontrollera att: Midjebältet (M1) löper genom båda de röda bältesguiderna på barnstolens sidor. Axelbältet (M2) löper genom den röda bältesguiden på barnstolens sida där bilens bälteslås är lokaliserat. Det axelbältet löper genom bältesguiden (M3) på barnstolens nackstöd. Det axelbältet löper vinklat mot ryggstödet. Att spännena är åtdragna och inte är hoptrasslade. Att bilens bältesspänne inte vilar mot den ljusröda bältesguiden eller armstödet på barnstolens sida.(n)

10 10 Rengöring av stolen Om barnstolens klädsel byts ut, tillse att endast våra originalprodukter används annars äventyras systemets säkerhet och säkerheten i bilbarnstolen kan inte längre garanteras. Barnstolens klädsel kan tas av och tvättas i tvättmaskin på inställning handtvätt med temperatur max 30 C. Använd inte torktumlare då detta kan orsaka att stoppningen släpper från tyget. Barnstolens plastdetaljer skall rengöras med såpvatten. Använd inte aggressiva regörningsmedel /lösningsmedel. Detta kan skada plasten och äventyra dess hållfasthet. Ta av/ montera klädseln Lossa de elastiska öglorna från krokarna på barnstolens stomme. (O) Du kan nu lyfta av klädseln från stolen. För att återmontera görs ovanstående i omvänd ordning. Återvinning av uttjänt produkt och emballage Stolens delar är återvinningsbara och sorteras i enlighet med de föreskrifter som gäller för din lokala återvinningsstation.

11 11 Garanti och skötselråd Gör aldrig några egna reparationer eller justeringar på stolen utan att kontakta fackman. Garanti lämnas enligt Konsumentsverkets rekommendationer. Spara alltid ditt kvitto och ta med det och bilbarnstolen till din återförsäljare vid eventuella fel. Garantin gäller inte: - Slitage uppkommet av normal användning - Skador uppkomna av felaktigt handhavande. Alla våra material håller mycket hög kvalite avseende UVexponering (solljus). Trots detta kommer UV-exponering i förlängningen orsaka att tyget bleks. Detta täcks inte av garantin utan betecknas som normalt slitage.
