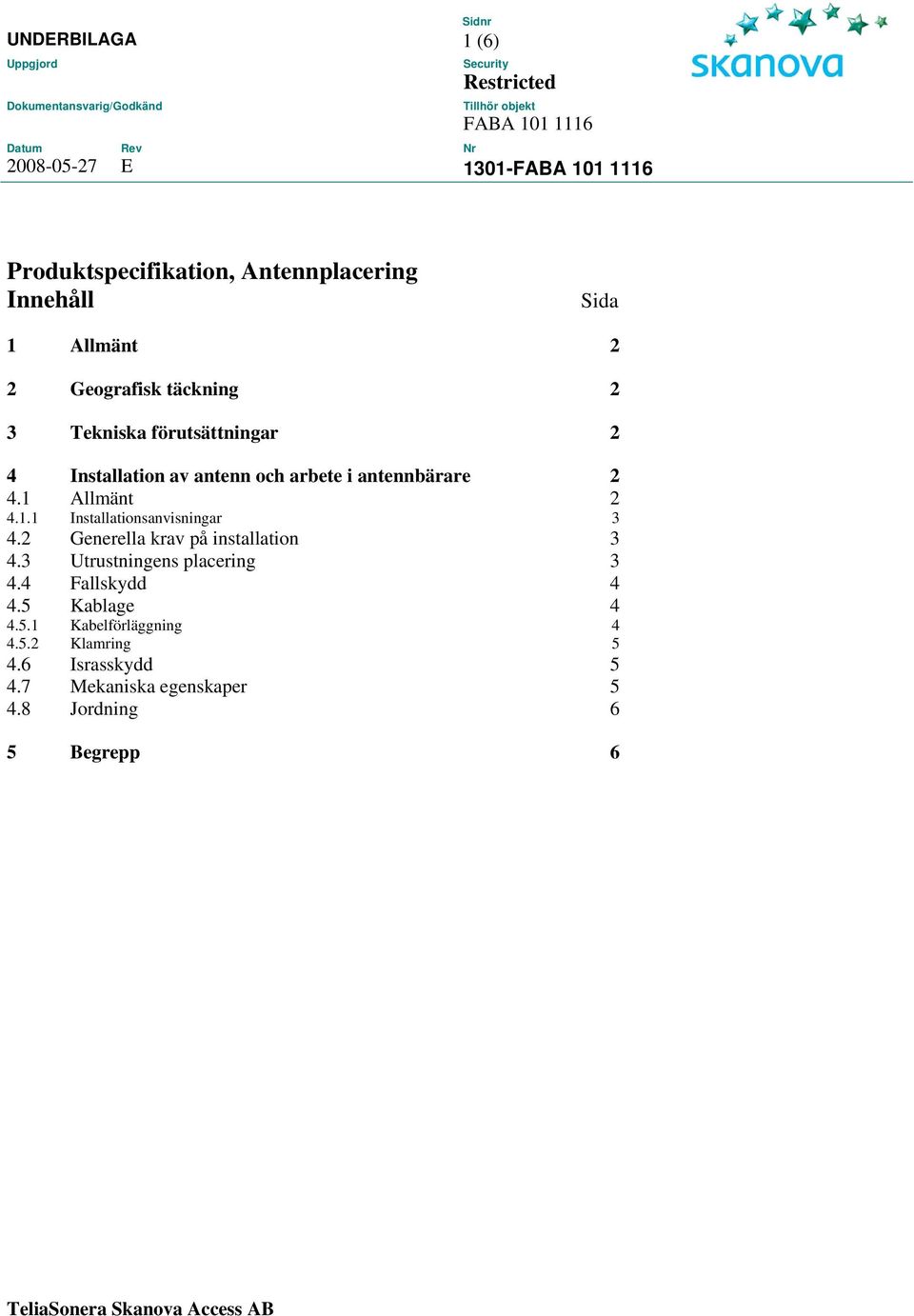

1 Sidnr 1 (6) E Produktspecifikation, Antennplacering Innehåll Sida 1 Allmänt 2 2 Geografisk täckning 2 3 Tekniska förutsättningar 2 4 Installation av antenn och arbete i antennbärare Allmänt Installationsanvisningar Generella krav på installation Utrustningens placering Fallskydd Kablage Kabelförläggning Klamring Israsskydd Mekaniska egenskaper Jordning 6 5 Begrepp 6

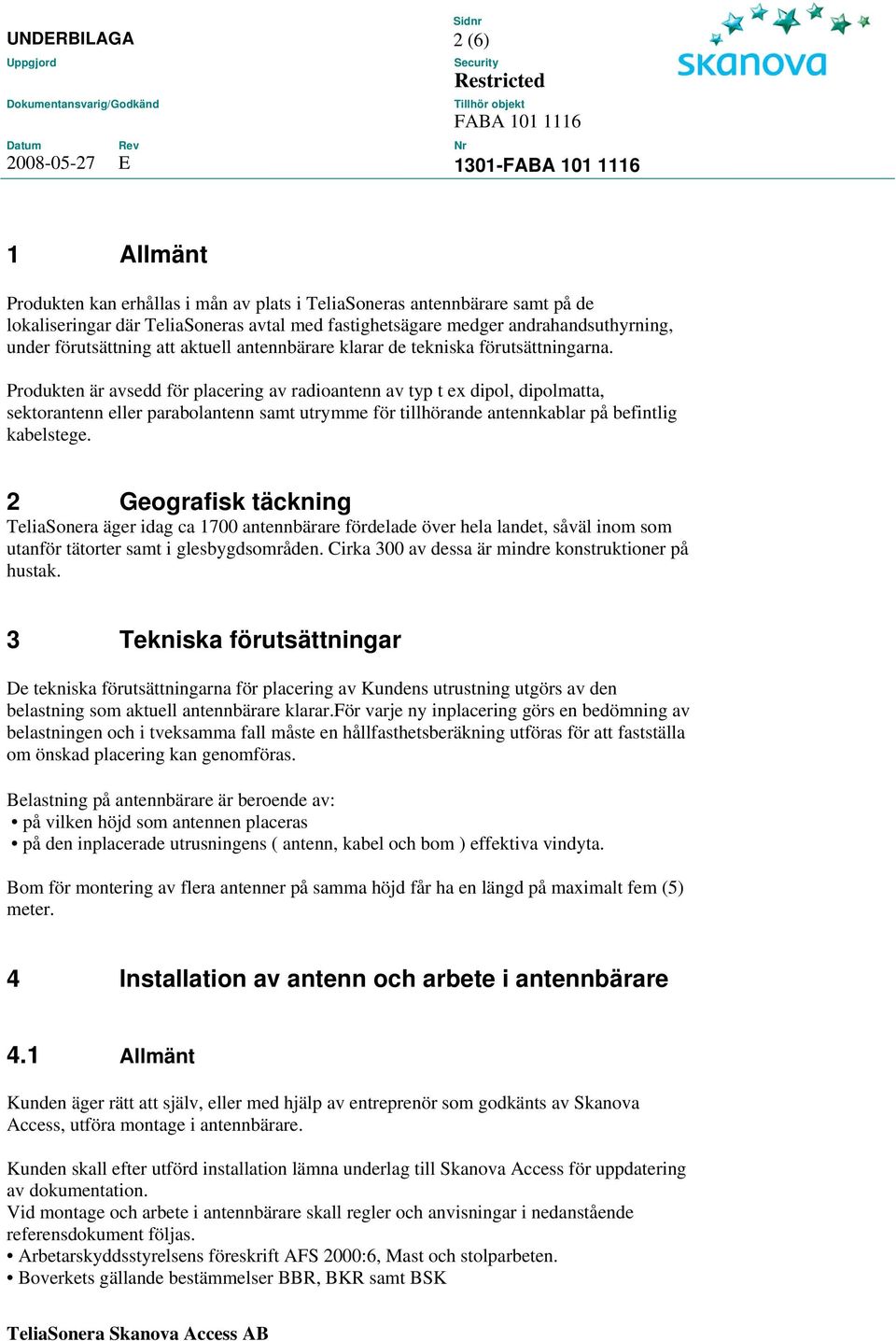

2 2 (6) E Allmänt Produkten kan erhållas i mån av plats i TeliaSoneras antennbärare samt på de lokaliseringar där TeliaSoneras avtal med fastighetsägare medger andrahandsuthyrning, under förutsättning att aktuell antennbärare klarar de tekniska förutsättningarna. Produkten är avsedd för placering av radioantenn av typ t ex dipol, dipolmatta, sektorantenn eller parabolantenn samt utrymme för tillhörande antennkablar på befintlig kabelstege. 2 Geografisk täckning TeliaSonera äger idag ca 1700 antennbärare fördelade över hela landet, såväl inom som utanför tätorter samt i glesbygdsområden. Cirka 300 av dessa är mindre konstruktioner på hustak. 3 Tekniska förutsättningar De tekniska förutsättningarna för placering av Kundens utrustning utgörs av den belastning som aktuell antennbärare klarar.för varje ny inplacering görs en bedömning av belastningen och i tveksamma fall måste en hållfasthetsberäkning utföras för att fastställa om önskad placering kan genomföras. Belastning på antennbärare är beroende av: på vilken höjd som antennen placeras på den inplacerade utrusningens ( antenn, kabel och bom ) effektiva vindyta. Bom för montering av flera antenner på samma höjd får ha en längd på maximalt fem (5) meter. 4 Installation av antenn och arbete i antennbärare 4.1 Allmänt Kunden äger rätt att själv, eller med hjälp av entreprenör som godkänts av Skanova Access, utföra montage i antennbärare. Kunden skall efter utförd installation lämna underlag till Skanova Access för uppdatering av dokumentation. Vid montage och arbete i antennbärare skall regler och anvisningar i nedanstående referensdokument följas. Arbetarskyddsstyrelsens föreskrift AFS 2000:6, Mast och stolparbeten. Boverkets gällande bestämmelser BBR, BKR samt BSK

3 3 (6) E Installationsanvisningar Syftet med nedanstående anvisningar är att säkerställa att installationer i TeliaSoneras antennbärare är fackmannamässigt utfört samt att kravet på hållfasthets- och stabilitetsegenskaper upprätthålls. Detta för att säkerställa: att skador på personal ej förorsakas, att annan utrustning inte skadas, att antennbäraren anpassas till gällande myndighetskrav och regelverk, att installationer inte utgör onödiga hinder för framtida installationer, att anläggningen dokumenteras på föreskrivet sätt. Anvisningarna omfattar egenskaps- och utförandekrav på installerad utrustning i TeliaSoneras antennbärare. Med utrustning avses allt som avses installeras i antennbärare såsom antenner, antennfästen, radioutrustning, kabelstegar, kablar, feedrar, israsskydd, mm. 4.2 Generella krav på installation Utrustningen skall vara installerad så att den inte stör eller försvårar underhåll av varje annan utrustning, eller försvårar arbete och klättring i antennbäraren. Beaktande av Boverkets krav i enlighet med BSK, BKR och BBR skall uppfyllas. Vid installation får ingen åverkan göras på antennbäraren, som t.ex. borrning, svetsning eller annat som förändrar eller försämrar dess mekaniska egenskaper. Utrustning och montage av utrustning skall även vara så utförd att åverkan på antennbärarens ytskydd förhindras. Installerad utrustning skall vara märkt med Kundens namn. 4.3 Utrustningens placering Utrustningen skall installeras på av Skanova Access anvisad plats. Normalt skall utrustningen i första hand installeras på antennbärarens ramstänger. För att möjliggöra framtida underhåll skall utrustningen installeras minst 200 mm från ramstångsflänsarna. Installation av utrustning på antennbärarens diagonaler kräver särskilt godkännande från Skanova Access. I normala fall får utrustning (antenner) ej installeras på s.k. toppspira. I antennbärare (torn) får antenner normalt inte monteras på bommar. I stagade konstruktioner (master) skall bommar användas restriktivt och endast om det finns god marginal till max. mastbelastning.

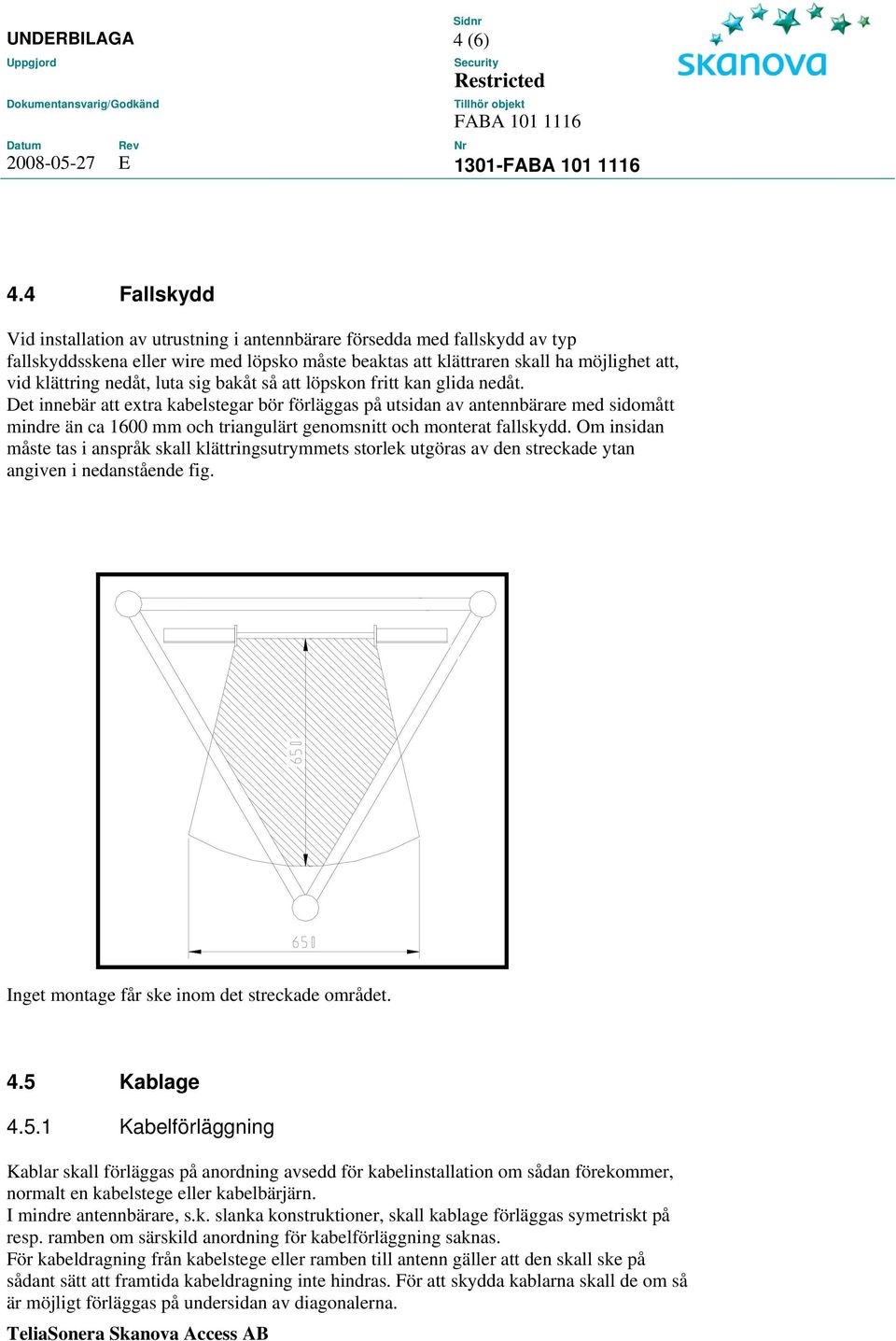

4 4 (6) E Fallskydd Vid installation av utrustning i antennbärare försedda med fallskydd av typ fallskyddsskena eller wire med löpsko måste beaktas att klättraren skall ha möjlighet att, vid klättring nedåt, luta sig bakåt så att löpskon fritt kan glida nedåt. Det innebär att extra kabelstegar bör förläggas på utsidan av antennbärare med sidomått mindre än ca 1600 mm och triangulärt genomsnitt och monterat fallskydd. Om insidan måste tas i anspråk skall klättringsutrymmets storlek utgöras av den streckade ytan angiven i nedanstående fig. Inget montage får ske inom det streckade området. 4.5 Kablage Kabelförläggning Kablar skall förläggas på anordning avsedd för kabelinstallation om sådan förekommer, normalt en kabelstege eller kabelbärjärn. I mindre antennbärare, s.k. slanka konstruktioner, skall kablage förläggas symetriskt på resp. ramben om särskild anordning för kabelförläggning saknas. För kabeldragning från kabelstege eller ramben till antenn gäller att den skall ske på sådant sätt att framtida kabeldragning inte hindras. För att skydda kablarna skall de om så är möjligt förläggas på undersidan av diagonalerna.

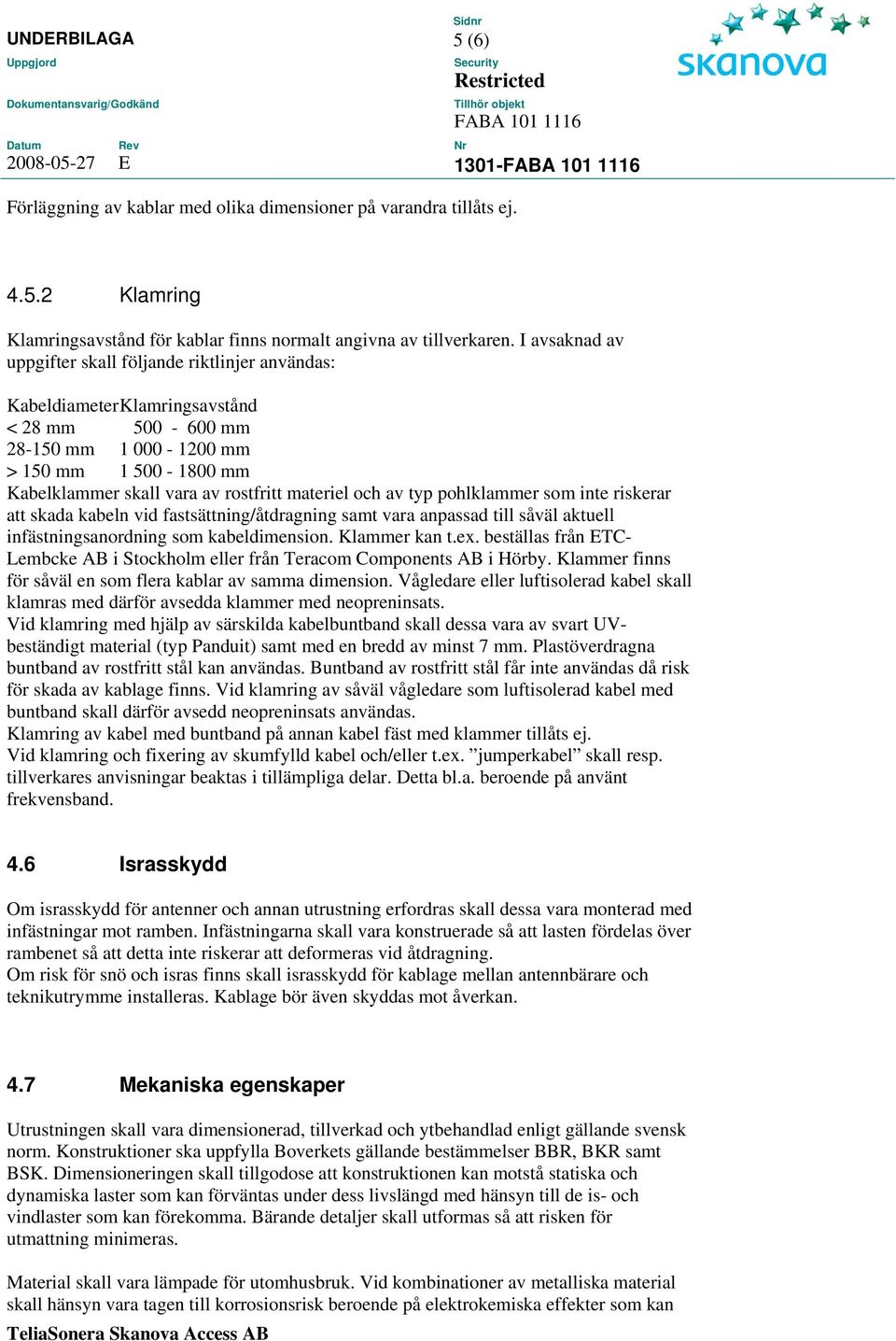

5 5 (6) E Förläggning av kablar med olika dimensioner på varandra tillåts ej Klamring Klamringsavstånd för kablar finns normalt angivna av tillverkaren. I avsaknad av uppgifter skall följande riktlinjer användas: Kabeldiameter Klamringsavstånd < 28 mm mm mm mm > 150 mm mm Kabelklammer skall vara av rostfritt materiel och av typ pohlklammer som inte riskerar att skada kabeln vid fastsättning/åtdragning samt vara anpassad till såväl aktuell infästningsanordning som kabeldimension. Klammer kan t.ex. beställas från ETC- Lembcke AB i Stockholm eller från Teracom Components AB i Hörby. Klammer finns för såväl en som flera kablar av samma dimension. Vågledare eller luftisolerad kabel skall klamras med därför avsedda klammer med neopreninsats. Vid klamring med hjälp av särskilda kabelbuntband skall dessa vara av svart UVbeständigt material (typ Panduit) samt med en bredd av minst 7 mm. Plastöverdragna buntband av rostfritt stål kan användas. Buntband av rostfritt stål får inte användas då risk för skada av kablage finns. Vid klamring av såväl vågledare som luftisolerad kabel med buntband skall därför avsedd neopreninsats användas. Klamring av kabel med buntband på annan kabel fäst med klammer tillåts ej. Vid klamring och fixering av skumfylld kabel och/eller t.ex. jumperkabel skall resp. tillverkares anvisningar beaktas i tillämpliga delar. Detta bl.a. beroende på använt frekvensband. 4.6 Israsskydd Om israsskydd för antenner och annan utrustning erfordras skall dessa vara monterad med infästningar mot ramben. Infästningarna skall vara konstruerade så att lasten fördelas över rambenet så att detta inte riskerar att deformeras vid åtdragning. Om risk för snö och isras finns skall israsskydd för kablage mellan antennbärare och teknikutrymme installeras. Kablage bör även skyddas mot åverkan. 4.7 Mekaniska egenskaper Utrustningen skall vara dimensionerad, tillverkad och ytbehandlad enligt gällande svensk norm. Konstruktioner ska uppfylla Boverkets gällande bestämmelser BBR, BKR samt BSK. Dimensioneringen skall tillgodose att konstruktionen kan motstå statiska och dynamiska laster som kan förväntas under dess livslängd med hänsyn till de is- och vindlaster som kan förekomma. Bärande detaljer skall utformas så att risken för utmattning minimeras. Material skall vara lämpade för utomhusbruk. Vid kombinationer av metalliska material skall hänsyn vara tagen till korrosionsrisk beroende på elektrokemiska effekter som kan

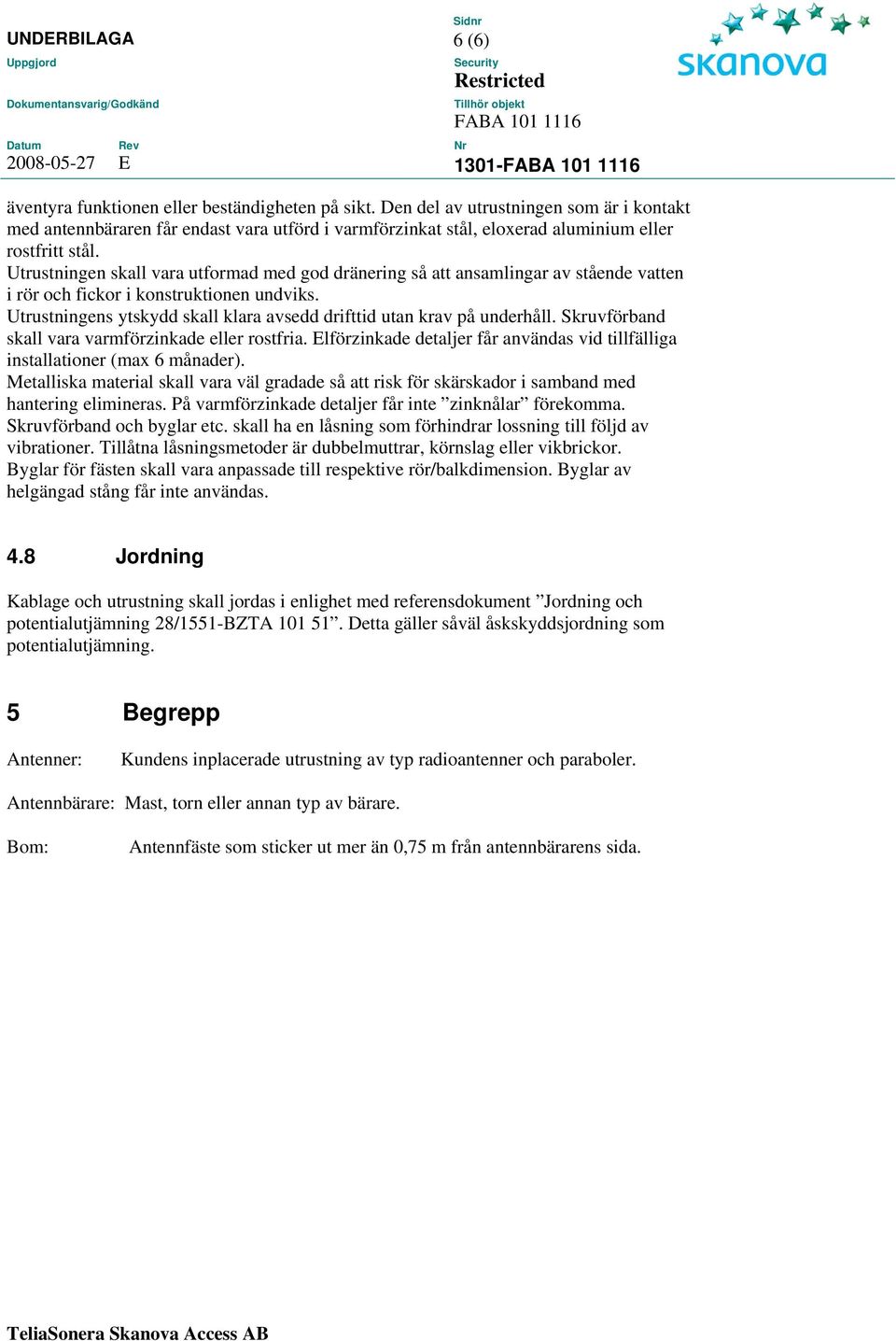

6 6 (6) E äventyra funktionen eller beständigheten på sikt. Den del av utrustningen som är i kontakt med antennbäraren får endast vara utförd i varmförzinkat stål, eloxerad aluminium eller rostfritt stål. Utrustningen skall vara utformad med god dränering så att ansamlingar av stående vatten i rör och fickor i konstruktionen undviks. Utrustningens ytskydd skall klara avsedd drifttid utan krav på underhåll. Skruvförband skall vara varmförzinkade eller rostfria. Elförzinkade detaljer får användas vid tillfälliga installationer (max 6 månader). Metalliska material skall vara väl gradade så att risk för skärskador i samband med hantering elimineras. På varmförzinkade detaljer får inte zinknålar förekomma. Skruvförband och byglar etc. skall ha en låsning som förhindrar lossning till följd av vibrationer. Tillåtna låsningsmetoder är dubbelmuttrar, körnslag eller vikbrickor. Byglar för fästen skall vara anpassade till respektive rör/balkdimension. Byglar av helgängad stång får inte användas. 4.8 Jordning Kablage och utrustning skall jordas i enlighet med referensdokument Jordning och potentialutjämning 28/1551-BZTA Detta gäller såväl åskskyddsjordning som potentialutjämning. 5 Begrepp Antenner: Kundens inplacerade utrustning av typ radioantenner och paraboler. Antennbärare: Mast, torn eller annan typ av bärare. Bom: Antennfäste som sticker ut mer än 0,75 m från antennbärarens sida.
