1 PRODUKTKATALOG Fiberlösningar för access- och transportnät Rev A Usv

2 B D A C En långsiktig investering Den passiva infrastrukturen i alla slags fiberoptiska nät är en långsiktig investering. Den måste bygga på en skalbar och framtidssäkrad teknik som är optimerad beträffande kapacitet, kvalitet och driftskostnader. Denna katalog ger en översikt över vårt utbud för passiv fiberinfrastruktur. Alla produkter är utformade och testade för att uppfylla höga kvalitets- och miljökrav. Katalogen beskriver följande huvuddelar: A. Fiberaccessnät beskriver Hexatronics blåsinstallerade kabelsystem baserade på mikrokablar, nanokablar och blås fiber. Kabelsystemen används för effektiv installation av accessnät, inklusive fiber-till-hemmet (Fiber till the Home, FTTH) och liknande arkitekturer. Dessa produkter är också utmärkta val för skalbara områdesnät och stadsnät. B. Transportnät handlar om produkter för allmänna nätverkstillämpningar, som fiberoptiska kablar under jord, stolpmontage, samt för lokal kabelinstallation i exempelvis telestsationer. Detta avsnitt inkluderar också tillhörande kablar och komponenter för skarvning och terminering av kabel. C. Sjökabelsystem beskriver Hexatronics omfattande system för installation av fiberoptiska kablar under vatten. Systemet är baserat på omfattande erfarenheter från flera sjökabelprojekt världen över. D. Trådlös infrastruktur handlar om kablar och nätmateriel för kompletta Fiber till antennen-system (Fiber till The Antenna, FTTA), WiFi, 4G, 5G, sensorer, övervakningskameror etc. Du hittar alla våra produkter på Kontakta Hexatronics säljteam för att hitta din närmaste återförsäljare +46 (0) , order@hexatronic.com. 2 HEXATRONIC.COM

3 Innehåll Att bygga för framtiden Systemlösningarna FIBERACCESSNÄT... 4 SYSTEMLÖSNINGARNA... 5 TRANSPORTNÄT... 6 SJÖKABELSYSTEM... 7 TRÅDLÖS INFRASTRUKTUR... 7 Fiberoptiska kablar MIKROKABLAR... 8 NANOKABLAR...10 BLÅSFIBER...11 ANSLUTNINGSKABLAR (DROPKABLAR)...15 KABLAR FÖR INSTALLATION I KANALISATION...18 KABLAR FÖR DIREKT NEDGRÄVNING KABLAR FÖR LUFTINSTALLATION...24 KABLAR FÖR ANVÄNDNING INOM- OCH UTOMHUS...26 HYBRIDKABLAR FIBER/KRAFT SJÖKABLAR...31 Mikrorör och buntade mikrorör TJOCKVÄGGIGA MIKRORÖR TUNNVÄGGIGA MIKRORÖR TÄTSKYDDADE MIKRORÖR...51 MIKRORÖR FÖR LUFTINSTALLATION MIKRORÖR FÖR INSTALLATION INOMHUS...59 Tillbehör till mikrorör KOPPLINGAR OCH ÄNDFÖRSLUTNINGAR FÖR MIKRORÖR DELBARA TÄTNINGAR RÖRSKARVAR OCH GRENSKARVAR FÖR MIKRORÖR...67 TILLBEHÖR FÖR LUFTINSTALLATION...70 VARNINGSNÄT OCH SÖKTRÅDAR...71 Installationsverktyg och tillbehör VERKTYG FÖR BLÅSINSTALLATION...72 VERKTYG FÖR MIKRORÖR OCH FIBERKABLAR...73 TILLBEHÖR FÖR BLÅSNING, SMÖRJNING OCH RENGÖRING Nätverksprodukter FIBERSKARVSKÅP OCH FIBERACCESSTERMINALER...78 FIBERDISTRIBUTIONSHUBBAR...81 SKARVBOXAR FÖR FIBEROPTISKA KABLAR Fiberoptiska anslutningsprodukter STATIVSYSTEM ODF FIBEROPTISKA TERMINERINGSPANELER PATCH CORDS, FIBERSVANSAR (PIGTAILS) OCH MULTIFIBERKABLAGE SPLITTERS OCH ANDRA PASSIVA OPTISKA KOMPONENTER...95 FIBEROPTISKA TILLBEHÖR Produkter för trådlös infrastruktur HYBRIDKABLAGE FIBER/KRAFT FIBERMATARKABLAGE Fiberoptisk utbildning UTBILDNING OCH CERTIFIERING HEXATRONIC CERTIFIERING Användbar information FÄRGKODSYSTEM FÖR FIBEROPTISKA KABLAR TABELLER FÖR KABELTRUMMOR VÅRT ENGAGEMANG FÖR KVALITET OCH MILJÖN HEXATRONIC.COM 3

4 Att bygga för framtiden Systemlösningarna FIBERACCESSNÄT Hexatronics system för accessnät inkluderar allt du behöver för ett passivt fiberoptiskt nätverk. Systemets grund är kabelblåsningsteknik med mikrokablar, nanokablar, blåsfiber och mikrorör. Innovativa nätverksprodukter, speciellt utformadeför att erbjuda snabb, effektiv och flexibel fiberdistribution, gör systemet komplett. Alla produkter har utformats med höga krav på skalbarhet, prestanda och pålitlighet, och ger den lägsta totalkostnaden för ägaren: Låg initial investeringskostnad Att kombinera Hexatronics mikrokablar, nanokablar och blåsfiber gör det enkelt att ansluta nya slutanvändare. Ny fiber installeras enkelt genom kabelblåsning med luft i befintliga mikrorör. Den här lösningen innebär lägre initiala kostnader för fiberinstallation, eftersom blåsinstallation av kabel i mikrorör gör det möjligt att installera fiber endast för betalande slutanvändare. Nya slutanvändare ansluts, snabbt, enkelt och till låg kostnad. Huvudrör Grenrör Förgrening Skarvskåp Flexibilitet Extra fiberkapacitet behöver inte installeras initialt för att tillgodose eventuella framtida krav, eftersom nätverket enkelt kan utökas genom att fler kablar blåsinstalleras efterhand. Fiberantalet kan utökas stegvis efter behov. Nödvändiga reparationer och andra ändringar i nätverket är enkla att genomföra. Reparationer går snabbt och utförs med minimala störningar i driftssatta nät. 4 HEXATRONIC.COM

5 Systemlösningarna För att förenkla design och planering är Hextronics fiber accessystem uppdelat i tre huvudsakliga delar: Anslutningsnät och lokalnät Områdes- och distributionsnät Telestation Hexatronic Viper högpresterande mikrokablar Anslutningsnät och lokalnät Anslutningsnätet förbinder slutanvändare med skarv- och förgreningspunkter eller fiberaccessterminaler (FAT) där rören eller kablarna är anslutna till områdes- och distributionsnätet. Hexatronics blåsfibersystem (Blåsfiber, ABF) eller Hexatronics utbud av nanokablar är två alternativ för anslutning av fiber från slutanvändarna till en FAT. Systemet, som också består av mikrorör som bildar den infrastruktur i vilken fiber enheterna blåses in, kan användas både utomhus, inomhus och i mark- samt i luftapplikationer. Fastighetsnätet avser nätet inom en kunds lokaliteter som t.ex. i en bostads- eller kontorsmiljö. Typiska produkter inom fastighetsnätet är fiberaccessterminal (FAT) och fibertermineringsboxar (FTB). Områdes- och distributionsnät Områdes- och distributionsnätet är fundamentet i alla fiber accessnät. Områdesnätet kopplar samman telestationen med fiberdistributionshubbar (FDH:er) eller andra anslutningspunkter. Passiva fiberoptiska enheter som fiberoptiska splitters och/eller paneler för korskoppling förekommer i en FDH. Distributionsnätet distribuerar fibrer från en FDH till anslutningsnätet. Vid installation av områdes- och distributionsnät erbjuder tekniken med mikrokabel stora fördelar. Ett Mikrorörystem innebär snabb och enkel installation och minimerar antalet fiberskarvar i nätet jämfört med konventionella lösningar. Nätets kapacitet kan snabbt utökas genom att nya kablar blåses in i lediga mikrorör. Som ett alternativ kan konventionella lösa rör och ribbonkablar användas för områdes- och distributionsnätet. Telestation Systemet för telesationer och större fiberanslutningsnoder innefattar fiberhanteringssystem för att på ett strukturerat och kostnadseffektivt sätt organisera och ansluta stora mängder fiber. Systemlösningen kännetecknas av minimal storlek samtidigt som den erbjuder en klass ledande kapacitet. Den medger välorganiserade och säkra fibertermineringar som minimerar risken för driftstörningar. Produkter för områdes- och distributionsnätet, samt för anslutningsnätet och fastighetsnätet finns i följande avsnitt: Fiberoptiska kablar, Mikrorör, Tillbehör till mikrorör, Installationsverktyg och tillbehör samt Nätverksprodukter. Produkter för telestation finns i avsnittet Fiberoptiska anslutningsprodukter. HEXATRONIC.COM 5

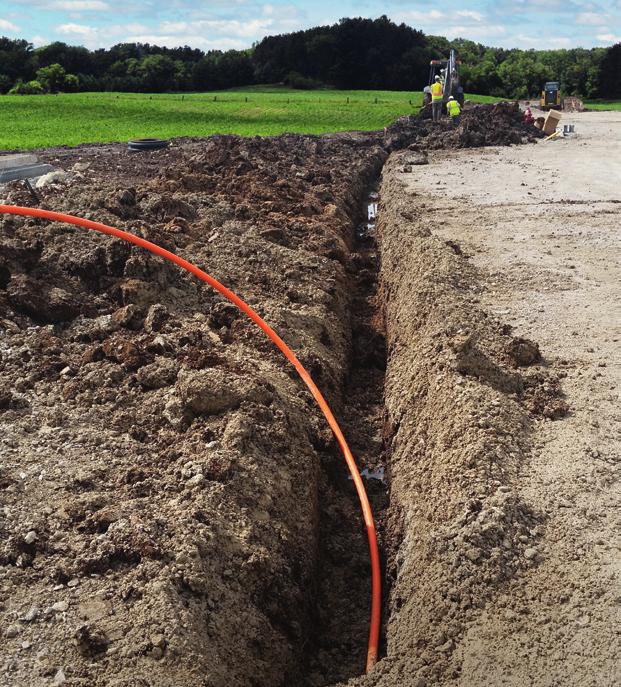

6 TRANSPORTNÄT Att koppla samman människor, ansluta städer och länder med höghastighetskommunikation blir allt viktigare i dagens värld. Beroende på vilken miljö som nätet ska byggas i så finns ett antal lösningar tillgängliga. Hexatronic kan erbjuda kompletta lösningar som täcker alla behoven för transportnät. Installation av transportnät kräver produkter med hög kvalitet som klarar av att motstå både krävande väderförhållanden och svår terräng. Hexatronics lösningar för transportnät inkluderar kablar för rör, direkt nedgrävd installation och luftinstallation, tillsammans med skarvboxar och tillbehör. Enkel installation Tack vare utformning och konstruktion av kablarna med en förstärkning som är anpassad till kabeltypen, kan kablarna installeras direkt tillsammans med t.ex. kraftledningar och utan extra yttre skydd. Innovativ teknik som Hexatronics DryTech-kabelteknik minimerar installationstiden och installationskostnaden, och eliminerar dessutom behovet av att använda skadliga lösningsmedel under kabelskarvningen. Pålitliga med hög kvalitet Tack vare komponenternas pålitlighet och höga kvalitet kan installationskostnaderna hållas nere. Transportsystemet kan enkelt utökas när fler samhällen ansluts till nätet. Alla produkter är konstruerade och provade för optimala installationsegenskaper och motståndskraft mot brand, kemikalier och andra skador orsakade av den yttre miljön. 6 HEXATRONIC.COM

7 SJÖKABELSYSTEM TRÅDLÖS INFRASTRUKTUR Med en framgångsrik historik på över 25 år har Hexatronic en unik kunskap och bred erfarenhet från sjökabelprojekt över hela världen. Hexatronics sjökabelsystem är mycket flexibla och kan användas både för kortare och längre avstånd. Vare sig det handlar om ett projekt för insjöar, att korsa ett vattendrag eller en hamn, kabeldragning mellan små öar eller större installationer mellan kontinenter så har vi kunskap och erfarenhet som garanterar att ditt projekt kan slutföras snabbt och kostnadseffektivt. Hexatronic tillhandahåller fiber- och kraftanslutning för noder med trådlös infrastruktur. Hybridlösningar, som är anpassade till dina behov, erbjuder alla typer av fiber- och kraftanslutningar: stamledningar av hybridtyp, multifiber kablage och tillbehör. För dedikerad fiberutökning, välj vår multifiberkablagelösning för att säkerställa enkel uppgradering av trådlösa noder. Pålitlig prestanda och utmärkt skydd Hexatronics sjökablar erbjuder överlägset mekaniskt skydd, enkel hantering och pålitlig prestanda. Alla kablar har ståltråds armering i ett eller flera lager och ett inre vattenblockerande skydd som ger kabeln utmärkta egenskaper. Med våra mycket pålitliga och anpassningsbara produkter kan du maximera nätets drifttid, minska ägandekostnaden och förenkla utökning och uppgradering av nätet. Hexatronic erbjuder dig allt du behöver för den trådlösa infrastrukturen! Kablarna motstår dragkrafter och stötar orsakade av ankring, återställningsarbeten och hantering. Alla kablar och skarvar har konstruerats med skydd av högsta kvalitet för att garantera en lång livslängd med maximal effektivitet över långa avstånd. Kostnadseffektiv kundanpassning och kompletta system Hexatronics lösningar för sjökabel erbjuder kostnads effektiv och tidsbesparande installation, med möjlighet för anpassning till specifika krav. Hexatronic Group erbjuder kompletta undervattens system, inklusive egenutvecklade dispersionskompen serande moduler (DCM:er) i teknikens framkant, baserade på fiber Bragg gitter. DCM-tekniken erbjuder överlägsen prestanda och ultralåga förluster. För mer information om DCM-moduler, kontakta Hexatronic. HEXATRONIC.COM 7

8 Fiberoptiska kablar MIKROKABLAR Högpresterande mikrokablar, GNHLDV Hexatronic Viper-serien Hexatronics Viper-serie av mikrokablar kännetecknas av bästa möjliga installationsprestanda vid blåsinstallation i mikrorör. Den förbättrade prestandan hos Viper-kablarna underlättar särskilt installationer i accessnät med svåra och krokiga dragningsvägar. Alla parametrar som kabeldiameter, mantelfriktion, kabelstyvhet etc. är optimerade för bästa installationsprestanda utan att vi har kompromissat med mekaniska eller miljörelaterade egenskaper. Mikrokablarna är baserade på en smal lösa rörsdesign med upp till tolv rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och mid-span-åtkomst. Kablarna lämpar sig för blåsinstallationer över långa distanser, i mikrorör med en innerdiameter på endast 5,5 till 12 mm. Kablarna har utmärkta böjegenskaper och ett extremt brett drifttemperaturområde. konstruktion: Lösa rör, mikrokabel typ: Dielektrisk, för mikrorör mått: Ø 4,0 7,9 mm kapacitet: fibrer fibertyp: G652D längder: 2000, 4000, 8000 m Tuber/Fibrer Diam. Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) TOL /2AH Mikrokabel 2f G652D/G657A1 S12 - XSlim 1x2 (2f) S TOL /4AH Mikrokabel 4f G652D S12 - XSlim 1x4 (4f) S TOL /8AH Mikrokabel 8f G652D S12 - XSlim 2x4 (8f) S TOL /12AH Mikrokabel 12f G652D S12 - XSlim 3x4 (12f) S TOL /24AH Mikrokabel 24f G652D S12 - XSlim 6x4 (24f) S TOL /12AH Mikrokabel 12f G652D S12 1x12 (12f) S TOL /24AH Mikrokabel 24f G652D S12 2x12 (24f) S TOL /48AH Mikrokabel 48f G652D S12 4x12 (48f) S TOL /72AH Mikrokabel 72f G652D S12 6x12 (72f) S TOL /96AH Mikrokabel 96f G652D S12 8x12 (96f) S TOL /144AH Mikrokabel 144f G652D S12 6x24 (144f) S TOL /192AH Mikrokabel 192f G652D S12 8x24 (192f) S TOL /2C Mikrokabel 2f G652D/G657A1 TIA598 - XSlim 1x2 (2f) TIA TOL /4C Mikrokabel 4f G652D TIA598 - XSlim 1x4 (4f) TIA TOL /8C Mikrokabel 8f G652D TIA598 - XSlim 2x4 (8f) TIA TOL /12C Mikrokabel 12f G652D TIA598 - XSlim 3x4 (12f) TIA TOL /24C Mikrokabel 24f G652D TIA598 - XSlim 6x4 (24f) TIA TOL /12C Mikrokabel 12f G652D TIA598 1x12 (12f) TIA TOL /24C Mikrokabel 24f G652D TIA598 2x12 (24f) TIA TOL /48C Mikrokabel 48f G652D TIA598 4x12 (48f) TIA TOL /72C Mikrokabel 72f G652D TIA598 6x12 (72f) TIA TOL /96C Mikrokabel 96f G652D TIA598 8x12 (96f) TIA TOL /144C Mikrokabel 144f G652D TIA598 6x24 (144f) TIA TOL /192C Mikrokabel 192f G652D TIA598 8x24 (192f) TIA HEXATRONIC.COM

9 Standard mikrokablar, GNHLDV Hexatronics Standardserie av mikrokablar erbjuder god installationsprestanda i de flesta installationsmiljöer. Mikrokablarna är baserade på en smal lösa rörs- design med upp till tolv rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och midspan-åtkomst. Kablarna lämpar sig för blåsinstallationer i mikrorör över lång distans, med en innerdiameter från 8 till 12 mm. Kablarna har utmärkta böjegenskaper och ett extremt brett drifttemperaturområde. konstruktion: Lösa rör, mikrokabel typ: Dielektrisk, för mikrorör mått: Ø 5,7 8,3 mm kapacitet: fibrer fibertyp: G652D längder: 2000, 4000, 8000 m Tuber/Fibrer Diameter Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) TOL /12AH Mikrokabel 12f G652D S12 1x12 (12f) S TOL /24AH Mikrokabel 24f G652D S12 2x12 (24f) S TOL /48AH Mikrokabel 48f G652D S12 4x12 (48f) S TOL /72AH Mikrokabel 72f G652D S12 6x12 (72f) S TOL /96AH Mikrokabel 96f G652D S12 8x12 (96f) S TOL /144AH Mikrokabel 144f G652D S12 12x12 (144f) S TOL /12C Mikrokabel 12f G652D TIA598 1x12 (12f) TIA TOL /24C Mikrokabel 24f G652D TIA598 2x12 (24f) TIA TOL /48C Mikrokabel 48f G652D TIA598 4x12 (48f) TIA TOL /72C Mikrokabel 72f G652D TIA598 6x12 (72f) TIA TOL /96C Mikrokabel 96f G652D TIA598 8x12 (96f) TIA TOL /144C Mikrokabel 144f G652D TIA598 12x12 (144f) TIA TOL /12A Mikrokabel 12f G652D 1x12 (12f) STD-E TOL /24A Mikrokabel 24f G652D 2x12 (24f) STD-E TOL /48A Mikrokabel 48f G652D 4x12 (48f) STD-E TOL /72A Mikrokabel 72f G652D 6x12 (72f) STD-E TOL /96A Mikrokabel 96f G652D 8x12 (96f) STD-E TOL /144A Mikrokabel 144f G652D 12x12 (144f) STD-E Mikrokabel för luftinstallation, GNHLDV Denna mikrokabel är särskilt utvecklad för installation i mikrorör för luftinstallation. Mikrokablarna är baserade på en smal lösa rörsdesign med upp till åtta rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och mid-span-åtkomsten. Kabeln lämpar sig för blåsinstallationer i mikrorör över lång distans, med en innerdiameter från 8 till 12 mm. Kabeln har utmärkta böjegenskaper och ett extremt brett drifttemperaturområde. konstruktion: Lösa rör, mikrokabel typ: Dielektrisk, för luftinstallation i mikrorör mått: Ø 5,7 6,7 mm kapacitet: fibrer fibertyp: G652D längder: 2000, 4000, 8000 m Tuber/Fibrer Diameter Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) TOL /12AH Mikrokabel 12f G652D S12, Luft 1x12 (12f) S TOL /24AH Mikrokabel 24f G652D S12, Luft 2x12 (24f) S TOL /48AH Mikrokabel 48f G652D S12, Luft 4x12 (48f) S TOL /72AH Mikrokabel 72f G652D S12, Luft 6x12 (72f) S TOL /96AH Mikrokabel 96f G652D S12, Luft 8x12 (96f) S TOL /12C Mikrokabel 12f G652D TIA598, Luft 1x12 (12f) TIA TOL /24C Mikrokabel 24f G652D TIA598, Luft 2x12 (24f) TIA TOL /48C Mikrokabel 48f G652D TIA598, Luft 4x12 (48f) TIA TOL /72C Mikrokabel 72f G652D TIA598, Luft 6x12 (72f) TIA TOL /96C Mikrokabel 96f G652D TIA598, Luft 8x12 (96f) TIA TOL /12A Mikrokabel 12f G652D, Luft 1x12 (12f) STD-E TOL /24A Mikrokabel 24f G652D, Luft 2x12 (24f) STD-E TOL /48A Mikrokabel 48f G652D, Luft 4x12 (48f) STD-E TOL /72A Mikrokabel 72f G652D, Luft 6x12 (72f) STD-E TOL /96A Mikrokabel 96f G652D, Luft 8x12 (96f) STD-E HEXATRONIC.COM 9

10 NANOKABLAR Nanokablar, GAHLD och GALD Den supersmala kabeln för små mikrorör Nanokablar är utomordentligt robusta och smala kablar som kan installeras i alla typer av mikrorör med en innerdiameter från 3,5 till 12 mm. Kabeln blåsinstalleras normalt upp till 1 km eller längre, men på kortare avstånds kan den enkelt skjutas in för hand. Detta möjliggör att nanokabeln kan blåsas till fiberoptiska anslutningsskåp längs vägar. Anslutningen från skåpet till slutanvändaren kan sedan ofta skjutas in för hand. Den här proceduren medför enorma besparingar, eftersom flera installationssteg kan utföras snabbt och enkelt. Kablarna har utmärkta böjegenskaper och ett extremt brett drifttemperaturområde som passar för det krävande nordiska klimatet, ned till -45 ºC. Alla nanokablar har en unik singelmod fiber av typen G657A2, med extrem böjprestanda, som också är kompatibel med både G657A1 ochg652d fiber. konstruktion: Akrylatbelagd fiber, nanokabel typ: Dielektrisk, för mikrorör mått: Ø 2,0 2,1 mm kapacitet: 2 12 fibrer fibertyp: G657A2 längder: 2000, 4000, 6000 m Tuber/Fibrer Diameter Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) TOL /2AH Nanokabel 2f G657A2 S12 2f S TOL /4AH Nanokabel 4f G657A2 S12 4f S TOL /6AH Nanokabel 6f G657A2 S12 6f S TOL /8AH Nanokabel 8f G657A2 S12 8f S TOL /12AH Nanokabel 12f G657A2 S12 12f S TOL /2C Nanokabel 2f G657A2 TIA598 2f TIA TOL /4C Nanokabel 4f G657A2 TIA598 4f TIA TOL /6C Nanokabel 6f G657A2 TIA598 6f TIA TOL /8C Nanokabel 8f G657A2 TIA598 8f TIA TOL /12C Nanokabel 12f G657A2 TIA598 12f TIA HEXATRONIC.COM

11 BLÅSFIBER Blåsfiber, singelmod - Hexatronic Stingray Blåsfiber (ABF) installeras i smala mikrorör, typiskt med en innerdiameter på 2 3,5 mm. De består av fibrer som kapslats in i flera skyddande lager plastmaterial. ABF levereras i behållare i längder från 1000 till 6000 m och finns i konfigurationer från 2 till 12 fibrer. Fibrerna är av den mycket böjtåliga typen G657A2. konstruktion: Akrylatbelagd fiber, blåsfiber typ: Dielektrisk, för mikrorör mått: Ø 1,1 1,4 mm kapacitet: 2 12 fibrer fibertyp: G657A2 längder: 1000, 2000, 4000 m (2-12 f), 6000 m (2-6 f) Tuber/Fibrer Dia meter Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) KRPM258013/1000M Blåsfiber 2f G657A2, 1000 m 2f STD-E KRPM258013/2000M Blåsfiber 2f G657A2, 2000 m 2f STD-E KRPM258013/4000M Blåsfiber 2f G657A2, 4000 m 2f STD-E KRPM258013/6000M Blåsfiber 2f G657A2, 6000 m 2f STD-E KRPM258014/2000M Blåsfiber 4f G657A2, 2000 m 4f STD-E KRPM258014/4000M Blåsfiber 4f G657A2, 4000 m 4f STD-E KRPM258014/6000M Blåsfiber 4f G657A2, 6000 m 4f STD-E KRPM258015/2000M Blåsfiber 6f G657A2, 2000 m 6f STD-E KRPM258015/4000M Blåsfiber 6f G657A2, 4000 m 6f STD-E KRPM258015/6000M Blåsfiber 6f G657A2, 6000 m 6f STD-E KRPM258016/1000M Blåsfiber 8f G657A2, 1000 m 8f STD-E KRPM258016/2000M Blåsfiber 8f G657A2, 2000 m 8f STD-E KRPM258016/4000M Blåsfiber 8f G657A2, 4000 m 8f STD-E KRPM258017/1000M Blåsfiber 12f G657A2, 1000 m 12f STD-E KRPM258017/2000M Blåsfiber 12f G657A2, 2000 m 12f STD-E KRPM258017/4000M Blåsfiber 12f G657A2, 4000 m 12f STD-E KRPM258019/2000M Blåsfiber 2f G657A2, 2000 m 2f TIA KRPM258019/4000M Blåsfiber 2f G657A2, 4000 m 2f TIA KRPM258019/6000M Blåsfiber 2f G657A2, 6000 m 2f TIA KRPM258022/2000M Blåsfiber 4f G657A2, 2000 m 4f TIA KRPM258022/4000M Blåsfiber 4f G657A2, 4000 m 4f TIA KRPM258022/6000M Blåsfiber 4f G657A2, 6000 m 4f TIA KRPM258041/2000M Blåsfiber 6f G657A2, 2000 m 6f TIA KRPM258041/4000M Blåsfiber 6f G657A2, 4000 m 6f TIA KRPM258041/6000M Blåsfiber 6f G657A2, 6000 m 6f TIA KRPM258034/1000M Blåsfiber 8f G657A2, 1000 m 8f TIA KRPM258034/2000M Blåsfiber 8f G657A2, 2000 m 8f TIA KRPM258034/4000M Blåsfiber 8f G657A2, 4000 m 8f TIA KRPM258017/1000M Blåsfiber 12f G657A2, 1000 m 12f TIA KRPM258017/2000M Blåsfiber 12f G657A2, 2000m 12f TIA KRPM258017/4000M Blåsfiber 12f G657A2, 4000 m 12f TIA HEXATRONIC.COM 11

12 Blåsfiber, multimod - Hexatronic Stingray Blåsfiber (ABF) installeras i smala mikrorör, i typfallet med en innerdiameter på 2 3,5 mm. De består av fibrer som kapslats in i en rund, högpresterande mantel i flera skikt. ABF levereras i behållare i längder från 1000 till 6000 m och finns i konfigurationer från 2 till 12 fibrer. Dessa versioner finns med multimodfibrer 50 µm OM3 eller OM4. konstruktion: Akrylatbelagd fiber, blåsfiber typ: Dielektrisk, för mikrorör mått: Ø 1,1 1,4 mm kapacitet: 2 12 fibrer fibertyp: 50 µm OM3, OM4 längder: 1000, 2000, 4000 m (2-12 f), 6000 m (2-4 f) Tuber/Fibrer Diameter Vikt För mikrorör ID Nr. Färgkod ø (mm) kg/km ø (mm) KRPM258025/2000M Blåsfiber 2f OM3 50µm, 2000 m 2f STD-E KRPM258025/4000M Blåsfiber 2f OM3 50µm, 4000 m 2f STD-E KRPM258025/6000M Blåsfiber 2f OM3 50µm, 6000 m 2f STD-E KRPM258024/2000M Blåsfiber 4f OM3 50µm, 2000 m 4f STD-E KRPM258024/4000M Blåsfiber 4f OM3 50µm, 4000 m 4f STD-E KRPM258024/6000M Blåsfiber 4f OM3 50µm, 6000 m 4f STD-E KRPM258023/1000M Blåsfiber 12f OM3 50µm, 1000 m 12f STD-E KRPM258023/2000M Blåsfiber 12f OM3 50µm, 2000 m 12f STD-E KRPM258023/4000M Blåsfiber 12f OM3 50µm, 4000 m 12f STD-E KRPM258031/2000M Blåsfiber 2f OM4 50µm, 4000 m 4f STD-E KRPM258033/1000M Blåsfiber 8f OM4 50µm, 1000 m 8f STD-E KRPM258033/2000M Blåsfiber 8f OM4 50µm, 2000 m 8f STD-E KRPM258033/4000M Blåsfiber 8f OM4 50µm, 4000 m 8f STD-E KRPM258030/1000M Blåsfiber 12f OM4 50µm, 1000 m 12f STD-E KRPM258030/2000M Blåsfiber 12f OM4 50µm, 2000 m 12f STD-E KRPM258030/4000M Blåsfiber 12f OM4 50µm, 4000 m 12f STD-E HEXATRONIC.COM

13 Förkontakterad blåsfiber Förkontakterad blåsfiber (ABF) eliminerar behovet av att montera kontaktdon efter installationen. ABF levereras på lätta spolar i längder från 30 m till 1000 m och finns i konfigurationer med 2 till 4 fibrer. Fibrerna är av den mycket böjtåliga typen G657A2. Fibrerna finns med standard färgkod smat TIA-598 färgkod. konstruktion: Akrylatbelagd fiber, blåsfiber typ: Dielektrisk, för mikrorör mått: Ø 1,1 mm kapacitet: 2 4 fibrer kontaktdonsalternativ: SC, SC/APC, LC, LC/PC fibertyp: G657A2 längder: 30, 50, 70, 100, 150, 200, 250, 300, 350, 400, m Standard färgkod RPM258020/30M ABF 1SC 2G657A2 Spole RPM258020/50M ABF 1SC 2G657A2 Spole RPM258020/70M ABF 1SC 2G657A2 Spole RPM258020/100M ABF 1SC 2G657A2 Spole RPM258020/150M ABF 1SC 2G657A2 Spole RPM258020/200M ABF 1SC 2G657A2 Spole RPM258020/250M ABF 1SC 2G657A2 Spole RPM258020/300M ABF 1SC 2G657A2 Spole RPM258020/350M ABF 1SC 2G657A2 Spole RPM258020/400M ABF 1SC 2G657A2 Spole RPM258020/500M ABF 1SC 2G657A2 Spole RPM258020/600M ABF 1SC 2G657A2 Spole RPM258020/700M ABF 1SC 2G657A2 Spole RPM258020/800M ABF 1SC 2G657A2 Spole RPM258020/900M ABF 1SC 2G657A2 Spole RPM258020/1000M ABF 1SC 2G657A2 Spole RPM258005/30M ABF 2SC 2G657A2 Spole RPM258005/50M ABF 2SC 2G657A2 Spole RPM258005/70M ABF 2SC 2G657A2 Spole RPM258005/100M ABF 2SC 2G657A2 Spole RPM258005/150M ABF 2SC 2G657A2 Spole RPM258005/200M ABF 2SC 2G657A2 Spole RPM258005/250M ABF 2SC 2G657A2 Spole RPM258005/300M ABF 2SC 2G657A2 Spole RPM258005/350M ABF 2SC 2G657A2 Spole RPM258005/400M ABF 2SC 2G657A2 Spole RPM258005/500M ABF 2SC 2G657A2 Spole RPM258005/600M ABF 2SC 2G657A2 Spole RPM258005/700M ABF 2SC 2G657A2 Spole RPM258005/800M ABF 2SC 2G657A2 Spole RPM258005/900M ABF 2SC 2G657A2 Spole RPM258005/1000M ABF 2SC 2G657A2 Spole RPM258006/30M ABF 2LC 2G657A2 Spole RPM258006/50M ABF 2LC 2G657A2 Spole RPM258006/70M ABF 2LC 2G657A2 Spole RPM258006/100M ABF 2LC 2G657A2 Spole RPM258006/150M ABF 2LC 2G657A2 Spole RPM258006/200M ABF 2LC 2G657A2 Spole RPM258006/250M ABF 2LC 2G657A2 Spole RPM258006/300M ABF 2LC 2G657A2 Spole RPM258006/350M ABF 2LC 2G657A2 Spole RPM258006/400M ABF 2LC 2G657A2 Spole RPM258006/500M ABF 2LC 2G657A2 Spole RPM258006/600M ABF 2LC 2G657A2 Spole RPM258006/700M ABF 2LC 2G657A2 Spole RPM258006/800M ABF 2LC 2G657A2 Spole RPM258006/900M ABF 2LC 2G657A2 Spole RPM258006/1000M ABF 2LC 2G657A2 Spole RPM258007/30M ABF 2SC/APC 2G657A2 Spole RPM258007/50M ABF 2SC/APC 2G657A2 Spole RPM258007/70M ABF 2SC/APC 2G657A2 Spole RPM258007/100M ABF 2SC/APC 2G657A2 Spole RPM258007/150M ABF 2SC/APC 2G657A2 Spole RPM258007/200M ABF 2SC/APC 2G657A2 Spole RPM258007/250M ABF 2SC/APC 2G657A2 Spole RPM258007/300M ABF 2SC/APC 2G657A2 Spole RPM258007/350M ABF 2SC/APC 2G657A2 Spole RPM258007/400M ABF 2SC/APC 2G657A2 Spole RPM258007/500M ABF 2SC/APC 2G657A2 Spole RPM258007/600M ABF 2SC/APC 2G657A2 Spole RPM258007/700M ABF 2SC/APC 2G657A2 Spole RPM258007/800M ABF 2SC/APC 2G657A2 Spole RPM258007/900M ABF 2SC/APC 2G657A2 Spole RPM258007/1000M ABF 2SC/APC 2G657A2 Spole RPM258008/30M ABF 2LC/APC 2G657A2 Spole RPM258008/50M ABF 2LC/APC 2G657A2 Spole RPM258008/70M ABF 2LC/APC 2G657A2 Spole RPM258008/100M ABF 2LC/APC 2G657A2 Spole RPM258008/150M ABF 2LC/APC 2G657A2 Spole RPM258008/200M ABF 2LC/APC 2G657A2 Spole RPM258008/250M ABF 2LC/APC 2G657A2 Spole RPM258008/300M ABF 2LC/APC 2G657A2 Spole RPM258008/350M ABF 2LC/APC 2G657A2 Spole RPM258008/400M ABF 2LC/APC 2G657A2 Spole RPM258008/500M ABF 2LC/APC 2G657A2 Spole RPM258008/600M ABF 2LC/APC 2G657A2 Spole RPM258008/700M ABF 2LC/APC 2G657A2 Spole RPM258008/800M ABF 2LC/APC 2G657A2 Spole RPM258008/900M ABF 2LC/APC 2G657A2 Spole RPM258008/1000M ABF 2LC/APC 2G657A2 Spole RPM258028/30M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/50M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/70M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/100M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/150M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/200M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/250M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/300M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/350M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/400M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/500M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/600M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/700M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/800M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/900M ABF 1SC 1SC/APC 2G657A2 Spole RPM258028/1000M ABF 1SC 1SC/APC 2G657A2 Spole Fortsätter på nästa sida HEXATRONIC.COM 13

14 Förkontakterad blåsfiber, TIA-598 färgkod KRPM258018/30M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/50M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/70M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/100M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/150M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/200M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/250M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/300M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/350M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/400M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/500M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/600M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/700M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/800M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/900M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258018/1000M ABF 2LC/APC 2G657A2 TIA598 Spole KRPM258021/30M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/50M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/70M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/100M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/150M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/200M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/250M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/300M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/350M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/400M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/500M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/600M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/700M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/800M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/900M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258021/1000M ABF 2LC/APC 4G657A2 TIA598 Spole KRPM258029/30M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/50M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/70M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/100M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/150M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/200M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/250M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/300M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/350M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/400M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/500M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/600M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/700M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/800M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/900M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258029/1000M ABF1SC/APC 2G657A2 TIA-598 Spole KRPM258026/30M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/50M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/70M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/100M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/150M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/200M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/250M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/300M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/350M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/400M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/500M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/600M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/700M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/800M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/900M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258026/1000M ABF 2SC/APC 2G657A2 TIA-598 Spole KRPM258027/30M ABF 4SC/APC 4G657A2 TIA598 Spole KRPM258027/50M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/70M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/100M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/150M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/200M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/250M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/300M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/350M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/400M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/500M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/600M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/700M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/800M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/900M ABF4SC/APC 4G657A2 TIA-598 Spole KRPM258027/1000M ABF4SC/APC 4G657A2 TIA-598 Spole 14 HEXATRONIC.COM

15 ANSLUTNINGSKABLAR (DROPKABLAR) Hexatronics anslutningskablar (dropkablar) är utformade för snabb och enkel installation av slutanvändare i FTTx-nät samt i fiber till antennen (FTTA) -tillämpningar. Anslutningskablar är vanligen ett bra val för kortare avstånd och där det finns enkel åtkomst för kabelinstallationen. För att underlätta installationen och minimera uttöjningen när kabeln installeras runt skarpa hörn, baseras de flesta av Hexatronics anslutningskablar på den mycket böjtåliga fibern G657A2. Anslutningskabel för användning inom- och utomhus Halogenfria, flamskyddade anslutningskablar med fast sekundärskyddad fiber för snabb och enkel skarvning och montering av kontaktdon. Kabeln är utformad med G657A2-fiber med extra hög böjtålighet och robust design för att underlätta montering direkt på vägg med kabelklammer. Kabeln har en flamskyddad och UV-skyddad mantel och passar för användning både inom- och utomhus. konstruktion: Sekundärskyddad fiber, aramidgarn typ: Användning inom- och utomhus, HFFR, IEC kapacitet: 1 4 fibrer fibertyp: G657A2 mått: Ø 4,8 mm längder: 2000, 4000, 6000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /1A Dropkabel, Inomhus/Utomhus, 1f G657A2 1f STD-E TOL /2A Dropkabel, Inomhus/Utomhus, 2f G657A2 2f STD-E TOL /4A Dropkabel, Inomhus/Utomhus, 4f G657A2 4f STD-E Anslutningskabel, inomhus Halogenfri, flamskyddad anslutningskabel för FTTx-tillämpningar. Kabeln används för både vertikala (stigare) och horisontella installationer i fastigheter. G657A2-fiber med extra hög böjtålighet används för att förenkla installationen. konstruktion: Sekundärskyddad fiber, aramidgarn typ: Användning inomhus, HFFR, IEC kapacitet: 1 4 fibrer fibertyp: G657A2 mått: Ø 4,8 mm längder:2000, 4000, 6000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /1A Dropkabel, Inomhus, 1f G657A2 1f STD-E TOL /2A Dropkabel, Inomhus, 2f G657A2 2f STD-E TOL /4A Dropkabel, Inomhus, 4f G657A2 4f STD-E Anslutningskabel, inomhus, smal Extra smal anslutningskabel med utmärkt böjtålighet, för installation inomhus i kabelkanal eller direkt på väggen med kabelklämmor. Passar enkelt till kontaktdon av standardtyp med böjskydd. konstruktion: Sekundärskyddad fiber, aramidgarn typ: Användning inomhus, HFFR, IEC kapacitet: 1 4 fibrer fibertyp: G657A2 mått: Ø 2,9 mm längder: 2000, 4000, 6000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /1A Dropkabel, Inomhus, 1f G657A2 1f STD-E HEXATRONIC.COM 15

16 Anslutningskabel, utomhus, rör eller direkt nedgrävning, GNGLDV Robust anslutningskabel med lösa rör för installation utomhus i kanalisation, eller i kontrollerade tillämpningar med direkt nedgrävning. Två glasfiberstavar garanterar högsta krosstålighet. Kabeln är vattenblockerad i längdriktningen. konstruktion: Lösa rör typ: Utomhus, direkt nedgrävning kapacitet: 1 12 fibrer fibertyp: G657A2 mått: 6,1 x 3,3 mm längder: 2000, 4000, 6000 m Tuber/Fibrer Dimensions Vikt Nr. Färgkod (mm) kg/km TOL /1A Dropkabel, Utomhus, 6.1x3.3 mm 1f G657A2 1f STD-E 6.1x TOL /2A Dropkabel, Utomhus, 6.1x3.3 mm 2f G657A2 2f STD-E 6.1x TOL /4A Dropkabel, Utomhus, 6.1x3.3 mm 4f G657A2 4f STD-E 6.1x TOL /12A Dropkabel, Utomhus, 6.1x3.3 mm 12f G657A2 12f STD-E 6.1x Anslutningskabel fig-8, luft Självbärande figur 8-kabel för luftinstallation med med lösa rörs konstruktion. konstruktion: Lösa rör typ: Utomhus, luftinstallation kapacitet: 1 12 fibrer fibertyp: G657A2 mått: 6,1 x 3,3 mm längder: 2000, 4000, 6000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /1A Dropkabel, luft, 1f G657A2 1f STD-E TOL /2A Dropkabel, luft, 2f G657A2 2f STD-E TOL /4A Dropkabel, luft, 4f G657A2 4f STD-E TOL /8A Dropkabel, luft, 8f G657A2 8f STD-E TOL /12A Dropkabel, luft, 12f G657A2 12f STD-E Anslutningskabel FTTA, inomhus/utomhus, hög temperaturbeständighet, GNGQBDUV Fiberoptisk kabel utformad för FTTA-tillämpningar för både inom- och utomhusmiljö. Denna kabel hat extremt god värmetålighet och fungerar från -40 till +95 ºC. Kabeln är flamskyddad, så att den kan installeras inomhus, samtidigt som den yttre manteln är tillräckligt robust för att klara utomhusmiljöer. Den passar för förkontakterad leverans. konstruktion: Sekundärskyddad fiber, aramidgarn, högtemp. typ: Användning inom- och utomhus, HFFR, IEC , UL 1666 kapacitet: 2 fibrer fibertyp: G657A2 mått: Ø 4,8 mm längder: 2000, 4000, 6000 Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /2A GNGQBDUV Hög temp, 2 fg657a2 2f STD-E HEXATRONIC.COM

17 1 2 Anslutningskabel FTTA, inomhus/utomhus, GNGQBDUV Fiberoptisk kabel utformad för FTTA-tillämpningar i både inom- och utomhusmiljöer. Vattenblockerande aramidgarn garanterar att inget vatten kan passera genom kabeln och den yttre manteln är särskilt utformad för bästa möjliga skydd i utomhusmiljöer. Kabeln passar utmärkt till förkontakterat kablage. konstruktion: Sekundärskyddad fiber, aramidgarn, högtemp. typ: Användning inom- och utomhus, HFFR, IEC , UL 1666 kapacitet: 2 fibrer fibertyp: G652D mått: Ø 4,8 mm längder: 2000, 4000, 6000 Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /2A GNGQBDUV 2f G652D 2f STD-E Anslutningskabel FTTA, inomhus/utomhus, GNGQQBDV Fiberoptisk kabel utformad för FTTA-tillämpningar i både inom- och utomhusmiljöer. Kabeln är flamskyddad. Vattenblockerande ränder garan terar att inget vatten kan passera genom kabeln och den yttre manteln är särskilt utformad för högsta skydd i utomhusmiljöer. Kabeln lämpar sig för förkontakterad leverans och har mycket god böjtålighet, tack vare användning av den böjtåliga G657A2-fibern. konstruktion: Sekundärskyddad fiber, aramidgarn, högtemp. typ: Användning inom- och utomhus, HFFR kapacitet: 2 fibrer fibertyp: G657A2 mått: 5,9 x 4 mm längder: 2000, 4000, 6000 Tuber/Fibrer Dimensions Vikt Nr. Färgkod (mm) kg/km TOL /2A GNGQQBDV 2f G657A2 2f STD-E 5.9x HEXATRONIC.COM 17

18 KABLAR FÖR INSTALLATION I KANALISATION Sortimentet av kablar för installation i kanalisation såsom optorör omfattar alla våra tre grundkonstruktioner: koncentrisk kärna, ribbon med spårkärna och DryTech. Kablarna för rörinstallation innefattar både metalliska och dielektriska kablar med fiberantal upp till flera hundra fibrer. Fibrerna kan vara av olika typ, och olika slags fibrer kan blochas i samma kabel. Kablarna kan förses med aluminiumfolie som fuktbarriär. Aramid- eller glasgarn kan användas för extra dragstyrka i längsled. Glasgarn eller polyamid kan användas som skydd mot gnagare. DryTech Kablar märkta med DryTech ingår i en serie kablar där den typiska vattenblockeringen mellan rören (gel eller vattensvällande tejp/pulver) har ersatts med en solid termoplastisk expanderad elastomer. Den här helt unika tekniken har flera fördelar jämfört med konventionella kablar: Ökat krossmotstånd, i typfallet upp till 65 % högre Snabbare och billigare installation, omkring 2 ggr. snabbare preparering av kabel vid skarvning Miljövänlig, ett minimum av lösningsmedel krävs för kabelpreparering och problemfri kabelåtervinning Lösa rör DryTech, GRCLDV Smal kabel med lösa rör med koncentrisk kärna, med upp till 6 rör per kabel och med 4 till 8 fibrer per rör. Den smala konstruktionen gör det möjligt att installera kabeln i små rör. Kabeln är helt dielektrisk. DryTech fyllnadsmedel används i kabelkärnan. konstruktion: Lösa rör, DryTech, smal typ: Utomhus, rörinstallation kapacitet: 8 48 fibrer fibertyp: G652D mått: Ø 10,1 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /8A GRCLDV 8f G652D 2x4 (8f) STD-E TOL /12A GRCLDV 12f G652D 3x4 (12f) STD-E TOL /24A GRCLDV 24f G652D 6x4 (24f) STD-E TOL /36A GRCLDV 36f G652D 6x6 (36f) STD-E TOL /48A GRCLDV 48f G652D 6x8 (48f) STD-E Lösa rör DryTech, GRCLDV Robust kabel med lösa rör med koncentrisk kärna, med upp till 12 rör per kabel och med 12 fibrer per rör. Kabeln är helt dielektrisk. DryTech fyllnadsmedel används i kabelkärnan. konstruktion: Lösa rör, DryTech typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 11,2 19,0 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GRCLDV 12f G652D 1x12 (12f) STD-E TOL /24A GRCLDV 24f G652D 2x12 (24f) STD-E TOL /48A GRCLDV 48f G652D 4x12 (48f) STD-E TOL /72A GRCLDV 72f G652D 6x12 (72f) STD-E TOL /96A GRCLDV 96f G652D 8x12 (96f) STD-E TOL /144A GRCLDV 144f G652D 12x12 (144f) STD-E TOL /192A GRCLDV 192f G652D 16x12 (192f) STD-E HEXATRONIC.COM

19 Lösa rör, DryTech, GRCALV Kabel med lösa rör med koncentrisk kärna och aluminiumfolie som utgör en utmärkt fuktbarriär och gör kabeln lämplig i fuktig miljö. DryTech fyllnadsmedel används i kabelkärnan. Maxkapaciteten är 16 rör med 12 fibrer i varje rör. konstruktion: Lösa rör, DryTech, Al-barriär typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 12,5 20,3 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GRCALV 12f G652D 1x12 (12f) STD-E TOL /24A GRCALV 24f G652D 2x12 (24f) STD-E TOL /36A GRCALV 36f G652D 3x12 (36f) STD-E TOL /48A GRCALV 48f G652D 4x12 (48f) STD-E TOL /72A GRCALV 72f G652D 6x12 (72f) STD-E TOL /96A GRCALV 96f G652D 8x12 (96f) STD-E TOL /144A GRCALV 144f G652D 12x12 (144f) STD-E TOL /192A GRCALV 192f G652D 16x12 (192f) STD-E Lösa rör, GRHLDV Kabel med lösa rör med koncentrisk kärna, vilket är en kostnadseffektiv lösning. Kabeln är gelfylld för vattenblockering. Maxkapaciteten är 12 rör med 4 till 12 fibrer i varje rör. konstruktion: Lösa rör typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 11,0 19,0 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /4A GRHLDV 4f G652D 1x4 (4f) STD-E TOL /8A GRHLDV 8f G652D 2x4 (8f) STD-E TOL /12A GRHLDV 12f G652D 3x4 (12f) STD-E TOL /24A GRHLDV 24f G652D 6x4 (24f) STD-E TOL /48A GRHLDV 48f G652D 6x8 (48f) STD-E TOL /72A GRHLDV 72f G652D 6x12 (72f) STD-E TOL /96A GRHLDV 96f G652D 8x12 (96f) STD-E TOL /120A GRHLDV 120f G652D 10x12 (120f) STD-E TOL /144A GRHLDV 144f G652D 12x12 (144f) STD-E HEXATRONIC.COM 19

20 Ribbon med spårkärna, slim, GASLDV Extra smal ribbonkabel med 4 fibrer och spårkärna. Konstruktionen minskar installationskostnaderna och ger överlägset fiberskydd. Kabeln är dielektrisk, vilket gör den lämplig i installationer där det förekommer elektrisk interferens. konstruktion: Spårkärna, ribbon med 4 fibrer, slim typ: Utomhus, rörinstallation kapacitet: 4 48 fibrer fibertyp: G652D mått: Ø 9,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /4A GASLDV-SLIM 4f G652D 1x4 (4f) STD-E TOL /8A GASLDV-SLIM 8f G652D 2x4 (8f) STD-E TOL /12A GASLDV-SLIM 12f G652D 3x4 (12f) STD-E TOL /24A GASLDV-SLIM 24f G652D 6x4 (24f) STD-E TOL /36A GASLDV-SLIM 36f G652D 9x4 (36f) STD-E TOL /48A GASLDV-SLIM 48f G652D 12x4 (48f) STD-E Ribbon med spårkärna, GASLDV Robust ribbonkabel med 4 fibrer och spårkärna. Konstruktionen minskar installationskostnaderna och ger överlägset fiberskydd. Kabeln är dielektrisk, vilket gör den lämplig i installationer där det förekommer elektrisk interferens. konstruktion: Spårkärna, ribbon med 4 fibrer typ: Utomhus, rörinstallation kapacitet: 4 96 fibrer fibertyp: G652D mått: Ø 12,0 13,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /4A GASLDV 4f G652D 1x4 (4f) STD-E TOL /8A GASLDV 8f G652D 2x4 (8f) STD-E TOL /12A GASLDV 12f G652D 3x4 (12f) STD-E TOL /24A GASLDV 24f G652D 6x4 (24f) STD-E TOL /36A GASLDV 36f G652D 9x4 (36f) STD-E TOL /48A GASLDV 48f G652D 12x4 (48f) STD-E TOL /72A GASLDV 72f G652D 18x4 (72f) STD-E TOL /96A GASLDV 96f G652D 24x4 (96f) STD-E Ribbon med spårkärna, torr, GASLDV Detta är en helt torr ribbonkabel med spårkärna. En tejp som sväller i vatten fungerar som ett vattenblockerande element i längdriktningen. Konstruktionen minskar installationskostnaderna och ger överlägset fiberskydd. 4- eller 8-fibrers ribbon används. konstruktion: Spårkärna, ribbon med 4 eller 8 fibrer, torr typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 9,7 13,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /24A GASLDV Dry 24f G652D 6x4 (24f) STD-E TOL /48A GASLDV Dry 48f G652D 12x4 (48f) STD-E TOL /96A GASLDV Dry 96f G652D 12x8 (96f) STD-E TOL /192A GASLD Dry 192f G652D 24x8 (192f) STD-E HEXATRONIC.COM

21 Ribbon med spårkärna, GASLDV Ribbonkabel med 8 fibrer ribbon och spårkärna. Konstruktionen minskar installationskostnaderna och ger överlägset fiberskydd. Kabeln är dielektrisk. konstruktion: Spårkärna, ribbon med 8 fibrer typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 15,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /96A GASLDV 96f G652D 12X8 (96F) STD-E TOL /144A GASLDV 144f G652D 18x8 (144f) STD-E TOL /192A GASLDV 192f G652D 24x8 (192f) STD-E Ribbon med spårkärna, torr, GASLDV Ribbonkabel med 8 fibrer ribbon och spårkärna. Konstruktionen minskar installationskostnaderna och ger överlägset fiberskydd. En tejp som sväller i vatten fungerar som ett vattenblockerande element i längdriktningen. konstruktion: Spårkärna, ribbon med 8 fibrer, torr typ: Utomhus, rörinstallation kapacitet: fibrer fibertyp: G652D mått: Ø mm Längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /384A GASLDV 384f G.652D 48x8 (384f) STD-E TOL /480A GASLDV 480f G652D 60x8 (480f) STD-E TOL /640A GASLDV 640f G652D 80x8 (640f) STD-E TOL /384AH GASLDV 384f G.652D 48x8 (384f) S TOL /480AH GASLDV 480f G652D 60x8 (480f) S TOL /640AH GASLDV 640f G652D 80x8 (640f) S HEXATRONIC.COM 21

22 KABLAR FÖR DIREKT NEDGRÄVNING Sortimentet av kablar för direkt nedgrävning omfattar alla våra tre grundkonstruktioner: koncentrisk kärna, ribbon med spårkärna, DryTech och ribbon i lösa rör. Kablarna är 100% metallfria och kan därför installeras i närheten med kraftkablar utan att riskera att inducerande strömmar uppkommer. Kablarna är förstärkta med en expanderad termoplastisk elastomer, vilket ger utmärkt mekaniskt skydd. Kabelsortimentet innefattar kablar med fiberantal upp till flera hundra fibrer. DryTech Kablar märkta med DryTech ingår i en serie kablar där den typiska vattenblockeringen mellan rören (gel eller vattensvällande tejp/pulver) har ersatts med en solid termoplastisk expanderad elastomer. Den här helt unika tekniken har flera fördelar jämfört med konventionella kablar: Ökat krossmotstånd, i typfallet upp till 65 % högre Snabbare och billigare installation, omkring 2 ggr. snabbare preparering av kabel för skarvning Miljövänlig, ett minimum av lösningsmedel krävs för kabelpreparering och problemfri kabelåtervinning Lösa rör, DryTech, dielektrisk, GRCLLDV Smal kabel med lösa rör med koncentrisk kärna, ett termoplastiskt stötdämpande lager och en andra yttre mantel. Det termoplastiska dämpande lagret gör denna icke-metalliska kabel lämplig för installation längs kraftledningar, t.ex. banvallar. DryTech fyllnadsmedel används i kabelkärnan. Maxkapaciteten är 6 rör med 4 till 8 fibrer i varje rör. konstruktion: Lösa rör, torr, dielektrisk typ: Utomhus, direkt nedgrävning, järnvägar kapacitet: fibrer fibertyp: G652D mått: Ø 18 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /24 GRCLLDV 24f G652D 6x4 (24f) STD-E TOL /48 GRCLLDV 48f G652D 6x8 (48f) STD-E Lösa rör, DryTech, dielektrisk, medelhög kapacitet, GRCLLDV Kabel med lösa rör med koncentrisk kärna, ett termoplastiskt stötdämpande lager och en andra yttervägg. Det termoplastiska dämpande lagret gör denna icke-metalliska kabel lämplig för installation längs kraftledningar, t.ex. banvallar. DryTech fyllnadsmedel används i kabelkärnan. Maxkapaciteten är 16 rör med 12 fibrer i varje rör. konstruktion: Lösa rör, torr, dielektrisk typ: Utomhus, direkt nedgrävning, järnvägar kapacitet: fibrer fibertyp: G652D mått: Ø 19 26,6 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /72A GRCLLDV 72f G652D 6x12 (72f) STD-E TOL /96A GRCLLDV 96f G652D 8x12 (96f) STD-E TOL /144A GRCLLDV 144f G652D 12x12 (144f) STD-E TOL /192A GRCLLDV 192f G652D 16x12 (192f) STD-E HEXATRONIC.COM

23 Lösa rör, DryTech, dielektrisk, hög kapacitet, GRCLLDV Kabel med lösa rör med koncentrisk kärna, ett termoplastiskt stötdämpande lager och en andra yttermantel. Det termoplastiska dämpande lagret gör denna icke-metalliska kabel lämplig för installation längs kraftledningar, t.ex. banvallar. DryTech fyllnadsmedel används i kabelkärnan. Maxkapaciteten är 24 rör med 12 fibrer i varje rör. konstruktion: Lösa rör, torr, dielektrisk typ: Utomhus, direkt nedgrävning, järnvägar kapacitet: 288 fibrer fibertyp: G652D mått: Ø 27,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /288 GRCLLDV 288f G652D 24x12 (288f) STD-E Ribbon med spårkärna, dielektrisk, GASLLDV 4-fibrers kabel med lösa rör med koncentrisk kärna, ett termoplastiskt stötdämpande lager och en andra yttermantel. Det termoplastiska dämpande lagret gör denna icke-metalliska kabel lämplig för installation längs kraftledningar, t.ex. banvallar. konstruktion: Spårkärna, 4- eller 8-fibrers ribbon, dielektrisk typ: Utomhus, direkt nedgrävning, järnvägar kapacitet: 8 96 fibrer fibertyp: G652D mått: Ø 19,5 21,0 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /8A GASLLDV 8f G652D 2x4 (8f) STD-E TOL /12A GASLLDV 12f G652D 3x4 (12f) STD-E TOL /24A GASLLDV 24f G652D 6x4 (24f) STD-E TOL /36A GASLLDV 36f G652D 9x4 (36f) STD-E TOL /48A GASLLDV 48f G652D 12x4 (48f) STD-E TOL /72A GASLLDV 72f G652D 18x4 (72f) STD-E TOL /96A GASLLDV 96f G652D 24x4 (96f) STD-E Ribbon med spårkärna, dielektrisk, GASLLDV 8-fibrers kabel med lösa rör med hög kapacitet, med koncentrisk kärna, ett termoplastiskt stötdämpande lager och en andra yttermantel. Det termoplastiska dämpande lagret gör denna icke-metalliska kabel lämplig för installation längs kraftledningar, t.ex. banvallar. konstruktion: Spårkärna, 8-fibrers ribbon, dielektrisk typ: Utomhus, direkt nedgrävning, järnvägar kapacitet: 192 fibrer fibertyp: G652D mått: Ø 23,0 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /192A GASLLDV 192f G652D 24x (192f) STD-E HEXATRONIC.COM 23

24 KABLAR FÖR LUFTINSTALLATION Självbärande fiberkablar för luftinstallation. Hexatronics sortiment av fiberoptiska kablar för luftinstallation omfattar både självbärande helt dielektriska kablar (ADSS) och figur 8-versioner avsedda för upphängning i stolpar. Kablarna är av olika typer och finns för olika spannlängder. Hexatronic har även ett komplett sortiment av installationsmateriel för luftkabelinstallation. Lösa rör ADSS, GRHSLDV ADSS, icke-metallisk kabel med koncentrisk kärna. Denna ytterst tunna och lätta kabel, som kan beställas med 4 till 144 fibrer, passar för spannlängder från 60 till 170 m. Den kan installeras intill kraftledningar med upp till 120 kv. Kabeln innehåller Standardfyllnadsmedel och använder aramidgarn för ökad styrka. konstruktion: Lösa rör, ADSS, dielektrisk, 4kN typ: Utomhus, luftinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 11,7 20,0 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /8A GRHSLDV 8f G652D 4 kn-11.5 mm 2x4 (8f) STD-E TOL /12A GRHSLDV 12f G652D 4 kn-11.5 mm 3x4 (12f) STD-E TOL /24A GRHSLDV 24f G652D 4 kn-11.5 mm 6x4 (24f) STD-E TOL /48A GRHSLDV 48f G652D 4 kn-11.5 mm 4x12 (48f) STD-E TOL /72A GRHSLDV 72f G652D 4 kn-15.5 mm 6x12 (72f) STD-E TOL /96A GRHSLDV 96f G652D 4 kn-19 mm 8x12 (96f) STD-E TOL /144A GRHSLDV 144f G652D 4 kn-19 mm 12x12 (144f) STD-E Lösa rör ADSS, GRHSLLDV ADSS, icke-metallisk kabel med koncentrisk kärna, där aramidgarn och en andra yttermantel ger en extra robust kabelkonstruktion. Den lämpar sig för installation i kärva klimat med stora islaster och för spannlängder på m. konstruktion: Lösa rör, ADSS, dielektrisk, 7kN typ: Utomhus, luftinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 13,8 18,8 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /8A GRHSLLDV 8f G652D, 7kN-13.8 mm 2x4 (8f) STD-E TOL /12A GRHSLLDV 12f G652D, 7kN-13.8 mm 3x4 (12f) STD-E TOL /24A GRHSLLDV 24f G652D, 7kN-13.8 mm 6x4 (24f) STD-E TOL /48A GRHSLLDV 48f G652D, 7kN-13. mm 6x8 (48f) STD-E TOL /72A GRHSLLDV 72f G652D, 8kN-15.5 mm 6x12 (72f) STD-E TOL /96A GRHSLLDV 96f G652D, 8kN-15.5 mm 8x12 (96f) STD-E TOL /144A GRHSLLDV 144f G652D, 8kN-15.5 mm 12x12 (144f) STD-E HEXATRONIC.COM

25 Lösa rör ADSS, GRHSLLDV ADSS, icke-metallisk kabel med koncentrisk kärna, där aramidgarn och en andra yttermantel ger en extra robust kabelkonstruktion. Den lämpar sig för installation i kärva klimat med stora islaster och för spannlängder på m. I likhet med GRHSLDV innehåller denna kabel Standardfyllnadsmedel och kan beställas med 4 till 144 fibrer. konstruktion: Lösa rör, ADSS, dielektrisk, 14,5 kn typ: Utomhus, luftinstallation kapacitet: fibrer fibertyp: G652D mått: Ø mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GRHSLLDV 12f G652D, 14.5kN-15.0 mm 3x4 (12f) STD-E TOL /24A GRHSLLDV 24f G652D, 14.5kN-15.0 mm 6x4 (24f) STD-E TOL /36A GRHSLLDV 36f G652D, 14.5kN-15.0 mm 6x6 (36f) STD-E TOL /48A GRHSLLDV 48f G652D, 14.5kN-15.0 mm 6x8 (48f) STD-E TOL /72A GRHSLLDV 72f G652D, 14.5kN-16.5 mm 6x12 (72f) STD-E TOL /96A GRHSLLDV 96f G652D, 16kN-18.6 mm 8x12 (96f) STD-E TOL /144A GRHSLLDV 144f G652D, 18kN-22.7 mm 12x12 (144f) STD-E Lösa rör, figur-8, GRCLCV Självbärande figur 8-kabel med koncentrisk kärna. Kabeln har patenterat DryTech fyllnadsmedel samt bärlina av stål inlagd i manteln. Kabeln passar för spannlängder upp till 75 m. GRCLCV kan beställas med 4 till 192 fibrer. konstruktion: Lösa rör, fig-8 typ: Utomhus, luftinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 11,2 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GRCLCV 12f G652D 3x4 (12f) STD-E TOL /24A GRCLCV 24f G652D 6x4 (24f) STD-E TOL /36A GRCLCV 36f G652D 6x6 (36f) STD-E TOL /48A GRCLCV 48f G652D 6x8 (48f) STD-E TOL /72A GRCLCV 72f G652D 6x12 (72f) STD-E Lösa rör, fig-8, dielektrisk, GRCLCDV Icke-metallisk figur 8-kabel med koncentrisk kärna och glasfiberförstärkt bärlina av plast inbyggd i manteln. Den självbärande kabeln passarför spannlängder upp till 75 m. Eftersom den är dielektrisk kan den installeras i närheten av kraftledningar med upp till 120 kv. GRCLCDV kan beställas med 48 till 144 fibrer. konstruktion: Lösa rör, fig-8, dielektrisk typ: Utomhus, luftinstallation kapacitet: fibrer fibertyp: G652D mått: Ø 11,2 15,6 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /48A GRCLCDV 48f G652D 6x8 (48f) STD-E TOL /96A GRCLCDV 96f G652D 8x12 (96f) STD-E TOL /144A GRCLCDV 144f G652D 12x12 (144f) STD-E HEXATRONIC.COM 25

26 KABLAR FÖR ANVÄNDNING INOM- OCH UTOMHUS Kablarna för inomhusanvändning eller kombinerad inom- och utomhusanvändning är samtliga halogenfria och flamskyddade (HFFR) och bildar därmed inga korrosiva gaser vid förbränning. Kablar för inom-/utomhus används ofta mellan en förkontakterad optisk termineringspanel inomhus och en skarvbox utomhus samt för tillämpningar såsom fiber till antennen (FTTA). Sortimentet av kablar för användning inomhus är avsett för olika tillämpningar inom telekommunikation och särskilt för sammankoppling mellan det aktiva utustningen och den optiska termineringspanelen. Inomhuskablarna är också lämpliga för användning i LAN-nätverk eller i andra typer av datanätverk. Alla inomhuskablar är halogenfria och flamskyddade och avger därför inga korrosiva gaser vid förbränning. Alla kablarna är också helt dielektriska, verifierade enligt klassifikationerna i IEC Kablar för permanent installation är även verifierade enligt CE, Construction Products Regulation (CPR) för reaktion vid brand. Mikrokabel, inomhus Mikrokabel baserad på en smal lösa rörs- design med upp till åtta rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och midspan-åtkomst. Kabeln är konstruerad för inomhusinstallationer och har utmärkt böj tålighet. konstruktion: Lösa rör, mikrokabel, flamskyddad typ: Inomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G652D mått: Ø 8,3 8,6 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A Mikrokabel 12f HFFR G652D, Grön 1x12 (12f) STD-E TOL /24A Mikrokabel 24f HFFR G652D, Grön 2x12 (24f) STD-E TOL /48A Mikrokabel 48f HFFR G652D, Grön 4x12 (48f) STD-E TOL /72A Mikrokabel 72f HFFR G652D, Grön 6x12 (72f) STD-E TOL /96A Mikrokabel 96f HFFR G652D, Grön 8x12 (96f) STD-E Mikrokabel, böjtålig, inomhus Mikrokabel baserad på en smal lösa rörs- design med upp till åtta rör per kabel. Konstruktionen förenklar prepareringen av fibrerna och midspan-åtkomst. Kabeln innehåller böjtåliga G657A2-fibrer som ger kabeln utmärkt böjprestanda. konstruktion: Lösa rör, mikrokabel, flamskyddad, böjtålig typ: Inomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G657A2 mått: Ø 8,3 8,6 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A Mikrokabel 12f HFFR G657A2, Gul 1x12 (12f) STD-E TOL /24A Mikrokabel 24f HFFR G657A2, Gul 2x12 (24f) STD-E TOL /48A Mikrokabel 48f HFFR G657A2, Gul 4x12 (48f) STD-E TOL /72A Mikrokabel 72f HFFR G657A2, Gul 6x12 (72f) STD-E TOL /96A Mikrokabel 96f HFFR G657A2, Gul 8x12 (96f) STD-E TOL /12A Mikrokabel 12f HFFR G657A2, Grön 1x12 (12f) STD-E TOL /24A Mikrokabel 24f HFFR G657A2, Grön 2x12 (24f) STD-E TOL /48A Mikrokabel 48f HFFR G657A2, Grön 4x12 (48f) STD-E TOL /72A Mikrokabel 72f HFFR G657A2, Grön 6x12 (72f) STD-E TOL /96A Mikrokabel 96f HFFR G657A2, Grön 8x12 (96f) STD-E HEXATRONIC.COM

27 Lösa rör, inom-/utomhus, GRHQBDUV Kabel med lösa rör med koncentrisk kärna, vilket är en kostnadseffektiv lösning. Varje rör innehåller upp till 12 fibrer och kabeln innehåller upp till 12 rör. Torr vattenblockering gör skarvningen ren och enkel. konstruktion: Lösa rör, flamskyddad typ: Inom-/utomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G652D mått: Ø mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GRHQBDUV 12f G652D 3x4 (12f) STD-E TOL /24A GRHQBDUV 24f G652D 6x4 (24f) STD-E TOL /48A GRHQBDUV 48f G652D 6x8 (48f) STD-E TOL /72A GRHQBDUV 72f G652D 6x12 (72f) STD-E TOL /96A GRHQBDUV 96f G652D 8x12 (96f) STD-E Ribbon med spårkärna, inom-/utomhus, GASQBDUV Ribbonkabel med spårkärna som minskar installationskostnaderna och garanterar ett överlägset fiberskydd. Vart och ett av de sex spåren innehåller 1 2 ribbon med fyra fibrer. Kabeln är dielektrisk och mycket tunn och flexibel, vilket gör den ytterst mångsidig. Torr vattenblockering gör skarvningen ren och enkel. konstruktion: Spårkärna, 4-fibrers ribbon, flamskyddad. typ: Inom-/utomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G652D mått: Ø 13 14,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GASQBDUV 12f G652D 3x4 (12f) STD-E TOL /24A GASQBDUV 24f G652D 6x4 (24f) STD-E TOL /36A GASQBDUV 36f G652D 9x4 (36f) STD-E TOL /48A GASQBDUV 48f G652D 12x4 (48f) STD-E TOL /72A GASQBDUV 72f G652D (18x4f) 18x4 (72f) STD-E TOL /96A GASQBDUV 96f G652D (24x4f) 24x4 (96f) STD-E Ribbon med spårkärna, inom-/utomhus, GASQBDUV Ribbonkabel med spårkärna som minskar installationskostnaderna och garanterar ett överlägset fiberskydd. Vart och ett av de sex spåren innehåller 2 ribbon med åtta fibrer. Kabeln är dielektrisk och mycket tunn och flexibel, vilket gör den ytterst mångsidig. Torr vattenblockering gör skarvningen ren och enkel. konstruktion: Spårkärna, 8-fibrers ribbon, flamskyddad typ: Inom-/utomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G652D mått: Ø 13 14,5 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /96A GASQBDUV 96f G652D 12x8 (96f) STD-E TOL /192A GASQBDUV 192f G652D 24x8 (192f) STD-E HEXATRONIC.COM 27

28 Ribbon med spårkärna, inom-/utomhus, slim, GASQBDUV Ribbonkabel med spårkärna som ger en kabelkonstruktion med lägre installationskostnader och överlägset fiberskydd. Vart och ett av de sex spåren innehåller 1 2 ribbon med fyra fibrer. Kabeln är dielektrisk och mycket tunn och flexibel, vilket gör den ytterst mångsidig. Torr vattenblockering gör skarvningen ren och enkel. konstruktion: Spårkärna, 4-fibrers ribbon, smal, flamskyddad typ: Inom-/utomhus, CPR-klass Eca kapacitet: fibrer fibertyp: G652D mått: Ø 9,9 mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A GASQBDUV-SLIM 12f G652D 3x4 (12f) STD-E TOL /24A GASQBDUV-SLIM 24f G652D 6x4 (24f) STD-E TOL /36A GASQBDUV-SLIM 36f G652D 9x4 (36f) STD-E TOL /48A GASQBDUV-SLIM 48f G652D 12x4 (48f) STD-E Ribbon med spårkärna, inom-/utomhus, hög kapacitet, GASQBDUV 8-fibrers ribbonkabel med hög kapacitet, med spårkärna som ger ett överlägset fiberskydd och medger ett högt fiberantal. Vart och ett av spåren innehåller ribbon med 4 eller 8 fibrer. 8-fibrers ribbon kan enkelt delas i två 4-fibrers ribbon. Kabelns mångsidighet och de inbyggda fördelarna med ribbonfibertekniken minskar installationskostnaderna. konstruktion: Spårkärna, 8-fibrers ribbon, flamskyddad typ: Inom-/utomhus kapacitet: fibrer fibertyp: G652D mått: Ø mm längder: m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /288A GASQBDUV 288f G652D 36x8 (288f) STD-E TOL /384A GASQBDUV 384f G652D 48x8 (384f) STD-E TOL /480A GASQBDUV 480f G652D 60x8 (480f) STD-E TOL /640A GASQBDUV 640f G652D 80x8 (640f) STD-E TOL /1000A GASQBDUV 1000f G652D 125x8 (1000f) STD-E HEXATRONIC.COM

29 Patchkabel, inomhus, GNGQBDU Simplex och duplex, buffrad patch cord-kabel, icke gelfylld, med en ytterdiameter på 2,0 mm per element. Den kan levereras förkontakterad med ett antal olika kontaktdonstyper. Kabeln har låg krympning på mindre än 0,5 %, för tillförlitlig och hög prestanda. 2-fiber-versionen har figur 8-konstruktion med singelfibrer som ligger parallellt, vilket gör den lätt att dela i två simplex patchkablar. konstruktion: Primärskyddad, flamskyddad, böjtålig typ: Inomhus, IEC cat C (LSZH), UL1666 kapacitet: 1 2 fibrer fibertyp: G657A2 mått: Ø 2 2 x 4 mm längder: 1000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /1A GNGQBDU 1f G657A2, Blå 1f STD-E TOL /1C GNGQBDU 1f G657A2, Gul 1f STD-E TOL /2A GNGQBDU 2f G657A2, Blå 2f STD-E TOL /2C GNGQBDU 2f G657A2, Gul 2f STD-E Breakout-kabel, inomhus, GNGQQBDU Breakout-kabel där simplexkablar läggs tillsammans i en enda kabel med aramidgarn som förstärkning. Konstruktionen ger en robust kabel med stor flexibilitet. Kabeln kan levereras förkontakterad med ett antal olika kontaktdonstyper. konstruktion: Primärskyddad, flamskyddad, breakout typ: Inomhus, IEC cat C (LSZH), UL1666 kapacitet: 4 fibrer fibertyp: G657A2 mått: 4,8 x 2,8 mm längder: 1000 m Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /4A GNGQQBDU 4f G657A2, Blå 4f STD-E HEXATRONIC.COM 29

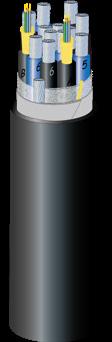

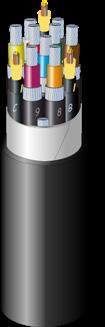

30 HYBRIDKABLAR FIBER/KRAFT Hybridkablar fiber/kraft erbjuder nästan obegränsad ränderbredd för fiberoptiska anslutningar i kombination med kraftmatning i samma kabel. Typiska tillämpningar för de här hybrid kablarna är fiber till antennen (FTTA) för mobilsystem, WiFi-hotspots, sensornätverk, övervakningskameror etc. Hybridkabel fiber/kraft En robust och kompakt hybridfiberkabel för sammankoppling av kraft och optiska länkar mellan huvud- och fjärrenheter, för radiobasstationer inom- och utomhus. konstruktion: Hybridkabel fiber/kraft, flamskyddad typ: Stolp- och tornmontering för RRU kapacitet: 12 fibrer/koppartrådar fibertyp: G657A2 eller MM OM4, böjtålig mått: Ø mm längder: På begäran Hybridkablar Power Cords Fibrer Diameter Vikt Nr. x Type Nr. ø (mm) kg/km TOL /30612 Hybrid 3x6 mm 2, 12f G657A2 3 x 6 mm TOL /31012 Hybrid 3x10 mm 2, 12f G657A2 3 x 10 mm TOL /30612 Hybrid 3x6 mm 2, 12f G657A2 3 x 6 mm TOL /31012 Hybrid 3x10 mm 2, 12f G657A2 3 x 10 mm TOL /60612 Hybrid 6x6 mm 2, 12f G657A2 6 x 6 mm TOL /61012 Hybrid 6x10 mm 2, 12f G657A2 6 x 10 mm TOL /0603 Hybrid 3x2x6 mm 2, 12f MM OM4 3 x 2 x 6 mm TOL /1204 Hybrid 6x2x4 mm 2, 12f MM OM4 6 x 2 x 4 mm TOL /1206 Hybrid 6x2x 6 mm 2, 12f MM OM4 6 x 2x 6 mm TOL /1210 Hybrid 6x2x10 mm 2, 12f MM OM4 6 x 2x 10 mm TOL /0603 Hybrid 3x2x6 mm 2, 12f G657A2 3 x 2 x 6 mm TOL /1204 Hybrid 6x2x4 mm 2, 12f G657A2 6 x 2 x 4 mm TOL /1206 Hybrid 6x2x 6 mm 2, 12f G657A2 6 x 2x 6 mm TOL /1210 Hybrid 6x2x10 mm 2, 12f G657A2 6 x 2x 10 mm Hybridkablar, UL-listade Power Cords Fibrer Diameter Vikt Nr. x Type Nr. ø (mm) kg/km TOL /30612 Hybrid 3x10 AWG, 12f G657A2 3 x 10 AWG TOL /30812 Hybrid 3x8 AWG, 12f G657A2 3 x 8 AWG TOL /50612 Hybrid 5x10 AWG, 12f G657A2 5 x 10 AWG TOL /50812 Hybrid 5x8 AWG, 12f G657A2 5 x 8 AWG TOL /90636 Hybrid 9x10 AWG, 12f G657A2 9 x 10 AWG TOL /90836 Hybrid 9x8 AWG, 12f G657A2 9 x 8 AWG HEXATRONIC.COM

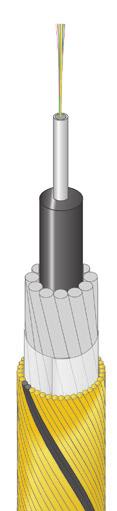

31 SJÖKABLAR Hexatronics sortiment av kablar för undervattensförläggning baseras på en mycket bred erfarenhet av sjökabelprojekt som omfattar både planering, projektledning och installation. Utbudet baseras på konstruktioner med unitube lösa rör och ribbonkonstruktioner för djup ned till 5000 m. Kabeldelar för integration i kraftkablar tillhandahålls också. Hexatronics kablar med lösa rör erbjuder överlägset mekaniskt skydd, enkel hantering och pålitlig prestanda. Alla kablar har ståltrådsarmering i ett eller flera lager och/eller ett rör av rostfritt stål som ger kabeln utmärkt skydd och vattentäta egenskaper. Kablarna motstår dragkrafter och stötar orsakade av förankring, återställningsarbeten och hantering. Tekniken med lösa rör resulterar i hög packningstäthet. Detta medger en liten ytterdiameter och enkel hantering. Alla kablar och skarvar har utformats med skydd av högsta kvalitet för att garantera en lång livslängd med maximal effektivitet. Denna konstruktion inkluderar ett hermetiskt förseglat rostfritt rör. Fibrerna kan röra sig fritt inuti röret i den tixotropa, vattenblockerande fyllningen. Röret skyddas av en polyetenmantel, ett eller två lager av galvaniserad ståltråd som ligger i bitumen och sedan lindats in i ett lager av polypropengarn. Hexatronics ribbonkablar erbjuder hög packningstäthet och effektiv fiberhantering samt kraftfullt skydd för fibrer i krävande undervattensförhållanden. Unika mekaniska och vattenblockerande egenskaper erhålls med en konstruktion med spårkärna som dessutom är skyddad av ett kopparrör och ståltrådsförstärkning. Denna kombination har gott motstånd mot slag och kraftiga stötar, som vid ankring, återställningsarbeten eller annan hantering. Denna sjökabel baseras på vår beprövade 4- eller 8-fibrers ribbonkabelkonstruktion. Kabelkärnan är fylld med en vattenavstötande sammansättning och den inre PE-manteln har ett kopparrör som svetsats på längden och fungerar som en vattenbarriär. Den andra, yttre polyetenmanteln och ett eller flera lager av galvaniserade ståltrådar, inneslutna i bitumen, ger ett kraftfullt skydd. Kabeldelar för integration i kraftkablar. Genom hela vår historia av att leverera högkvalitativa, pålitliga kabellösningar har vi skaffat oss en lång erfarenhet tillsammans med ledande leverantörer av kraftkablar. Fiberoptiska sjökablar för integration i kraftkablar gör det möjligt för globala leverantörer att möta det ökande behovet av mer kraft över större avstånd. Kablar på upp till 24 km kan installeras utan en fabriksskarv. Kablar som är längre än 24 km kräver fabriksskarvar. Skarvar för reparation kan också tillhandahållas. Lätt, skyddad Lösa rör, GJMLTV 5 ton SA Lätt, skyddad kabel med lösa rör för vattendjup större än 1000 m. konstruktion: Lösa rör, lätt, skyddad typ: 5 ton, 5000 m kapacitet: 1 48 fibrer Enkelarmerad Lösa rör, GJMLTV 10 ton SA Enkelarmerad kabel med lösa rör där måttligt skydd krävs. konstruktion: Lösa rör, enkelarmerad typ: 10 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMLTV 15 ton SAH Enkelarmerad kabel med lösa rör där kraftigt skydd krävs. Denna kabel har samma principiella konstruktion som GJM- LTV, 10 ton. konstruktion: Lösa rör, enkelarmerad typ: 15 ton, 3000 m kapacitet: 1 96 fibrer HEXATRONIC.COM 31

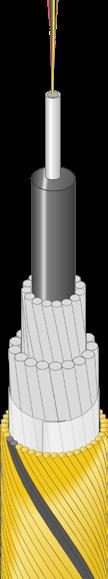

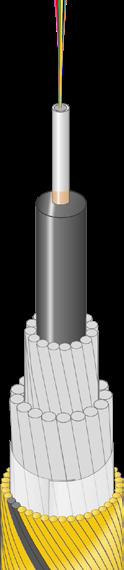

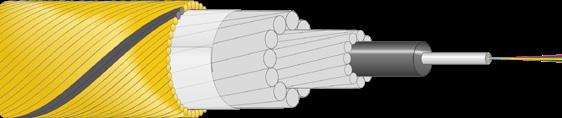

32 Dubbelarmerad Lösa rör, GJMLTV 15 ton DAL Dubbelarmerad kabel med lösa rör där kraftigt skydd krävs. konstruktion: Lösa rör, dubbelarmerad typ: 15 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMLTV 25 ton DA Dubbelarmerad kabel med lösa rör där mycket kraftigt skydd krävs. Denna kabel har samma principiella konstruktion som GJMLTV 15 ton DAL. konstruktion: Lösa rör, dubbelarmerad typ: 25 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMLTV 40 ton DAH Dubbelarmerad kabel med lösa rör där det kraftigaste skyddet krävs. Denna kabel har samma principiella konstruktion som GJMLTV 15 ton DAL. konstruktion: Lösa rör, dubbelarmerad typ: 40 ton, 3000 m kapacitet: 1 96 fibrer Elektrodfunktion lätt, skyddad Lösa rör, GJMMLTV 5 ton SA Lätt, skyddad kabel med lösa rör för vattendjup större än 1000 m. Kabeln innefattar ett kopparskikt som lindats runt stålröret för elektrodfunktion. konstruktion: Lösa rör, lätt, skyddad, elektrodfunktion typ: 5 ton, 5000 m kapacitet: 1 48 fibrer Elektrodfunktion enkelarmerad Lösa rör, GJMMLTV 10 ton SA Enkelarmerad kabel med lösa rör där måttligt skydd krävs. Kabeln innefattar ett kopparskikt som lindats runt röret av rostfritt stål för elektrodfunktion. konstruktion: Lösa rör, enkelarmerad, elektrodfunktion typ: 10 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMMLTV 15 ton SAH Enkelarmerad kabel med lösa rör där kraftigare skydd krävs. Denna kabel har samma principiella konstruktion som GJMMLTV 10 ton SA. konstruktion: Lösa rör, enkelarmerad, elektrodfunktion typ: 15 ton, 3000 m kapacitet: 1 96 fibrer 32 HEXATRONIC.COM

33 Elektrodkabel dubbelarmerad Lösa rör, GJMMLTV 15 ton DAL Dubbelarmerad kabel med lösa rör där kraftigt skydd krävs. Kabeln innefattar ett kopparskikt som lindats runt stålröret för elektrodfunktion. konstruktion: Lösa rör, enkelarmerad, elektrodfunktion typ: 15 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMMLTV 25 ton DA Dubbelarmerad kabel med lösa rör där mycket kraftigt skydd krävs. Denna kabel har samma principiella konstruktion som GJMMLTV 15 ton DAL. konstruktion: Lösa rör, dubbelarmerad, elektrodfunktion typ: 25 ton, 3000 m kapacitet: 1 96 fibrer Lösa rör, GJMMLTV 40 ton DAH Dubbelarmerad kabel med lösa rör där det kraftigaste skyddet krävs. Denna kabel har samma principiella konstruktion som GJMMLTV 15 ton DAL. konstruktion: Lösa rör, dubbelarmerad, elektrodfunktion typ:40 ton, 3000 m kapacitet: 1 96 fibrer Sjökabelskarv för kablar med lösa rör Skarv för sjökabel Skarvförslutning tillverkad av kraftigt rostfritt stål och hermetiskt tätade kabelskarvar för fiberoptiska sjökablar med lösa rör. Skarven klarar upp till 48 fibrer. konstruktion: Sjökabelskarv för GJMLTV kapacitet: 1 96 fibrer Universalskarv/universal snabbskarv för sjökablar UJ/UQJ är tekniker som utvecklats av Universal Jointkonsortiet för att förenkla effektivt underhåll av installerade sjökabelsystem. De flesta av Hexatronics sjökablar kvalificerar sig för tekniken, och för nyinstallationer används denna skarvtyp för vissa kabeltyper. konstruktion: UJ/UQJ för 10, 25 och 40 ton sjökablar kapacitet: 1 96 fibrer HEXATRONIC.COM 33

34 Allmän data lösa rör kablar Armering Temperatur ( C) Coil E-nummer Benämning Fiber Nr. Fiber typ* LWP SA DA RA NTTS (kn) Vattendjup (m) Electroding Drift Lagring Installation GJMLTV SA 1-48 G.65x Yes No No No No -30 till till till +40 Yes 3 GJMLTV SA-DAH 1-96 G.65x No Yes Yes No No -30 till till till +40 Yes 3 GJMMLTV LWP 1-48 G.65x Yes No No No Yes -30 till till till +40 Yes 3 GJMMLTV SA-DAH 1-96 G.65x No Yes Yes No Yes -30 till till till +40 Yes 3 * alla kommersiellt tillgängliga fibertyper kan erhållas UJ/ UQJ ø (m) Produktinformation Lösa rör kablar Fiber Trådar/lager (nr./ mm) E-nummer Produktnummer* Benämning Nr. Type 1st 2nd ø (mm) Vikt (kg/m) i luft i vatten NTTS (kn) NOTS (kn) TOL /xxA GJMLTV 5 TON SA 1-48 G.652.D 18/ TOL /xxA GJMLTV 10 TON SA 1-48 G.652.D 14/ TOL /xxA GJMLTV 10 TON SA 1-96 G.652.D 14/ TOL /xxA GJMLTV 15 TON SAH 1-48 G.652.D 12/ TOL /xxA GJMLTV 15 TON SAH 1-96 G.652.D 12/ TOL /xxA GJMLTV 15 TON DAL 1-48 G.652.D 18/2.2 18/ TOL /xxA GJMLTV 15 TON DAL 1-96 G.652.D 18/2.2 18/ TOL /xxA GJMLTV 25 TON DA 1-48 G.652.D 14/3.0 20/ TOL /xxA GJMLTV 25 TON DA 1-96 G.652.D 14/3.0 20/ TOL /xxA GJMLTV 40 TON DAH 1-48 G.652.D 12/3.8 16/ TOL /xxA GJMLTV 40 TON DAH 1-96 G.652.D 12/3.8 16/ TOL /xxA GJMMLTV 4 TON LWP 1-48 G.652.D 16/ TOL /xxA GJMMLTV 10 TON SA 1-48 G.652.D 14/ TOL /xxA GJMMLTV 10 TON SA 1-96 G.652.D 14/ TOL /xxA GJMMLTV 15 TON SAH 1-48 G.652.D 12/ TOL /xxA GJMMLTV 15 TON SAH 1-96 G.652.D 12/ TOL /xxA GJMMLTV 15 TON DAL 1-48 G.652.D 18/2.2 18/ TOL /xxA GJMMLTV 15 TON DAL 1-96 G.652.D 18/2.2 18/ TOL /xxA GJMMLTV 25 TON DA 1-48 G.652.D 14/3.0 20/ TOL /xxA GJMMLTV 25 TON DA 1-96 G.652.D 14/3.0 20/ TOL /xxA GJMMLTV 40 TON DAH 1-48 G.652.D 12/3.8 16/ TOL /xxA GJMMLTV 40 TON DAH 1-96 G.652.D 12/3.8 16/ * xx = fiberantal (12, 24 & 48). A är Standard fiber färgkod NPTS (kn) CBL/FBL (kn) Produktinformation Skarvförslutningar för lösa rör kablar Fiber Nr. NCD Rak skarv för GJMLTV 1-48 Not. NCD /1 Armeringskit SA-DAL st/skarv krävs NCD /2 Armeringskit DA st/skarv krävs NCD Rak skarv för GJMLTV 1-96 NCD /1 Armeringskit SA-DAL st/skarv krävs NCD /2 Armeringskit DA st/skarv krävs NCD UJ för GJM(M)LTV SA till SA 1-96 NCD UJ för GJM(M)LTV DA till DA 1-96 NCD UJ för GJM(M)LTV DAH till DAH 1-96 NCD UJ för GJM(M)LTV SA till DA 1-96 NCD UJ för GJM(M)LTV SA till DAH 1-96 NCD UJ för GJM(M)LTV DA till DAH 1-96 NCD UQJ GJM(M)LTV Tool Kit 1-48 NCD UQJ för GJM(M)LTV SA till SA 1-48 NCD UQJ för GJM(M)LTV DAL till DAL 1-48 NCD UQJ för GJM(M)LTV DA till DA 1-48 NCD UQJ för GJM(M)LTV DAH till DAH 1-48 NCD UQJ för GJM(M)LTV SA till DAL 1-48 NCD UQJ för GJM(M)LTV SA till DA 1-48 NCD UQJ för GJM(M)LTV SA till DAH 1-48 NCD UQJ för GJM(M)LTV DAL till DA 1-48 NCD UQJ för GJM(M)LTV DAL till DAH 1-48 NCD UQJ för GJM(M)LTV DA till DAH HEXATRONIC.COM

35 Ribbon enkelarmerad Ribbon med spårkärna, GASLMLTV 5 ton SAL Enkelarmerad ribbonkabel där lättare skydd krävs. konstruktion: Ribbon med spårkärna, enkelarmerad typ: 5 ton, 500 m kapacitet: fibrer Ribbon med spårkärna, GASLMLTV 10 ton SA Enkelarmerad ribbonkabel för måttligt skydd. Denna kabel har samma principiella konstruktion som GASLMLTV 5 ton SAL. konstruktion: Ribbon med spårkärna, enkelarmerad typ: 10 ton, 500 m kapacitet: fibrer Ribbon med spårkärna, GASLMLTV 15 ton SAH Enkelarmerad ribbonkabel för kraftigt skydd. Denna kabel har samma principiella konstruktion som GASLMLTV 5 ton SAL. konstruktion: Ribbon med spårkärna, enkelarmerad typ: 15 ton, 500 m kapacitet: fibrer Ribbon dubbelarmerad Ribbon med spårkärna, GASLMLTV 20 ton DA Dubbelarmerad ribbonkabel där mycket kraftigt skydd krävs. konstruktion: Ribbon med spårkärna, dubbelarmerad typ: 20 ton, 500 m kapacitet: fibrer Ribbon med spårkärna, GASLMLTV 40 ton DAH Dubbelarmerad ribbonkabel för det kraftigaste skyddet och med samma principiella konstruktion som GASLMLTV 20 ton DA. konstruktion: Ribbon med spårkärna, dubbelarmerad typ: 40 ton, 500 m kapacitet: fibrer Ribbon stenarmerad Ribbon med spårkärna, GASLMLTV 20 ton RA Stenarmerad, ribbonkabel. Det tredje armeringslagret ger ett optimalt skydd i områden där kabeln utsätts för kraftigt mekaniskt slitage. konstruktion: Ribbon med spårkärna, trippelarmerad, stenarmerad typ: 20 ton, 500 m kapacitet: fibrer HEXATRONIC.COM 35

36 Sjökabel-skarvboxar för ribbonkablar Skarvbox för sjökabel - ribbon Utformad för skarvning av Hexatronics fiberoptiska ribbon-sjökablar, samtidigt som den upprätthåller kabelns mekaniska, optiska och elektriska egenskaper. Skarvboxen är tillverkad av en korrosionsresistent rostfri stållegering. Det vattentäta yttre huset ger mekanisk styrka och skydd. En förseglad inre låda innehåller fiberorganiserarna och kan inhysa skarvhylsor för upp till 96 fibrer i modellen NCD och för upp till 192 fibrer i modellen NCD konstruktion: Sjökabel-skarvbox för GASMLTV kapacitet: fibrer Allmän data Ribbon sjökablar Armering Temperatur ( C) Coil E-nummer Benämning Fiber antal Fiber typ* SA DA RA NTTS (kn) Vatten djup (m) Electroding Drift Lagring GASLMLTV G.65x Yes Yes Yes Yes -30 till till till +40 Ja 3 * alla kommersiellt tillgängliga fibertyper kan erhållas UJ ø (m) Produktinformation Ribbon sjökablar Fiber Trådar/Lager (nr./mm) Vikt (kg/m) E-nummer Installation Produktnummer* Benämning Nr. Type 1st 2nd 3rd TOL /xxA GASLMLTV 5 TON SAL TOL /xxxA GASLMLTV 5 TON SAL TOL /xxA TOL /xxxA TOL /xxA TOL /xxxA TOL /xxA TOL /xxxA TOL /xxA TOL /xxxA TOL /xxA TOL /xxxA GASLMLTV 10 TON SA GASLMLTV 10 TON SA GASLMLTV 15 TON SAH GASLMLTV 15 TON SAH GASLMLTV 20 TON DA GASLMLTV 20 TON DA GASLMLTV 40 TON DAH GASLMLTV 40 TON DAH GASLMLTV 20 TON RA GASLMLTV 20 TON RA * xx = fiberantal (12, 24, 48, 96, 155 & 192). A är Standard fiber färgkod ø (mm) i luft i vatten NTTS (kn) NOTS (kn) NPTS (kn) 4-96 G.652.D 20/ G.652.D 22/ CBL/ FBL (kn) 4-96 G.652.D 16/ G.652.D 17/ G.652.D 12/ G.652.D 17/ G.652.D 20/3.0 20/ G.652.D 22/3.0 21/ G.652.D 20/3.0 18/ G.652.D 22/3.0 21/ G.652.D 20/3.0 20/4.2 22/ G.652.D 22/3.0 21/4.2 24/ Produktinformation Skarvförslutningar för ribbonkablar Fiber Nr. NCD Submarine Joint för GASLMLTV 4-96 NCD Submarine Joint för GASLMLTV HEXATRONIC.COM

37 Undervattenskabel - Insjökabel Undervattenskabel, GASALTLV, ribbon GASALTLV är en enkelarmerad ribbonkabel för undervattensinstallationer på grunda djup, där måttligt skydd krävs. Kabeln passar för sjöar och korsning av vattendrag i alla typer av nät, såsom stam-, stads- och fiberaccessnät. konstruktion: Ribbon med spårkärna typ: 100 m kapacitet: fibrer fibertyp: G652D Tuber/Fibrer Diameter Vikt Nr. Färgkod ø (mm) kg/km TOL /12A Undervattenskabel, 12f G652D 12f S12/STD-E TOL /24A Undervattenskabel, 24f G652D 24f S12/STD-E TOL /48A Undervattenskabel, 48f G652D 48f S12/STD-E TOL /96A Undervattenskabel, 96f G652D 96f S12/STD-E TOL /144A Undervattenskabel, 144f G652D 144f S12/STD-E TOL /192A Undervattenskabel, 192f G652D 192f S12/STD-E Fiberoptiska sjökabeldelar Fiberoptisk sjökabeldel 1-96 fibrer, GJMLV Denna kabeldel baseras på ett hermetiskt förseglat rostfritt rör. Fibrerna kan röra sig fritt inuti röret i den tixotropa, vattenblockerande fyllningen. Stålröret skyddas av en halvledande polyetenvägg. Fibrerna är enkla att identifiera tack vare färg och färgad garn. Kabeldelen är utformad för att byggas in i elektriska kraftkablar under vatten. konstruktion: Lösa rör typ: För inbyggnad, 3000 m kapacitet: 1 96 fibrer Fiberoptisk sjökabeldel fibrer, ribbon, GASLMLV Denna sjökabeldel baseras på vår beprövade 4- eller 8-fibrers ribbonkabelkonstruktion. På det inre polyetenhöljet finns ett kopparrör med längsgående svets, följt av ett andra, yttre halvledande polyetenhölje. konstruktion: Ribbon med spårkärna typ: För inbyggnad, 500 m kapacitet: fibrer Allmän data Sjökablar för integration Böjradie (m) Temperatur ( C) E- nummer Typ Fiber antal Fiber Typ* Benämning Vattendjup (m) Halvledande mantel Nom. ø (mm) Vikt (kg/m) Belastad Obelastad Drift Lagring Installation GJMLV lösa rör 1-96 G.65x 3000 Tillgänglig till till till +40 GASLMLV Ribbon 4-192** G.65x 500 tillgänglig till till till +40 * alla kommersiellt tillgängliga fibertyper och färgkoder kan erhållas ** max leveranslängd 16 km för > 48 fiber ribbon kablar för integration HEXATRONIC.COM 37

38 Mikrorör och buntade mikrorör Mikrorör och buntade mikrorör finns för flera olika installationsmiljöer, som direkt nedgrävning, installation i existerande rör eller för användning inomhus. I princip förekommer två typer av buntade mikrorör: Tjockväggiga rör (TWD) Tätskyddade rör (TPD) Tjockväggiga rör (Thick Walled Ducts, TWD) kännetecknas av mikrorör med tjocka väggar och en relativt tunn yttre mantel. Själva mikrorören är tillräckligt robusta för att skydda fiberkablarna inuti. Typiska mått för TWD är (YD/ID): 7/3,5 mm, 14/10 mm, 16/10 mm och 16/12 mm Tätskyddade rör (Tight Protected Ducts, TPD) kännetecknas av en eller flera mantlar som skyddar de relativt tunnväggiga mikrorören. Mantlarna bildar ett tjockt skyddslager som i kombination med mikrorören skyddar fiberkabeln eller blåsfibern. Typiska mått för TDP är (YD/ID): 3/2 mm, 5/3,5 mm, 10/8 mm och 12/10 mm Tätskyddade rör har en avsevärt högre slagtålighet jämfört med tjockväggiga rör och är därför ett säkrare val vid många installationer. Tjockväggiga rör förenklar skarvning och avgrening av rör, vilket ger en något lägre installationskostnad. Mikrorör och buntade mikrorör för vissa installationstyper, t.ex. luftinstallation och användning inomhus, finns bara som TDP. TWD och TDP kan emellertid kopplas samman i samma nätverk med användning av adaptrar. TJOCKVÄGGIGA MIKRORÖR Tjockväggiga mikrorör och buntade mikrorör, 7/3,5 mm Rören har en ytter-/innerdiameter på 7/3,5 mm och är lämpliga för installation av blåsfiber och nanokablar. Rören är tillverkade av HDPE med antistatiska additiv och har inre lågfriktionsyta för bästa blåsprestanda. De buntade rören har en tunn yttre mantel av HDPE som enkelt kan avlägsnas vid skarvning eller avgrening. konstruktion: Tjockväggiga rör typ: Direkt nedgrävning eller installation i existerande rör kapacitet: enkla rör, 1, 2, 4, 7, 12, 19 och 24-vägs mått: YD/ID Ø 7/3,5 mm längder: 500 m eller 1000 m trumma, 100 m coil Mikrorör, 7/3.5 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30284/OG1-1 Mikrorör 7/3.5 mm, Orange 7/ MPB30284/OG1-2 Mikrorör 7/3.5 mm, Orange 7/ MPB30284/OG1-10 Mikrorör 7/3.5 mm, Orange 7/ MPB30284/YE1-1 Mikrorör 7/3.5 mm, Gul 7/ MPB30284/YE1-2 Mikrorör 7/3.5 mm, Gul 7/ MPB30284/YE1-10 Mikrorör 7/3.5 mm, Gul 7/ MPB30284/RD1-1 Mikrorör 7/3.5 mm, Röd 7/ MPB30284/RD1-2 Mikrorör 7/3.5 mm, Röd 7/ MPB30284/RD1-10 Mikrorör 7/3.5 mm, Röd 7/ MPB30284/WH1-1 Mikrorör 7/3.5 mm, Vit 7/ MPB30284/WH1-2 Mikrorör 7/3.5 mm, Vit 7/ MPB30284/WH1-10 Mikrorör 7/3.5 mm, Vit 7/ MPB30284/GN1-1 Mikrorör 7/3.5 mm, Grön 7/ MPB30284/GN1-2 Mikrorör 7/3.5 mm, Grön 7/ MPB30284/GN1-10 Mikrorör 7/3.5 mm, Grön 7/ MPB30284/VT1-1 Mikrorör 7/3.5 mm, Violett 7/ MPB30284/VT1-2 Mikrorör 7/3.5 mm, Violett 7/ MPB30284/VT1-10 Mikrorör 7/3.5 mm, Violett 7/ MPB30284/BU1-1 Mikrorör 7/3.5 mm, Blå 7/ MPB30284/BU1-2 Mikrorör 7/3.5 mm, Blå 7/ MPB30284/BU1-10 Mikrorör 7/3.5 mm, Blå 7/ MPB30284/GY1-1 Mikrorör 7/3.5 mm, Grå 7/ MPB30284/GY1-2 Mikrorör 7/3.5 mm, Grå 7/ MPB30284/GY1-10 Mikrorör 7/3.5 mm, Grå 7/ MPB30284/TQ1-1 Mikrorör 7/3.5 mm, Turkos 7/ MPB30284/TQ1-2 Mikrorör 7/3.5 mm, Turkos 7/ MPB30284/TQ1-10 Mikrorör 7/3.5 mm, Turkos 7/ Fortsätter på nästa sida 38 HEXATRONIC.COM

39 Mikrorör, 7/3.5 mm, fortsättning från föregående sida Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30284/BK1-1 Mikrorör 7/3.5 mm, Svart 7/ MPB30284/BK1-2 Mikrorör 7/3.5 mm, Svart 7/ MPB30284/BK1-10 Mikrorör 7/3.5 mm, Svart 7/ MPB30284/BN1-1 Mikrorör 7/3.5 mm, Brun 7/ MPB30284/BN1-2 Mikrorör 7/3.5 mm, Brun 7/ MPB30284/BN1-10 Mikrorör 7/3.5 mm, Brun 7/ MPB30284/PK1-1 Mikrorör 7/3.5 mm, Rosa 7/ MPB30284/PK1-2 Mikrorör 7/3.5 mm, Rosa 7/ MPB30284/PK1-10 Mikrorör 7/3.5 mm, Rosa 7/ Mantlade Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/1 Mikrorör Buntade 1x7/3.5 mm STD, Orange Orange - STD 7/ Buntade med 2 Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/2 Mikrorör Buntade 2x7/3.5 mm STD, Orange Orange - STD 7/3.5 16x Buntade med 4 Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Orange Orange - S12 7/3.5 16x MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Orange Orange - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Gul Gul - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Gul Gul - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Röd Röd - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Röd Röd - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Vit Vit - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Vit Vit - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Grön Grön - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Grön Grön - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Violett Violett - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Violett Violett - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Blå Blå - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Blå Blå - S12 7/3.5 16x /MPB30278/4M-1 Mikrorör Buntade 4x7/3.5 mm S12, Grå Grå - S12 7/3.5 16x /MPB30278/4M-2 Mikrorör Buntade 4x7/3.5 mm S12, Grå Grå - S12 7/3.5 16x HEXATRONIC.COM 39

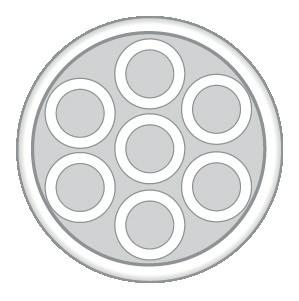

40 Buntade med 7 Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Orange Orange - S12 7/ MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Orange Orange - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Gul Gul - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Gul Gul - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Röd Röd - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Röd Röd - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Vit Vit - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Vit Vit - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Grön Grön - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Grön Grön - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Violett Violett - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Violett Violett - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Blå Blå - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Blå Blå - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Grå Grå - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Grå Grå - S12 7/ /MPB30278/7M-1 Mikrorör Buntade 7x7/3.5 mm S12, Rosa Rosa - S12 7/ /MPB30278/7M-2 Mikrorör Buntade 7x7/3.5 mm S12, Rosa Rosa - S12 7/ Buntade med 12 Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Orange Orange - S12 7/3.5 30x MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Orange Orange - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Gul Gul - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Gul Gul - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Röd Röd - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Röd Röd - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Vit Vit - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Vit Vit - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Grön Grön - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Grön Grön - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Violett Violett - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Violett Violett - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Blå Blå - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Blå Blå - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Grå Grå - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Grå Grå - S12 7/3.5 30x /MPB30278/12M-1 Mikrorör Buntade 12x7/3.5 mm S12, Rosa Rosa - S12 7/3.5 30x /MPB30278/12M-2 Mikrorör Buntade 12x7/3.5 mm S12, Rosa Rosa - S12 7/3.5 30x HEXATRONIC.COM

41 Buntade med 19 och 24 Mikrorör, 7/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30278/19M Mikrorör Buntade 19x7/3.5 mm S12, Orange Orange - S12 7/3.5 ø MPB30278/24M Mikrorör Buntade 24x7/3.5 mm S12, Orange Orange - S12 7/3.5 44x Tjockväggiga mikrorör och buntade mikrorör, 14/10 mm Rören har en ytter-/innerdiameter på 14/10 mm och är lämpliga för installation av mikrokablar och nanokablar. Rören är tillverkade av HDPE och har en inre lågfriktionsyta för bästa blåsprestanda. De buntade rören har en tunn yttre mantel av HDPE som enkelt kan avlägsnas vid skarvning eller avgrening. konstruktion: Tjockväggiga rör typ: Direkt nedgrävning eller installation i existerande rör kapacitet: singelrör, 2, 4 och 7-vägs mått: YD/ID Ø 14/10 mm längder: 500, 680 eller 1000 m Mikrorör, 14/10 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30285/OG1-1 Mikrorör 14/10 mm, Orange 14/ MPB30285/OG1-5 Mikrorör 14/10 mm, Orange 14/ MPB30285/YE1-1 Mikrorör 14/10 mm, Gul 14/ MPB30285/YE1-5 Mikrorör 14/10 mm, Gul 14/ MPB30285/RD1-1 Mikrorör 14/10 mm, Röd 14/ MPB30285/RD1-5 Mikrorör 14/10 mm, Röd 14/ MPB30285/WH1-1 Mikrorör 14/10 mm, Vit 14/ MPB30285/WH1-5 Mikrorör 14/10 mm, Vit 14/ MPB30285/GN1-1 Mikrorör 14/10 mm, Grön 14/ MPB30285/GN1-5 Mikrorör 14/10 mm, Grön 14/ MPB30285/VT1-1 Mikrorör 14/10 mm, Violett 14/ MPB30285/VT1-5 Mikrorör 14/10 mm, Violett 14/ MPB30285/BU1-1 Mikrorör 14/10 mm, Blå 14/ MPB30285/BU1-5 Mikrorör 14/10 mm, Blå 14/ MPB30285/GY1-1 Mikrorör 14/10 mm, Grå 14/ MPB30285/GY1-5 Mikrorör 14/10 mm, Grå 14/ MPB30285/TQ1-1 Mikrorör 14/10 mm, Turkos 14/ MPB30285/TQ1-5 Mikrorör 14/10 mm, Turkos 14/ MPB30285/BK1-1 Mikrorör 14/10 mm, Svart 14/ MPB30285/BK1-5 Mikrorör 14/10 mm, Svart 14/ MPB30285/BN1-1 Mikrorör 14/10 mm, Brun 14/ MPB30285/BN1-5 Mikrorör 14/10 mm, Brun 14/ MPB30285/PK1-1 Mikrorör 14/10 mm, Rosa 14/ MPB30285/PK1-5 Mikrorör 14/10 mm, Rosa 14/ HEXATRONIC.COM 41

42 Buntade med 2 Mikrorör, 14/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30281/2M-1 Mikrorör Buntade 2x14/10 mm S12, Orange Orange - S12 14/10 30x MPB30281/2M-2 Mikrorör Buntade 2x14/10 mm S12, Orange Orange - S12 14/10 30x /MPB30281/2M-1 Mikrorör Buntade 2x14/10 mm S12, Gul Gul - S12 14/10 30x /MPB30281/2M-2 Mikrorör Buntade 2x14/10 mm S12, Gul Gul - S12 14/10 30x /MPB30281/2M-1 Mikrorör Buntade 2x14/10 mm S12, Röd Röd - S12 14/10 30x /MPB30281/2M-2 Mikrorör Buntade 2x14/10 mm S12, Röd Röd - S12 14/10 30x /MPB30281/2M-1 Mikrorör Buntade 2x14/10 mm S12, Vit Vit - S12 14/10 30x /MPB30281/2M-2 Mikrorör Buntade 2x14/10 mm S12, Vit Vit - S12 14/10 30x /MPB30281/2M-1 Mikrorör Buntade 2x14/10 mm S12, Grön Grön - S12 14/10 30x /MPB30281/2M-2 Mikrorör Buntade 2x14/10 mm S12, Grön Grön - S12 14/10 30x /MPB30281/4M-1 Mikrorör Buntade 2x14/10 mm S12, Violett Violett - S12 14/10 30x /MPB30281/4M-2 Mikrorör Buntade 2x14/10 mm S12, Violett Violett - S12 14/10 30x /MPB30281/4M-1 Mikrorör Buntade 2x14/10 mm S12, Blå Blå - S12 14/10 30x /MPB30281/4M-2 Mikrorör Buntade 2x14/10 mm S12, Blå Blå - S12 14/10 30x Buntade med 4 Mikrorör, 14/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Orange Orange - S12 14/10 30x MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Orange Orange - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Gul Gul - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Gul Gul - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Röd Röd - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Röd Röd - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Vit Vit - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Vit Vit - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Grön Grön - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Grön Grön - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Violett Violett - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Violett Violett - S12 14/10 30x /MPB30277/4M-1 Mikrorör Buntade 4x14/10 mm S12, Blå Blå - S12 14/10 30x /MPB30277/4M-2 Mikrorör Buntade 4x14/10 mm S12, Blå Blå - S12 14/10 30x HEXATRONIC.COM

43 Buntade med 7 Mikrorör, 14/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) ø (mm) kg/km m MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Orange Orange - S12 14/10 ø MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Orange Orange - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Gul Gul - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Gul Gul - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Röd Röd - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Röd Röd - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Vit Vit - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Vit Vit - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Grön Grön - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Grön Grön - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Violett Violett - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Violett Violett - S12 14/10 ø /MPB30277/7M-1 Mikrorör Buntade 7x14/10 mm S12, Blå Blå - S12 14/10 ø /MPB30277/7M-2 Mikrorör Buntade 7x14/10 mm S12, Blå Blå - S12 14/10 ø HEXATRONIC.COM 43

44 Tjockväggiga mikrorör och buntade mikrorör, 16/12 mm Rören har en ytter-/innerdiameter på 16/12 mm och är lämpliga för installation av mikrokablar. Rören är tillverkade av HDPE och har en inre lågfriktions yta för bästa blåsprestanda. De buntade rören har en tunn yttre mantel av HDPE som enkelt kan avlägsnas vid skarvning eller avgrening. konstruktion: Tjockväggiga rör typ: Direkt nedgrävning eller installation i existerande rör kapacitet: singelrör, 2 och 4-vägs mått: YD/ID Ø 16/12 mm längder: 1000, 2000 m Mikrorör, 16/12 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30218/OG1-1 Mikrorör 16/12 mm, Orange ränder 16/ MPB30218/OG1-3 Mikrorör 16/12 mm, Orange ränder 16/ MPB30218/YE1-1 Mikrorör 16/12 mm, Gula ränder 16/ MPB30218/YE1-3 Mikrorör 16/12 mm, Gula ränder 16/ MPB30218/RD1-1 Mikrorör 16/12 mm, Röda ränder 16/ MPB30218/RD1-3 Mikrorör 16/12 mm, Röda ränder 16/ MPB30218/WH1-1 Mikrorör 16/12 mm, Vita ränder 16/ MPB30218/WH1-3 Mikrorör 16/12 mm, Vita ränder 16/ MPB30218/GN1-1 Mikrorör 16/12 mm, Gröna ränder 16/ MPB30218/GN1-3 Mikrorör 16/12 mm, Gröna ränder 16/ MPB30218/VT1-1 Mikrorör 16/12 mm, Violetta ränder 16/ MPB30218/VT1-3 Mikrorör 16/12 mm, Violetta ränder 16/ MPB30218/BU1-1 Mikrorör 16/12 mm, Blå ränder 16/ MPB30218/BU1-3 Mikrorör 16/12 mm, Blå ränder 16/ MPB30218/GY1-1 Mikrorör 16/12 mm, Grå ränder 16/ MPB30218/GY1-3 Mikrorör 16/12 mm, Grå ränder 16/ MPB30218/TQ1-1 Mikrorör 16/12 mm, Turkosa ränder 16/ MPB30218/TQ1-3 Mikrorör 16/12 mm, Turkosa ränder 16/ MPB30218/BK1-1 Mikrorör 16/12 mm, Svart 16/ MPB30218/BK1-3 Mikrorör 16/12 mm, Svart 16/ MPB30218/BN1-1 Mikrorör 16/12 mm, Bruna ränder 16/ MPB30218/BN1-3 Mikrorör 16/12 mm, Bruna ränder 16/ MPB30218/PK1-1 Mikrorör 16/12 mm, Rosa ränder 16/ MPB30218/PK1-3 Mikrorör 16/12 mm, Rosa ränder 16/ Buntade med 2 Mikrorör, 16/12 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) (mm) kg/km m MPB30218/2M-1 Mikrorör Buntade 2x16/12 mm S12, Orange ränder Orange - S12 16/12 34x /MPB30218/2M-1 Mikrorör Buntade 2x16/12 mm S12, Gula ränder Gul - S12 16/12 34x /MPB30218/2M-1 Mikrorör Buntade 2x16/12 mm S12, Röda ränder Röd - S12 16/12 34x /MPB30218/2M-1 Mikrorör Buntade 2x16/12 mm S12, Vita ränder Vit - S12 16/12 34x /MPB30218/2M-1 Mikrorör Buntade 2x16/12 mm S12, Gröna ränder Grön - S12 16/12 34x HEXATRONIC.COM

45 Buntade med 4 Mikrorör, 16/12 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) (mm) kg/km m MPB30218/4M-1 Mikrorör Buntade 4x16/12 mm S12, Orange ränder Orange - S12 16/12 34x /MPB30218/4M-1 Mikrorör Buntade 4x16/12 mm S12, Gula ränder Gul - S12 16/12 34x /MPB30218/4M-1 Mikrorör Buntade 4x16/12 mm S12, Röda ränder Röd - S12 16/12 34x /MPB30218/4M-1 Mikrorör Buntade 4x16/12 mm S12, Vita ränder Vit - S12 16/12 34x /MPB30218/4M-1 Mikrorör Buntade 4x16/12 mm S12, Gröna ränder Grön - S12 16/12 34x Tjockväggiga mikrorör 16/10 mm Extra kraftiga rör. Rören har en ytter-/innerdiameter på 16/10 mm och är lämpliga för installation av mikrokablar. Rören är tillverkade av HDPE och har en inre lågfriktionsyta för bästa blåsprestanda. konstruktion: Tjockväggiga rör typ: Direkt nedgrävning eller installation i existerande rör kapacitet: singelrör mått: YD/ID Ø 16/10 mm längder: 1000 m Mikrorör, 16/10 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30241/OG1-1 Mikrorör 16/10 mm, Orange ränder 16/ MPB30241/YE1-1 Mikrorör 16/10 mm, Gula ränder 16/ MPB30241/RD1-1 Mikrorör 16/10 mm, Röda ränder 16/ MPB30241/WH1-1 Mikrorör 16/10 mm, Vita ränder 16/ MPB30241/GN1-1 Mikrorör 16/10 mm, Gröna ränder 16/ MPB30241/VT1-1 Mikrorör 16/10 mm, Violetta ränder 16/ MPB30241/BU1-1 Mikrorör 16/10 mm, Blå ränder 16/ MPB30241/GY1-1 Mikrorör 16/10 mm, Grå ränder 16/ MPB30241/TQ1-1 Mikrorör 16/10 mm, Turkosa ränder 16/ MPB30241/BK1-1 Mikrorör 16/10 mm, Svart 16/ MPB30241/BN1-1 Mikrorör 16/10 mm, Bruna ränder 16/ MPB30241/PK1-1 Mikrorör 16/10 mm, Rosa ränder 16/ HEXATRONIC.COM 45

46 TUNNVÄGGIGA MIKRORÖR Mikrorör och buntade mikrorör, 5/3,5 mm Tunnväggiga mikrorör installeras normalt i existerande rör med begränsat utrymme, där tjockväggiga mikrorör inte får plats. De ansluts enkelt till 7/3,5 mm tjockväggiga rör med adaptrar. Rören har en ytter-/innerdiameter på 5/3,5 mm och är lämpliga för installation av blåsfiber och nanokablar. Rören är tillverkade av HDPE med antistatiska additiv och har inre lågfriktionsyta för bästa blåsprestanda. De buntade rören har en tunn yttre mantel av HDPE som enkelt kan avlägsnas vid skarvning eller avgrening. konstruktion: Tunnväggiga rör typ: Installation i existerande rör kapacitet: enkla rör, 1, 4, 7 och 12-vägs mått: YD/ID Ø 5/3,5 mm längder: 500 m eller 1000 m Mikrorör, 5/3.5 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30220/OG1-1 Mikrorör 5/3.5 mm, Orange 5/ MPB30220/OG1-2 Mikrorör 5/3.5 mm, Orange 5/ MPB30220/YE1-1 Mikrorör 5/3.5 mm, Gul 5/ MPB30220/YE1-2 Mikrorör 5/3.5 mm, Gul 5/ MPB30220/RD1-1 Mikrorör 5/3.5 mm, Röd 5/ MPB30220/RD1-2 Mikrorör 5/3.5 mm, Röd 5/ MPB30220/WH1-1 Mikrorör 5/3.5 mm, Vit 5/ MPB30220/WH1-2 Mikrorör 5/3.5 mm, Vit 5/ MPB30220/GN1-1 Mikrorör 5/3.5 mm, Grön 5/ MPB30220/GN1-2 Mikrorör 5/3.5mm, Grön 5/ MPB30220/VT1-1 Mikrorör 5/3.5 mm, Violett 5/ MPB30220/VT1-2 Mikrorör 5/3.5 mm, Violett 5/ MPB30220/BU1-1 Mikrorör 5/3.5 mm, Blå 5/ MPB30220/BU1-2 Mikrorör 5/3.5 mm, Blå 5/ MPB30220/GY1-1 Mikrorör 5/3.5 mm, Grå 5/ MPB30220/GY1-2 Mikrorör 5/3.5 mm, Grå 5/ MPB30220/TQ1-1 Mikrorör 5/3.5mm, Turkos 5/ MPB30220/TQ1-2 Mikrorör 5/3.5 mm, Turkos 5/ MPB30220/BK1-1 Mikrorör 5/3.5 mm, Svart 5/ MPB30220/BK1-2 Mikrorör 5/3.5 mm, Svart 5/ MPB30220/BN1-1 Mikrorör 5/3.5 mm, Brun 5/ MPB30220/BN1-2 Mikrorör 5/3.5 mm, Brun 5/ MPB30220/PK1-1 Mikrorör 5/3.5 mm, Rosa 5/ MPB30220/PK1-2 Mikrorör 5/3.5 mm, Rosa 5/ HEXATRONIC.COM

47 Buntade med 4 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) (mm) kg/km m MPB30293/4M-1 Mikrorör Buntade 4x5/3.5 mm S12, Orange Orange - S12 5/ x MPB30293/4M-2 Mikrorör Buntade 4x5/3.5 mm S12, Orange Orange - S12 5/ x /MPB30293/4M-1 Mikrorör Buntade 4x5/3.5 mm S12, Gul Gul - S12 5/ x /MPB30293/4M-2 Mikrorör Buntade 4x5/3.5 mm S12, Gul Gul - S12 5/ x /MPB30293/4M-1 Mikrorör Buntade 4x5/3.5 mm S12, Röd Röd - S12 5/ x /MPB30293/4M-2 Mikrorör Buntade 4x5/3.5 mm S12, Röd Röd - S12 5/ x /MPB30293/4M-1 Mikrorör Buntade 4x5/3.5 mm S12, Vit Vit - S12 5/ x /MPB30293/4M-2 Mikrorör Buntade 4x5/3.5 mm S12, Vit Vit - S12 5/ x /MPB30293/4M-1 Mikrorör Buntade 4x5/3.5 mm S12, Svart Svart - S12 5/ x /MPB30293/4M-2 Mikrorör Buntade 4x5/3.5 mm S12, Svart Svart - S12 5/ x Buntade med 7 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) (mm) kg/km m MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Orange Orange - S12 5/3.5 ø MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Orange Orange - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Gul Gul - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Gul Gul - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Röd Röd - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Röd Röd - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Vit Vit - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Vit Vit - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Grön Vit - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Grön Vit - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Violett Vit - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Violett Vit - S12 5/3.5 ø /MPB30293/7M-1 Mikrorör Buntade 7x5/3.5 mm S12, Blå Svart - S12 5/3.5 ø /MPB30293/7M-2 Mikrorör Buntade 7x5/3.5 mm S12, Blå Svart - S12 5/3.5 ø HEXATRONIC.COM 47

48 Buntade med 12 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt Längd OD/ID ø (mm) (mm) kg/km m MPB30293/12M-1 Mikrorör Buntade 12x5/3.5 mm S12, Orange Orange - S12 5/ x MPB30293/12M-2 Mikrorör Buntade 12x5/3.5 mm S12, Orange Orange - S12 5/ x /MPB30293/12M-1 Mikrorör Buntade 12x5/3.5 mm S12, Gul Gul - S12 5/ x /MPB30293/12M-2 Mikrorör Buntade 12x5/3.5 mm S12, Gul Gul - S12 5/ x /MPB30293/12M-1 Mikrorör Buntade 12x5/3.5mm S12, Röd Röd - S12 5/ x /MPB30293/12M-2 Mikrorör Buntade 12x5/3.5 mm S12, Röd Röd - S12 5/ x /MPB30293/12M-1 Mikrorör Buntade 12x5/3.5 mm S12, Vit Vit - S12 5/ x /MPB30293/12M-2 Mikrorör Buntade 12x5/3.5 mm S12, Vit Vit - S12 5/ x /MPB30293/12M-1 Mikrorör Buntade 12x5/3.5 mm S12, Svart Svart - S12 5/ x /MPB30293/12M-2 Mikrorör Buntade 12x5/3.5 mm S12, Svart Svart - S12 5/ x HEXATRONIC.COM

49 Tunnväggiga mikrorör, 10/8 mm Tunnväggiga mikrorör installeras normalt i existerande rör med begränsat utrymme, där tjockväggiga mikrorör inte får plats. Rören har en ytter-/innerdiameter på 10/8 mm och är lämpliga för installation av mikrokablar och nanokablar. Rören är tillverkade av HDPE och har en inre lågfriktionsyta för bästa blåsprestanda. konstruktion: Tunnväggiga rör typ: Installation i existerande rör kapacitet: singelrör mått: YD/ID Ø 10/8 mm längder: 2100 m Mikrorör, 10/8 mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30260/OG1 Mikrorör 10/8 mm, Orange 10/ MPB30260/YE1 Mikrorör 10/8 mm, Gul 10/ MPB30260/RD1 Mikrorör 10/8 mm, Röd 10/ MPB30260/WH1 Mikrorör 10/8 mm, Vit 10/ MPB30260/GN1 Mikrorör 10/8 mm, Grön 10/ MPB30260/VT1 Mikrorör 10/8 mm, Violett 10/ MPB30260/BU1 Mikrorör 10/8 mm, Blå 10/ MPB30260/GY1 Mikrorör 10/8 mm, Grå 10/ MPB30260/TQ1 Mikrorör 10/8 mm, Turkos 10/ MPB30260/BK1 Mikrorör 10/8 mm, Svart 10/ MPB30260/BN1 Mikrorör 10/8 mm, Brun 10/ MPB30260/PK1 Mikrorör 10/8 mm, Rosa 10/ HEXATRONIC.COM 49

50 Tunnväggiga mikrorör, 12/10 mm Tunnväggiga mikrorör installeras normalt i existerande rör med begränsat utrymme, där tjockväggiga mikrorör inte får plats. Rören har en ytter-/innerdiameter på 12/10 mm och är lämpliga för installation av mikrokablar och nanokablar. Rören är tillverkade av HDPE och har en inre lågfriktionsyta för bästa blåsprestanda. konstruktion: Tunnväggiga rör typ: Installation i existerande rör kapacitet: singelrör mått: YD/ID Ø 12/10 mm längder: 2100 m Mikrorör, 12/10mm Diameter Vikt Längd OD/ID ø (mm) kg/km m MPB30262/OG1 Mikrorör 12/10 mm, Orange 12/ MPB30262/YE1 Mikrorör 12/10 mm, Gul 12/ MPB30262/RD1 Mikrorör 12/10 mm, Röd 12/ MPB30262/WH1 Mikrorör 12/10 mm, Vit 12/ MPB30262/GN1 Mikrorör 12/10 mm, Grön 12/ MPB30262/VT1 Mikrorör 12/10 mm, Violett 12/ MPB30262/BU1 Mikrorör 12/10 mm, Blå 12/ MPB30262/GY1 Mikrorör 12/10 mm, Grå 12/ MPB30262/TQ1 Mikrorör 12/10 mm, Turkos 12/ MPB30262/BK1 Mikrorör 12/10 mm, Svart 12/ MPB30262/BN1 Mikrorör 12/10 mm, Brun 12/ MPB30262/PK1 Mikrorör 12/10 mm, Rosa 12/ HEXATRONIC.COM

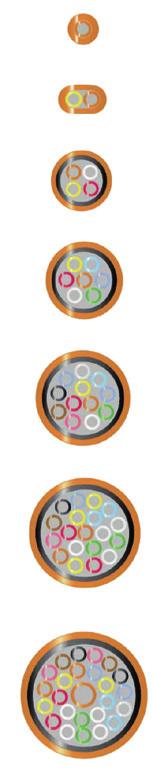

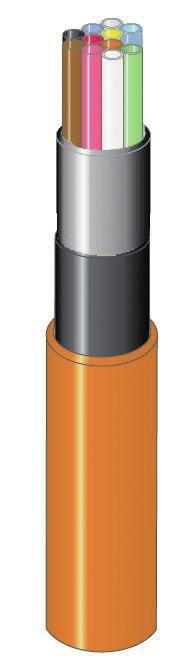

51 TÄTSKYDDADE MIKRORÖR Skyddade, buntade mikrorör, direkt nedgrävning, 5/3,5 mm Rör bestående av 5/3,5 mm mikrorör med en dubbel, slitagetålig mantel som medger direkt nedgrävning. Rören finns som dielektriska eller med en fuktbarriär av aluminiumfolie för att förhindra vattendiffusion vid permanent installation i mark mättat med vatten. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Direkt nedgrävning kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000, 4000 m Mantlade Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/1 Mikrorör Buntade 1x5/3.5 mm STD, Orange Orange - STD 5/ Buntade med 2 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/2M Mikrorör Buntade 2x5/3.5 mm S12, Orange Orange - S12 5/3.5 15x /MPB30244/2M Mikrorör Buntade 2x5/3.5 mm S12, Röd Röd - S12 5/3.5 15x /MPB30244/2M Mikrorör Buntade 2x5/3.5 mm S12, Grön Grön - S12 5/3.5 15x /MPB30244/2M Mikrorör Buntade 2x5/3.5 mm S12 Blå Blå - S12 5/3.5 15x MPB30244/2 Mikrorör Buntade 2x5/3.5 mm STD, Orange Orange - STD 5/3.5 15x10 95 Buntade med 4 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/4M Mikrorör Buntade 4x5/3.5 mm S12, Orange Orange - S12 5/ /MPB30244/4M Mikrorör Buntade 4x5/3.5 mm S12, Röd Röd - S12 5/ /MPB30244/4M Mikrorör Buntade 4x5/3.5 mm S12, Grön Grön - S12 5/ /MPB30244/4M Mikrorör Buntade 4x5/3.5 mm S12, Blå Blå - S12 5/ MPB30244/4 Mikrorör Buntade 4x5/3.5 mm STD, Orange Orange - STD 5/ Buntade med 7 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/7M Mikrorör Buntade 7x5/3.5 mm S12, Orange Orange - S12 5/ /MPB30244/7M Mikrorör Buntade 7x5/3.5 mm S12, Röd Röd - S12 5/ /MPB30244/7M Mikrorör Buntade 7x5/3.5 mm S12, Grön Grön - S12 5/ /MPB30244/7M Mikrorör Buntade 7x5/3.5 mm S12, Blå Blå - S12 5/ MPB30244/7 Mikrorör Buntade 7x5/3.5 mm STD, Orange Orange - STD 5/ HEXATRONIC.COM 51

52 Buntade med 12 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/12M Mikrorör Buntade 12x5/3.5 mm S12, Orange Orange - S12 5/ /MPB30244/12M Mikrorör Buntade 12x5/3.5 mm S12, Röd Röd - S12 5/ /MPB30244/12M Mikrorör Buntade 12x5/3.5 mm S12, Grön Grön - S12 5/ /MPB30244/12M Mikrorör Buntade 12x5/3.5 mm S12, Blå Blå - S12 5/ MPB30244/12 Mikrorör Buntade 12x5/3.5 mm STD, Orange Orange - STD 5/ Buntade med 19 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/19M Mikrorör Buntade 19x5/3.5 mm S12, Orange Orange - S12 5/ /MPB30244/19M Mikrorör Buntade 19x5/3.5 mm S12, Röd Röd - S12 5/ /MPB30244/19M Mikrorör Buntade 19x5/3.5 mm S12, Grön Grön - S12 5/ MPB30244/19 Mikrorör Buntade 19x5/3.5 mm STD, Orange Orange - STD 5/ Buntade med 24 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30244/24M Mikrorör Buntade 24x5/3.5 mm S12, Orange Orange - S12 5/ /MPB30244/24M Mikrorör Buntade 24x5/3.5 mm S12, Röd Röd - S12 5/ /MPB30244/24M Mikrorör Buntade 24x5/3.5 mm S12, Grön Grön - S12 5/ MPB30244/24 Mikrorör Buntade 24x5/3.5 mm STD, Orange Orange - STD 5/ Skyddade, buntade mikrorör, direkt nedgrävning, Al-barriär, 5/3,5 mm Rör bestående av 5/3,5 mm mikrorör med en dubbel, slitagetålig mantel som medger direkt nedgrävning. Rören har en fuktbarriär av aluminiumfolie för att förhindra vattendiffusion vid permanent installation i mark mättat med vatten. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör, Al-barriär typ: Direkt nedgrävning kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000, 4000 m 52 HEXATRONIC.COM

53 Mantlade Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30230/1M Mikrorör Buntade 1x5/3.5 mm Al, S12, Orange Orange - S12 5/ MPB30230/1 Mikrorör Buntade 1x5/3.5 mm Al, STD, Orange Orange - STD 5/ Buntade med 2 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30231/2M Mikrorör Buntade 2x5/3.5 mm S12, Orange Orange - S12 5/ x MPB30231/2 Mikrorör Buntade 2x5/3.5 mm STD, Orange Orange - STD 5/ x Buntade med 4 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30232/4M Mikrorör Buntade 4x5/3.5 mm Al, S12, Orange Orange - S12 5/ MPB30232/4 Mikrorör Buntade 4x5/3.5 mm Al, STD, Orange Orange - STD 5/ Buntade med 7 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30233/7M Mikrorör Buntade 7x5/3.5 mm Al, S12, Orange Orange - S12 5/ MPB30233/7 Mikrorör Buntade 7x5/3.5 mm Al, STD Orange Orange - STD 5/ Buntade med 12 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30234/12M Mikrorör Buntade 12x5/3.5 mm Al, S12, Orange Orange - S12 5/ MPB30234/12 Mikrorör Buntade 12x5/3.5 mm Al, STD, Orange Orange - STD 5/ Buntade med 19 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30235/19M Mikrorör Buntade 19x5/3.5 mm Al, S12 Orange Orange - S12 5/ MPB30235/12 Mikrorör Buntade 19x5/3.5 mm Al, STD, Orange Orange - STD 5/ Buntade med 24 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30236/24M Mikrorör Buntade 24x5/3.5 mm Al, S12, Orange Orange - S12 5/ MPB30236/24 Mikrorör Buntade 24x5/3.5 mm Al, STD, Orange Orange - STD 5/ HEXATRONIC.COM 53

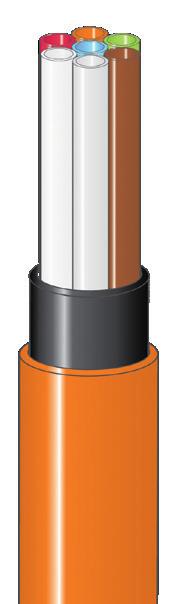

54 Skyddade, buntade mikrorör, för installation i kanalisation, 5/3,5 mm Rör bestående av 5/3,5 mm mikrorör. Rören är utformade för installation i existerande rör eller kabelschakt. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Installation i existerande rör kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000, 4000 m Mantlade Mikrorör buntade med 1-24 Mikrorör, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30245/1M Mikrorör Buntade 1x5/3.5 mm S12, Svart Svart - S12 5/ MPB30245/1 Mikrorör Buntade 1x5/3.5 mm STD, Svart Svart - STD 5/ MPB30245/2M Mikrorör Buntade 2x5/3.5 mm S12, Svart Svart - S12 5/ x MPB30245/2 Mikrorör Buntade 2x5/3.5 mm STD, Svart Svart - STD 5/ x MPB30245/4M Mikrorör Buntade 4x5/3.5 mm S12, Svart Svart - S12 5/ MPB30245/4 Mikrorör Buntade 4x5/3.5 mm STD, Svart Svart - STD 5/ MPB30245/7M Mikrorör Buntade 7x5/3.5 mm Al, S12 Svart Svart - S12 5/ MPB30245/7 Mikrorör Buntade 7x5/3.5 mm Al, STD Svart Svart - STD 5/ MPB30245/12M Mikrorör Buntade 12x5/3.5 mm S12, Svart Svart - S12 5/ MPB30245/12 Mikrorör Buntade 12x5/3.5 mm STD, Svart Svart - STD 5/ MPB30245/19M Mikrorör Buntade 19x5/3.5 mm S12, Svart Svart - S12 5/ MPB30245/19 Mikrorör Buntade 19x5/3.5 mm STD, Svart Svart - STD 5/ MPB30245/24M Mikrorör Buntade 24x5/3.5 mm S12, Svart Svart - S12 5/ MPB30245/24 Mikrorör Buntade 24x5/3.5 mm STD, Svart Svart - STD 5/ Skyddade, buntade mikrorör, för installation i kanalisation, Al-barriär, 5/3,5 mm Rör bestående av 5/3,5 mm mikrorör. Rören är utformade för installation i existerande rör eller kabelschakt. Rören har en fuktbarriär av aluminiumfolie för att förhindra vattendiffusion vid permanent installation i mark mättat med vatten. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör, Al-barriär typ: Installation i existerande rör kapacitet: 1, 2, 4, 7, 12, 19, 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000, 4000 m Mantlade Mikrorör buntade med 1-24 Mikrorör, Al, 5/3.5 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30210/1 Mikrorör Buntade 1x5/3.5 mm STD, Svart Svart - STD 5/ MPB30211/2 Mikrorör Buntade 2x5/3.5 mm STD, Svart Svart - STD 5/ x MPB30212/4 Mikrorör Buntade 4x5/3.5 mm STD, Svart Svart - STD 5/ MPB30213/7 Mikrorör Buntade 7x5/3.5 mm STD, Svart Svart - STD 5/ MPB30214/12 Mikrorör Buntade 12x5/3.5 mm STD, Svart Svart - STD 5/ MPB30215/19 Mikrorör Buntade 19x5/3.5 mm STD, Svart Svart - STD 5/ MPB30215/24 Mikrorör Buntade 24x5/3.5 mm STD, Svart Svart - STD 5/ HEXATRONIC.COM

55 Skyddade, buntade mikrorör, direkt nedgrävning, 10/8 mm Rör bestående av 10/8 mm mikrorör med en dubbel, slitagetålig mantel som medger direkt nedgrävning. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Direkt nedgrävning kapacitet: 1, 4, 7-vägs mått: YD/ID Ø 10/8 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade med 1, 4 och 7 Mikrorör, 10/8 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30270/1 Mikrorör Buntade 1x10/8 mm STD, Orange Orange - STD 10/ MPB30270/4 Mikrorör Buntade 4x10/8 mm STD, Orange Orange - STD 10/ MPB30270/7 Mikrorör Buntade 7x10/8 mm STD, Orange Orange - STD 10/ Skyddade, buntade mikrorör, för installation i kanalisation, 10/8 mm Rör bestående av 10/8 mm mikrorör. Rören är utformade för installation i existerande rör eller kabelschakt. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Installation i existerande rör kapacitet: 4, 7-vägs mått: YD/ID Ø 10/8 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade med 4 och 7 Mikrorör, 10/8 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30290/4 Mikrorör Buntade 4x10/8 mm STD, Svart Svart - STD 10/ MPB30290/7 Mikrorör Buntade 7x10/8 mm STD, Svart Svart - STD 10/ HEXATRONIC.COM 55

56 Skyddade, buntade mikrorör, direkt nedgrävning, 12/10 mm Rör bestående av 12/10 mm mikrorör med en dubbel, slitagetålig mantel som medger direkt nedgrävning. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Direkt nedgrävning kapacitet: 1, 4, 7-vägs mått: YD/ID Ø 12/10 mm längder: 500, 1000, 2000 m Mantlade Mikrorör 12/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30272/1M Mikrorör Buntade 1x12/10 mm S12, Orange Orange - S12 12/ /MPB30272/1M Mikrorör Buntade 1x12/10 mm S12, Röd Röd - S12 12/ /MPB30272/1M Mikrorör Buntade 1x12/10 mm S12, Grön Grön - S12 12/ /MPB30272/1M Mikrorör Buntade 1x12/10 mm S12, Blå Blå - S12 12/ MPB30272/1 Mikrorör Buntade 1x12/10 mm STD, Orange Orange - STD 12/ Mantlade Mikrorör buntade med 2 Mikrorör, 12/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30272/2 Mikrorör Buntade 1x12/10 mm STD, Orange Orange - STD 12/ x Mantlade Mikrorör buntade med 4 Mikrorör, 12/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30272/4M Mikrorör Buntade 4x12/10 mm S12, Orange Orange - S12 12/ /MPB30272/4M Mikrorör Buntade 4x12/10 mm S12, Röd Röd - S12 12/ /MPB30272/4M Mikrorör Buntade 4x12/10 mm S12, Grön Grön - S12 12/ /MPB30272/4M Mikrorör Buntade 4x12/10 mm S12, Blå Blå - S12 12/ MPB30272/4 Mikrorör Buntade 4x12/10 mm STD, Orange Orange - STD 12/ Mantlade Mikrorör buntade med 7 Mikrorör, 12/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30272/7M Mikrorör Buntade 7x12/10 mm S12, Orange Orange - S12 12/ /MPB30272/7M Mikrorör Buntade 7x12/10 mm S12, Röd Röd - S12 12/ /MPB30272/7M Mikrorör Buntade 7x12/10 mm S12, Grön Grön - S12 12/ /MPB30272/7M Mikrorör Buntade 7x12/10 mm S12, Blå Blå - S12 12/ MPB30272/7 Mikrorör Buntade 7x12/10 mm STD, Orange Orange - STD 12/ HEXATRONIC.COM

57 Skyddade, buntade mikrorör, för installation i kanalisation, 12/10 mm Rör bestående av 12/10 mm mikrorör. Rören är utformade för installation i existerande rör eller kabelschakt. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. konstruktion: Tätskyddade rör typ: Installation i existerande rör kapacitet: 4, 7-vägs mått: YD/ID Ø 12/10 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade med 2, 4 och 7 Mikrorör, 12/10 mm Mantel - Färgkod Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) (mm) kg/km MPB30292/2 Mikrorör Buntade 1x12/10 mm STD, Svart Svart - STD 12/ x MPB30292/4M Mikrorör Buntade 4x12/10 mm S12, Svart Svart - S12 12/ MPB30292/4 Mikrorör Buntade 4x12/10 mm STD, Svart Svart - STD 12/ MPB30292/7M Mikrorör Buntade 7x12/10 mm S12, Svart Svart - S12 12/ MPB30292/7 Mikrorör Buntade 7x12/10 mm STD, Svart Svart - STD 12/ HEXATRONIC.COM 57

58 MIKRORÖR FÖR LUFTINSTALLATION Skyddade mikrorör, luftinstallation Mikrorör för luftinstallation på stolpar. Mikrorören är självbärande, icke-metalliska och lätta för att garantera snabb och enkel installation. De buntade rören har en UV stabiliserad mantel som motstår åldring på grund av UV-strålning. Rören är en del av Hexatronics blåsfibersystem och omfattar rör med både 5, 10 och 12 mm diameter. konstruktion: Tätskyddade rör typ: Luftinstallation kapacitet: 1 14-vägs mått: YD/ID Ø5/3,5, 10/8, 12/10 mm längder: 500, 1000, 2000 m Mikrorör buntade för luftinstallation Diameter Mikrorör OD/ID ø (mm) ø (mm) - Type Dimension Buntade ø or hxw (mm) MPB30222/1M 1x5/3.5 mm ADSS S12 5/3.5 Yarn /MPB30222/1M 1x5/3.5 mm Hi Strength ADSS S12 5/3.5 Yarn 9 45 MPB30224/1M 1x5/3.5 mm Fig-8 S12 5/ FRP x MPB30224/4M 4x5/3.5 mm Fig-8 S12 5/ FRP x MPB30224/7M 7x5/3.5 mm Fig-8 S12 5/ FRP x MPB30224/12M 12x5/3.5 mm Fig-8 S12 5/ FRP x MPB30225/8M 8x5/3.5 mm + 2x10/8 mm Fig-8 S12 5/3.5-12/ FRP x /MPB30225/8M 8x5/3.5 mm + 2x10/8 mm Hi Strenght Fig-8 S12 5/3.5-10/ FRP x MPB30225/9M 9x5/3.5 mm + 1x10/8 mm Fig-8 S12 5/3.5-10/ FRP x MPB30228/1M 1x12/10 mm Fig-8 S12 12/ FRP x MPB30228/5M 5x5/3.5 mm + 4x12/10 mm Fig-8 S12 5/3.5-12/ FRP x MPB30228/8M 8x5/3.5 mm + 2x12/10 mm Fig-8 S12 5/3.5-12/ FRP x MPB30228/12M 12x5/3.5 mm + 1x12/10 mm Fig-8 S12 5/3.5-12/ FRP x MPB30228/10M 10x5/3.5 mm + 1x12/10 mm Fig-8 S12 5/3.5-12/ FRP x MPB30228/4M 4x12/10 mm Fig-8 S12 12/ FRP x Vikt kg/km Andra buntade Mikrorör för luftinstallation Dragavlastare Färgkod Färgkod Diameter Mikrorör OD/ID ø (mm) Dimension Buntade ø or hxw (mm) 7/MPB30244/1M 1x5/3.5 mm, stigning (ej självbärande) S12 5/ MPB30227/1M 1x10/8 mm, bypass (ej självbärande) S12 10/ MPB30229/1M 1x12/10 mm, stigning (ej självbärande) S12 12/ Vikt kg/km 58 HEXATRONIC.COM

59 MIKRORÖR FÖR INSTALLATION INOMHUS Mikrorör, inomhus, High Grade eller UL Riser, 5/3,5 mm Mikrorör med en mantel tillverkad av halogenfritt, flamskyddat material. Rören finns också i en ULklassad serie för stigare. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. Ett mikrorör av singeltyp med extra skyddsmantel för montering direkt på vägg med kabelklämmor finns också att tillgå. Alla flamskyddade buntade mikrorör är halogenfria (HFFR). konstruktion: Tätskyddade rör, High Grade HFFR typ: Inomhusinstallation, IEC eller UL 1666 OFNR kapacitet: 1 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade, Inomhus, 1-24-way, High Grade, 5/3.5 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30201/1 Mikrorör Mantlad 1x5/3.5 mm HFFR, High Grade 5/ MPB30202/1 Mikrorör Omantlad 5/3.5 mm HFFR, High Grade 5/ MPB30203/4 Mikrorör Buntade 4x5/3.5 mm HFFR, High Grade 5/ x MPB30204/7 Mikrorör Buntade 7x5/3.5 mm HFFR, High Grade 5/ MPB30205/12 Mikrorör Buntade 12x5/3.5 mm HFFR, High Grade 5/ MPB30206/19 Mikrorör Buntade 19x5/3.5 mm HFFR, High Grade 5/ MPB30207/24 Mikrorör Buntade 24x5/3.5 mm HFFR, High Grade 5/ Mantlade Mikrorör buntade, Inomhus, 1-12-way, UL 1666 OFNR, 5/3.5 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30208/1 Mikrorör Mantlad 5/3.5 mm HFFR, OFNR 5/ MPB30208/4 Mikrorör Buntade 4x5/3.5 mm HFFR, OFNR 5/ x MPB30208/7 Mikrorör Buntade 7x5/3.5 mm HFFR, OFNR 5/ MPB30208/12 Mikrorör Buntade 12x5/3.5 mm HFFR, OFNR 5/ HEXATRONIC.COM 59

60 Mikrorör, inomhus, Standard Grade, 5/3,5 mm Mikrorör med en mantel tillverkad av halogenfritt, flamskyddat material, standardklassade, för installationer med normala brandskyddskrav. Ett mikrorör av singeltyp med extra skyddsmantel, för montering direkt på vägg med kabelklämmor finns också att tillgå. Alla flamskyddade buntade mikrorör är halogenfria (HFFR). konstruktion: Tätskyddade rör, HFFR Standard Grade typ: Inomhusinstallation, IEC kapacitet: 1 24-vägs mått: YD/ID Ø 5/3,5 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade, Inomhus, 1-24-way, Standard Grade, 5/3.5 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30251/1 Mikrorör Mantlad 1x5/3.5 mm HFFR, Standard Grade 5/ MPB30209/2 Mikrorör Buntade 2x5/3.5 mm HFFR, Standard Grade 5/ x MPB30209/4 Mikrorör Buntade 4x5/3.5 mm HFFR, Standard Grade 5/ x MPB30209/7 Mikrorör Buntade 7x5/3.5 mm HFFR, Standard Grade 5/ MPB30209/12 Mikrorör Buntade 12x5/3.5 mm HFFR, Standard Grade 5/ MPB30209/19 Mikrorör Buntade 19x5/3.5 mm HFFR, Standard Grade 5/ MPB30209/24 Mikrorör Buntade 24x5/3.5 mm HFFR, Standard Grade 5/ Mikrorör, inomhus, High Grade, 3/2 mm Extra smala mikrorör med en mantel tillverkad av halogenfritt, flamskyddat material. Mikrorören har en solid, inre lågfriktionsyta för bästa prestanda vid blåsinstallation. De här rören är särskilt lämpliga för installation i byggnader med begränsat utrymme i stigare. Alla flamskyddade buntade mikrorör är halogenfria (HFFR). konstruktion: Tätskyddade rör, High Grade HFFR typ: Inomhusinstallation, IEC kapacitet: 1 24-vägs mått: YD/ID Ø 3/2 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade, Inomhus, 1-24-way, High Grade, 3/2 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30246/01 Mikrorör Mantlad 3/2 mm HFFR, High Grade 3/ MPB30246/1 Mikrorör Mantlade 1x3/2 mm HFFR, High Grade 3/ MPB30246/2 Mikrorör Buntade 2x3/2 mm HFFR, High Grade 3/2 7.4x MPB30246/4 Mikrorör Buntade 4x3/2 mm HFFR, High Grade 3/2 7.4x MPB30246/7 Mikrorör Buntade 7x3/2 mm HFFR, High Grade 3/ MPB30246/12 Mikrorör Buntade 12x3/2 mm HFFR, High Grade 3/2 14x MPB30246/24 Mikrorör Buntade 24x3/2 mm HFFR, High Grade 3/2 15.6x HEXATRONIC.COM

61 Mikrorör, inomhus, Standard Grade, 3/2 mm Extra smala mikrorör med en mantel tillverkad av halogenfritt, flamskyddat material, Standardklassade, för installationer med normala skyddskrav. De här rören är särskilt lämpliga för installation i byggnader med begränsat utrymme i stigare. Alla flamskyddade buntade mikrorör är halogenfria (HFFR). konstruktion: Tätskyddade rör, HFFR Standard Grade typ: Inomhusinstallation, IEC kapacitet: 1 24-vägs mått: YD/ID Ø 3/2 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade, Inomhus, 1-24-way, Standard Grade, 3/2 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30243/01 Mikrorör Mantlade3/2 mm, Standard Grade 3/ MPB30243/1 Mikrorör Mantlade 1x3/2 mm HFFR, Standard Grade 3/ MPB30243/7 Mikrorör Buntade 7x3/2 mm HFFR, Standard Grade 3/ MPB30243/12 Mikrorör Buntade 12x3/2 mm HFFR, Standard Grade 3/2 14x MPB30243/24 Mikrorör Buntade 24x3/2 mm HFFR, Standard Grade 3/2 15.6x Mikrorör, inomhus, 10/8 mm och 12/10 mm Mikrorör med en mantel tillverkad av halogenfritt, flamskyddat material, för installationer med normala brandskyddskrav. Fiberskarvning mellan inomhus- och utomhusmiljö kan därför elimineras. Alla flamskyddade buntade mikrorör är halogenfria (HFFR). konstruktion: Tätskyddade rör, HFFR Standard Grade typ: Inomhusinstallation, IEC kapacitet: 1 7-vägs mått: YD/ID Ø 10/8 eller 12/10 mm längder: 500, 1000, 2000 m Mantlade Mikrorör buntade, Inomhus,1-7-way, Standard Grade, 10/8 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30271/1 Mikrorör Mantlad 1x10/8 mm HFFR, Standard Grade 10/ MPB30271/4 Mikrorör Buntade 4x10/8 mm HFFR, Standard Grade 10/ MPB30271/7 Mikrorör Buntade 7x10/8 mm HFFR, Standard Grade 10/ Mantlade Mikrorör buntade, Inomhus, 1-7-way, Standard Grade, 12/10 mm Diameter Mikrorör Dimension Buntade Vikt OD/ID ø (mm) ø (mm) kg/km MPB30273/1 Mikrorör Mantlad 1x12/10 mm HFFR, Standard Grade 12/ MPB30273/4 Mikrorör Buntade 4x12/10 mm HFFR, Standard Grade 12/ MPB30273/7 Mikrorör Buntade 7x12/10 mm HFFR, Standard Grade 12/ HEXATRONIC.COM 61

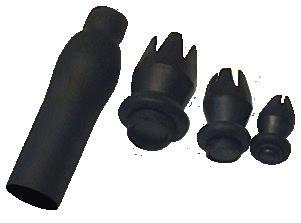

62 Tillbehör till mikrorör KOPPLINGAR OCH ÄNDFÖRSLUTNINGAR FÖR MIKRORÖR Kopplingar, High Grade, direkt nedgrävning eller användning ovan mark Kopplingsserien Crystal Clear har hög skyddsklass och erbjuder pålitlig prestanda i alla miljöer. Kopplingarna är 100 % metallfria och kan användas direkt i mark som innehåller saltvatten. De har också hög beständighet mot kemikalier, olja, bensin etc. Ett helt transparent hus ger enkel felsökning under installation. Kopplingarna finns som raka kopplingar för skarvning av mikrorör med samma dimension, eller som reduceringskopplingar för skarvning av rör med olika mått, samt som ändförslutare för att terminera rörändar så att vatten och smuts inte kan tränga in i röret. Mikrorörkopplingarna kan installeras direkt i marken eller ovan mark utan ytterligare skydd konstruktion: Mikrorörkoppling och ändförslutning, kan öppnas typ: Direkt nedgrävning, användning ovan mark eller i kapslingar, metallfri, kemikaliebeständig mått: YD/ID Ø 3/2 till 18/12 mm Mikrorörskoppling High Grade, Rak För Mikrorör Pack kvantitet OD/ID ø (mm) pcs HMPB30601/3 Mikrorörskoppling, Rak 3/2 mm 3/ HMPB30601/5 Mikrorörskoppling, Rak 5/3.5 mm 5/ HMPB30601/7 Mikrorörskoppling, Rak 7/3.5 mm 7/ HMPB30601/10 Mikrorörskoppling, Rak 10/8 mm 10/ HMPB30601/12 Mikrorörskoppling, Rak 12/10 mm 12/ HMPB30601/14 Mikrorörskoppling, Rak 14/10 mm 14/ HMPB30601/16 Mikrorörskoppling, Rak 16/12 mm 16/ HMPB30601/1610 Mikrorörskoppling, Rak 16/10 mm 16/ HMPB30601/18 Mikrorörskoppling, Rak 18/12 mm 18/12 10 Mikrorörskoppling High Grade, Reduktionskoppling För Mikrorör Pack kvantitet E-nummer Product No. Product Name OD/ID ø (mm) pcs HMPB30603/7 Mikrorörskoppling, Reduktion 7/3.5 till 5/3.5 mm 7/3.5 till 5/ HMPB30603/12 Mikrorörskoppling, Reduktion 12/10 till 10/8 mm 12/10 till 10/ HMPB30603/14 Mikrorörskoppling, Reduktion 14/10 till 12/10 mm 14/10 till 12/ HMPB30603/160 Mikrorörskoppling, Reduktion 16/12 till 14/10 mm 16/12 till 14/10 10 Ändhätta för mikrorör High Grade För Mikrorör Pack kvantitet OD/ID ø (mm) pcs HMPB30606/3 Ändhätta för mikrorör 3 mm HMPB30606/5 Ändhätta för mikrorör 5 mm HMPB30606/7 Ändhätta för mikrorör 7 mm HMPB30606/10 Ändhätta för mikrorör 10 mm HMPB30606/12 Ändhätta för mikrorör 12 mm HMPB30606/14 Ändhätta för mikrorör 14 mm HMPB30606/16 Ändhätta för mikrorör 16 mm HMPB30606/18 Ändhätta för mikrorör 18 mm HEXATRONIC.COM

63 Mikrorörskopplingar, speciella applikationer Mikrorörskopplingar och änd förslutningar förspeciella applikationer finns i ett flertal varianter. Kontakta Hexatronic om för alternativ. konstruktion: Mikrorörkoppling och ändförslutning, kan öppnas typ: Ovan mark eller i kapslingar mått: YD/ID Ø 3/2 till 16/12 mm Mikrorörskoppling Reduktionskoppling För Mikrorör Pack kvantitet OD/ID ø (mm) pcs HMPB30603/16 Mikrorörskoppling, Reduktion 16/12 till 12/10 mm 16/12 till 12/10 10 Delbara reparationskit för 5-16 mm mikrorör Det delbara reparationskitet för 5-16 mm mikrorör ger en gas och vattentät anslutning av mikrorör. Detta kit används främst vid repararion av skadade mikrorör. Den kan också användas som en temporär och avmonterbar koppling för tillämpningar där s.k. "bypass" rör används för att åstadkomma överskott av mikrokabel i kabelbrunnar och skåp. design: Delbara reparationskit för mikrorör typ: I mark eller ovan mark i kabinett dimensioner: YD Ø5 till 16 mm Delbara reparationskit för mikrorör För Mikrorör OD ø (mm) HMPB30621/5 Delbart reparationskit 5 mm HMPB30621/7 Delbart reparationskit 7 mm HMPB30621/14 Delbart reparationskit 14 mm HMPB30621/16 Delbart reparationskit 16 mm 16 HEXATRONIC.COM 63

64 Gasblockerande kopplingar En gasblockerande Mikrorörkoppling används vanligen mellan inom- och utomhusmiljöer, för att förhindra ett luftflöde som kan leda till att kondensvatten kommer in i rören. Efter kabelinstallationen kan kopplingen göras gasblockerande genom vridning av en ring på stommen eller genom att föra ihop kopplingsändarna. konstruktion: Gasblockerande Mikrorörkoppling och ändförslutning, kan öppnas typ: Ovan mark mått: YD/ID Ø 5/3,5 till 14/10 mm Mikrorörskopplings Gasblockerande, Rak För Mikrorör För Kablar/blåsfiber OD/ID ø (mm) ø (mm) pcs MPB30602 Gasblockerande Koppling 5/3.5 mm mm 5/ mm MPB30607/7 Gasblockerande Koppling, 7/3.5 mm mm 7/ mm MPB30607/10A Gasblockerande Koppling 10/8 mm mm 10/ mm MPB30607/10B Gasblockerande Koppling 10/8 mm mm 10/ mm MPB30607/12A Gasblockerande Koppling 12/10 mm mm 12/ mm MPB30607/12B Gasblockerande Koppling 12/10 mm mm 12/ mm MPB30607/12C Gasblockerande Connector 12/10 mm mm 12/ mm MPB30607/14A Gasblockerande Connector 14/10 mm mm 14/ mm MPB30607/14B Gasblockerande Connector 14/10 mm mm 14/ mm 100 Mikrorörskopplings Gasblockerande, Reduktionskoppling För Mikrorör För Kablar/blåsfiber OD/ID ø (mm) ø (mm) pcs MPB30607/75 Mikrorörskoppling, Reduktion 7/3.5 till 5/3.5 mm 5/ mm 100 Pack kvantitet Pack kvantitet Ändförslutningar för mikrorör Ändförslutningarna används för att tillfälligt försegla öppna rörändar för att förhindra att vatten och smuts tränger in i mikrorören. konstruktion: Ändförslutningar för mikrorör typ: Ovan mark mått: OD Ø 3 till 18 mm Ändförslutnings För Mikrorör Pack kvantitet OD ø (mm) pcs SRS10617/62 Ändförslutning 3 mm MPB30609/5 Ändförslutning 5 mm MPB30609/7 Ändförslutning 7 mm MPB30609/10 Ändförslutning 10 mm MPB30609/12 Ändförslutning 12 mm MPB30609/14 Ändförslutning 14 mm MPB30609/16 Ändförslutning 16 mm MPB30609/18 Ändförslutning 18 mm Ändhylsor för buntade mikrorör Ändhylsor av gummi används för tillfällig förslutning av oanvända buntade mikrorör, för att förhindra att vatten och damm tränger in i rören. Ändhylsorna finns i flera versioner för olika typer av buntade mikrorör. konstruktion: Ändhylsor för buntade mikrorör typ: Tillfälligt bruk mått: OD Ø 3 till 18 mm Ändförslutnings För Mikrorör Pack kvantitet Produktnummer Benämning OD/ID ø (mm) pcs SRS10617/1 Ändhylsa för mm SRS10617/2 Ändhylsa för mm SRS10617/3 Ändhylsa för mm SRS10617/4 Ändhylsa för mm SRS10617/5 Ändhylsa för mm HEXATRONIC.COM

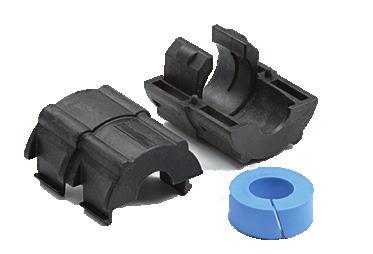

65 DELBARA TÄTNINGAR Delbara tätningar för mikrorör De delbara tätningarna för mikrorör erbjuder en gas- och vattentät försegling av öppna rörändar med blåsfiber, nanokabel eller mikrokabel. Tätningarna har utformats för installation efter att fibern eller kabeln har blåsts in i mikroröret. konstruktion: Delbara tätningar för mikrorör typ: Ändförslutning ovan mark och i brunnar mått: YD Ø 5 till 25 mm Delbar tätning, för 5-7 mm Mikrorör För Mikrorör För Kablar/blåsfiber Pack kvantitet OD ø (mm) ø (mm) pcs MPB30608/5A 5 mm Delbar tätning 0.9 mm MPB30608/5B 5 mm Delbar tätning 1.25 mm MPB30608/5C 5 mm Delbar tätning 1.6 mm MPB30608/7A 7 mm Delbar tätning 0.9 mm MPB30608/7B 7 mm Delbar tätning 1.25 mm MPB30608/7C 7 mm Delbar tätning 1.6 mm Delbar tätning, för mm Mikrorör För Mikrorör För Kablar/blåsfiber Pack kvantitet OD ø (mm) ø (mm) pcs MPB30608/10A 10 mm Delbar tätning mm MPB30608/10B 10 mm Delbar tätning mm MPB30608/10C 10 mm Delbar tätning mm MPB30608/10D 10 mm Delbar tätning mm MPB30608/10F 10 mm Delbar tätning mm MPB30608/12A 12 mm Delbar tätning mm MPB30608/12B 12 mm Delbar tätning mm MPB30608/12C 12 mm Delbar tätning mm MPB30608/12D 12 mm Delbar tätning mm MPB30608/12E 12 mm Delbar tätning mm MPB30608/12F 12 mm Delbar tätning mm MPB30608/14A 14 mm Delbar tätning mm MPB30608/14B 14 mm Delbar tätning mm MPB30608/14C 14 mm Delbar tätning mm MPB30608/14F 14 mm Delbar tätning mm MPB30608/14G 14 mm Delbar tätning mm MPB30608/16A 16 mm Delbar tätning mm MPB30608/16B 16 mm Delbar tätning mm MPB30608/16C 16 mm Delbar tätning mm MPB30608/16D 16 mm Delbar tätning mm MPB30608/18A 18 mm Delbar tätning mm MPB30608/18B 18 mm Delbar tätning mm MPB30608/18C 18 mm Delbar tätning mm MPB30608/25A 25 mm Delbar tätning mm HEXATRONIC.COM 65

66 Delbara tätningar/ändförslutningar för blåsfiber Extremt smala delbara tätningar kan också användas som ändförslutningar för mikrorör för att förhindra att smuts och fukt tränger in i rören. Ändförslutningen låser också fast den installerade fibern, så att den inte kan röra sig i röret. Tätningen är tillverkad av gummi och har en slits som låter fiberenheten passera igenom. För att förhindra att fibern rör sig i tätningen kan en extra krymphylsa användas för att öka trycket. Krymphylsan rekommenderas för luftinstallation. konstruktion: Delbar tätning/ändförslutning för mikrorör typ: Ändförslutning ovan mark mått: ID Ø 3,5 mm (passar rör på 7/3,5 och 5/3,5 mm) Delbar tätning/ändförslutning Slim, för 5-7 mm Mikrorör För Mikrorör För Kablar/blåsfiber Pack kvantitet OD/ID ø (mm) ø (mm) pcs NDK x Mikrorör Ändförslutning, dragavlastning 7/3.5, 5/ x NDK12104 Krymphylsa 5/3.5 n/a HEXATRONIC.COM

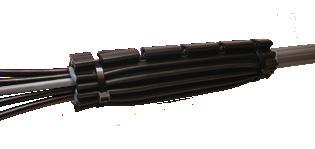

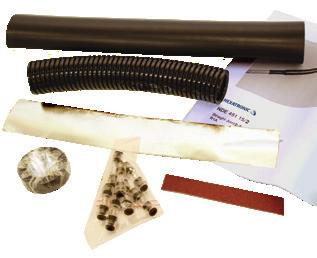

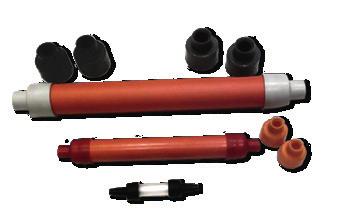

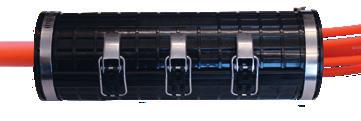

67 RÖRSKARVAR OCH GRENSKARVAR FÖR MIKRORÖR Grenskarv, gel Lättanvänd och snabbmonterad skarvbox för att avgrena enskilda mikrorör från buntade mikrorör. Skarvboxen används vid nedgrävning eller luftinstallation. Skarvboxen använder "geltätningsteknik" för snabb och säker installation. konstruktion: Grenskarvbox, gel typ: Avgrening luft eller under mark, IP67 kapacitet: Upp till 4 x 1-vägs avgrening (luft), upp till 2 x 1-vägs avgrening (under mark) längd: 250 eller 350 mm Grenskarv, gel För Mikrorör Buntade Användningsområde ø (mm) pcs NDE45122/1 12x Grenskarv för mikrorör, Gel, 250 mm Luft 1x NDE45122/3 12x Grenskarv för mikrorör, Gel, 350 mm Luft eller under jord 1x12 Pack kvantitet Skarvbox för mikrorör En serie cylindriska, raka skarvboxar för mikrorör för snabb och enkel installation utan krav på värme vid förslutningen. Utformningen är mycket robust och kan installeras direkt i marken. Skarvboxen finns i flera storlekar. konstruktion: Rak skarvbox för mikrorör, kall tätning typ: Avgrening under mark, IP68 mått: Rör Ø 7-46 mm Skavbox för mikrorör För Mikrorör Buntade Diameter x Längd YD ø (mm) ø (mm) x mm pcs NDE45125/11 Rörskarv, Rak, mm x NDE45125/13 Rörskarv, Rak, mm x NDE45125/14 Rörskarv, Rak, mm x NDE45125/15 Rörskarv, Rak, mm x NDE45125/16 Rörskarv, Rak, mm x NDE45125/17 Rörskarv, Rak, mm x NDE45125/18 Rörskarv, Rak, mm x Pack kvantitet Rörskarvnings- och förgreningssats Flexibel sats som innehåller material för skarvning, och förgrening av buntade mikrorör. En vulkaniserande gummiduk används för tätning och en stark och flexibel PVC-tejp ger mekaniskt skydd. konstruktion: Förgreningssats, vulkaniserande gummiduk typ: Avgrening under mark, IP68 kapacitet: Ca skarvar/sats Delbar tätnings, för 5-7 mm Mikrorör För Mikrorör Buntade, OD ø (mm) NDE45140/2 Förgreningssats, vulkduk 5-50 HEXATRONIC.COM 67

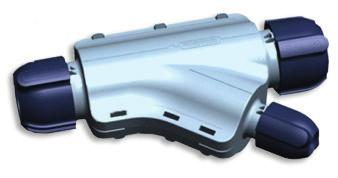

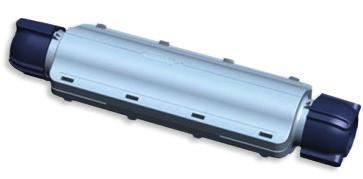

68 Skarvboxar och grenskarvboxar för mikrorör Skarvbox för förgrening och skarvning av rör. Den ger ett mekaniskt skydd åt rörskarvarna. Skarvboxarna förseglas genom att stommens båda halvor snäpps fast i varandra. Tätningar (2 eller 3 per skarvbox) beställs separat för varje skarvboxstomme. konstruktion: Skarvbox foch grenskarv för mikrorör typ: För installation under jord, för tätskyddade rör kapacitet: Ø 9,9 45,5 mm buntade (7 x 10/8 eller 12/10 mm) Closures Main Bodies Adapter Storlek Pack kvantitet ø (mm) pcs NDE45126/01 Skavbox Rak NDE45126/02 Skavbox Rak NDE45126/03 Skavbox Rak NDE45126/04 Skavbox Rak NDE45126/05 Skavbox Rak NDE45126/08 Skavbox Avgrening NDE45126/09 Skavbox Avgrening NDE45126/15 Skavbox Gaffel NDE45126/16 Skavbox Gaffel NDE45126/19 Skavbox Gaffel Sealings för Closures Adapter Storlek För Mikrorör Buntade Pack kvantitet ø (mm) ø (mm) pcs SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Tätningskit, mm SCG Sealing Kit, mm HEXATRONIC.COM

69 Värmekrympsats för rörskarvning En serie skarvar med värmekrymp för maximalt skydd av rörskarvar vid direkt nedgrävning. Värmekrympningsteknik används för maximalt skydd. Skarvarna finns i flera storlekar och innefattar också kopplingar för mikrorör. typ: Värmekrympning, rak skarv konstruktion: Rörskarvningssats, värmekrympning typ: Skarvning under mark, IP68 kapacitet: 1 7 x 10/8 mm eller 1 12 x 5/3,5 mm Krympsatser För Mikrorör Buntade E-nummerv Produktnummer Benämning ø (mm) NDE45115/1 Rak skarv för 1x5/3.5 mm Buntade 1x5/ NDE45115/2 Rak skarv för 2-7x5/3.5 mm Buntade 7x5/ NDE45115/3 Rak skarv för 12-24x5/3.5 mm Buntade 24x5/3.5 NDE45115/4 Rak skarv för 1x10/8 Buntade 1x10/ NDE45115/5 Rak skarv för 4x10/8 Buntade 4x10/8 NDE45115/6 Rak skarv för 7x10/8 Buntade 7x10/8 Grenskarvbox kompakt Den här skarvboxen är avsedd för snabb och enkel avgrening av direkt nedgrävda buntade mikrorör för blåsfiber. Den typiska användningen är att avgrena 1 till 4 anslutningsrör från ett buntat huvudrör. Skarvboxen är avsedd för montering direkt i marken eller i brunnar, men kan också installeras ovan mark. konstruktion: Grenskarvbox typ: Avgrening under mark, IP68 kapacitet: 1 24-vägs 5/3,5 mm rör, upp till 4 x 1-vägs avgrening Closures Main Bodies /NDE Grenskarvbox, kompaktl Grenskarvbox hög kapacitet Grenskarvbox som passar för buntade mikrorör vid direkt nedgrävning. Kan användas för ett stort antal rörförgreningar. Boxen har alternativa ingångar, vilket möjliggör ett stort antal kopplings och avgreningskombinationer. konstruktion: Grenskarvbox typ: Avgrening under mark, IP68 kapacitet: 1 24-vägs rör, upp till 12 x 1-vägs avgrening Closures Main Bodies NDE Grenskarvbox, Universiell konfiguration NDE451100/1 Grenskarvbox, Modulär 12 konfiguration HEXATRONIC.COM 69

70 TILLBEHÖR FÖR LUFTINSTALLATION Spänndon För rör med en glasfiberförstärkt (FRP) bärlina i figur 8-formad rörenhet. 701 kan också monteras direkt på sjävbärande luftinstallerade anslutningsrör. konstruktion: Spänndon typ: Stolpmontering kapacitet: 8 10 mm FRP eller 6 8 mm FRP eller förstärkt rör För FRP ø (mm) NSF Spänndon För FRP bärlina figur-8 fiber NSF Spänndon För FRP bärlina figur-8 eller självbärande enkelrör 6-8 Bärfäste För rör med en glasfiberförstärkt (FRP) bärlina i figur 8-förmad rörenhet. konstruktion: Bärfäste typ: Stolpmontering på krok kapacitet: 7 11 mm FRP För FRP ø (mm) NSF Bärfäste för figur-8 dukt/kabel 7-11 Krok för bärfäste Denna krok är konstruerad för bärfästet NSF och möjliggör säker fastsättning av fästet vid montering på trästolpar. konstruktion: Bärfäste typ: Stolpmontering NSF Krok för bärfäste Universalstolpfäste Konstruerad för att fästa spänndon i trä-, betongeller metallstolpar. konstruktion: Stolpfäste typ: Stolpmontering NSF Universalstolpfäste för alla typer av stolpar 70 HEXATRONIC.COM

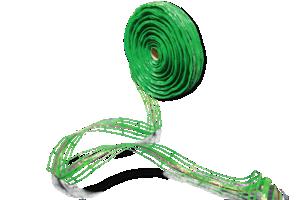

71 VARNINGSNÄT OCH SÖKTRÅDAR Varningsnät Varningsnät används vid installation av rör eller optiska kablar. Nätet placeras vanligtvis ungefär 30 cm ovanför rörsystemet. En inbyggd söktråd av högkvalitativt rostfritt stål används för att spåra rörsystemet. Varje levererad längd på 500 m förpackas med tre ledningskopplingar för snäppfästning. En varningstext har tryckts på nätet (svenska). konstruktion: Varningsnät med söktråd typ: Integrerad söktråd, 0,8 mm SS mått: Bredd 100 mm längder: 500 m Tryck MPB31000/100M Varningsnät med söktråd, Grön Svagkraft/Optokabel MPB31000/100S Varningsnät med söktråd, Orange Telekabel /MPB31000 Sats med ledningskopplingar (Extra) HEXATRONIC.COM 71

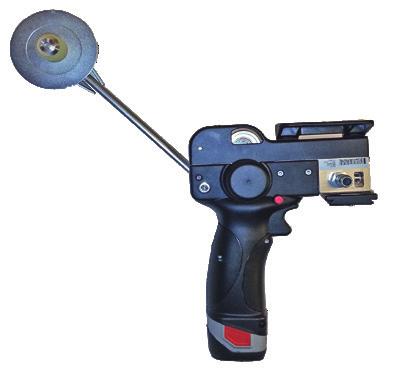

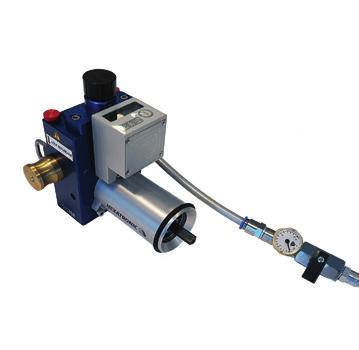

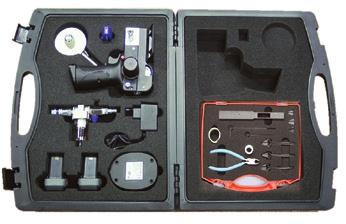

72 Installationsverktyg och tillbehör VERKTYG FÖR BLÅSINSTALLATION Installationsverktyg för blåsfiber (ABF) Installationsverktyget för blåsfiber används för installation av blåsfiber i mikrorör. Detta unika, lättanvända och lättviktiga verktyg är utformat för optimal prestanda i kombination med alla tillgängliga blåsfiberenheter och mikrorör från Hexatronic. Verktyget använder både tryckluft och en elektrisk motor för fibermatning. En justerbar magnetisk koppling begränsar matningskraften på fibern för att undvika skador vid ett eventuellt plötsligt stopp. Motorvarvtal och rotationsriktning styrs av en brytare på handtaget. Verktyget levereras i en verktygsväska, inklusive munstycken för mikrorör på 3/2 mm, 5/3,5 mm och 7/3,5 mm. typ: Installation av blåsfiber (ABF) produkter som stöds: Hexatronic ABF 2 12 fibrer (Ø 1,1-1,6 mm), 3 7 mm mikrorör kapacitet: 150 m/min LTT Installationsverktyg för blåsfiber NTB Stativ med kulled Installationsverktyg för nanokabel Installationsverktyget för nanokabel används för installation av nanokablar i mikrorör. Verktyget behöver inte kalibreras och är utformat för optimal prestanda i kombination med alla tillgängliga nanokablar från Hexatronic. Verktyget drivs av en separat elektrisk skruvdragare (ingår ej). De flesta typer med ett utgångsmoment över 0,3 Nm vid varv/min kan användas. För installation över långa avstånd används dessutom tryckluft. En justerbar magnetisk koppling begränsar matningskraften på kabeln för att undvika skador vid ett eventuellt plötsligt stopp. Verktyget levereras i en verktygsväska, inklusive munstycken för mikrorör på 5/3,5 mm, 7/3,5 mm, 12/10 mm och 14/10 mm mikrorör. typ: Installation av blåsfiber (ABF) produkter som stöds: Hexatronics nanokabel 2 12 fibrer (Ø 2,0-2,1 mm), 5/3,5 mm till 16/12 mm mikrorör kapacitet: 150 m/min LTT Installationsverktyg för nanokabel LTT /10 Stativ 72 HEXATRONIC.COM

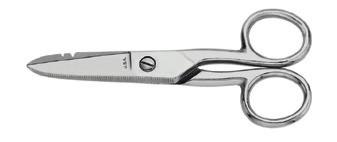

73 VERKTYG FÖR MIKRORÖR OCH FIBERKABLAR Kap för buntade mikrorör Kap för buntade mikrorör, som skär buntade mikrorör upp till Ø 42 mm. konstruktion: Kap för buntade mikrorör typ: För alla rörtyper kapacitet: Upp till buntar på Ø 42 mm LDK19501/04 Mikrorör Buntade cutter Mantelskalare för dubbelmantlade rör Skalverktyg för skalning av den yttre manteln på en dubbelmantlad HDPE multidukt (direkt nedgrävd). konstruktion: Mantelskalare för buntade mikrorör kapacitet: >Ø 25 mm buntar LDK19501 Mantelskalade för dubbelmantlade buntade mikrorör 1/LDK19501/03 Extra skärblad, 10 st Mantelskalare för enkelmantlade rör liten Ett litet och behändigt verktyg för i första hand borttagning av manteln på enkelmantlade tätskyddade rör. Verktyget är också användbart för att ta bort manteln från de flesta traditionella fiberoptiska kablar. Skärdjupet kan justeras från 0 till 2,5 mm konstruktion: Mantelskalare för buntade mikrorör och kablar kapacitet: Buntar på Ø 6-28 mm LDK1951 Mantelskalade för enkelmantlade buntade mikrorör, 6-28 mm Mantelskalare för enkelmantlade rör Ett universalverktyg för i första hand borttagning av manteln på enkelmantlade tätskyddade rör. Verktyget är också användbart för att ta bort manteln från de flesta traditionella fiberoptiska kablar. konstruktion: Mantelskalare för buntade mikrorör och kablar kapacitet: <Ø 40 mm buntar LDK19501/05 Mantelskalade för enkelmantlade buntade mikrorör Rörmantelskalare Används för snabbt och enkelt avlägsnande av valfri typ av mantel från skyddade, buntade mikrorör. Ett utmärkt verktyg för att göra midspan-åtkomst. konstruktion: Mantelskalare för buntade mikrorör kapacitet: Upp till buntar på Ø 50 mm LDK19502 Mantelskalade för buntade mikrorör HEXATRONIC.COM 73

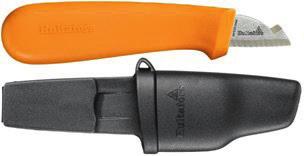

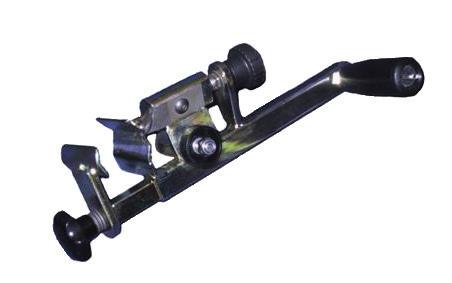

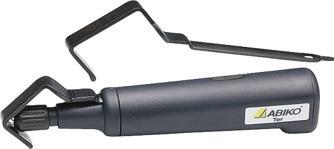

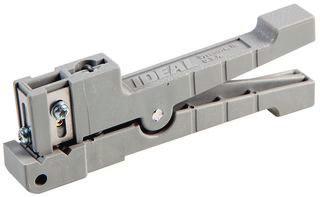

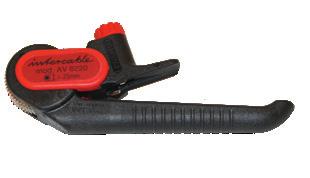

74 Kniv för avlägsnande av manteln på tjockväggiga rör Den här kniven är särskilt lämplig för att avlägsna manteln på tjockväggiga buntade rör. Spetsen är rundad, för att undvika att eggen skär mikrorören inuti bunten. Den är också säker att använda eftersom risken att skära sig minimeras. konstruktion: Kniv för avlägsnande av mantel typ: Tjockväggiga buntade rör LDK19501/01 Kniv för mantelskärning Allroundkniv för kablar och rör Den här praktiska kniven passar för flera olika uppgifter. konstruktion: Allroundkniv med krok LDK19501/09 Allroundkniv Verktyg för längsgående öppning av mikrorör Snigeln Idealiskt verktyg för borttagning av tillfälliga mikrorör. Tillfälliga mikrorör används vanligtvis för att skapa en kontinuerlig blåsväg genom skarvar och liknande. konstruktion: Slitskap för mikrorör typ: För tillfälliga mikrorör LDK19501/02 Slitskap för mikrorör Öppningsverktyg för innerhölje på mikrokabel Verktyget är avsedd för att öppna rören på en mikrokabel. Kapen levereras med tre raka blad och ett runt blad. Det går att justera skärdjupet med en liten Phillips-skruvmejsel. typ: Öppningsverktyg för innerrör på mikrokabel kapacitet: Upp till höljen på Ø 3 mm LDK19503/1 Öppningsverktyg för innerrör Mantelöppnare för mikrokabel Används för borttagning av manteln på mikrokablar. Kapen levereras med tre raka blad och ett runt blad. Justerbart skärdjup. typ: Mantelöppnare för mikrokabel LDK19503 Mantelöppnare för mikrokabel 74 HEXATRONIC.COM

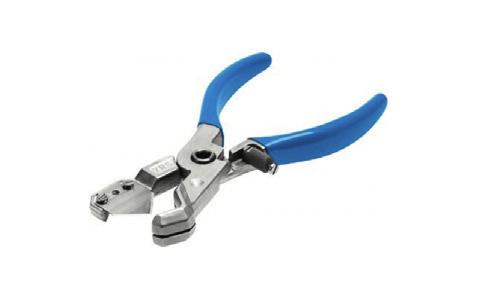

75 Rörkap för mikrorör liten Verktyget ger ett rent och rakt snitt som krävs för att åstadkomma en jämn rörskarv före montering av mikrorörkopplingar. Kapen är låst i sitt slutna läge för säker hantering. konstruktion: Mikrorörkap typ: Kompakt kapacitet: Ø 3 12 mm LDK20803 Mikrorörkap 3-12 mm Rörkap för mikrorör tång Den här Mikrorörkapen används för att kapa mikrorör före montering av mikrorörkopplingar. Verktyget kan kapa rör med mått upp till 20 mm. konstruktion: Mikrorörkap typ: Kaptång kapacitet: Ø 3 20 mm LDK19501/03 Mikrorörkap, tång 3-20 mm 1/LDK19501/03 Extra skärblad 10 st för LDK19501/03 Mantelskalare för blåsfiber Detta kompakta verktyg används för säker, snabb och enkel borttagning av manteln på blåsfiber (ABF). konstruktion: Mantelskalare för blåsfiber typ: Kompakt kapacitet: Ø 1 1,4 mm (2-12 fibrer) LDK19501/08 Blåsfiberskalare Skalsax för blåsfiber Används för borttagning av yttermanteln på blåsfiber (ABF). Saxen är också ett praktiskt verktyg för olika andra arbeten. De båda spåren på saxens ovansida används för mantelborttagning. konstruktion: Mantelskalare för blåsfiber typ: Sax kapacitet: Ø 1 1,4 mm (2 12 fibrer) LDK19501/07 Skalsax för blåsfiber HEXATRONIC.COM 75

76 Expander för mikrorör Verktyget används för att utvidga ändarna på mikrorör. Utvidgningen underlättar korrekt montering av ändförslutningar för mikrorör, NDK Expandern har en slits, så att den kan utvidga röret även efter installation av blåsfiber i röret. För bättre grepp kan expandern för mikrorör monteras på ett handtag som passar för sexkantsbitar. konstruktion: Expander för mikrorör typ: Sexkantsbit kapacitet: För mikrorör med ID Ø 3,5 mm HLDK19505/1 Expander för mikrorör Formare för mikrorör Verktyget används för att ge röret en perfekt rund form före montering av Mikrorörkopplingar. Detta minimerar risken för att fibrer eller kablar fastnar i kopplingen. konstruktion:formare för mikrorör typ: Plast kapacitet: För mikrorör med ID Ø 2 10 mm LDK19501/10 Rörformare 76 HEXATRONIC.COM

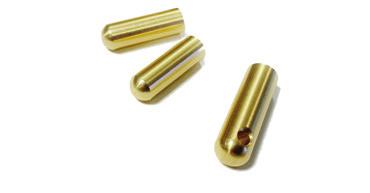

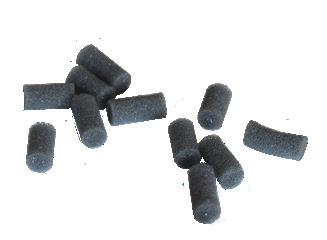

77 TILLBEHÖR FÖR BLÅSNING, SMÖRJNING OCH RENGÖRING Ändhättor för mikrokabel Ändhättor av mässing ska monteras på kabeländen innan mikrokabeln blåses in i mikro röret. Ändhättorna har en rundad spets som förenklar blåsningen genom rörkopplingar. De förhindrar också att luft tränger in i kabeln genom den öppna kabeländen. De här ändför slutningarna är extra smala för att möjliggöra blåsning i smala mikrorör. En innergänga gör dem enkla att montera på kabelspetsen. Ändhättorna kan återanvändas. konstruktion: Ändhättor av mässing typ: För mikrokablar kapacitet: 2 8 mm Thread Diameter För Cable Diameter/ Cable Type ø (mm) ø (mm) (Type) pcs HSXA136108/5 Mikrokabel ändhätta 2mm 2 2 (Nano 2-8f) HSXA136108/4 Mikrokabel ändhätta 4mm 4 4 (Viper Slim 2-24f) HSXA136108/1 Mikrokabel ändhätta 6mm (Viper 24-96f) HSXA136108/2 Mikrokabel ändhätta 7mm (Viper 144f) HSXA136108/3 Mikrokabel Ändförslutning 8mm (Viper 192f) 10 Pack kvantitet Blåsspetsar Blåsspetsar som kan fästas på ena änden av blåsfiberenheten för optimal blåsprestanda. Dessa rekommenderas för långa installationssträckor med många rörskarvar och vid skarpa krökar. Spetsarna finns i två olika storlekar som passar olika typer av blåsfiberenheter. Blåsspetsar säljs i påsar med 100 styck. konstruktion: Blåsspetsar typ: För blåsfiber kapacitet: 2 12 f ABF För Cable Diameter/ABF Type Pack kvantitet ø (mm) (Type) pcs NTK102245/1 100xBlåsspetsar, 2-6f 1 (2-6f) 1x NTK102245/2 100xBlåsspetsar, 8-12f 1.4 (8-12f) 1x100 Rengöringssvampar Rengöringssvampar används när ett mikrorör ska rengöras från damm eller fukt. Svampen blåses helt enkelt genom mikroröret med installationsverktygets tryckluft. Svamparna används också för att smeta ut smörjmedel för kabelblåsning i mikrorör. Rengöringssvampar säljs i påsar med 100 styck. konstruktion: Rengöringssvampar typ: För mikrorör kapacitet: För mikrorör med ID Ø 3,5 10 mm För Mikrorör ID Pack kvantitet ø (mm) pcs NTM xRengöringssvampar 3.5 mm 3.5 1x NTM50207/2 100xRengöringssvampar 8 mm 8 1x NTM50207/1 100xRengöringssvampar 10 mm 10 1x100 Smörjmedel för installation av kablar i mikrorör - Viper Venom Hexatronic Viper Venom är ett speciellt anpassat smörjmedel för installation av mikrokablar och nanokablar i mikrorör. Smörjmedlet är helt giftfritt, lätt att rengöra och ej brännbart. konstruktion: Smörjmedel för mikrorör kapacitet: 0,24l Pack kvantitet pcs/låda MTV11001/1 Smörjmedel för mikrorör 24 HEXATRONIC.COM 77

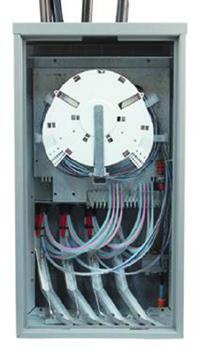

78 Nätverksprodukter FIBERSKARVSKÅP OCH FIBERACCESSTERMINALER Hexatronics fiberskarvskåp och fiberaccesterminaler (FAT) är utformade för blåsfibrer, nanokablar, mikrokablar och för skavning från fibrer som härrör från mikrorör eller anslutningskablar till alla typer av fiberoptiska distributionsnät. Skåpen innefattar skarvskåp och skarvboxar som är utformade för enkel åtkomst till och gott skydd av fibrer. Produkter för direkt skarvning av kabelsektioner för direkt distribution och anslutning, samt för terminering på kopplingspaneler finns. Fiberskarvskåp FAT, litet Skåp i mindre storlek för fiberskarvning och terminering av upp till 48 mikrorör eller anslutningskablar. De medföljande fiberorganiserarna kan i typfallet hantera upp till 96 fibrer. Rörhållare på 5 mm ingår. Mikrorör på 3 mm eller 7 mm kan installeras med användning av ett extra tillbehör. konstruktion: Fiberskarvskåp inomhus typ: Metall, 19 tum, ETSI eller väggmontering, IP45 mått: 350 x 300 x 120 mm kapacitet: 96 skarvar, 48 mikrorör 5/3,5 mm NCD Fiberskarvskåp för up till 48 Mikrorör Fiberskarvskåp FAT, medium Medelstort skåp för fiberskarvning och terminering av upp till 96 mikrorör (5 mm) eller anslutningskablar. Organiserarna hanterar i typfallet upp till 192 fibrer. Rörorganiserare på 5 mm ingår. Mikrorör på 3 mm eller 7 mm kan installeras med användning av ett extra tillbehör. konstruktion: Fiberskarvskåp inomhus typ: Metall, 19 tum, ETSI eller väggmontering, IP45 mått: 440 x 300 x 160 mm kapacitet: 192 skarvar, 96 mikrorör 5/3,5 mm NCD /3 Fiberskarvskåp för up till 96 Mikrorör, väggmontering eller 19" rack, 8 små skarvkassetters NCD /2 Fiberskarvskåp för up till 96 Mikrorör, väggmontering eller 19 rack, 4 stora skavkassetter Fiberskarvskåp FAT, stort Stort skåp för fiberskarvning och terminering av upp till 192 mikrorör (5 mm) eller anslutnings kablar. De medföljande fiberorganiserarna kan i typfallet hantera upp till 384 fibrer. Rörorganiserare på 5 mm ingår. Mikrorör på 3 mm eller 7 mm kan installeras med användning av ett extra tillbehör. kkonstruktion: Fiberskarvskåp inomhus Typ: Metall, 19 tum, ETSI eller väggmontering, IP45 mått: 440 x 600 x 220 mm kapacitet: 384 skarvar, 192 mikrorör 5/3,5 mm NCD Fiberskarvskåp för up till 192 Mikrorör, väggmontering eller 19" rack Tillbehör till fiberskarvskåp NCD SXA /1 3mm rörhållare för NCD518, för 28 mikrorör HSXA136103/1 7mm rörhållare för NCD 518, för 96 mikrorör 78 HEXATRONIC.COM

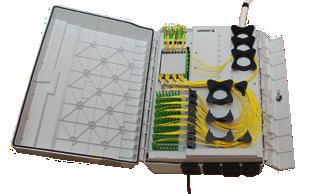

79 Fiberskarvskåp hög kapacitet Detta skåp med hög kapacitet är avsett för att hantera kabelskarvar mellan inkommande kablar från telestationen och kablarna från förkontakterade ODF:er. Skåpet kan väggmonteras eller monteras i ett ETSI-stativ på 19 tum. konstruktion: Fiberskarvskåp inomhus typ: Metall, 19 tum, ETSI eller väggmontering, kabelinstallation mått: 440 x 600 x 220 mm kapacitet: 768 skarvar (singelfiber) eller 2600 skarvar (8-f ribbon) NCD Fiberskarvskåp 786 NTM Sats för extern dragavlastning av kabel Fiberskarvskåp litet Det här extra kompakta skåpet är användbart för mindre installationer. Det är avsett för väggmontering. Skåpet innehåller 2 skarvkassetter. För att öka skarv kapaciteten kan 6 ytterligare kassetter läggas till (valfria tillbehör). konstruktion: Fiberskarvskåp inomhus typ: Metall, väggmontering, kabelinstallation mått: 350 x 300 x 130 mm kapacitet: 24 till 96* skarvar (singelfiber) eller 48 till 192* skarvar (4-f ribbon) * Med extra skavkassetter (valfritt) NCD Fiberskarvskåp för väggmonteringt, inkl. 2 skarvkassetter och solid panel Fiberskarvskåp Detta är ett skåp i medelstorlek för både traditionella mikrorör på 5 mm och tjockväggiga rör på 7 mm. Kapslingen är avsedd för montering inuti ett yttre skyddande skåp eller för användning inomhus. konstruktion: Skarvskåp för användning inom- eller utomhus typ: Metall, i ytterskåp eller väggmontering mått: 289 x 493 x 140 mm kapacitet: 96 (singel)/192 (ribbon) skarvar, 96 mikrorör, 5/3,5 eller 7/3,5 mm NCD Fiberskarvskåp för up till 96 Mikrorör, för skåpmontering eller väggmontering Fiberaccessterminal, inomhus eller utomhus FAT för inomhus- eller utomhustillämpningar med upp till 24 anslutningar för slutanvändare. Den kan hantera blåsfiber i mikrorör, mikrokablar samt anslutningskablar och och fiberoptiska kablar. Den kan också användas som en fiberoptisk skarvbox för olika tillämpningar. Kapslingen hanterar mikrorör på både 5 mm och 7 mm. Mikrorör på 3 mm kan installeras med användning av ett extra tillbehör. konstruktion: Skarvskåp för användning inom- eller utomhus typ: Plast, vägg eller stolpmontering, IP54 (inomhus), IP56 (utomhus) mått: 368 x 275 x 114 mm kapacitet: 24 mikrorör/skarvar/kontaktdon (SC) /NCD507200/1 FAT 24 Inomhus utan adaptrar 1/NCD507200/2 FAT 24 Inomhus med 24 SC/APC adaptrar /NCD507200/1 FAT 24 Utomhus utan adapters 2/NCD507200/2 FAT 24 Utomhus med 24 SC/APC adaptrar SXA /1 3mm rörhållare för FAT 24, för 24 Mikrorör HEXATRONIC.COM 79

80 Fibertermineringsbox Fibertermineringsboxen (FTB) är avsedd för terminering av fibrer utanför byggnader i FTTx-tillämpningar. Boxen terminerar och skyddar fiber- eller röranslutningar för slutgiltig dragning av anslutningskabel. Den kan också användas som ett allround vägguttag både utomhus och inomhus. Boxen är lämplig både för blåsfiberinstallation och anslutningskablar. konstruktion: Fibertermineringsbox för användning inom- eller utomhus typ: Polykarbonat, väggmontering, IP54 mått: 190 x 130 x 45 mm kapacitet: 4 x SC /NEG Fibertermineringsbox, Inomhus/Utomhus Fiberskarvskåp FOS markskåp Markskåp för användning utomhus, avsett för skarvning av blåsfiber eller kablar. Det består av ett yttre skåp och kan utrustas med en inre skarvskåp, komplett med skarvkassetter och organiserare för mikrorör på 5 mm och 7 mm. Skåpet är tillverkat av aluminium eller AluZinc. Skåpet kan användas med traditionella mikrorör, tjockväggiga rör eller andra typer av fiberoptiska kablar. konstruktion: Skarvskåp för användning utomhus typ: Aluminium eller ALuZInc, ovan mark, IP54 mått: 480 x 225 x 1050 mm eller 680x225x1050 mm (ovan mark) kapacitet: 96/192 mikrorör, 96/288 skarvar Kapacitet (rör/fiber) Storlek (bxdxh, mm) HNBD116300/1 FOS Fiberskarvskåp Medium, Grå, Al, med innerskåp 96/96 480x225x HNBD116301/1 FOS Fiberskarvskåp Medium, Grön, Al, med innerskåp 96/96 480x225x HNBD116302/1 FOS Fiberskarvskåp Medium, Grå, AluZinc, med innerskåp 96/96 480x225x HNBD116303/1 FOS Fiberskarvskåp Stor, Grå, Al, med innerskåp 192/ x225x HNBD116304/1 FOS Fiberskarvskåp Stor, Grå, Al, med innerskåp 192/ x225x HNBD FOS Fiberskarvskåp Medium, Grå, Al, Basic enb. ytterskåp - 480x225x HNBD FOS Fiberskarvskåp Medium, Grön, Al, Basic enb. ytterskåp - 480x225x HNBD FOS Fiberskarvskåp Medium, Grå, AluZinc, Basic enb. ytterskåp - 480x225x HNBD FOS Fiberskarvskåp Stor, Grå, Al, Basic enb. ytterskåp - 680x225x HNBD FOS Fiberskarvskåp Stor, Grön, Al, Basic enb. ytterskåp - 680x225x Vikt (Kg) Fiberskarvskåp FOS, för luftinstallation Detta fiberkarvskåp är avsedd för skarvning av blåsfiber och mikrorör i luftinstallationer. FAT:en består av ett väl ventilerat yttre skåp och en inre avdelning för kabelhantering, med skarvbrickor. Kablarna hålls på plats genom dynamiska dragavlastningar som tillåter den naturliga kabelrörelse som finns i blåsta luftinstallationer. Rörhållare säkrar monteringen av mikrorör för blåsfiberinstallationer. konstruktion: Skarvskåp för användning utomhus typ: Stålplåt, stolpmontering, IP54 mått: 650 x 340 x 170 mm kapacitet: 64 mikrorör, 144 skarvar NCD Fiberskarvskåp för luftinstallationer NBL Skarvkassetter, 2-pack 80 HEXATRONIC.COM

81 FIBERDISTRIBUTIONSHUBBAR Fiberdistributionshubben (FDH) är utrymmet för passiva fiberoptiska komponenter som fiberoptiska splitters och/eller paneler för korskoppling. I den här avdelningen visas FDH:er för kabel- och mikrorörsystem med passande tillbehör. Fiberdistributionshub, utomhusskåp Denna FDH kombinerar unika egenskaper i ett kompakt skåp. FDH:en hanterar skarvning av kablar inuti skåpet och inkrementell installation av blåst mikrokabel eller blåsfiber. Den är utformad för att hantera såväl PON- som P2P FTTx-anslutningar och är konstruerad för RDJ901+ splittermoduler. konstruktion: Fiberdistributionshub för användning utomhus typ: Aluminium, ovan mark, IP54 mått: 830 (1080*) x 700 x 426 mm kapacitet: Upp till 288 slutanvändare *Höjd inklusive sockel 2/NBD116200/1 2/NBD116200/100 2/NBD116200/10 2/NBD116200/201 NBL /1 NBL /10 NBL /11 NBL /12 NBL /13 FDH 288 Markskåp, Beige, basic för 5 mm Mikrorör FDH 288 Markskåp, Beige, basic för 7 mm Mikrorör FDH 288 Markskåp, Beige, basic för 5 mm Mikrorör, för ASSA Scandinavian Cylinder FDH 288 Markskåp, Grön, basic för 7 mm Mikrorör, för ASSA Scandinavian Cylinder Fiberpanel, tom Fiberpanel med 24 x SC/APC pigtails Fiberpanel med 24 x SC pigtails Fiberpanel med 24 x LC/APC pigtails Fiberpanel med 24 x LC pigtails För splitter moduler, se sektion Fiberoptiska anslutningsprodukter / Splitters och andra passiva optiska komponenter Fiberdistributionshub, inomhus Inomhus-FDH:en, för upp till 64 slutanvändare, är utformad för att hantera fiberoptiska termineringar och passiva optiska splitters i PON FTTx-nätverk, men kan också användas för punkt till punkt-tillämpningar (P2P) eller kombinationer av båda. Den kan hantera blåsfiber i mikrorör, mikrokablar samt anslutningskablar och andra fiberoptiska kablar. Den kan också användas som en medelstor fiberoptisk skarvbox för varierande tillämpningar. Kapslingen hanterar mikrorör på både 5 mm och 7 mm. Mikrorör på 3 mm kan installeras med användning av det extra tillbehöret. konstruktion: Fiberdistributionshub för användning inomhus typ: Plast, väggmontering, IP54 mått: 500 x 76 x 182 mm kapacitet: Upp till 64 slutanvändare (SC) 1/NBD116200/1 1/NBD116200/2 1/NBD116200/3 1/NBD116200/4 1/NBD116200/5 SXA /1 FDH skåp basic, tom FDH skåp preparerad SC/APC FDH skåp preparerad SC FDH skåp preparerad LC/APC FDH skåp preparerad LC 3mm rörhållare för FDH 64, för 96 mikrorör För splitter moduler, se sektion Fiberoptiska anslutningsprodukter / Splitters och andra passiva optiska komponenter HEXATRONIC.COM 81

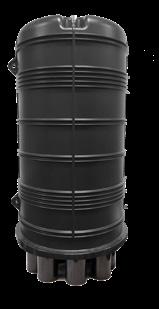

82 Fiberdistributionshub skarvbox under mark Det huvudsakliga användningsområdet för denna skarvbox är fiberdistribution i PON-nätverk med optiska splitters, men den kan också användas i ett P2P-system som distributionspunkt för korskoppling. Skarvboxen är utformad för installation utomhus under mark i brunnar, installation ovan mark på stolpar eller installation inuti socklar. Den kan hantera blåsfiber i mikrorör, mikrokablar och traditionella kablar. Boxen är utrustat med en hållare för upp till tre RDJ 901+ splittermoduler. Den levereras med värmekrympningstätningar för traditionella kablar. För installation av mikrokablar och mikrorör, använd kallförslutna tätningar som finns som tillval. konstruktion: Fiberdistributionshub för användning under mark typ: Plast, IP68 mått: 520 x 280 mm kapacitet: Upp till 96 slutanvändare (SC) NCD NSD NDM11016/1 NDM11017/1 NDM11018/1 FAT/FDH för installation i mark Swing-up arm för NCD507500/550 10x runda mikrokabeltätningar för up till 6 mikrokablar 5x ovala mikrokabeltätningar, för up till 11 mikrokablar 10x runda mikrokabeltätningar, för up till 18x5 mm mikrorör För splitter moduler, se sektion Fiberoptiska anslutningsprodukter / Splitters och andra passiva optiska komponenter 82 HEXATRONIC.COM

83 SKARVBOXAR FÖR FIBEROPTISKA KABLAR Skarvboxar för optimalt skydd. Hexatronic har utvecklat ett sortiment kostnadseffektiva skarvboxar för varje typ av installationsmiljö. Utbudet, som gäller såväl inomhus- som utomhusinstallationer, omfattar boxar som optimerats för praktiskt taget alla förhållanden och för litet, medelstort eller stort fiberantal. Boxarna är konstruerade för att skarva de flesta typer av fiberkablar och är tillverkade i olika material som passar alltifrån enkla till mycket krävande miljöer. Hexatronic erbjuder en komplett serie tillbehör såsom verktygssatser, skyddshylsor, krympslangar, monteringsfästen och utbyggnadssatser som passar för olika installationstyper. Fiberskarvbox hög kapacitet Den här kompakta fiberskarvboxen med hög kapacitet hanterar upp till 576 fiberskarvar. Skarvboxen är utformad för installation utomhus under mark i brunnar, men kan också monteras ovan mark på stolpar eller inuti socklar. Den kan hantera blåsfiber i mikrorör, mikrokablar och traditionella kablar. Skarvboxen levereras med värmekrympningstätningar för traditionella kablar. För installation av mikrokablar och mikrorör, använd kalla tätningar som finns som tillval. konstruktion: Fiberskarvbox, välvd typ: Plast, IP68 mått: 520 x 280 mm kapacitet: Upp till 576 skarvar NCD Fiberskarvbox 576 NSD NDM11016/1 NDM11017/1 NDM11018/1 Swing-up arm för NCD507500/550 10x runda mikrokabeltätningar för up till 6 mikrokablar 5x ovala mikrokabeltätningar, för up till 11 mikrokablar 10x runda mikrokabeltätningar, för up till 18x5 mm mikrorör HEXATRONIC.COM 83

84 Fiberskarvbox Mångsidig fiberskarvbox av tålig plast passande för de flesta installationsmiljöer. Standardboxen hanterar upp till 96 singelfibrer eller 48 ribbonskarvar och kan byggas ut för att hantera större fiberantal och flera kabelingångar. Boxen kan också användas för mid-span-åtkomst. konstruktion: Fiberskarvbox, plan botten typ: Plast, IP68 mått: 520 x 280 mm kapacitet: Upp till 96 singelfiberskarvar eller 48 ribbonfiberskarvar med 4 extra brickor. Upp till 144 singelskarvar med expansionsring och 8 extra kassetter NCD Skarvbox, plast, inga öppnade kabelgenomföringar, 4 kassetter NCD Skarvbox, plast, 2xØ24 öppnad+1xmulti ingång sluten, 4 kassetter NCD Skarvbox, plast, 2xØ24 sluten+1xmulti ingång öppen, 4 kassetter NCD Skarvbox, plast, 2xØ24 öppen+1xmulti ingång öppen, 4 kassetter NTM Installationskit för 10 skarvboxar NCD NBL kassetter, utan lock, för NCD NBL kassetter, lock, för NCD NBL kassetter, utan lock, för NCD NBL kassetter, lock, för NCD 504 SXK /2 Låsningsskruv för 8 kassetter, för NCD 503/ NSD51521 Monteringsplatta set för väggmontering NCD NSD51523/3 Monteringsplatta inkluderande fäste för överskottskabel NCD 503/504 NSD51522/1 Fäste för stolpmontering för NCD 504 NSD51522 Monteringsplatta för stolpe och väggmontering NCD NTM Kit för tätning av cylindrisk ingång NCD 504 NTM Kit för tätning av multikabelingång NCD NTM Installation kit för mid-span access, NCD NTM504005/1 Kit för tätning mikrokabel för multikabelingång NCD NTM504005/2 Kit för tätning mikorokabel förcylindrisk ingång NCD 504 NTM Jordningsskruv NCD NTM50419 Expansionsring för NCD 504, inkluderande ändpluggar NDM Tätning för expansionsring SXA Gummitätning (reservdel) NDM Ändplugg för expansionsring (reservdel) NTM NTV90303 SVB92401 SVB xKit för armerade kablar Rengöringsduk Varningsetikett Identification label, english 84 HEXATRONIC.COM

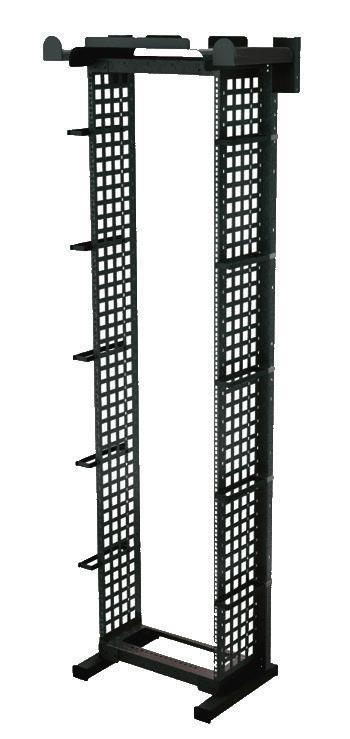

85 Fiberoptiska anslutningsprodukter STATIVSYSTEM Utbudet av produkter för telesationer och större noder innehåller fiberhanteringslösningar för att effektivt och kostnadseffektivt organisera och ansluta ett stort antal fibrer. Systemen upptar minimalt med plats samtidigt som de erbjuder en klassledande kapacitet. De medger välorganiserade och säkra fiberanslutningar som minimerar risken för driftstörningar. 19-tums stativsystem 19-tums-stativsystemet av standardtyp erbjuder effektiv, enkel fiberhantering för att organisera och terminera stora mängder fibrer, som i FTTH-nätverk. konstruktion: 19-tums-stativ, golvmontering typ: Metallram, golvmontering mått: 2100 x 600 x 400 mm kapacitet: 42 U MT-5211S MT-5446/40S MT-5446/08S MT-5446/01S MT-5211/61 19 rack, Svart Böjbegränsare Patch kabel hanterare Kabelkanal Golvmonteringsfäste Monteringsram Monteringsramsystemet är ett mångsidigt, väggmonterat ramsystem för mindre anläggningar. Ramen är avsedd för 19-tums-utrustning. Ramens djup kan justeras med byglar. konstruktion: 19-tums-ram, typ: Metallram, väggmonterad kapacitet: 48 U storlek: 500 x 2200 x 240 mm kapacitet, utrustning: 48 U NBF11003 Monteringsram, Set N Vertikalt fäste N Kabelstöd N Trådledare N Top och botten fäste NBH10201 Monteringsram NBH10202 Monteringsset NBH10401 Monteingsräcke NBH10402 Monteringsset NSD60101 Fäste, 240 mm NSD60102 Fäste, 500 mm NSG20701 Trådledare NSV45101 Bricka NSV61101 Skruv HEXATRONIC.COM 85

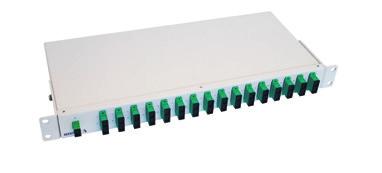

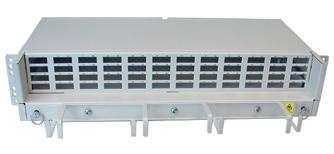

86 ODF FIBEROPTISKA TERMINERINGSPANELER Fiberoptiska termineringspaneler (Optical Distribution Frame, ODF) är grundläggande komponenter i alla fiberhanteringssystem. De finns som stativmonterade enheter för 19- tums- eller ETSI-stativ, eller som väggmonterade skåp. ODF:erna finns i ett antal utföranden beroende på användningsområde: Förkontakterade ODF:er med stub-kabel är förinstallerade med kontaktdon och kabel för snabb och enkel installation. Förkontakterade enheter har flera fördelar, såsom snabbare installation, vilket leder till tidsbesparing och därmed minskade kostnader, och garanterar även högsta kvalitet och prestanda. Flera olika kabelalternativ finns. ODF:er med mikrokablar är särskilt lämpade för tillämpningar med hög packningstäthet. ODF:er för kabelinstallation är avsedda för installation och terminering av alla typer av fiberoptiska kablar. Enheterna lämpar sig för skarvning av fibersvansar (pigtails) eller ribbon fan-outs samt för fältmonterbara kontaktdon. ODF:erna levereras tomma så att kunden kan beställa de fibersvansar/fanouts, adaptrar, skarvskyddshylsor och installationssatser som passar bäst för den aktuella tillämpningen. Enheterna kan även installeras med förkontakterade kablage. ODF:er för blåsfiber är konstruerade för att hantera anslutning av mikrorör för blåsfiber. De används typiskt i FTTx-tilllämpningar när fibrer blåses direkt till en telestation eller någon annan distributionspunkt. Tekniken att blåsa fibrer medger inkrementell installation vid behov. Förkontakterad ODF, med stubkabel, 2U Förkontakterad ODF med en kapacitet från 24 till 96 kontaktdon. Alternativen innefattar: halogenfri, flamskyddad, lösa rör, ribbon eller mikrokabel. Extra tillbehör är horisontella patch cord-guider för platsbesparande montering direkt på ODF:ens front. konstruktion: ODF, förkontakterad typ: 19-tums- eller ETSI-montering, 2U mått: 400 x 249 x 86 mm kapacitet: SC, SC/APC, LC eller LC/APC NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D 48xSC ODF 2U, Mikrokabel GNHQBDUV 10m 48xSC ODF 2U, Mikrokabel GNHQBDUV 20m 48xSC ODF 2U, Mikrokabel GNHQBDUV 50m 48xSC ODF 2U, Mikrokabel GNHQBDUV 100m 96xSC ODF 2U, Mikrokabel GNHQBDUV 10m NCD /020D 96xSC ODF 2U, Mikrokabel GNHQBDUV 20m NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D 96xSC ODF 2U, Mikrokabel GNHQBDUV 50m 96xSC ODF 2U, Mikrokabel GNHQBDUV 100m 96xSC/APC ODF 2U, Mikrokabel GNHQBDUV 10m 96xSC/APC ODF 2U, Mikrokabel GNHQBDUV 20m 96xSC/APC ODF 2U, Mikrokabel GNHQBDUV 50m 96xSC/APC ODF 2U, Mikrokabel GNHQBDUV 100m 96xLC ODF 2U, Mikrokabel GNHQBDUV 10m 96xLC ODF 2U, Mikrokabel GNHQBDUV 20m 96xLC ODF 2U, Mikrokabel GNHQBDUV 50m 96xLC ODF 2U, Mikrokabel GNHQBDUV 100m 24xSC ODF 2U, Mikrokabel GNHQBDUV 10m 24xSC ODF 2U, Mikrokabel GNHQBDUV 20m 24xSC ODF 2U, Mikrokabel GNHQBDUV 50m 24xSC ODF 2U, Mikrokabel GNHQBDUV 100m 24xSC/APC ODF 2U, Mikrokabel GNHQBDUV 10m 24xSC/APC ODF 2U, Mikrokabel GNHQBDUV 20m 24xSC/APC ODF 2U, Mikrokabel GNHQBDUV 50m 24xSC/APC ODF 2U, Mikrokabel GNHQBDUV 100m 48xSC/APC ODF 2U, Mikrokabel GNHQBDUV 10m 48xSC/APC ODF 2U, Mikrokabel GNHQBDUV 20m 48xSC/APC ODF 2U, Mikrokabel GNHQBDUV 50m 48xSC/APC ODF 2U, Mikrokabel GNHQBDUV 100m 86 HEXATRONIC.COM

87 NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D NCD /010D NCD /020D NCD /050D NCD /100D 24xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 10m 24xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 20m 24xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 50m 24xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 100m 48xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 10m 48xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 20m 48xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 50m 48xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 100m 96xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 10m 96xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 20m 96xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 50m 96xSC ODF 2U, Inomhus/Utomhus mantel GRHQBDUV 100m Tillbehör för förkontakterad ODF NTM50211 Horisontell trådledare för montering på ODF front ODF för kabelinstallation, 2U ODF med hög kapacitet för upp till 96 kontaktdon. Extra tillbehör är horisontella patch cordledare för platsbesparande montering direkt på ODF:ens front, fibersvansar, fan-outs, adaptrar, skarvhylsor etc. Installationssats ingår. Kabelledare beställs separat. konstruktion: ODF, för kabelinstallation typ: 19-tums- eller ETSI-montering, 2U storlek: 400 x 249 x 86 mm kapacitet: SC, SC/APC, LC eller LC/APC NCD ODF box med 24 SC duplex hålbild (48-fiber) NCD ODF box med 48 SC duplex hålbild (96-fiber) NCD NCD ODF box med 48 hål för FC or ST adapters (48-fiber) ODF box med 24 LC quad hålbild (96-fiber) NTM50211 Horisontell trådledare för montering på ODF front ODF för kabelinstallation, 1,5U ODF med kapacitet för upp till 48/96 kontaktdon. Extra tillbehör är horisontella kabelledare för platsbesparande montering direkt under ODF:en, fibersvansar, fan-outs, adaptrar, skarvhylsor etc. Installationskit och kabelledare beställs separat. konstruktion: ODF, för kabelinstallation typ: 19-tums- eller ETSI-montering, 1,5U storlek: 440 x 247 x 66 mm kapacitet: SC, SC/APC, LC, LC/APC, FC eller ST NCD ODF box 1,5U med 24 slots för FC eller ST NCD ODF box 1,5U med 12 SC duplex hålbild NCD ODF box 1,5U med 24 SC duplex hålbild NTM50383 Installations kit för en ODF NTM Horisontell trådledare för montering under ODF, 1U-19" /NCD513 Horisontell trådledare för montering under ODF, 0,5U-19" HEXATRONIC.COM 87

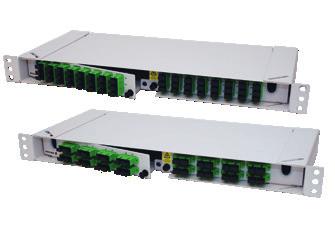

88 ODF för blåsfiberinstallation, 1U Kompakt ODF med åtkomst framifrån för enklare inkrementell installation av blåsfiber. ODF:en har kapacitet för upp till 48 SC-kontaktdon (96 LC) och klämmor för 48 mikrorör (5mm). Extra tillbehör är horisontella patch cord-ledare, fibersvansar, fan-outs, adaptrar, skarvhylsor etc. konstruktion: ODF, för blåsfiberinstallation typ: 19 tum, 1U storlek: 450 x 280 x 44 mm kapacitet: SC, SC/APC, LC, LC/APC NCD ODF för Mikrorör, frontaccess, 24SC duplex hålbild ODF patchpaneler Detta är ett mångsidigt patchpanelsystem, när ingen eller begränsad åtkomst från stativets baksida är möjlig. Panelen ger full åtkomst från framsidan, både för in- och utgående kablar. Den lätta panelen är delad i en svängbar vänster- och högersektion. Den är utformad för förkontakterade ingående kablage. konstruktion: ODF, för patchning typ: 19 tum, 1U storlek: 485 x 200 x 43 mm kapacitet: 6 basversioner med 48 eller 32 SC-adaptrar NCD /1 ODF box1u med 48 SC-simplex adapters (inkluderade) NCD /2 ODF box1u med 16 SC-duplex adapters (för 32 connnectors, inkluderade) NCD /3 ODF box1u med 48 SC/APC-simplex adapters (inkluderade) NCD /4 ODF box1u med 16 SC/APC-duplex adapters (för 32 kontaktdon, inkluderade) NCD /10 ODF box 1U med 48 hål för SC-simplex NCD /20 ODF box 1U med 16 hål för SC-duplex ODF för kabelinstallation, väggmonterad Tvådelad väggmonterad ODF med kapacitet för upp till 48 SC- eller 96 LC-kontaktdon. ODF:en består av två utrymmen med separata lås och passar därför som skiljeskåp mellan två olika nätverksägare. Skåpet kan även användas som skarvbox. konstruktion: ODF-skåp för kabelinstallation typ: Väggmontering storlek: 475 x 300 x 130 mm kapacitet: SC, SC/APC, LC, LC/APC NCD ODF Fiberskarvskåp för fiberterminering, panel 24 SC-Duplex hålbild, sidokammare, 4 skarvkassetter Överlängdshanteringsenhet för patchning Denna hanteringsenhet för patchning lagrar överskjutande längd på patch cords anslutna till OD- F:en. 24 platser erbjuder lagring för upp till 6 m kabel i varje fack. konstruktion: Hanteringsenhet för patchning typ: 19-tums-montering storlek: 482 x 234 x 88 mm kapacitet: 24 platser NBL32301 Storage unit ETSI/19 (vertikal lagring) 88 HEXATRONIC.COM

89 PATCH CORDS, FIBERSVANSAR (PIGTAILS) OCH MULTIFIBERKABLAGE Fiberoptiska patch cords, fibersvansar och kablage utgör ett komplett sortiment som täcker alla behov av fiberoptiska anslutningar i alla slags miljöer. Vi tillhandahåller praktiskt taget alla typer av fiberoptiska kontaktdon. Några exempel visas nedan. SC SC/APC SC Multimod LC LC/APC FC Fibertyper som stöds är singelmod G.657A2 (kompatibel med G.652) och multimod 50 μm OM3 och OM4. Produktsortimentet är uppdelat i fyra huvudkategorier: Patch cords som används för snabb och enkel sammankoppling mellan linjeutrustning eller för korskoppling mellan utrustning med nätverksgränssnitt som t.ex. ODF:er. Patch cords finns som simplexkablar (1 fiber) eller duplexkablar (2 fibrer). Fibersvansar (pigtails), fiber med påmonterat kontaktdon i ena änden, skarvas normalt mot en kabel eller annan typ av fiberenhet inuti en ODF, ett vägguttag eller annan typ av nätutrustning. Standardfibersvansen är tillverkad av en 0,9 mm tät, sekundärskyddad fiber. Fibersvansar finns för alla kontaktdons alternativ. Fan-outs, fiberribbon som är förgrenade i ena änden och försedda med kontaktdon, används för ribbonfiberskarvning. De minimerar skarvningskostnaderna och ökar packningstätheten i nätverksutrustningen. Multifiberkablage, eller fiberoptiska patchkablar, för sammankoppling föredras när ett stort antal sammankopplingar och hög packningstäthet krävs. Kablagen finns med 4 48 fibrer och levereras förkontakterade i en eller båda ändar. För att installationen ska förenklas och packningstätheten maximeras använder multi - fiberkablagen extra tunna kablar, typiskt 8 mm i diameter. HEXATRONIC.COM 89

90 Patch cords, fibersvansar (pigtails) och fan-outs Singelmod G657A2 En serie högpresterande patch cords, fibersvansar och fan-outs för krävande telekommunikationstillämpningar med höga krav på låga förluster och stabilitet. Produkterna är tillverkade av mycket böjtålig G657A2-fibrer för att minimera installationsfel och möjliggöra hög packningstäthet i installationer. Alla patch cords är klassade enligt UL 1666 och finns i blått eller gult. konstruktion: Patch cords, fibersvansar och fan-outs typ: G657A2, böjtålig mått: Kabel Ø 2 mm, fibersvans Ø 0,9 mm kontaktdonsalternativ: SC, SC/APC, LC, LC/APC prestanda: IL* 0,30, RL (PC) 50, RL (APC) 60 standardlängd: 1, 2, 3, 5, 7, 10 m *Dämpning gentemot referenskontaktdon enligt IEC metod B Serie Blå, G657A2 Patch Cords, Singlemode, Simplex (1-fiber SM) HTSR /1000 SM, SC - SC, G657A2, Blå, 1 m HTSR /2000 SM, SC - SC, G657A2, Blå, 2 m HTSR /3000 SM, SC - SC, G657A2, Blå, 3 m HTSR /5000 SM, SC - SC, G657A2, Blå, 5 m HTSR /7000 SM, SC - SC, G657A2, Blå, 7 m HTSR /10M SM, SC - SC, G657A2, Blå, 10 m HTSR /1000 SM, SC/APC - SC/APC, G657A2, Blå, 1 m HTSR /2000 SM, SC/APC - SC/APC, G657A2, Blå, 2 m HTSR /3000 SM, SC/APC - SC/APC, G657A2, Blå, 3 m HTSR /5000 SM, SC/APC - SC/APC, G657A2, Blå, 5 m HTSR /7000 SM, SC/APC - SC/APC, G657A2, Blå, 7 m HTSR /10M SM, SC/APC - SC/APC, G657A2, Blå, 10 m HTSR /1000 SM, LC - LC, G657A2, Blå, 1 m HTSR /2000 SM, LC - LC, G657A2, Blå, 2 m HTSR /3000 SM, LC - LC, G657A2, Blå, 3 m HTSR /5000 SM, LC - LC, G657A2, Blå, 5 m HTSR /7000 SM, LC - LC, G657A2, Blå, 7 m HTSR /10M SM, LC - LC, G657A2, Blå, 10 m HTSR /1000 SM, LC/APC - LC/APC, G657A2, Blå 1 m HTSR /2000 SM, LC/APC - LC/APC, G657A2, Blå, 2 m HTSR /3000 SM, LC/APC - LC/APC, G657A2, Blå, 3 m HTSR /5000 SM, LC/APC - LC/APC, G657A2, Blå, 5 m HTSR /7000 SM, LC/APC - LC/APC, G657A2, Blå, 7 m Serie Blå, G657A2 fortsättning Patch Cords, Singlemode, Duplex (2-fiber SM) HTSR /1000 2xSM, LC - LC, G657A2, Blå, 1 m HTSR /2000 2xSM, LC - LC, G657A2, Blå, 2 m HTSR /3000 2xSM, LC - LC, G657A2, Blå, 3 m HTSR /5000 2xSM, LC - LC, G657A2, Blå, 5 m HTSR /7000 2xSM, LC - LC, G657A2, Blå, 7 m HTSR /10M 2xSM, LC - LC, G657A2, Blå, 10 m HTSR /1000 2xSM, LC - SC, G657A2, Blå, 1 m HTSR /2000 2xSM, LC - SC, G657A2, Blå, 2 m HTSR /3000 2xSM, LC - SC, G657A2, Blå, 3 m HTSR /5000 2xSM, LC - SC, G657A2, Blå, 5 m HTSR /7000 2xSM, LC - SC, G657A2, Blå, 7 m HTSR /10M 2xSM, LC - SC, G657A2, Blå, 10 m HTSR /1000 2xSM, SC/APC - LC/APC, G657A2, Blå, 1 m HTSR /2000 2xSM, SC/APC - LC/APC, G657A2, Blå, 2 m HTSR /3000 2xSM, SC/APC - LC/APC, G657A2, Blå, 3 m HTSR /5000 2xSM, SC/APC - LC/APC, G657A2, Blå, 5 m HTSR /7000 2xSM, SC/APC - LC/APC, G657A2, Blå, 7 m HTSR /10M 2xSM, SC/APC - LC/APC, G657A2, Blå, 10 m Pigtails (fibersvansar), Singlemode HTSR /2000 SM (0.9 mm), SC - open end, G657A2, 2 m HTSR /2000 SM (0.9 mm), SC/APC - open end, G657A2, 2 m HTSR /2000 SM (0.9 mm), LC - open end, G657A2, 2 m HTSR /2000 SM (0.9 mm), LC/APC - open end, G657A2, 2 m HTSR /10M SM, LC/APC - LC/APC, G657A2, Blå, 10 m HTSR /1000 SM, LC - SC, G657A2, Blå, 1 m HTSR /2000 SM, LC - SC, G657A2, Blå, 2 m HTSR /3000 SM, LC - SC, G657A2, Blå, 3 m HTSR /5000 SM, LC - SC, G657A2, Blå, 5 m HTSR /7000 SM, LC - SC, G657A2, Blå, 7 m HTSR /10M SM, LC - SC, G657A2, Blå, 10 m Patch Cords, Singlemode, Duplex (2-fiber SM), Blå HTSR /1000 2xSM, SC - SC, G657A2, Blå, 1 m HTSR /2000 2xSM, SC - SC, G657A2, Blå, 2 m HTSR /3000 2xSM, SC - SC, G657A2, Blå, 3 m HTSR /5000 2xSM, SC - SC, G657A2, Blå, 5 m HTSR /7000 2xSM, SC - SC, G657A2, Blå, 7 m HTSR /10M 2xSM, SC - SC, G657A2, Blå, 10 m HTSR /1000 2xSM, SC/APC - SC/APC, Blå, 1 m HTSR /2000 2xSM, SC/APC - SC/APC, Blå, 2 m HTSR /3000 2xSM, SC/APC - SC/APC, Blå, 3 m HTSR /5000 2xSM, SC/APC - SC/APC, Blå, 5 m HTSR /7000 2xSM, SC/APC - SC/APC, Blå, 7 m HTSR /10M 2xSM, SC/APC - SC/APC, Blå, 10 m 90 HEXATRONIC.COM

91 Serie Gul, G657A2 Patch Cords, Singlemode, Simplex (1-fiber SM) TSR /1000 SM, SC - SC, G657A2, Gul, 1 m TSR /2000 SM, SC - SC, G657A2, Gul, 2 m TSR /3000 SM, SC - SC, G657A2, Gul, 3 m TSR /5000 SM, SC - SC, G657A2, Gul, 5 m TSR /10M SM, SC - SC, G657A2, Gul, 10 m TSR /1000 SM, SC/APC - SC/APC, G657A2, Gul, 1 m TSR /2000 SM, SC/APC - SC/APC, G657A2, Gul, 2 m TSR /3000 SM, SC/APC - SC/APC, G657A2, Gul, 3 m TSR /5000 SM, SC/APC - SC/APC, G657A2, Gul, 5 m TSR /10M SM, SC/APC - SC/APC, G657A2, Gul, 10 m TSR /1000 SM, LC - LC, G657A2, Gul, 1 m TSR /2000 SM, LC - LC, G657A2, Gul, 2 m TSR /3000 SM, LC - LC, G657A2, Gul, 3 m TSR /5000 SM, LC - LC, G657A2, Gul, 5 m TSR /10M SM, LC - LC, G657A2, Gul, 10 m TSR /1000 SM, LC/APC - LC/APC, G657A2, Gul1 m TSR /2000 SM, LC/APC - LC/APC, G657A2, Gul, 2 m TSR /3000 SM, LC/APC - LC/APC, G657A2, Gul, 3 m TSR /5000 SM, LC/APC - LC/APC, G657A2, Gul, 5 m TSR /10M SM, LC/APC - LC/APC, G657A2, Gul, 10 m Patch Cords, Singlemode, Duplex (2-fiber SM) TSR /1000 2xSM, SC - SC, G657A2, Gul, 1 m TSR /2000 2xSM, SC - SC, G657A2, Gul, 2 m TSR /3000 2xSM, SC - SC, G657A2, Gul, 3 m TSR /5000 2xSM, SC - SC, G657A2, Gul, 5 m TSR /10M 2xSM, SC - SC, G657A2, Gul, 10 m TSR /1000 2xSM, SC/APC - SC/APC, Gul, 1 m TSR /2000 2xSM, SC/APC - SC/APC, Gul, 2 m TSR /3000 2xSM, SC/APC - SC/APC, Gul, 3 m TSR /5000 2xSM, SC/APC - SC/APC, Gul, 5 m TSR /10M 2xSM, SC/APC - SC/APC, Gul, 10 m TSR /1000 2xSM, LC - LC, G657A2, Gul, 1 m TSR /2000 2xSM, LC - LC, G657A2, Gul, 2 m TSR /3000 2xSM, LC - LC, G657A2, Gul, 3 m TSR /5000 2xSM, LC - LC, G657A2, Gul, 5 m TSR /10M 2xSM, LC - LC, G657A2, Gul, 10 m TSR /1000 2xSM, LC/APC-LC/APC, G657A2, Gul, 1 m Serie Gul, G657A2 fortsättning Patch Cords, Singlemode, Duplex (2-fiber SM) TSR /1000 2xSM, LC - SC, G657A2, Gul, 1 m TSR /2000 2xSM, LC - SC, G657A2, Gul, 2 m TSR /3000 2xSM, LC - SC, G657A2, Gul, 3 m TSR /5000 2xSM, LC - SC, G657A2, Gul, 5 m TSR /10M 2xSM, LC - SC, G657A2, Gul, 10 m TSR /1000 2xSM, SC - SC/APC, G657A2, Gul, 1 m TSR /2000 2xSM, SC - SC/APC, G657A2, Gul, 2 m TSR /3000 2xSM, SC - SC/APC, G657A2, Gul, 3 m TSR /5000 2xSM, SC - 2SC/APC, G657A2, Gul, 5 m TSR /10M 2xSM, SC - 2SC/APC, G657A2, Gul, 10 m TSR /1000 2xSM, SC - LC/APC, G657A2, Gul, 1 m TSR /2000 2xSM, SC - LC/APC, G657A2, Gul, 2 m TSR /3000 2xSM, SC - LC/APC, G657A2, Gul, 3 m TSR /5000 2xSM, SC - LC/APC, G657A2, Gul, 5 m TSR /10M 2xSM, SC - LC/APC, G657A2, Gul, 10 m TSR /1000 2xSM, SC/APC - LC, G657A2, Gul, 1 m TSR /2000 2xSM, SC/APC - LC, G657A2, Gul, 2 m TSR /3000 2xSM, SC/APC - LC, G657A2, Gul, 3 m TSR /5000 2xSM, SC/APC - LC, G657A2, Gul, 5 m TSR /10M 2xSM, SC/APC - LC, G657A2, Gul, 10 m TSR /1000 2xSM, LC - SC, G657A, Gul, 1 m TSR /2000 2xSM, LC - SC, G657A, Gul, 2 m TSR /3000 2xSM, LC - SC, G657A, Gul, 3 m TSR /5000 2xSM, LC - SC, G657A, Gul, 5 m TSR /10M 2xSM, LC - SC, G657A, Gul, 10 m Pigtails (fibersvansar), Singlemode TSR /2000 SM (0.9 mm), SC - open end, G657A2, 2 m TSR /2000 SM (0.9 mm), SC/APC - open end, G657A2, 2 m TSR /2000 SM (0.9 mm), LC - open end, G657A2, 2 m TSR /2000 SM (0.9 mm), LC/APC - open end, G657A2, 2 m Fanouts, Singlemode TSR /2800 SM, 4 SC, G657A2, 2.8 m TSR /2800 SM, 4 SC/APC, G657A2, 2.8 m TSR /2800 SM, 4 LC, G657A2, 2.8 m TSR /2800 SM, 4 LC/APC, G657A2, 2.8 m HTSR /2800 SM, 8 SC, G657A2, 2.8 m HTSR /2800 SM, 8 SC/APC, G657A2, 2.8 m TSR /2000 2xSM, LC/APC-LC/APC, G657A2, Gul, 2 m TSR /3000 2xSM, LC/APC-LC/APC, G657A2, Gul, 3 m TSR /5000 2xSM, LC/APC-LC/APC, G657A2, Gul, 5 m TSR /10M 2xSM, LC/APC-LC/APC, G657A2, Gul, 10 m HEXATRONIC.COM 91

92 Patch cords och fibersvansar Multimod OM3 och OM4 Multimod patch cords, fibersvansar och fan-outs för varierande tillämpningar, som telekommunikationsutrustning och datakommunikationsnätverk. Alla multimod patch cords och fibersvansar är tillverkade av högkvalitativ 50 µm OM3- eller OM4-fiber. konstruktion: Patch cords, fibersvansar och fan-outs typ: MM OM3 eller OM4 mått: Kabel Ø 2 mm, fibersvans Ø 0,9 mm kontaktdonsalternativ: SC, LC prestanda: IL Max* 0,3, RL 30 standardlängd: 1, 2, 3, 5, 7, 10 m *Dämpning gentemot referenskontaktdon enligt IEC metod B Serie Turkos, 50µm OM3 Patch Cords, Multimod, Simplex (1-fiber MM OM3) HTSR /1000 MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 1m HTSR /2000 MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 2m HTSR /3000 MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 3m HTSR /5000 MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 5m HTSR /7000 MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 7m HTSR /10M MM 1x50/125 OM3 LC/PC-LC/PC, Turkos, 10m HTSR /1000 MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 1m HTSR /2000 MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 2m HTSR /3000 MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 3m HTSR /5000 MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 5m HTSR /7000 MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 7m HTSR /10M MM 1x50/125 OM3 SC/PC-SC/PC, Turkos, 10m HTSR /1000 MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 1m HTSR /2000 MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 2m HTSR /3000 MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 3m HTSR /5000 MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 5m HTSR /7000 MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 7m HTSR /10M MM 1x50/125 OM3 SC/PC-LC/PC, Turkos, 10m Patch Cords, Multimod, Duplex (2-fiber MM OM3) HTSR /1000 MM 2x50/125 OM3 LC/PC-LC/PC, Turkos, 1m HTSR /2000 MM 2x50/125 OM3 LC/PC-LC/PC, Turkos, 2m HTSR /3000 MM 2x50/125 OM3 LC/PC-LC/PC, Turkos, 3m HTSR /5000 MM 2x50/125 OM3 LC/PC-LC/PC, Turkos, 5m HTSR /7000 MM 2x50/125 OM3 LC/PC-LC/PC, Turkos, 7m HTSR /10M MM 2x50/125 OM3 LC/PC-LC/PC, Turkos,10m HTSR /1000 MM 2x50/125 OM3 SC/PC-SC/PC, Turkos, 1m HTSR /2000 MM 2x50/125 OM3 SC/PC-SC/PC, Turkos, 2m HTSR /3000 MM 2x50/125 OM3 SC/PC-SC/PC, Turkos, 3m HTSR /5000 MM 2x50/125 OM3 SC/PC-SC/PC, Turkos, 5m HTSR /7000 MM 2x50/125 OM3 SC/PC-SC/PC, Turkos, 7m HTSR /10M MM 2x50/125 OM3 SC/PC-SC/PC, Turkos,10m HTSR /1000 MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 1m HTSR /2000 MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 2m HTSR /3000 MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 3m HTSR /5000 MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 5m HTSR /7000 MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 7m HTSR /10M MM 2x50/125 OM3 SC/PC-LC/PC, Turkos, 10m Pigtails (fibersvansar), Multimod, Simplex (1-fiber MM OM3) Serie Violett, 50µm OM4 Patch Cords, Multimod, Simplex (1-fiber MM OM4) HTSR /1000 MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 1m HTSR /2000 MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 2m HTSR /3000 MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 3m HTSR /5000 MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 5m HTSR /7000 MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 7m HTSR /10M MM 1x50/125 OM4 LC/PC-LC/PC, Violett, 10m HTSR /1000 MM 2x50/125 OM4 LC/PC-LC/PC, Violett, 1m HTSR /2000 MM 2x50/125 OM4 LC/PC-LC/PC, Violett, 2m HTSR /3000 MM 2x50/125 OM4 LC/PC-LC/PC, Violett, 3m HTSR /5000 MM 2x50/125 OM4 LC/PC-LC/PC, Violett, 5m HTSR /7000 MM 2x50/125 OM4 LC/PC-LC/PC, Violett, 7m HTSR /10M MM 2x50/125 OM4 LC/PC-LC/PC, Violett,10m HTSR /1000 MM 1x50/125 OM4 SC/PC-SC/PC, Violett, 1m HTSR /2000 MM 1x50/125 OM4 SC/PC-SC/PC, Violett, 2m HTSR /3000 MM 1x50/125 OM4 SC/PC-SC/PC, Violett, 3m HTSR /5000 MM 1x50/125 OM4 SC/PC-SC/PC, Violett, 5m HTSR /7000 MM 1x50/125 OM4 SC/PC-SC/PC, Violett, 7m HTSR /10M MM 1x50/125 OM4 SC/PC-SC/PC, Violett,10m Patch Cords, Multimod, Duplex (2-fiber MM OM4) HTSR /1000 MM 2x50/125 OM4 SC/PC-SC/PC, Violett, 1m HTSR /2000 MM 2x50/125 OM4 SC/PC-SC/PC, Violett, 2m HTSR /3000 MM 2x50/125 OM4 SC/PC-SC/PC, Violett, 3m HTSR /5000 MM 2x50/125 OM4 SC/PC-SC/PC, Violett, 5m HTSR /7000 MM 2x50/125 OM4 SC/PC-SC/PC, Violett, 7m HTSR /10M MM 2x50/125 OM4 SC/PC-SC/PC, Violett,10m HTSR /1000 MM 1x50/125 OM4 SC/PC-LC/PC, Violett, 1m HTSR /2000 MM 1x50/125 OM4 SC/PC-LC/PC, Violett, 2m HTSR /3000 MM 1x50/125 OM4 SC/PC-LC/PC, Violett, 3m HTSR /5000 MM 1x50/125 OM4 SC/PC-LC/PC, Violett, 5m HTSR /7000 MM 1x50/125 OM4 SC/PC-LC/PC, Violett, 7m HTSR /10M MM 1x50/125 OM4 SC/PC-LC/PC, Violett,10m HTSR /1000 MM 2x50/125 OM4 SC/PC-LC/PC, Violett, 1m HTSR /2000 MM 2x50/125 OM4 SC/PC-LC/PC, Violett, 2m HTSR /3000 MM 2x50/125 OM4 SC/PC-LC/PC, Violett, 3m HTSR /5000 MM 2x50/125 OM4 SC/PC-LC/PC, Violett, 5m HTSR /7000 MM 2x50/125 OM4 SC/PC-LC/PC, Violett, 7m HTSR /10M MM 2x50/125 OM4 SC/PC-LC/PC, Violett,10m Pigtails (fibersvansar), Multimod, Simplex (1-fiber MM OM4) HTSR /2000 MM 1x50/125 OM4 SC/PC, Violett, 2m HTSR /2000 MM 1x50/125 OM4 LC/PC, Violett, 2m HTSR /2000 MM 1x50/125 OM3 LC/PC, Turkos, 2m HTSR /2000 MM 1x50/125 OM3 SC/PC, Turkos, 2m 92 HEXATRONIC.COM

93 Robusta patch cords, "Villapatch" Singelmod G657A2 Dessa patch cords är utformade för att vara extremt robusta och är därför det bästa alternativet för anslutningar i kundfastigheter. Produkterna är tillverkade av mycket böjtålig G657A2-fibrer för att minimera driftfel. Dessa patch cords har extra stor motståndskraft mot tryck och slag och är vita för att passa in i en hemmiljö. konstruktion: Patch cords typ: G657A2, böjtålig, robust mått: Kabel Ø 4 mm kontaktdonsalternativ: SC, LC prestanda: IL* 0,30, RL (PC) 50 standardlängd: 0,5, 1, 2, 3, 5, 7, 10, 15, 20 m *Dämpning gentemot referenskontaktdon enligt IEC metod B. Patch Cords, Singelmod, Simplex (1-fiber SM) HTSR /500 Patchcord 4mm G657A2 SC/UPC-SC/UPC 0.5m HTSR /1000 Patchcord 4mm G657A2 SC/UPC-SC/UPC 1m HTSR /2000 Patchcord 4mm G657A2 SC/UPC-SC/UPC 2m HTSR /3000 Patchcord 4mm G657A2 SC/UPC-SC/UPC 3m HTSR /5000 Patchcord 4mm G657A2 SC/UPC-SC/UPC 5m HTSR /7000 Patchcord 4mm G657A2 SC/UPC-SC/UPC 7m HTSR /10M Patchcord 4mm G657A2 SC/UPC-SC/UPC 10m HTSR /15M Patchcord 4mm G657A2 SC/UPC-SC/UPC 15m HTSR /20M Patchcord 4mm G657A2 SC/UPC-SC/UPC 20m HTSR /500 Patchcord 4mm G657A2 LC/UPC-SC/UPC.5m HTSR /1000 Patchcord 4mm G657A2 LC/UPC-SC/UPC 1m HTSR /2000 Patchcord 4mm G657A2 LC/UPC-SC/UPC 2m HTSR /3000 Patchcord 4mm G657A2 LC/UPC-SC/UPC 3m HTSR /5000 Patchcord 4mm G657A2 LC/UPC-SC/UPC 5m HTSR /7000 Patchcord 4mm G657A2 LC/UPC-SC/UPC 7m HTSR /10M Patchcord 4mm G657A2 LC/UPC-SC/UPC 10m HTSR /15M Patchcord 4mm G657A2 LC/UPC-SC/UPC 15m HTSR /20M Patchcord 4mm G657A2 LC/UPC-SC/UPC 20m HEXATRONIC.COM 93

94 Multifiberkablage Multifiberkablage underlättar sammankoppling mellan stativ, eftersom de ersätter stora mängder patch cords. Dessa multifiber-patchkablar tillverkas av extra smala flamskyddade mikrokablar. konstruktion: Multifiberkablage typ: G657A2, böjtålig mått: Kabel Ø 8,3 8,6 mm kontaktdonsalternativ: 24 eller 48 x SC, SC/ APC,LC, LC/APC prestanda: IL* 0,30, RL (PC) 50, RL (APC) 60 standardlängd: 10, 15, 20, 30 m, svanslängd 1500/700 mm *Dämpning gentemot referenskontaktdon enligt IEC metod B RPM /10M Multifiberkablage 24f SC-SC SM 10 m (1500/700) RPM /15M Multifiberkablage 24f SC-SC SM 15 m (1500/700) RPM /20M Multifiberkablage 24f SC-SC SM 20 m (1500/700) RPM /30M Multifiberkablage 24f SC-SC SM 30 m (1500/700) RPM /10M Multifiberkablage 24f LC-LC SM 10 m (1500/700) RPM /15M Multifiberkablage 24f LC-LC SM 15 m (1500/700) RPM /20M Multifiberkablage 24f LC-LC SM 20 m (1500/700) RPM /30M Multifiberkablage 24f LC-LC SM 30 m (1500/700) RPM253509/10M Multifiberkablage 48f SC-SC SM 10 m (1500/700) RPM253509/15M Multifiberkablage 48f SC-SC SM 15 m (1500/700) RPM253509/20M Multifiberkablage 48f SC-SC SM 20 m (1500/700) RPM253509/30M Multifiberkablage 48f SC-SC SM 30 m (1500/700) RPM253519/10M Multifiberkablage 48f LC-LC SM 10 m (1500/700) RPM253519/15M Multifiberkablage 48f LC-LC SM 15 m (1500/700) RPM253519/20M Multifiberkablage 48f LC-LC SM 20 m (1500/700) RPM253519/30M Multifiberkablage 48f LC-LC SM 30 m (1500/700) RPM253506/10M Multifiberkablage 48f SC/APC-LC SM 10 m (1500/700) RPM253506/15M Multifiberkablage 48f SC/APC-LC SM 15 m (1500/700) RPM253506/20M Multifiberkablage 48f SC/APC-LC SM 20 m (1500/700) RPM253506/30M Multifiberkablage 48f SC/APC-LC SM 30 m (1500/700) RPM253507/10M Multifiberkablage 48f SC/APC-LC/APC SM 10 m (1500/700) RPM253507/15M Multifiberkablage 48f SC/APC-LC/APC SM 105m (1500/700) RPM253507/20M Multifiberkablage 48f SC/APC-LC/APC SM 20 m (1500/700) RPM253507/30M Multifiberkablage 48f SC/APC-LC/APC SM 30 m (1500/700) 94 HEXATRONIC.COM

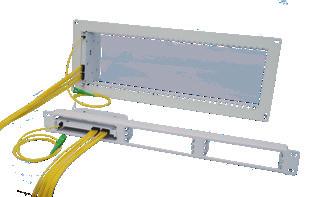

95 SPLITTERS OCH ANDRA PASSIVA OPTISKA KOMPONENTER Fiberoptiska splitters eller kopplare medger uppdelning av den optiska effekten från en eller två ingångsportar till flera utgångsportar. Symmetriska optiska effektsplitters används för fiberoptiska kommunikationssystem som PON FFTx-nätverk. Fiberoptisk splitterenhet, stativmontering Splitterenhet för 19-tums stativmontering med förinstallerade fiberoptiska splitters. Enheterna finns i olika konfigurationer med delningsförhållanden från 1 2 till Standard kontaktdonsalternativ är SC/APC. konstruktion: Splitterenhet typ: 19-tums-montering, 1U, PLC mått: 410 x 195 x 44 mm kapacitet: 1 x 2 till 2 x 64 SC/APC NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 NCD /10 Splitter shelf 19" 1x16 SC/APC Splitter shelf 19" 1x32 SC/APC Splitter shelf 19" 8x(1x4 ) SC/APC Splitter shelf 19 4x( 1x4 ) SC/APC Splitter shelf 19" 16x(1x2) SC/APC Splitter shelf 19" 8x(1x2) SC/APC Splitter shelf 19 4x(1x8) SC/APC Splitter shelf 19 1x64 SC/APC Splitter shelf 19 2x16 SC/APC Splitter shelf 19 2x32 SC/APC Splitter shelf 19 8x(2x4 ) SC/APC Splitter shelf 19" 4x(2x4 ) SC/APC Splitter shelf 19" 16x(2x2) SC/APC Splitter shelf 19" 8x(2x2) SC/APC Splitter shelf 19 4x(2x8) SC/APC Splitter shelf 19 1x(2x64) SC/APC Splitterramar Splitterramarna är utformade för kompakt montering av RDJ 901-serien av splittermoduler. Den vanligaste användningen är för telestationstillämpningar eller större, distribuerade PON-noder. Två ramhöjder finns. konstruktion: Splitterram typ: 19-tums-montering, (04) splitterram 1U, (05) splitterram 4U kapacitet: 1U, upp till 9 moduler, 4U, upp till 35 moduler NBA30104 NBA30105 Splitter Frame 1U (9 positions) Splitter Frame 4U (35 positions) För passande splittermoduler, se nästa sida. HEXATRONIC.COM 95

96 Splittermoduler Splitters för användning i telestationstillämpningar eller i olika fiberdistributionshubbar. Dessa splitters är förkontakterade med förstärkta, kontakterade fan-outs. konstruktion: Splittermoduler typ: PLC-splitter i plastkassett, G657A1 mått: Lång svans: 900/1500 mm, kort svans: 180/730 mm kapacitet: 1 x 2 till 2 x 64 SC, SC/APC, LC, LC/APC Splitters, lång svans (900/1500 mm) Lämpliga för 2/NBD FDH fiberskarvskåp och NBA301 Splitterramar RDJ901200/85 SPLM 1:2, SC/APC, 900/1500 RDJ901200/86 RDJ901200/87 RDJ901200/88 RDJ901200/1 RDJ901200/2 RDJ901200/3 RDJ901200/4 RDJ901200/9 RDJ901200/10 RDJ901200/11 RDJ901200/12 RDJ901200/17 RDJ901200/18 RDJ901200/19 RDJ901200/20 RDJ901200/25 RDJ901200/26 RDJ901200/27 RDJ901200/28 RDJ901200/33 RDJ901200/34 RDJ901200/35 RDJ901200/36 RDJ901200/41 RDJ901200/42 RDJ901200/43 RDJ901200/44 RDJ901200/93 RDJ901200/94 RDJ901200/95 RDJ901200/96 RDJ901200/45 RDJ901200/46 RDJ901200/47 RDJ901200/48 RDJ901200/53 RDJ901200/54 RDJ901200/55 RDJ901200/56 RDJ901200/61 RDJ901200/62 RDJ901200/63 RDJ901200/64 RDJ901200/69 RDJ901200/70 RDJ901200/71 RDJ901200/72 RDJ901200/77 RDJ901200/78 RDJ901200/79 RDJ901200/80 1:2 splitter, SC 1:2 splitter, LC/APC 1:2 splitter, LC/AP 1:4 splitter, SC/APC 1:4 splitter, SC 1:4 splitter, LC/APC 1:4 splitter, LC 1:8 splitter, SC/APC 1:8 splitter, SC 1:8 splitter, LC/APC 1:8 splitter, LC 1:16 splitter, SC/APC 1:16 splitter, SC 1:16 splitter, LC/APC 1:16 splitter, LC 1:24 splitter, SC/APC 1:24 splitter, SC 1:24 splitter, LC/APC 1:24 splitter, LC 1:32 splitter, SC/APC 1:32 splitter, SC 1:32 splitter, LC/APC 1:32 splitter, LC 1:64 splitter, SC/APC 1:64 splitter, SC 1:64 splitter, LC/APC 1:64 splitter, LC 2:2 splitter, SC/APC 2:2 splitter, SC 2:2 splitter, LC/APC 2:2 splitter, LC 2:4 splitter, SC/APC 2:4 splitter, SC 2:4 splitter, LC/APC 2:4 splitter, LC 2:8 splitter, SC/APC 2:8 splitter, SC 2:8 splitter, LC/APC 2:8 splitter, LC 2:16 splitter, SC/APC 2:16 splitter, SC 2:16 splitter, LC/APC 2:16 splitter, LC 2:32 splitter, SC/APC 2:32 splitter, SC 2:32 splitter, LC/APC 2:32 splitter, LC 2:64 splitter, SC/APC 2:64 splitter, SC 2:64 splitter, LC/APC 2:64 splitter, LC Splitters, kort svans (180/730 mm) Lämpliga för NCD FDH Skarvbox, 3/NBD Inomhus FDH fiberskarvskåp och NBA301 Splitterramar RDJ901200/81 RDJ901200/82 RDJ901200/83 RDJ901200/84 RDJ901200/5 RDJ901200/6 RDJ901200/7 RDJ901200/8 RDJ901200/13 RDJ901200/14 RDJ901200/15 RDJ901200/16 RDJ901200/21 RDJ901200/22 RDJ901200/23 RDJ901200/24 RDJ901200/29 RDJ901200/30 RDJ901200/31 RDJ901200/32 RDJ901200/37 RDJ901200/38 RDJ901200/39 RDJ901200/40 RDJ901200/89 RDJ901200/90 RDJ901200/91 RDJ901200/92 RDJ901200/49 RDJ901200/50 RDJ901200/51 RDJ901200/52 RDJ901200/57 RDJ901200/58 RDJ901200/59 RDJ901200/60 RDJ901200/65 RDJ901200/66 RDJ901200/67 RDJ901200/68 RDJ901200/73 RDJ901200/74 RDJ901200/75 RDJ901200/76 1:2 splitter, SC/APC 1:2 splitter, SC 1:2 splitter, LC/APC 1:2 splitter, LC 1:8 splitter, SC/APC 1:8 splitter, SC 1:8 splitter, LC/APC 1:8 splitter, LC 1:8 splitter, LC 1:16 splitter, SC/APC 1:16 splitter, SC 1:16 splitter, LC/APC 1:24 splitter, SC/APC 1:24 splitter, SC 1:24 splitter, LC/APC 1:24 splitter, LC 1:32 splitter, SC/APC 1:32 splitter, SC 1:32 splitter, LC/APC 1:32 splitter, LC 1:64 splitter, SC/APC 1:64 splitter, SC 1:64 splitter, LC/APC 1:64 splitter, LC 2:2 splitter, SC/APC 2:2 splitter, SC 2:2 splitter, LC/APC 2:2 splitter, LC 2:8 splitter, SC/APC 2:8 splitter, SC 2:8 splitter, LC/APC 2:8 splitter, LC 2:16 splitter, SC/APC 2:16 splitter, SC 2:16 splitter, LC/APC 2:16 splitter, LC 2:32 splitter, SC/APC 2:32 splitter, SC 2:32 splitter, LC/APC 2:32 splitter, LC 2:64 splitter, SC/APC 2:64 splitter, SC 2:64 splitter, LC/APC 2:64 splitter, LC 96 HEXATRONIC.COM

97 FIBEROPTISKA TILLBEHÖR Typiska tillbehör för fiberoptiska sammankopplings- och skarvningsapplikationer omfattar olika produkter som fiberoptiska adaptrar för termi neringspaneler (ODF), skarvhylsor och kontaktdonsrengörare. Adaptrar Fiberoptiska adaptrar för ODF:er och termineringsenheter, samtliga av högsta klass för att passa alla slags tillämpningar. Simplex-, duplex- och quadruplex-kontaktdonsalternativ. Adaptrar med skyddsluckor erbjuder en säker mekanism som hindrar att laserstrålning skadar ögonen. konstruktion: Fiberoptiska kontaktdonsadaptrar typ: SC, SC/APC, SC/MM LC, LC/APC, FC SC-D SC-D/MM LC-Quad SC-D/APC LC-Quad/APC FC RNT99210/12 Adapter SC simplex, fläns, Blå RNT99211/12 Adapter SC duplex, fläns, Blå RNT99211/13 Adapter SC duplex, utan fläns, Blå RNT99211/23 Adapter SC duplex, utan fläns, Grön RNT99210/22 Adapter SC/APC simplex, fläns, Grön RNT99211/22 Adapter SC/APC duplex, fläns, Grön RNT99215/11 Adapter SC duplex, fläns, Beige RNT99210/13 Adapter SC simplex, utan fläns, Blå RNT99210/23 Adapter SC/APC simplex, utan fläns, Grön RNT99210/14 Adapter SC simplex, med skyddslucka, utan fläns, Blå RNT99210/24 Adapter SC/APC simplex, med skyddslucka, utan fläns, Grön RNT99222/13 Adapter LC/APC duplex, utan fläns, Grön, (SC-simplex hålbild) RNT99222/15 Adapter LC quadruplex, utan fläns, Blå, (SC-duplex hålbild) RNT99222/16 Adapter LC/APC quadruplex, utan fläns, Grön, (SC-duplex hålbild) RNT99222/2 Adapter LC duplex, utan fläns, Blå, (SC-simplex hålbild) RNT99222/4 Adapter LC duplex (Square Profile), Blå RNT99222/5 Adapter LC quadruplex, fläns, Blå, (SC-duplex hålbild) RNT99222/9 Adapter LC/APC quadruplex, fläns, Grön (SC-duplex hålbild) RNT99222/14 Adapter LC duplex, med skyddslucka, utan fläns (SC-simplex hålbild) RNT99222/12 Adapter LC/APC duplex, med skyddslucka, utan fläns (SC-simplex hålbild) RNT99220/2 Adapter MU duplex, Brun, (SC-simplex hålbild) RNT99290/1 Adapter ST RNT99201/1 Adapter FC (D-form hålbild) RNT99201/2 Adapter FC/APC, (D-form hålbild) Ändpluggar Ändpluggar används för att täcka oanvända uttag i ODF-paneler. uttagsalternativ: SC, SC-duplex, FC, ST hålbild NDM NDM NDM x pluggar för SC hålbild 6 x pluggar för SCD hålbild 6 x pluggar för FC, ST hålbild HEXATRONIC.COM 97

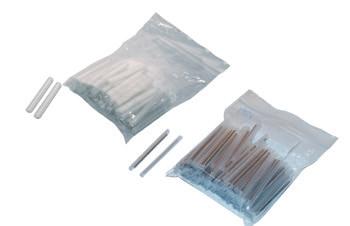

98 Skarvhylsor för fibersvetsning Skarvhylsor för sfibersvetsning finns för singelfiber och för fiberribbon. konstruktion: Fiberoptiska skarvskyddshylsor typ: Singelfiber 40 mm eller 60 mm, ribbonfiber 40 mm, ribbon 2 12 fibrer NTA16212/2 Skarvhylsa 1f, l=60 mm NTA16212/4 Skarvhylsa 2-8f, l=40 mm NTA16212/7 Skarvhylsa 1f, l=40 mm 100 NTA16212/8 Splice Sleeve 2f ABF 100 Pack kvantitet Rengöringsstift Luddfria, högrengörande stift speciellt utvecklade för att minimera risken för att bomullsludd fastnar i kontaktdonen vid rengöring. Stiften passar för adaptertyp 2,5 mm eller 1,25 mm. Stiften levereras i paket med 200 styck. konstruktion: Rengöringsstift för kontaktdon typ: Högrengörande, luddfria, för rengöring av kontaktdon och adaptrar SC, FC, ST, E2000 LC, MU LFS xCleaning stick 2,5 mm för SC, FC or ST connectors LFS xCleaning stick 1,25 mm för LC, E200 or MU connectors Kontaktdonsrengörare Detta behändiga verktyg innehåller en dammborttagande tejp för snabb och enkel rengöring av kontaktdonsspetsar. För varje rengöringscykel matas en ny tejpsektion fram. Påfyllningstejp finns som tillbehör. tillämpning: Rengöring av kontaktdonsspetsar konstruktion: Kontaktdonsrengörare typ: Högkvalitativ, luddfri tejp LTT Kontaktdonsrengörare /LTT x Refill för LTT HEXATRONIC.COM

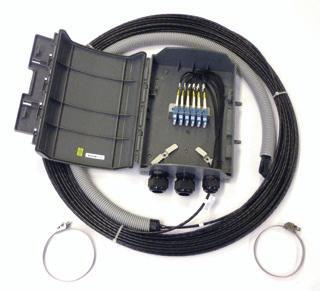

99 Produkter för trådlös infrastruktur HYBRIDKABLAGE FIBER/KRAFT Hybridkablage fiber/kraft Ett robust och kompakt hybridfiberkablage för sammankoppling av kraft och optiska länkar mellan huvud- och fjärrenheter, för radiobasstationer inom- och utomhus. Det är förkontakterat med utomhusklassade RDC kontaktdon. Dessa kan utvidgas med fiberoptiska anslutningskablar till önskad längd. konstruktion: Hybridkablage fiber/kraft typ: Stolp- och tornmontering för RRU kapacitet: 12 fibrer/koppartrådar fibertyp: MM OM4, böjtålig mått: Ø 23,7 31,5 mm längder: På begäran, typiskt m Hybridkablage Antal fiber och kraftpar Kraftkabel area Dimension Kabel Längd Antal mm2 ø (mm) m 1/HRPM254100/20M Hybrid mm2, MM OM4, 20 m 6 x /HRPM254100/30M Hybrid mm2, MM OM4, 30 m 6 x /HRPM254100/40M Hybrid mm2, MM OM4, 40 m 6 x /HRPM254100/50M Hybrid mm2, MM OM4, 50 m 6 x /HRPM254100/60M Hybrid mm2, MM OM4, 60 m 6 x /HRPM254100/70M Hybrid mm2, MM OM4, 70 m 6 x /HRPM254100/80M Hybrid mm2, MM OM4, 80 m 6 x /HRPM254100/90M Hybrid mm2, MM OM4, 90 m 6 x /HRPM254100/20M Hybrid mm2, MM OM4, 20 m 6 x /HRPM254100/30M Hybrid mm2, MM OM4, 30 m 6 x /HRPM254100/40M Hybrid mm2, MM OM4, 40 m 6 x /HRPM254100/50M Hybrid mm2, MM OM4, 50 m 6 x /HRPM254100/60M Hybrid mm2, MM OM4, 60 m 6 x /HRPM254100/70M Hybrid mm2, MM OM4, 70 m 6 x /HRPM254100/80M Hybrid mm2, MM OM4, 80 m 6 x /HRPM254100/90M Hybrid mm2, MM OM4, 90 m 6 x /HRPM254100/20M Hybrid mm2, MM OM4, 20 m 6 x /HRPM254100/30M Hybrid mm2, MM OM4, 30 m 6 x /HRPM254100/40M Hybrid mm2, MM OM4, 40 m 6 x /HRPM254100/50M Hybrid mm2, MM OM4, 50 m 6 x /HRPM254100/60M Hybrid mm2, MM OM4, 60 m 6 x /HRPM254100/70M Hybrid mm2, MM OM4, 70 m 6 x /HRPM254100/80M Hybrid mm2, MM OM4, 80 m 6 x /HRPM254100/90M Hybrid mm2, MM OM4, 90 m 6 x Fiberoptiska anslutningskablar Fiber Längd Antal m HRPM254102/1000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 1 m 2 1 HRPM254102/2000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 2 m 2 2 HRPM254102/3000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 3 m 2 3 HRPM254102/4000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 4 m 2 4 HRPM254102/5000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 5 m 2 5 HRPM254102/6000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 6 m 2 6 HRPM254102/7000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 7 m 2 7 HRPM254102/8000 Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 8 m 2 8 HRPM254102/10M Fiberoptiska anslutningskabel RDC(m) - LC Duplex, MM OM4, 10 m 2 10 HEXATRONIC.COM 99

100 Tillbehör för Hybrid Fiber/Kraftkablage HSXA136104/11 HSXA136100/11 Fäste för 6xRDC kontaktdon Fäste för fan-out förslutning FIBERMATARKABLAGE Fiberkablage Fibermatarkablaget baseras på en tunn mikrokabel, förkontakterad i en termineringsbox klassad för utomhusanvändning och som är mycket UV-resistent. Kablaget används för fiber till antennen-tillämpningar (FTTA), mera specifikt för fiberoptisk sammankoppling mellan radiofjärrenheter (RRU) och radiobasstationer (RBS). konstruktion: Fiberkablage, termineringsbox typ: Stolp- och tornmontering för RRU, IP54 kapacitet: 24 fibrer fibertyp: G657A2, böjtålig mått: Box: 300 x 240 x 110, kabel Ø 5,7 mm längder: På begäran, typiskt m No of Fibers Diameter Cable Längd No m NTM /50M FTTA Matning, 2x12 (24f), LC, 50 m NTM /65M FTTA Matning, 2x12 (24f), LC, 650 m NTM /80M FTTA Matning, 2x12 (24f), LC, 80 m NTM /95M FTTA Matning, 2x12 (24f), LC, 95 m NTM /130M FTTA Matning, 2x12 (24f), LC, 130 m HEXATRONIC.COM

101 Fiberoptisk utbildning UTBILDNING OCH CERTIFIERING Tillsammans med våra utbildningsleverantörer Iftac och ICT Education erbjuder vi ett brett utbud av utbildning och certifiering för FTTx. Vårt erbjudande omfattar generell såväl som kundanpassad utbildning och certifiering inom projektledning, projektering, installation och underhåll av bredbandsnät för aktörer inom FTTx. Våra kurser kombinerar teori med en stor andel praktiska övningar och är utformade i enhetlighet med marknadens förutsättningar och regelverk. Vi lär ut strukturerade och effektiva arbetsmetoder som uppfyller gällande krav och höjer kvaliteten på näten. Utbildningsområden: Projektering och dokumentation Projektledning Anläggningsarbete och förläggning Installation Underhåll och felsökning Utvalda kurser: Projektledning för FTTx, 10 dagar Projektering, 10 dagar Fibertekniker grundkurs, 7 dagar Kundinstallation, 2 dagar Fördjupad mätteknik med OTDR, stabiliserad ljuskälla och effektmätare, 3 dagar HEXATRONIC CERTIFIERING Som certifierad installatör finns möjligheten att erhålla en systemgaranti på 20 år när installationer utförs med Hexatronics produkter. Efter genomförd och godkänd kurs tilldelas deltagaren ett certifikat för respektive produktområde. Följande utbildningar ingår i certifieringsprogrammet: Hexatronic blåsfiber och nanokabel Certifierad installatör, 2 dagar Denna tvådagarskurs ger fördjupade kunskaper i Hexatronics blåsfiberoch nanokabelsystem. Hexatronic mikrokabel Certifierad installatör, 2 dagar Denna tvådagarskurs ger fördjupade kunskaper i Hexatronics mikrokabelsystem. Hexatronic blåsfiber Certifierad installatör, 1 dag Kursen fokuserar på duktinstallation av blåsfiber i luftlinjenät. HEXATRONIC.COM 101

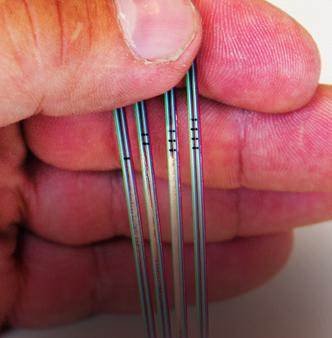

102 Användbar information FÄRGKODSYSTEM FÖR FIBEROPTISKA KABLAR Fibrer, rör och ribbon i fiberoptiska kablar är märkta med olika färger och streckkoder för att underlätta identifiering. Hexatronic erbjuder kablar med färgkodningssystem i enlighet med alla nationella och internationella standarder och för alla typer av fiberoptiska kablar. Kundanpassade färgkodningssystem kan fås på begäran. Nedan finns scheman för de vanligaste färgkodningsstandarderna för fiberoptiska kablar. ska särskiljas upprepas vanligen färgsekvensen, men med ringmarkeringar eller streck på de färgade fibrerna och rören. Vissa system, som Standard Typ E, använder bara ett fåtal rörfärger och röret identifieras istället genom sin position i kabeln. Räkningsriktning Alla system kännetecknas av att man använder 12 olika färger för att identifiera fibrer som grupperats tillsammans i en gemensam bunt, som ett rör, ribbon, garnlindad bunt eller någon annan typ av sammanslagning. I schemana betecknas alla typer av buntar som rör. Om fler än 12 fibrer eller rör 59 TIA-598 Fiber och rör Blå Orange Grön Brun Grå Vit Röd Svart Gul Violett Rosa Turkos Blå Orange Grön Brun Grå Vit Röd Ofärgad Gul Violett Rosa Turkos S1 S12 Fiber och rör Röd Blå Vit Grön Gul Grå Brun Svart Violett Orange Turkos Rosa Röd Blå Vit Grön Gul Grå Brun Ofärgad Violett Orange Turkos Rosa Standard Type E - fiber Röd Blå Vit Grön Gul Grå Brun Svart Orange Violett Rosa Turkos Röd Blå Vit Grön Gul Grå Brun Ofärgad Orange Violett Rosa Turkos FIN201 Standard Type E - rör Röd Blå Vit Blå Vit Schemat ovan är en snabbreferensguide för identifiering av fibrer och rör i de vanligaste kabelutformningarna. För detaljerad information om färgkodningssystemen ber vi dig kontakta Hexatronic. Unik ribbonmärkning Fiberribbon i ribbonkablar är märkta med ränder. Den här unika och pålitliga metoden gör det enkelt att på några sekunder identifiera ribbon i spårkkärnekablar. De enskilda fibrerna i ribbonen särskiljs av färgkodningssystemen som visas ovan. För mer detaljerad information om färgkodningssystem i ribbonkablar ber vi dig kontakta Hexatronic. 102 HEXATRONIC.COM
