1 Tekniskt Underlag Kanalisations projekt Entreprenad för byggnation av fibernät för Arjeplogs kommun.

2 Innehållsförteckning 1 Underlag för förfrågan Kanalisations projekt i Arjeplogs kommun Bakgrund Allmänt Tekniska krav och omfattning för de olika anläggningsdelarna Nytt skåp Skarvpunkter Skarvning Omfattning, i skarvning ingår... 7

3 Entreprenad för byggnation av fibernät för Arjeplogs kommun 1.1 Bakgrund Vad föranleder åtgärderna Arjeplogs kommun har ansökt om kanalisationsstöd för att kunna bygga ut kanalisation till byarna Jutis, Jäkkvik, Laisvall, Revi samt att bygga ett nät som ansluter master i kommunen. Optokablarna kommer i huvudsak att läggas i mark efter befintliga vägar. 1.2 Allmänt Beskrivning av entreprenaden Innan projektet startar skall entreprenören tillsammans med kommunen prioritera vilken/vilket delprojekt som skall göras först. Kommunen önskar ha direktförlagd fiber i delprojekten nedan. Projektet delas upp i tre delar. Förutom fiberkabel skall extra optorör läggas ner samtidigt, förutom där annat sägs i texten nedan. Fibern plöjs i största del ner på högersida om vägen om inte annat sägs. Del 1. 24f nätet skall utgå från befintlig fiber med slinga i kraftledningsstolpe invid väg i Revi, därifrån skall fibern plöjas upp till masten i Galtispouda. Uppe på berget skall fiberkabeln avslutas i ett skåp alt av operatörer anvisad plats så operatörer lätt kan ansluta. Del 2. 24f Nätet förlängs från befintlig slinga i kraftledning invid Laisvall by fibern hängs i stolpar till vägen mot gruvan, därifrån plöjs fibern upp till masten och avslutas i skåp alt av operatörer anvisad plats så operatörer lätt kan ansluta. Del 3. 48f Nätet utgår från byn Jutis från befintligt skåp och plöjs mot Jäkkvik, Den första sträckan läggs förutom fiber även 3 extra rör till bron i Jutis. Efter vägen mot Jäkkvik ansluts mast där slingas 48f i brunn alt stope för att kunna skarvas mot en mindre fiber ex 24f mot masten, antalet par som skall tas ut av 48f erhålls av kommunen, väl uppe vid masten lämnas fibern i skåp/alt av operatören anvisad plats så operatörer enkelt kan ansluta, detta hjälper kommunen till med att ta reda på. I byn Jäkkvik läggs också 3 extra optorör utöver fibern och de extra rör som kommer från Jutis. Vid skidanläggningen övergår plöjningen till vänster sida av vägen där tryckning måste genomföras, lämnas slinga för eventuell framtida anslutning. Från skidanläggnigningen till vattenverket byts 48f ut mot 2st 96f. Tryckning görs vid reningsverket, brunnar läggs ner vid korsningar till bostadsområden, slutligen görs tryckningar vid pumpstation som även är ändpunkt för denna delsträcka. Där dras

4 fibern in i anvisad plats i pumpstationen och terminernas i stativ vilket ombesörjes av detta projekt. För alla delområden gäller kontinuerlig kontakt med kommunen ifall ändringar förekommit under avtalstiden. Med detta avses tillkommande skarvpunkter extra brunnar osv. Huvuddel Arjeplog Längd Geografisk 1 Fibertyp 1 Revi Galtispouda Mast 8,5 km 2 Laisvall - Mast 2,1 km 3 Jutis - Jäkkvik 21,9 km 48f 1 (Längder är beräknade från karta och beställaren garanterar inte att de till fullo överensstämmer med verkligheten) 24f 24f

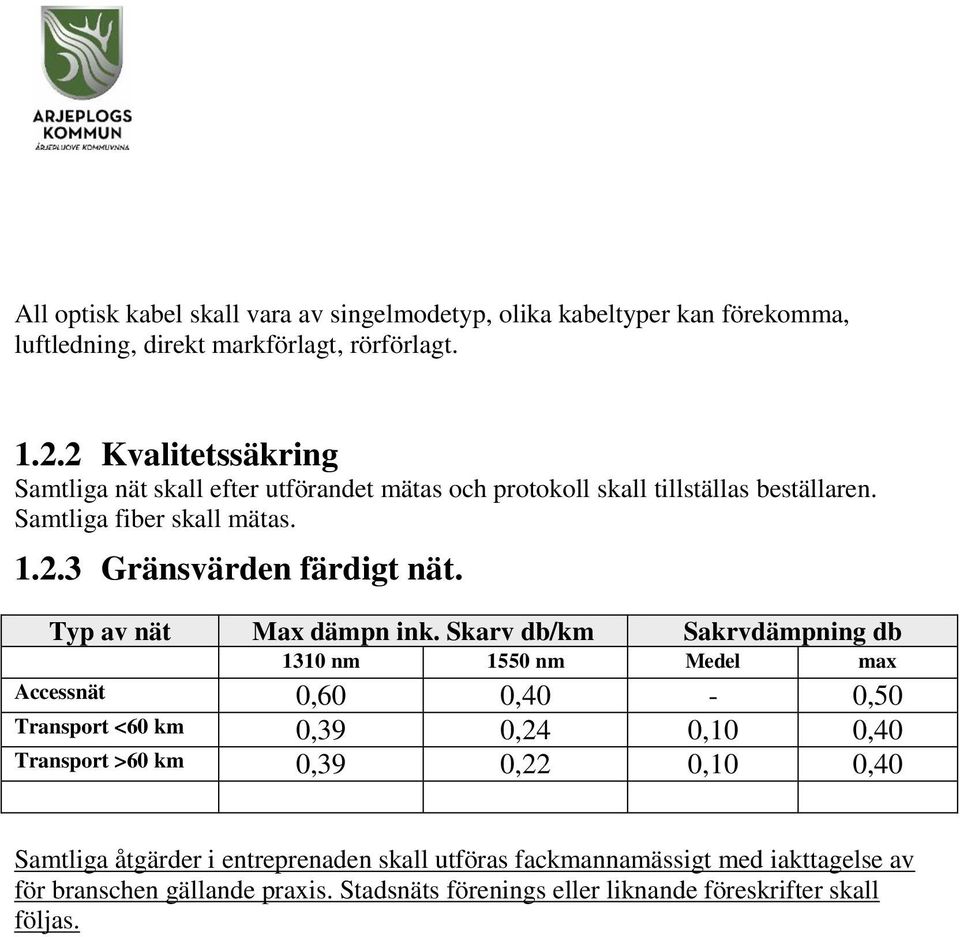

5 All optisk kabel skall vara av singelmodetyp, olika kabeltyper kan förekomma, luftledning, direkt markförlagt, rörförlagt Kvalitetssäkring Samtliga nät skall efter utförandet mätas och protokoll skall tillställas beställaren. Samtliga fiber skall mätas Gränsvärden färdigt nät. Typ av nät Max dämpn ink. Skarv db/km Sakrvdämpning db 1310 nm 1550 nm Medel max Accessnät 0,60 0,40-0,50 Transport <60 km 0,39 0,24 0,10 0,40 Transport >60 km 0,39 0,22 0,10 0,40 Samtliga åtgärder i entreprenaden skall utföras fackmannamässigt med iakttagelse av för branschen gällande praxis. Stadsnäts förenings eller liknande föreskrifter skall följas.

6 2 Tekniska krav och omfattning för de olika anläggningsdelarna 2.1 Nya skåp Alla kablar skall kontakteras på ODF i noden IN och UT. Nya skåp skall samordnas med Arjeplogs kommun. Nytt skåp placeras i samråd med Arjeplogs kommun, med anbudsgivarens projekterings underlag som grund. Storleken på skåpet beräknas så att det inte bedöms bli trångt med hänsyn taget till mängden utrustning som skall inhysas samt att skåpet utrymmesmässigt skall vara förberedd för en eventuell framtida utökning. 2.2 Skarvpunkter 1. Arjeplogs kommun önskar få skarvar efter grävsträckor i väg i stolpe där det är möjligt, d.v.s. en telestolpe läggs upp denna skall vara ca 2m över mark. En skarvbox med skarven läggs där. I byar är det lämpligt med skarvar i s.k. skarvskåp, för att i framtiden kunna utgå till kunder från dessa punkter. Alla slangar skall dras in i skåpen. Slangarna skall vara märkta och förses med riktiga ändamålsenliga vattentäta pluggar. Skarvskåpen förläggs i samråd med beställaren. 2.3 Skarvning Om skarvning omfattar 1 punkt enligt nedan Skarvar. Iskarvning av nya avgrenings punkter på befintliga ortssammanbindande nät mot 24/48 par skarvas ut från stolpe och i Jutis utifrån befintligt skåp. 2.4 Omfattning, i skarvning ingår För entreprenaden gäller att samtliga skarvar utförs ordnat och planerat så att minsta möjliga störning på trafik orsakas, detta gäller regionnät såväl som det kommunala ortsammanbindande nätet. Det åligger entreprenören att upprätta arbetsplan som tar hänsyn till trafiksituationen i nätet. Entreprenören skall tillhandahålla all nödvändig utrustning för skarvarbeten, men skall återanvända material från befintlig anläggning i så stor utsträckning som möjligt. Efter utförd skarvning skall mätning av samtliga fiber ske med avseende på dämpning. Vid mätning skall längder för respektive stråk protokollföras. Gränsvärden enligt avsnitt 1.2.3

7 I samtliga skarvpunkter märks kablarna enligt gällande praxis. Beställarens skall tillhandahålla skarvschema för samtliga åtgärder Eventuella extra slinga Slinga görs vid alla brunnar, enligt praxis, Extra slinga skall lämnas vid varje brunn för att enkelt i framtiden kunna ansluta nya kunder Markeringsstolpe för brunn/inmätning Entreprenören skall för varje brunn anlägga markeringsstolpe (distanskäpp) som anger skarvbrunns läge. I distansstolparna skall signalbandets ledare dras upp och göras tillgänglig för inkoppling av sökutrustning. Detta gäller samtliga brunnar oavsett om brunnen innehåller skarv eller slinga. Brunnarnas läge skall också mätas in med R-GPS utrustning för lägesriktig inritning på digitala kartor.
