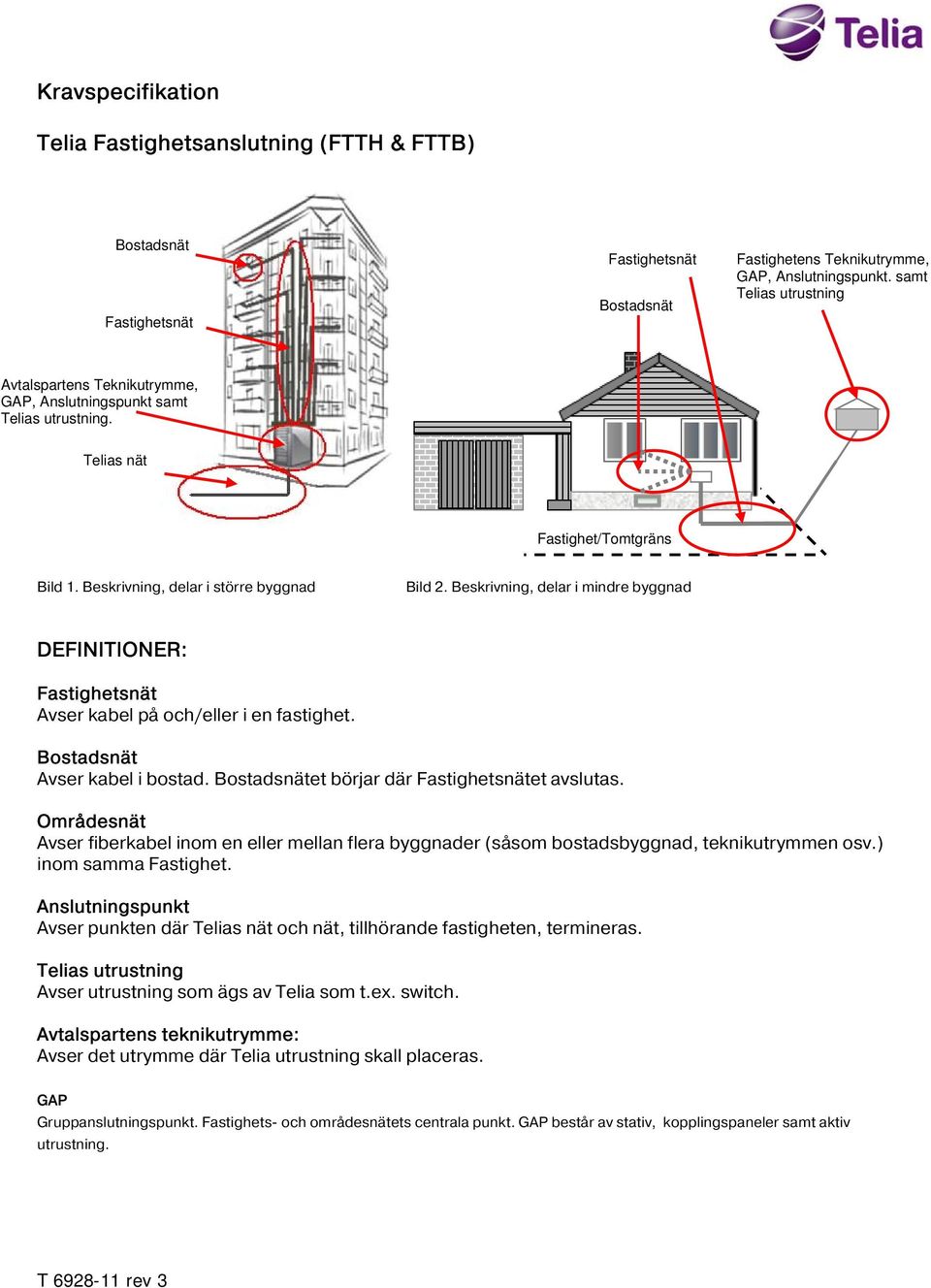

1 Kravspecifikation Telia Fastighetsanslutning (FTTH & FTTB) Fastighetsnät Fastighetsnät Fastighetens Teknikutrymme, GAP, Anslutningspunkt. samt Telias utrustning Avtalspartens Teknikutrymme, GAP, Anslutningspunkt samt Telias utrustning. Telias nät Fastighet/Tomtgräns Bild 1. Beskrivning, delar i större byggnad Bild 2. Beskrivning, delar i mindre byggnad DEFINITIONER: Fastighetsnät Avser kabel på och/eller i en fastighet. Avser kabel i bostad. et börjar där Fastighetsnätet avslutas. Områdesnät Avser fiberkabel inom en eller mellan flera byggnader (såsom bostadsbyggnad, teknikutrymmen osv.) inom samma Fastighet. Anslutningspunkt Avser punkten där Telias nät och nät, tillhörande fastigheten, termineras. Telias utrustning Avser utrustning som ägs av Telia som t.ex. switch. Avtalspartens teknikutrymme: Avser det utrymme där Telia utrustning skall placeras. GAP Gruppanslutningspunkt. Fastighets- och områdesnätets centrala punkt. GAP består av stativ, kopplingspaneler samt aktiv utrustning.

2 TEKNIK: Fastighetsnät (FTTH) Nya Fastighetsnät skall kabeltypen singlemode-fiber av typ ITU-T G.652C eller D användas och vara utfört enligt Svensk Standard SS-EN A1 Fibrerna termineras i ODF med skarvstycken avsedda för singlemode-kontakter. Uttagen i ODF skall vara märkta med unik lägenhetsidentifikation. I bostaden avslutas fibern i härför avsett fiberuttag. Alla ingående kontakter skall vara av typ SC/UPC med max 0,5dB kontakt- dämpning och minst 50dB reflexions-dämpning. Skarvar på fibrerna får dämpa max 0,5dB. Förläggning av kabel skall ske med hänsyn tagen till kabelns mekaniska och miljömässiga omgivningskrav. Vid nyttjande av befintligt nät eller när Telias avtalspart bygger nät skall dokumentation över anläggningen finnas. Panelkort, Monteringsritningar skall finnas i respektive korskoppling (GAP). Nätschema fiber och godkänt mätprotokoll för fastighets och områdesnät. Dokumentationen ska lämnas till Telias kontaktperson innan driftsättning kan ske. För att anläggningen uppfyller ställda krav ansvarar Telias avtalspart. Fiberkonverter Fiberkonvertern skall uppfylla kraven för standard 1000Base-BX10-U (1310 nm TX / 1510 nm RX;10 km) i det fall Fiberkonvertern levereras av annan än Telia förbehåller sig Telia rätten att testa den föreslagna Fiberkonvertern. I annat fall kan inte leverans av Telias tjänster garanteras. För testade och av Telia godkända fiberkonverterare, se Fastighetsnät (FTTB) Nya fastighetsnät har ett Funktionskrav om minst 1000 Mbit/s i enlighet med Svensk Standard SSEN PL Class D eller E (Cat 6) Inmätning i enlighet med EN PL Class D eller E. Fastighetsnätet skall vara installerat med separata anslutningar till varje bostad/lokal. Det innebär att nätet skall vara stjärnkopplat. Fastighetsnätet skall uppfylla Ethernetstandard IEEE Installationen av kabel bör ske i fastighetens befintliga kanalisation. Kanalisation i nybyggnad bör utföras enl. SIS , elinstallationer i byggnader-grundläggande dimensioneringsregler. Dokumentation över anläggningen skall finnas. Panelkort och Monteringsritningar skall finnas i respektive spridningspunkt. Fastighetsnätet utgår från RJ45 uttag i kopplingspanelen (som placeras i 19" stativ) och avslutas med RJ45 uttag i varje bostad. Uttagen skall vara märkta med unik bostadsidentifikation. Mätning av fastighetsnät koppar ska uppfylla standard EN50173 PL Class D eller E (cat6). Om befintligt Fastighetsnät används är minimikravet på kabeltyp minst cat. 5e, SS-EN :1995. För testresultat som uppfyller ställda krav ansvarar Telias avtalspart. Kabeln för Fastighetsnät ska vara av halogenfritt material och oskärmad. Förläggning av kabel skall ske med hänsyn tagen till kabelns mekaniska och miljömässiga omgivningskrav. Kabellängd Fastighetsnätets totala längd per anslutning får ej överstiga 90 meter från korskopplingspanelen till uttag i bostad.

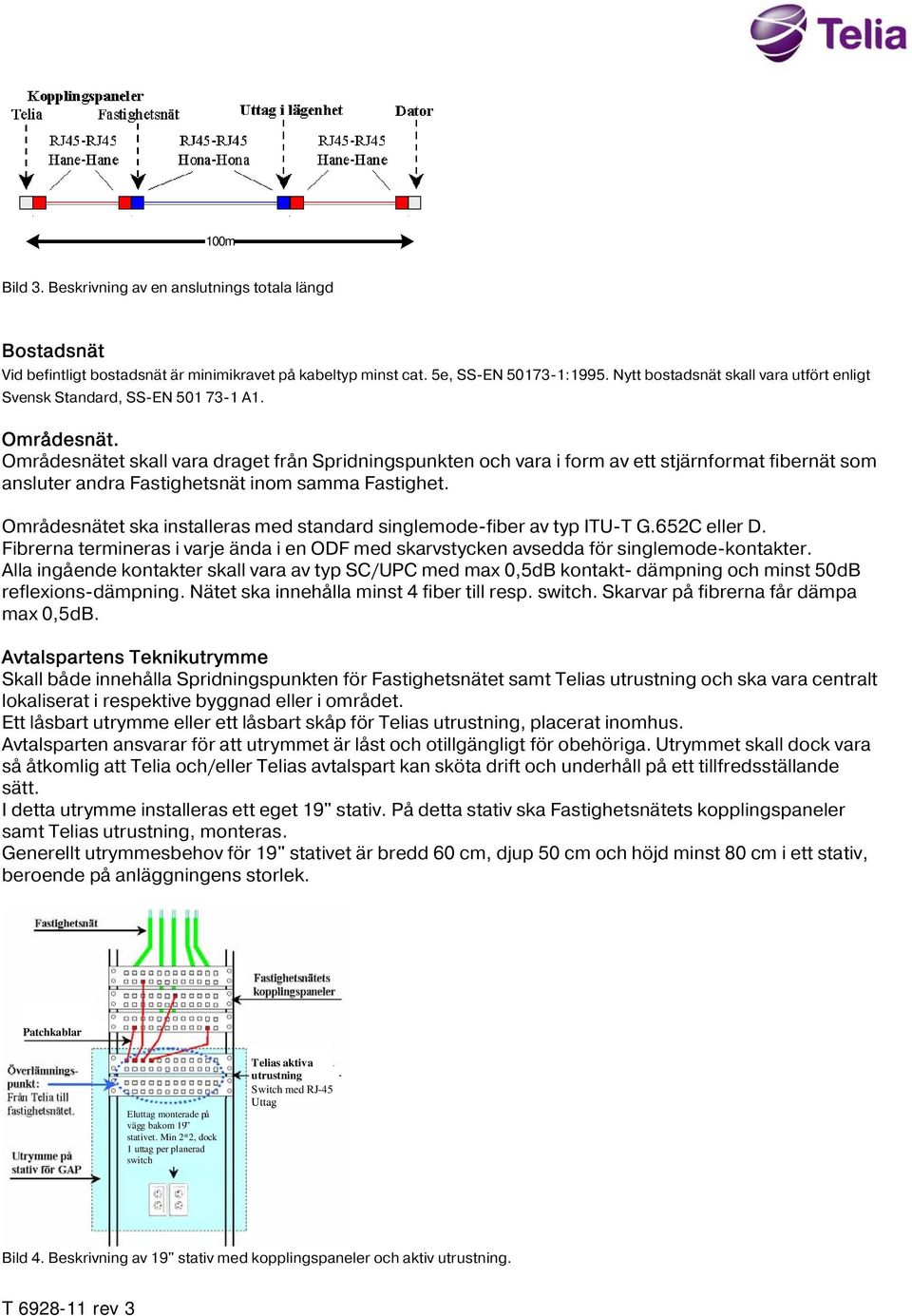

3 100m 90m Bild 3. Beskrivning av en anslutnings totala längd Vid befintligt bostadsnät är minimikravet på kabeltyp minst cat. 5e, SS-EN :1995. Nytt bostadsnät skall vara utfört enligt Svensk Standard, SS-EN A1. Områdesnät. Områdesnätet skall vara draget från Spridningspunkten och vara i form av ett stjärnformat fibernät som ansluter andra Fastighetsnät inom samma Fastighet. Områdesnätet ska installeras med standard singlemode-fiber av typ ITU-T G.652C eller D. Fibrerna termineras i varje ända i en ODF med skarvstycken avsedda för singlemode-kontakter. Alla ingående kontakter skall vara av typ SC/UPC med max 0,5dB kontakt- dämpning och minst 50dB reflexions-dämpning. Nätet ska innehålla minst 4 fiber till resp. switch. Skarvar på fibrerna får dämpa max 0,5dB. Avtalspartens Teknikutrymme Skall både innehålla Spridningspunkten för Fastighetsnätet samt Telias utrustning och ska vara centralt lokaliserat i respektive byggnad eller i området. Ett låsbart utrymme eller ett låsbart skåp för Telias utrustning, placerat inomhus. Avtalsparten ansvarar för att utrymmet är låst och otillgängligt för obehöriga. Utrymmet skall dock vara så åtkomlig att Telia och/eller Telias avtalspart kan sköta drift och underhåll på ett tillfredsställande sätt. I detta utrymme installeras ett eget 19" stativ. På detta stativ ska Fastighetsnätets kopplingspaneler samt Telias utrustning, monteras. Generellt utrymmesbehov för 19" stativet är bredd 60 cm, djup 50 cm och höjd minst 80 cm i ett stativ, beroende på anläggningens storlek. Patchkablar Eluttag monterade på vägg bakom 19 stativet. Min 3*2, 2*2, dock 1 uttag per planerad switch Telias aktiva utrustning Switch med RJ-45 Uttag Bild 4. Beskrivning av 19" stativ med kopplingspaneler och aktiv utrustning.

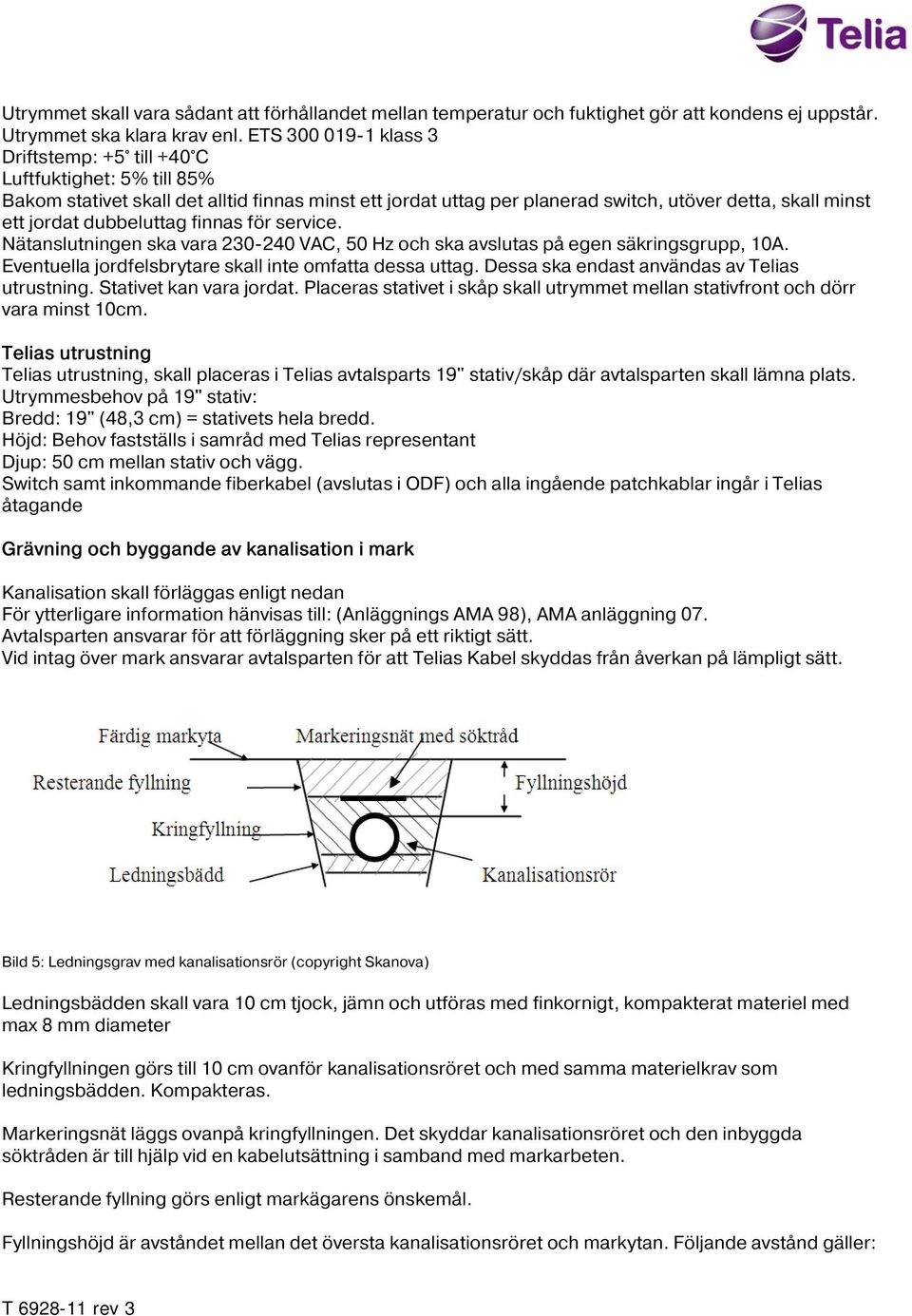

4 Utrymmet skall vara sådant att förhållandet mellan temperatur och fuktighet gör att kondens ej uppstår. Utrymmet ska klara krav enl. ETS klass 3 Driftstemp: +5 till +40 C Luftfuktighet: 5% till 85% Bakom stativet skall det alltid finnas minst ett jordat uttag per planerad switch, utöver detta, skall minst ett jordat dubbeluttag finnas för service. Nätanslutningen ska vara VAC, 50 Hz och ska avslutas på egen säkringsgrupp, 10A. Eventuella jordfelsbrytare skall inte omfatta dessa uttag. Dessa ska endast användas av Telias utrustning. Stativet kan vara jordat. Placeras stativet i skåp skall utrymmet mellan stativfront och dörr vara minst 10cm. Telias utrustning Telias utrustning, skall placeras i Telias avtalsparts 19" stativ/skåp där avtalsparten skall lämna plats. Utrymmesbehov på 19" stativ: Bredd: 19" (48,3 cm) = stativets hela bredd. Höjd: Behov fastställs i samråd med Telias representant Djup: 50 cm mellan stativ och vägg. Switch samt inkommande fiberkabel (avslutas i ODF) och alla ingående patchkablar ingår i Telias åtagande Grävning och byggande av kanalisation i mark Kanalisation skall förläggas enligt nedan För ytterligare information hänvisas till: (Anläggnings AMA 98), AMA anläggning 07. Avtalsparten ansvarar för att förläggning sker på ett riktigt sätt. Vid intag över mark ansvarar avtalsparten för att Telias Kabel skyddas från åverkan på lämpligt sätt. Bild 5: Ledningsgrav med kanalisationsrör (copyright Skanova) Ledningsbädden skall vara 10 cm tjock, jämn och utföras med finkornigt, kompakterat materiel med max 8 mm diameter Kringfyllningen görs till 10 cm ovanför kanalisationsröret och med samma materielkrav som ledningsbädden. Kompakteras. Markeringsnät läggs ovanpå kringfyllningen. Det skyddar kanalisationsröret och den inbyggda söktråden är till hjälp vid en kabelutsättning i samband med markarbeten. Resterande fyllning görs enligt markägarens önskemål. Fyllningshöjd är avståndet mellan det översta kanalisationsröret och markytan. Följande avstånd gäller:

5 Körbana: min 0,55 m Trottoar, cykelbana, parkmark o liknande: min 0,35 m Brukad mark (åker och skog): min 0,75 m fyllningshöjd I övrig mark: min 0,65 m ANSVARSFÖRDELNING & GRÄNSSNITT: Ansvarsområden: För drift och tjänstens funktion gäller följande ansvarsområden. Dessa ska ge vägledning för ansvar vid installation och vid åtgärder av eventuella felaktigheter. Telias ansvar gäller fram till och med kopplingen mellan Switch och Fastighetsnätets kopplingspanel exkl. kanalisation på fastigheten. Bilden är överskådlig och kan variera beroende på ägandeformen av fastigheten. Se vidare i Bild 6 Ägandeförhållande hårdvara Detta stycke handlar om vem som äger hårdvaran vid kollektiva avtal. FTTH, FTTB Separat bredbandsswitch - Avtalspart Separat telefoniadapter - Avtalspart Digital-tv box - Avtalspart TV-switch - Avtalspart Trådlös router Telia FTTH Fiberkonverter Avtalspart Fiberkonverter med integrerad bredbandsswitch - Avtalspart Anslutning mot Telias nät Telias avtalspart ansvarar för att kabelvägar finns tillgängliga mellan tomtgräns och Telias anslutningspunkt. Kabelvägen ska förläggas med rör med minst 21 mm innerdiameter samt förses med dragtråd. Anslutning av bostad/lokal Anslutning sker mellan Telias och Fastighetsnätets kopplingspaneler. Denna anslutning sker genom att en patchkabel monteras i uttag på Telias utrustning till uttag för aktuell bostad/villa.

6 Bild 6.Beskrivning av överlämning och ansvarsområden. OBS! Detta är en generell överblick. Avvikelser kan förekomma.
