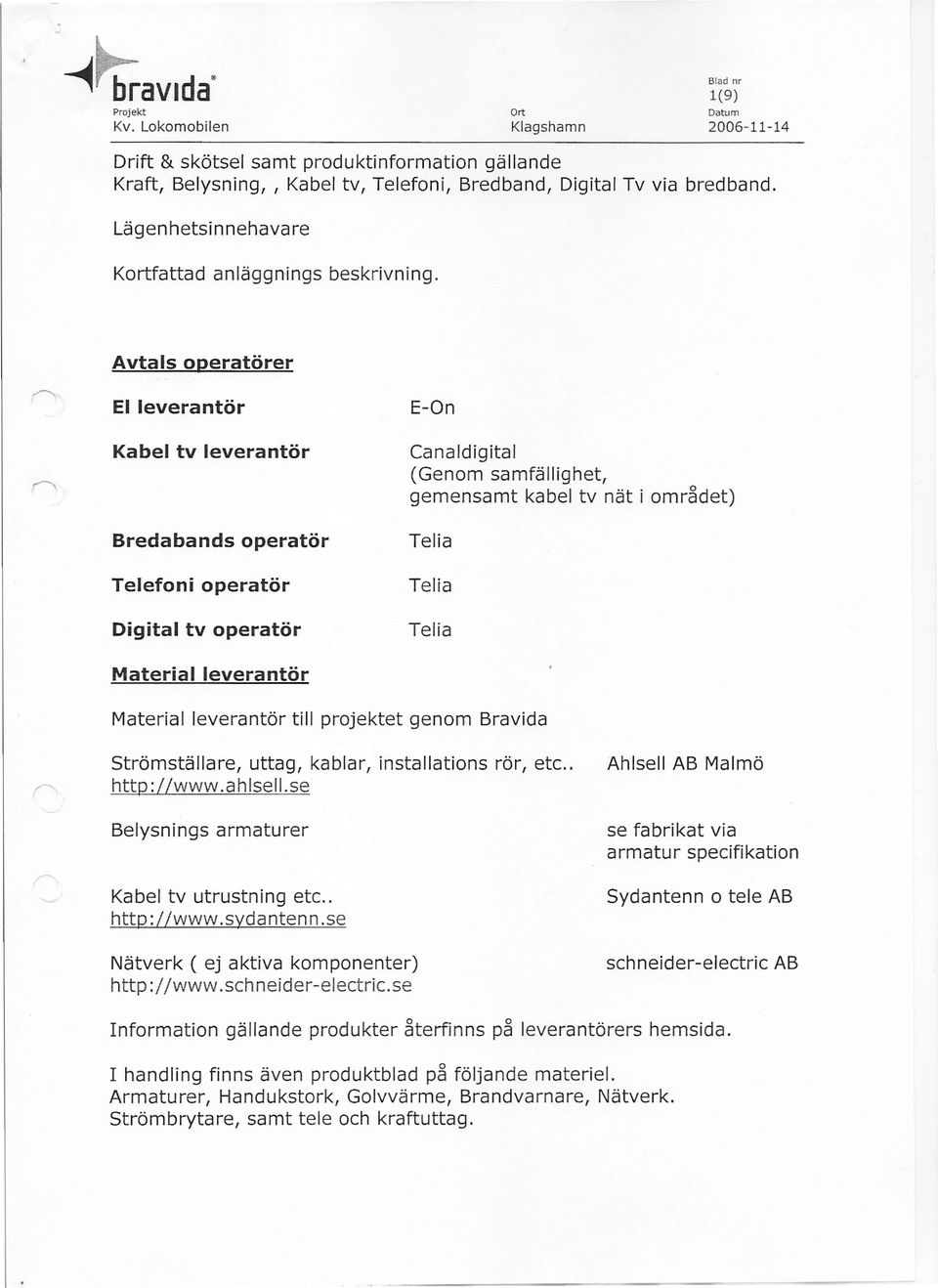

1 1(9) Drift & skötsel samt produktinformation gällande Kraft, Belysning,, Kabel tv, Telefoni, Bredband, Digital Tv via bredband. Lägenhetsi nnehava re Kortfattad anläggnings beskrivning. Avtals operatörer El leverantör E-On Kabel tv leverantör Canaldigital (Genom samfällighet, gemensamt kabel tv nät i området) Bredabands operatör Telefoni operatör Digital tv operatör Telia Telia Telia Material leverantör Material leverantör till projektet genom Bravida Strömställare, uttag, kablar, installations rör, etc.. Belysnings armaturer Kabel tv utrustning etc.. AhiselI AB Malmö se fabrikat via armatur specifikation Sydantenn o tele AB Nätverk ( ej aktiva komponenter) schneider-electric AB Information gällande produkter återfinns på leverantörers hemsida. I handling finns även produktblad på följande materiel. Armaturer, Handukstork, Golvvärme, Brandvarnare, Nätverk. Strömbrytare, samt tele och kraftuttag.

2 2(9) ELSÄKERHET ELSÄKERHET Driftspänning i anläggningen är 230 / 400V. Arbetet med anläggningen får endast ske strömlöst. Elsäkerhet skall alltid beaktas i alla lägen. Att frångå dessa punkter är förenat med livsfara. Trasiga apparater, sladdar skall ej anslutas till anläggningen. VID FEL Brytströmmen, kontrollera fel orsak. Åtgärda fel eller koppla ur trasig utrustning. Åter inkoppla strömmen. Vid upprepat fel kontakta fackkunnig personal. DET ÄR ALLTID ATT BEAKTA KUNSKAP. MED NÖDIG KUNSKAP FÅR MAN UTFÖRA VISSA BEGRÄNSADE ÅTGÄRDER. KONTAKTA FACKKUNNIGPERSONAL.

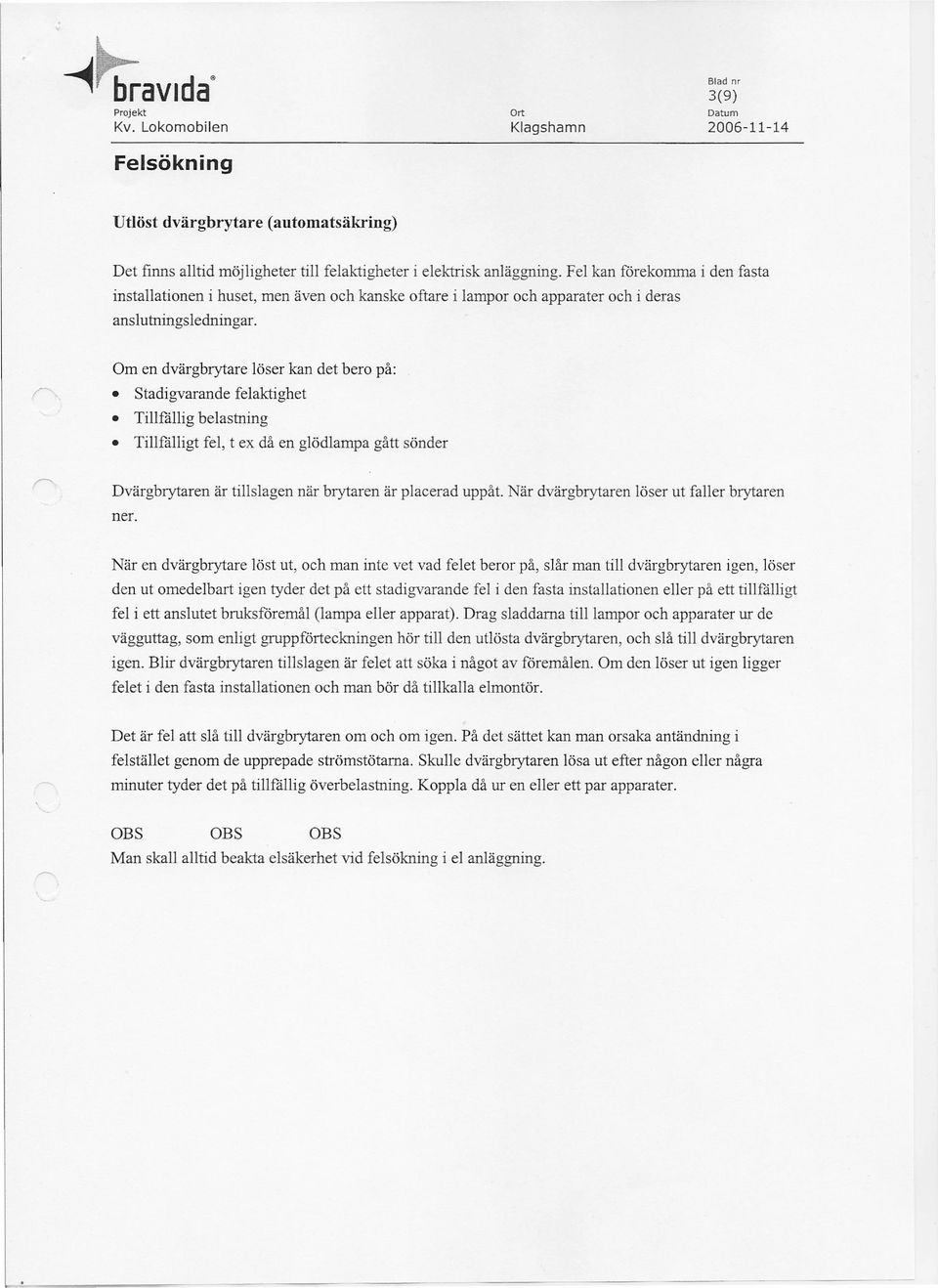

3 Felsökning 3(9) Utlöst dvärgbrytare (automatsäkring) Det finns alltid möjligheter till felaktigheter i elektrisk anläggning. Fel kan förekomma i den fasta installationen i huset, men även och kanske oftare i lampor och apparater och i deras anslutningsledningar. Om en dvärgbrytare löser kan det bero på: Stadigvarande felaktighet Tillfällig belastning Tillfälligt fel, t ex då en glödlampa gått sönder Dvärgbrytaren är tillslagen när brytaren är placerad uppåt. När dvärgbrytaren löser ut faller brytaren ner. När en dvärgbrytare löst ut, och man inte vet vad felet beror på, slår man till dvärgbrytaren igen, löser den ut omedelbart igen tyder det på ett stadigvarande fel i den fasta installationen eller på ett tillfälligt fel i ett anslutet bruksföremål (lampa eller apparat). Drag sladdarna till lampor och apparater ur de vägguttag, som enligt gruppförteckningen hör till den utlösta dvärgbrytaren, och slå till dvärgbrytaren igen. Blir dvärgbrytaren tillslagen är felet att söka i något av föremålen. Om den löser ut igen ligger felet i den fasta installationen och man bör då tillkalla elmontör. Det är fel att slå till dvärgbrytaren om och om igen. På det sättet kan man orsaka antändning i felstället genom de upprepade strömstötarna. Skulle dvärgbrytaren lösa ut efter någon eller några minuter tyder det på tillfällig överbelastning. Koppla då ur en eller ett par apparater. OBS OBS OBS Man skall alltid beakta elsäkerhet vid felsökning i el anläggning.

4 Utlöst jordfelsbrytare 4(9) Vad gör man när jordfelsbrytaren löser ut? Följande åtgärder rekommenderas: slå till jordfelsbrytare. Om jordfelsbrytaren inte löser ut igen tyder detta på en tillfällig störning, obefogad utlösning eller ett tillfälligt fel. Om detta förfarande uppträder igen några gånger bör hjälp sökas hos en elinstallatör. Omjordfelsbrytaren löser ut direkt efter tillslaget finns ett bestående fel. Slå ifrån samtliga automatsäkringar i den aktuella centralen. Slå till jordfelsbrytaren igen. Återställ därefter en dvärgbrytare i taget tills att jordfelsbrytaren ånyo löser ut. Felet är nu lokaliserat till den säkringsgrupp som sist återställdes. Omjordfe1sbrytaren löser ut igen innan några dvärgbrytare återställs finns felet i eller före centralen. Elinstallatörens hjälp behövs. Om felet är lokaliserat till en bestämd säkringsgrupp, fortsätt med att dra ur alla stickpropsanslutna apparater inklusive lamputtagsanslutna som hör till gruppen. Slå därefter till jordfelsbrytaren. Om den nu löser ut på nytt finns felet i den fasta installationen eller i någon fast ansluten apparat. Elinstallatörens hjälp behövs. Om j ordfeisbrytaren förblir inkopplad, anslut en apparat i taget till uttagen tills j ordfeisbrytaren ånyo utlöser. Det är den sista anslutna apparaten som sannolikt är felaktig. Låt en fackkunnig person undersöka och reparera. Underhåll på jordfelsbrytaren finns en provknapp som används för att kontrollera om jordfelsbrytaren är funktionsduglig. Kontrollen bör göras med högst 6 månaders intervall. OBS OBS OBS Man skall alltid beakta elsäkerhet vid felsökning i el anläggning.

5 5(9) KabelTV Kabel tv operatör till området är Canal digital. Kabel tv ombesörjs via samfälligheten. Inkommande signal och central utrustning är placerad i Elrum i källaren. Signalen fördelas till husens olika antenn uttag via en fördelare placerad i teknikskåp. Uttag är multimedia uttag. Tre anslutningar Tv, Radio, Multimedia. Multimedia anslutningen är avslutad med slutmotstånd och ej aktiv idag. Anläggningen kan anslutas för bredbands leverans i framtiden via koaxialnätet med viss utrustnings anpassning. Bredband, Telefoni, Digital Tv via bredband Tlll området är Telia operatör för Bredband, Telefoni, Digital tv via bredband. Avtal kan tecknas enskilt med denna leverantör för ovan nämnda tjänster. Telia levererar fiber anslutning till fastigheten. I lägenheten är ett nätverk av prestandard kategori 6 utp twistwdjpair (klass E) installerat från teknikskåp till uttag i rum. I teknikskåp finns uttagspanel monterad. Uttagen är märkt 1-12, ute i lägenheten återfinns uttag med motsvarande siffra.. Exempel Uttag i kök märkt nr 1 motsvarar uttag i uttags panel nr 1. För att koppla ut funktion till aktuellt rum (kök). Ansluts patchkabel i aktivutrustning andra änden på patchkabel i uttags panel nr 1. I uttag märkt 1 i kök ansluts den aktuella apparaten för den funktion man korskopplat fram. Gällande anslutning i aktiva komponenter operatörs instruktioner. och apparater se leverantör eller Bravida ansvarar ej för leverantör eller operatörs utrustningar funktioner. eller

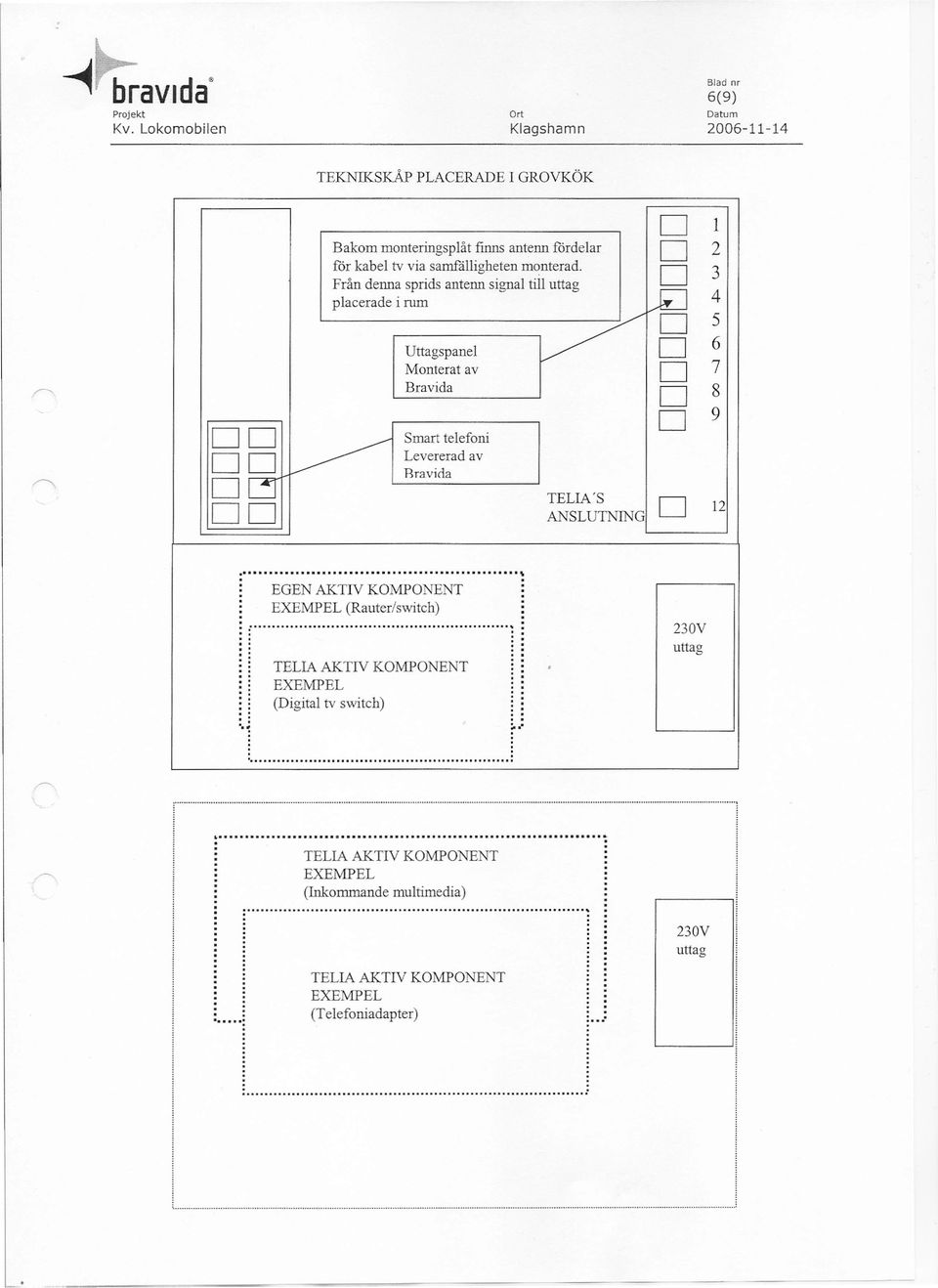

6 6(9) TEKNIKSKÅP PLACERADE I GROVKÖK o 1 Bakom monteringsplåt finns antenn fördelar O 2 för kabel tv via samfålligheten monterad. O 3 Från denna sprids antenn signal till uttag 1-5 placerade i rum 4./ 5 V Uttagspanel O 6 Monterat av O 7 Bravida O 8 O O t.>: Smart telefoni Levererad av O O Bravida 0[3 TELIA'S ANSLUTNING O O O 9 O 12 sl.i I " EGEN AKTIV KOMPONENT EXEMPEL (Rauter/switch)... " TELIA AKTIV KOMPONENT. EXEMPEL (Digital tv switch) '. ~ '... : 230V uttag r. ~~... ~... ~... ~...~....~.... ~ ~ ~~ ~.~ ~ ~ ~ ~~ ~ :.~ ~~...~.. 1 TELIA AKTIV KOMPONE EXEMPEL (Inkommande multimedia) T 230V uttag TELIA AKTIV KOMP O EXEMPEL (Telefoniadapter) ENT \ -.

7 z ~ bravida Projekt 7(9) Oatum Exempel på olika typer av kopplingar i teleanläggning Anslutning av Tv, video, radio till kabel tv nät. Antennuttag märkt Tv ansluts tv eller video. Anslut utrustning med levererad anslutningskabel till huset. Antennuttag märkt R ansluts radio. Beakta alltid apparatens (tv, video, radio etc handhavande instruktionerer. Bravida ansvarar ej för ansluten utrustning till kabel tv nät. Anslutning av telefoni. Telias inkommande uttag (1) i denna ansluts anslutnings kabel till (2) Telias multimedia (3)( i denna aktiva komponent kan följande beställda tjänster plockas ut. Telefoni, Bredband, Digital Tv.) Från mulimedia boxens (3) telefoni utgång till (4) Telefoniadapter. Från telefoniadapter (4) till smart telefoni (6) med kabel (5) märkt telefoni i nedreskåpet (fastmonterad kabel). Från smart telefoni (6) ansluts (7) dom rum man vill koppla upp en telefon via uttagspanel (8). I rummets uttag (9) ansluts telefon, fax. Viktigt att tänka på att telefon eller fax måste ha en anslutnings kabel med 8 polig Rj 45 i den ände som skall kopplas in i uttag. Beakta alltid leverantörers beskrivningar och 'tekniska funktioner. I denna anläggning Telias instruktioner. Bravida ansvarar ej för felaktigt anslutna utrustningar eller fel på inkopplade apparater. ', l Exem el flödes schema: D 4 3

8 8(9) Bredband Telias inkommande uttag (1) i denna ansluts anslutnings kabel till (2) Telias multimedia (3)( i denna aktiva komponent kan följande beställda tjänster plockas ut. Telefoni, Bredband, Digital Tv.) Från mulimedia boxens (3) Data utgång till Rauter/switch (4) (om man skall ansluta mer än en dator).från rauter/swltch (4) ansluts dom rum man vill koppla upp en dator via uttagspanel (5). I rummets uttag (6) ansluts dator, printer etc.. Vid uppkoppling av endast en dator behövs ingen reuter/switch. Beakta alltid leverantörers beskrivningar och tekniska funktioner innan utrustning ansluts. I denna anläggning Telias instruktioner. Bravida ansvarar ej för felaktigt anslutna utrustningar eller fel på inkopplade apparater. r~ ~ E?!!.l.P.~L. f.i.9..g.e??.?..<::.h.e?.!!.l.9...:...., Digital tv via bredband Se Telias instruktioner typ av utrustning. Kopplings funktionen i samma princip som bredbands uppkoppling men annan utrustning.

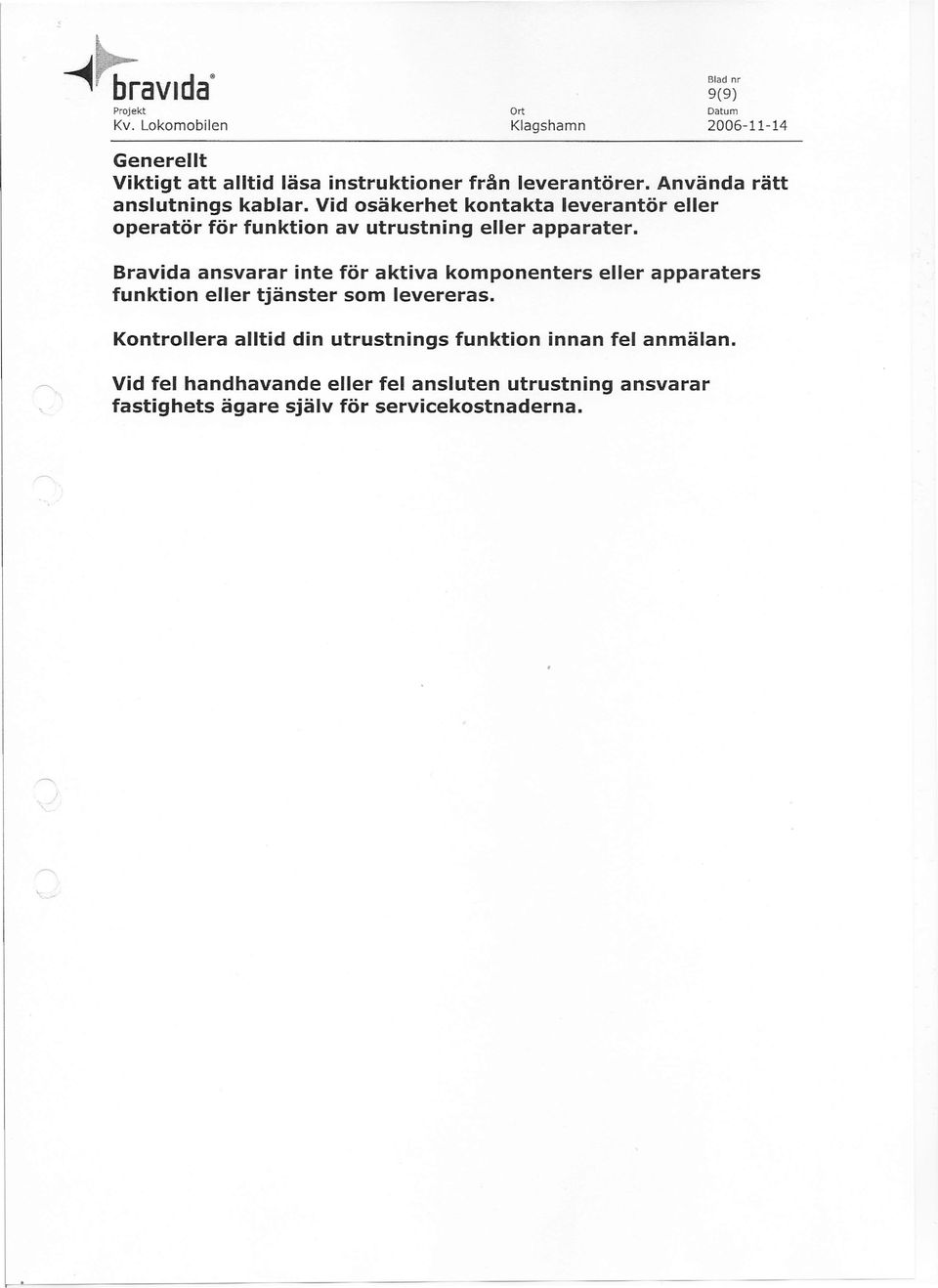

9 -f bravida Projekt 9(9) Generellt Viktigt att alltid läsa instruktioner från leverantörer. Använda rätt anslutnings kablar. Vid osäkerhet kontakta leverantör eller operatör för funktion av utrustning eller apparater. Bravida ansvarar inte för aktiva komponenters eller apparaters funktion eller tjänster som levereras. Kontrollera alltid din utrustnings funktion innan fel anmälan. ~ Vid fel handhavande eller fel ansluten utrustning ansvarar fastighets ägare själv för servicekostnaderna.
