1 Fastighetsnätets uppbyggnad Vi skall försöka förklara hur fibernätet ansluts till huset och ge exempel på hur man kan bygga sitt eget nät inomhus. OBSERVERA ATT BILDERNA GER EXEMPEL HUR DE OLIKA KOMPONENTERNA KAN SE UT Optisk fiberkabel är som namnet säger en kabel som innehåller optik, dvs. man leder ljus genom kabeln i motsats till koppartråd som överför elektriska impulser. Fibrerna består av glas eller plast. För att dator, telefon, tv, telefon osv. skall kunna kopplas ihop med optisk fiber måste ljuset omvandlas till elektriska impulser. Detta görs i en mediekonverter. Exempel på hur ett eget nätverk kan se ut: 1

2 Utrustningen som kommer att installeras i fastigheterna kan se ut så här. Bilden är på utrustning som har installerats i Brändö och Kumlinge För den som förut har ADSL är principen den samma, i stället för ADSL-modem har det nu kommit en mediekonverter och därifrån fortsätter man med sitt eget nät. Från mediekonvertern fortsätter man med så kallad nätverkskabel (ethernetkabel cat 5 eller cat 6). Kabeln påminner om inomhus telefonkabel men för att överföra data måste man använda nätverkskabel. Kontakterna på kabeln har 8 stift och kallas RJ45 Färdig nätverkskabel finns att köpa i olika längder, t.ex. 0,5, 1, 2, 5, 10, 15, 20, 25 m Det enklaste sättet att koppla in sin dator är att från mediekonvertern dra en färdig nätverkskabel till en dator, alla nyare datorer har inbyggd nätverksanslutning. 2

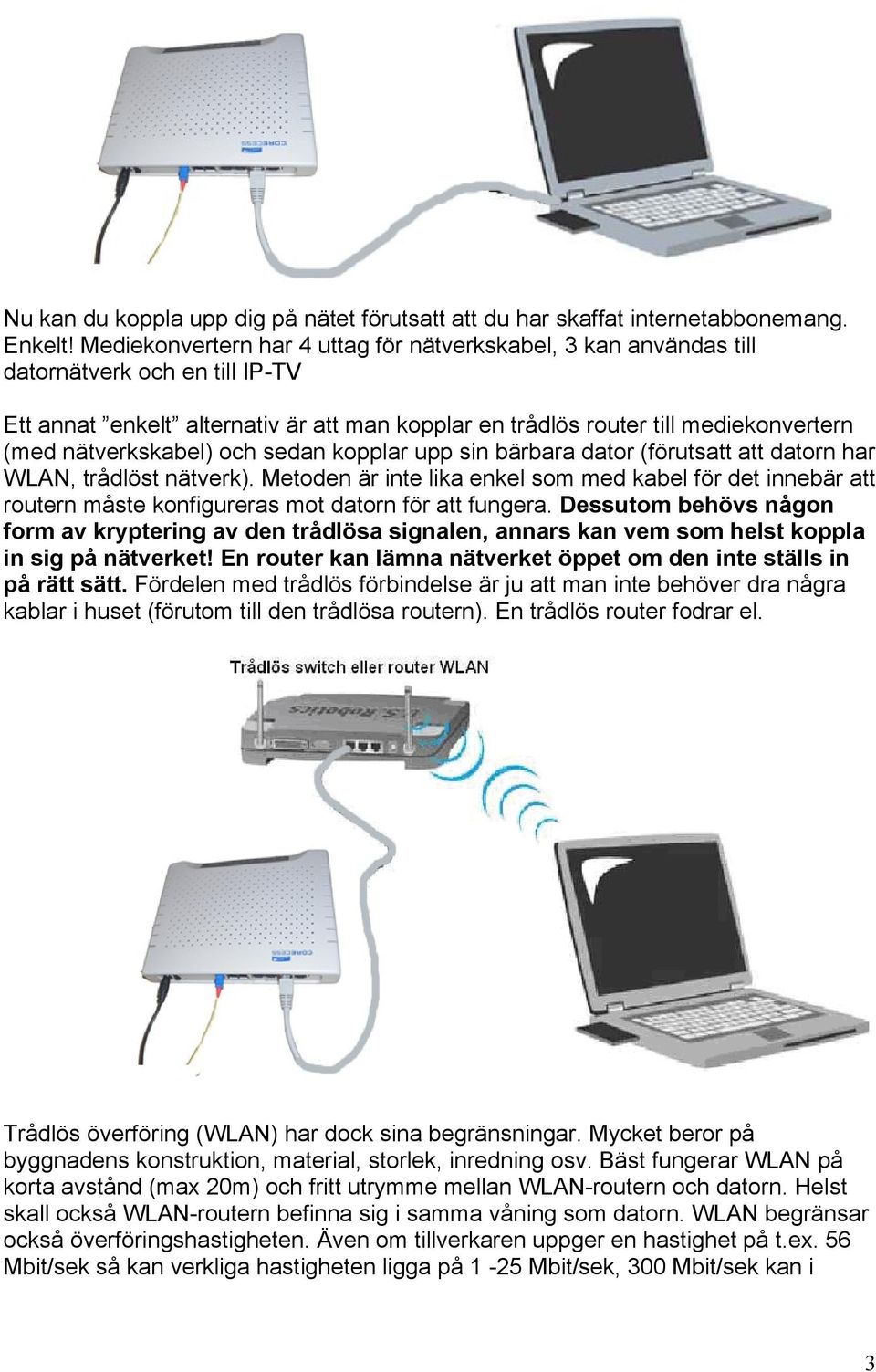

3 Nu kan du koppla upp dig på nätet förutsatt att du har skaffat internetabbonemang. Enkelt! Mediekonvertern har 4 uttag för nätverkskabel, 3 kan användas till datornätverk och en till IP-TV Ett annat enkelt alternativ är att man kopplar en trådlös router till mediekonvertern (med nätverkskabel) och sedan kopplar upp sin bärbara dator (förutsatt att datorn har WLAN, trådlöst nätverk). Metoden är inte lika enkel som med kabel för det innebär att routern måste konfigureras mot datorn för att fungera. Dessutom behövs någon form av kryptering av den trådlösa signalen, annars kan vem som helst koppla in sig på nätverket! En router kan lämna nätverket öppet om den inte ställs in på rätt sätt. Fördelen med trådlös förbindelse är ju att man inte behöver dra några kablar i huset (förutom till den trådlösa routern). En trådlös router fodrar el. Trådlös överföring (WLAN) har dock sina begränsningar. Mycket beror på byggnadens konstruktion, material, storlek, inredning osv. Bäst fungerar WLAN på korta avstånd (max 20m) och fritt utrymme mellan WLAN-routern och datorn. Helst skall också WLAN-routern befinna sig i samma våning som datorn. WLAN begränsar också överföringshastigheten. Även om tillverkaren uppger en hastighet på t.ex. 56 Mbit/sek så kan verkliga hastigheten ligga på 1-25 Mbit/sek, 300 Mbit/sek kan i 3

4 vekligheten betyda 5 50 Mbit/sek. Kom ihåg att vi har möjlighet till 100 Mbit/sek anslutning! Vi rekommenderar att WLAN används i samband med bärbara datorer där man har behov av att använda datorn på olika ställen t.ex. man flyttar datorn emellan köket, vardagsrummet, trädgården osv. Det är förstås fritt fram för var och en att experimentera sig fram hur WLAN fungerar i sitt eget hus. Nätverk via eluttaget Det är också möjligt att använda fastighetens elnät för dataöverföring. Man kopplar in en adapter i ett eluttag t.ex i källaren och en adapter i övre våningen. Adaptern har ingångar för vanlig nätverkskabel (RJ45). Så här kan ett adapterpar se ut Liksom trådlös överföring har också överföring via elnätet sina begränsningar. Mycket beror på elnätets uppbyggnad, ledningarnas kvalitet osv. Det är bäst att prova sig fram, det finns inga garantier att det fungerar ordentligt. Störningar av andra elapparater kan också förekomma. Tekniken passar där man inte är beroende av vare sig hög eller stabil överföringshastighet och där det är svårt att dra kabel. Att bygga eget lokalt nätverk Om man själv vill bygga ett lokalt nätverk (tekniken heter Ethernet och är över 30 år gammal) kan man kan skaffa nätverkskabel i metervara och dra kabeln själv. Kabeln heter egentligen Cat 5 eller Cat 6. Cat 5 kabeln har en överföringshastighet på 100 Mbit/sek, Cat 6 klarar av 1 Gbit/sek. Det är lite prisskillnad på de olika kablarna men vi rekommenderar att när man gör fast installation av kabel så skall man använda Cat 6, man kan då vara säker på att den fungerar i många år framöver. Förutom kabel behöver man kontakter och pressverktyg. Kabeln ser ut så här, är ca 5-6mm tjock. RJ45 kontakt och vägguttag kan se ut så här 4

5 Pressverktyg för kabel och vägguttag kan se ut så här Det är en hel del petjobb att koppla ihop kontakter och uttag med kablarna. Det kan vara besvärligt men är inte omöjligt. Man kan också dra kablarna själv eller be någon annan koppla ihop dem. Om man behöver förgrena kabeln behövs en switch. En sådan behöver el. Den på bilden har 8 portar vilket betyder att en port används av den inkommande kabeln och 7 kan användas för utgående kablar. Ethernet fungerar upp till 100 m (i praktiken upp till ca 50 m med full hastighet), vilket betyder att i ett normalt egnahemshus finns vanligtvis inga begränsningar. Man kan också grena med en router kombinerad med switch och WLAN Rekommendation Man kan kombinera fast nätverk med trådlöst WLAN och överföring via elnätet. - Dra nätverkskabel till hemmakontoret och platser där du behöver säker uppkoppling. ANVÄND NÄTVERKSKABEL DÄR DET ÄR MÖJLIGT - Om du tänker se på tv via nätet, dra skild nätverkskabel till tv:n direkt från mediekonvertern. ANVÄND INTE TRÅDLÖST WLAN TILL TV, DET KOMMER TROLIGEN INTE ATT FUNGERA. - Överföring via elnätet kan dras t.ex. till en vindskammare eller där det är besvärligt att dra kabel. - Använd trådlöst WLAN till bärbara datorn som du flyttar omkring! Brändö-Kumlinge Fiber
