2 Välkommen till NAV(N)ET kabel-tv Du har nu tillgång till en stor mängd TV-kanaler, både analoga och digitala. Baspaketet i NAV(N)ET kabel-tv från Vaggeryds Energi innehåller 28 kanaler -alla sänds digitalt, merparten sänds aven analogt. 20 kanaler sänds både analogt och digitalt. För att se dessa kanaler behöver du inget annat än din TV. En del kanaler sänds enbart digitalt. För att se dessa kanaler behöver du ha en TV med inbyggd digitalbox, alternativt ansluta din TV till en separat digitalbox. En del kanaler är kodade digitalt, men fria analogt och en del är kodade digitalt och kan inte ses analogt. För att se dessa kanaler behöver du vårt programkort som kodar av kanalen samt vår digitalbox eller vår CA-modul att stoppa kortet i. För att se HD kanaler krävs att din TV är HD Ready, du behöver även ha vårt programkort som knyts till vår Digitalbox HD eller vår CA-modul. OBS! för att se HD kanaler med CA-modulen måste din TV även stödja standarden CI+. Tilläggsutbud Du kan välja till fler kanaler från vår färdigmixade tilläggspaket eller handplocka och lägga till styckvis från vår á la carte meny. Alla tilläggspaketen sänds digitalt. För att se dess kanaler behövs ett aktivt programkort och en digitalbox, alternativt en CAmodul

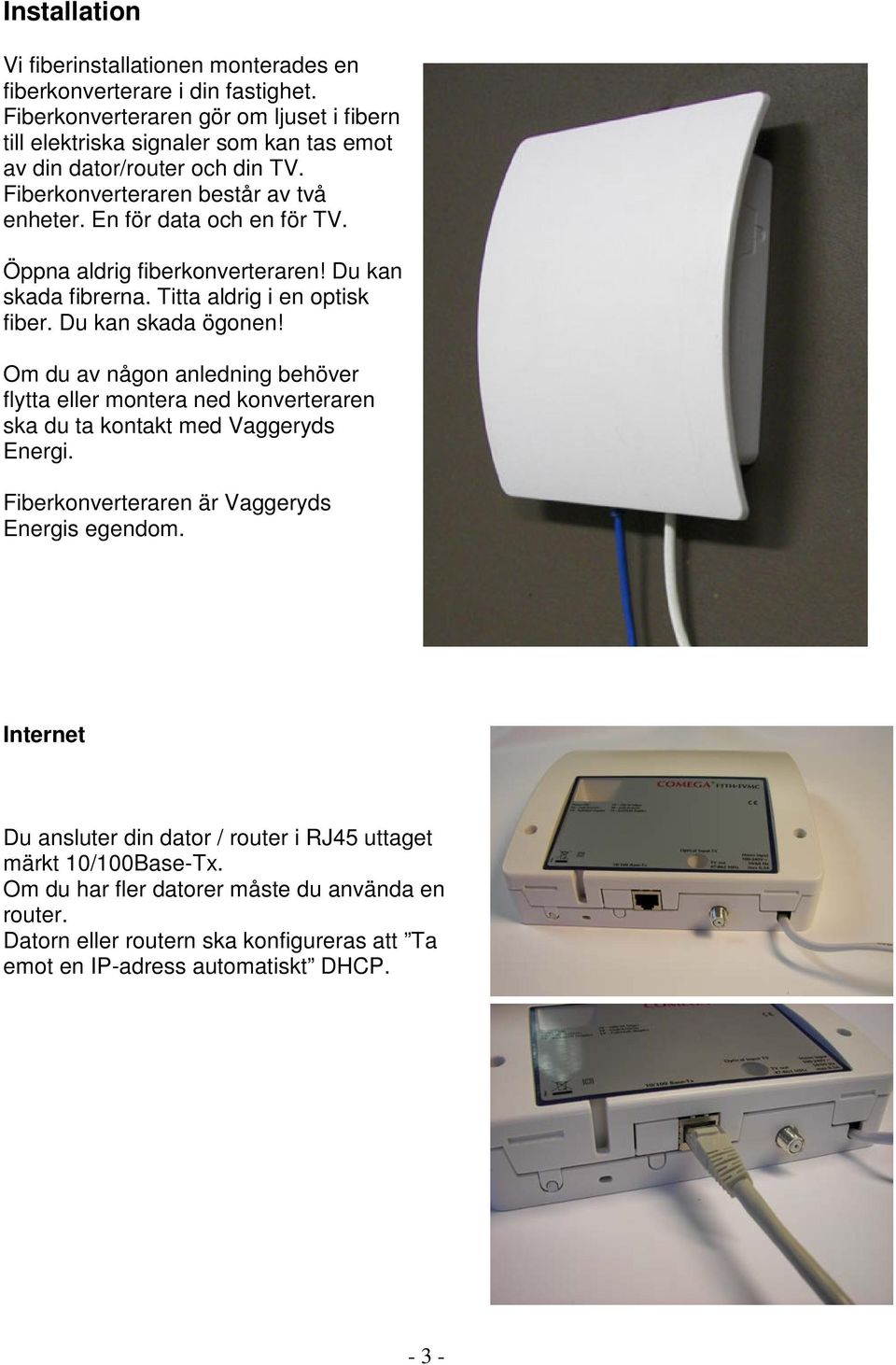

3 Installation Vi fiberinstallationen monterades en fiberkonverterare i din fastighet. Fiberkonverteraren gör om ljuset i fibern till elektriska signaler som kan tas emot av din dator/router och din TV. Fiberkonverteraren består av två enheter. En för data och en för TV. Öppna aldrig fiberkonverteraren! Du kan skada fibrerna. Titta aldrig i en optisk fiber. Du kan skada ögonen! Om du av någon anledning behöver flytta eller montera ned konverteraren ska du ta kontakt med Vaggeryds Energi. Fiberkonverteraren är Vaggeryds Energis egendom. Internet Du ansluter din dator / router i RJ45 uttaget märkt 10/100Base-Tx. Om du har fler datorer måste du använda en router. Datorn eller routern ska konfigureras att Ta emot en IP-adress automatiskt DHCP

4 Kabel-TV TV-nätet ansluter du på den gängade kontakten. Här ska du använda en sk. F-kontakt. Dra åt F-kontakten så att det inte glappar Var noga med uppskalning av kabeln F-kontakten gängas över skärmen

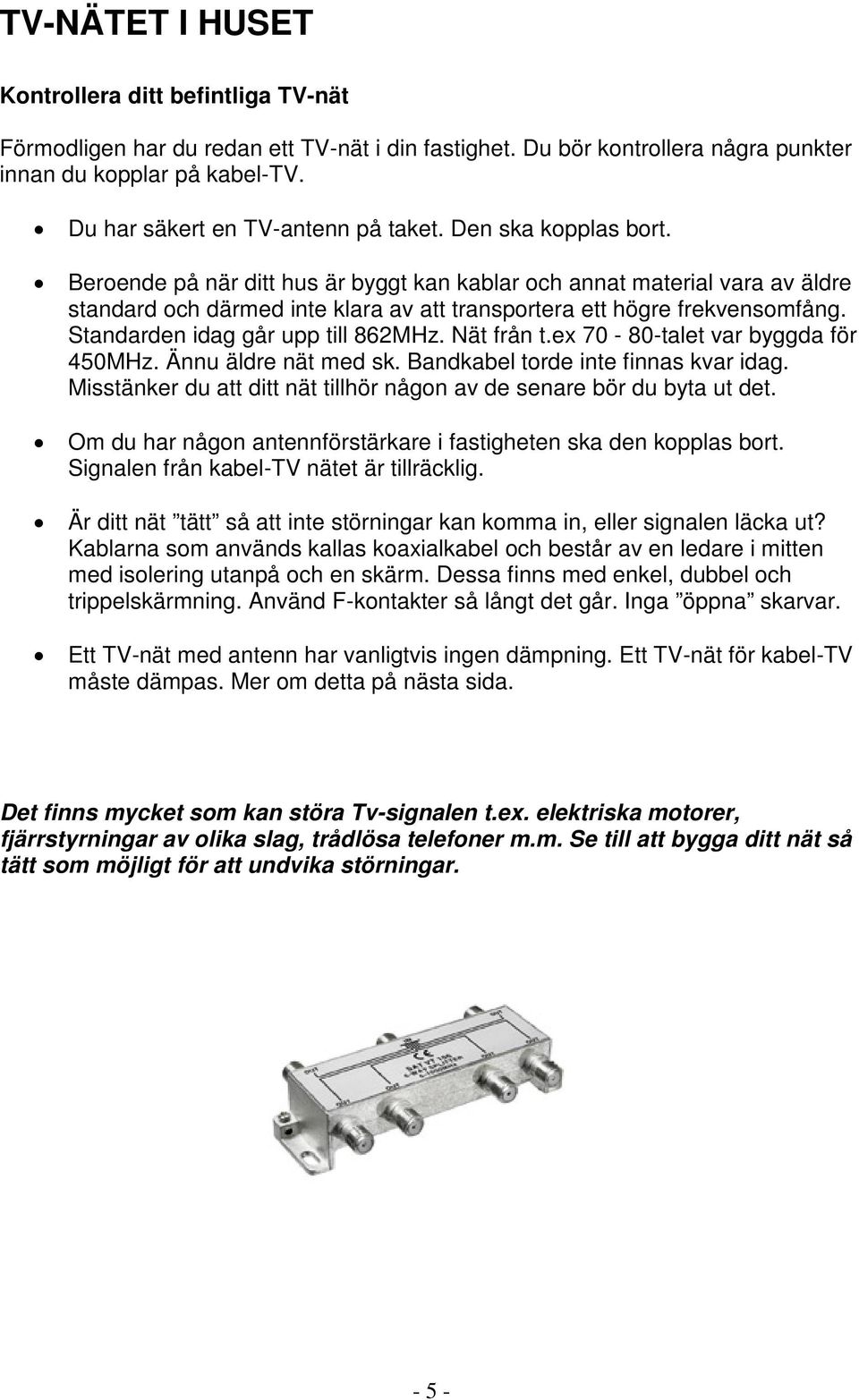

5 TV-NÄTET I HUSET Kontrollera ditt befintliga TV-nät Förmodligen har du redan ett TV-nät i din fastighet. Du bör kontrollera några punkter innan du kopplar på kabel-tv. Du har säkert en TV-antenn på taket. Den ska kopplas bort. Beroende på när ditt hus är byggt kan kablar och annat material vara av äldre standard och därmed inte klara av att transportera ett högre frekvensomfång. Standarden idag går upp till 862MHz. Nät från t.ex talet var byggda för 450MHz. Ännu äldre nät med sk. Bandkabel torde inte finnas kvar idag. Misstänker du att ditt nät tillhör någon av de senare bör du byta ut det. Om du har någon antennförstärkare i fastigheten ska den kopplas bort. Signalen från kabel-tv nätet är tillräcklig. Är ditt nät tätt så att inte störningar kan komma in, eller signalen läcka ut? Kablarna som används kallas koaxialkabel och består av en ledare i mitten med isolering utanpå och en skärm. Dessa finns med enkel, dubbel och trippelskärmning. Använd F-kontakter så långt det går. Inga öppna skarvar. Ett TV-nät med antenn har vanligtvis ingen dämpning. Ett TV-nät för kabel-tv måste dämpas. Mer om detta på nästa sida. Det finns mycket som kan störa Tv-signalen t.ex. elektriska motorer, fjärrstyrningar av olika slag, trådlösa telefoner m.m. Se till att bygga ditt nät så tätt som möjligt för att undvika störningar

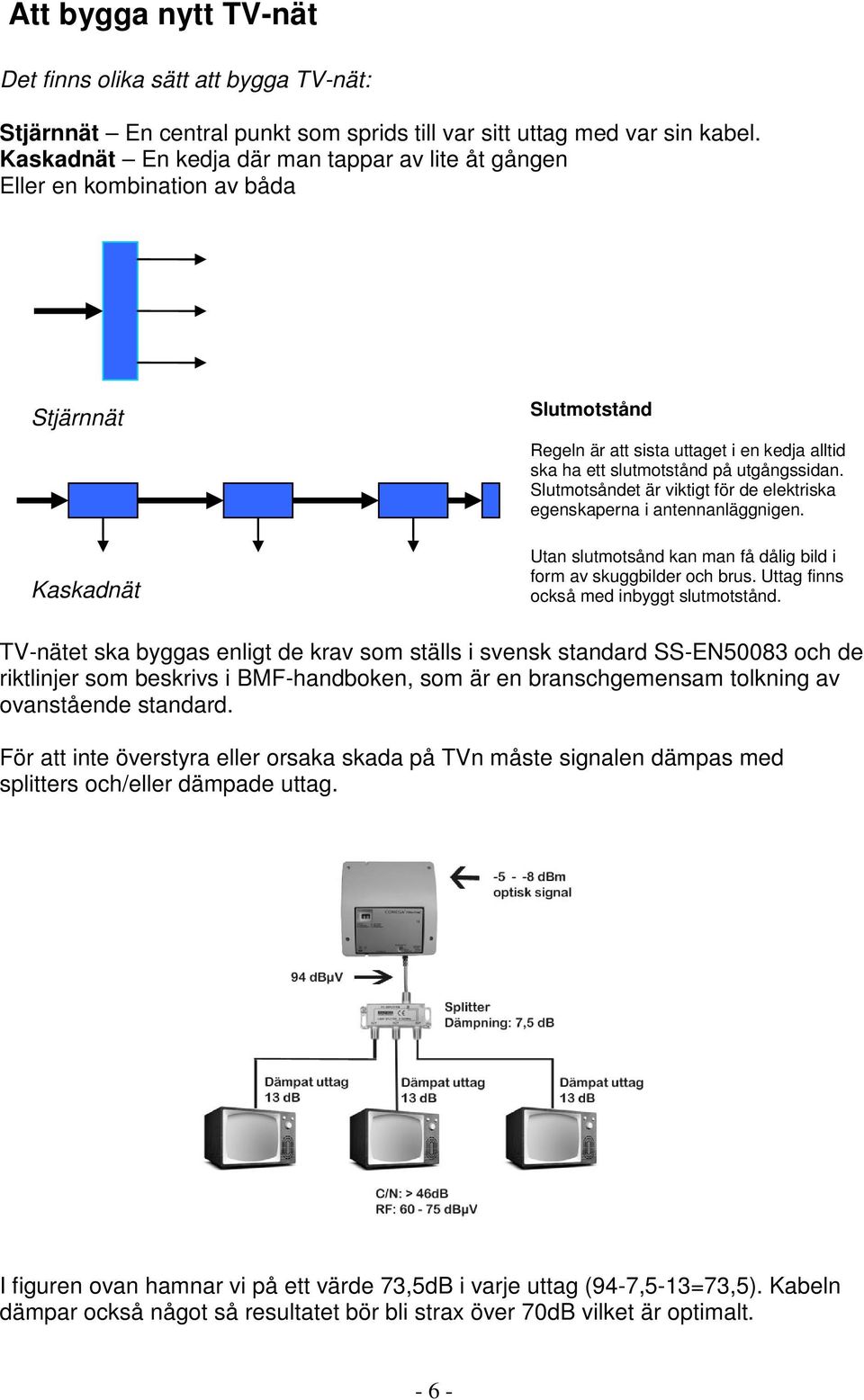

6 Att bygga nytt TV-nät Det finns olika sätt att bygga TV-nät: Stjärnnät En central punkt som sprids till var sitt uttag med var sin kabel. Kaskadnät En kedja där man tappar av lite åt gången Eller en kombination av båda Stjärnnät Kaskadnät Slutmotstånd Regeln är att sista uttaget i en kedja alltid ska ha ett slutmotstånd på utgångssidan. Slutmotsåndet är viktigt för de elektriska egenskaperna i antennanläggnigen. Utan slutmotsånd kan man få dålig bild i form av skuggbilder och brus. Uttag finns också med inbyggt slutmotstånd. TV-nätet ska byggas enligt de krav som ställs i svensk standard SS-EN50083 och de riktlinjer som beskrivs i BMF-handboken, som är en branschgemensam tolkning av ovanstående standard. För att inte överstyra eller orsaka skada på TVn måste signalen dämpas med splitters och/eller dämpade uttag. I figuren ovan hamnar vi på ett värde 73,5dB i varje uttag (94-7,5-13=73,5). Kabeln dämpar också något så resultatet bör bli strax över 70dB vilket är optimalt

7 FELSÖKNING, TIPS & TRIX På konverteraren finns några lysdioder som kan ge en vägledning vi felsökning. Hastighet kopparsida Power Länk fibersida Hel/halv duplex fibersida Länk kopparsida Hel/halv duplex kopparsida Optisk TV signal in Power lampan släckt Kontrollera att det är spänning i vägguttaget Uttaget har spänning. Kontakta Vaggeryds Energi Länk fibersida släckt Kontakta Vaggeryds Energi Länk kopparsida släckt Optisk signal grön Kontrollera din dator/router Signalen OK Optisk signal röd Signalen dålig eller borta Kontakta Vaggeryds Energi Jorda din utrustning Var noga med att jorda all din utrustning i ett jordat uttag anslutet till fastighetens elcentral. All utrustning (Dator, TV m.m) som har jordstift i kontakten ska sitta i ett jordat vägguttag

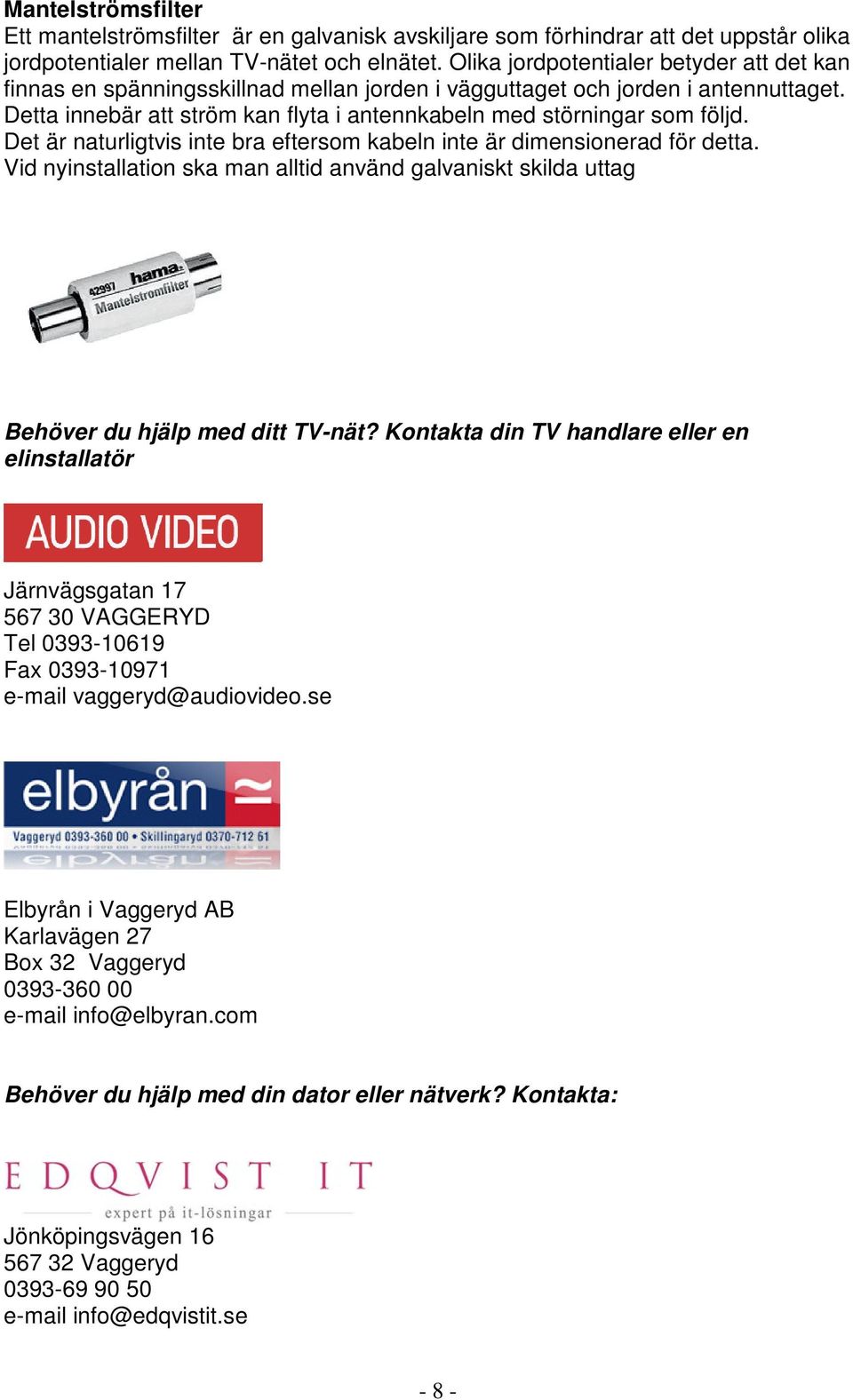

8 Mantelströmsfilter Ett mantelströmsfilter är en galvanisk avskiljare som förhindrar att det uppstår olika jordpotentialer mellan TV-nätet och elnätet. Olika jordpotentialer betyder att det kan finnas en spänningsskillnad mellan jorden i vägguttaget och jorden i antennuttaget. Detta innebär att ström kan flyta i antennkabeln med störningar som följd. Det är naturligtvis inte bra eftersom kabeln inte är dimensionerad för detta. Vid nyinstallation ska man alltid använd galvaniskt skilda uttag Behöver du hjälp med ditt TV-nät? Kontakta din TV handlare eller en elinstallatör Järnvägsgatan VAGGERYD Tel Fax vaggeryd@audiovideo.se Elbyrån i Vaggeryd AB Karlavägen 27 Box 32 Vaggeryd info@elbyran.com Behöver du hjälp med din dator eller nätverk? Kontakta: Jönköpingsvägen Vaggeryd info@edqvistit.se - 8 -
