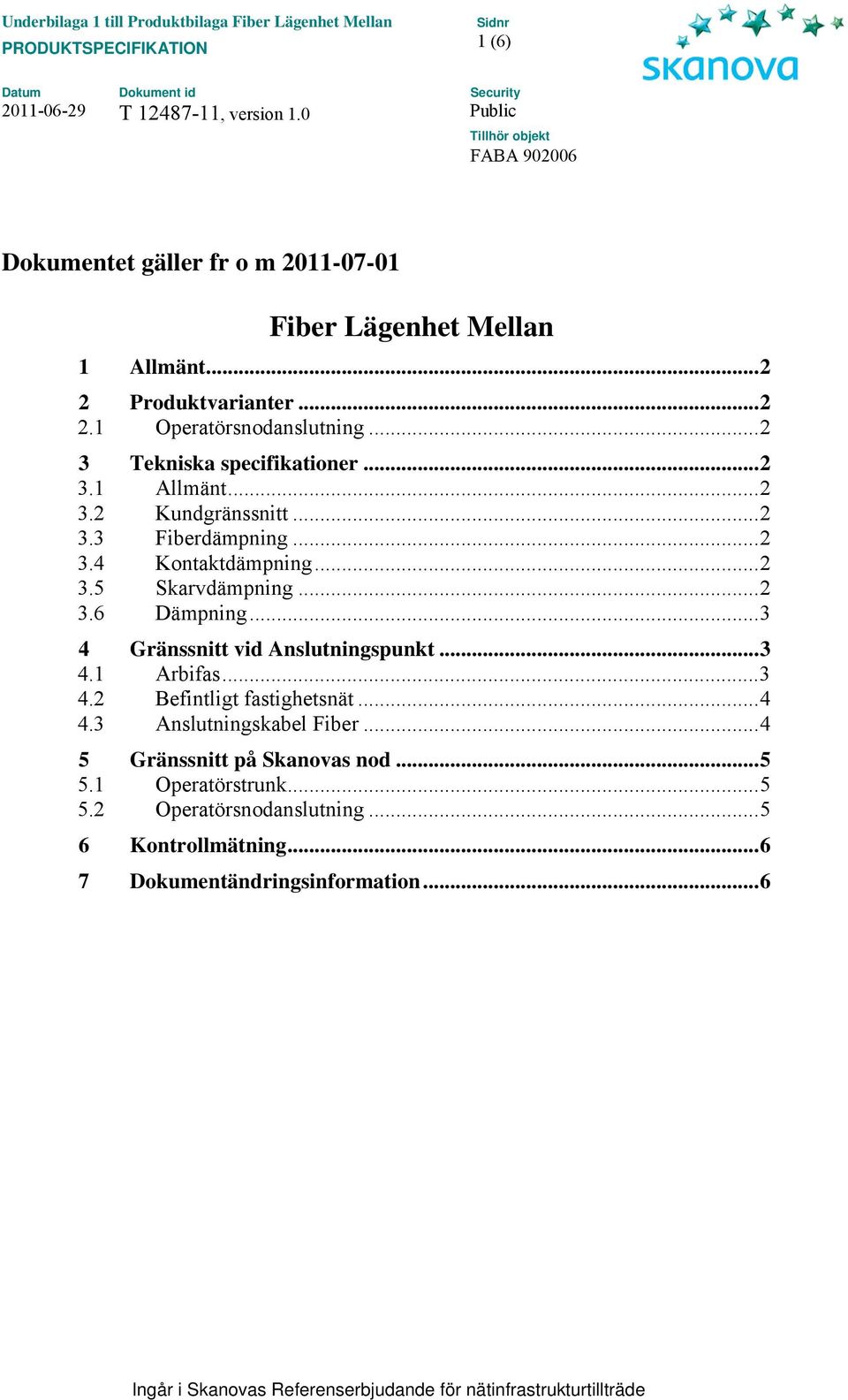

1 1 (6) Dokumentet gäller fr o m Fiber Lägenhet Mellan 1 Allmänt Produktvarianter Operatörsnodanslutning Tekniska specifikationer Allmänt Kundgränssnitt Fiberdämpning Kontaktdämpning Skarvdämpning Dämpning Gränssnitt vid Anslutningspunkt Arbifas Befintligt fastighetsnät Anslutningskabel Fiber Gränssnitt på Skanovas nod Operatörstrunk Operatörsnodanslutning Kontrollmätning Dokumentändringsinformation...6

2 2 (6) 1 Allmänt Produkten är en uthyrd förbindelse som baseras på ett fiberpar Förbindelsen kan vara framdragen enbart i accessnät eller i access- och transportnät. 2 Produktvarianter 2.1 Operatörsnodanslutning En Operatörsnodanslutning ger Operatören möjlighet att beställa Produkten med varianten Nod-Kund utan att hyra Samlokalisering eller Inplacering på Skanovas nod Operatörsnodanslutning kan beställas mellan Skanovas nod och Operatörens nod inom samma UTO. Operatörsnodanslutningen levereras i dimensionerna 12, 24, 48, eller 96 fiberpar. En Operatörsnodanslutning får endast användas för att sammanbinda Operatörens nod med en Produkt som Operatören hyrt från Tillträdespunkten. Sammankopplingen i Tillträdespunkten utförs av Skanova. 3 Tekniska specifikationer 3.1 Allmänt Produkten utgörs av ett fiberpar av typ singelmode ITU-T G Kundgränssnitt Anslutningsgränssnittet utgörs som standard av SC/PC-kontakter i -enhet. 3.3 Fiberdämpning Medelvärde i kabel för respektive våglängdsområde, inklusive skarvdämpning., exklusive kontaktdämpning nm: 0,40 db/km nm: 0.28 db/km nm: 0,40 db/km 3.4 Kontaktdämpning Medelvärde för dämpningen i en kontaktpunkt är 0,25 db, maxdämpning är 0,5 db 3.5 Skarvdämpning Medeldämpning för svetsskarv är 0,1 db, maxdämpning 0,4 db.

3 3 (6) 3.6 Dämpning Inom ett UTO överskrider inte dämpningen i en förbindelse 7 db. 4 Gränssnitt vid Anslutningspunkt Produkten terminerar med en kontakt av typ SC/PC, ofta i ett optiskt distributionsfält (),. Operatören ska när Produkten beställs välja mellan följande alternativ för anslutning. Arbifas (Arbete i Fastighetsnät). Anslutning till Skanovas av fiberpar i befintligt fastighetsnät. Anslutningskabel Fiber av tillämplig längd (se PRISLISTA). 4.1 Arbifas Enligt villkor och prislista för Arbifas. Utrustning Fiberkabel Arbifas Fiber Reglerad Produkt

4 4 (6) 4.2 Befintligt fastighetsnät Anslutning till Skanovas av fiberpar i befintligt fastighetsnät. Utrustning Fiberkabel Befintligt fastighetsnät Reglerad Produkt Vid val av anslutning av fiberpar i befintligt fastighetsnät till Skanovas, ska Operatören vid Beställningen ange nummer på det fiberpar i fastighetsnätet som ska anslutas. 4.3 Anslutningskabel Fiber Pris framgår av bilagan PRISLISTA. Anslutningskabel Fiber terminerar med en kontakt av typ SC/PC. Anslutningskabel 0,5 m Anslutningskabel 1 m Anslutningskabel 3 m Anslutningskabel 5 m Anslutningskabel 10 m En Anslutningskabel Fiber levereras alternativt i två separata anslutningskablar, eller i en anslutningskabel för två fibrer (dubbelkabel).

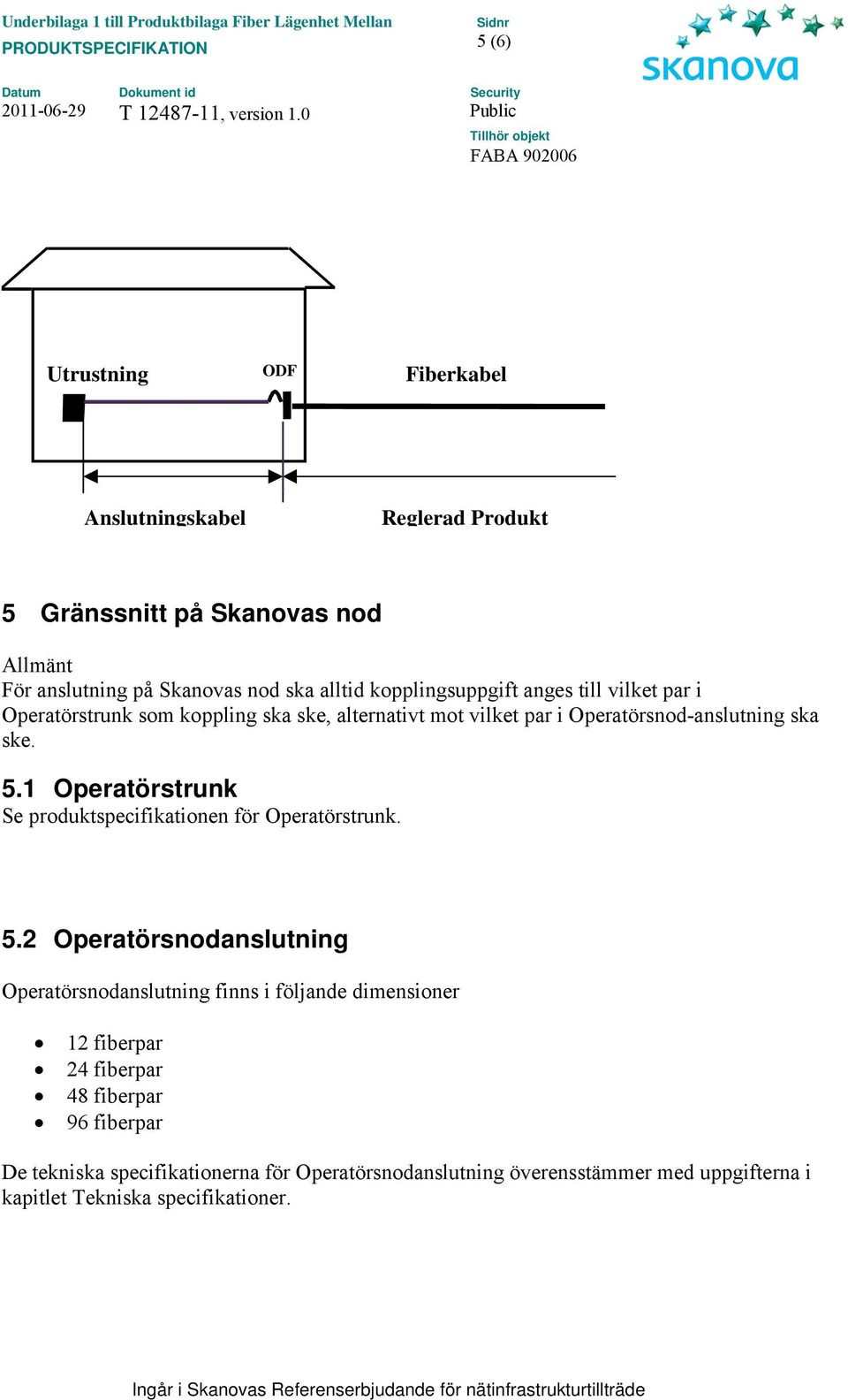

5 5 (6) Utrustning Fiberkabel Anslutningskabel Reglerad Produkt 5 Gränssnitt på Skanovas nod Allmänt För anslutning på Skanovas nod ska alltid kopplingsuppgift anges till vilket par i Operatörstrunk som koppling ska ske, alternativt mot vilket par i Operatörsnod-anslutning ska ske. 5.1 Operatörstrunk Se produktspecifikationen för Operatörstrunk. 5.2 Operatörsnodanslutning Operatörsnodanslutning finns i följande dimensioner 12 fiberpar 24 fiberpar 48 fiberpar 96 fiberpar De tekniska specifikationerna för Operatörsnodanslutning överensstämmer med uppgifterna i kapitlet Tekniska specifikationer.

6 6 (6) Operatör Skanovas telestation Slutkund Operatörens utrustning AP AP Skanova Operatörsnodanslutning Reglerad produkt 6 Kontrollmätning I samband med leverans görs en mätning av totaldämpningen för den uppkopplade förbindelsen. Dämpningsmätningen görs vid 1310 nm och 1550 nm och ett protokoll överlämnas till Operatören. Debiteringsvarianten Kundadress-Debiteringspunkt som kopplas mot fiberpar i Operatörsnodanslutning mäts i sin helhet, inklusive fiberparet i Operatörsnodanslutningen. 7 Dokumentändringsinformation Här informeras kortfattat om ändringar som har införts sedan föregående version av detta dokument.
