1 Skanova Fiber 2009 Vår fiberprodukt som ständigt utvecklas T

2 Bildspelet är indelat i: Bild Allmänt 1-11 Pris Tillval Andra Produkter Hjälpmedel T

3 Begrepp UTO och FMO Ett upptagningsområde (UTO) ligger inom ett FiberMarknadsOmråde (FMO) Inkluderar underliggande KC Vad är ett FMO? Ett område med bra nätförutsättningar Ett område med slutkundspotential Koppling mellan utvalda UTO:n inom ett FMO där förutsättningarna är goda 3 T

4 Fiber i hela Sverige! Vi erbjuder en svartfiberprodukt till alla operatörer på svenska marknaden Produkten erbjuds inom drygt 100 orter (FMO) mot prislista I övriga Sverige mot offert Produkten erbjuds mellan: Två kundadresser Koordinater Kundadress och nod Noder 4 T

5 Specifikationer Svartfiberprodukt Standard single mode fiber enligt ITU-T rek. G.652 Kontakttyp SC/PC Servicetid som ingår Helgfri vardag Åtgärdstid som ingår 24 timmar 5 T

6 Fiber mellan noder Fiber mellan noder i transportnätet utanför FMO erbjuds mot offert Mellan orter Mellan FMO Fiber mellan noder inom ett FMO där UTOkoppling inte erbjuds till prislistepris, erbjuds mot offert 6 T

7 Leveranstider 8 veckors generell leveranstid 10 veckors leveranstid i Stockholms kommun 2 veckors leveranstid när det redan finns fiber till adressen Offerters giltighetstid Offerters giltighetstid är 60 dagar, undantaget offerters giltighetstid vid Snabbleverans som är 30 dagar 7 T

8 När fiber redan finns till adressen inom FMO Snabbleverans 10 dagar och engångsavgift kr, vid 5- och 10-årsavtal noll kr. Kanalisation finns på plats - ingen schakt på tomtmark Överlämningspunkt (ODF) finns på plats - inga tillstånd behövs från fastighetsägaren för att dra in fiber 8 T

9 Tillvalsmöjligheter Produktvarianter Förhandsbesked om dämpning Alternativt kontaktdon och reflexionsdämpnings-mätning Operatörsnodsanslutning Skild framföring i accessnätet Helsvetsning i transportnätet Andra Produkter ARBIFAS Service Operatörstrunk 9 T

10 Rabatter Stafflad rabattrappa baserad på fakturerade kvartalsavgifter Volymerna för Skanova Fiber och Skanova Fiber 2009 läggs samman i gemensam trappa Gamla fiberprodukter hjälper dig att få högre rabatt Parallellitetsrabatt På kvartalsavgiften På engångsavgiften vid samtidig beställning 10 T

11 Sammanfattning Vi erbjuder fiber i hela Sverige Pris direkt vid förfrågan inom FMO:er Offert utanför FMO:er Starkt servicekoncept Ständig utveckling av produkten Stor flexibilitet Många avtalstider Möjlighet att lösa avtalet utan avgift! När fiber redan finns: kort leveranstid och låg avgift Engångsavgift kr, vid 5- och 10-årsavtal noll kr Leveranstid 2 veckor Dessutom hög kvalitet och driftssäkerhet 11 T

12 12 T Pris

13 Prismodell Mot prislista inom FMO Tre prislistor (Stockholms innerstad, 20 större orter resp övriga landet) Mot offert i resten av landet Avtalstider på 1,2,3,5,och 10 år Längre avtalstid lägre pris Priset består av engångsavgift och kvartalsavgift Kvartalsavgiften = fast pris (en konstant) + pris/m baserat på fågelvägsavstånd till eller mellan debiteringspunkter Konstanten + meterpriset i kvartalsavgiften beroende av geografi, förbindelsetyp och avtalstid 13 T

14 Ang. Schakt på tomtmark Produkten omfattar generellt framföring av förbindelsen fram till fastighetens Anslutningspunkt. På tomtmark ingår schakt, kanalisation, håltagning och återställning fram till Anslutningspunkten i produktens pris. Vid offerter kan andra villkor specificeras. 14 T

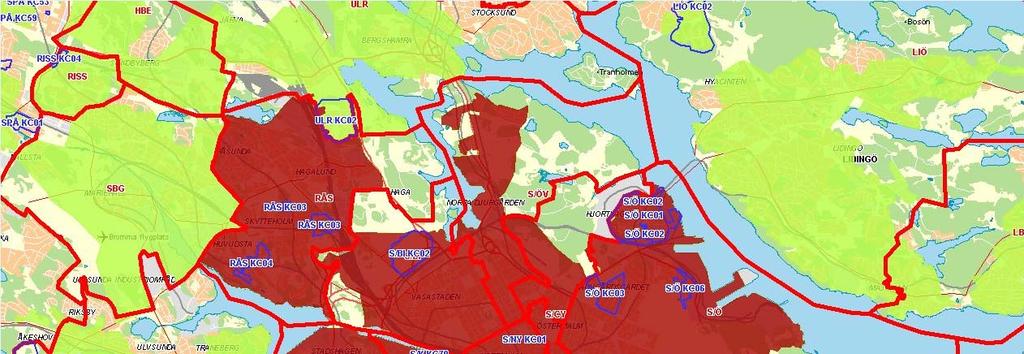

15 15 T Rött Prislisteområde

16 Prislista Grön: 20 större städer + Stockholm Övriga Sverige: Prislista Gul Göteborg Malmö Uppsala Örebro Linköping Norrköping Sundsvall Östersund Borås Kalmar Helsingborg Jönköping Lund Umeå Uddevalla Vänersborg Västerås Gävle Karlstad Halmstad Stockholm Handen Danderyd Täby 16 T

17 En kund-kund Det gulmarkerade förbindelse området är hela FMO mellan Kund Karlstad. 1 och Kund 2 kan levereras som Skanova Fiber 2009 (över två olika UTO). Kund 4 Inom FMO Karlstad erbjuds En kund-kund förbindelse UTO-överskridande mellan Kund 3 och Kund 4 förbindelser tillskanova pris enligt levereras som Fiber prislista inom området som 2009 mot offert eftersom UTOavgränsas av den svarta överskridande förbindelser streckade linjen (GLK, KS, KPR). inte erbjuds till noden SRE. Kund 3 Kund 1 Kund 2 17 T

18 Prisberäkning Kund-kund max tre delsträckor Kund-nod (kund DP) Ev nod-nod (DP DP) (kan gå mellan UTO inom vissa FMO) Nod-kund (DP kund) Kund-nod max två delsträckor Kund-nod (kund DP) Ev nod-nod (DP DP) (kan gå mellan UTO inom vissa FMO) Nod-nod max en delsträcka Nod-nod (DP DP) (kan gå mellan UTO inom vissa FMO) DP = DebiteringsPunkt 18 T

19 Prisexempel: Kundadress D till Kundadress E Kund A Kund C Kund B DP3 DP1 DP2 Priset består av följande komponenter: - Engångsavgift - Fast kvartalsavgift (konstant) för kund-kund - Fågelvägsavståndet mellan Kund D och DP4. Kostnad beräknas enligt Accesspris / m - Fågelvägsavståndet mellan DP4 och Kund E. Kostnad beräknas enligt Accesspris / m DP4 Kund E Kund D DP = DebiteringsPunkt 19 T

20 Prisexempel: Kundadress C till Kundadress E Kund A Kund C Kund B DP3 DP1 DP2 Priset består av följande komponenter: - Engångsavgift - Fast kvartalsavgift (konstant) för kund-kund - Fågelvägsavståndet mellan Kund C och DP3. Kostnad beräknas enligt Accesspris / m - Fågelvägsavståndet mellan DP3 och DP4. Kostnad beräknas enligt Transportpris / m - Fågelvägsavståndet mellan DP4 och Kund E. Kostnad beräknas enligt Accesspris / m DP4 Kund E Kund D DP = DebiteringsPunkt 20 T

21 Prisexempel: Kundadress A till Kundadress C Kund A Kund C Kund B DP3 DP1 DP2 Priset består av följande komponenter: - Engångsavgift - Fast kvartalsavgift (konstant) för kund-kund - Fågelvägsavståndet mellan Kund A och DP1. Kostnad beräknas enligt Accesspris / m - Fågelvägsavståndet mellan DP1 och DP3. Kostnad beräknas enligt Transportpris / m - Fågelvägsavståndet mellan DP3 och Kund C. Kostnad beräknas enligt Accesspris / m DP4 Kund D Kund E DP = DebiteringsPunkt 21 T

22 Prisexempel: Kundadress E till DP4 Kund A Kund C Kund B DP3 DP1 DP2 Priset består av följande komponenter: - Engångsavgift - Fast kvartalsavgift (konstant) för kund-nod - Fågelvägsavståndet mellan Kund E och DP4. Kostnad beräknas enligt Accesspris / m - Fågelvägsavståndet mellan DP4 och DP1. Kostnad beräknas enligt Transportpris / m DP4 Kund E Kund D DP = DebiteringsPunkt 22 T

23 Prisexempel: Nod DP1 till Nod DP4 Kund A Kund C Kund B DP3 DP1 DP2 Priset består av följande komponenter: - Engångsavgift - Fast kvartalsavgift (konstant) för nod-nod - Fågelvägsavståndet mellan DP1 och DP4. Kostnad beräknas enligt Transportpris / m DP4 Kund E Kund D DP = DebiteringsPunkt 23 T

24 Prissättning Skild framföring Den primära förbindelsen erbjuds till pris enligt prislista om adresserna ligger inom FMO. Annars mot offert (enligt vanlig rutin) Den sekundära förbindelsen mot offert. 24 T

25 Rabatt vid parallella par för Skanova Fiber 2009 På engångsavgift Rabatt på engångsavgiften vid samtidig beställning av flera förbindelser mellan exakt samma adresser På kvartalsavgift Rabatt på kvartalsavgiften vid beställning av flera förbindelser mellan exakt samma adresser. Beställningarna behöver ej vara samtidiga. Kunden anger FB-nummer på befintlig förbindelse för att få rabatten Gemensamt Rabatt utgår på alla förbindelser utom den första Det måste vara samma operatör som hyr samtliga parallella förbindelser 25 T

26 Möjlighet till förtida lösen av avtal Du kan i förtid lösa avtal för förbindelser En extra säkerhet om din kund rör på sig Du betalar enbart mellanskillnaden för den nya kortare avtalsperioden Både engångsavgift och löpande avgift räknas Har du fått offertpris, gäller motsvarande regler, men mot lämnade offertpriser 26 T

27 Tillval Förhandsbesked om dämpning Kontaktdon Skild framföring Helsvetsning Operatörsnodsanslutning 27 T

28 Tillval Förhandsbesked om dämpning för att underlätta din planering Överslagsberäkning baserad på ledningslängd och skarvpunkter Alternativt kontaktdon SC/APC vid kundadressen och reflexionsdämpningsmätning Åtgärder för att lösa ev. för låg dämpning i samband med reflexionsdämpningsmätning Operatörsnodsanslutning Möjlighet att virtuellt uppleva egen nod som en inplacering 28 T

29 Skild framföring Produkten består av 2 fiberförbindelser, 1 st primär och 1 st sekundärförbindelse. Sekundärförbindelsen beställs med skild framföring gentemot primärförbindelsen. Sekundärförbindelser med krav på skild framföring kan beställas både mot nya respektive befintliga primärförbindelser på Skanova Fiber Vid anordnande av Skild framföring kan omkoppling av Operatörens befintliga förbindelse bli nödvändig. Denna omkoppling utförs i samråd mellan Skanova och Operatören. 29 T

30 Produktvariant vid Skild framföring till en Telestation Fullständigt skild framföring Innebär att sträckan mellan Telestationen och kundadressen alt. kundadresserna har fullständigt skild framföring.denna variant innefattar även skilda kabelintag på Telestationen och kan bara erbjudas på vissa stationer. Partiell skild framföring Innebär att båda framföringsvägarna lämnar Telestationen i samma kabelintag och går i samma schakt i max 50 m ut från stationen. Om möjligt kommer skilda kablar, skilda kanalisationsrör och skilda kabelstegar att väljas. Kablar med skild framföring kan läggas på ömse sidor av en gata, en väg eller en järnväg så att avståndet blir minst 6 meter. I övrig mark kommer avståndet mellan kablarna vara minst 10 meter. 30 T

31 Produktvariant vid Skild framföring till olika Telestationer Fullständigt skild framföring till olika Telestationer Innebär en tvåstationsanslutning till kundadressen alt. kundadresserna med fullständigt skild framföring Kablar med skild framföring kan läggas på ömse sidor av en gata, en väg eller en järnväg så att avståndet blir minst 6 meter. I övrig mark kommer avståndet mellan kablarna vara minst 10 meter. 31 T

32 Dokumentation Skild framföring Operatören kan beställa dokumentation (i form av en principskiss) på framföringsvägen för: Primär förbindelse Sekundär förbindelse 32 T

33 Begränsning Produkten Skild framföring är begränsad till att omfatta Accessnätet. 33 T

34 Helsvetsning Vid framföring av optiska transmissionssystem (t.ex. DWDM) med höga krav på optisk prestanda eller med höga säkerhetskrav kan det vara en fördel att koppla sig förbi noder i nätet med svetsade skarvar istället för att koppla sig genom dessa noder via optiska kontakter. Detta ger en förbindelse med: Högre stabilitet Lägre dämpning Lägre reflektioner Mindre risk för brytningar För att uppnå detta så erbjuds produkten Skanova Helsvetsning Helsvetsning erbjuds i transportnätet 34 T

35 Beskrivning Helsvetsning innebär att en förbindelse endast är kontakterad i ODF i termineringspunkterna. Detta innebär att mellanliggande kopplingspunkter svetsas samman. 35 T

36 Begränsningar Helsvetsning Produkten erbjuds endast i Skanovas fibertransportnät mellan orter. Erbjuds mot Offert 36 T

37 Operatörsnodanslutning Ett antal par som beställs och betalas i förväg, mellan telestationen och operatörens datahall Operatörer med intresse för denna tilläggsprodukt saknar Inplacering på vår station. De har sin utrustning på annan plats en datahall på stan För att ta sig från en slutkundadress till datahallen har operatören hittills behövt beställa Skanova Fiber 2009 i varianten Kund-kund Syftet är att par i Operatörsnodanslutningen skall kopplas mot Skanova Fiber 2009 i varianten Kund-Nod och på så sätt åstadkomma en Kund-Kund. En Skanova Fiber 2009 Kund- Nod är billigare än en Skanova Fiber 2009 Kund-Kund Meningen är att Operatörsnodanslutning i kombination med Skanova Fiber 2009 Kund- Nod skall bli billigare för operatören än att beställa Skanova Fiber 2009 Kund-Kund 37 T

38 Principskiss Operatörsnodsanslutning Operatör Skanovas (Telias) telestation Slutkund Operatörens utrustning AP ODF AP Skanova Operatörsnodanslutning Skanova Fiber 2009 Kund-Nod AP = Anslutningspunkt 38 T

39 Allmänt Operatörsnodsanslutning Operatörsnodanslutning finns i storlekarna: 12 fiberpar (24 fibrer) 24 fiberpar (48 fibrer) 48 fiberpar (96 fibrer) 96 fiberpar (192 fibrer) Engångsavgift enligt offert Kvartalsavgift enligt prislista Leveranstid enligt offert 39 T

40 Allmänt, forts. Skanova Service tecknas ej för Operatörsnodanslutning Den servicenivå som är avtalad för respektive Skanova Fiber 2009 Kund-Nod gäller för anslutet par i Operatörsnodanslutningen På operatörens adress avslutas Operatörsnodanslutningen i en AP på den plats som normen föreskriver. Vanligen i källar-/bottenvåningen. (AP = Anslutningspunkt, av den typ som projektören bedömmer är lämplig) På operatörens adress beställs, som på alla adresser, Arbifas Fiber, Anslutningskabel Fiber, eller anslutning till angivet par i eget fastighetsnät 40 T

41 41 T Andra Produkter

42 Andra produkter Följande tilläggsprodukter kan kopplas till Skanova Fiber 2009: Skanova Service Skanova ARBIFAS Koppling till andra produkter på Skanovas nod Skanova Operatörstrunk 42 T

43 Skanova Service ger en hög tillgänglighet När du vill lova din kund det lilla extra Du väljer bland 12 olika servicepaket från 12 h åtgärdstid vardagar till 4h åtgärdstid alla dagar Prisvärt alternativ som tål jämförelse på marknaden Enhetligt pris per förbindelse oavsett förbindelselängd 43 T

44 44 T Verktyg och hjälpmedel

45 Verktyg i NetBusiness Prisförfrågningsverktyg: Skriv in adresserna Vid ja anges även snabbleverans om möjligt Vid nej offertmöjlighet Kartsök Möjlighet att söka på adress Zoomningsbara kartor Beställ via beställningsblankett NB Connect gränssnitt (B2B) 45 T

46 Förfrågan utanför FMO Fiber mellan valfria adresser/koordinater eller noder i hela Sverige mot offert enbart accessnät eller transportnät eller båda delarna Vid långa fibersträckor anger Skanova vilka noder i nätet som efterfrågad fibersträcka passerar. Om du vill placera förstärkarutrusning på någon/några passerade noder, beställer du förbindelsen som delsträckor mellan de noder där du vill placera förstärkarutrustning. Om förbindelsen levereras i form av delsträckor, tilldelas varje delsträcka ett eget förbindelsenummer. Via Förfrågningsblankett 46 T

47 Lång Förbindelse (nod A till nod C) Samverkan krävs Förstärkning krävs Du får flera förbindelsenummer Nod A Nod B Nod C FB-nr FB-nr Kunden måste hyra Skanova Inplacering och Operatörstrunk för att kunna placera in sin förstärkarutrustning 47 T

48 Anslutningspunktens placering Leveranskontoret skickar information till Operatören Inom 3 dagar efter beställning om Skanova har informationen i sina register Inom 5 dagar om vi har en befintlig Anslutningspunkt Senast 3 veckor innan leverans om ny Anslutningspunkt skall anläggas 48 T

49 Exempel Gångvägsbeskrivning Med anledning av Er beställning av Skanova Fiber 2009 till fastigheten Nässjö Falken 10:1 på Rådhusg 20 Nässjö vill vi härmed meddela att anslutningspunkten är placerad : In genom entré, ner i källare, vänster, vänster ca 20m, pannrum. Leverans av förbindelsen kommer att ske i enlighet med Ert val vid beställningen: Vid Anslutningspunkten, när Anslutningskabel Fiber har beställts eller när anslutning till angivet par i Eget fastighetsnät har beställts. Vid val av Arbifas Fiber, sker leverans till angivet brukarställe. 49 T
