1 1 (7) Produktspecifikation för Skanova Extern gäller från Innehållsförteckning 1. INLEDNING TEKNISK BESKRIVNING AV PRODUKTEN Allmänt Resistans, kapacitans och isolation Dämpning Impedans Eventuell kapacitetsförlust vid tillämpning för ADSL GRÄNSSNITT Gränssnitt vid kundadress (OFP) Gränssnitt i telestationen Gränssnitt i Skanovas kopplingsskåp ÄNDRINGSINFORMATION... 7

2 2 (7) 1. INLEDNING Extern ger tillgång till galvaniskt sammanhängande kopparpar från Operatörens lokal till Tillträdespunkt, och möjliggör åtkomst till Skanova Kopparaccess utan att formell Samlokalisering är etablerad. Produkten ger Operatören möjlighet att skapa tjänster med olika överföringskapacitet via egen utrustning. 2. TEKNISK BESKRIVNING AV PRODUKTEN 2.1 Allmänt Produkten utgörs av en enskild kopparkabel, med metallskärm under manteln. Vid anslutning till telestation erbjuds kabeln i storlek om 100 par med ledardimension 0,5 mm. Vid anslutning till kopplingsskåp, erbjuds kablar med storlekarna 10, 20, 30, 50 eller 100 par med ledardimension 0,5 mm. För att skilda typer av transmissionssystem skall kunna samexistera i en kabel utan att störa varandra, krävs vissa begränsningar. Operatören får fritt disponera kabeln, varför Skanova inte tar något ansvar för störningar i kabeln förorsakat av felaktig frekvensplanering eller felaktigt nyttjande av ingående förbindelser i kabeln. För inkoppling av Kopparaccess med VDSL-tillämpning till denna Produkt bör längden på Extern vara högst 150 meter. ADSL- och VDSL-system får bara anslutas i en bestämd riktning i Kopparaccesser. Se produktbilagan för Skanova Kopparaccess för mer information. De tekniska värden och de diagram som anges nedan är ungefärliga och skall inte uppfattas som garanterade värden. 2.2 Resistans, kapacitans och isolation Ungefärlig likströmsresistans (slingresistans) = 178 ohm/km. Kapacitansen är inom intervallet 37 till 45 nf/km. Isolationsresistansen mellan vardera bransch och jord samt mellan branscherna > 1 Mohm.

3 3 (7) 2.3 Dämpning Diagrammet nedan visar ungefärliga spegeldämpningsvärden för kopparpar med ledardimensioner 0,5 mm. db/km ,5 mm , khz

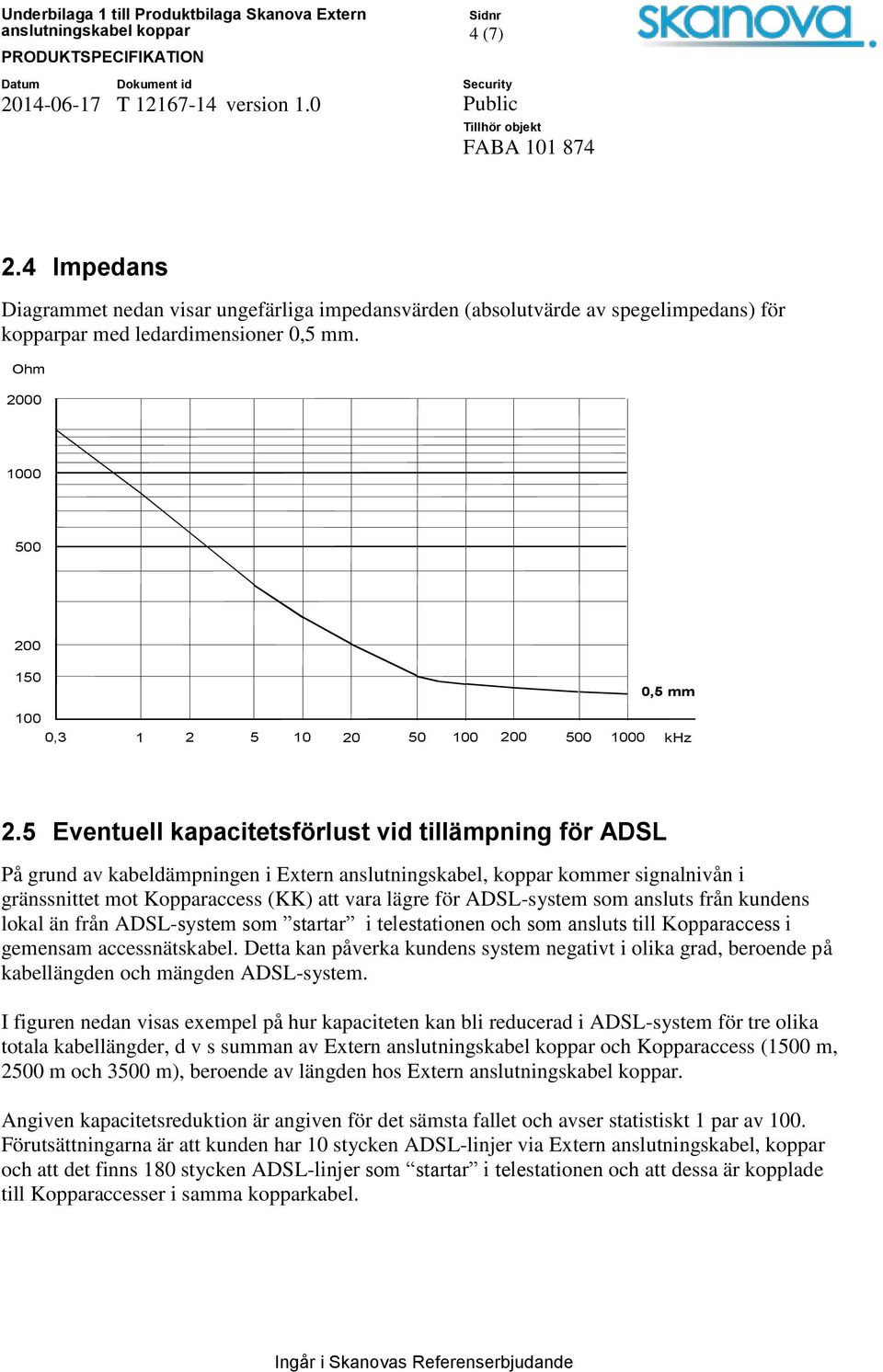

4 4 (7) 2.4 Impedans Diagrammet nedan visar ungefärliga impedansvärden (absolutvärde av spegelimpedans) för kopparpar med ledardimensioner 0,5 mm. Ohm ,5 mm 100 0, khz 2.5 Eventuell kapacitetsförlust vid tillämpning för ADSL På grund av kabeldämpningen i Extern anslutningskabel, koppar kommer signalnivån i gränssnittet mot Kopparaccess (KK) att vara lägre för ADSL-system som ansluts från kundens lokal än från ADSL-system som startar i telestationen och som ansluts till Kopparaccess i gemensam accessnätskabel. Detta kan påverka kundens system negativt i olika grad, beroende på kabellängden och mängden ADSL-system. I figuren nedan visas exempel på hur kapaciteten kan bli reducerad i ADSL-system för tre olika totala kabellängder, d v s summan av Extern och Kopparaccess (1500 m, 2500 m och 3500 m), beroende av längden hos Extern. Angiven kapacitetsreduktion är angiven för det sämsta fallet och avser statistiskt 1 par av 100. Förutsättningarna är att kunden har 10 stycken ADSL-linjer via Extern anslutningskabel, koppar och att det finns 180 stycken ADSL-linjer som startar i telestationen och att dessa är kopplade till Kopparaccesser i samma kopparkabel.

5 5 (7) Möjlig reduktion av kapacitet (procent) 60,0% 50,0% 40,0% 30,0% 20,0% 1500 meter 2500 meter 3500 meter 10,0% 0,0% Kabellängd, Extern anslutningskabel, koppar 4 GRÄNSSNITT 4.1 Gränssnitt vid kundadress (OFP) I Operatörens lokal sker terminering i OFP (OperatörsFördelningsPunkt), med plintar av typ Krone LSA, där Operatören har full åtkomst till kopplingsplintarna. Om kabeln måste förändras eller flyttas, p.g.a byggnadsteknisk förändring eller annan orsak inom byggnaden där Operatören hyr Produkten, ingår inte kostnad för denna flyttning i Produktens pris. Det åligger Operatören att ge Skanova åtkomst till OFP för felsökning och kabelreparation. (Se figur 1). Figur 1: Extern till telestation

6 6 (7) 4.2 Gränssnitt i telestationen I telestationen sker terminering i korskopplingens kopplingsplintar (KK). Operatörenen får uppgift om till vilka positioner i KK samtliga par i kopparkabeln är terminerade. Dessa uppgifter används vid beställning av Kopparaccess som ska anslutas till Extern. Operatören disponerar alla paren i Extern och bestämmer till vilket par beställd Kopparaccess ska anslutas. I detta gränssnitt skall de krav som anges i produktbilagan för Kopparaccess vara uppfyllda. (Se figur 1) 4.3 Gränssnitt i Skanovas kopplingsskåp I Skanovas kopplingsskåp terminerar Extern i kopplingsplintar. Operatören får uppgift om till vilka positioner i kopplingsskåpet samtliga par i kopparkabeln är terminerade. Dessa uppgifter används vid beställning av Kopparaccess hel och delad ledning från kopplingsskåp som ska anslutas till Extern. Kunden disponerar alla paren i Extern och bestämmer till vilket par beställd Kopparaccess ska anslutas. I detta gränssnitt skall de krav som anges i produktbilagan för Kopparaccess vara uppfyllda. (Se figur 2) Operatörens utrymme OFP VDSLmodem Extern telestation Slutkund *NP VDSLmodem Skanovas kopplingsskåp Kopparaccess hel eller delad ledning från kopplingsskåp *Nätanslutningspunkt Figur 2: Extern till Skanovas kopplingsskåp.
