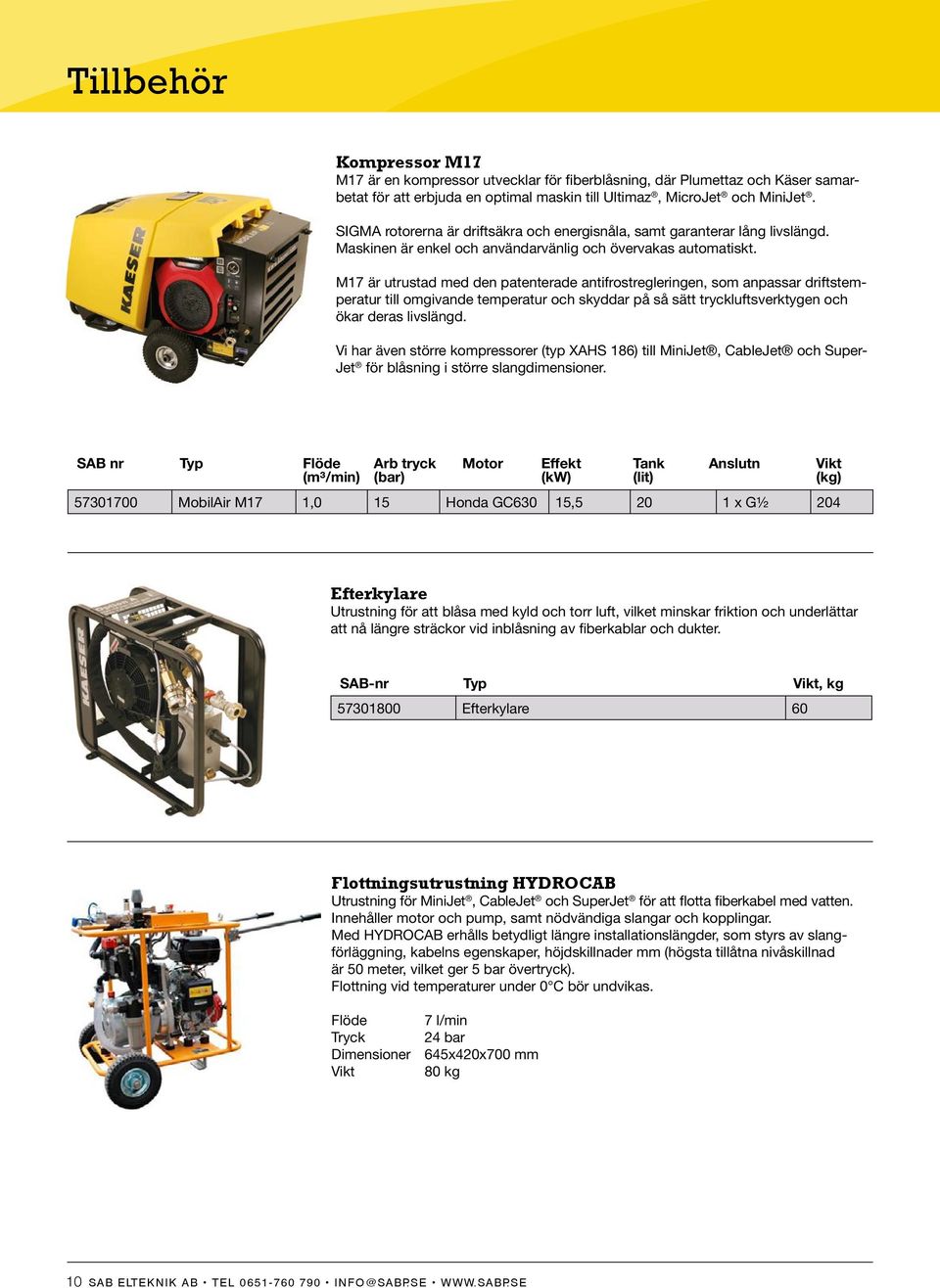

1 Kompressor M17 M17 är en kompressor utvecklar för fiberblåsning, där Plumettaz och Käser samarbetat för att erbjuda en optimal maskin till Ultimaz, MicroJet och MiniJet. SIGMA rotorerna är driftsäkra och energisnåla, samt garanterar lång livslängd. Maskinen är enkel och användarvänlig och övervakas automatiskt. M17 är utrustad med den patenterade antifrostregleringen, som anpassar driftstemperatur till omgivande temperatur och skyddar på så sätt tryckluftsverktygen och ökar deras livslängd. Vi har även större kompressorer (typ XAHS 186) till MiniJet, CableJet och Super- Jet för blåsning i större slangdimensioner. SAB nr Typ Flöde Arb tryck Motor Effekt Tank Anslutn Vikt (m³/min) (bar) (kw) (lit) (kg) MobilAir M17 1,0 15 Honda GC630 15, x G½ 204 Efterkylare Utrustning för att blåsa med kyld och torr luft, vilket minskar friktion och underlättar att nå längre sträckor vid inblåsning av fiberkablar och dukter. SAB-nr Typ Vikt, kg Efterkylare 60 Flottningsutrustning HYDROCAB Utrustning för MiniJet, CableJet och SuperJet för att flotta fiberkabel med vatten. Innehåller motor och pump, samt nödvändiga slangar och kopplingar. Med HYDROCAB erhålls betydligt längre installationslängder, som styrs av slangförläggning, kabelns egenskaper, höjdskillnader mm (högsta tillåtna nivåskillnad är 50 meter, vilket ger 5 bar övertryck). Flottning vid temperaturer under 0 C bör undvikas. Flöde 7 l/min Tryck 24 bar Dimensioner 645x420x700 mm Vikt 80 kg 10 SAB Elteknik AB TEl INFO@sabp.se

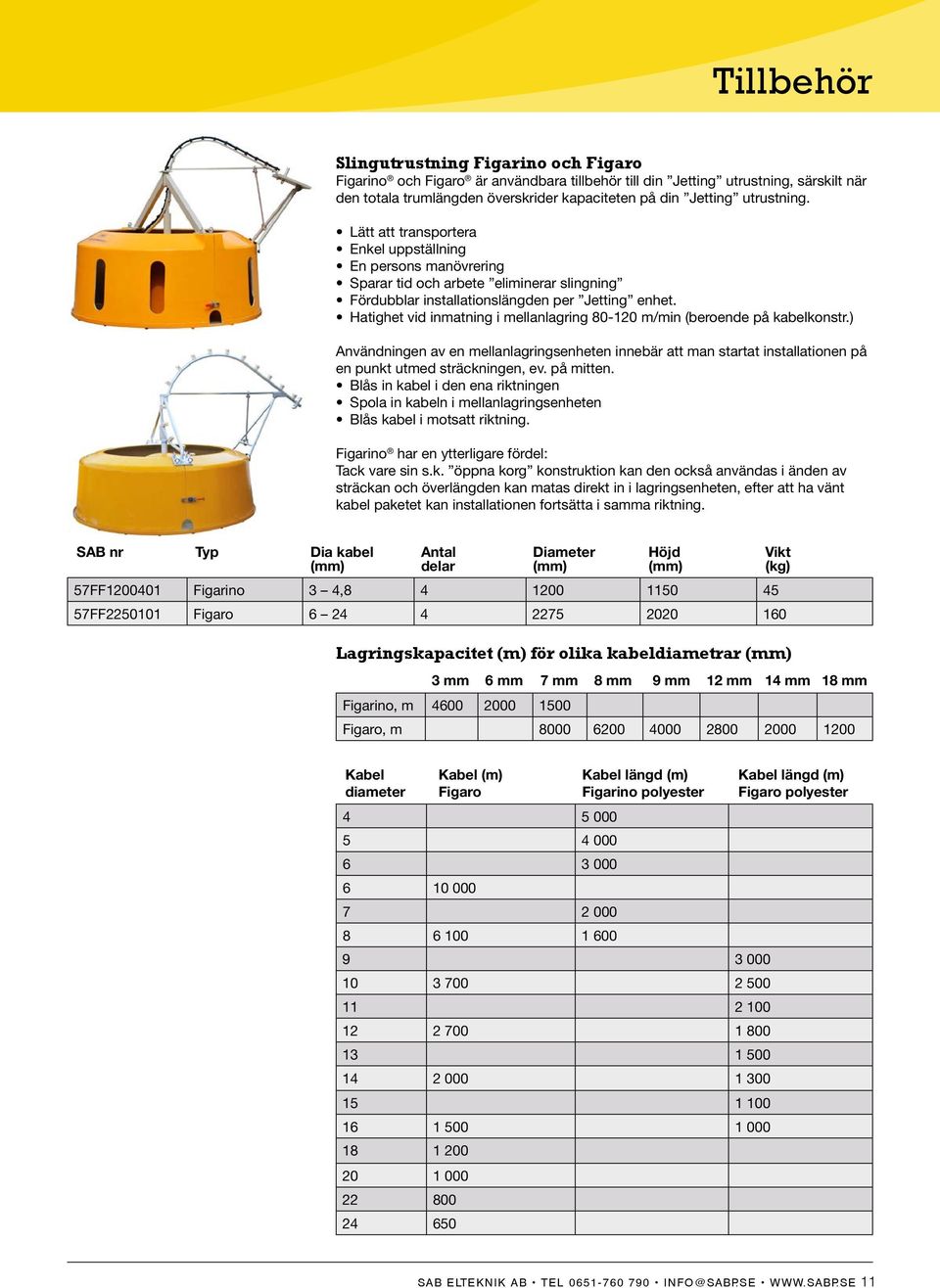

2 Slingutrustning Figarino och Figaro Figarino och Figaro är användbara tillbehör till din Jetting utrustning, särskilt när den totala trumlängden överskrider kapaciteten på din Jetting utrustning. Lätt att transportera Enkel uppställning En persons manövrering Sparar tid och arbete eliminerar slingning Fördubblar installationslängden per Jetting enhet. Hatighet vid inmatning i mellanlagring m/min (beroende på kabelkonstr.) Användningen av en mellanlagringsenheten innebär att man startat installationen på en punkt utmed sträckningen, ev. på mitten. Blås in kabel i den ena riktningen Spola in kabeln i mellanlagringsenheten Blås kabel i motsatt riktning. Figarino har en ytterligare fördel: Tack vare sin s.k. öppna korg konstruktion kan den också användas i änden av sträckan och överlängden kan matas direkt in i lagringsenheten, efter att ha vänt kabel paketet kan installationen fortsätta i samma riktning. SAB nr Typ Dia kabel Antal Diameter Höjd Vikt (mm) delar (mm) (mm) (kg) 57FF Figarino 3 4, FF Figaro Lagringskapacitet (m) för olika kabeldiametrar (mm) 3 mm 6 mm 7 mm 8 mm 9 mm 12 mm 14 mm 18 mm Figarino, m Figaro, m Kabel Kabel (m) Kabel längd (m) Kabel längd (m) diameter Figaro Figarino polyester Figaro polyester SAB Elteknik AB TEl INFO@sabp.se 11

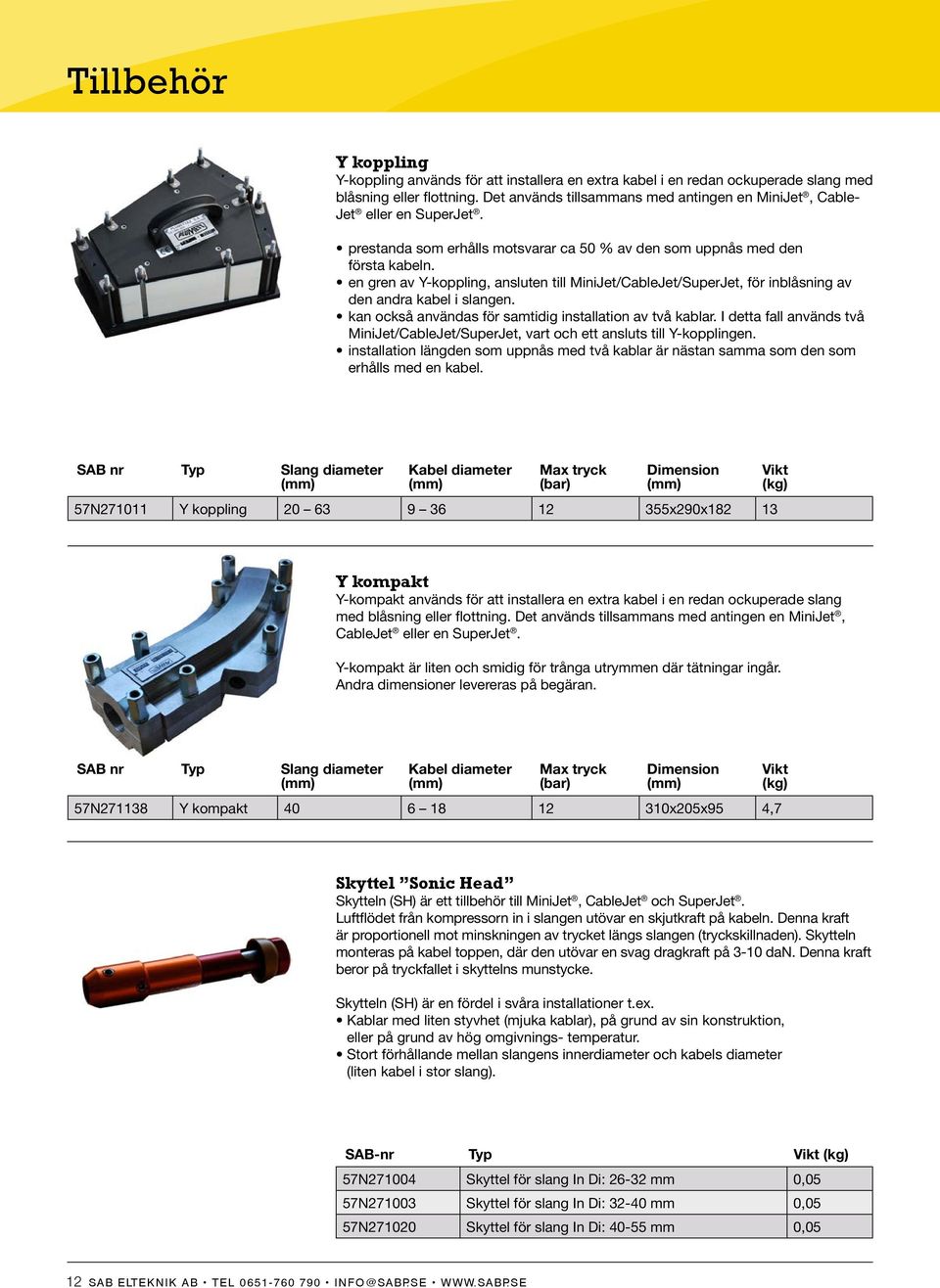

3 Y koppling Y-koppling används för att installera en extra kabel i en redan ockuperade slang med blåsning eller flottning. Det används tillsammans med antingen en MiniJet, Cable- Jet eller en SuperJet. prestanda som erhålls motsvarar ca 50 % av den som uppnås med den första kabeln. en gren av Y-koppling, ansluten till MiniJet/CableJet/SuperJet, för inblåsning av den andra kabel i slangen. kan också användas för samtidig installation av två kablar. I detta fall används två MiniJet/CableJet/SuperJet, vart och ett ansluts till Y-kopplingen. installation längden som uppnås med två kablar är nästan samma som den som erhålls med en kabel. SAB nr Typ Slang diameter Kabel diameter Max tryck Dimension Vikt (mm) (mm) (bar) (mm) (kg) 57N Y koppling x290x Y kompakt Y-kompakt används för att installera en extra kabel i en redan ockuperade slang med blåsning eller flottning. Det används tillsammans med antingen en MiniJet, CableJet eller en SuperJet. Y-kompakt är liten och smidig för trånga utrymmen där tätningar ingår. Andra dimensioner levereras på begäran. SAB nr Typ Slang diameter Kabel diameter Max tryck Dimension Vikt (mm) (mm) (bar) (mm) (kg) 57N Y kompakt x205x95 4,7 Skyttel Sonic Head Skytteln (SH) är ett tillbehör till MiniJet, CableJet och SuperJet. Luftflödet från kompressorn in i slangen utövar en skjutkraft på kabeln. Denna kraft är proportionell mot minskningen av trycket längs slangen (tryckskillnaden). Skytteln monteras på kabel toppen, där den utövar en svag dragkraft på 3-10 dan. Denna kraft beror på tryckfallet i skyttelns munstycke. Skytteln (SH) är en fördel i svåra installationer t.ex. Kablar med liten styvhet (mjuka kablar), på grund av sin konstruktion, eller på grund av hög omgivnings- temperatur. Stort förhållande mellan slangens innerdiameter och kabels diameter (liten kabel i stor slang). SAB-nr Typ Vikt (kg) 57N Skyttel för slang In Di: mm 0,05 57N Skyttel för slang In Di: mm 0,05 57N Skyttel för slang In Di: mm 0,05 12 SAB Elteknik AB TEl INFO@sabp.se

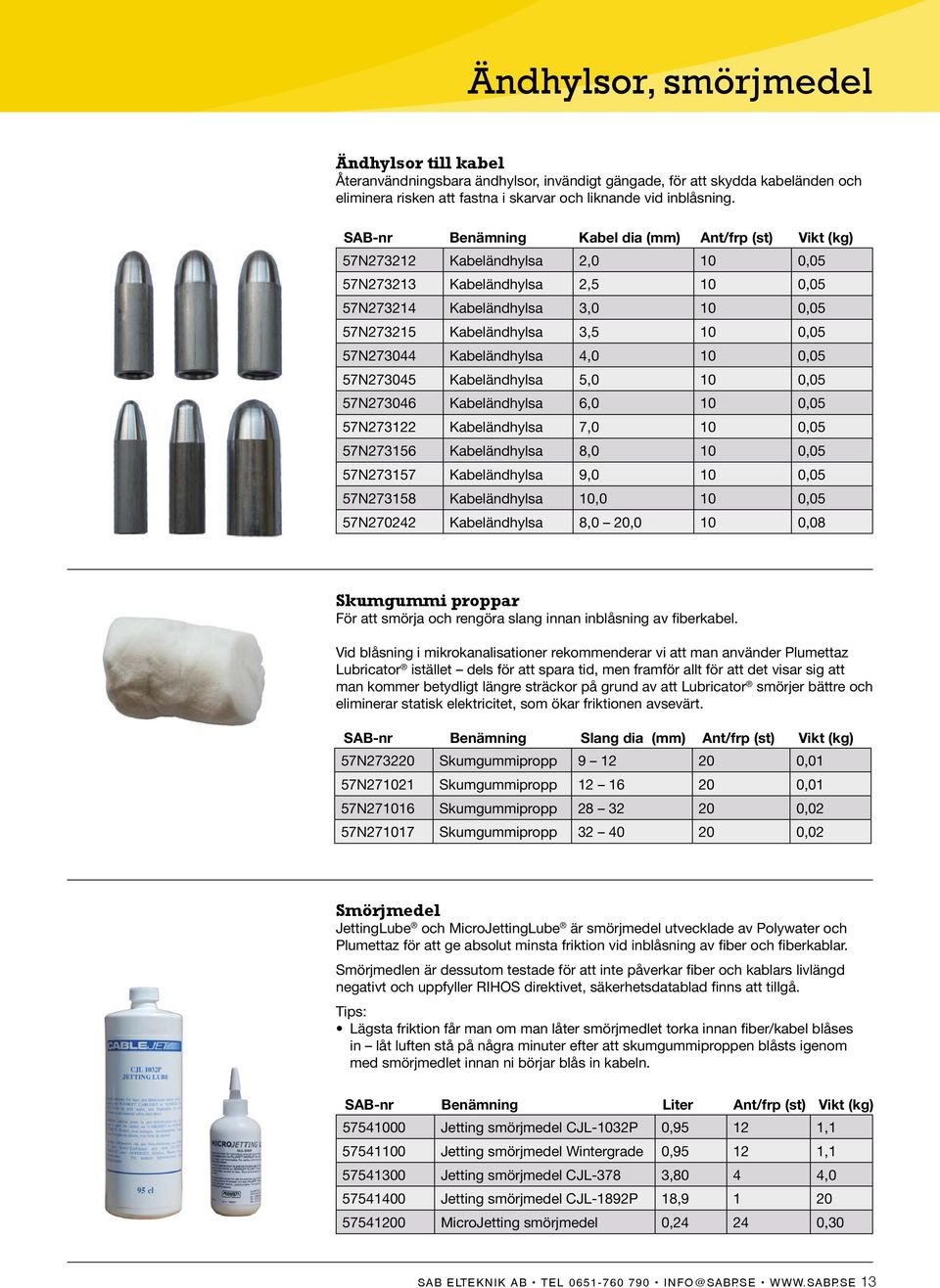

4 Ändhylsor, smörjmedel Ändhylsor till kabel Återanvändningsbara ändhylsor, invändigt gängade, för att skydda kabeländen och eliminera risken att fastna i skarvar och liknande vid inblåsning. SAB-nr Benämning Kabel dia (mm) Ant/frp (st) Vikt (kg) 57N Kabeländhylsa 2,0 10 0,05 57N Kabeländhylsa 2,5 10 0,05 57N Kabeländhylsa 3,0 10 0,05 57N Kabeländhylsa 3,5 10 0,05 57N Kabeländhylsa 4,0 10 0,05 57N Kabeländhylsa 5,0 10 0,05 57N Kabeländhylsa 6,0 10 0,05 57N Kabeländhylsa 7,0 10 0,05 57N Kabeländhylsa 8,0 10 0,05 57N Kabeländhylsa 9,0 10 0,05 57N Kabeländhylsa 10,0 10 0,05 57N Kabeländhylsa 8,0 20,0 10 0,08 Skumgummi proppar För att smörja och rengöra slang innan inblåsning av fiberkabel. Vid blåsning i mikrokanalisationer rekommenderar vi att man använder Plumettaz Lubricator istället dels för att spara tid, men framför allt för att det visar sig att man kommer betydligt längre sträckor på grund av att Lubricator smörjer bättre och eliminerar statisk elektricitet, som ökar friktionen avsevärt. SAB-nr Benämning Slang dia (mm) Ant/frp (st) Vikt (kg) 57N Skumgummipropp ,01 57N Skumgummipropp ,01 57N Skumgummipropp ,02 57N Skumgummipropp ,02 Smörjmedel JettingLube och MicroJettingLube är smörjmedel utvecklade av Polywater och Plumettaz för att ge absolut minsta friktion vid inblåsning av fiber och fiberkablar. Smörjmedlen är dessutom testade för att inte påverkar fiber och kablars livlängd negativt och uppfyller RIHOS direktivet, säkerhetsdatablad finns att tillgå. Tips: Lägsta friktion får man om man låter smörjmedlet torka innan fiber/kabel blåses in låt luften stå på några minuter efter att skumgummiproppen blåsts igenom med smörjmedlet innan ni börjar blås in kabeln. SAB-nr Benämning Liter Ant/frp (st) Vikt (kg) Jetting smörjmedel CJL-1032P 0, , Jetting smörjmedel Wintergrade 0, , Jetting smörjmedel CJL-378 3,80 4 4, Jetting smörjmedel CJL-1892P 18, MicroJetting smörjmedel 0, ,30 SAB Elteknik AB TEl INFO@sabp.se 13

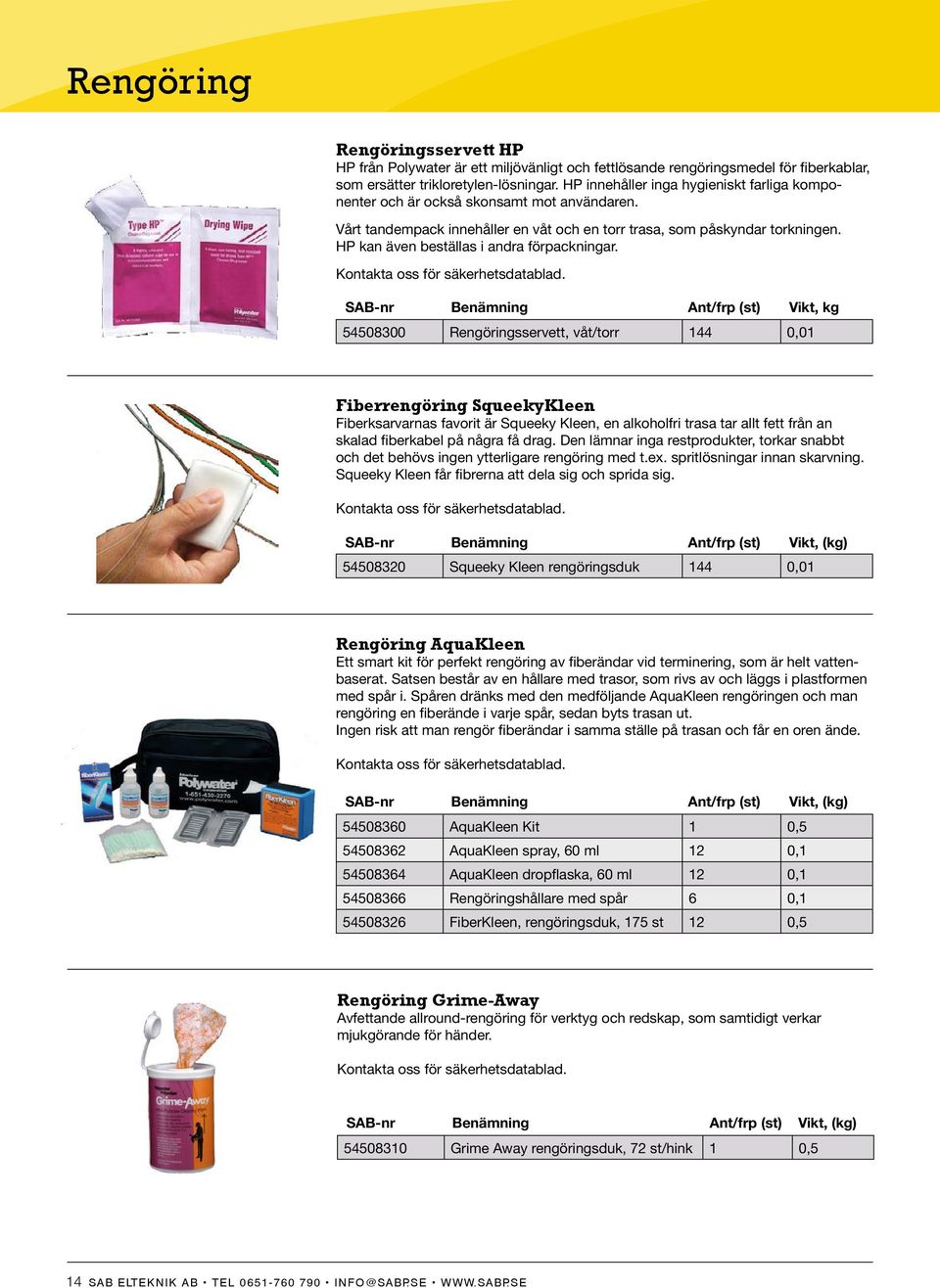

5 Rengöring Rengöringsservett HP HP från Polywater är ett miljövänligt och fettlösande rengöringsmedel för fiberkablar, som ersätter trikloretylen-lösningar. HP innehåller inga hygieniskt farliga komponenter och är också skonsamt mot användaren. Vårt tandempack innehåller en våt och en torr trasa, som påskyndar torkningen. HP kan även beställas i andra förpackningar. SAB-nr Benämning Ant/frp (st) Vikt, kg Rengöringsservett, våt/torr 144 0,01 Fiberrengöring SqueekyKleen Fiberksarvarnas favorit är Squeeky Kleen, en alkoholfri trasa tar allt fett från an skalad fiberkabel på några få drag. Den lämnar inga restprodukter, torkar snabbt och det behövs ingen ytterligare rengöring med t.ex. spritlösningar innan skarvning. Squeeky Kleen får fibrerna att dela sig och sprida sig Squeeky Kleen rengöringsduk 144 0,01 Rengöring AquaKleen Ett smart kit för perfekt rengöring av fiberändar vid terminering, som är helt vattenbaserat. Satsen består av en hållare med trasor, som rivs av och läggs i plastformen med spår i. Spåren dränks med den medföljande AquaKleen rengöringen och man rengöring en fiberände i varje spår, sedan byts trasan ut. Ingen risk att man rengör fiberändar i samma ställe på trasan och får en oren ände AquaKleen Kit 1 0, AquaKleen spray, 60 ml 12 0, AquaKleen dropflaska, 60 ml 12 0, Rengöringshållare med spår 6 0, FiberKleen, rengöringsduk, 175 st 12 0,5 Rengöring Grime-Away Avfettande allround-rengöring för verktyg och redskap, som samtidigt verkar mjukgörande för händer Grime Away rengöringsduk, 72 st/hink 1 0,5 14 SAB Elteknik AB TEl INFO@sabp.se
