Fiberoptiska produkter för access och transportnät. Godkända av Skanova 2016:B. Unik streckmärkning på Ribbonkabel. bara hos Hexatronic

Transkript

1 2016:B Unik streckmärkning på Ribbonkabel bara hos Hexatronic 192f Mikrokabel godkänd för installation i 14/10 mm rör bara hos Hexatronic Fiberoptiska produkter för access och transportnät Godkända av Skanova

2 Fiberoptiska produkter godkända av Skanova och TeliaSonera Den här katalogen presenterar ett urval av fiberoptiska produkter som är godkända att installeras och användas i Skanovas och TeliaSoneras nät. Urvalet baseras på frekvent använda produkter ur Skanovas materialkatalog 1056-A 252. Produkterna i katalogen listas med både Skanovas produktnummer, E-nummer och Hexatronic produktnummer, med undantag för material specifikt framtaget för Skanova. Skanovaspecifikt material, såsom dukt med Skanovamärkning listas enbart med Skanova och Hexatronic produktnummer. Systemlösningar för effektiv installation och enkel hantering Samtliga produkter från Hexatronic Cables & Interconnect Systems ingår i Hexatronics system lösningar för fiberoptiska nät, exempelvis Hexatronics Micronet mikrokabelsystem och Ribbonet blåsfibersystem. Genom att kombinera produkter ur samma system garanteras kompatibilitet och bästa möjliga prestanda. Samtidigt underlättas planering, projektering och installation då antalet produktvarianter hålls till ett absolut minimum. För ett större urval av fiberoptiska lösningar från Hexatronic Cables & Interconnect Systems, se huvudkatalogen Fiber Solutions for Access and Transport Networks eller besök Kontakta Hexatronic säljsupport för att hitta din närmaste grossist +46 (0) , order@hexatronic.com Onlinekatalog Mer information om våra produkter och tjänster finns på hexatronic.com Hexatronics kataloger finns även online på issuu: issuu.hexatronicpartners.se 2 HCI B

3 INNEHÅLL Mikrokabel Mikrokabel för duktinstallation i mark...4 Mikrokabel för duktinstallation i luftlinjenät...4 Nanokabel Nanokabel (Cat AB)...5 Blåsfiber Blåsfiber...6 Mikrokanalisation för förläggning i rör Mikrokanalisation för förläggning i rör, 5/3,5 mm (tunnväggiga)...7 Mikrokanalisation för förläggning i rör, 12/10 mm (tunnväggiga)...8 Mikrokanalisation för direktförläggning i mark Tjockväggiga mikrodukter, 7/3,5 mm...9 Tjockväggiga mikrodukter, 14/10 mm...10 Tjockväggig mikrokanalisation, buntade, 7/3, Tjockväggig mikrokanalisation, buntade, 14/10 mm...12 Kanalisation HDPE optorör Kanalisation HDPE, 18/12 mm...13 Mikrokanalisation för luftlinjenät Mikrokanalisation för luftlinjenät, metallfri...14 Luftkanalisation för kundanslutning (drop)...14 Mikrokanalisation för inomhusinstallation Kanalisation för inomhusinstallation...15 Kablar för installation i kanalisation Ribbonkabel fiber...16 Ribbonkabel fiber...16 Kablar för luftlinjenät Luftlinjekabel, stolpavstånd m...17 Luftlinjekabel, stolpavstånd 200- m...17 Sjökablar Sjökabel 10-ton/ 15-ton SA, loose tube...18 Sjökabel 10-ton/ 15-ton SA, ribbon...18 Kablar för inomhus/utomhus installation Ribbonkabel fiber...19 Markeringsnät (varningsband) Markeringsnät...19 Skarvkopplingar och ändpluggar Skarvkopplingar för tunnväggiga mikrodukter...20 Skarvkopplingar för tjockväggiga mikrodukter...20 Ändpluggar för tunnväggiga mikrodukter...21 Ändpluggar för tjockväggiga mikrodukter...21 Ändförslutningar för mikrodukter...21 Ändförslutningar för mikrokanalisation...21 Kabelrörstätningar Tätning för mikrodukt, gummipeg, delbar...22 Delbar tätning för mikrodukt 4, 5, 7 mm...22 Delbar tätning för mikrodukt 10, 12, 14, 18 mm...22 Tillbehör för luftlinjenät Grenskarv för fast skyddad mikrokanalisation, gel...23 Spänndon...23 Bärfäste...23 Utgåva 2016, revision B Denna utgåva ersätter tidigare katalog HCI A. Ytterliagare varianter på mikrokanalisation samt nya skarvkopplingar och ändpluggar har tillförts. 3

4 MIKROKABEL Mikrokabel för duktinstallation i mark Mikrokablar baserade på lösa rör-teknik med upp till 12 rör per kabel. Utformningen underlättar fiber-preparering och mid-span. Kabeln är utformad för installation i mikrodukter med en inre diameter ned till 8-10 mm beroende av kabeltyp. Kabeln har utmärkt böjprestanda och ett brett temperaturområde för att motstå påfrestningar under installation och vid drift. design: Lösa rör, typ: Dielektrisk dimensioner: Ø 5,7-7,9 mm kapacitet: fibrer Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10408C/L/ TOL /12AH GNHLDV 12 SM G652 (LT CatC) 12 (1x12) 5, TOLA 10408C/L/ TOL /24AH GNHLDV 24 SM G652 (LT CatC) 24 (2x12) 5, TOLA 10408C/L/ TOL /48AH GNHLDV 48 SM G652 (LT CatC) 48 (4x12) 5, TOLA 10408C/L/ TOL /72AH GNHLDV 72 SM G652 (LT CatC) 72 (6x12) 5, TOLA 10408C/L/ TOL /96AH GNHLDV 96 SM G652 (LT CatC) 96 (8x12) 6, TOLA 10408D/L/ TOL /96AH GNHLDV 96 SM G652 (LT CatD) 96 (8x12) 6, TOLA 10408D/L/ TOL /144AH GNHLDV 144 SM G652 (LT CatD) 144 (6x24) 6, TOLA 10408D/L/ TOL /192AH GNHLDV 192 SM G652 (LT CatD) 192 (8x24) 7, Mikrokabel för duktinstallation i luftlinjenät Mikrokablar baserade på lösa rör-teknik med upp till 12 rör per kabel. Utformningen underlättar fiber-preparering och mid-span. Dessa kablar är utformad för installation i mikrodukter för luftinstallation med en inre diameter ned till 8-10 mm beroende av kabeltyp. Kabeln har utmärkt böjprestanda och ett brett temperaturområde för att motstå påfrestningar under installation och vid drift. design: Lösa rör typ: Dielektrisk, för duktinstallation i luftledningar dimensioner: Ø 5,7-6,7 mm kapacitet: fibrer Skanova artikel nr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10408C5/ TOL /12AH GNHLDV 12 SM G652 (Aerial) 12 (1x12) 5, TOLA 10408C5/ TOL /24AH GNHLDV 24 SM G652 (Aerial) 24 (2x12) 5, TOLA 10408C5/ TOL /48AH GNHLDV 48 SM G652 (Aerial) 48 (4x12) 5, TOLA 10408C5/ TOL /72AH GNHLDV 72 SM G652 (Aerial) 72 (6x12) 5, TOLA 10408C5/ TOL /96AH GNHLDV 96 SM G652 (Aerial) 96 (8x12) 6,

5 NANOKABEL Nanokabel (Cat AB) Extremt robust kabel för installation i alla typer av mikrodukter med en innerdiameter av 3,5 till 12 mm. Vid installation kan Nanokabeln tryckas för hand upp till 100 meter, samt blåsas 1 km eller mer. Detta gör att man kan blåsa nanokabeln mellan fiberoptiska skarvskåp längs vägar. Vid installation från skarvskåp mot fastighet kan nanokabeln i många fall tryckas för hand av den person som slutför installationen. Detta ger en stor kostnadsbesparing hos installatören då flera moment kan utföras snabbt, enkelt och effektivt. design: Akrylatinkapslad fiber, G657A typ: Dielektrisk dimensioner: Ø 2,0 mm kapacitet: 2-8 fibrer Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10408AB/U/ TOL /2AH GAHLDV 2 SM G657A (CatAB) 2 2, TOLA 10408AB/U/ TOL /6AH GAHLDV 6 SM G657A (CatAB) 6 2, TOLA 10408AB/U/ TOL /8AH GAHLDV 8 SM G657A (CatAB) 8 2,

6 BLÅSFIBER Blåsfiber Blåsfiber består av fiber inkapslade i flera skyddande lager. Blåsfibern levereras i PANs i längder från till 6000 m och finns i versioner med 2, 4 eller 12 fiber, alla med böjtålig G657A2-fiber. typ: 2, 4 eller 12 fiber, G.657A2 standardlängder:,, 2000, 4000, 6000 m Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10410A/02/ HRPM258013/M BFU 2 SM G657A, m 2 1,1 TOLA 10410A/02/ HRPM258013/2000M BFU 2 SM G657A, 2000m 2 1, TOLA 10410A/02/ HRPM258013/4000M BFU 2 SM G657A, 4000m 2 1, TOLA 10410A/02/ HRPM258013/6000M BFU 2 SM G657A, 6000m 2 1, TOLA 10410A/04/ HRPM258014/2000M BFU 4 SM G657A, 2000m 4 1, TOLA 10410A/04/ HRPM258014/4000M BFU 4 SM G657A, 4000m 4 1, TOLA 10410A/04/ HRPM258014/6000M BFU 4 SM G657A, 6000m 4 1, TOLA 10410A/12/ HRPM258017/M BFU 12 SM G657A, m 12 1,4 TOLA 10410A/12/ HRPM258017/M BFU 12 SM G657A, m 12 1,4 TOLA 10410A/12/ HRPM258017/2000M BFU 12 SM G657A, 2000m 12 1, TOLA 10410A/12/ HRPM258017/4000M BFU 12 SM G657A, 4000m 12 1,

7 MIKROKANALISATION FÖR FÖRLÄGGNING I RÖR Mikrokanalisation för förläggning i rör, 5/3,5 mm (tunnväggiga) Mikrodukter och buntade mikrodukter med dimensionen 5/3,5 mm för installation i existerande kanalisation. Mikrodukterna har en fast lågfriktionsbeläggning på insidan för bästa möjliga installationsprestanda. Buntade mikro dukter har en tunn yttre mantel som är lätt att avlägsna. typ: Installation i existerande kanalisation dimensioner: Ø 5/3,5 mm kapacitet: 1, 4, 7 eller 12-väg Mikrorör, 5/3,5 mm Skanova artikelnr Hexatronic artikeler Benämning Längd m NPBA /01 MPB30220/OG1-2 Mikrorör PE 5 mm (orange), m MPB30220/OG1-1 Mikrorör PE 5 mm (orange), m NPBA /02 MPB30220/YE1-2 Mikrorör PE 5 mm (gul), m MPB30220/YE1-1 Mikrorör PE 5 mm (gul), m NPBA /03 MPB30220/RD1-2 Mikrorör PE 5 mm (röd), m MPB30220/RD1-1 Mikrorör PE 5 mm (röd), m NPBA /04 MPB30220/WH1-2 Mikrorör PE 5 mm (vit), m MPB30220/WH1-1 Mikrorör PE 5 mm (vit), m NPBA /05 MPB30220/GN1-2 Mikrorör PE 5 mm (grön), m MPB30220/GN1-1 Mikrorör PE 5 mm (grön), m NPBA /06 MPB30220/VT1-2 Mikrorör PE 5 mm (violett), m MPB30220/VT1-1 Mikrorör PE 5 mm (violett), m NPBA /07 MPB30220/BU1-2 Mikrorör PE 5 mm (blå), m MPB30220/BU1-1 Mikrorör PE 5 mm (blå), m NPBA /08 MPB30220/GY1-2 Mikrorör PE 5 mm (grå), m MPB30220/GY1-1 Mikrorör PE 5 mm (grå), m NPBA /09 MPB30220/TQ1-2 Mikrorör PE 5 mm (turkos), m MPB30220/TQ1-1 Mikrorör PE 5 mm (turkos), m NPBA /10 MPB30220/BK1-2 Mikrorör PE 5 mm (svart), m MPB30220/BK1-1 Mikrorör PE 5 mm (svart), m NPBA /11 MPB30220/BN1-2 Mikrorör PE 5 mm (brun), m MPB30220/BN1-1 Mikrorör PE 5 mm (brun), m NPBA /12 MPB30220/PK1-2 Mikrorör PE 5 mm (skär), m MPB30220/PK1-1 Mikrorör PE 5 mm (skär), m 7

8 Mikrorör, 5/3,5 mm, buntade med 4-12 dukter Skanova artikelnr Hexatronic artikeler Benämning Längd m NPBA /01 MPB30293/4S-1 Mikrorör PE 5 mm (i bunt om 4 st), (orange kappa) NPBA /02 4/MPB30293/4S-1 Mikrorör PE 5 mm (i bunt om 4 st), (gul kappa) NPBA /03 2/MPB30293/4S-1 Mikrorör PE 5 mm (i bunt om 4 st), (röd kappa) NPBA /04 5/MPB30293/4S-1 Mikrorör PE 5 mm (i bunt om 4 st), (vit kappa) NPBA /10 8/MPB30293/4S-1 Mikrorör PE 5 mm (i bunt om 4 st), (svart kappa) NPBA /01 MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (orange kappa) NPBA /02 4/MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (gul kappa) NPBA /03 2/MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (röd kappa) NPBA /04 5/MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (vit kappa) NPBA /05 1/MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (grön kappa) NPBA /06 6/MPB30293/7S-1 Mikrorör PE 5 mm (i bunt om 7 st), (violett kappa) NPBA /01 MPB30293/12S-1 Mikrorör PE 5 mm (i bunt om 12 st), (orange kappa) NPBA /02 4/MPB30293/12S-1 Mikrorör PE 5 mm (i bunt om 12 st), (gul kappa) NPBA /03 2/MPB30293/12S-1 Mikrorör PE 5 mm (i bunt om 12 st), (röd kappa) NPBA /04 5/MPB30293/12S-1 Mikrorör PE 5 mm (i bunt om 12 st), (vit kappa) NPBA /10 8/MPB30293/12S-1 Mikrorör PE 5 mm (i bunt om 12 st), (svart kappa) Mikrokanalisation för förläggning i rör, 12/10 mm (tunnväggiga) Mikrodukter med dimensionen 12/10 mm för installation i existerande kanalisation. Mikrodukterna har en fast lågfriktionsbe läggning på insidan för bästa möjliga instal lationsprestanda. typ: Installation i existerande kanalisation Ø 12/10 mm dimensioner: Mikrorör, 12/10 mm 8 Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30262/OG1S Mikrorör PE 12 mm (orange) 2100 NPBA /02 MPB30262/YE1S Mikrorör PE 12 mm (gul) 2100 NPBA /03 MPB30262/RD1S Mikrorör PE 12 mm (röd) 2100 NPBA /04 MPB30262/WH1S Mikrorör PE 12 mm (vit) 2100 NPBA /05 MPB30262/GN1S Mikrorör PE 12 mm (grön) 2100 NPBA /06 MPB30262/VT1S Mikrorör PE 12 mm (violett) 2100 NPBA /07 MPB30262/BU1S Mikrorör PE 12 mm (blå) 2100 NPBA /08 MPB30262/GY1S Mikrorör PE 12 mm (grå) 2100 NPBA /09 MPB30262/TQ1S Mikrorör PE 12 mm (turkos) 2100 NPBA /10 MPB30262/BK1S Mikrorör PE 12 mm (svart) 2100 NPBA /11 MPB30262/BN1S Mikrorör PE 12 mm (brun) 2100 NPBA /12 MPB30262/PK1S Mikrorör PE 12 mm (skär) 2100

9 MIKROKANALISATION FÖR DIREKTFÖRLÄGGNING I MARK Tjockväggiga mikrodukter, 7/3,5 mm Tjockväggiga mikrodukter, enkelrör för installation av blåsfiber och nanokabel. Mikrodukterna har en fast lågfriktionsbeläggning med antistatiska egenskaper på insidan för bästa möjliga installationsprestanda, 7/3,5 mm. typ: Direkt nedgrävd installation eller installation i existerande kanalisation dimensioner, mikrodukter: Ø7/3,5 mm Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30284/OG1S-1 Mikrorör DB 7/3,5 (orange) NPBA /02 MPB30284/YE1S-1 Mikrorör DB 7/3,5mm (gul) NPBA /03 MPB30284/RD1S-1 Mikrorör DB 7/3,5mm (röd) NPBA /04 MPB30284/WH1S-1 Mikrorör DB 7/3,5mm (vit) NPBA /05 MPB30284/GN1S-1 Mikrorör DB 7/3,5mm (grön) NPBA /06 MPB30284/VT1S-1 Mikrorör DB 7/3,5mm (violett) NPBA /07 MPB30284/BU1S-1 Mikrorör DB 7/3,5mm (blå) NPBA /08 MPB30284/GY1S-1 Mikrorör DB 7/3,5mm (grå) NPBA /09 MPB30284/TQ1S-1 Mikrorör DB 7/3,5mm (turkos) NPBA /10 MPB30284/BK1S-1 Mikrorör DB 7/3,5mm (svart) NPBA /11 MPB30284/BN1S-1 Mikrorör DB 7/3,5mm (brun) NPBA /12 MPB30284/PK1S-1 Mikrorör DB 7/3,5mm (skär) NPBA /501 MPB30284/OG1S-2 Mikrorör DB 7/3,5 (orange) NPBA /502 MPB30284/YE1S-2 Mikrorör DB 7/3,5mm (gul) NPBA /503 MPB30284/RD1S-2 Mikrorör DB 7/3,5mm (röd) NPBA /504 MPB30284/WH1S-2 Mikrorör DB 7/3,5mm (vit) NPBA /505 MPB30284/GN1S-2 Mikrorör DB 7/3,5mm (grön) NPBA /506 MPB30284/VT1S-2 Mikrorör DB 7/3,5mm (violett) NPBA /507 MPB30284/BU1S-2 Mikrorör DB 7/3,5mm (blå) NPBA /508 MPB30284/GY1S-2 Mikrorör DB 7/3,5mm (grå) NPBA /509 MPB30284/TQ1S-2 Mikrorör DB 7/3,5mm (turkos) NPBA /510 MPB30284/BK1S-2 Mikrorör DB 7/3,5mm (svart) NPBA /511 MPB30284/BN1S-2 Mikrorör DB 7/3,5mm (brun) NPBA /512 MPB30284/PK1S-2 Mikrorör DB 7/3,5mm (skär) 9

10 Tjockväggiga mikrodukter, 14/10 mm Tjockväggiga mikrodukter, enkelrör för installation av mikrokabel, eller nanokabel, 14/10 mm. typ: Direkt nedgrävd installation eller installation i existerande kanalisation dimensioner, mikrodukter: Ø 14/10 mm Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30285/OG1S Mikrorör DB 14/10mm (orange) MPB30285/OG1S-5 Mikrorör DB 14/10mm (orange) 680 NPBA /02 MPB30285/YE1S Mikrorör DB 14/10mm (gul) MPB30285/YE1S-5 Mikrorör DB 14/10mm (gul) 680 NPBA /03 MPB30285/RD1S Mikrorör DB 14/10mm (röd) MPB30285/RD1S-5 Mikrorör DB 14/10mm (röd) 680 NPBA /04 MPB30285/WH1S Mikrorör DB 14/10mm (vit) MPB30285/WH1S-5 Mikrorör DB 14/10mm (vit) 680 NPBA /05 MPB30285/GN1S Mikrorör DB 14/10mm (grön) MPB30285/GN1S-5 Mikrorör DB 14/10mm (grön) 680 NPBA /06 MPB30285/VT1S Mikrorör DB 14/10mm (violett) MPB30285/VT1S-5 Mikrorör DB 14/10mm (violett) 680 NPBA /07 MPB30285/BU1S Mikrorör DB 14/10mm (blå) MPB30285/BU1S-5 Mikrorör DB 14/10mm (blå) 680 NPBA /08 MPB30285/GY1S Mikrorör DB 14/10mm (grå) MPB30285/GY1S-5 Mikrorör DB 14/10mm (grå) 680 NPBA /09 MPB30285/TQ1S Mikrorör DB 14/10mm (turkos) MPB30285/TQ1S-5 Mikrorör DB 14/10mm (turkos) 680 NPBA /10 MPB30285/BK1S Mikrorör DB 14/10mm (svart) MPB30285/BK1S-5 Mikrorör DB 14/10mm (svart) 680 NPBA /11 MPB30285/BN1S Mikrorör DB 14/10mm (brun) MPB30285/BN1S-5 Mikrorör DB 14/10mm (brun) 680 NPBA /12 MPB30285/PK1S Mikrorör DB 14/10mm (skär) MPB30285/PK1S-5 Mikrorör DB 14/10mm (skär)

11 Tjockväggig mikrokanalisation, buntade, 7/3,5 Dessa tjockväggiga mikrodukter är tillverkade av 7/3,5 mm rör. Tjockväggiga mikrodukter medger enkel installation och lägre kostna der vid skarvning och avgrening. Mikrodukterna har en fast lågfriktions beläggning med antistatiska egenskaper på insidan för bästa möjliga installations prestanda. typ: Direkt nedgrävd installation eller installation i existerande kanalisation dimensioner, mikrodukter: Ø 7/3,5 mm kapacitet: 4, 7, 12-väg Mikrorör med 4 dukter Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (orange kappa) NPBA /02 4/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (gul kappa) NPBA /03 2/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (röd kappa) NPBA /04 5/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (vit kappa) NPBA /05 1/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (grön kappa) NPBA /06 6/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (violett kappa) NPBA /07 3/MPB30278/4S-1 Mikrorör DB 4x7/3,5mm S12 (blå kappa) NPBA /01: MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (orange kappa) NPBA /02: 4/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (gul kappa) NPBA /03: 2/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (röd kappa) NPBA /04: 5/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (vit kappa) NPBA /05: 1/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (grön kappa) NPBA /06: 6/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (violett kappa) NPBA /07: 3/MPB30278/4S-2 Mikrorör DB 4x7/3,5mm S12 (blå kappa) Mikrorör med 7 dukter Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (orange kappa) NPBA /02 4/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (gul kappa) NPBA /03 2/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (röd kappa) NPBA /04 5/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (vit kappa) NPBA /05 1/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (grön kappa) NPBA /06 6/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (violett kappa) NPBA /07 3/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (blå kappa) NPBA /08 9/MPB30278/7S-1 Mikrorör DB 7x7/3,5mm S12 (grå kappa) NPBA /01: MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (orange kappa) NPBA /02: 4/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (gul kappa) NPBA /03: 2/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (röd kappa) NPBA /04: 5/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (vit kappa) NPBA /05: 1/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (grön kappa) NPBA /06: 6/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (violett kappa) NPBA /07: 3/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (blå kappa) NPBA /08: 9/MPB30278/7S-2 Mikrorör DB 7x7/3,5mm S12 (grå kappa) Mikrorör med 12 dukter Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (orange kappa) NPBA /02 4/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (gul kappa) NPBA /03 2/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (röd kappa) NPBA /04 5/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (vit kappa) NPBA /05 1/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (grön kappa) NPBA /06 6/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (violett kappa) NPBA /07 3/MPB30278/12S-1 Mikrorör DB 12x7/3,5mm S12 (blå kappa) NPBA /01: MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (orange kappa) NPBA /02: 4/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (gul kappa) NPBA /03: 2/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (röd kappa) NPBA /04: 5/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (vit kappa) NPBA /05: 1/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (grön kappa) NPBA /06: 6/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (violett kappa) NPBA /07: 3/MPB30278/12S-2 Mikrorör DB 12x7/3,5mm S12 (blå kappa) 11

12 Tjockväggig mikrokanalisation, buntade, 14/10 mm Dessa tjockväggiga mikrodukter är tillverkade av 14/10 mm rör. Tjockväggiga mikrodukter medger enkel installation och lägre kostnader vid skarvning och avgrening. Mikrodukterna har en fast lågfriktionsbeläggning på insidan för bästa möjliga installationsprestanda. typ: Direkt nedgrävd installation eller installation i existerande kanalisation dimensioner, mikrodukter: Ø 14/10 mm kapacitet: 2, 4, 7-väg Mikrorör med 2 dukter Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (orange kappa) NPBA /02 4/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (gul kappa) NPBA /03 2/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (röd kappa) NPBA /04 5/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (vit kappa) NPBA /05 1/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (grön kappa) NPBA /06 6/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (violett kappa) NPBA /07 3/MPB30281/2S-1 Mikrorör DB 2x14/10mm S12 (blå kappa) NPBA /01: MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (orange kappa) NPBA /02: 4/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (gul kappa) NPBA /03: 2/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (röd kappa) NPBA /04: 5/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (vit kappa) NPBA /05: 1/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (grön kappa) NPBA /06: 6/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (violett kappa) NPBA /07: 3/MPB30281/2S-2 Mikrorör DB 2x14/10mm S12 (blå kappa) Mikrorör med 4 dukter Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (orange kappa) NPBA /02 4/MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (gul kappa) NPBA /03 2/MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (röd kappa) NPBA /04 5/MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (vit kappa) NPBA /05 1/MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (grön kappa) NPBA /07 3/MPB30277/4S-1 Mikrorör DB 4x14/10mm S12 (blå kappa) NPBA /01: MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (orange kappa) NPBA /02: 4/MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (gul kappa) NPBA /03: 2/MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (röd kappa) NPBA /04: 5/MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (vit kappa) NPBA /05: 1/MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (grön kappa) NPBA /07: 3/MPB30277/4S-2 Mikrorör DB 4x14/10mm S12 (blå kappa) Mikrorör med 7 dukter 12 Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /01 MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (orange kappa) NPBA /02 4/MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (gul kappa) NPBA /03 2/MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (röd kappa) NPBA /04 5/MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (vit kappa) NPBA /05 1/MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (grön kappa) NPBA /06 6/MPB30277/7S-1 Mikrorör DB 7x14/10mm S12 (violett kappa) NPBA /07 3/MPB30277/7S-1 Mikrorör DB7x14/10mm S12 (blå kappa) NPBA /01: MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (orange kappa) NPBA /02: 4/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (gul kappa) NPBA /03: 2/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (röd kappa) NPBA /04: 5/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (vit kappa) NPBA /05: 1/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (grön kappa) NPBA /06: 6/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (violett kappa) NPBA /07: 3/MPB30277/7S-2 Mikrorör DB 7x14/10mm S12 (blå kappa)

13 KANALISATION HDPE OPTORÖR Kanalisation HDPE, 18/12 mm Kanalisationsrör, enkelrör och tub-buntar för installation av optokabel. Används med fördel då grövre mikrokablar eller traditionella optokablar installeras. typ: Direkt nedgrävd installation eller installation i existerande kanalisation dimensioner, mikrodukter: Ø 18/12 mm kapacitet: 1, 4-väg Enkelrör Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /1 MPB30217/005OG1S Kanalisationsrör HDPE 18/12 (orange markering) 1900 NPBA /2 MPB30217/005YE1S Kanalisationsrör HDPE 18/12 (gul markering) 1900 NPBA /3 MPB30217/005RD1S Kanalisationsrör HDPE 18/12 (röd markering) 1900 NPBA /4 MPB30217/005WH1A Kanalisationsrör HDPE 18/12 (vit markering) 1900 NPBA /5 MPB30217/005GN1S Kanalisationsrör HDPE 18/12 (grön markering) 1900 NPBA /6 MPB30217/005VT1S Kanalisationsrör HDPE 18/12 (violett markering) 1900 NPBA /7 MPB30217/005BU1S Kanalisationsrör HDPE 18/12 (blå markering) 1900 NPBA /8 MPB30217/005GY1S Kanalisationsrör HDPE 18/12 (grå markering) 1900 NPBA /9 MPB30217/005TQ1S Kanalisationsrör HDPE 18/12 (turkos markering) 1900 NPBA /10 MPB30217/005BK1S Kanalisationsrör HDPE 18/12 (svart markering) 1900 NPBA /11 MPB30217/005BN1S Kanalisationsrör HDPE 18/12 (brun markering) 1900 NPBA /12 MPB30217/005PK1S Kanalisationsrör HDPE 18/12 (skär markering) 1900 Kanalisationsrör, buntade Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /401 MPB30217/008S Kanalisationsrör HDPE 4x18/12 (orange markering) NPBA /402 4/MPB30217/008S Kanalisationsrör HDPE 4x18/12 (gul markering) 13

14 MIKROKANALISATION FÖR LUFTLINJENÄT Mikrokanalisation för luftlinjenät, metallfri Självbärande mikrokanalisation för installation på stolpar. Dukterna är dielektriska (metallfria) och har låg vikt för att underlätta installation. En extra UV-stabiliserad mantel gör att dukterna motstår solljusets inverkan. Dukterna finns i ett flertal varianter innefattade både 5/3.5 mm rör för blåsfiber och 12/10 mm rör för mikrokablar. typ: Installation i luft dimensioner, mikrodukter: 5/3,5 mm och 12/10 mm kapacitet: 1, 4, 7, 12, 5+4, 8+2, 12+1-väg Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /1204 MPB30228/5S Mikrorör Fig-8 FRP Luft 5x5/3,5mm + 4x12/10mm NPBA /1202 MPB30228/8S Mikrorör Fig-8 FRP Luft 8x5/3,5mm + 2x12/10mm NPBA /1201 MPB30228/10S Mikrorör Fig-8 FRP Luft 10x5/3,5mm + 1x12/10mm NPBA /1201 MPB30228/12S Mikrorör Fig-8 FRP Luft 12x5/3,5mm + 1x12/10mm NPBA /00 MPB30224/4S Mikrorör Fig-8 FRP Luft 4x5/3,5mm NPBA /00 MPB30224/7S Mikrorör Fig-8 FRP Luft 7x5/3,5mm NPBA /00 MPB30224/12S Mikrorör Fig-8 FRP Luft 12x5/3,5mm NPBA /00 MPB30228/1S Mikrorör Fig-8 FRP Luft 1x12/10mm NPBA /00 MPB30229/1M Mikrorör High UV 12/10mm för upp- och nedledning Luftkanalisation för kundanslutning (drop) Skanova artikelnr Hexatronic artikelnr Benämning Längd m NPBA /00 MPB30222/1 Mikrorör Luftdropp 1x5/3,5mm (självbärande) 14

15 MIKROKANALISATION FÖR INOMHUSINSTALLATION Kanalisation för inomhusinstallation Mikrokanalisation med en mantel av halogenfritt flamskyddande material. Detta gör kanalisationen lämplig för installation inomhus. Mikrokanalisationen finns för både 5/3,5 mm och 12/10 mm mikrodukter. typ: Halogenfri, flamskyddad dimensioner, mikrodukter: Ø 5/3,5, 12/10 mm kapacitet: 1, 4, 7, 12-väg Mikrokanalisation, inomhus, 5/3,5 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Längd m NPLA / MPB30202/1 Mikrorör LSZH 5/3.5 MM NPLA / MPB30201/1 Mikrorör LSZH ID1 5/3.5 MM FÖRSTÄRKT NPLA / MPB30203/4 Mikrorör LSZH ID 4x5/3.5 MM NPLA / MPB30204/7 Mikrorör LSZH ID 7x5/3.5 MM NPLA / MPB30205/12 Mikrorör LSZH ID 12x5/3.5 MM Mikrokanalisation, inomhus, 12/10 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Längd m NPLA / MPB30273/1 Mikrorör LSZH 12/10 MM NPLA / MPB30273/4 Mikrorör LSZH ID 4X12/10 MM NPLA / MPB30273/7 Mikrorör LSZH ID 7X12/10 MM 15

16 KABLAR FÖR INSTALLATION I KANALISATION Ribbonkabel fiber 4-fiber ribbon med spårkärna för maximalt skydd av fibrerna. Utformningen ger en mycket trycktålig kabel som är snabb och enkel att installera. Ribbonkabeln har streckmärkning för snabb och enkel identifikatiton av banden. design: Spårkärna, 4-fiber ribbon typ: Dielektrisk kapacitet: fiber Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m A / TOL /12A GASLDV 12 SM G , A / TOL /24A GASLDV 24 SM G , A / TOL /48A GASLDV 48 SM G , A / TOL /96A GASLDV 96 SM G , Ribbonkabel fiber 8-fiber ribbon med spårkärna för maximalt skydd av fibrerna. Utformningen ger en mycket trycktålig kabel som är snabb och enkel att installera. Kabeln har 8-fiber ribbon för maximal packningstäthet. Vattenblockerande gel används för TOL och torra vattenblockerande svällband i TOL design: Spårkärna, 8-fiber ribbon typ: Dielektrisk kapacitet: fiber Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m A / TOL /144A GASLDV 144 SM G , A / TOL /192A GASLDV 192 SM G , A / TOL /288A GASLDV 288 SM G A / TOL /384A GASLDV 384 SM G A / TOL /480A GASLDV 480 SM G A / TOL /640A GASLDV 640 SM G

17 KABLAR FÖR LUFTLINJENÄT Luftlinjekabel, stolpavstånd m ADSS, icke metallisk kabel med koncentrisk spår-kärna som innehåller aramidgarn för dragavlastning. Kabeln är dubbelmantlad för extra robusthet. Kabeln är lämplig att installera i tuffa miljöer med stora vind- och islaster och för stolpavstånd på m. design: ADSS, koncentrisk kärna typ: Dielektrisk kapacitet: fiber, max 7kN Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m A / TOL /12A GRHSLLDV 12 SM G , A / TOL /24A GRHSLLDV 24 SM G , A / TOL /48A GRHSLLDV 48 SM G , Luftlinjekabel, stolpavstånd 200- m ADSS, icke metallisk kabel med koncentrisk spår-kärna som innehåller aramidgarn för dragavlastning. Kabeln är dubbelmantlad för extra robusthet. Kabeln är lämplig att installeras i tuffa miljöer med stora vind- och islaster och för stolpavstånd på 200- m. design: ADSS, koncentrisk kärna typ: Dielektrisk kapacitet: fiber, max 14.5kN Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m A / TOL /12A GRHSLLDV 12 SM G A / TOL /24A GRHSLLDV 24 SM G A / TOL /48A GRHSLLDV 48 SM G

18 SJÖKABLAR Sjökabel 10-ton/ 15-ton SA, loose tube Enkelarmerad respektive dubbelarmerad sjökabel av unitube-konstruktion. Konstruktionen består av en hermetiskt tillsluten tub i rostfritt stål (3.7 mm diameter). Inuti tuben finns fiber och tixotropiskt vattenblockerande gel. Tuben är skyddad med en polyetenmantel, ett lager av galvaniserade ståltrådar och slutligen omsluten av ett lager med polypropengarn. design: FIMT, enkel-/dubbelarmerad typ: 10 ton/15 ton 2000 m kapacitet: fiber TOL Sjökabel 15-ton UT Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10402/12 Kontakta Hexatronic TOL /12A GJMLTTV 12 SM G TOLA 10402/ TOL /24A GJMLTTV 24 SM G TOLA 10402/ TOL /48A GJMLTTV 48 SM G TOLA 10402/96 Kontakta Hexatronic TOL /96A GJMLTTV 96 SM G TOL Sjökabel 10 ton UT Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10402/912 Kontakta Hexatronic TOL /12A GJMLTV 12 SM G TOLA 10402/ TOL /24A GJMLTV 24 SM G TOLA 10402/ TOL /48A GJMLTV 48 SM G TOLA 10402/996 Kontakta Hexatronic TOL /96A GJMLTV 96 SM G Sjökabel 10-ton/ 15-ton SA, ribbon Enkelarmerad sjökabel av ribbon-konstruktion. Konstruktionen består av en hermetiskt tillsluten tub i koppar). Inuti tuben finns en kabelkropp med spårkärna innehållande fiberband (ribbon), omgiven av vattenblockerande gel. Kabelkroppen är skyddad med en polyetenmantel, ett lager av galvaniserade ståltrådar och slutligen omsluten av ett lager med polypropengarn. design: Ribbon, enkelarmerad typ: 10 ton/15 ton m kapacitet: fiber TOL Sjökabel 15-ton SC Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10401/12 Kontakta Hexatronic TOL /12A GASLMLTV 12 SM G TOLA 10401/ TOL /24A GASLMLTV 24 SM G TOLA 10401/ TOL /48A GASLMLTV 48 SM G TOLA 10401/ TOL /96A GASLMLTV 96 SM G TOLA 10401/192 Kontakta Hexatronic TOL /192A GASLMLTV 192 SM G TOL Sjökabel 10-ton SC Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m TOLA 10401/ TOL /24A GASLMLTV 24 SM G TOLA 10401/ TOL /48A GASLMLTV 48 SM G TOLA 10401/ TOL /96A GASLMLTV 96 SM G TOLA 10401/9192 Kontakta Hexatronic TOL /192A GASLMLTV 192 SM G

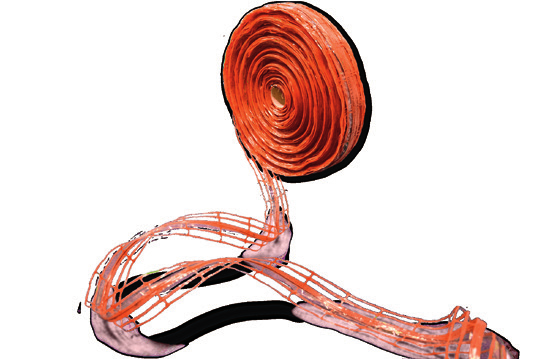

19 KABLAR FÖR INOMHUS/UTOMHUS INSTALLATION Ribbonkabel fiber 4-fiber ribbon med spårkärna för maximalt skydd av fibrerna. Utformningen ger en mycket trycktålig kabel som är snabb och enkel att installera.torr vattenblockerande band medger snabb och enkel preparering vid skarvning. design: Spårkärna, 4-fiber ribbon typ: Dielektrisk, halogenfri, flamskyddad kapacitet: fiber Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Antal fiber ø mm Std. Längd m A / TOL /12A GASQBDUV 12 SM G , A / TOL /24A GASQBDUV 24 SM G , A / TOL /48A GASQBDUV 48 SM G , A / TOL /96A GASQBDUV 96 SM G , A /144 Kontakta Hexatronic TOL /144A GASQBDUV 144 SM G , A / TOL /192A GASQBDUV 192 SM G , MARKERINGSNÄT Markeringsnät Markeringsnät (varningsnät) används i samband med installation av optokanalisation och optokabel. Nätet placeras normalt ca 30 cm ovanför kanalisationen i kabelschakten. Detta ger därmed en tidig varning vid grävarbeten. design: Markeringsnät, 100 mm, Orange typ: 0,8 mm syrafast ståltråd En integrerad söktråd används för att lokalisera kanalisationen genom att denna spänningssätts med hjälp av en signalgenerator. En detektor kan sedan användas för att följa kanalisationen ihela dess längd. Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning A MPB30601/50 Markeringsnät, m rulle med 3st skarvsatser m NTMA /MPB3 Skarsats (extra) 1 19

20 SKARVKOPPLINGAR OCH ÄNDPLUGGAR Skarvkopplingar för tunnväggiga mikrodukter Snabbkopplingar för mikrodukter medger enkel skarvning. Kopplingarna finns i tre grundutföranden för rördimensionerna 5/3,5 mm 10/8 mm och 12/10 mm samt som övergångskoppling mellan olika rördimensioner från 5/3,5 mm till 14/10 mm. typ: Rak koppling dimensioner, mikrodukter: Ø 5/3,5 mm 10/8 mm och 12/10mm samt reducering 7/3,5 mm till 5/3,5 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDEA / MPB30601/50 Skarvkoppling PE 5/3,5 mm, öppningsbar 100 NDEA / MPB30601/100 Skarvkoppling PE 10/8 mm, öppningsbar 100 NDEA / MPB30601/120 Skarvkoppling PE 12/10 mm, öppningsbar 100 NDEA / MPB30603/70 Skarvkoppling Reducering PE 7/3,5-5/3,5 mm 100 Skarvkopplingar för tjockväggiga mikrodukter Snabbkopplingar för mikrodukter för enkel skarvning av mikrodukter. Kopplingarna finns i ett flertal utföranden för 7/3,5 mm till 18/10 mm samt som övergångskoppling mellan olika rördimensioner. Raka kopplingar avsedda för direkt nedgrävning med yttre skydd, typ väska typ: Rak koppling dimensioner, mikrodukter: Ø 7/3,5 mm, 14/10 mm och 18/12 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDEA / /MPB30601/7 Skarvkoppling DB 7/3,5 mm, Direkt nedgrävbar, m. väska 100 NDEA / /MPB30601/14 Skarvkoppling DB 14/10 mm Direkt nedgrävbar, m. väska 100 NDEA / /MPB30601/18 Skarvkoppling DB 18/10 mm Direkt nedgrävbar, m. väska 100 NDEA / MPB30601/7 Skarvkoppling DB 7/3,5 mm, För miljöskåp och brunnar 100 NDEA / MPB30601/140 Skarvkoppling DB 14, För miljöskåp och brunnar

21 Ändpluggar för tunnväggiga mikrodukter Ändpluggar för mikrodukter terminerade ovan jord. typ: Ändpluggar dimensioner, mikrodukter: Ø 5 mm, 10 mm och 12 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDEA / MPB30606/50 Ändplugg till PE NDEA / MPB30606/100 Ändplugg till PE NDEA / MPB30606/120 Ändplugg till PE Ändpluggar för tjockväggiga mikrodukter Ändpluggar för mikrodukter. Ändpluggar för direkt nedgrävning med yttre skydd, typ väska. typ: Ändpluggar dimensioner, mikrodukter: Ø 7 mm, 14 mm och 18 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDEA / /MPB30606/7 Ändplugg DB 7, m. väska 100 NDEA / /MPB30606/14 Ändplugg DB 14, m. väska 100 NDEA / /MPB30606/18 Ändplugg DB 18, m. väska 100 NDEA / MPB30606/70 Ändplugg till PE 7, För miljöskåp, skåp och brunnar 100 NDEA / /MPB30606/14 Ändplugg DB 14, För miljöskåp, skåp och brunnar 100 NDEA / MPB30606/180 Ändplugg DB 18, För miljöskåp, skåp och brunnar 100 Ändförslutningar för mikrodukter Ändförslutningar av gummi används som temporärt skydd på oanvänd mikrorör för att förhindra vatten och damm från att komma in i mikrodukterna. typ: Ändförslutningar av gummi för mikrorör Skanova artikelnr E-nummer Hexatronic artikelnr Benämning NDEA / MPB30609/5 Ändplugg för rör med ytterdiam. 5 mm NDEA / MPB30609/7 Ändplugg för rör med ytterdiam. 7 mm NDEA / MPB30609/10 Ändplugg för rör med ytterdiam. 10 mm NDEA / MPB30609/12 Ändplugg för rör med ytterdiam. 12 mm NDEA / MPB30609/14 Ändplugg för rör med ytterdiam. 14 mm NDEA / MPB30609/18 Ändplugg för rör med ytterdiam. 18 mm Ändförslutningar för mikrokanalisation Ändförslutningar av gummi används som temporärt skydd på oanvänd mikrokanalisation för att förhindra vatten och damm från att komma in i mikrodukterna. typ: Ändförslutningar av gummi för mikrokanalisation Skanova artikelnr E-nummer Hexatronic artikelnr Benämning NDEA / SRS10617/1 Ändplugg för rör med innerdiam mm (16/10 rör) SRS10617/2 Ändplugg för rör med innerdiam mm (18/12 rör) SRS10617/2 Ändplugg för rör med innerdiam mm (20/14 rör) NDEA / SRS10617/3 Ändplugg för rör med innerdiam mm (25/19 rör) 21

22 KABELRÖRSTÄTNINGAR Tätning för mikrodukt, gummipeg, delbar Delbara tätningar används för att täta runt en blåsfiber, installerad i en mikrodukt. Denna tätning består av en slitsad gummipeg som även dragavlastar fibern mot mikrodukten. Tätningen fungerar för alla Hexatronic blåsfiber 2-12 fiber. Tätningen kan även användas som en ändhätta för dukter utan fiber installerad. För extra dragstyrka används en metallhylsa crimp i kombination med denna tätning. Metallhylsan ska alltid användas för installation av blåsfiber i luft. typ: Delbara tätning/dragavlastning dimensioner, mikrodukter: Ø 5/3,5 eller 7/3,5 mm, metallhylsa Ø 5/3,5 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDKA /1 NDKA /100 NDKA / NDK12103 Kabelrörstätning för 5/3,5 och 7/3,5 mm mikrorör med kabel/fiber, förpackning om 100 st 1x NDK12104 Metallhylsa (crimp) till kabelrörstätning 100 Delbar tätning för mikrodukt 4, 5, 7 mm Delbara tätningar används för att täta runt en blåsfiber eller nanokabel installerad i en mikrodukt. Tätningarna är utformade för att kunna monteras efter det att blåsfibern installerats. typ: Delbar tätning dimensioner, mikrodukter: Ø 4/2, 5/3,5 eller 7/3,5 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDKA / MPB30608/4A Kabelrörstätning delbar 4 (0.9) för blåsfiber NDKA / MPB30608/4B Kabelrörstätning delbar 4 (1,25) för nanokabel 2 mm NDKA / MPB30608/5A Kabelrörstätning delbar 5 (0,9) för blåsfiber NDKA / MPB30608/5B Kabelrörstätning delbar 5 (1,25) mm för nanokabel 2 mm NDKA / MPB30608/7A Kabelrörstätning delbar 7 (0,9) 1för blåsfiber NDKA / MPB30608/7B Kabelrörstätning delbar 7 (1,25) för nanokabel 2 mm Delbar tätning för mikrodukt 10, 12, 14, 18 mm Delbara tätningar används för att täta runt en mikrokabel installerad i en mikrodukt. Tätningarna är utformade för att kunna monteras efter det att kabeln installerats. typ: Delbara tätningar dimensioner, mikrodukter: Ø 10/8, 12/10, 14/10 mm eller 18/12 mm Skanova artikelnr E-nummer Hexatronic artikelnr Benämning Förpackning NDKA / MPB30608/10A Kabelrörstätning delbar 10 (2,5-3,5 mm) 25 NDKA / MPB30608/10D Kabelrörstätning delbar 10 (3,5-5,0 mm) 25 NDKA / MPB30608/10B Kabelrörstätning delbar 10 (5,0-6,5 mm) 25 NDKA / MPB30608/10C Kabelrörstätning delbar 10 (6,5-7,5 mm) 25 NDKA / MPB30608/12A Kabelrörstätning delbar 12 (2,5-3,5 mm) 25 NDKA / MPB30608/12E Kabelrörstätning delbar 12 (3,5-5,0 mm) 25 NDKA / MPB30608/12B Kabelrörstätning delbar 12 (5,0-6,5 mm) 25 NDKA / MPB30608/12C Kabelrörstätning delbar 12 (6,5-8,0 mm) 25 NDKA / MPB30608/14C Kabelrörstätning delbar 14 (3,5-5,0 mm) 25 NDKA / MPB30608/14A Kabelrörstätning delbar 14 (5,0-6,5) 25 NDKA / MPB30608/14C Kabelrörstätning delbar 14 (6,5-8,0 mm) 25 NDKA / MPB30608/14G Kabelrörstätning delbar 14 (3,5--5,0 mm) 25 NDKA / MPB30608/14B Kabelrörstätning delbar 14 (8,0-10,0 mm) 25 NDKA / MPB30608/18C Kabelrörstätning delbar 18 (5-6,5 mm) 25 NDKA / MPB30608/18B Kabelrörstätning delbar 18 (6,5-8.0 mm) 25 NDKA / MPB30608/18A Kabelrörstätning delbar 18 (8,0-9,5 mm) 25 22

23 TILLBEHÖR FÖR LUFTLINJENÄT Grenskarv för fast skyddad mikrokanalisation, gel En mycket lättanvänd grenskarv för fast skyddad dukt. Skarven har ett gelliknande skikt som medger mycket snabb installation genom att förslutningen enkelt omslutes runt en avgreningspunkt och snäppes fast. Skarven använd för luftduktinstallationer men kan med fördel även användas i mark. typ: Kallförslutning, återförslutningsbar, gel tätning: IP 67 kapacitet: Upp till 2x1-väg avgrening (under jord) eller 4x1-väg (ovan jord) Skanova artikelnr E-nummer Hexatronic artikelnr Benämning NPBA NDE45122/1 Skarvskydd för kanalisation i luft GelWrap 50/ NPBA NDE45122/3 Skarvskydd för kanalisation i luft GelWrap 50/ Spänndon Utformad för dukter vid stolpmontage med en FRP figur-8 bärlina. Typ 701 kan också monteras på förstärkt singeldukt utan FRP ämnad för luftinstallation. typ: Spänndon för dukt kapacitet: (601) 8-10 mm FRP eller (701) 6-8 mm FRP eller förstärkt singeldukt Skanova artikelnr E-nummer Hexatronic artikelnr Benämning NSHA NSF Spänndon för dropprör, bygel 140 mm för nedledning på stolpe NSHA NSF151601/1 Spänndon för luftkanalisation med bärlina 5-7 mm FRP, bygel mm Bärfäste Utformad för dukter vid stolpmontage med en FRP figur-8 bärlina. typ: Bärfäste kapacitet: 7-11 mm FRP Skanova artikelnr E-nummer Hexatronic artikelnr Benämning NSHA NSF Kabelbärfäste med linhållare för mellanstolpe NSHA / NSF Fästbult för Bärfäste trästolpe 23

24 HCI B Hexatronic C&I AB 2016 Branschledande systemlösningar inom fiberkommunikation Hexatronic Cables & Interconnect Systems är en systemleverantör som utvecklar, tillverkar, marknadsför och tillhandahåller service inom fiberoptisk kabel och infrastrukturlösningar för telekomföretag. Hexatronic Cables & Interconnect Systems har egen produktion av fiberkabel, dukt, kopparkabel samt nätmateriel. Företaget har sitt ursprung i Ericssons fiberkabelverksamhet i Hudiksvall. Produkterna utvecklas och tillverkas av svenska specialister med mångårig erfarenhet och unik kompetens inom fiberoptik. I produktportföljen ingår bland annat de branschledande varumärkena Ribbonet och Micronet. HCI en del av Hexatronic Group Hexatronic Group är en svensk koncern med fokus på system- och produktlösningar främst inom fiberkommunikation med ett brett erbjudande av system- och produktlösningar för infrastruktur främst inom passiv fiberoptik. Vi kombinerar det stora bolagets stabilitet och resurser med det lilla företagets flexibilitet och snabbhet. Hexatronic verkar på en global marknad och våra kunder är företag inom telekombranschen som till exempel operatörer, telekomföretag, nätägare, distributörer samt systemintegratörer. Koncernen har sitt säte i Sverige med egna försäljningskontor och/eller dotterbolag i Sverige, Norge, Finland, Kina, Storbritannien och USA. Hexatronics aktie är listad på Nasdaq Stockholm. Läs mer på: Hexatronic Cables & Interconnect Systems AB, Kabelvägen 1, Hudiksvall Tel +46 (0) info@hexatronic.com linkedin.hexatronicpartners.se twitter.hexatronicpartners.se youtube.hexatronicpartners.se issuu.hexatronicpartners.se facebook.com/hexatronic
