1 rehau system för mikrokabelrör fibre to the X Bygg Automotive Industri

2 rehau system för mikrokabelrör leveransprogram Utbyggnaden av glasfiberbaserade höghastighetsdatanät i den globala kommunikationstekniken kräver hela tiden nya systemkomponenter för förläggning, förbindning och drift. REHAU har uppdaterat sin produktportfölj avseende telekommunikation och kan nu som global aktör också leverera den sista milen av Fiber To The X Under de kommande åren kommer områden som hittills inte är försörjda med bredband att utrustas med snabba och effektiva anslutningar. Detta gäller såväl för industri som privata hushåll. Mikrokabelrör För inblåsning av LWL-kablar Material: PE-HD, transparent med färgränder Art. nr. Dimension Ytterdiameter Innerdiameter Leveranslängder [mm] [mm] [m] x 0,75 5 3, x 0,75 7 5, x 1, x 1, x 2, x 2, x 2, x 2, Rörbuntar Ytterskikt: PP, färg grön eller svart MKR: PE-HD max. YD i mm Beskrivning Leveranslängder m fack 5 x 0, facl7x1, facl 7x1,

3 Mikroskarvar För draghållfast och trycktät förbindning av mikrokabelrör upp till 10 bar. Leverans av mikroskarvar sker med förmonterade säkringsclips. d [mm] Förminskningar För draghållfast och trycktät förbindning av mikrokablar av olika dimensioner. Används upp till ett tryck om 10 bar. Leverans av förminskningar sker med förmonterade säkringsclips. Förminskning mm - 10 mm mm - 7 mm mm - 5 mm 100 Ändproppar För trycktät förslutning av ej förlagda mikrokabelrör. Används upp till ett tryck av 10 bar. Leverans av ändproppar sker med förmonterade säkringsclips. d [mm]

4 Förslutningspluggar För tryckhållfast förslutning av ej förlagda mikrokabelrör i kombination med REHAU mikroskarvar. d [mm] Kabeltätning Tryck- och draghållfast förbindning av LWL-kablar till mikrokabelrör. Dimension Kabeldiameter- Förpackningsenhet [mm] [mm] [st] ,5-3, ,0-5, ,5-3, ,0-8, ,0-4, ,0-10, ,0-6, ,0-8, ,0-12, ,0-10, ,0-8, ,0-8,0 100 Y-skarv 45 Delningsbar skarv, draghållfast integrering med anslutna kabelrör Art.-nr Dimension [mm] T-skarv 90 Delningsbar skarv, draghållfast integrering med anslutna kabelrör. Dimension [mm] Förminskning för skarvar 45 och 90 Förminskningar för anpassning till befintliga PE-kabelrör. Dimension [mm]

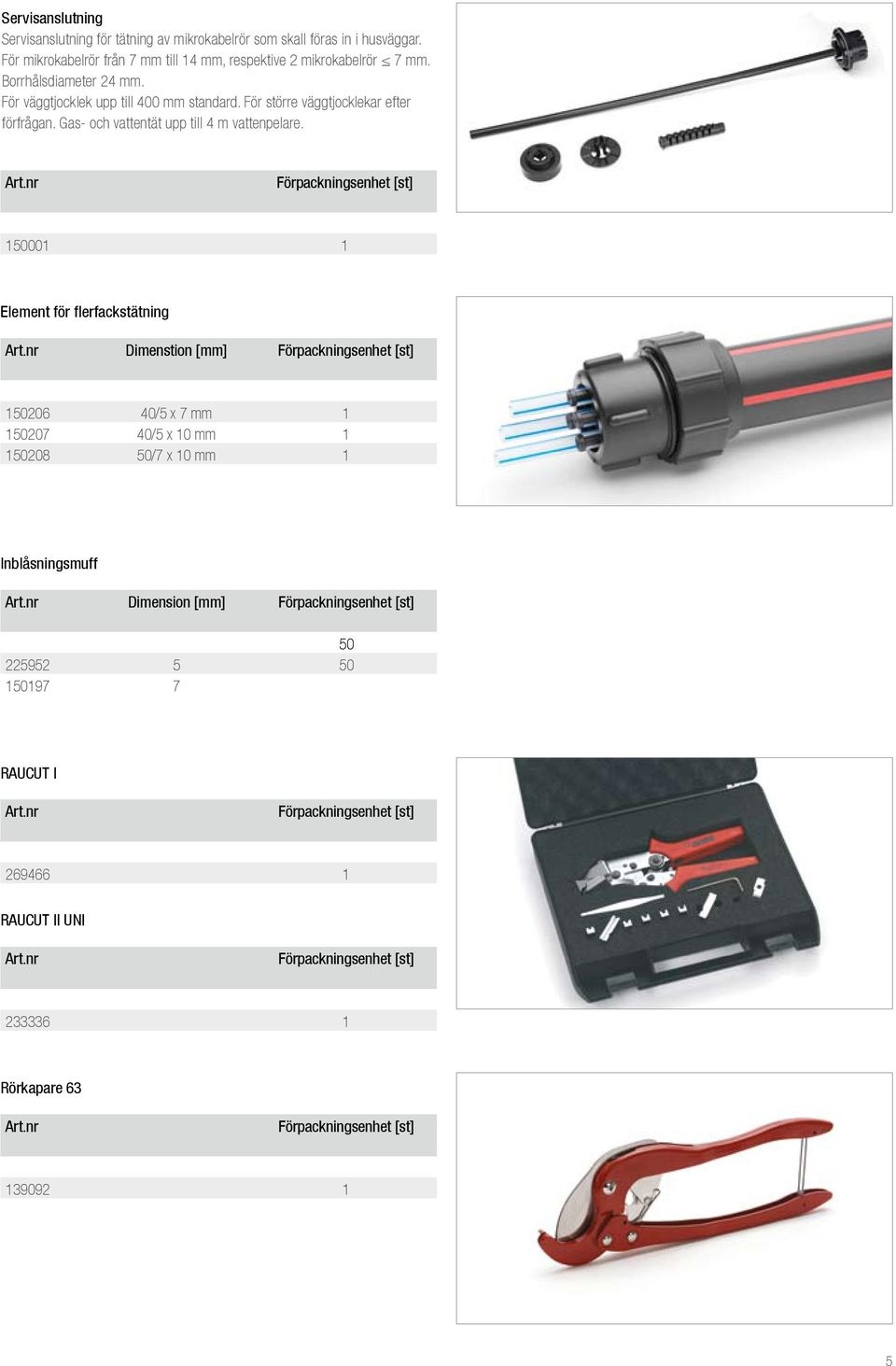

5 Servisanslutning Servisanslutning för tätning av mikrokabelrör som skall föras in i husväggar. För mikrokabelrör från 7 mm till 14 mm, respektive 2 mikrokabelrör 7 mm. Borrhålsdiameter 24 mm. För väggtjocklek upp till 400 mm standard. För större väggtjocklekar efter förfrågan. Gas- och vattentät upp till 4 m vattenpelare Element för flerfackstätning Dimenstion [mm] /5 x 7 mm /5 x 10 mm /7 x 10 mm 1 Inblåsningsmuff Dimension [mm] RAUCUT I RAUCUT II UNI Rörkapare

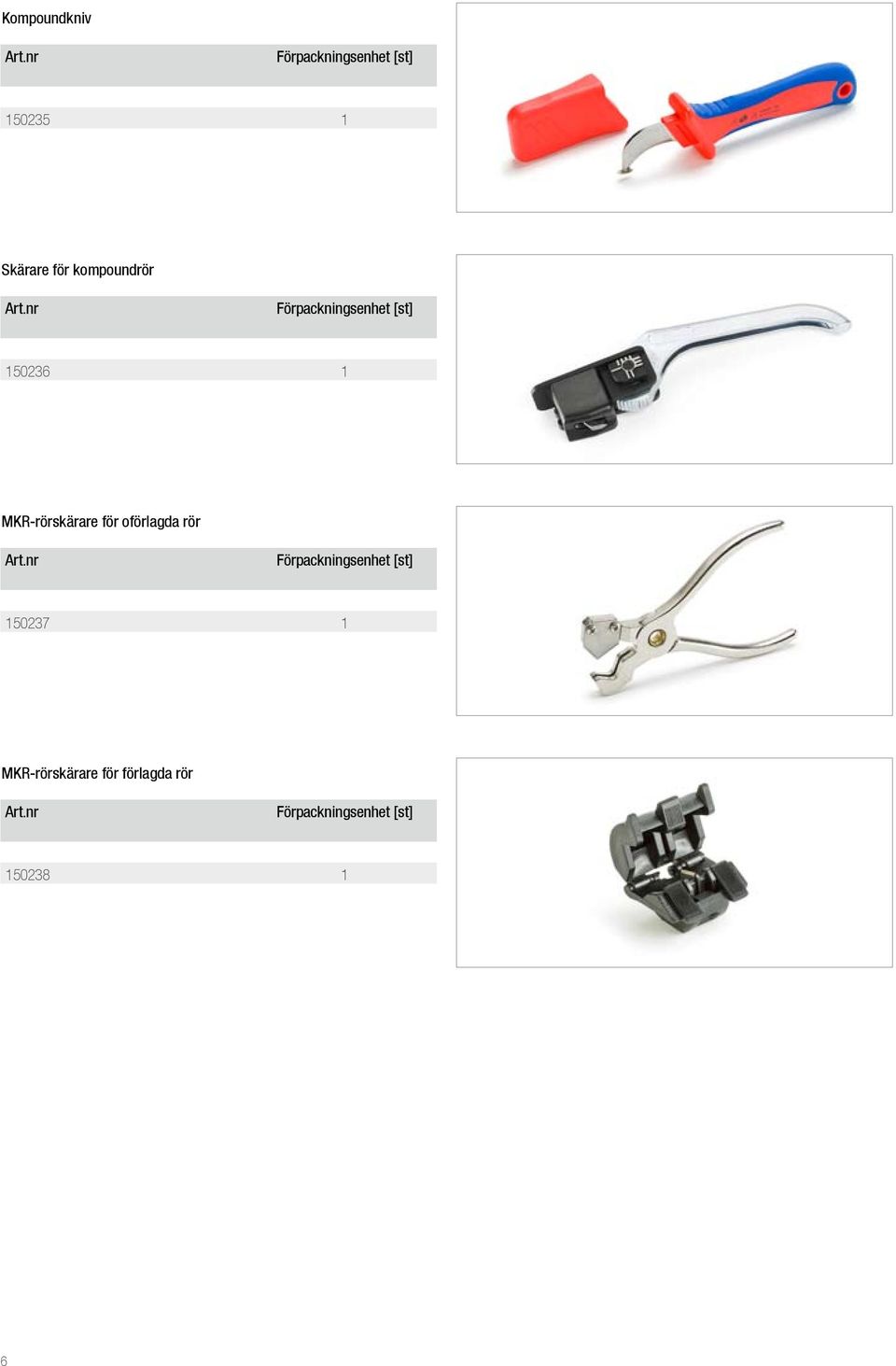

6 Kompoundkniv Skärare för kompoundrör MKR-rörskärare för oförlagda rör MKR-rörskärare för förlagda rör

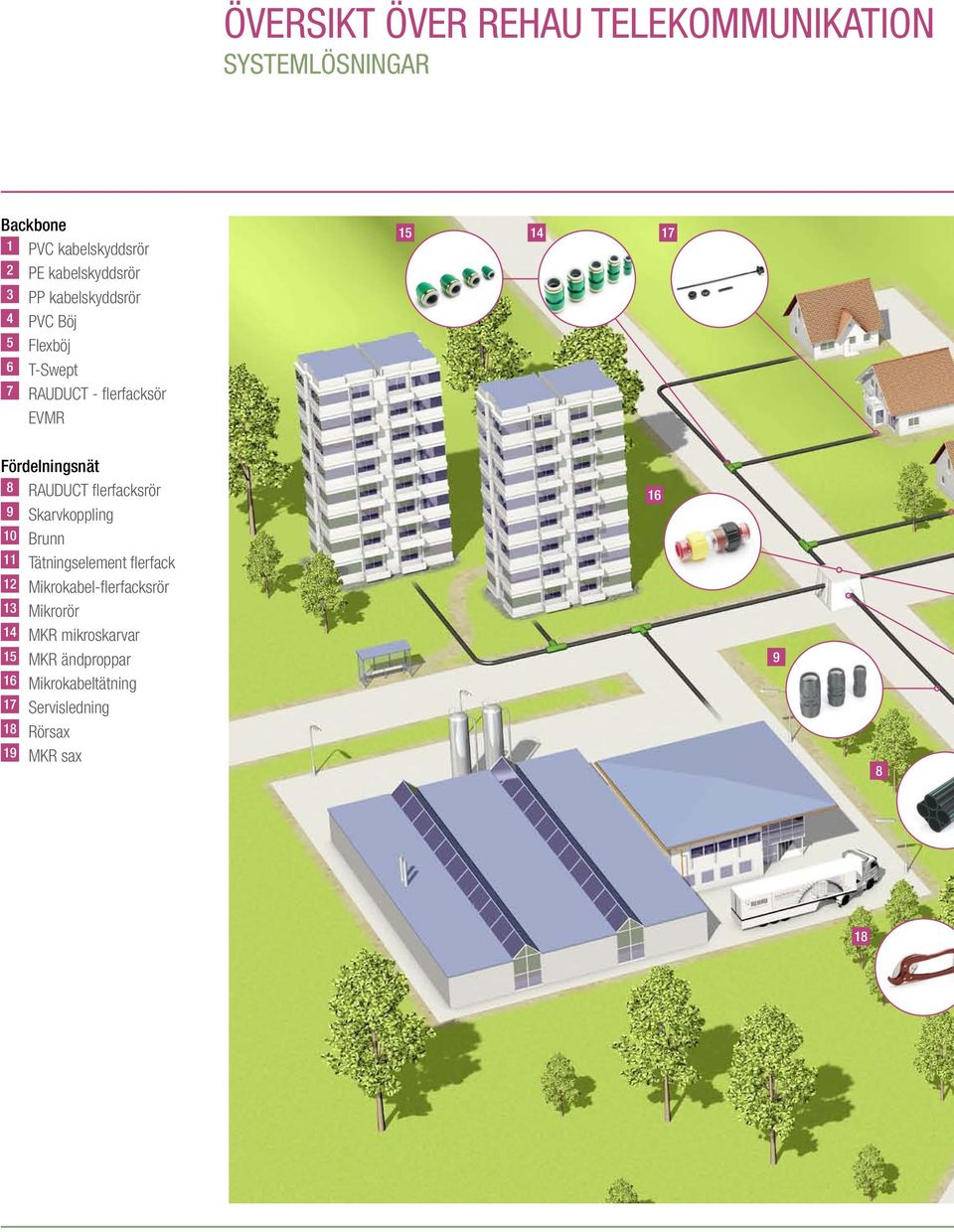

7 Översikt över REHAU TELEKOMMUNIKATION SYSTEMLÖSningar Backbone 1 PVC kabelskyddsrör 2 PE kabelskyddsrör 3 PP kabelskyddsrör 4 PVC Böj 5 Flexböj 6 T-Swept 7 RAUDUCT - flerfacksör EVMR Fördelningsnät 8 RAUDUCT flerfacksrör 9 Skarvkoppling 10 Brunn 11 Tätningselement flerfack 12 Mikrokabel-flerfacksrör 13 Mikrorör 14 MKR mikroskarvar 15 MKR ändproppar 16 Mikrokabeltätning 17 Servisledning 18 Rörsax 19 MKR sax

8

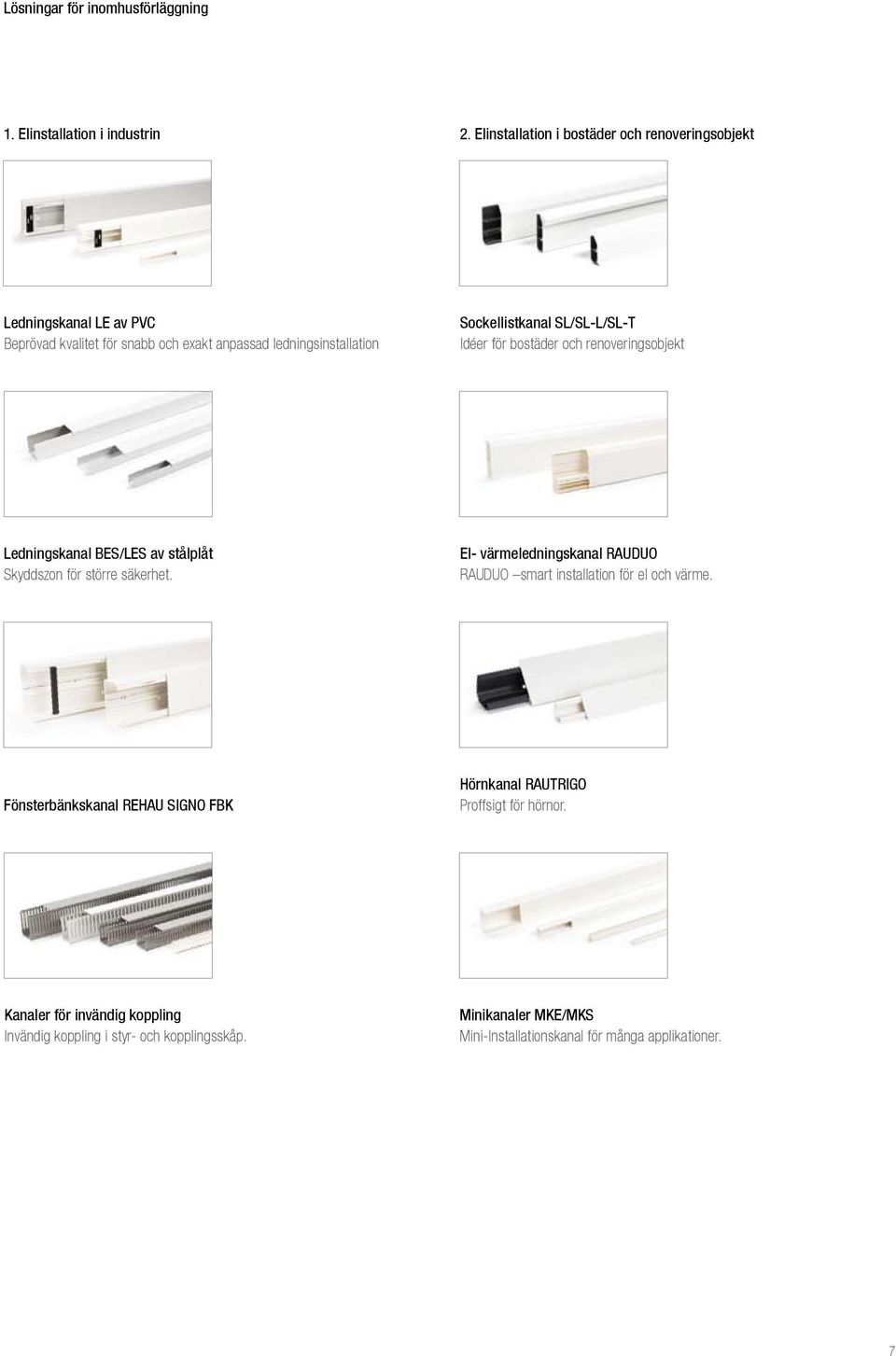

9 Lösningar för inomhusförläggning 1. Elinstallation i industrin 2. Elinstallation i bostäder och renoveringsobjekt Ledningskanal LE av PVC Beprövad kvalitet för snabb och exakt anpassad ledningsinstallation Sockellistkanal SL/SL-L/SL-T Idéer för bostäder och renoveringsobjekt Ledningskanal BES/LES av stålplåt Skyddszon för större säkerhet. El- värmeledningskanal RAUDUO RAUDUO smart installation för el och värme. Fönsterbänkskanal REHAU SIGNO FBK Hörnkanal RAUTRIGO Proffsigt för hörnor. Kanaler för invändig koppling Invändig koppling i styr- och kopplingsskåp. Minikanaler MKE/MKS Mini-Installationskanal för många applikationer. 7

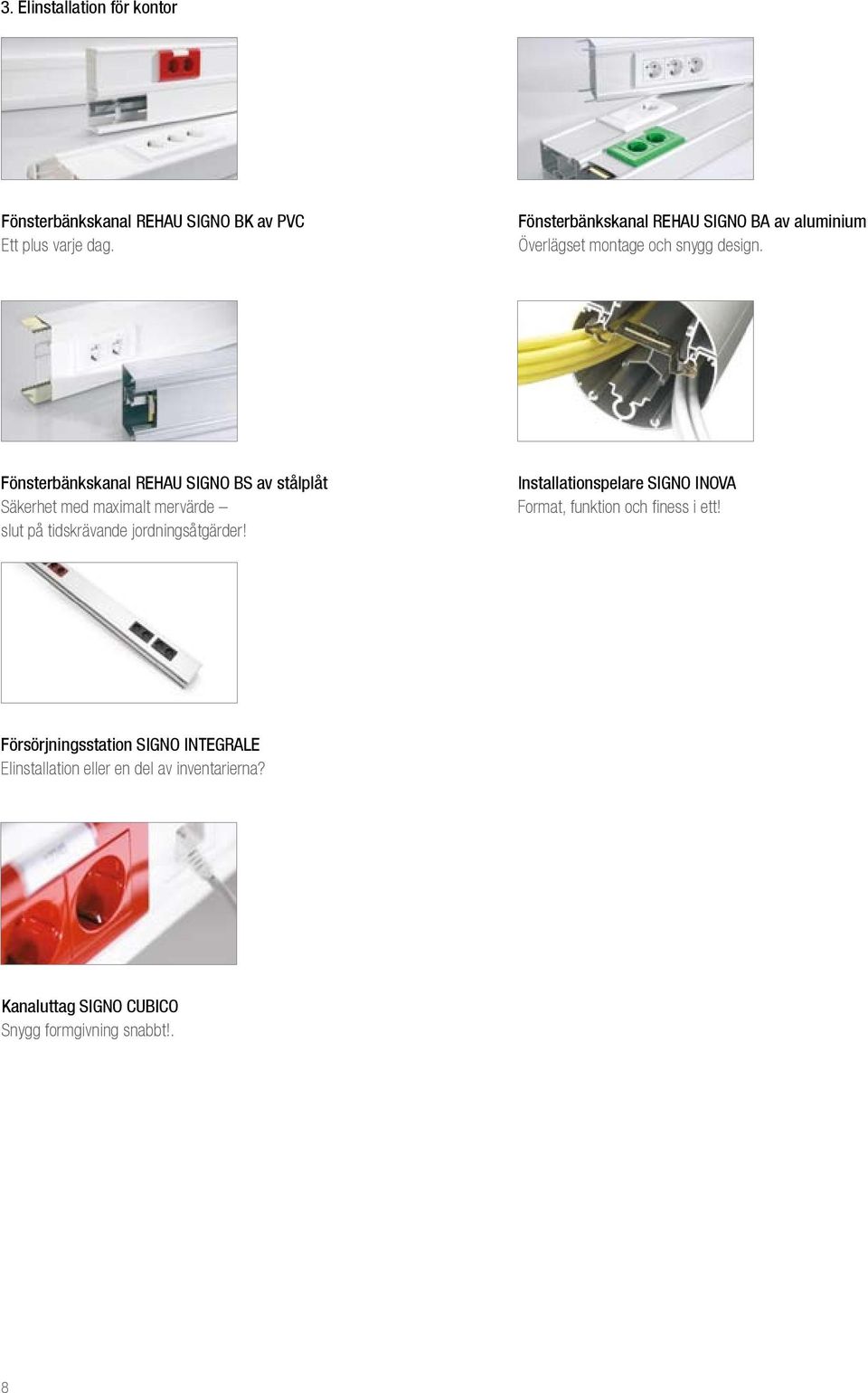

10 3. Elinstallation för kontor Fönsterbänkskanal REHAU SIGNO BK av PVC Ett plus varje dag. Fönsterbänkskanal REHAU SIGNO BA av aluminium Överlägset montage och snygg design. Fönsterbänkskanal REHAU SIGNO BS av stålplåt Säkerhet med maximalt mervärde slut på tidskrävande jordningsåtgärder! Installationspelare SIGNO INOVA Format, funktion och finess i ett! Försörjningsstation SIGNO INTEGRALE Elinstallation eller en del av inventarierna? Kanaluttag SIGNO CUBICO Snygg formgivning snabbt!. 8

11 Planering och förläggning Inblåsning av mikrokabelrör och minikablar REHAU mikrokabelrör kan blåsas in med vanligen på marknaden förkommande inblåsningsapparatur. Tillverkarens bruksanvisningar skall noga beaktas. Indragning av mikrokabelrör REHAU mikrokabelrör kan dras in i kabelrör. Det rekommenderas att fästa mikrokabelrören vid draglinan med en draghållfast klämapparatur. Följande maximala dragkrafter är tillåtna för mikrokabelrören av RAU-PE Mikrokabelrör Dragkraft 5 x 0,75 80 N 7 x 0, N 7 x 1,5 200 N 10 x 1,0 220 N 10 x 2,0 400 N 12 x 2,0 500 N 14 x 2,0 600 N 16 x 2,0 700 N Lagring och transport Vid lagring och transport skall punktbelastning och kontakt med vassa föremål undvikas. Gods på trummor skall lagras så att lasten uteslutande bärs upp av trumflänsen REHAU mikrokabelrör av RAU-PE är stabiliserade mot UV-strålning och kan i mellaneuropa lagras utomhus i upp till ett år. Direkt solstrålning liksom uppvärmning över 35 C skall dock undvikas, eftersom de upplindade mikrokabelrören då kan bli ovala genom sin egen viktkraft. Direkt markförläggning Direkt markförläggning i sand 0/2 är principiellt möjlig. Det skall säkerställas att grövre markkomponenter inte kan vandra fram till mikrorören. Vidare skall hänsyn tas till eventuell förekomst av gnagare. Inblåsning av glasfiber och mikrokabel (EPFU) Glasfiber, glasfiberbuntar och mikrokabel (EPFU) kan blåsas in med på marknaden vanligen förekommande inblåsningsapparatur. Tillverkarens bruksanvisningar skall noga beaktas. 9

12 Vår användningstekniska rådgivning, baserad på kunskaper och erfarenheter, får anses som vägledande. Arbetsförhållanden och andra faktorer utanför vår påverkan, utesluter alla anspråk med anledning av våra angivelser. Vi rekommenderar därför att noga undersöka om produkten är lämplig för det avsedda användningsområdet. Användning och bearbetning av produkterna sker utanför vår kontroll. Vårt garantiåtagande hänför sig till oförändrad kvalitet på våra produkter enligt vår specifikation och våra leveransbestämmelser. Detta dokument är upphovsrättsskyddat. Därigenom uppkomna rättigheter förbehålles, i synnerhet vad gäller översättning, eftertryck, kopiering, radiering, återgivning på fotomekaniskt eller liknande sätt, samt lagring i ordbehandlingsprogram. REHAU AB, besöksadress Boglundsgatan 4, Box 1202, ÖREBRO +46 (0) , info-orebro@rehau.com,
