1 PLAFOND B Lindab Ventilation AB. Varje form av eftertryck och kopiering utan skriftlig tillåtelse är förbjuden. är ett registrerat varumärke tillhörande Lindab AB. Lindabs produkter, system, produkt- och produktgruppbeteckningar är skyddade av immateriella rättigheter (IPR).

2

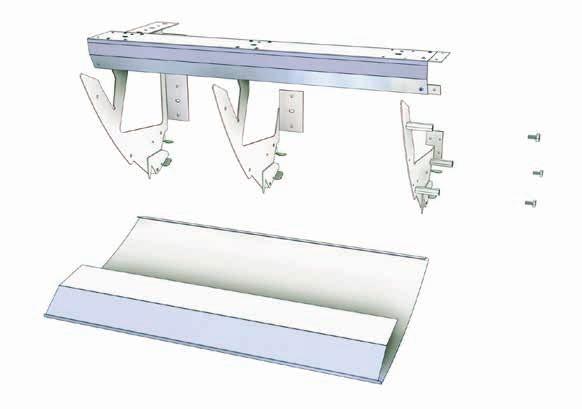

3 Användning ar används för att dölja rör och kanaler från kylbaffeln. :s täckplåtar består av plåtar som monteras med konsoler mot vägg och tak. Alla täckplåtar är designade för att ha samma utseende som kylbaffeln. Installation arnas längd skall vara tillräcklig för att täcka rör och kanaler, men skall lämna plats för att ta upp onoggranheter i byggnadskonstruktionen. :s täckplåtar kan beställas för exakt installation med 0 mm skarv. Men för att klara av onoggranheter i byggnadskonstruktionen rekommenderar vi en skarvbredd på 10mm mellan vägg och täckplåt. en beställs efter längden på toppdelen. Vänligen följ instruktionerna för korrekt mätning. Val The connection cover for comes in three standard variants, suitable when no pre-installed piping and ducts interfere with your installation: Vänster Höger Mitt De tre varianterna kan levereras i tre öppen konsol versioner som alternativa versioner. Dessa används när du behöver bygga runt befintliga rör och kanaler. Standard Konsoler för att stödja och fixera täckplåten. Obs! Centerkonsol behövs bara för täckplåtar 1800mm. Toppdelen Toppdelen har två förmonterade plåtar för anslutning av täckplåten till toppdelen. Plåtarna är förberedda för popnit (Ingår ej) Varje konsol har en enkel låsmekanism, så täckplåten kan enkelt fästas och demonteras. en levereras med en medföljande konsol, 3 x M6x40 muttrar och 3 x M6x12a skruvar, klara för montage på :s vänstra ändkonsol. Demonterbar täckplåt Bild 1. Vänster standard täckplåt (Med stängda konsoler) 1800 mm. 3

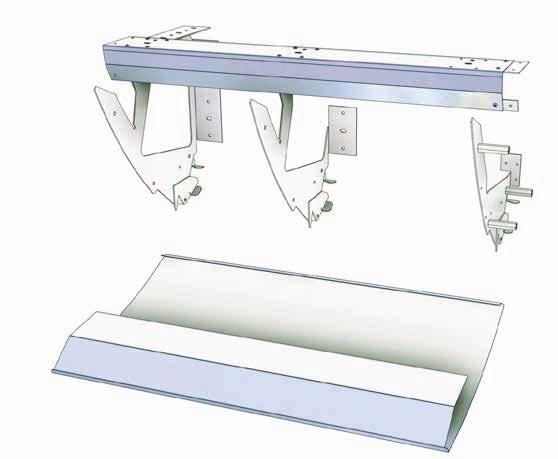

4 Beställningskod Vid beställning av täckplåt, vänligen uppge ordernummer för tillhörande baffelorder. Produkt Plafond B x x xxxx xxxx xxxxxx Plafond baffeltyp: B splacering: L = Vänster, R = Höger, C = Mitt Konsolstyp: C = Stängd (Endast vid Vänster eller höger) O = Öppen (Centrerad alltid öppen) slängd: Avstånd -10 mm (Vänster/höger täckplåt) Avstånd -1 mm (Mitt täckplåt) Max. längd 3600 mm Färgkod: RAL 9010, RAL 9005, RAL 9006, RAL 9003 Standard: RAL 9010 (Glansvärde 30) Andra färger på begäran Ordernummer på baffeln: SO-xxxxxx Exempel: Plafond täckplåt - B - L - C SO Översikt Vägg 3 Mått Toppdelen Välj konsoler 1 Välj 2 4

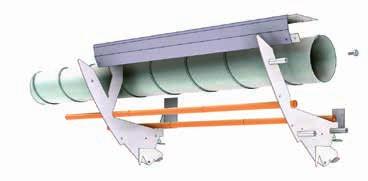

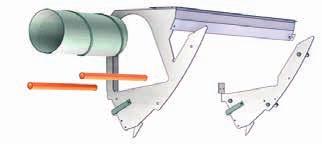

5 Varianter 1 Välj konsol 2 Välj täckplåt 3 Mått vänster vänster Öppen Höger Höger Mitt Mitt Stängd 1 Välj konsol Öppen konsol: Den öppna konsolen används när du behöver bygga runt befintliga rör och kanaler. Stängd konsol: Den stängda konsolen måste monteras innan installation av rör och kanaler görs. Mittkonsol (Altid öppen): Mittkonsolen behövs bara för täckplåtar 1800 mm. en levereras med en medföljande konsol klar för montage på baffelns gavel. 5

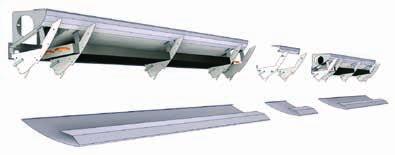

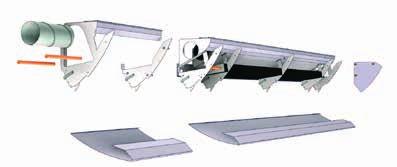

6 lind ab v i f ö ren k l a r b y g g a n d e t 2 Välj täckplåt Vilken sida? Vänster/höger: en används mellan en och en vägg. Vänster täckplåt baffel 1 Mitt täckplåt baffel Höger täckplåt baffel 2 Mitt: Mitt täckplåten används mellan två bafflar och finns endast i öppen konsol version. Vänster/höger med gavel: levereras med gavlar som standard. Dessa gavlar skall om möjligt även återanvändas som gavlar till täckplåtarna. Vänster täckplåt baffel Gavel höger Baffelns gavlar skall återanvändas på täckplåtarna, om möjligt. 6

7 3 Mätning Vänster/höger täckplåt: Mät avståndet mellan änden på :s toppdel och väggen. (10 mm avdrag rekommenderas) VIKTIGT! Innan mätning, kontrollera först att baffeln är korrekt monterad i raka linjer där hänsyn tagits till ojämnheter i väggar och tak. Detta säkerställer enkel mätning och installation av täckplåtar. Vänster täckplåt Höger täckplåt 10 mm 10 mm Längd Notera: kan beställas för exakt installation med 0 mm skarv mellan täckplåt och baffel. Men på grund av risken för ojämnheter i vägg och tak, rekommenderar vi en 10 mm spalt mellan vägg och täckplåt. Längd Mitt täckplåt Mitt täckplåt: Mät avståndet mellan de två ändarna på :s toppdelar. Längd Toppdel 7
