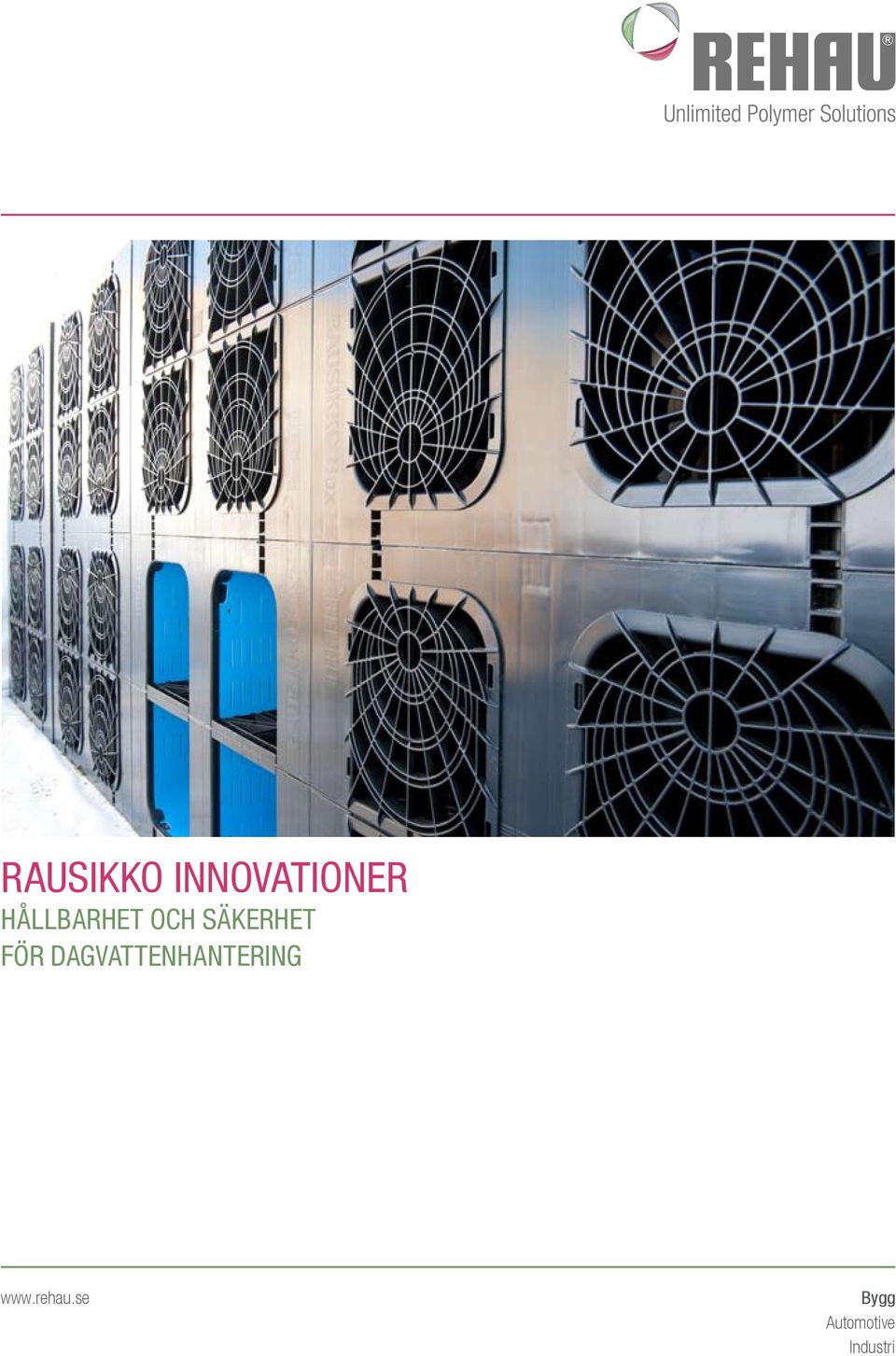

1 RAUSIKKO INNOVATIONEr hållbarhet och säkerhet för dagvattenhantering Bygg Automotive Industri

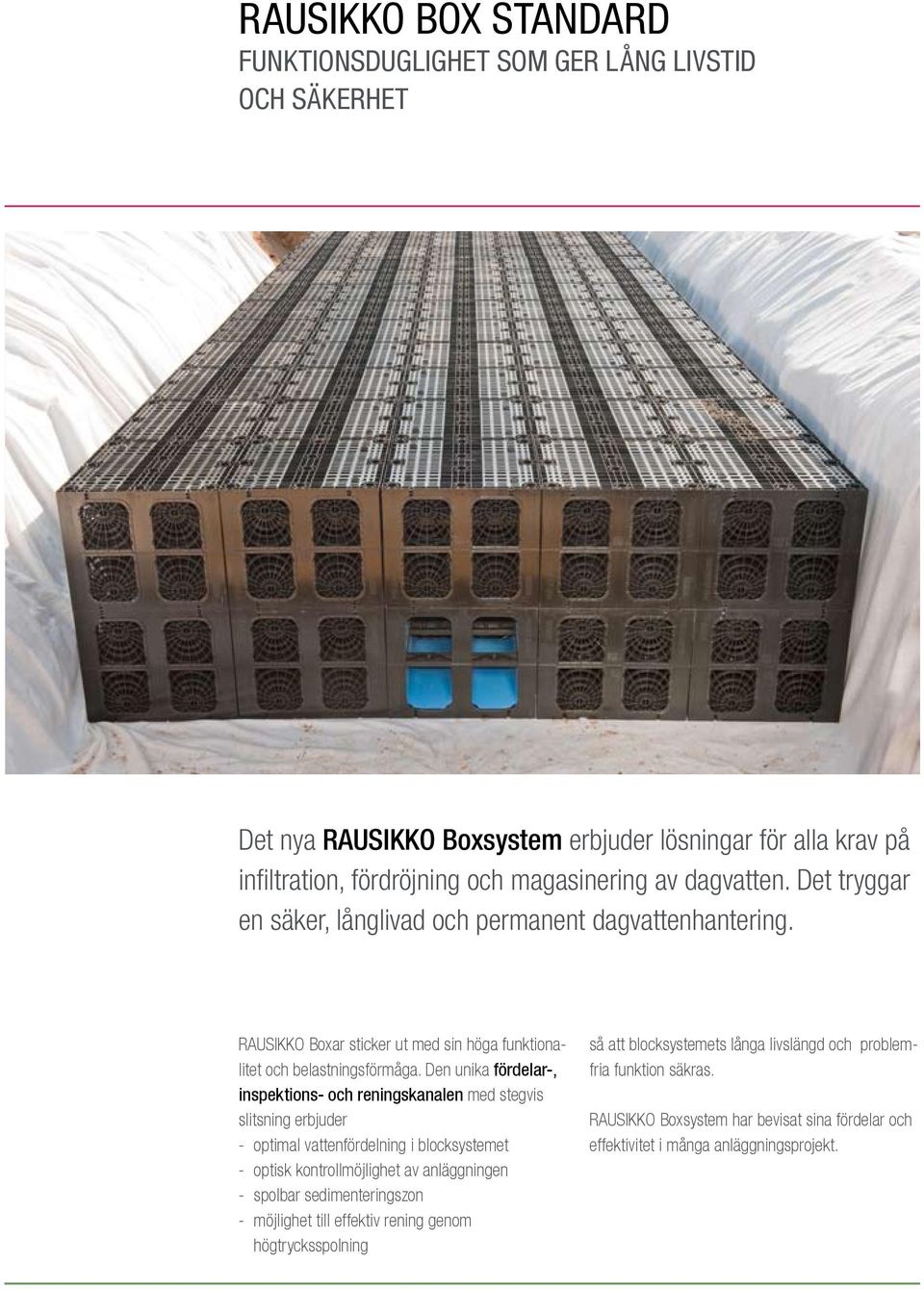

2 RAUSIKKO BOX Standard Funktionsduglighet som ger lång livstid och säkerhet Det nya RAUSIKKO Boxsystem erbjuder lösningar för alla krav på infiltration, fördröjning och magasinering av dagvatten. Det tryggar en säker, långlivad och permanent dagvattenhantering. RAUSIKKO Boxar sticker ut med sin höga funktionalitet och belastningsförmåga. Den unika fördelar-, inspektions- och reningskanalen med stegvis slitsning erbjuder optimal vattenfördelning i blocksystemet optisk kontrollmöjlighet av anläggningen spolbar sedimenteringszon möjlighet till effektiv rening genom högtrycksspolning så att blocksystemets långa livslängd och problemfria funktion säkras. RAUSIKKO Boxsystem har bevisat sina fördelar och effektivitet i många anläggningsprojekt.

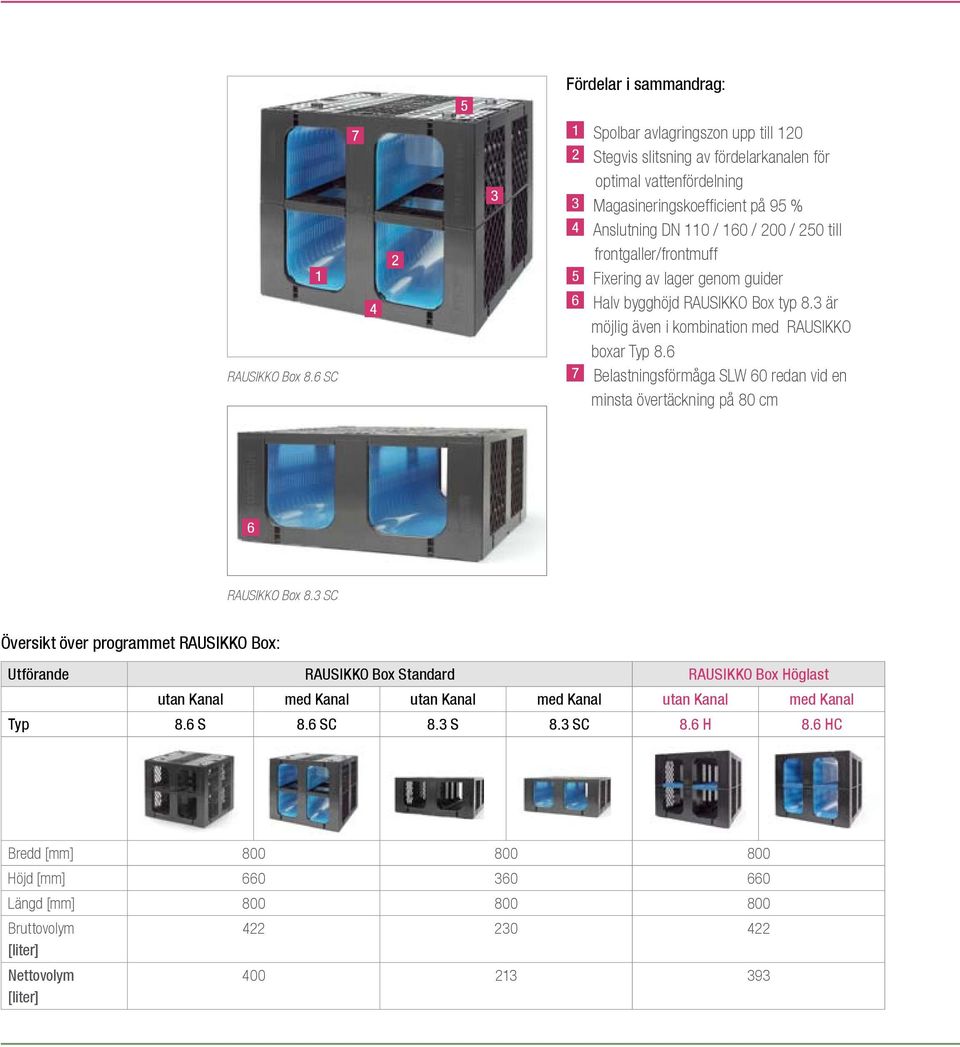

3 5 Fördelar i sammandrag: 7 1 Spolbar avlagringszon upp till Stegvis slitsning av fördelarkanalen för 3 optimal vattenfördelning 3 Magasineringskoefficient på 95 % 4 Anslutning DN 110 / 160 / 200 / 250 till 1 RAUSIKKO Box 8.6 SC 4 2 frontgaller/frontmuff 5 Fixering av lager genom guider 6 Halv bygghöjd RAUSIKKO Box typ 8.3 är möjlig även i kombination med RAUSIKKO boxar Typ Belastningsförmåga SLW 60 redan vid en minsta övertäckning på 80 cm 6 RAUSIKKO Box 8.3 SC Översikt över programmet RAUSIKKO Box: Utförande RAUSIKKO Box Standard RAUSIKKO Box Höglast utan Kanal med Kanal utan Kanal med Kanal utan Kanal med Kanal Typ 8.6 S 8.6 SC 8.3 S 8.3 SC 8.6 H 8.6 HC Bredd [mm] Höjd [mm] Längd [mm] Bruttovolym [liter] Nettovolym [liter]

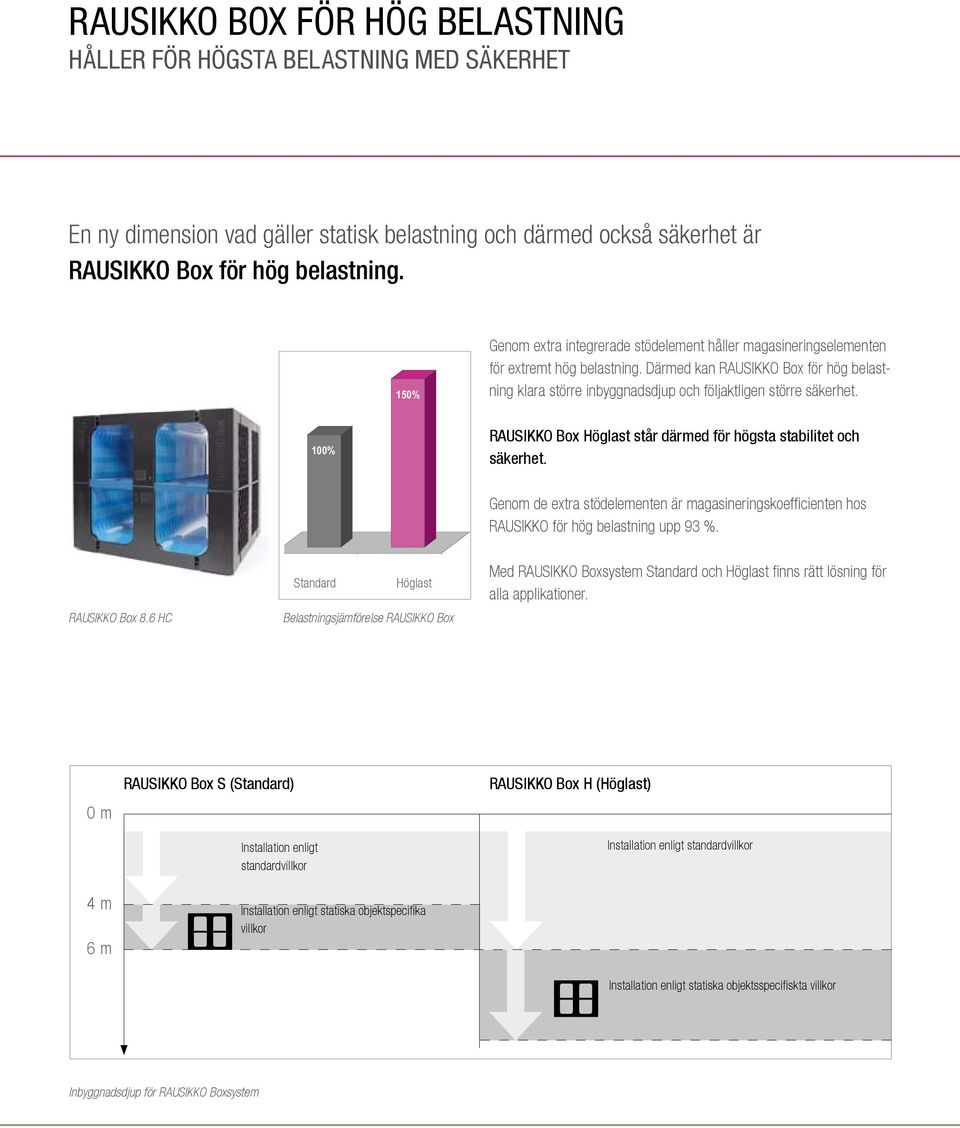

4 RAUSIKKO BOX för hög belastning Håller för högsta belastning med säkerhet En ny dimension vad gäller statisk belastning och därmed också säkerhet är RAUSIKKO Box för hög belastning. Belastbarkeitsvergleich RAUSIKKO Box 100% 150% Genom extra integrerade stödelement håller magasineringselementen för extremt hög belastning. Därmed kan RAUSIKKO Box för hög belastning klara större inbyggnadsdjup och följaktligen större säkerhet. RAUSIKKO Box Höglast står därmed för högsta stabilitet och säkerhet. Genom de extra stödelementen är magasineringskoefficienten hos RAUSIKKO för hög belastning upp 93 %. RAUSIKKO Box 8.6 HC Standard Hochlast Standard Höglast Belastningsjämförelse RAUSIKKO Box Med RAUSIKKO Boxsystem Standard och Höglast finns rätt lösning för alla applikationer. 0 m RAUSIKKO Box S (Standard) Installation enligt standardvillkor RAUSIKKO Box H (Höglast) Installation enligt standardvillkor 4 m 6 m Installation enligt statiska objektspecifika villkor Installation enligt statiska objektsspecifiskta villkor Inbyggnadsdjup för RAUSIKKO Boxsystem

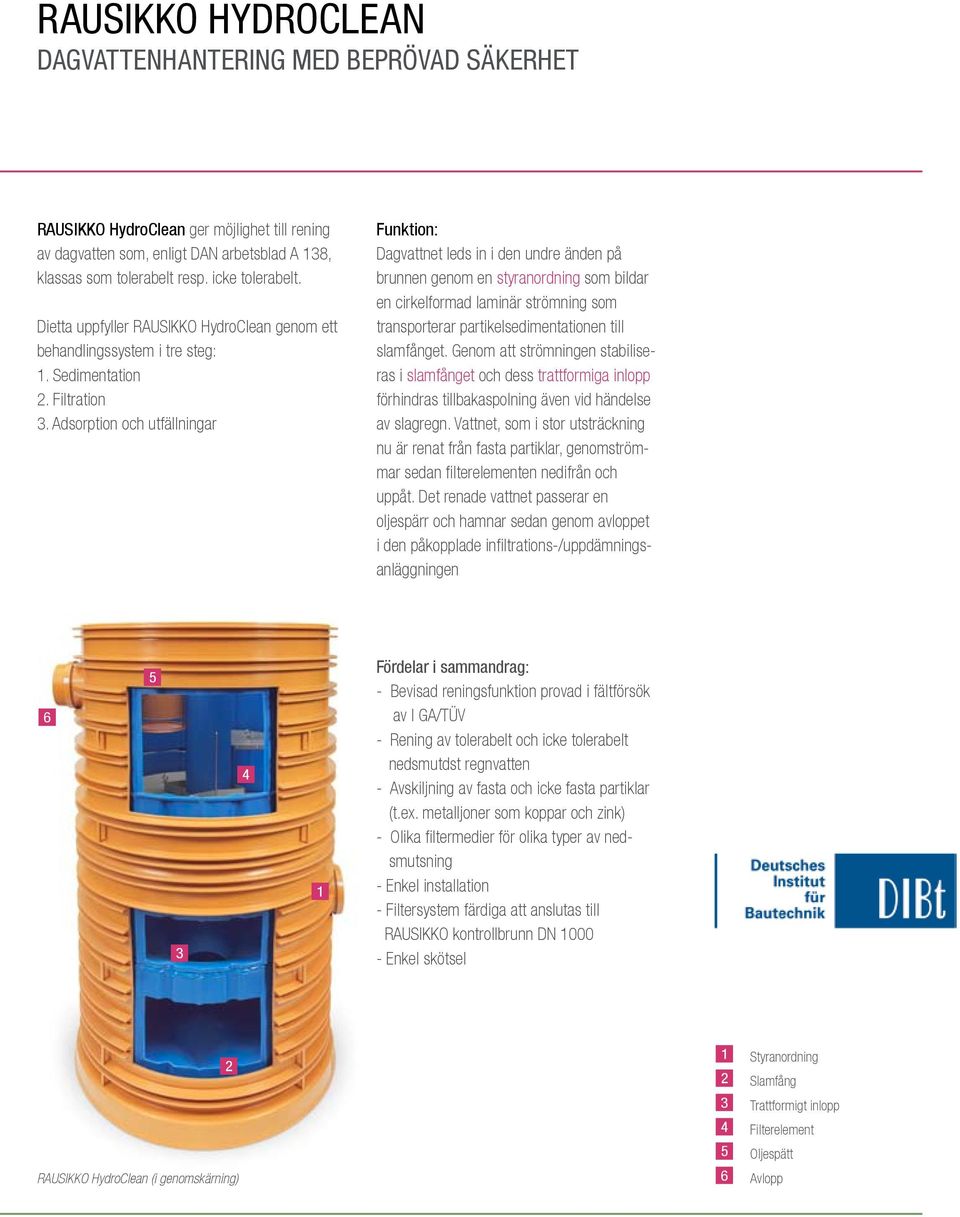

5 RAUSIKKO HYDROCLEAN dagvattenhantering med beprövad säkerhet RAUSIKKO HydroClean ger möjlighet till rening av dagvatten som, enligt DAN arbetsblad A 138, klassas som tolerabelt resp. icke tolerabelt. Dietta uppfyller RAUSIKKO HydroClean genom ett behandlingssystem i tre steg: 1. Sedimentation 2. Filtration 3. Adsorption och utfällningar Funktion: Dagvattnet leds in i den undre änden på brunnen genom en styranordning som bildar en cirkelformad laminär strömning som transporterar partikelsedimentationen till slamfånget. Genom att strömningen stabiliseras i slamfånget och dess trattformiga inlopp förhindras tillbakaspolning även vid händelse av slagregn. Vattnet, som i stor utsträckning nu är renat från fasta partiklar, genomströmmar sedan filterelementen nedifrån och uppåt. Det renade vattnet passerar en oljespärr och hamnar sedan genom avloppet i den påkopplade infiltrations-/uppdämningsanläggningen Fördelar i sammandrag: - Bevisad reningsfunktion provad i fältförsök av I GA/TÜV - Rening av tolerabelt och icke tolerabelt nedsmutdst regnvatten - Avskiljning av fasta och icke fasta partiklar (t.ex. metalljoner som koppar och zink) - Olika filtermedier för olika typer av nedsmutsning - Enkel installation - Filtersystem färdiga att anslutas till RAUSIKKO kontrollbrunn DN Enkel skötsel RAUSIKKO HydroClean (i genomskärning) Styranordning Slamfång Trattformigt inlopp Filterelement Oljespätt Avlopp

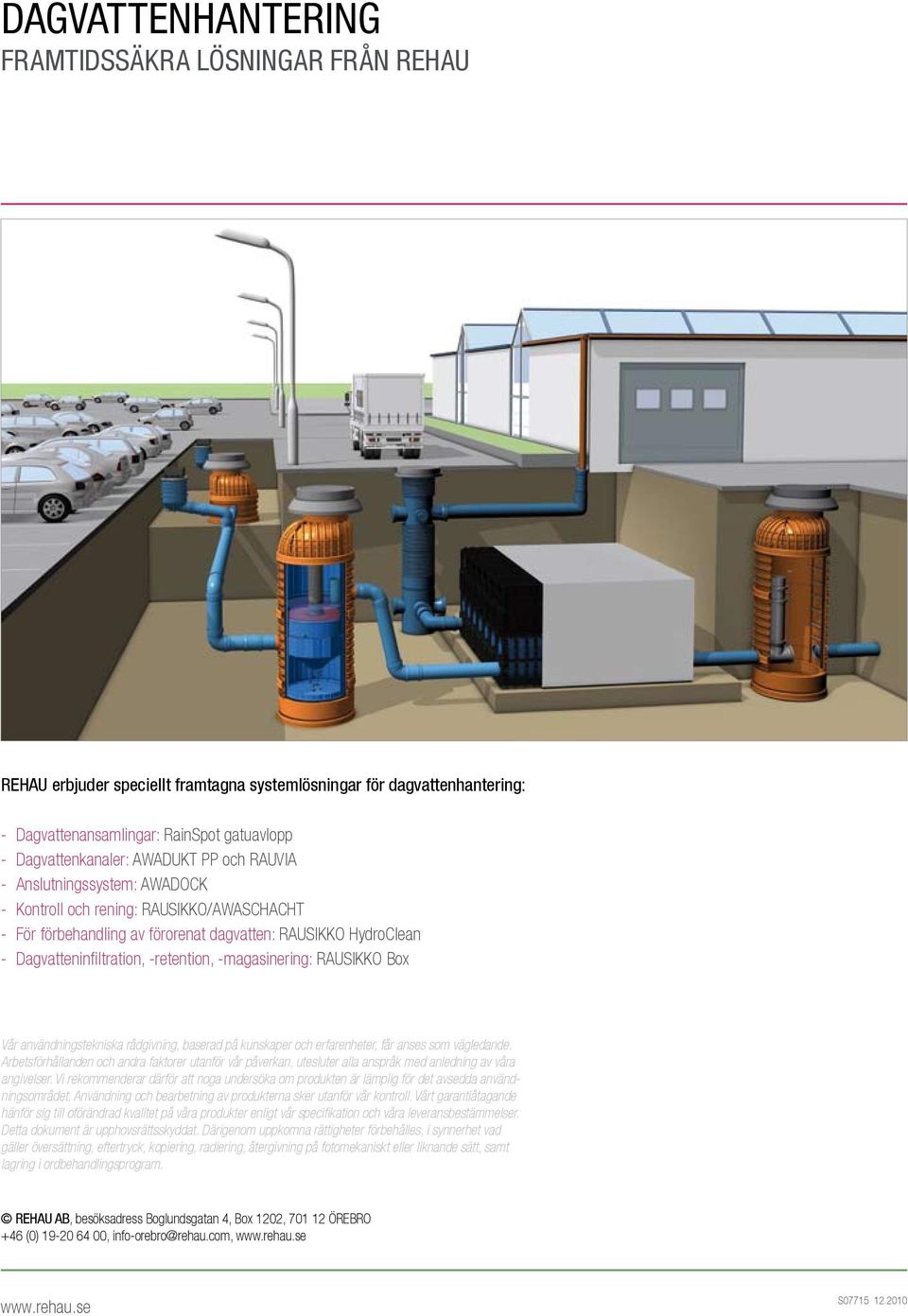

6 dagvattenhantering framtidssäkra lösningar från rehau REHAU erbjuder speciellt framtagna systemlösningar för dagvattenhantering: Dagvattenansamlingar: RainSpot gatuavlopp Dagvattenkanaler: AWADUKT PP och RAUVIA Anslutningssystem: AWADOCK Kontroll och rening: RAUSIKKO/AWASCHACHT För förbehandling av förorenat dagvatten: RAUSIKKO HydroClean Dagvatteninfiltration, -retention, -magasinering: RAUSIKKO Box Vår användningstekniska rådgivning, baserad på kunskaper och erfarenheter, får anses som vägledande. Arbetsförhållanden och andra faktorer utanför vår påverkan, utesluter alla anspråk med anledning av våra angivelser. Vi rekommenderar därför att noga undersöka om produkten är lämplig för det avsedda användningsområdet. Användning och bearbetning av produkterna sker utanför vår kontroll. Vårt garantiåtagande hänför sig till oförändrad kvalitet på våra produkter enligt vår specifikation och våra leveransbestämmelser. Detta dokument är upphovsrättsskyddat. Därigenom uppkomna rättigheter förbehålles, i synnerhet vad gäller översättning, eftertryck, kopiering, radiering, återgivning på fotomekaniskt eller liknande sätt, samt lagring i ordbehandlingsprogram. REHAU AB, besöksadress Boglundsgatan 4, Box 1202, ÖREBRO +46 (0) , info-orebro@rehau.com, S
