Stockholm stads strategi och vägledning för dagvatten. Av: Eva Vall

Transkript

1 Stockholm stads strategi och vägledning för dagvatten Av: Eva Vall

2 Stockholm stads dagvattenstrategi Förbättrad vattenkvalitet i stadens vatten Robust och klimatanpassad dagvattenhantering Resurs och värdeskapande för staden Miljö- och kostnadseffektivt genomförande

3 Stockholms stads dagvattenstrategi

4 LOD behöver inte vara till grundvattnet

5 Dagvattenvägledning på en webbsida

6 Checklista Ska alltid användas Är just en checklista krävs dagvattenkompetens för att avgöra vad som behövs Extra viktigt: Skyfallsaspekten studeras Föreslagen dagvattenlösning ska vara så konkret att det möjliggör reservation av ytor

7 Åtgärdsnivån - Behov Konkretisera vad en hållbar dagvattenhantering innebär Mått som kan kommuniceras, användas och följas upp Förenkla för, och enhetliggöra mellan, enskilda planer

8 Schablonhalter - Felmarginaler

9 Åtgärdsnivån - Baseras på Ett antal sjöars behov av avlastning beräknades/studerades. Fosfor (P), Koppar (Cu) och Zink (Zn) valdes ut. Behovet av belastningsminskning på ca 70 % avseende P och något lägre för Cu och Zn. Antas en föroreningsreduktion på 70% i LOD-anläggningar (grov förenkling).

10 Åtgärdsnivån - Storlek

11 Åtgärdsnivån Krav på fördröjning av 20 mm, vilket baseras på att 90% av dagvattnet ska renas Krav vid ny- och större ombyggnation för att möta MKN Gäller kvartersmark och allmän platsmark

12 Åtgärdsnivån - Frångås En mindre våtvolym kan accepteras i de fall anläggningen ändå kan uppnå syftet med åtgärdsnivån. Avsteg i de fall tekniska förutsättningar, naturliga förhållanden eller orimliga kostnader i förhållande till miljönyttan medför att det inte är möjligt eller motiverat

13 Åtgärdsnivån - gäller fr.o.m. Åtgärdsnivån gäller vid ny- och större ombyggnation from 1 jan 2017 Berör de planer som påbörjar sina dagvattenutredningar efter detta datum om inte Stadsbyggnadskontoret eller Miljöförvaltningen påtalar annat. Krav på planering enligt åtgärdsnivån ställs i exploateringsavtal from 1 juli 2017

14 Åtgärdsnivå och riktlinjer - Vid ny och större ombyggnation Åtgärdsnivå Riktlinjer kvartersmark Riktlinjer allmän platsmark Riktlinjer allmän platsmark

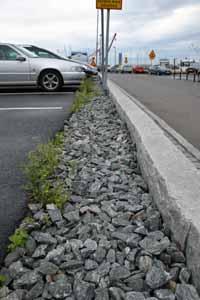

15 Makadamdike

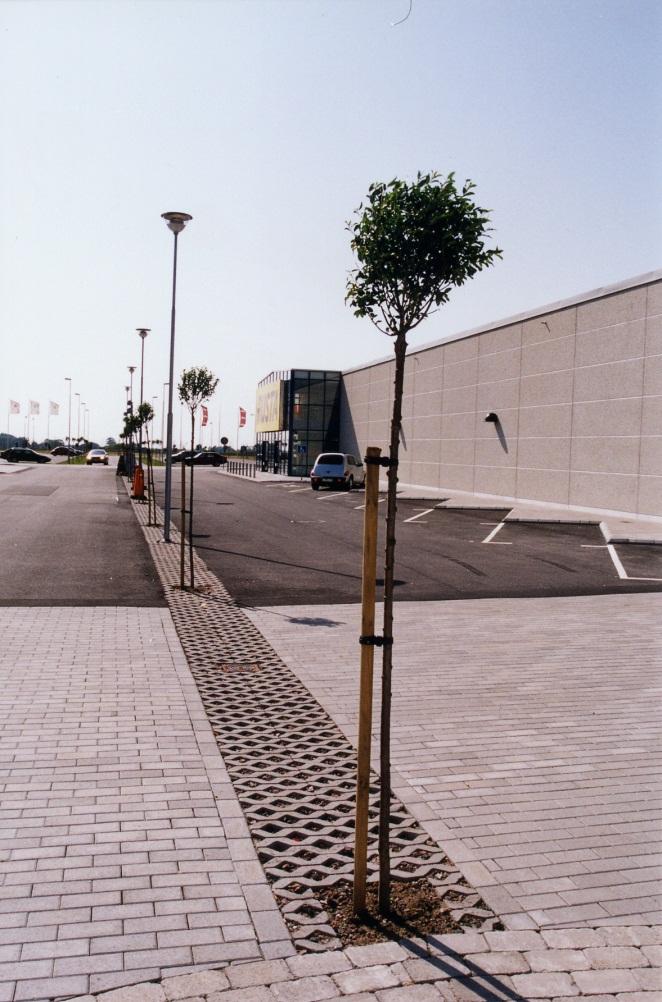

16 Infiltrationsstråk

17 Teknikval baserat på föroreningsgrad I första hand bör en eller en kombination av nedanstående tekniker användas för utjämning och avskiljning av föroreningar för alla tre kategorierna av parkeringsytor. genomsläpplig beläggning infiltration i grönyta infiltration i skelettjord (med träd där dagvatten leds till jordblandad skelettjord) nedsänkt växtbädd infiltrationsstråk

18 Anläggningsjämförelse

19 Tabell från riktlinjer för parkeringsytor

20 Dagvattenwebbsidan - för ny- och större ombyggnation Åtgärdsnivå samt riktlinjer för kvartersmark, p-ytor Checklista dagvattenutredning Beräkningsmetodik vid dagvattenutredning Anläggningsbeskrivningar (planeringsnivå) Etc.

21 Utvärdera checklistan Hjälp oss gärna förbättra vår checklista för dagvattenutredningar genom att fylla i formuläret på dagvattenwebben;

22 Privat mark - Parkeringar

23 Privat mark - Bostadsbebyggelse

24 Privat mark - Bostadsbebyggelse

25 Privat mark - Bostadsbebyggelse

26 Privat mark - Bostadsbebyggelse

27 Tack!

28 Privat mark - Bostadsbebyggelse

29

30

31

32

33

34

35 Systemlösning förtätningskvarter

36 Systemlösning extra tät stadsenklav

37

38
