1 BESKRIVNING ENTREPRENAD MARKENTREPRENAD AB04 (Markarbeten och Grundläggning) MÖRTNÄS 1:728 ENFAMILJSHUS FÖRFRÅGNINGSHANDLING V6.0-F

2 Innehållsförteckning 1. Allmän Information Beskrivning av entreprenaddelar Schakt, fyll, och förberedelse grundläggning samt eventuell sprängning Leverans, installation och anslutning av elcentral på tomt Grundläggning, platta på mark för bostadshus och garage... 9 BB-MA/2

3 1. Allmän Information Information om uppdraget ges i följande underkapitel: 1. Schakt och förberedelse grundäggning, sprängning 2. Grundläggning, platta på mark inklusive yttre VA Priset skall ges som ett fastpris för uppdraget uppdelat på följande delar. 1. Schakt och fyll 2. Yttre VA, Dränering samt El 3. Sprängning 4. Pris på platta för bostadshus 5. Pris på platta för garage Samtliga prisuppgifter skall anges inklusive moms. Tillämpbara delar av de administrativa föreskrifterna "Mörtnäs_1_728_Administrativa_Föreskrifter_3.0_E_29.09.pdf" gäller för denna entreprenad. Observera att ROT-avdrag ej kan komma ifråga för entreprenaden. BB-MA/3

4 2. Beskrivning av entreprenaddelar 2.1 Schakt, fyll, och förberedelse grundläggning samt sprängning Allmän Information om Schakt och Fyll Innehåller nödvändigt schakt- och fyllarbete för att platta på mark skall kunna anläggas direkt efter denna entreprenad. Entreprenaden innehåller alla arbeten som är nödvändiga för att senare ansluta huset till förekommande försörjningssystem. Bild 1: Grundläggning översikt tomt Mörtnäs 1:728 Byggherren hat gjort följande antaganden för entreprenaden. Dessa antaganden ses som information för entreprenaden. De summor som skall offereras anges Sprängmängder: Sprängning rörgravar för VA: 57 m 3 (ca 36 m med VA box) Sprängning för dagvatten: 75 m 3 Plansprängning övrigt: 56 m 3 Fyll, Makadam samt Planering: Återfyllning sprängda delar: 108 m 3 Övrig uppfyllnad tomt: 108 m 3 (hus), 44 m 3 (garage) Makadam (dränering) under hus (20 cm) 56 m 3 (hus), 25 m 3 (garage) Grovplanering utöver ovan 45 m 3 (hus), 23 m 3 (garage) Tillfart och övrigt 46 m 3 Mängd fyll för leverans om sprängningen ger utbyte av 2,0 med acceptabel fördelning. Förstärkning samt grus till rörgravar ca. 50 m 3 Makadam under hus och garage ca. 80 m 3 BB-MA/4

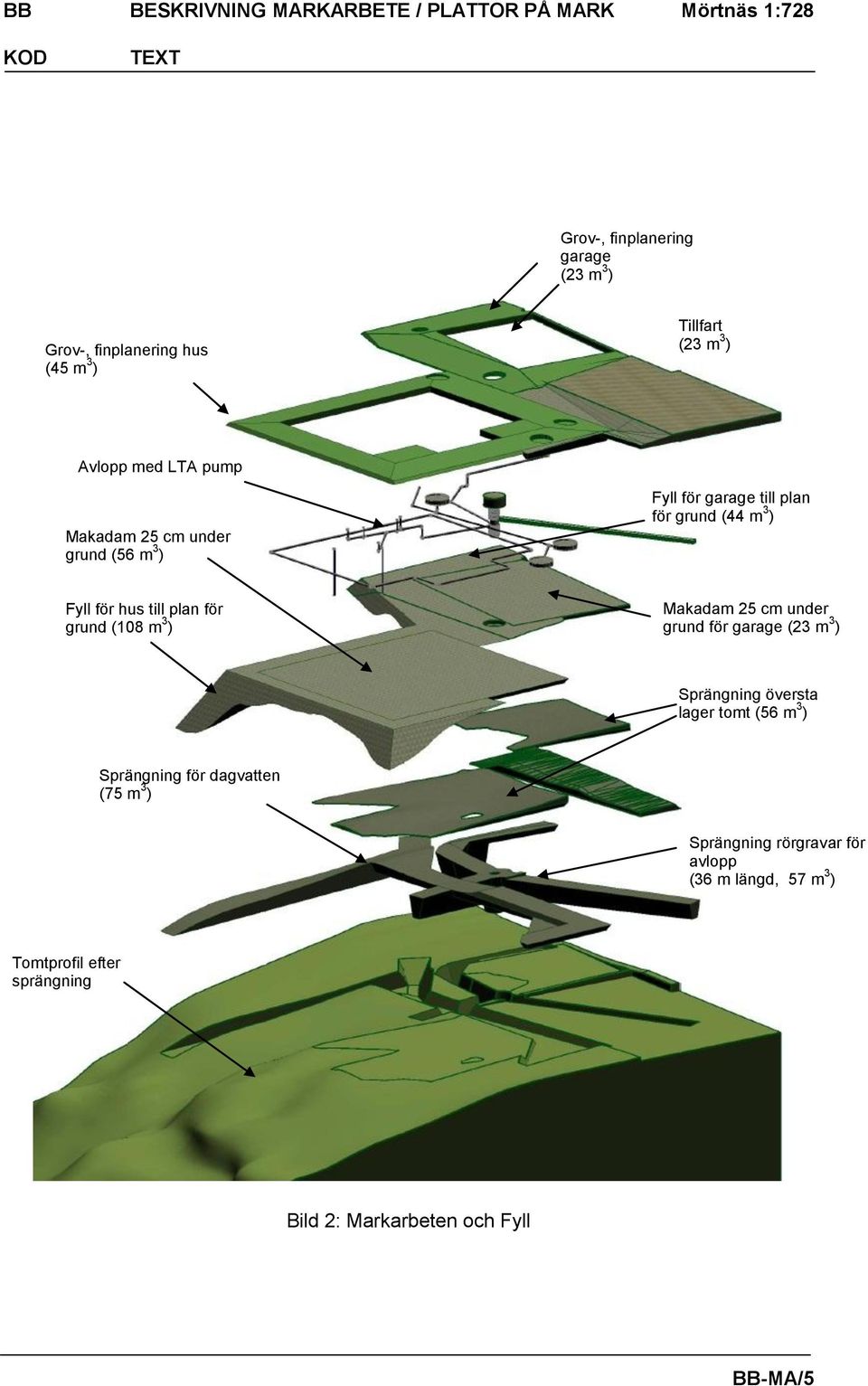

5 Grov-, finplanering garage (23 m 3 ) Grov-, finplanering hus (45 m 3 ) Tillfart (23 m 3 ) Avlopp med LTA pump Makadam 25 cm under grund (56 m 3 ) Fyll för garage till plan för grund (44 m 3 ) Fyll för hus till plan för grund (108 m 3 ) Makadam 25 cm under grund för garage (23 m 3 ) Sprängning översta lager tomt (56 m 3 ) Sprängning för dagvatten (75 m 3 ) Sprängning rörgravar för avlopp (36 m längd, 57 m 3 ) Tomtprofil efter sprängning Bild 2: Markarbeten och Fyll BB-MA/5

6 2.1.2 Arbeten och mängder att offerera för Schakt och Fyll Arbeten: Allmän förberedelse av tomt: o Fällning och bortforstling av träd om nödvändigt o Eventuell avtäckning av berg för grundläggning Sprängning av rörgravar, för sagvatten/dränering samt översta lagret på högsta delen av tomten. För volymer och längder, se nedan. Fyll upp till plan för anläggning av grunder för hus och garage. Användning av befintliga massor (sprängsten) om möjligt, därefter levererade massor. Leverans och uppbyggnad av yttre VA enligt ritningar Förberedelse av samt montering av LTA-pumpsystem Anslutning av LTA-pumpsystem till kommunens avloppssystem enligt anvisningar för detta från kommun och leverantör av LTA-pump Anslutning av LTA-pumpsystem till husets yttre avloppssystem av självfallsprincip Möjliggörande av elektrisk anslutning av LTA-pump (tomrör, etc) Förberedelse och anslutning av avloppsystem av självfallsprincip från garage Anläggning av stenkista för dränering och dagvatten på avsedd plats Anläggning av komplett dräneringssystem runt husets grund med nödvändiga revisions- och rengöringsschakt samt anslutning av detta till förberedd stenkista Förberedelse av "mottagarytor" för dagvatten Anläggning av ledningar för dagvatten mellan "mottagarytor" för dagvatten och stenkista Fördragning av tomrör för elektroinstallation från kommunal anslutningspunkt till plats för huvudcentral samt från huvudcentral till plats för genomföring genom platta på mark. Observera att huvudcentral skall anläggas som fristående vid sidan av garaget Anläggning av rör, ledningar för dricksvatten mellan anslutningspunkt och genomföring genom platta på mark. Leverans och dragning av Kulvert mellan hus och garage, 4 rörvariant, CALPEX QUADRIGA, eller motsvarande med nödvändiga anslutningsanordningar för senare anslutning till värmesystem. Mängder Sprängingslängd rörgrav: 36 meter Sprängning för dagvatten/dränering: 75 m 3 Plansprängning direkt under husgrund; 56 m 3 Beräknad återfyll förstärkningslager / rörgravar: 50 m 3 (resterande antas kunna utvinnas från sprängmassor) Bäräknad mängd makadam under hus/garage: 80 m 3 Mängder utöver angiva skall offereras per meter eller m 3 som totalkostnad inkl. moms, dvs kostnader inkl. leverans, bearbetning och övrigt arbete. Dessa kostnader per m 3 och meter antas också gälla i kundens favör vid mindre åtgång än planerat. Mätning av mänger utföres av oberoende / neutral instans. BB-MA/6

7 Gällande ritningar / övrigt underlag för denna delentreprenad: 21-Planritningar-001-Plan Entreplan.pdf (Rev C, ) 21-Planritningar-002-Plan Övreplan.pdf (Rev C, ) 31-Markarbeten-101-Plan.pdf (Rev B, ) 32-Utstakning-101-Plan.pdf (Rev A, ) 33-Yttre_VA_El-101-Plan.pdf (Rev D, ) _Statisk_Beräkning.pdf 41-Grund-101-Hus.pdf (Rev C, ) 41-Grund-102-Hus-Laster.pdf (Rev. A, Grund-103-Hus-VA_Platta.pdf (Rev. A, ) 41-Grund-104-Hus-Armering.pdf (Rev A, ) 41-Grund-105-Hus-Grund_Snitt.pdf (Rev A, ) 401-Garage_plus_ Snitt-A-A.pdf WP-KD-Haus-11_Snitt_A-A.pdf Entreprenören uppmuntras att föreslå alternativ uppbyggnad. Det måste emellertid entydigt kunna visas, att den alternativa lösningen uppfyller samma krav på statisk hållfasthet, livslängd och allmän lämplighet som ursprungslösningen. BB-MA/7

8 2.2 Leverans, installation och anslutning av elcentral på tomt Installation av markmätarskåp ENSTO PEVEP SE eller motsvarande som ersättning för byggelcentral. Denna central skall sedan användas som permanent mätarskåp och installeras därför direkt på den slutliga platsen på tomten. Denna plats väljs i samråd med entreprenör på plats. Erforderliga rör skall dras för anslutning av mätarskåp till matning, hus och garage. BB-MA/8

9 2.3 Grundläggning, platta på mark för bostadshus och garage Arbeten och mängder att offerera för platta på mark - bostadshus Plattor på mark skall generellt anläggas enligt bifogade ritningar och anvisningar. Följande krav gäller på plattan för huset (Storlek: 123 kvm): Plattan skall anläggas efter de statiska krav och instruktioner som lämnats av projektören KD-Haus GmbH (bifogat dokument) Var vänlig observera speciellt ritningar på armering och tjocklek på plattan. Plattan skall uppvisa tillräcklig ytjämnhet för att undergolven skall kunna anläggas. Krav på ytjämnhet för att direkt lägga golv på plattan utgår. Golvbeläggning kommer EJ att ske direkt på plattan utan ett undergolv kommer att anläggas med isolering av XPS (extruderad polystyrol) t.ex. BASF Styrodur 3035 CS eller motsvarande med samma styvhet. Golvvärme skall EJ integreras i bottenplattan! Genomföring av rör och ledningar måste ske med en måttnoggrannhet på +/- 1 cm. Plattan måste anläggas i radonskyddat utförande. Plattan måste uppvisa full bärighet 7,5 cm innanför yttre kanten på syllen på entreplanet, dvs 5,0 cm innanför plattans ytterkant. Detta medför att en yttre isolering av högst 50 mm kan användas, se också ritningar. Ett alternativt utförande med kantbalk godkännes om uppfyllande av de statiska kraven kan säkerställas. Styvhet på isolermaterial skall motsvara BASF XPS Styrodur 4000 CS Arbeten och mängder att offerera för platta på mark - bostadshus Följande krav gäller på plattan för garaget (Storlek: 69 kvm): Plattan skall anläggas på för Sverige i möjligaste mån standardmässigt sätt. Gällande punktkrafter från stolpar är angivna på ritning för grunden (41-Grund-201-Garage.pdf) Plattan skall endast uppvisa tillräcklig ytjämnhet för att undergolven skall kunna anläggas. Golvbeläggning kommer EJ att ske direkt på plattan utan ett undergolv kommer att anläggas Golvvärme skall EJ integreras i bottenplattan! Genomföring av rör och ledningar måste ske med en måttnoggrannhet på +/- 1 cm. Plattan måste anläggas i radonskyddat utförande. BB-MA/9

10 Gällande ritningar / övrigt underlag för båda plattorna: 21-Planritningar-001-Plan Entreplan.pdf (Rev C, ) 21-Planritningar-002-Plan Övreplan.pdf (Rev C, ) 31-Markarbeten-101-Plan.pdf (Rev B, ) 32-Utstakning-101-Plan.pdf (Rev A, ) 33-Yttre_VA_El-101-Plan.pdf (Rev D, ) _Statisk_Beräkning.pdf 41-Grund-101-Hus.pdf (Rev D, ) 41-Grund-102-Hus-Laster.pdf (Rev. A, Grund-103-Hus-VA_Platta.pdf (Rev. A, ) 41-Grund-104-Hus-Armering.pdf (Rev B, ) 41-Grund-105-Hus-Grund_Snitt.pdf (Rev A, ) 41-Grund-201-Garage.pdf (Rev D, ) 401-Garage_plus_ Snitt-A-A.pdf ( ) WP-KD-Haus-11_Snitt_A-A.pdf ( ) Entreprenören uppmuntras att föreslå alternativ uppbyggnad. Det måste emellertid entydigt kunna visas, att den alternativa lösningen uppfyller samma krav på statisk hållfasthet, livslängd och allmän lämplighet som ursprungslösningen. BB-MA/10
