2 Anläggning VA Avloppsreningsystem

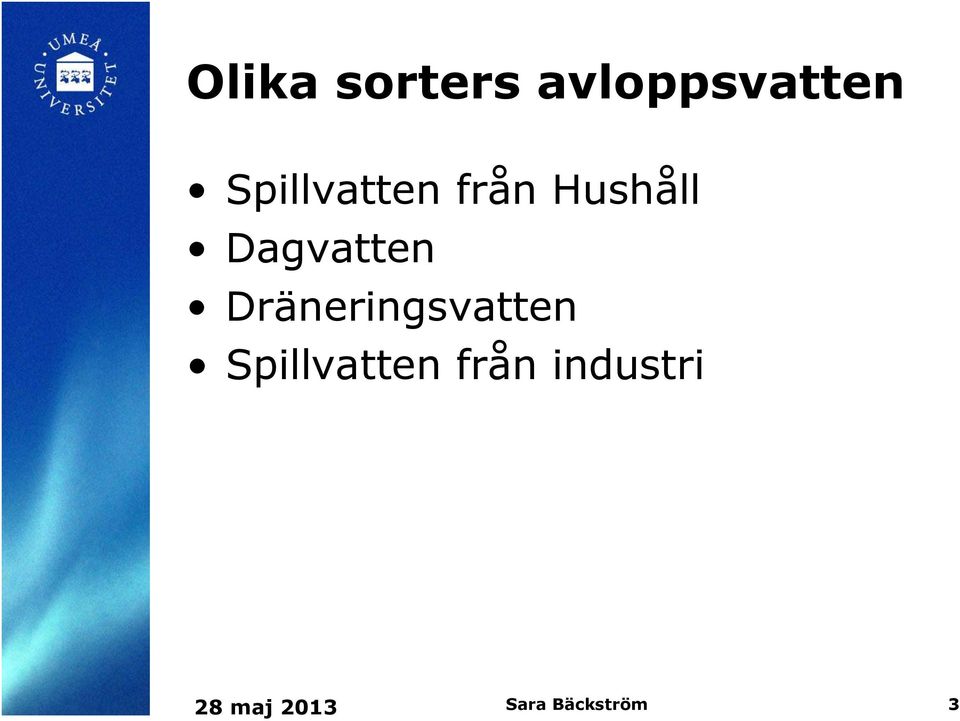

3 Olika sorters avloppsvatten Spillvatten från Hushåll Dagvatten Dräneringsvatten Spillvatten från industri 28 maj 2013 Sara Bäckström 3
4 Spillvatten från hushåll Vatten från toaletter, bad, dusch, disk, tvätt mm Delas in i: Svartvatten, från toaletten (innehåller urin och fekalier) Gråvatten (BDT-vatten), kommer från bad, disk, dusch, tvätt 28 maj 2013 Sara Bäckström 4
5 Dränering Avvattning av mark (kanske sänka grundvattennivån) Skydda anläggningar och hus från översvämningar och fuktskador 28 maj 2013 Sara Bäckström 5
6 Dagvatten Ytligt avrinnande regnvatten och smältvatten Innehållet varierar med hur förorenat regnet är och de ytor som det. Allt för grumligt vatten måste renas lokalt. 28 maj 2013 Sara Bäckström 6
7 Spillvatten från industri Variera med typ av industri 28 maj 2013 Sara Bäckström 7

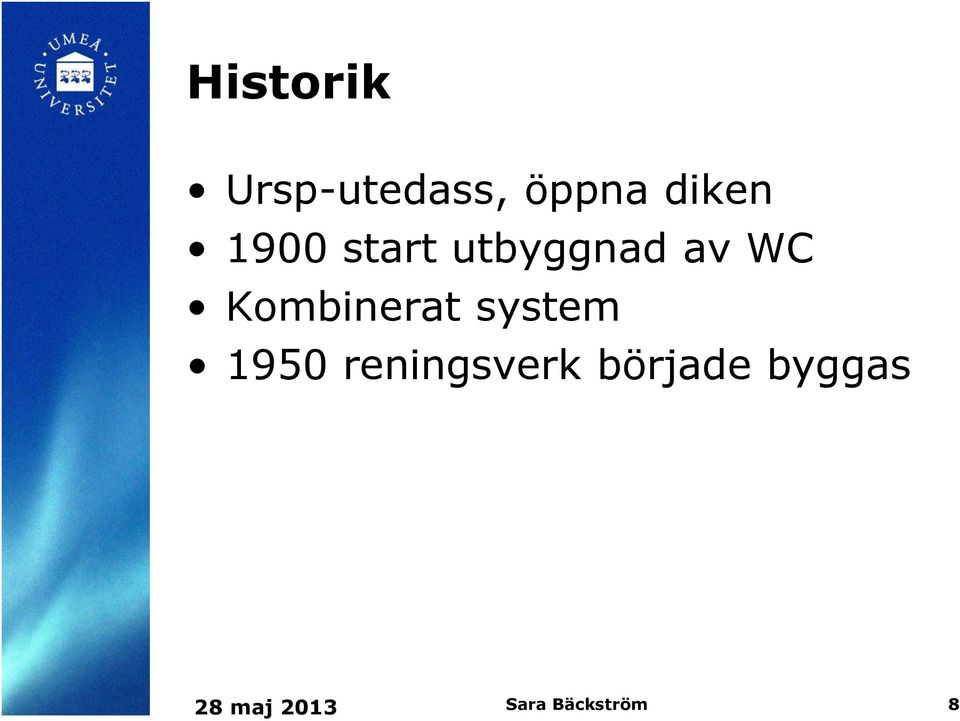

8 Historik Ursp-utedass, öppna diken 1900 start utbyggnad av WC Kombinerat system 1950 reningsverk började byggas 28 maj 2013 Sara Bäckström 8
9 Gammalt system maj 2013 Sara Bäckström 9
10 Spill och dagv maj 2013 Sara Bäckström 10
11 Kombinerad ledning maj 2013 Sara Bäckström 11
12 Kombinerad ledning till reningsverk fr ca maj 2013 Sara Bäckström 12
13 Kombinerad med bräddning, (finns idag) 28 maj 2013 Sara Bäckström 13
14 Kombinerad med utjämningsmagasin 28 maj 2013 Sara Bäckström 14
15 Princip öppen dagv 28 maj 2013 Sara Bäckström 15

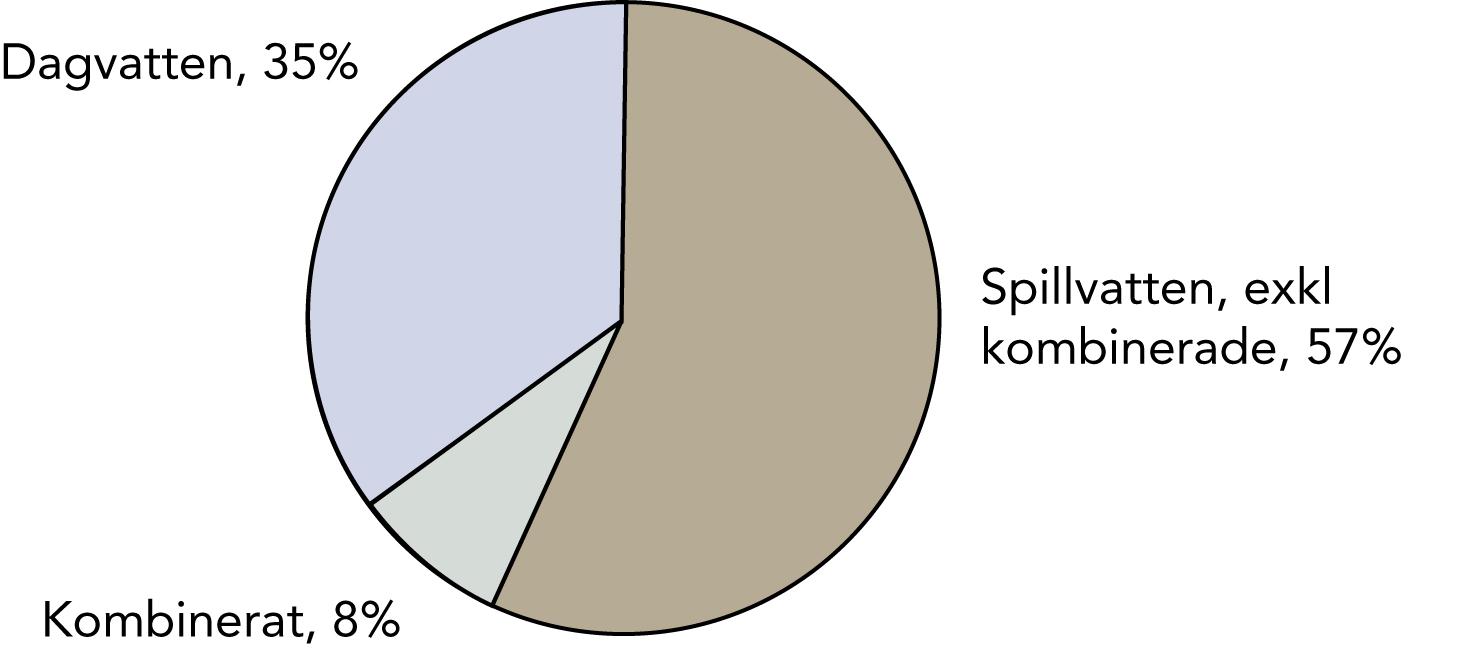

16 Översikt, olika system 28 maj 2013 Sara Bäckström 16
17 Avloppsledningssystem km, 2,5 varv runt ekvatorn 28 maj 2013 Sara Bäckström 17
18 Total längd olika år Systemtyp varierar med kommun och när det byggdes 28 maj 2013 Sara Bäckström 18
19 Rörmaterial Lergods -förr Betong nu<400 PVC (1960)(Vid förbränning av PVC bildas saltsyra samt klorerade kolväten. Gasen som bildas vi PVC är mycket skadlig för både hälsa och miljö) PEH (1970) 28 maj 2013 Sara Bäckström 19
20 Miljö-PVC Ftalater är en grupp kemiska ämnen som bland annat används som mjukgörare i plast. Vissa ftalater kan skada fortplantningsförmågan. En del ftalater misstänks vara så skadliga att de är förbjudna i leksaker och barnartiklar. ka-hus-byggifter/pvc/ 28 maj 2013 Sara Bäckström 20
21 Fördelning rörmtrl 28 maj 2013 Sara Bäckström 21
22 Funktionskrav 28 maj 2013 Sara Bäckström 22
23 Anordningar på avloppsledningsnät Servis inom tomtgräns förvaltas av fastighetsägaren 28 maj 2013 Sara Bäckström 23
24 Brunnar Behövas för att göra nätet tillgängligt för åtgärder, inspektion, tv-filmning Noder i brytpunkter Max m mellan Större om sträckan med stor säkerhet är självrensande (beror på flöde) 28 maj 2013 Sara Bäckström 24
25 Nedstigningsbrunn 28 maj 2013 Sara Bäckström 25
26 Pumpstationer 28 maj 2013 Sara Bäckström 26
27 Princip för avloppspumpning 28 maj 2013 Sara Bäckström 27
28 Bräddavlopp Kombinerat system till största del Torrväder-mest spillvatten Regnväder-ökade flödenbräddavlopp ej översvämning Bygga ut så det klarar stora flöden ger problem med självrens (mindre flöde) samt ekonomiskt 28 maj 2013 Sara Bäckström 28
29 Bräddning-avskärande ledning 28 maj 2013 Sara Bäckström 29
30 Utjämningsmagasin, genomstömningsmagasin 28 maj 2013 Sara Bäckström 30
31 Öppen dagvattenhantering Infiltrerande ytor har bytts ut till hårda ytor 28 maj 2013 Sara Bäckström 31
32 Illustation olika dagvattenhanteringar 28 maj 2013 Sara Bäckström 32
33 Reducering vid källan Gröna tak Infiltration gräsytor Genomsläpplig beläggning Infiltrationstenfyllningar Dammar Uppsamling takvatten 28 maj 2013 Sara Bäckström 33
34 Gröna tak 28 maj 2013 Sara Bäckström 34
35 Fördröjning nära källan Genomsläppliga beläggningar Infiltration på gräsytor Infiltration stenfyllning Uppdämning på översvämningsytor Dammar Våtmarker 28 maj 2013 Sara Bäckström 35
36 Infiltration Genomsläpplig beläggning 28 maj 2013 Sara Bäckström 36
37 Genomsläpplig beläggning 28 maj 2013 Sara Bäckström 37
38 Trög avledning Svackdikning Kanaler Bäckar/diken 28 maj 2013 Sara Bäckström 38
39 Svackdike 28 maj 2013 Sara Bäckström 39
40 Samlad fördröjning Dammar Våtmarksområden Sjöar 28 maj 2013 Sara Bäckström 40
41 Lokal fördröjningsdamm i bostadsområde 28 maj 2013 Sara Bäckström 41
42 Serie av dammar 28 maj 2013 Sara Bäckström 42
43 Basketbollplan för översvämning 28 maj 2013 Sara Bäckström 43
44 Våtmark 28 maj 2013 Sara Bäckström 44
