1 2014 / 2015 Terana Dagvattenkassett DAGVATTENKASSETTER OCH TILLBEHÖR Slutna tankar 9

2 Dagvattenkassett -ett effektivt sätt att motverka översvämningar Dagvattenkassett Förr i tiden användes regnvattnet på rätt sätt. Utan mänsklig inblandning kunde regnvattnet tränga ner i marken eller genom ytavrinning bilda vattendrag. Naturen skötte därmed regnvattenhanteringen på egen hand. Intensiv urbanisering i kombination med användning av asfalt och betong vid byggandet av städer, gator, parkeringsplatser etc. har stört det naturliga sättet för regnvattnet att tränga ner i marken. Hantering och användning av regnvatten innebär inte bara att vi bryr oss om miljön. Det medför även ekonomiska fördelar. 2 Dagvattenkassett Genom att ta tillvara regnvatten får vi flera ekonomiska och ekologiska fördelar. Här är några exempel: 4 Minskar risken för översvämningar 4 Lägre vattenreningskostnader 4 Avlastning av överbelastade dagvattenbrunnar 4 Skydd av grundvattentillgångar och förebyggande av jorduttorkning, båda viktiga för miljön

3 Användning Tillämpning Terana Dagvattenkassett kan användas för spridning, lagring och infiltration av regnvatten som avleds från tak och som samlas upp från hårdgjorda ytor som terrasser, parkeringsplatser och gator. Terana Dagvattenkassetter är utvecklade för infiltration och lagring av regnvatten till exempel vid byggnader, på industriområden samt under parkeringsytor, vägar och cykelbanor. Dagvattenkassetterna kan installeras på platser som trafikeras av gångtrafikanter, personbilar och lastbilar. Flödesreglering Avledning till mark Retention av regnvatten Terana Dagvattenkassetter kan reglera det lagrade vattnets utflöde. Vattnet som lagras vid nederbörd rinner in i tanken, stabiliseras och släpps sedan ut i dagvattenavloppet i en jämn, kontrollerad hastighet. Systemet gör det möjligt att vid avsaknad av dagvattenavlopp släppa ut det lagrade regnvattnet i marken under kontrollerade former i en takt som motsvarar markens genomsläpplighetskoefficient. Terana Dagvattenkassetter kan lagra regnvatten. Lagringen blir möjlig genom att tanken som byggs av kassetterna omsluts med ett geomembran och en geofiberduk som garanterar täthet. Användningsområden Tack vare dess lagrings- och infiltrationsförmåga kan Terana Dagvattenkassetter användas till: Flerfamiljshus Regnvattenhantering från tak och parkeringsplatser. Vägar och trottoarer Regnvattenhantering från vägar och trottoarer. Industriområden Regnvattenhantering från tak, uppfarter, återanvändning av det lagrade vattnet för industriellt bruk. Dagvattenkassett

4 Przyk³adowe warunki zabudowy System rozsaczajaco-retencyjny ze skrzynek i studni¹ DIAMIR Installationsexempel powierzchnia terenu Denna kan du se exempel på installation med Terana Dagvattenkassetter i kombination med olika brunnar från Terana. Kontakta gärna Terana vid projektering och installation av Dagvattenkassetter. Vår säljavdelning står alltid till ditt förfogande. wlot DIAMIR geow³óknina odpowietrzenie skrzynka plyta zamykajaca System rozsaczajaco-retencyjny ze skrzynek i studni¹ DIAMIR System rozsaczajaco-retencyjny ze skrzynek i studni¹ DIAMIR powierzchnia Marknivå terenu powierzchnia Marknivå terenu Inflöde wlot Terana DIAMIR brunn Geofiberduk geow³óknina odpowietrzenie Avluftning Dagvatten- skrzynka kassetter Geofiberduk geow³óknina Dagvatten- skrzynka kassetter Terana brunn DIAMIR Inflöde wylot Przyk³adowe warunki zabudowy Przyk³adowe warunki zabudowy plyta zamykajaca Täckplatta p³yta Täckplatta zamykajaca System rozsaczajaco-retencyjny ze skrzynek i studni¹ DIAMIR System rozsaczajaco-retencyjny powierzchnia ze skrzynek terenu i studni¹ DIAMIR wlot Inflöde wlot Studnia inspekcyjna DIAMIR powierzchnia Marknivå terenu z filtrem geow³óknina skrzynka Inspektionsbrunn Studnia inspekcyjna Terana DIAMIR brunn med z filtrem filter Dagvattengeow³óknina skrzynka Geofiberduk kassetter 28 DIAMIR wylot Terana brunn DIAMIR Utflöde wylot p³yta zamykaj¹ca p³yta Täckplatta zamykaj¹ca System rozs¹czajaco-retencyjny ze skrzynek i studni¹ pompow¹ DIAMIR System rozs¹czajaco-retencyjny powierzchnia Marknivå ze skrzynek terenu i studni¹ pompow¹ DIAMIR powierzchnia terenu Terana brunn DIAMIR odpowietrzenie Avluftning Teranapumpbrunn pompowa Inflöde wlot DIAMIR Dagvatten- skrzynka kassetter odpowietrzenie pompowa Utflöde wylot wlot skrzynka wylot p³yta zamykajaca Täckplatta Geofiberduk geow³óknina Geomembran geomembrana p³yta zamykajaca geow³óknina geomembrana 4 Dagvattenkassett 29 29

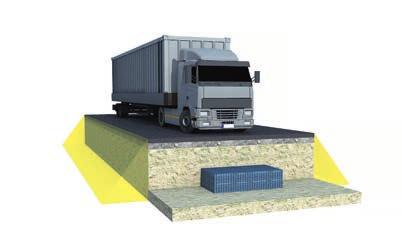

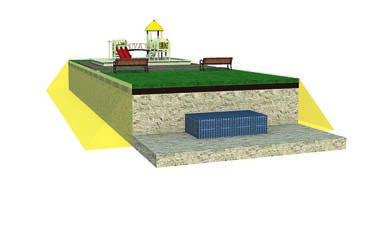

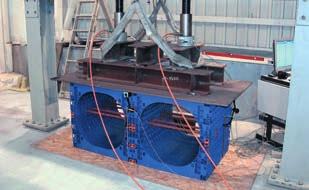

5 Belastningstålighet Dagvattenkassetternas robusta konstruktion gör det möjligt att fritt exploatera marken ovanför. När man har räknat ut antalet kassetter för ett givet projekt kan de monteras ihop i valfria uppsättningar. Systemet kan användas på platser där det förekommer biltrafik. Det minimala djupet för övertäckning måste då vara 0,8 m och det maximala bottendjupet,0 m. Modulerna klarar en statisk belastning på SLW 60 (lastbilar) enligt DIN Dagvattekasseterna kan också placeras under grönytor. Den minimala övertäckningen ska då vara 0,5 m. Tekniska egenskaper Dagvattenkassetternas huvudfunktion är regnvattenhantering vid hårdgjorda ytor, det vill säga en tillfällig uppsamling av regnvatten och avledning tillbaka till det naturliga kretsloppet. Systemet används för infiltration och lagring av regnvatten som avleds från tak, terrasser, parkeringsplatser, gator och andra hårdgjorda ytor. Tack vare kassetternas kraftiga konstruktion kan de läggas på platser som trafikeras av gångtrafikanter, personbilar och lastbilar. Antalet kassetter som ska användas beror på faktorer som: Storleken på ytan som ska avvattnas Jordtypen och lokaliseringen Nederbördsintensiteten där systemet ska användas Nederbördsvaraktigheten/-frekvensen Tillbehör för Terana : Anslutningstillbehör för boxar; täckplattor, kopplingar, kopplingsmunstycken Filtrerande geofiberduk; PP Geomembran; PVC, HDPE, PE Terana uppsamlingsbrunnar Ø 15, 425, 600, 1000 Terana Dränbrunnar Ø 425, 600 Terana Pumpbrunnar Ø 600, 1000 Kvalitetskontroll Terana Dagvattenkassetter genomgår labbtester för kontroll av mekanisk hållfasthet och motståndskraft mot statiska och dynamiska belastningar. Produkterna tillverkas i enlighet med EN ISO Teranas system med Dagvattenkassetter: Dagvattenkassett med 500 l volym Dagvattenkassett med 250 l volym Dagvattenkassett H500 (hög hållfasthet) Dagvattenkassett H500 inspect (hög hållfasthet och med inspektions- och spolningskanal) Dagvattenkassett H250 (hög hållfasthet) Dagvattenkassett 5

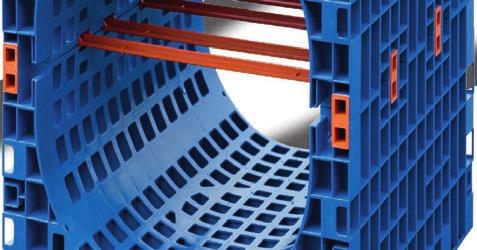

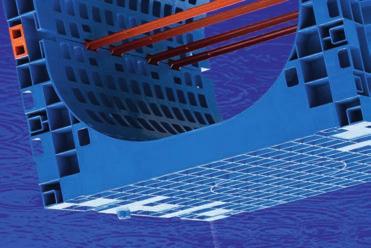

6 Sortiment TERANA H500 Full infiltration Volym (m) 0,512 Rymmer (m) TERANA H500 inspect med inspektionsoch spolningskanal, tät botten Volym (m) 0,476 0,512 Rymmer (m ) 0, TERANA H250 Full infiltration TÄCKPLATTA/GAVEL För Dagvattenkassett Volym (m ) 0,256 Volym (m ) 0,02 Rymmer (m) 0,476 Rymmer (m) 0, Bredd (m) 2,0 5,0 Längd (m) Ytvikt (g/m2) KOPPLINGSCLIPS För Terana Hydro-Box Filtrerande geofiberduk Produktbeskrivning Massa (ytvikt) Tjocklek under 2kN/m2 g/m2 mm 165 0,49 kn/m % N 12, mm l/m2s 10-4m/s 10-4m/s ,5 1,1 Mekaniska egenskaper Draghållfasthet Töjning vid maximal dragkraft Motstånd mot statisk punktering Hydrauliska egenskaper Perforerade hålens bredd Flödeshastighet vid en vattenpelare 10 cm Vattengenomsläpplighet under 20 kn/m2 Vattengenomsläpplighet under 200 kn/m2 6 Dagvattenkassett

7 TERANA BRUNN ADAPTER DN (mm) D1 (mm) D1 (mm) D2 (mm) 600 L (mm) 2000 D (mm) 160/ LOCK för stigarrör STIGARRÖR korrugerat, för Terana brunn DN (mm) 600 DN (mm) 600 Max belastning 1,5 t 1,5 t L (mm) Dagvattenkassett 7
