1 LINJEAVVATTNING FÖR TUNG TRAFIK BELASTNINGSKLASS D 400 TILL F 900 Ränna för tung trafik med kant och galler i gjutjärn SF-100, SF-150, SF-200, SF-300

2 2 Udveckling igenom 30 år ANRIN grundades 1971 som ett familjeägt företag med huvudsäte i Anröchte, Tyskland. Företaget har under årens gång växt och idag arbetar 45 personer på huvudkontoret. Verksamhetens fokus ligger på avvattningsteknik. ANRIN erbjuder sina kunder teknisk rådgivning, individuella lösningsförslag och projekthjälp. Denna service erbjuds i samarbete med ANRINs återförsäljare. ANRIN En tro på kvalitet. Huvudkontor i Anröchte Konstant nyutveckling och förbättring av rännsystem, galler, lås och fogteknik vittnar om en stor kompetens inom det avvattningstekniska området. Basis - Polymerbetong ANRIN Polymerbetong framställs av kvartssand och polyesterkåda och utmärker sig genom sina byggtekniska och ekologiska fördelar. Jämfört med traditionell cementbunden betong utmärker sig polymerbetong genom sin vikt. Då polymerbetong är lättare än traditionell cementbunden betong blir produkterna som används på byggplatsen lättare och därmed enklare att hantera. Detta ger besparingar i form av tid och ekonomi. Materialfördelar Tål höga belastningar Tål många olika kemikalier Kan användas till dricksvatten Frostsäker och tål vägsalt Återanvändningsbar De utsökta råmaterialen och den slutna produktionstekniken säkerställer att ANRIN polymerbetong ger en homogen, robust och tät yta som är mycket resistent mot ett stort antal kemikalier. Med anledning av ovanstående är produkten idealisk för konstruktioner inom ytavrinning och grundvattensskydd. Tekniska data Böjdragstyrka: > 22 N/mm 2 Draghållfasthet: > 90 N/mm 2 E-Modul: Ca. 25 kn/mm 2 Täthet: 2,1-2,3 g/cm 3 Vattenupptagning: 0 mm

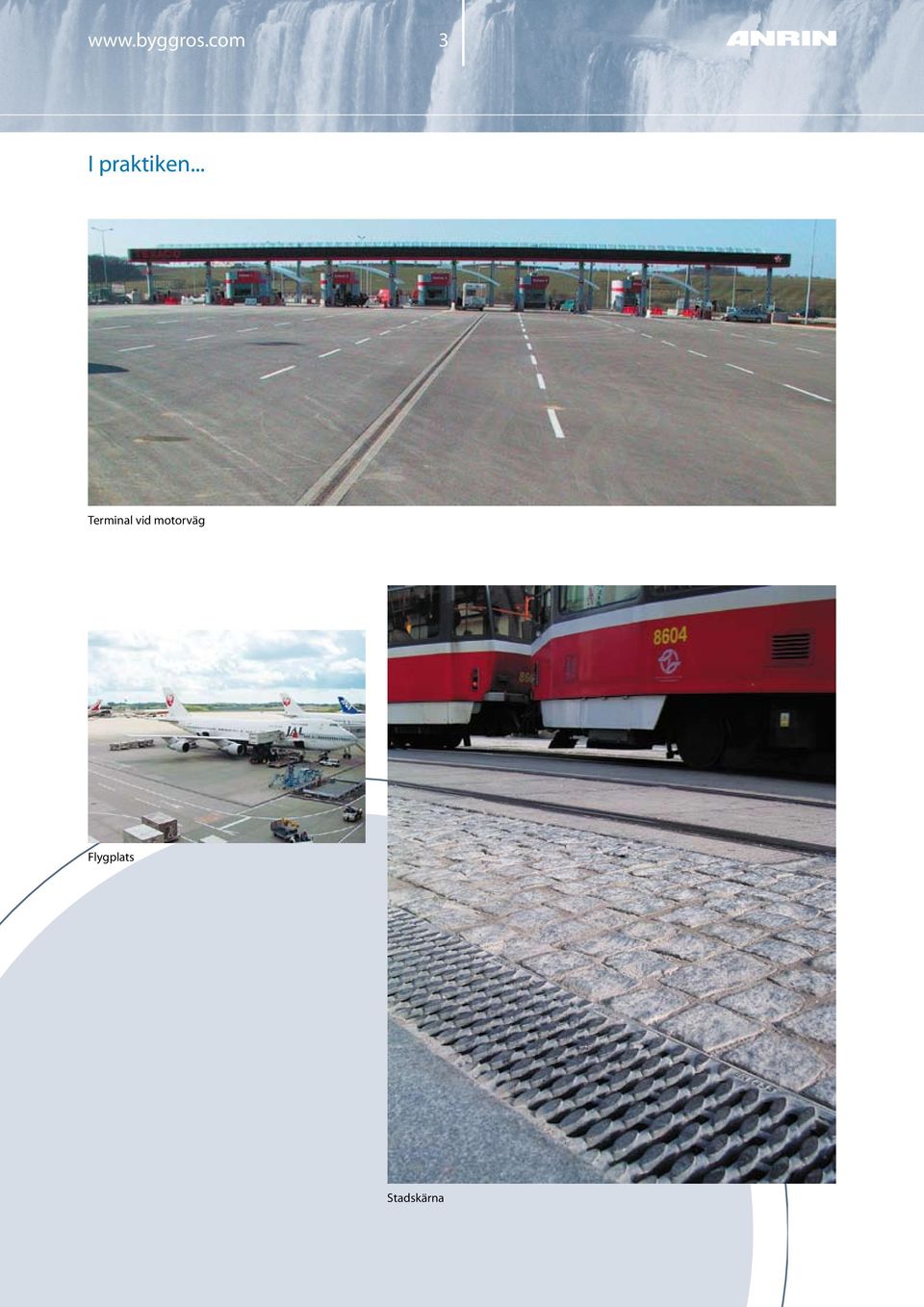

3 3 I praktiken... Terminal vid motorväg Flygplats Stadskärna

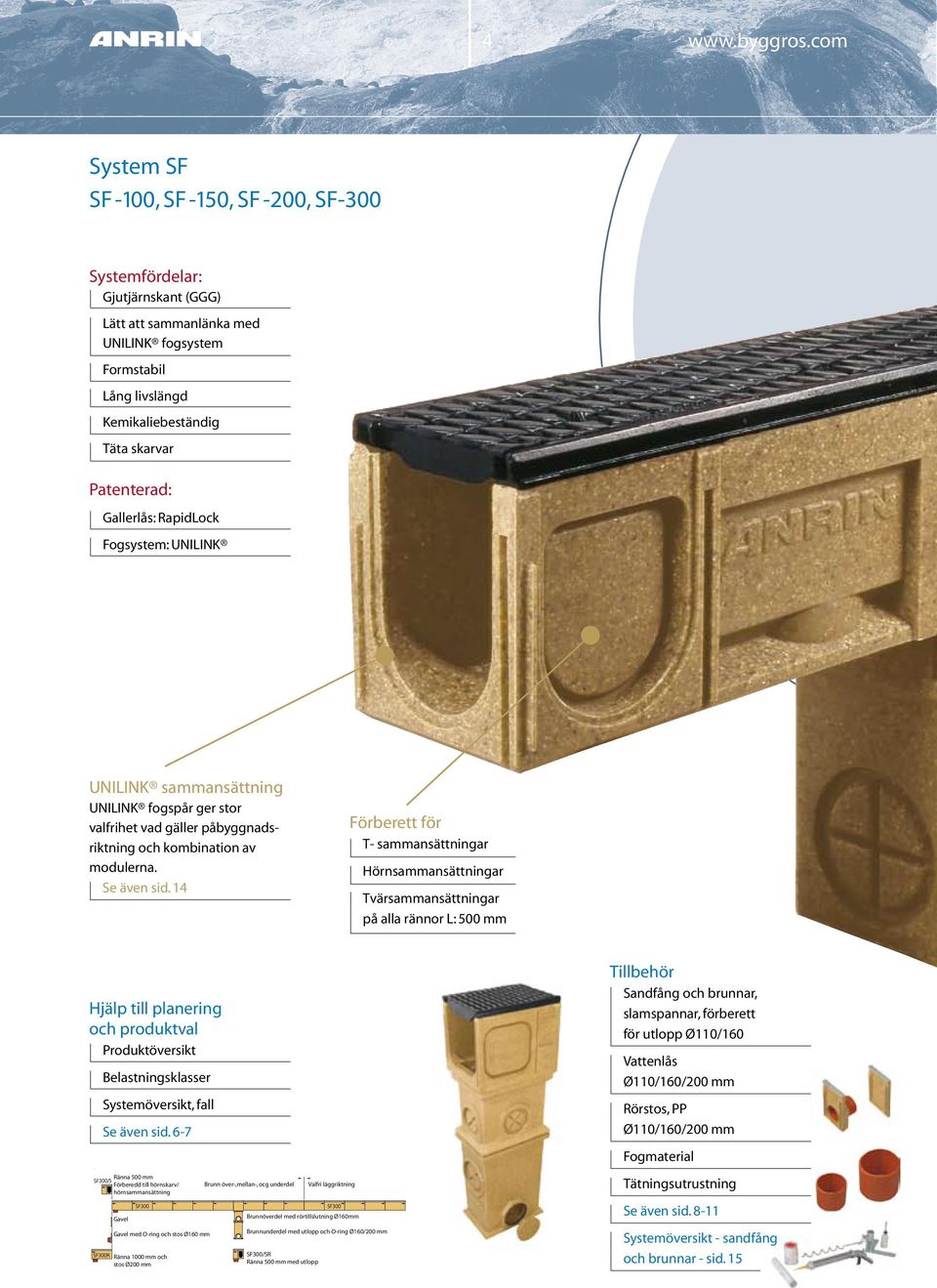

4 4 System SF SF-100, SF -150, SF-200, SF-300 Systemfördelar: Gjutjärnskant (GGG) Lätt att sammanlänka med UNILINK fogsystem Formstabil Lång livslängd Kemikaliebeständig Täta skarvar Patenterad: Gallerlås: RapidLock Fogsystem: UNILINK UNILINK sammansättning UNILINK fogspår ger stor valfrihet vad gäller påbyggnadsriktning och kombination av modulerna. Se även sid. 14 Förberett för T- sammansättningar Hörnsammansättningar Tvärsammansättningar på alla rännor L: 500 mm Tillbehör Sandfång och brunnar, slamspannar, förberett för utlopp Ø110/160 Hjälp till planering och produktval Produktöversikt Vattenlås Ø110/160/200 mm Belastningsklasser Systemöversikt, fall Rörstos, PP Ø110/160/200 mm Se även sid. 6-7 Fogmaterial Ränna 500 mm Förberedd till hörnskarv/ hörnsammansättning Brunn över-,mellan-, ocg underdel Valfri läggriktning Gavel Brunnöverdel med rörtillslutning mm Gavel med O-ring och stos mm Brunnunderdel med utlopp och O-ring /200 mm Ränna 1000 mm och stos Ø200 mm SF300/SR Ränna 500 mm med utlopp Tätningsutrustning Se även sid Systemöversikt - sandfång och brunnar - sid. 15

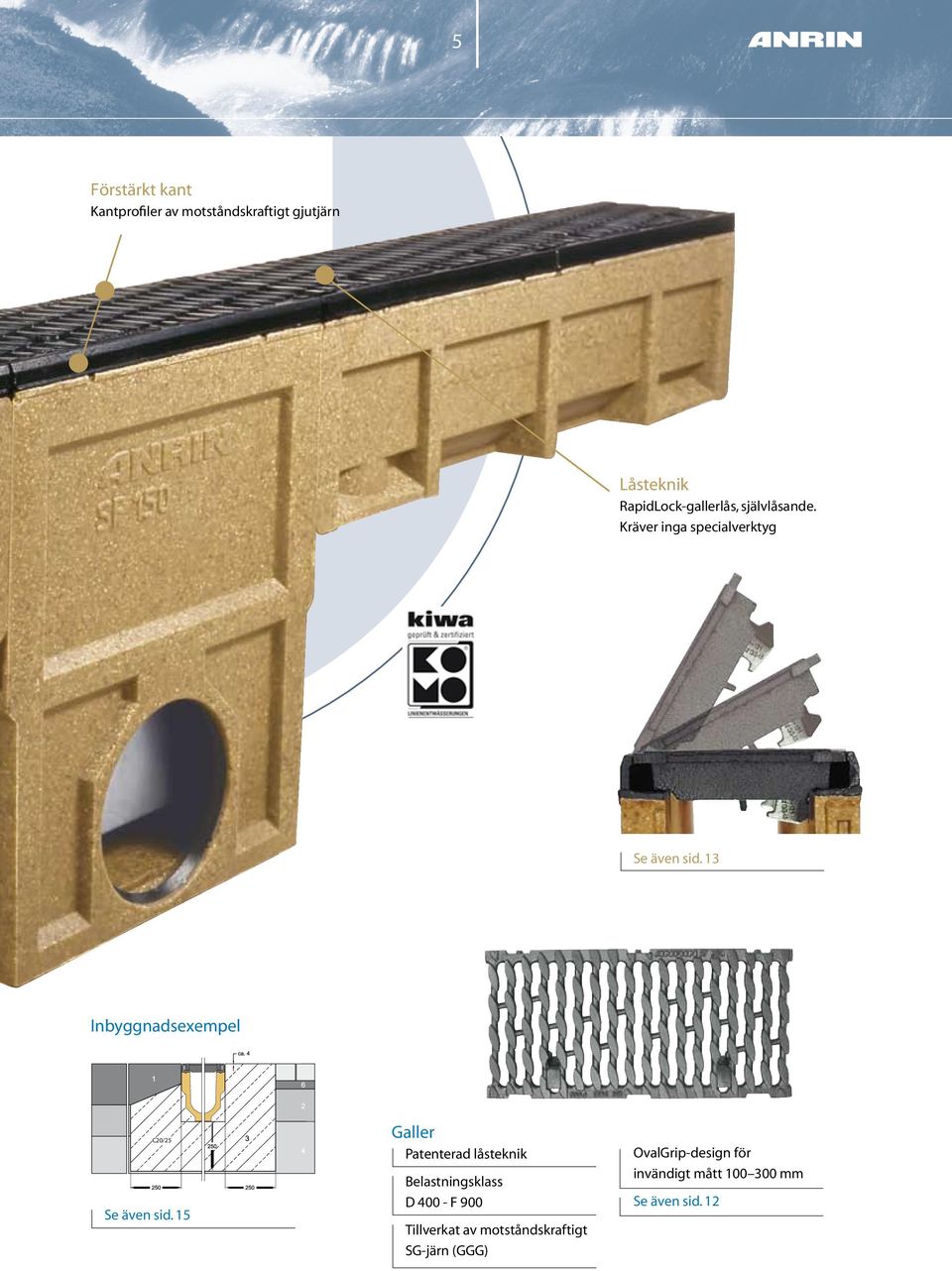

5 5 Förstärkt kant Kantprofiler av motståndskraftigt gjutjärn Låsteknik RapidLock-gallerlås, självlåsande. Kräver inga specialverktyg Se även sid. 13 Inbyggnadsexempel C20/25 Se även sid. 15 Galler Patenterad låsteknik Belastningsklass D F 900 Tillverkat av motståndskraftigt SG-järn (GGG) OvalGrip-design för invändigt mått mm Se även sid. 12

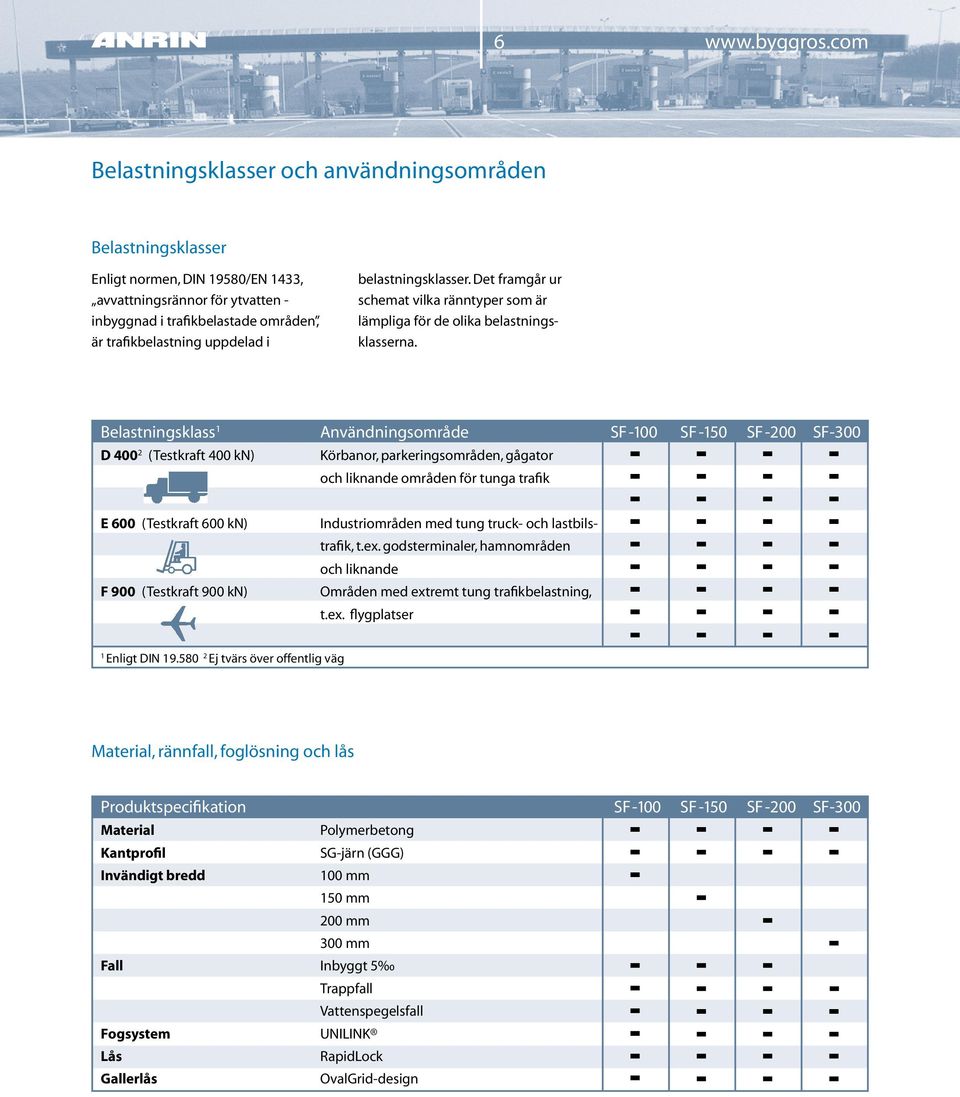

6 6 Belastningsklasser och användningsområden Belastningsklasser Enligt normen, DIN 19580/EN 1433, avvattningsrännor för ytvatten - inbyggnad i trafikbelastade områden, är trafikbelastning uppdelad i belastningsklasser. Det framgår ur schemat vilka ränntyper som är lämpliga för de olika belastningsklasserna. Belastningsklass 1 Användningsområde SF-100 SF-150 SF-200 SF-300 D (Testkraft 400 kn) Körbanor, parkeringsområden, gågator och liknande områden för tunga trafik E 600 (Testkraft 600 kn) F 900 (Testkraft 900 kn) Industriområden med tung truck- och lastbilstrafik, t.ex. godsterminaler, hamnområden och liknande Områden med extremt tung trafikbelastning, t.ex. flygplatser 1 Enligt DIN Ej tvärs över offentlig väg Material, rännfall, foglösning och lås Produktspecifikation SF-100 SF-150 SF-200 SF-300 Material Polymerbetong Kantprofil SG-järn (GGG) Invändigt bredd 100 mm 150 mm 200 mm 300 mm Fall Inbyggt 5 Trappfall Vattenspegelsfall Fogsystem UNILINK Lås RapidLock Gallerlås OvalGrid-design

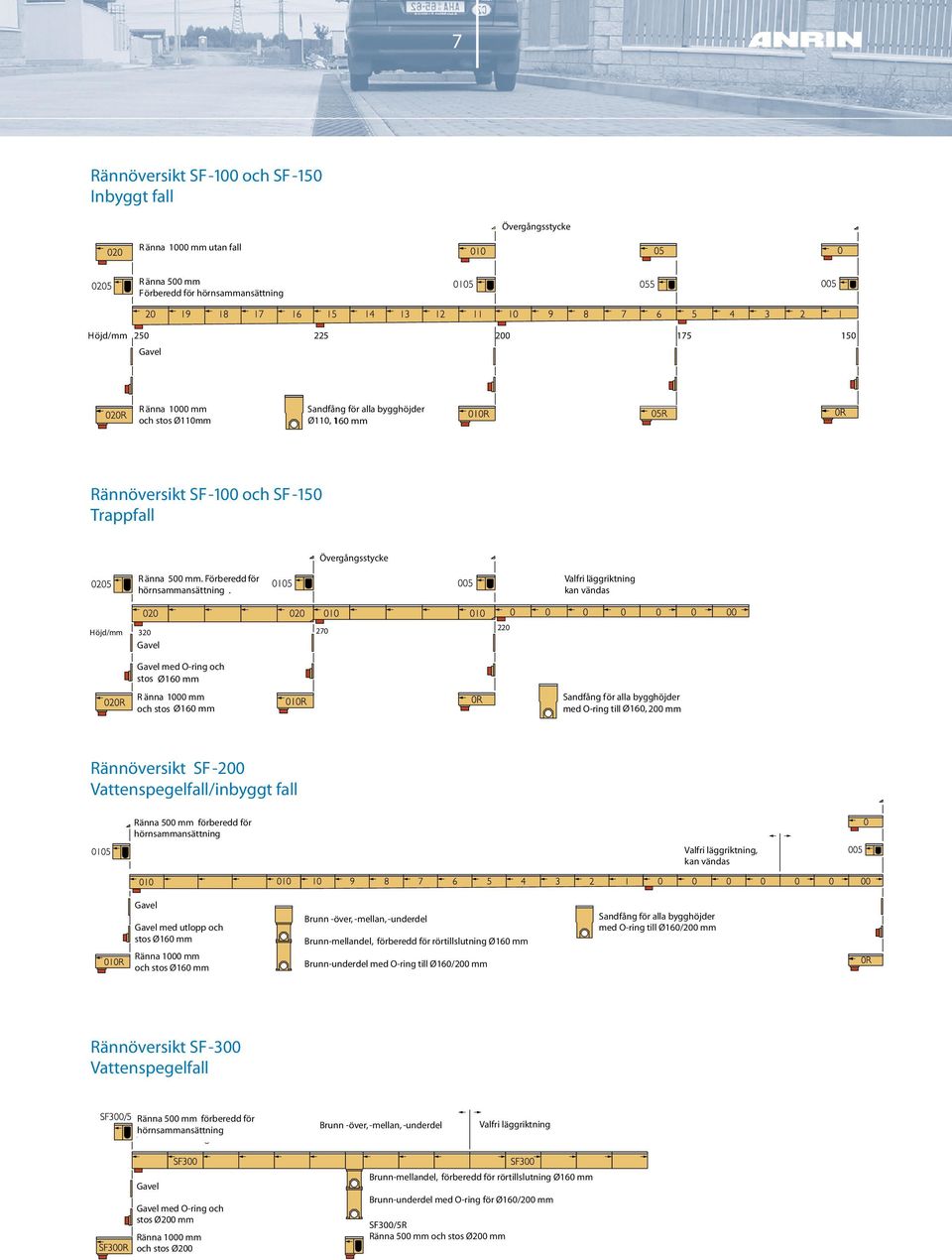

7 7 Rännöversikt SF-100 och SF-150 Inbyggt fall Övergångsstycke R änna 1000 mm utan fall R änna 500 mm Förberedd för hörnsammansättning Höjd/mm Gavel R änna 1000 mm och stos Ø110mm Sandfång för alla bygghöjder Ø110, 160 mm Rännöversikt SF-100 och SF-150 Trappfall Övergångsstycke R änna 500 mm. Förberedd för hörnsammansättning. Valfri läggriktning kan vändas Höjd/mm Gavel Gavel med O-ring och stos mm R änna 1000 mm och stos mm Sandfång för alla bygghöjder med O-ring till, 200 mm Rännöversikt SF-200 Vattenspegelfall/inbyggt fall Ränna 500 mm förberedd för hörnsammansättning Valfri läggriktning, kan vändas Gavel Gavel med utlopp och stos mm Ränna 1000 mm och stos mm Brunn -över, -mellan, -underdel Brunn-mellandel, förberedd för rörtillslutning mm Brunn-underdel med O-ring till /200 mm Sandfång för alla bygghöjder med O-ring till /200 mm Rännöversikt SF-300 Vattenspegelfall Ränna 500 mm förberedd för hörnsammansättning Brunn -över, -mellan, -underdel Valfri läggriktning Gavel Gavel med O-ring och stos Ø200 mm Ränna 1000 mm och stos Ø200 Brunn-mellandel, förberedd för rörtillslutning mm Brunn-underdel med O-ring för /200 mm SF300/5R Ränna 500 mm och stos Ø200 mm

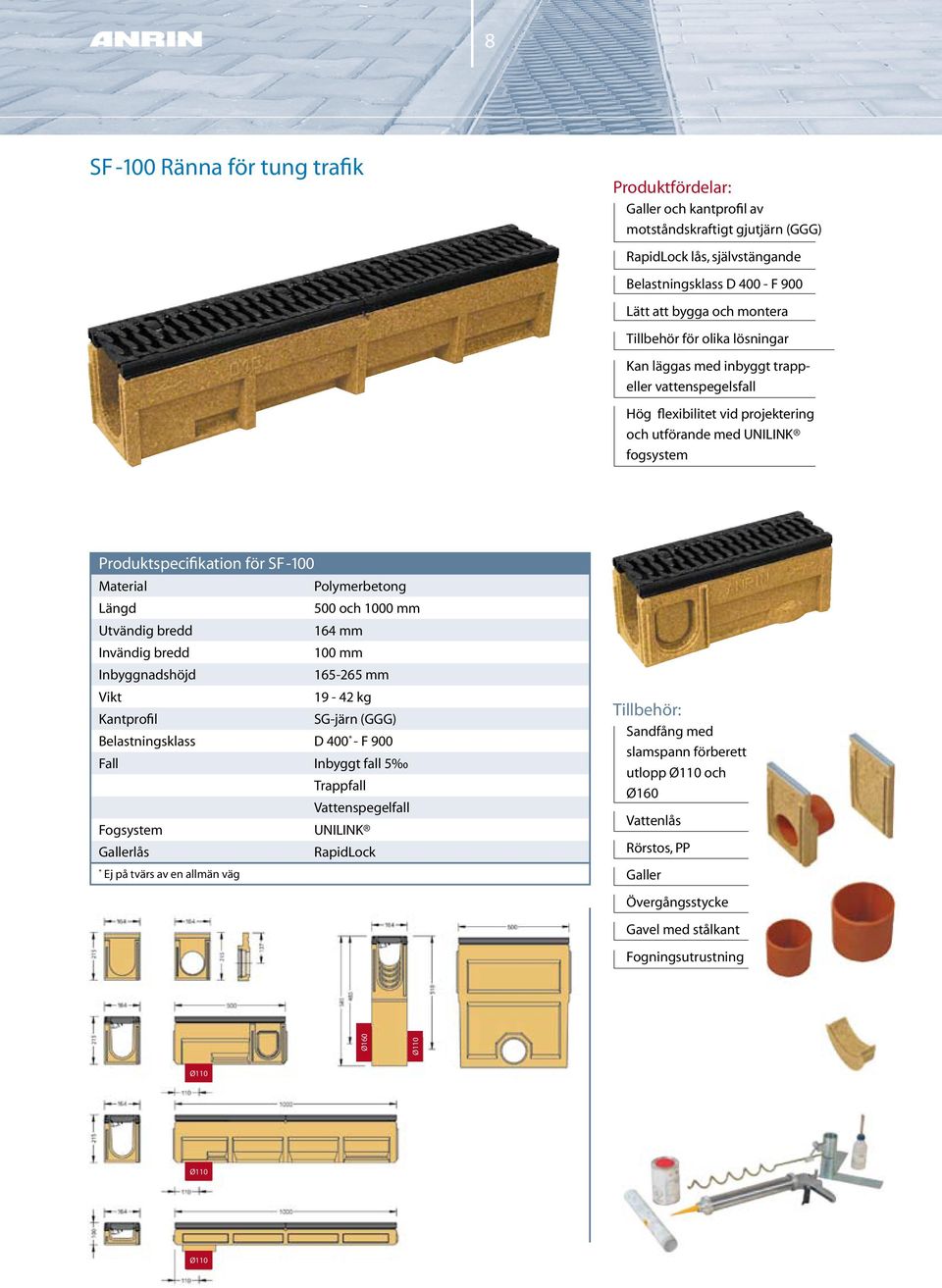

8 8 SF-100 Ränna för tung trafik Produktfördelar: Galler och kantprofil av motståndskraftigt gjutjärn (GGG) RapidLock lås, självstängande Belastningsklass D F 900 Lätt att bygga och montera Tillbehör för olika lösningar Kan läggas med inbyggt trappeller vattenspegelsfall Hög flexibilitet vid projektering och utförande med UNILINK fogsystem Produktspecifikation för SF-100 Material Polymerbetong Längd 500 och 1000 mm Utvändig bredd 164 mm Invändig bredd 100 mm Inbyggnadshöjd mm Vikt kg Kantprofil SG-järn (GGG) Belastningsklass D 400* - F 900 Fall Inbyggt fall 5 Tillbehör: Sandfång med slamspann förberett utlopp Ø110 och Trappfall Vattenspegelfall Fogsystem UNILINK Gallerlås RapidLock Rörstos, PP Galler Ej på tvärs av en allmän väg Övergångsstycke Gavel med stålkant Ø110 Ø110 Ø110 Ø110 Fogningsutrustning * Vattenlås

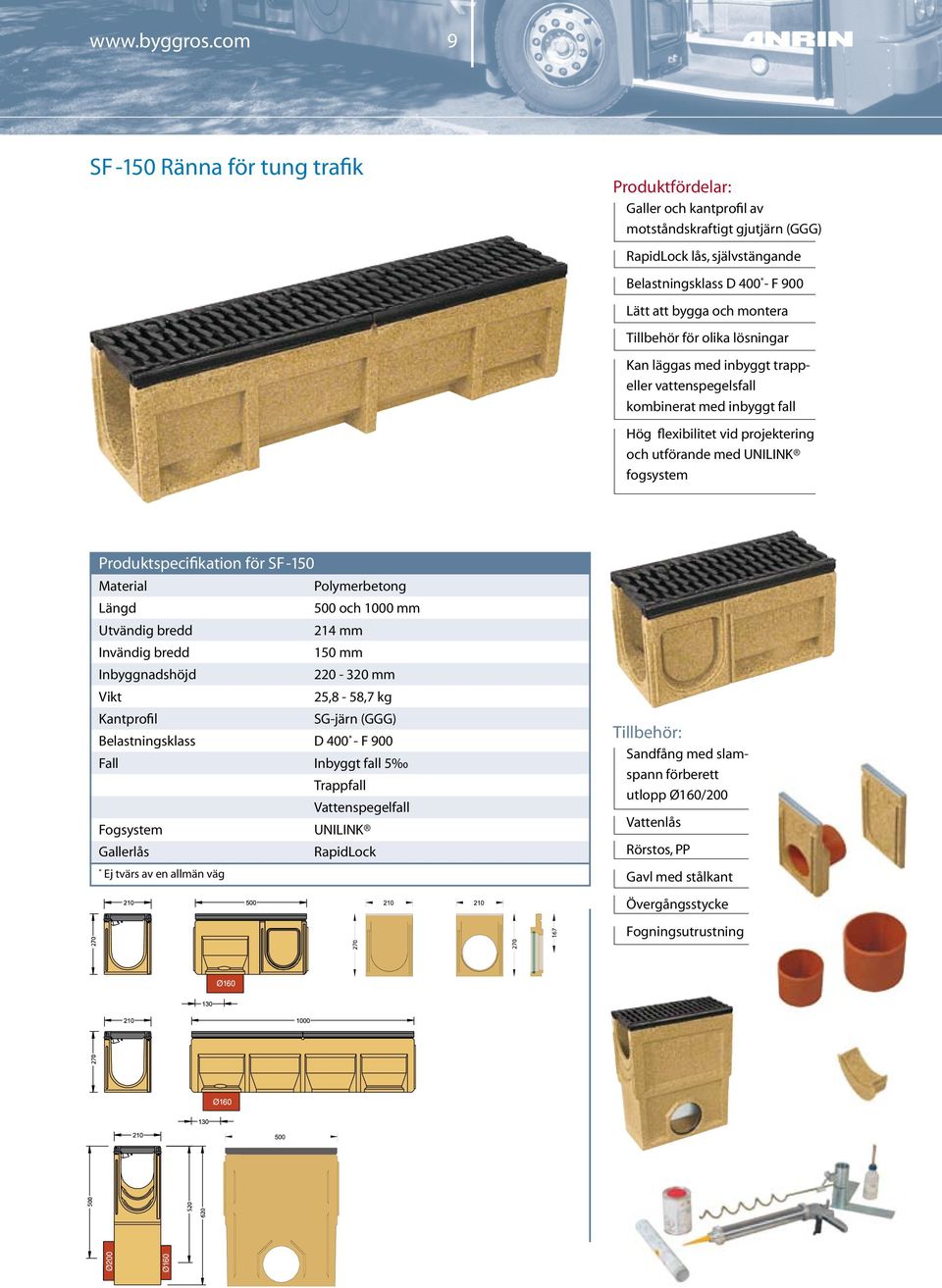

9 9 SF-150 Ränna för tung trafik Produktfördelar: Galler och kantprofil av motståndskraftigt gjutjärn (GGG) RapidLock lås, självstängande Belastningsklass D 400 * - F 900 Lätt att bygga och montera Tillbehör för olika lösningar Kan läggas med inbyggt trappeller vattenspegelsfall kombinerat med inbyggt fall Hög flexibilitet vid projektering och utförande med UNILINK fogsystem Produktspecifikation för SF-150 Material Polymerbetong Längd 500 och 1000 mm Utvändig bredd 214 mm Invändig bredd 150 mm Inbyggnadshöjd mm Vikt 25,8-58,7 kg Kantprofil SG-järn (GGG) Belastningsklass D 400 * - F 900 Fall Inbyggt fall 5 Trappfall Vattenspegelfall Fogsystem UNILINK Gallerlås RapidLock * Ej tvärs av en allmän väg Tillbehör: Sandfång med slamspann förberett utlopp /200 Vattenlås Rörstos, PP Gavl med stålkant Övergångsstycke Fogningsutrustning

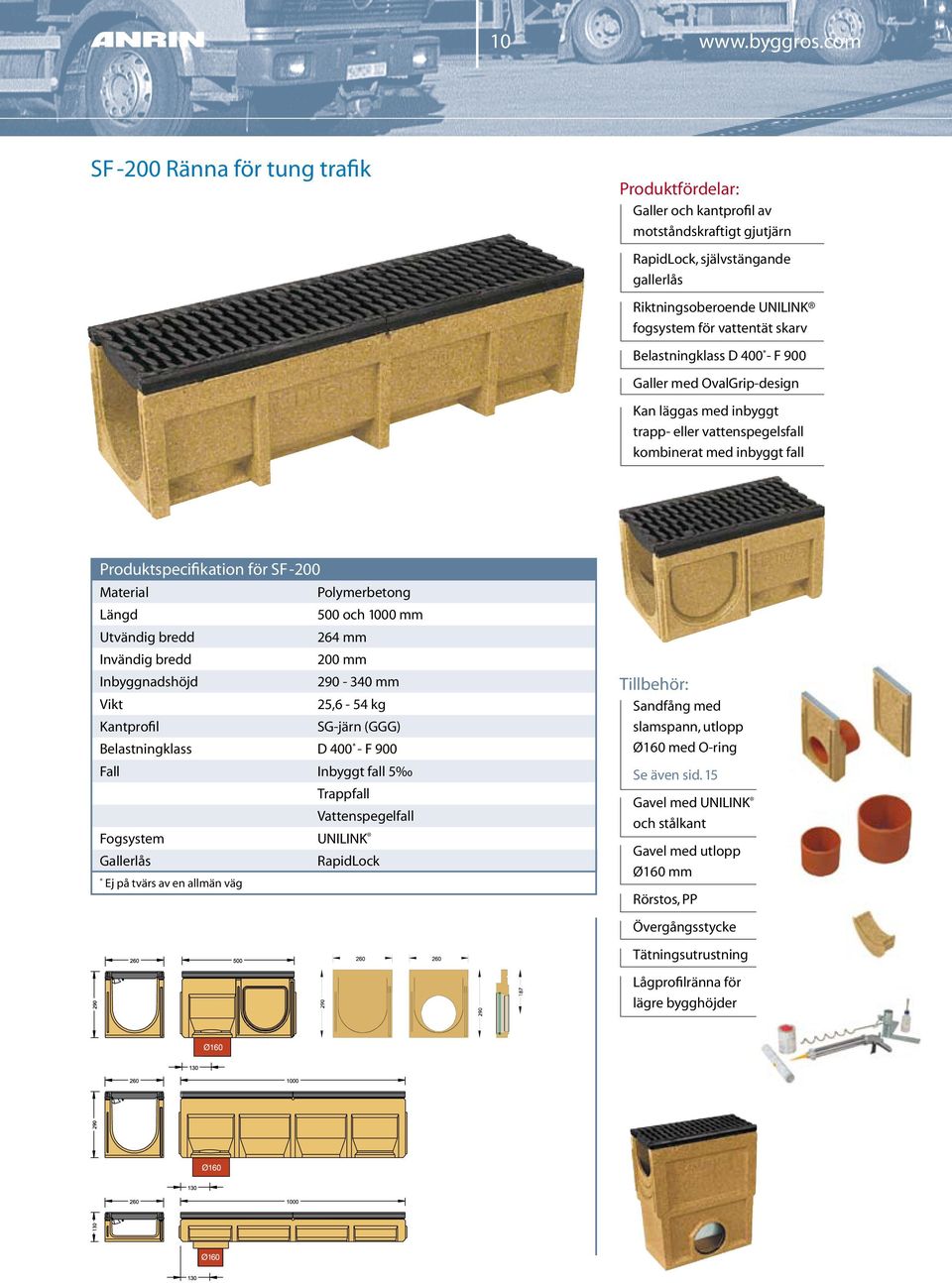

10 10 SF-200 Ränna för tung trafik Produktfördelar: Galler och kantprofil av motståndskraftigt gjutjärn RapidLock, självstängande gallerlås Riktningsoberoende UNILINK fogsystem för vattentät skarv Belastningklass D 400*- F 900 Galler med OvalGrip-design Kan läggas med inbyggt trapp- eller vattenspegelsfall kombinerat med inbyggt fall Produktspecifikation för SF-200 Material Polymerbetong Längd 500 och 1000 mm Utvändig bredd 264 mm Invändig bredd 200 mm Inbyggnadshöjd mm Vikt 25,6-54 kg Kantprofil SG-järn (GGG) Belastningklass D 400* - F 900 Sandfång med slamspann, utlopp med O-ring Inbyggt fall 5 Se även sid. 15 Fall Trappfall Vattenspegelfall Fogsystem UNILINK Gallerlås RapidLock * Ej på tvärs av en allmän väg Tillbehör: Gavel med UNILINK och stålkant Gavel med utlopp mm Rörstos, PP Övergångsstycke Tätningsutrustning Lågprofilränna för lägre bygghöjder

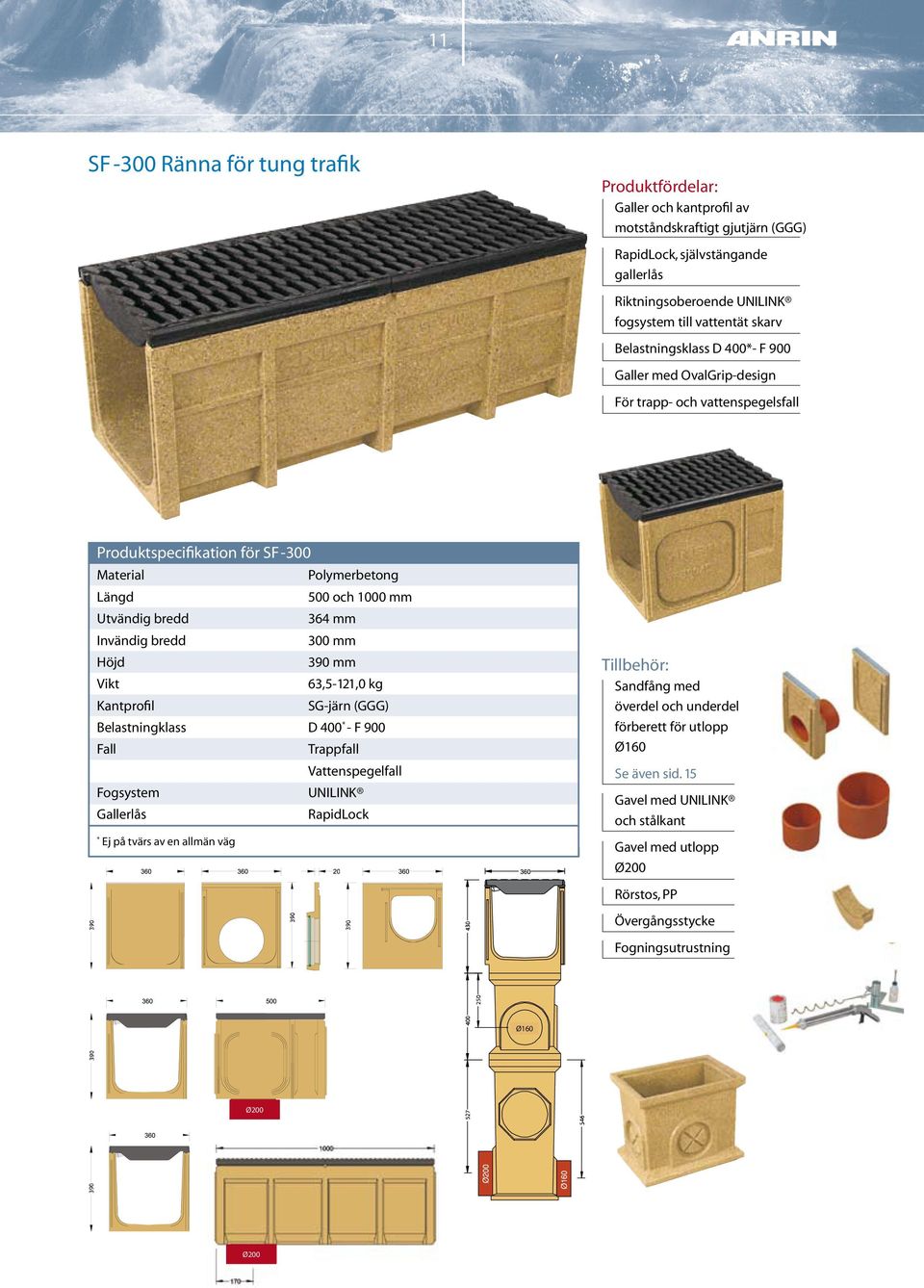

11 11 SF-300 Ränna för tung trafik Produktfördelar: Galler och kantprofil av motståndskraftigt gjutjärn (GGG) RapidLock, självstängande gallerlås Riktningsoberoende UNILINK fogsystem till vattentät skarv Belastningsklass D 400*- F 900 Galler med OvalGrip-design För trapp- och vattenspegelsfall Produktspecifikation för SF-300 Material Polymerbetong Längd 500 och 1000 mm Utvändig bredd 364 mm Invändig bredd 300 mm Höjd 390 mm Vikt 63,5-121,0 kg Kantprofil SG-järn (GGG) Belastningklass D 400* - F 900 Fall Trappfall Sandfång med överdel och underdel förberett för utlopp Vattenspegelfall Se även sid. 15 Fogsystem UNILINK Gallerlås RapidLock * Tillbehör: Gavel med UNILINK och stålkant Ej på tvärs av en allmän väg Gavel med utlopp Ø200 Rörstos, PP Övergångsstycke Fogningsutrustning Ø200 Ø200

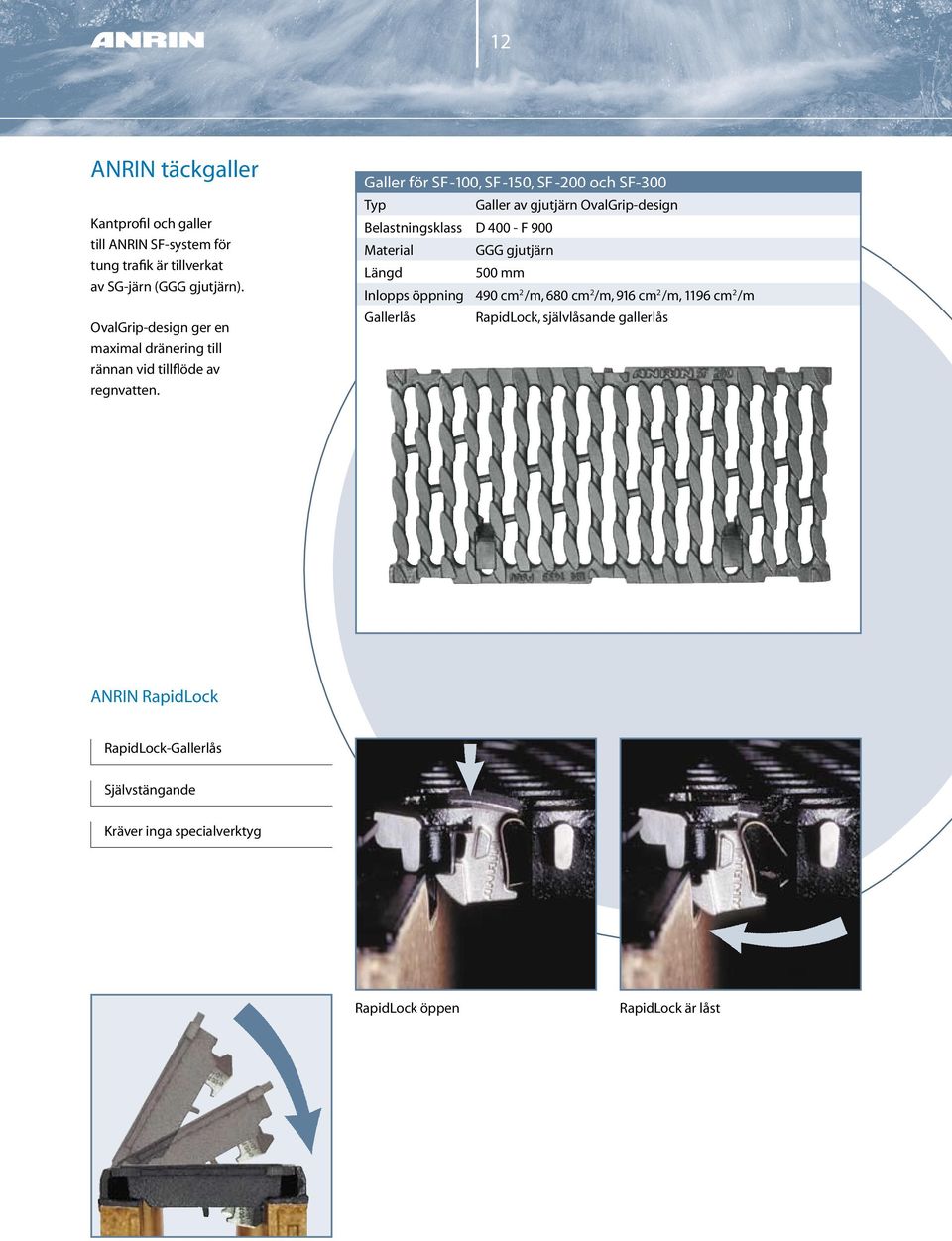

12 12 ANRIN täckgaller Kantprofil och galler till ANRIN SF-system för tung trafik är tillverkat av SG-järn (GGG gjutjärn). OvalGrip-design ger en maximal dränering till rännan vid tillflöde av regnvatten. Galler för SF-100, SF-150, SF-200 och SF-300 Typ Galler av gjutjärn OvalGrip-design Belastningsklass D F 900 Material GGG gjutjärn Längd 500 mm Inlopps öppning 490 cm 2 /m, 680 cm 2 /m, 916 cm 2 /m, 1196 cm 2 /m Gallerlås RapidLock, självlåsande gallerlås ANRIN RapidLock RapidLock-Gallerlås Självstängande Kräver inga specialverktyg RapidLock öppen RapidLock är låst

13 13 Vägledning för snabb och driftsäker montering UNILINK fogsystem Det patenterade UNILINK systemet avlöser det traditionella riktningsbestämda systemet. UNILINK tillåter att element med samma bygghöjd kan fogas samman. Det symmetriskt delade fogspåret möjliggör en optimal tätning av sammansättningen med den vertikala not-fjäder lösningen. UNILINK erbjuder en helt ny dimension av flexibilitet vid projektering och utförande. Fogteknik Sammansättningarnas täthet spelar en avsevärd roll för funktionen. Med ANRIN tätningsutrustning som består av fogpistol, specialklister och klämverktyg utföres en snabb och säker fogning. Fogning med UNILINK system

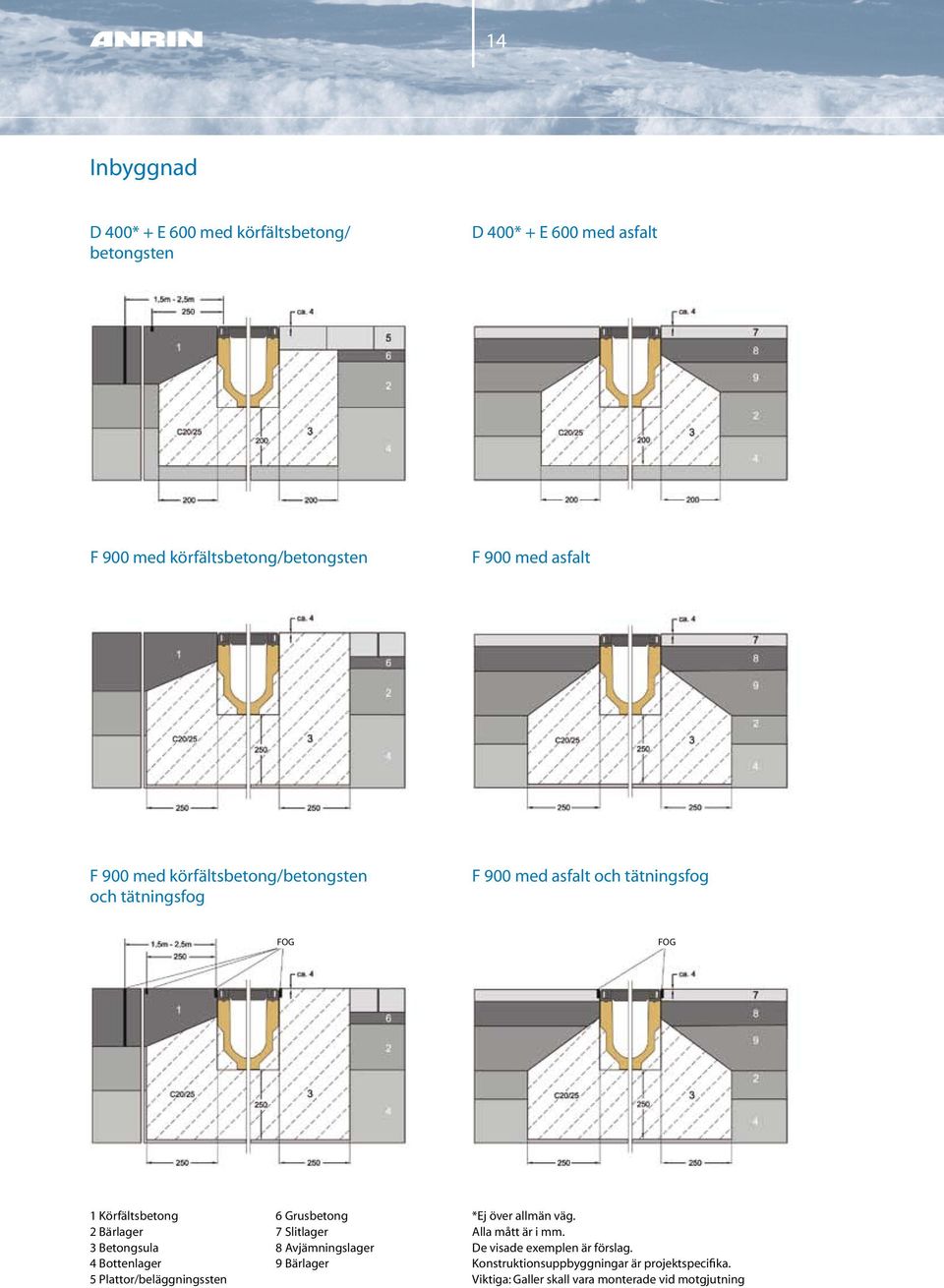

14 14 Inbyggnad D 400* + E 600 med körfältsbetong/ betongsten D 400* + E 600 med asfalt F 900 med körfältsbetong/betongsten F 900 med asfalt F 900 med körfältsbetong/betongsten och tätningsfog F 900 med asfalt och tätningsfog FOG FOG 1 Körfältsbetong 2 Bärlager 3 Betongsula 4 Bottenlager 5 Plattor/beläggningssten 6 Grusbetong 7 Slitlager 8 Avjämningslager 9 Bärlager *Ej över allmän väg. Alla mått är i mm. De visade exemplen är förslag. Konstruktionsuppbyggningar är projektspecifika. Viktiga: Galler skall vara monterade vid motgjutning

15 15 Systemöversikt: Sandfång och brunn för SF ränna Produktfördelar: Galler och kantprofil av motståndskraftigt gjutjärn (GGG) RapidLock, självstängande gallerlås Riktningsoberoende UNILINK fogsystem för vattentät skarv Belastningklass D 400* - F 900 Galler med OvalGrip-design Adapterskarv för ränna SF-200 till sandfång SF 300 Produktspecifikation för sandfång SF-300 Material Polymerbetong Längd 500 mm Utvändig bredd 364 mm Invändig bredd 300 mm Höjd, total 1475, 1075 mm Vikt 24,4-58,5 kg Kantprofil SG-järn (GGG) Belastningsklass D 400* - F 900 Fogsystem UNILINK Gallerlås RapidLock Ej på tvärs över allmän väg Ø 150 Ø 150 Ø 150 Ø 150 Ø200 Ø 200 Ø200 Ø 200 Ø200 * Ø200

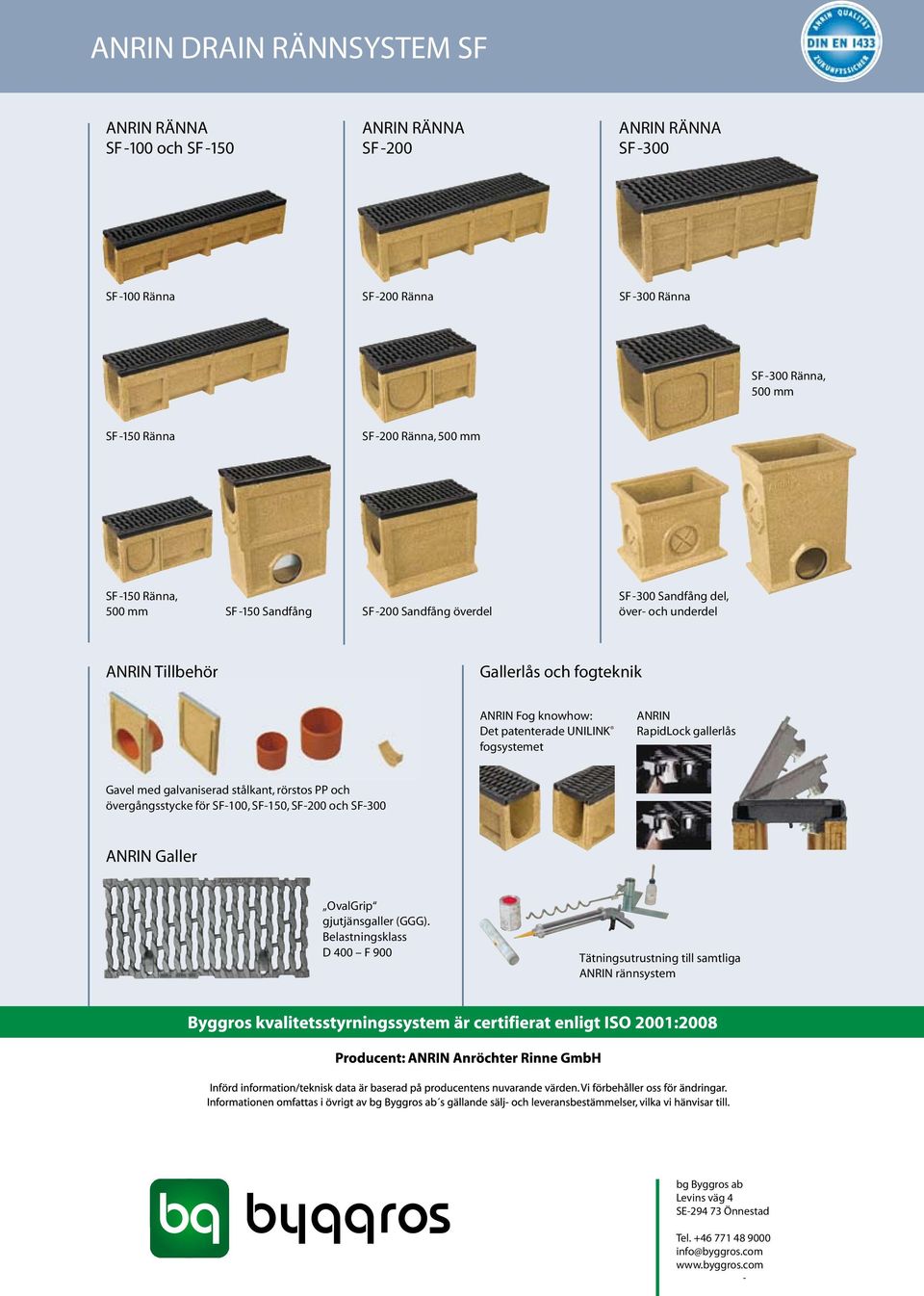

16 ANRIN DRAIN RÄNNSYSTEM SF ANRIN RÄNNA SF-100 och SF-150 ANRIN RÄNNA SF-200 ANRIN RÄNNA SF-300 SF-100 Ränna SF-200 Ränna SF-300 Ränna SF-300 Ränna, 500 mm SF-150 Ränna SF-200 Ränna, 500 mm SF-150 Ränna, 500 mm SF-150 Sandfång SF-200 Sandfång överdel SF-300 Sandfång del, över- och underdel ANRIN Tillbehör Gallerlås och fogteknik ANRIN Fog knowhow: Det patenterade UNILINK fogsystemet ANRIN RapidLock gallerlås Gavel med galvaniserad stålkant, rörstos PP och övergångsstycke för SF-100, SF-150, SF-200 och SF-300 ANRIN Galler OvalGrip gjutjänsgaller (GGG). Belastningsklass D 400 F 900 Tätningsutrustning till samtliga ANRIN rännsystem bg Byggros ab Levins väg 4 SE Önnestad Tel info@byggros.com
