1 INSTALLATIONSANVISNING MO050B

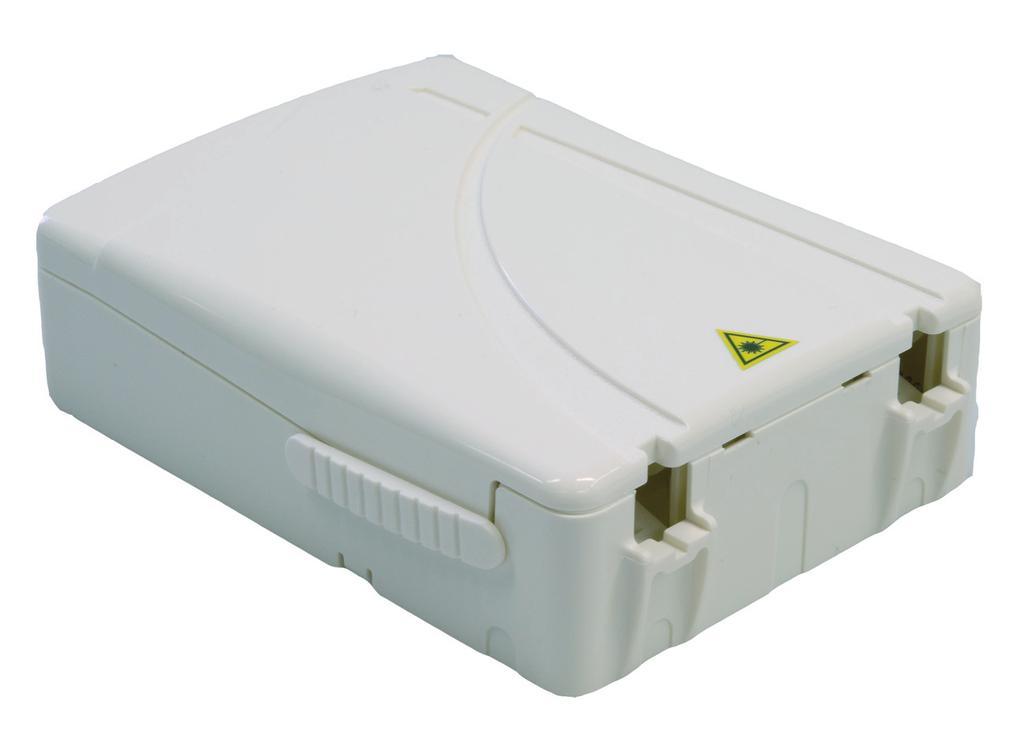

@XS-fiberuttag Produktbeskrivning @XS-fiberoptiskt uttag är designat för FTTHmarknaden som en passiv kopplingspunkt (gränssnitt) i inomhusmiljö.

laserstrålning) och ett lock. Det finns tre varianter (se sista bladet): - @XS-uttag förkontakterat med kabel GALDV.

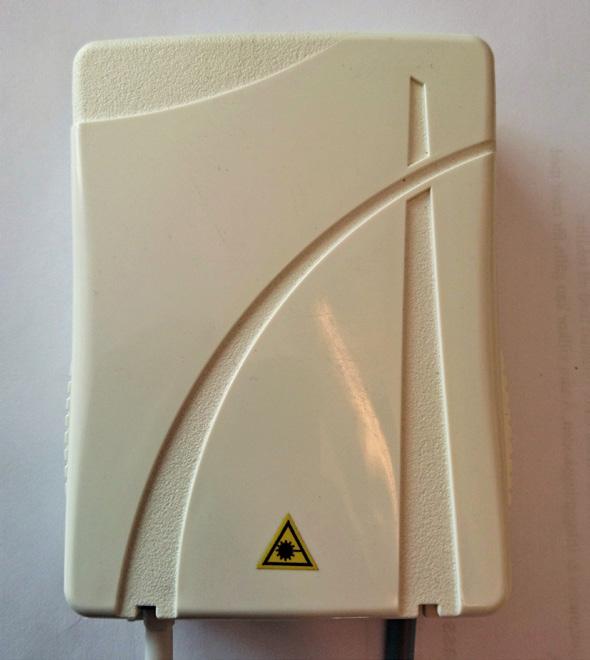

Dimension: Djup: Bredd: Höjd: Installation 28 mm 75 mm 100 mm För dosmontage För väggmontage Uttaget har tre fästpunkter för fastsättning mot vägg (se

Vid installation direkt mot vägg finns ingångar för kabel/mikrorör på höger och vänster sida samt nederkant av uttaget (se bild).

2 @XS-fiberuttag uttag är designat för FTTHmarknaden som en passiv kopplingspunkt (gränssnitt) i består av en underdel (innehållande kabelstyrning, skarvhållare, fiberstyrning, hållare för mellanstycken samt ett skydd mot laserstrålning) och ett lock. Det finns tre varianter (se sista bladet): förkontakterat med kabel GALDV. - Förkontakterad kabel med kontakt anpassad för montering i uttaget. - Komplett kit med fibersvans och mellanstycke. Dimension: Djup: Bredd: Höjd: Installation 28 mm 75 mm 100 mm För dosmontage För väggmontage Uttaget har tre fästpunkter för fastsättning mot vägg (se bild). Anpassade fästskruvar bipackas. Fästpunkter för skruv mot vägg. Vid installation direkt mot vägg finns ingångar för kabel/mikrorör på höger och vänster sida samt nederkant av uttaget (se bild). Vid användning av robust kabel kan valfri ingång användas (röd markering). Vid användning av mikrorör får endast de grönmarkerade ingångarna i nederkant användas. Ingångar för kabel/mikrorör Kontakt- / fibernummer i uttaget räknas med start från vänster (se bild). 1 2 Kontakt- / fibernummer med start från vänster MO050B,

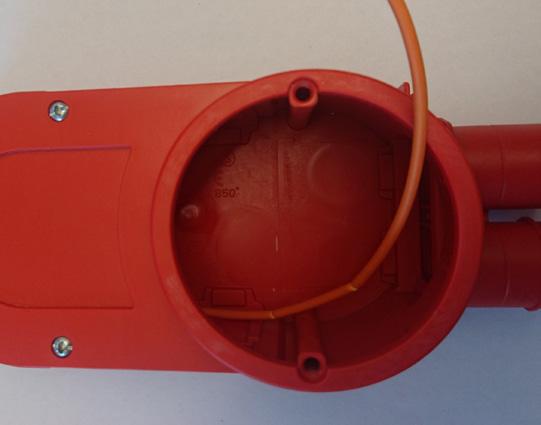

Montage i apparatdosa för kabelintag bakifrån 1 2 Kabel och fibervinda för dosa är

Linda upp kabeln ca 1 varv på vindan och se till så kabeln kommer upp enligt bild

Fäst vindan i dosan med befintliga skruvar, 60 mm mellan skruvarna.

Dra kabeln minst ett varv på baksidan av fiberuttaget och gå upp med kabeln genom

Skruva fast fiberuttaget på fibervindan med de två hålen markerade på bild 4.

styrspår nedåt enligt bild för att säkerställa funktion.

Dammluckan är integrerad i uttaget och utformad med ett spår för att inte smutsa

3 Montage i apparatdosa för kabelintag bakifrån 1 2 Kabel och fibervinda för dosa är ett tillbehör framtaget för montering i marknaden befintliga vägg- /apparatdosor. Linda upp kabeln ca 1 varv på vindan och se till så kabeln kommer upp enligt bild 2. Var även noga så att pilarna på vindan pekar uppåt. Fäst vindan i dosan med befintliga skruvar, 60 mm mellan skruvarna. Alternativt kan både vindan och fästas med samma skruvar. Dra kabeln minst ett varv på baksidan av fiberuttaget och gå upp med kabeln genom hålen markerade på bild 3. Skruva fast fiberuttaget på fibervindan med de två hålen markerade på bild Observera styrspår Preparering Mellanstycket monteras med styrspår nedåt enligt bild för att säkerställa funktion. Innan fiberuttagets lock sätts på plats tas dammskyddet av mellanstycket. Dammluckan är integrerad i uttaget och utformad med ett spår för att inte smutsa ner ferrulen på kontakten när kontakten ska monteras. Skär försiktigt upp det ingångshål för kabeln/ mikroröret som passar den tänkta installationsplatsen (se sida 2). Montera mellanstycket Dammlucka med spår MO050B,

Kabeln placeras under hållarna på uttagets baksida. Bilden visar installation när mellanstycket är placerad på vänster sida (sett framifrån).

Kabeln förs upp till framsidan av uttaget genom det vänsta nedre hålet ifall kabeln kommer från höger och det högra ifall kabeln kommer från vänster (sett bakifrån).

Vid installation i Skanovas nät följ anvisning T18200-11 Kundanslutning vid Fiber i Accessnätet (FiA) Där kabeln går från baksidan till framsidan på uttaget skall kabeln fästas med

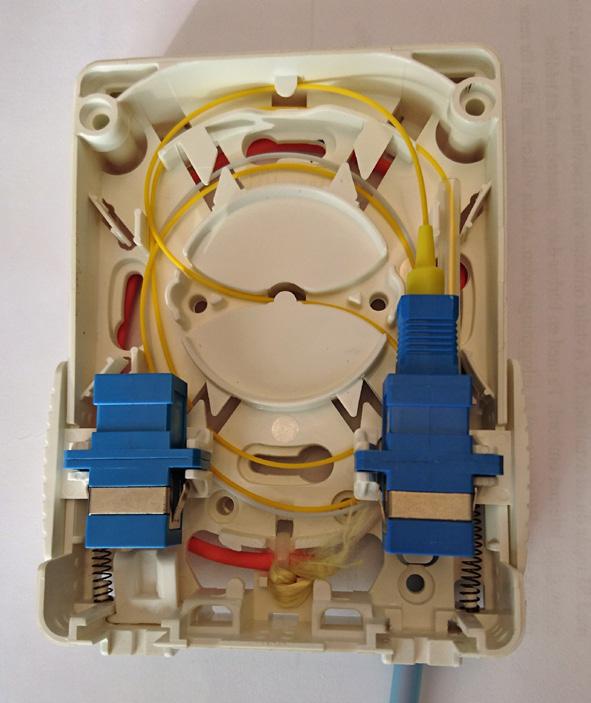

Kontakteringsvariant, Fibersvans Innan svetsning, mät den längd fiber samt fibersvansens längd som önskas i uttaget. Använd skarvhylsa för enkelfiberskarv med längden 40 mm.

Se till att fibersvansen som kommer ut från skarvhylsan placeras under den övre kabelguiden.

4 Kabeln placeras under hållarna på uttagets baksida. Bilden visar installation när mellanstycket är placerad på vänster sida (sett framifrån). Är mellanstycket placerad på höger sida installeras kabeln från motsatt sida. Kabeln förs upp till framsidan av uttaget genom det vänsta nedre hålet ifall kabeln kommer från höger och det högra ifall kabeln kommer från vänster (sett bakifrån). OBS, skall eventuella mikrorör avslutas i uttaget installeras den på samma sätt som kabeln men avslutas med tätning/ dragavlastning mellan pilarna, se bild. Vid installation i Skanovas nät följ anvisning T Kundanslutning vid Fiber i Accessnätet (FiA) Där kabeln går från baksidan till framsidan på uttaget skall kabeln fästas med buntband, se bild. Buntbandets låsning placeras på uttagets baksida. Kabeln skall avmantals på framsidan av uttaget. Kontakteringsvariant, Fibersvans Innan svetsning, mät den längd fiber samt fibersvansens längd som önskas i uttaget. Använd skarvhylsa för enkelfiberskarv med längden 40 mm. Fibern slingas ner i fiberstyrningen (inbyggd kassett). Skarvhylsan placeras i den valda skarvhållaren. Se till att fibersvansen som kommer ut från skarvhylsan placeras under den övre kabelguiden. Innan kontakten sätts i mellanstycket se till att sista fiberslingan närmast kontakten är placerad under den övre kabelguiden enligt bild för att säkerställa rörlig funktion för kontakten. Det är även möjligt att installera fibern i S-form enligt bild till höger. Kontakteringsvariant, mekanisk kontakt Mät av den längd fiber som önskas i uttaget. Montera den mekaniska kontakten på fibern och slinga ner fibrerna i fiberstyrningen (inbyggd kassett). Innan kontakten sätts i mellanstycket se till att fibern är placerad under den övre kabelguiden enligt bild. MO050B, Enbart kabel Framsida av uttaget Fiber i S-form Kabel i mikrorör Övre kabelguide Skarvhylsa

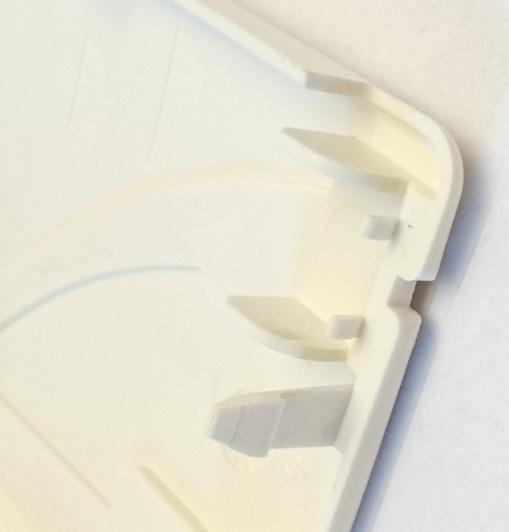

Fästa locket Ta bort de två tapparna som sitter i locket för den kontaktingång som skall användas (i detta fall till höger sett inifrån locket), se bild.

Tapparna är till för att låsa laser-/dammskyddet för den kontaktingång som inte används.

Observera att locket skall vara monterat innan inkoppling av anslutningskabel utförs!

Före Bryt av tapparna Efter Inkoppling av anslutningskabel (villapatch) Vänd styrskenan på kontakten in mot väggen och tryck in kontakten i ingångshållet

När kontakten är intryckt så långt att luckan har öppnats kan den fjäderbelastade mellanstyckshållaren tryckas nedåt för att förenkla kopplingen.

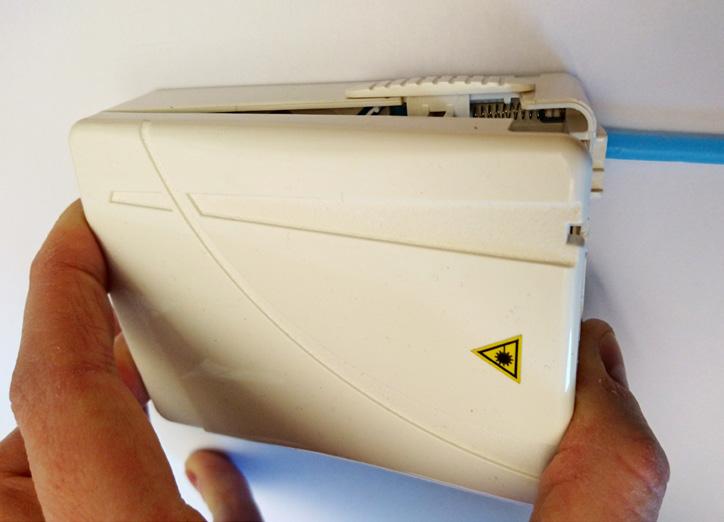

5 Fästa locket Ta bort de två tapparna som sitter i locket för den kontaktingång som skall användas (i detta fall till höger sett inifrån locket), se bild. Tas inte tapparna bort kan inte kontakten på anslutningskabeln (villapatchen) installeras. Tapparna är till för att låsa laser-/dammskyddet för den kontaktingång som inte används. Locket trycks på plats när uttaget är i vertikalt läge, så att laser-/dammskyddet faller ner och tapparna låser den kontaktingång som ej används. Observera att locket skall vara monterat innan inkoppling av anslutningskabel utförs! Detta för att säkerställa att mellanstycket är rätt placerat och att laser-/dammskyddet fungerar. Före Bryt av tapparna Efter Inkoppling av anslutningskabel (villapatch) Vänd styrskenan på kontakten in mot väggen och tryck in kontakten i ingångshållet i botten av uttaget, laser-dammskyddet (luckan) öppnas med hjälp av kontakthuset (ingen beröring med fiberänden). När kontakten är intryckt så långt att luckan har öppnats kan den fjäderbelastade mellanstyckshållaren tryckas nedåt för att förenkla kopplingen. Tryck in kontakten tills ett klick hörs. Montera locket när utaget är i vertikalt läge Borttagning av anslutningskabel (villapatch) För att ta bort en kontakt förs den fjäderbelastade mellanstyckshållaren nedåt för att kontakthuset skall nås. Tag i kontakthuset och dra ut kontakten. Borttagning av lock För in en liten spårmejsel i någon av skårorna i uttagets botten. Vrid spårmejseln försiktigt för att frigöra låsning, locket kan nu plockas av. MO050B,

Beställningsinformation Nexans artikelnummer Skanova/Telia artikelnummer Benämning 30793009 NCLA 101 80/01 Fiberuttag @xs för 2 SC-kontakter 30793024 NCLA 101 80/01/24P Fiberuttag @xs för 2

6 Beställningsinformation Nexans artikelnummer Skanova/Telia artikelnummer Benämning NCLA /01 för 2 SC-kontakter NCLA /01/24P för 2 SC-kontakter, 24-pack NCLA /01A Kabel och fibervinda för /NCLA /F med 1 SC/UPC /NCLA /F/24P med 1 SC/UPC, 24-pack /NCLA /F med 2 SC/UPC /NCLA /F/24P med 2 SC/UPC, 24-pack /NCLA /050 Förkontakterat 1 SC/UPC med GALDV 50m /NCLA /100 Förkontakterat 1 SC/UPC med GALDV 100m /NCLA /150 Förkontakterat 1 SC/UPC med GALDV 150m /NCLA /200 Förkontakterat 1 SC/UPC med GALDV 200m /NCLA /050 Förkontakterat 2 SC/UPC med GALDV 50m /NCLA /100 Förkontakterat 2 SC/UPC med GALDV 100m /NCLA /150 Förkontakterat 2 SC/UPC med GALDV 150m /NCLA /200 Förkontakterat 2 SC/UPC med GALDV 200m /TSRA /050 Förkontakterad GALDV 1 SC/UPC för montering i 50m /TSRA /100 Förkontakterad GALDV 1 SC/UPC för montering i 100m /TSRA /150 Förkontakterad GALDV 1 SC/UPC för montering i 150m /TSRA /200 Förkontakterad GALDV 1 SC/UPC för montering i 200m /TSRA /050 Förkontakterad GALDV 2 SC/UPC för montering i 50m /TSRA /100 Förkontakterad GALDV 2 SC/UPC för montering i 100m /TSRA /150 Förkontakterad GALDV 2 SC/UPC för montering i 150m /TSRA /200 Förkontakterad GALDV 2 SC/UPC för montering i 200m A /40 Skarvhylsa 40mm enkelfiber Nexans Sweden GRIMSÅS Tfn Fax MO050B,
