1 Din fiberanslutning steg för steg Version 2, 2017

2 1 Grävning på egen tomt Detta gör du som fastighetsägare. Borra och montera boxar Detta gör du som fastighetsägare. 2 3 Installation av fiber Detta gör Övik Energi. Montera tjänstefördelare Detta gör du som fastighetägare. 4

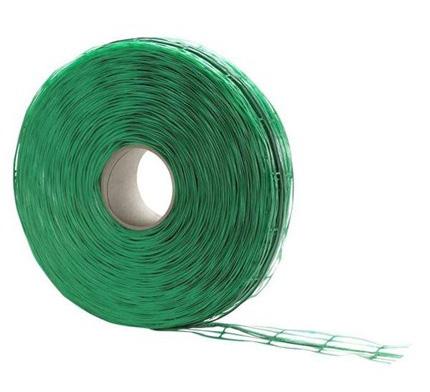

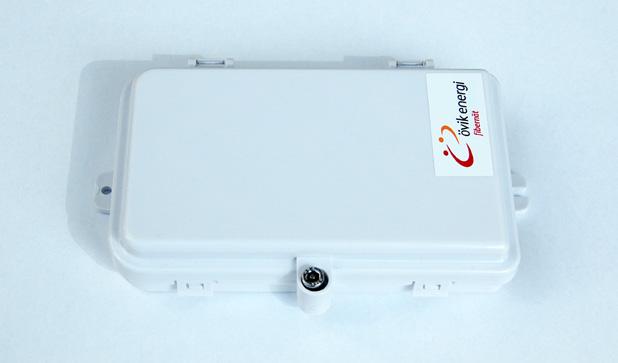

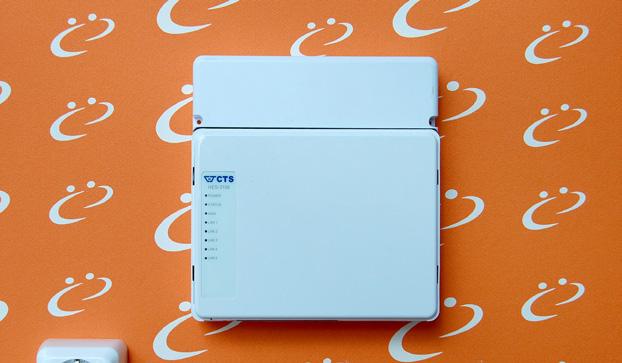

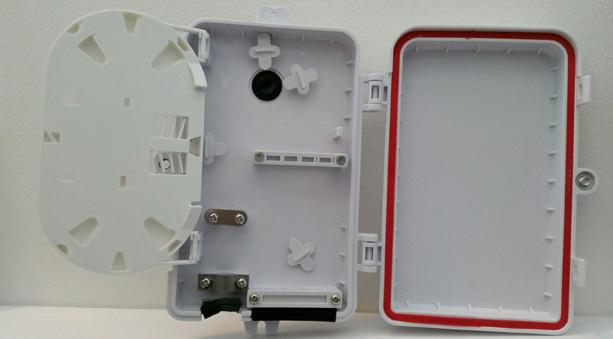

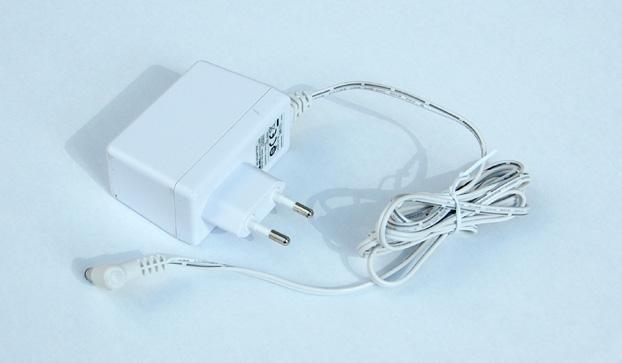

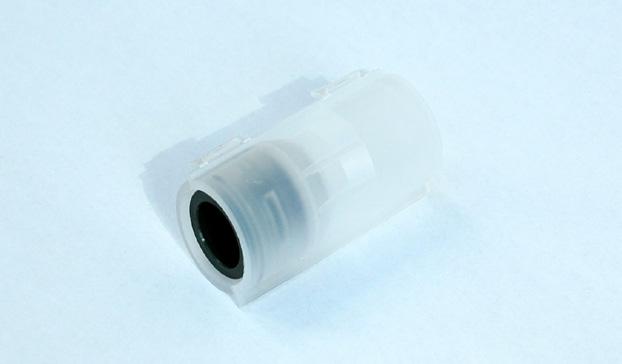

3 Fiberslang (grön eller orange) Ändplugg Markeringsband VP-rör Fasadbox Tjänstefördelare med bottenplatta Nätadapter Fiberpatch

4 Innan du börjar gräva! Placering av tjänstefördelaren Börja med att bestämma var du vill att tjänstefördelaren (fibernätsuttaget) ska placeras i huset. Vi rekommenderar att tjänstefördelaren monteras direkt innanför ytterväggen där hålet borras så att hål och fiberpatch döljs. Utrymmet bör vara varmt och torrt. Tjänstefördelaren kan placeras i utrymme som är kallt delar av året, tex fritidsbostad men görs då strömlös under den kalla tiden. Tjänstefördelaren är ca 20x20 cm och det måste finnas en yta på minst 10 cm runt den. Om du vill placera tjänstefördelaren på annan plats i huset än där hålet borras kan du köpa en längre fiberpatch för 200 kr. Du måste då meddela Övik Energi senast 30 juni hur lång patchen ska vara. Fiberslang och ledningsmarkeringsband Fiberslang och ledningsmarkeringsband får du hämta själv på anvisad plats. Mät avståndet mellan vår avlämningspunkt vid tomtgräns och den punkt du valt att ta in fibern i huset. Lägg till ca 50 cm i början och i slutet för skarvning och montering och se alltid till att ändarna är pluggade. Kolla innan du gräver Att råka gräva av ledningar kan bli kostsamt. Men det finns ett bra sätt att undvika skador och onödiga kostnader. Kolla innan du sätter igång, vare sig du gräver själv eller anlitar ett företag. Använd webbtjänsten Ledningskollen som är gratis.

5 1 Grävning på egen tomt utförs av dig som fastighetsägare Gräv ner till ett skyddat djup på ca cm från anvisad avlämningspunkt och fram till husets yttervägg där du bestämt att tjänstefördelaren ska sitta på insidan av väggen. Innan du lägger ned fiberslangen tätar du dess bägge ändar med ändpluggar eller med en väderbeständig tejp t.ex. eltejp om ändpluggar saknas. Lägg ner fiberslang och ledningsmarkeringsband (markeringsbandet placeras ca 10 cm ovanför fiberslangen) och täcker med jord. Lämna ca 50 cm fiberslang vid avlämningspunkten och ca 50 cm extra där fasadboxen ska sitta på ytterväggen. Slangens böjradie är 140 mm. Lämna en grop öppen ca 50 cm i diameter vid avlämningspunkten för att fiberslangen ska kunna skarvas. Tänk på att återfylla jorden på ett skonsamt sätt. Avlägsna t.ex. stora stenar och vassa föremål som kan skada fiberslangen. Fasadbox Tjänstefördelare

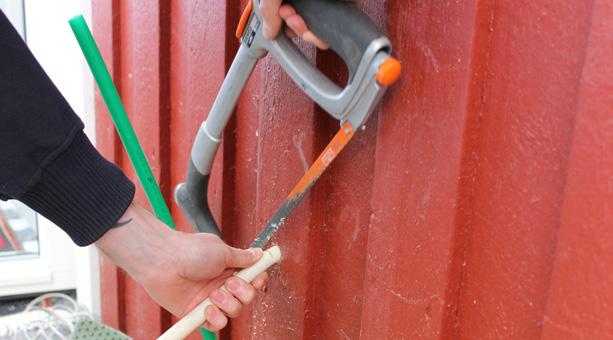

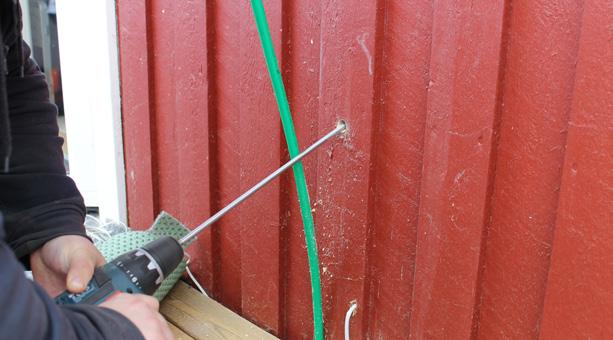

6 2 Borra och montera boxar utförs av dig som fastighetsägare Håll upp fasadboxen där den ska sitta och markera på väggen var hålet hamnar. Borra ett 16mm-hål med en lutning på grader där högsta punkten är inne i huset. Styr in VP-röret i hålet och kapa till det jäms med väggen på in- och utsidan. Skruva fast fasadboxen i väggen med boxens hål placerat över hålet i väggen. (skruvas med 2 skruvar). Skruva på insidan fast tjänstefördelarens bottenplatta med det stora hålet placerat över hålet i väggen.

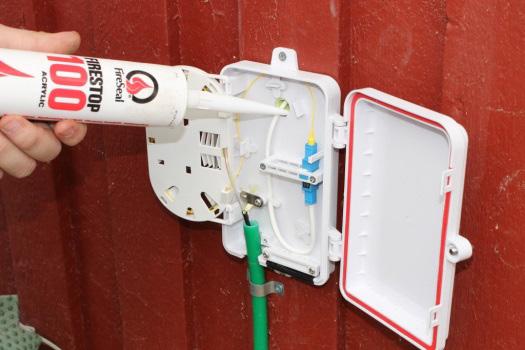

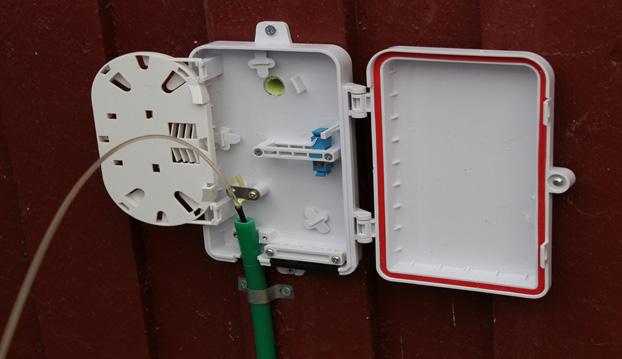

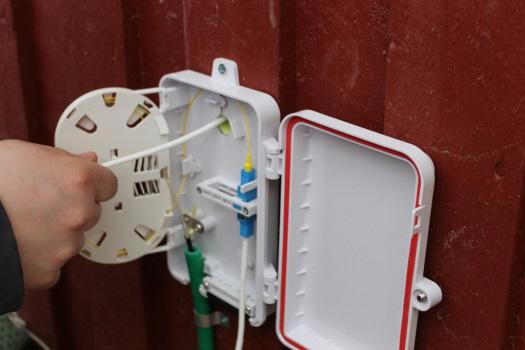

7 3 Fiberinstallation utförs av fibertekniker från Övik Energi Kapar till fiberslangen och fäster den i fasadboxen. Blåser ut en fiberkabel till fastigheten från närliggande skåp. Svetsar, mäter upp fibern och kopplar in den i ett fiberuttag. Ansluter en fiberpatch till uttaget och sticker in den genom hålet i väggen. Tätar hålet i väggen runt fiberpatchen.

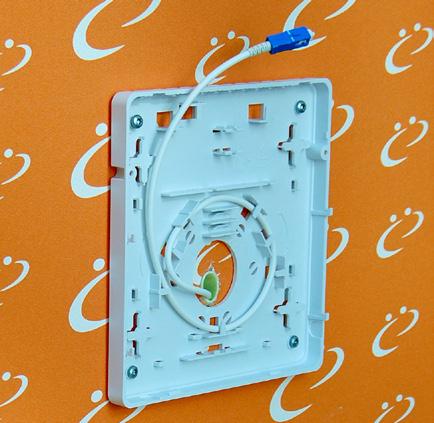

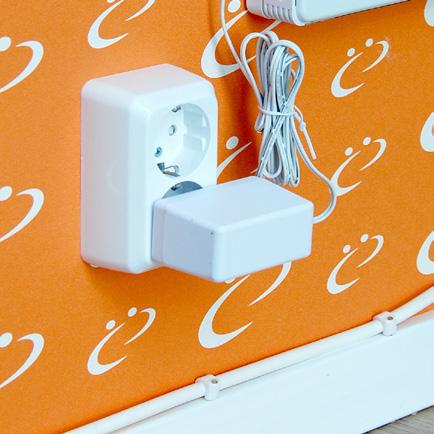

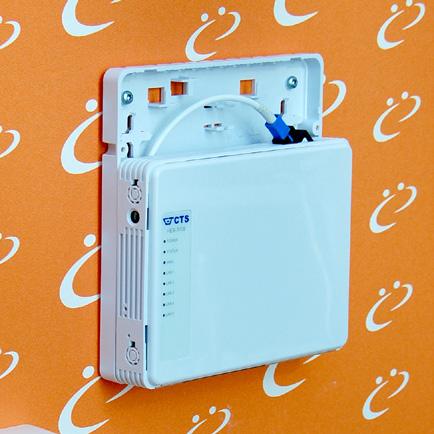

8 4 Montera tjänstefördelare utförs av dig som fastighetsägare Linda in fiberpatchen i tjänstefördelarens bottenplatta. Ta bort skyddsploppen från fiberpatchen och koppla den till fiberuttaget i tjänstefördelaren. Haka fast tjänstefördelaren i bottenplattan. Montera tjänstefördelarens skyddskåpa och fäst den med små buntband i de två hålen. Anslut strömsladden på sidan och koppla den till ett eluttag. Sladdens längd är ca 1,5 m. OBS! Låt strömmen vara på i minst 5 min första gången du startar tjänstefördelaren
