1 2016

2 2 Framtiden är ljus

3 Innehållsförteckning Information från Skanova 4 Terminering i stativ ODF-system FiA 14 ODF-system 6 FiA 14 prefabricerade ODF-enheter 7 N3S ODF-system 8 N3S prefabricerade ODF-enheter 9 Maxi/240 ODF-system 10 Maxi/240 prefabricerade ODF-enheter 11 TT 192 ODF-system 12 TT 192 prefabricerade ODF-enheter 13 ETSI-stativ, skåp och tillbehör för FiA 14 ODF-enheter 10, 14 och 19 i stativ ODF ODF 10 Primär 17 ODF 19 Primär 18 ODF 19 Sekundär 18 ODF FiA 20 ODF 19 Standard 22 Terminering på vägg eller i utomhusskåp Skarv- och termineringsenhet (SoT), Multiflex 24 Anslutningsenhet KTV 25 Överlämningsenhet 26 Terminaluttag 27 Fiberuttag för hem 27 Fanouter, fibersvansar och tillbehör Fanout 28 Fibersvans (pigtail) 29 Mellanstycken och blindplugg 30 Mekanisk villakontakt 31 Dämpare 31 Rengöringsprodukter 32 Anslutningskablage Hotellkabel 34 Spridningskabel 35 Utkabling av aktiv utrustning till ODF ODF-enhet N3S med anslutningskabel 36 Switchkablage 36 Breakout-kablage 39 Förstärkt anslutningskabel 40 Anslutningskablage (Patch Cord) Anslutningskablar blå, en och två fiber 42 Anslutningskablar FiA, gul, en fiber 48 Anslutningskablar Villa, vit, en fiber 49 Skarvning Skarvskåp för upp till 96 kunder 50 Skarvskåp för många och flerfibriga optokablar 54 Skarvenhet för ETSI/19 56 Skarvboxar 58 Stolpskåp 62 Markskåp FiA 63 Tillbehör fiberskarvning 64 Artikelnummerregister 66

4 Information från Skanova TD Fiberoptiks katalog är ett urval av materiel ur: 1056-A 252 Materielkatalog - godkänd materiel för Skanovas och TeliaSoneras nät Materielkatalogen omfattar den materiel och de specialverktyg som är godkända att installeras och användas i Skanovas och TeliaSoneras nät och innehåller enbart passiva komponenter för linjenät och nod. Materielkatalogen beskriver materiel och hur den skall användas samt hänvisning till gällande anvisning för installation och användning av respektive materiel. Ingående materielavsnitt 1056-A 252/ 1 Kanalisation 1056-A 252/ 2 Luftlinjenät 1056-A 252/ 3 Optokabel 1056-A 252/ 4 Skarvning optokabel 1056-A 252/ 5 Terminering optokabel 1056-A 252/ 6 Kopparkabel 1056-A 252/ 7 Skarvning kopparkabel 1056-A 252/ 8 Terminering kopparkabel 1056-A 252/ 9 Åskskydd, jordning 1056-A 252/ 10 Tryckskydd 1056-A 252/ 11 Stationsmekanik 1056-A 252/ 12 Skåp, Boxar och Stativ TD Fiberoptiks sortiment återfinns helt eller delvis i markerade avsnitt. Samtliga avsnitt återfinns i sin helhet på: Skanova intranät TeliaSonera intranät EVY TeliaSoneras entreprenörsportal under Dokumentation: Linjenät - Materielkatalog 4

5

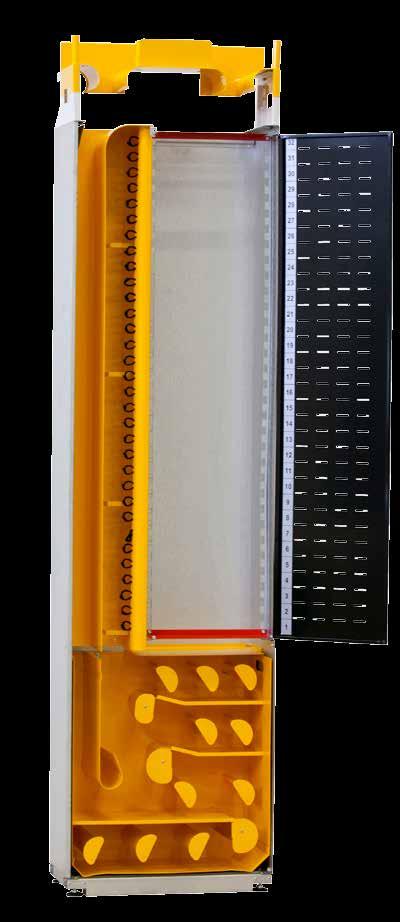

6 Terminering i stativ FiA 14 ODF-system FiA 14 ODF-system ODF-stativen kan hantera 16 respektive 12 stycken ODF-enheter med 96-fiber. Två stycken 48-fibers ODF-enheter motsvarar platsen för en 96:a. Stativet består av gula vertikala kablagekanaler samt integrerat kablagemagasin i stativets nederdel för hantering av längdöverskott på anslutningskablar. Stativet kan monteras mot vägg eller vara fristående, sida vid sida eller rygg mot rygg. Total höjd på justerbar kablagestege är mm. ODF-stativen FiA 14 modell TS levereras komplett med installationsanvisning samt - Beröringsskydd (dörr framför kopplingsfält) - Kablagestege (gul) för toppmontage Anvisning: T ODF-stativ FiA 14tum modell TS Tekniska egenskaper 1800mm 2200mm Kapacitet: 1152xSC 1536xSC Höjdenheter (HE): Vikt: 80kg 90kg Bredd: Djup: Material: Ytbehandling: 600mm 300mm Stålplåt och aluzink. Elförzinkad. Kablagesektionerna är lackerade med gul pulverlack. ODF-stativ FiA 14, modell TS-TD, komplett BABA M/V mm BABA M/V mm BABA M/V22/2P... (2 stativ på pall)...:::.2200mm Kablagebrygga För anslutningskablar som förläggs mellan två ryggställda 300mm djupa D3-stativ (FiA14/N3S/ETSI). SXAA Distansplåt D3/D4 Täcker utrymmet bakom 300mm-stativ bredvid 400mm-stativ. SXAA

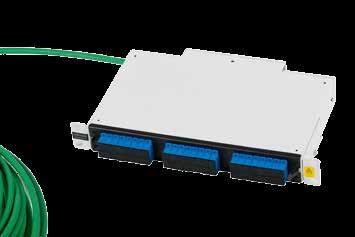

7 Terminering i stativ FiA 14 prefabricerade ODF-enheter FiA 14 prefabricerade ODF-enheter 48xSC, modell TD, GAQQBDU (mjuk) 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 96xSC, modell TD, GAQQBDU (mjuk) 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 48xSC, modell N, GAQQBDU (mjuk) 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 96xSC, modell N, GAQQBDU (mjuk) 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. För ODF-enhet med GASQBDUV som stubbkabel eller fanouter, se avsnitt ODF FiA (sid 20). 7

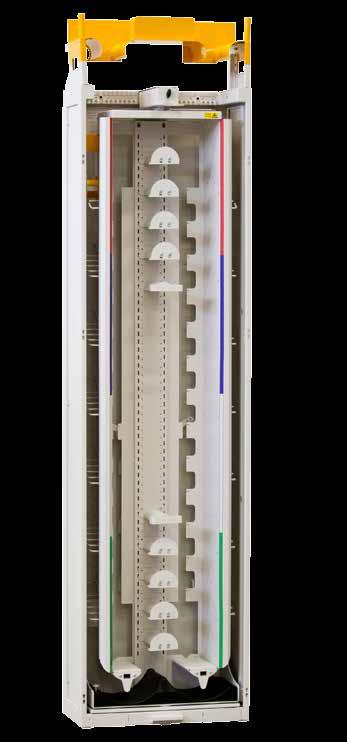

8 Terminering i stativ N3S ODF-system N3S ODF-system ODF-stativen kan hantera 16 respektive 12 stycken ODF-enheter med 96-fiber. Två stycken 48-fibers ODF-enheter motsvarar platsen för en 96:a. Innerdelen i ODF-stativet är utdragbart och svängbart för åtkomlighet vid hantering av anslutningskablage och kablar. Stativet kan monteras mot vägg eller vara fristående, sida vid sida eller rygg mot rygg. Total höjd på justerbar kablagestege är mm. ODF-stativen N3S modell TS levereras komplett med installationsanvisning samt - Utdragsplatta på golvet - Fem stycken galgar för upphängning av kablage - Kablagestege (gul) för toppmontage Anvisning: T ODF-stativ N3S modell TS Tekniska egenskaper 1800mm 2200mm Kapacitet: 1152xSC 1536xSC Höjdenheter (HE): Vikt: 100kg 114kg Bredd: Djup: 600mm 300mm ODF-stativ N3S, modell TS, komplett BABA / mm BABA / mm BABA /22/2P... (2 stativ på pall) mm Kablagebrygga För anslutningskablar som förläggs mellan två ryggställda 300mm djupa D3-stativ (FiA14/N3S/ETSI). SXAA Distansplåt D3/D4 Täcker utrymmet bakom 300mm-stativ bredvid 400mm-stativ. SXAA Kablagegalge Galge för anslutningskablage i N3S ODF-stativ. SXAA

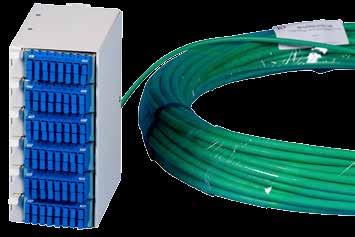

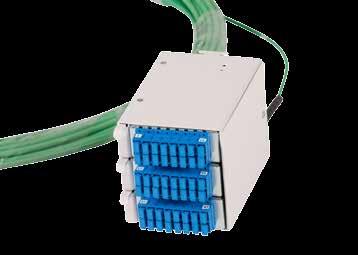

9 Terminering i stativ N3S prefabricerade ODF-enheter N3S prefabricerade ODF-enheter 48xSC, N3S, GASQBDUV Kan även beställas i valfri längd (xx) mellan 101 och 200m. 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA /xx m 48xSC, N3S, GAQQBDU (mjuk) Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 48xSC, N3S med 6 fanouter 48/NBAA /F 96xSC, N3S, GASQBDUV Kan även beställas i valfri längd (xx) mellan 101 och 200m. 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA /xx m 96xSC, N3S, GAQQBDU (mjuk) Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 96xSC, N3S med 12 fanouter 96/NBAA /F För ODF-enhet N3S med anslutningskabel, se avsnitt ODF-enhet N3S med anslutningskabel (sid 36). 9

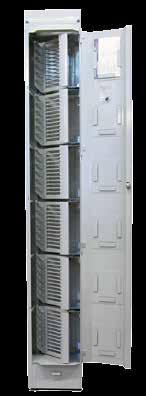

10 Maxi/240 ODF-system ODF-stativ Maxi (240) modell Telia rymmer sex ODF-enheter på höjden med 12 eller 24 SC-kontakter, utökningsbart med påbyggnadsdel för ytterligare två enhetshöjder. Till vänster om ODF-enheterna ryms kablagemagasin som förvarar anslutningskablagens överskottslängd. Anvisning: SKA ODF-stativ Maxi modell Telia Terminering i stativ Maxi/240 ODF-system Utökningsmagasin MAXI 96F Utökningsmagasinet fördubblar kapaciteten för två platser i ett MAXIstativ, från 48 till totalt 96 fiber. BAYA ODF xSC-D OP-Trunk ODF avsedd för MAXI-systemet. Anpassad för flera tunna kablar, ex GAGQBDUV. Pulverlackerad stålplåt, frontlåda i aluzink med plats för 12 st SC duplex mellanstycken. NBAA ODF-Stativ Maxi 2100 Rymmer 144 SC-kontakter, med utökningsmagasin BAYA80118 fördubblas kapaciteten. 300 x 300 x 2100mm BABA Kassettmagasin MAXI Monteras enkelt med snabblås (i MAXI-stativ) i anslutning till respektive ODF-enhet. Magasinet rymmer 12 förvaringskassetter som beställs separat. BAYA Hållare ODF 240 Maxi Hållare med gångjärn till ODF 240 när den används i Maxi-stativet. Tillverkad i aluzink. SXAA ODF-Stativ Maxi 600 Används för att utöka kapaciteten på Maxi-stativet med ytterligare två ODF-platser. Kan även användas som ett skåp vid väggmontage av ODF-enheter. 300 x 300 x 600mm BABA Förvaringskassett Maxi Kassett för inlindning av överlängd av patchkablar. En kassett rymmer 2x8m simplexkabel eller 7m duplexkabel (diameter 2mm). NCLA pack NCLA /1...1-pack ODF-hållare TVT90 Hållare för ODF-enhet och ODFmagasin till TVT 90-systemet. SXAA /2 ODF-magasin TVT90 Magasin för anslutningskablagens överskottslängd. MGAA /1 10

11 Terminering i stativ Maxi/240 prefabricerade ODF-enheter Maxi/240 prefabricerade ODF-enheter ODF 240/Maxi levereras färdigkontakterad med optokabel GASQBDUV eller med förmonterade fanouter/mellanstycken. En ODF-enhet rymmer maximalt 24 SC-kontakter, två enheter kan byggas ihop och levereras med 48xSC. Monteras stående i 240/Maxi-stativet och beställs med kabel förmonterad uppifrån eller nerifrån. Kan även beställas i valfri längd (xx) mellan 101 och 200m. 12xSC GASQBDUV, uppifrån 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /Axx m 12xSC GASQBDUV, nerifrån 12/NBAA /B m 12/NBAA /B m 12/NBAA /B m 12/NBAA /B m 12/NBAA /B m 12/NBAA /Bxx m 12xSC GASQBDUV, uppifrån, vinkelställda mellanstycken 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /A m 12/NBAA /Axx m 24xSC GASQBDUV, uppifrån 24/NBAA /A m 24/NBAA /A m 24/NBAA /A m 24/NBAA /A m 24/NBAA /A m 24/NBAA /Axx m 24xSC GASQBDUV, nerifrån 24/NBAA /B m 24/NBAA /B m 24/NBAA /B m 24/NBAA /B m 24/NBAA /B m 24/NBAA /Bxx m ODF-enhet med mellanstycken Används för operatörstrunkar och monteras högst upp i stativet. 4/NBAA /D... 4xSC 8/NBAA /D... 8xSC 12/NBAA /D...12xSC 16/NBAA /D...16xSC 20/NBAA /D...20xSC 24/NBAA /D... 24xSC ODF-enhet med mellanstycken För iläggning av fanouter. 12/NBAA /E... 12xSC(spx) 24/NBAA /D... 24xSC 48xSC GASQBDUV, uppifrån 48/NBAA /A m 48/NBAA /A m 48/NBAA /A m 48/NBAA /A m 48/NBAA /A m 48/NBAA /Axx m 48xSC GASQBDUV, nerifrån 48/NBAA /B m 48/NBAA /B m 48/NBAA /B m 48/NBAA /B m 48/NBAA /B m 48/NBAA /Bxx m ODF-enhet med fanouter 48/NBAA /F... 48xSC ODF-enhet med fanouter 12/NBAA /F... 12xSC(spx) 24/NBAA /F... 24xSC För ODF-enhet 240/Maxi med anslutningskabel, se avsnitt ODF-enhet Maxi/240 och TT 192 med anslutningskabel (sid 37). 11

12 TT 192 ODF-system Stativet har plats för åtta ODF-enheter (insatsmodul) på höjden med 24 SC-kontakter vardera. Stativet är uppbyggt av en basram med påmonterad svängbar panel som kan innehålla insatsmoduler och skarvkassetter. I den nedre delen av ramen hanteras anslutningskablagens överskottslängd. Är lämpligt som anslutningspunkt på större företag. Stativen kan monteras på vägg eller vara fristående, sida vid sida, eller rygg mot rygg. Anvisning: T ODF-stativ TT192 modell T Terminering i stativ TT 192 ODF-system Golvfäste Används för fäste av stativ i golv. BAYA Skarvkassett för 24 skarvar Skarvkassetten är i metall med transparent plastlock. NCLA Toppfäste Används för fäste av stativ mot tak. BAYA Distributionsstativ TT 192 Rymmer 192 fiber, varje insatsmodul rymmer 24 SC-Spx mellanstycken. Levereras med skydd av transparent plast för den övre delen av framsidan samt ett metallskydd för nedre delen. 260 x 240 x 2200mm BABA Distributionsstativ TT 192, komplett Levereras komplett med golvfäste, toppfäste, toppguide och kabelföringsguide. BABA /22 Skyddsplåt av metall Används för skydd på stativets sida då risk för ovarsam hantering kan förekomma (gäller yttre stativ). BAYA Låsskena för skarvkassett Hållaren är i metall. Endast en per stativ. BAYA Toppguide Används för att leda anslutningskablage mellan stativ och kabelkanal. BAYA Kabelföringsguide Används för att fästa inkommande kabel. BAYA

13 Terminering i stativ TT 192 prefabricerade ODF-enheter TT 192 prefabricerade ODF-enheter TT 192 ODF-enheten (insatsmodul) levereras färdigkontakterad med optokabel GASQBDUV eller med förmonterade fanouter/mellanstycken. En insatsmodul rymmer 24 (3x8) enkla SC-mellanstycken. Insatsmodulen är i metall, med transparent plastlock och transparent plastskydd för fiberslingan bakom kontakterna. Kan även beställas i valfri längd (xx) mellan 101 och 200m. 12xSC GASQBDUV 12/NBAA / m 12/NBAA / m 12/NBAA / m 12/NBAA / m 12/NBAA / m 12/NBAA /xx m 48xSC GASQBDUV 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA / m 48/NBAA /xx m Insatsmodul med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Inklusive 2mm-skyddstub för fiberbanden från kabeln. OBS! Skall endast användas där kabeldragningen utgör stora svårigheter. 12/NBAA /F...12xSC 24/NBAA /F... 24xSC 24xSC GASQBDUV 24/NBAA / m 24/NBAA / m 24/NBAA / m 24/NBAA / m 24/NBAA / m 24/NBAA /xx m 96xSC GASQBDUV 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA / m 96/NBAA /xx m Insatsmodul med mellanstycken Används för fanouter. 12/NBAA /E...12xSC 24/NBAA /E... 24xSC NBAA tom Insatsmodul med mellanstycken Används för samlingskablage. 12/NBAA /E...12xSC 16/NBAA /E...16xSC 24/NBAA /E... 24xSC NBAA tom För ODF-enhet TT 192 med anslutningskabel, se avsnitt ODF-enhet Maxi/240 och TT 192 med anslutningskabel (sid 37). För mångfiberkablage som eftermonteras i TT 192, se avsnitt Samlingskablage för eftermontering i TT 192 (sid 38). 13

14 Terminering i stativ ETSI-stativ, skåp och tillbehör för FiA ETSI-stativ, skåp och tillbehör för FiA Produkterna i detta avsnitt är anpassat för att åstadkomma en kontrollerad dragning av anslutningskablage inom samma stativ/skåp som den aktiva utrustningen eller till ett vidstående ODF-stativ. T Noddisponering för Fiber i Accessnätet (FiA) T Utplacerad nod i ETSI för Fiber i Accessnätet (FiA) Kablagemagasin för ETSI, 300mm Anpassad att användas tillsammans med kablagekanaler och hanterar längder på kablage mm. För montage i ETSI-stativ 2200 eller 1800mm. SXAA /300 ETSI-stativ D3/D4, med dörr Stativet har löstagbar front i toppen, för fri åtkomst till kabelintagen. Anpassat för toppmonterad kablagestege. Har dörr med handtag som kan kompletteras med ASSAlåscylinder. DS22ETMD x600x2200 DS18ETMD...300x600x1800 4/NBHA / x600x2200 4/NBHA / x600x1800 ETSI-stativ D3/D4, utan dörr Stativet har löstagbar front i toppen, för fri åtkomst till kabelintagen. Anpassat för toppmonterad kablagestege. DS22ETUD x600x2200 DS18ETUD...300x600x1800 4/NBHA / x600x2200 4/NBHA / x600x1800 Kablagemagasin för ETSI, 150mm Anpassad att användas tillsammans med kablagekanaler och hanterar längder på kablage mm. För montage i ETSI-stativ 1000 eller 700mm. SXAA /150 ETSI-väggskåp D3, med dörr Skåpet har löstagbar topp och botten för att öppna kabelintaget. Inklusive enkel dragavlastning för inkommande kablar. Har dörr med handtag som kan kompletteras med ASSA-låscylinder. Skåpet är vändbart för vänster- eller högerhängd dörr. 3/NBHA / x600x1000 3/NBHA / x600x700 3/NBHA / x600x ETSI-väggskåp D3, utan dörr Skåpet har löstagbar topp och botten för att öppna kabelintaget. Inklusive enkel dragavlastning för inkommande kablar. 3/NBHA / x600x1000 3/NBHA / x600x700 3/NBHA / x600x400 Kablagekanal för ETSI-stativ Finns i sju olika höjder för att i kombination passa i alla godkända ETSI-skåp och -stativ. SXAA / mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm SXAA / mm

15 Terminering i stativ ETSI-stativ, skåp och tillbehör för FiA Kablagekanal, toppavslutning Används för att avsluta kablagekanal tillsammans med toppmonterad kablagestege. Höjd: 100mm på montageskena (150mm totalt). SXAA /T Kablagestege Gul radiebegränsare för toppmontage på ETSI-stativ med anpassning till trådstege 160mm ovanför stativtopp. 300x600x240mm +50mm justering i höjdled. SXAA Fäste för 1U 19 -switch Huawei, ETSI Fäste för switch S5300 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Säkringspanel 4A, ETSI Anpassad för att monteras i standard ETSI med kablagekanal eller ETSI med högerskjuten placering. Säkringarna är fördelade Höjd: 200mm. 24/BMGA / /24 säkringar 24/BMGA / /24 säkringar Kraftpanel 230 VAC med C13 och kabelmagasin 24 eluttag enligt standard IEC C13 som är fördelade på sex grupper om fyra uttag med varsin 10A/6A-säkring. Anpassad för att monteras i standard ETSI med kablagekanal alt. ETSI med högerskjuten placering. Kabel in/ utgång höger. Matningskabel 1,5m. 3/BMGA /624...tre 1-fas 10A 3F/BMGA / fas 10A 3/BMGA B/ tre 1-fas 6A 3/BMGA C/624.. tre 1-fas 10A centrerad Fäste för 1U 19 -switch Ericsson, ETSI Fäste för switch EFN324 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Säkringspanel, ETSI, centrerad Anpassad för att monteras i standard ETSI-fäste med centrerad placering, i samband med utkabling av aktiv utrustning. Kabel in-/utgång vänster/ höger. Säkringar är fördelade Höjd 200mm. 24/24 säkringar, 4A. 24/BMGA C/24 Apparat skarvkabel C13-C14, 3m Jordad kraftkabel med kontakter enligt IEC C13/C14. För anslutning av 230VAC för kraftpanelens C13- uttag till utrustnig. Ersätter ordinarie matningskabel (1,5m). TSRA /3M Fäste för 1U 19 -switch Cisco, ETSI Fäste för switch ME3400 vid placering i ETSI med kablagekanal. Höjd: 50mm, inskjut: 35mm. 1/SXAA /35 Adapterhylla, eluttag till ETSI med kanal Används till 230VAC matning av switchar. Höjd: 100mm. 1,5m kabel med kontakt. SXAA / eluttag SXAA / eluttag 15

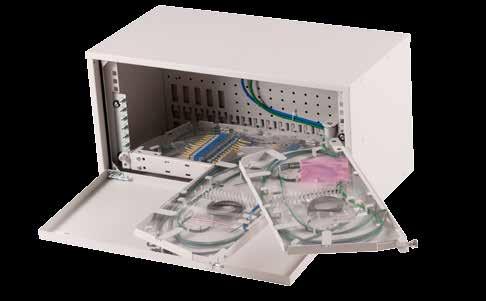

16 ODF 10 Terminering i stativ ODF 10 ODF-enhet som är 10 kompletteras med medföljande 10 förlängningsplåt och monteras sedan i 19 stativ. Vid senare tillfälle kan 10 plåten ersättas med en 10 ODF-enhet. Två 10 ODF-enheter kan monteras bredvid varandra med fästvinklar omlott, de blir då 19 breda tillsammans. Förlängningsplåten används även som fäste vid väggmontage av ODF-enheten. Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Kabelutgång till höger, vid väggmontage ska kontakterna vara åt höger. Rymmer maximalt 24xSC-kontakter. Kan även beställas i valfri längd (xx) mellan 101 och 200m. Dimensioner ODF: 195x254x45mm. 24xSC, modell TD, GASQBDUV, vänster 24/NBAA /V m 24/NBAA /V m 24/NBAA /Vxx m 24xSC, modell TD, GASQBDUV, höger 24/NBAA /H m 24/NBAA /H m 24/NBAA /Hxx m 24xSC, modell TD, med fanouter 24/NBAA /VF 4-24xSC, modell N, GASQBDUV, vänster 4/NBAA /V50...4xSC, 50m 4/NBAA /V xSC, 100m 4/NBAA /Vxx...4xSC, m 8/NBAA /V50...8xSC, 50m 8/NBAA /V xSC, 100m 8/NBAA /Vxx... 8xSC, m 12/NBAA /V xSC, 50m 12/NBAA /V xSC, 100m 12/NBAA /Vxx...12xSC, m 24/NBAA /V xSC, 50m 24/NBAA /V xSC, 100m 24/NBAA /Vxx... 24xSC, m 4-24xSC, modell N, GASQBDUV, höger 4/NBAA /H50...4xSC, 50m 4/NBAA /H xSC, 100m 4/NBAA /Hxx...4xSC, m 8/NBAA /H50...8xSC, 50m 8/NBAA /H xSC, 100m 8/NBAA /Hxx... 8xSC, m 12/NBAA /H xSC, 50m 12/NBAA /H xSC, 100m 12/NBAA /Hxx...12xSC, m 24/NBAA /H xSC, 50m 24/NBAA /H xSC, 100m 24/NBAA /Hxx... 24xSC, m 24xSC, modell N, med fanouter 24/NBAA /VF 16

17 Terminering i stativ ODF 10 Primär ODF 10 Primär ODF-enhet som är 10 kompletteras med medföljande 10 förlängningsplåt och monteras sedan i 19 stativ. Vid senare tillfälle kan 10 plåten ersättas med en 10 ODF-enhet. Två 10 ODF-enheter kan monteras bredvid varandra med fästvinklar omlott, de blir då 19 breda tillsammans. Förlängningsplåten används även som fäste vid väggmontage av ODF-enheten. Primär-ODF:en har inbyggt magasin för hantering av överskottslängder på anslutningskablage och är anpassad att användas vid små noder som t.ex. Miljöskåp, FTTB eller utflyttade noder i stativ. Placeras då direkt ovanför den aktiva utrustningen som man sedan ansluter med ett en-meters anslutningskablage och överskottet slingas in i ODF:ens magasin. Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Kabelutgång till höger, vid väggmontage ska kontakterna vara åt höger. Kan även beställas i valfri längd (xx) mellan 101 och 200m. Dimensioner ODF: 195x254x45mm Primär ODF 4-12 fiber Anpassad för användning i små utflyttade noder som t.ex. FTTB eller mobilsiter. Rymmer maximalt 12xSC-kontakter. Primär ODF 16 fiber för Miljöskåp Levereras med stubbkabel (GAGQBDUV) eller fanouter, antingen i 5m tub (GAQBDU) eller utan tub för skarv förlagd i ODF-enheten. Modell TD, GASQBDUV 4/NBAA /H50...4xSC, 50m 4/NBAA /H xSC, 70m 4/NBAA /H xSC, 100m 4/NBAA /Hxx...4xSC, m 8/NBAA /H50...8xSC, 50m 8/NBAA /H xSC, 70m 8/NBAA /H xSC, 100m 8/NBAA /Hxx... 8xSC, m 12/NBAA /H xSC, 50m 12/NBAA /H xSC, 70m 12/NBAA /H xSC, 100m 12/NBAA /Hxx...12xSC, m Modell N, GASQBDUV 4/NBAA /H50...4xSC, 50m 4/NBAA /H xSC, 70m 4/NBAA /H xSC, 100m 4/NBAA /Hxx...4xSC, m 8/NBAA /H50...8xSC, 50m 8/NBAA /H xSC, 70m 8/NBAA /H xSC, 100m 8/NBAA /Hxx... 8xSC, m 12/NBAA /H xSC, 50m 12/NBAA /H xSC, 70m 12/NBAA /H xSC, 100m 12/NBAA /Hxx...12xSC, m Modell N, kabel Med GAGQBDUV-kabel 50 eller 100 meter. 16/NBAA /H m 16/NBAA /H m Modell N, med fanouter Med 4st 4-fibers fanouter. 16/NBAA /HF...16xSC Modell TD, med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Enheter med 4-8 kontakter kan kompletteras med fanouter och mellanstycken. 4/NBAA /HF... 4xSC 8/NBAA /HF... 8xSC 12/NBAA /HF...12xSC Modell N, med fanouter ODF-enhet med förmonterade 4-fibers fanouter. Enheter med 4-8 kontakter kan kompletteras med fanouter och mellanstycken. 4/NBAA /HF... 4xSC 8/NBAA /HF... 8xSC 12/NBAA /HF...12xSC Modell N, tub Med 4st 4-fibers fanouter i 5m tub (GAQBDU). 16/NBAA /H5...16xSC 17

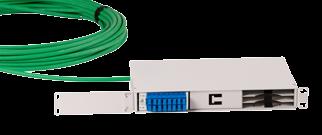

18 ODF 19 Primär Terminering i stativ ODF 19 Primär, ODF 19 Sekundär ODF Primär har inbyggt magasin för hantering av överskottslängder på anslutningskablage och är anpassad att användas vid små noder som FTTB eller utflyttade noder i stativ. Placeras då direkt ovanför den aktiva utrustningen som man sedan ansluter med ett en-meters anslutningskablage och överskottet slingas in i ODF:ens magasin. Anpassad för montage i ETSI-stativ eller skåp vid utplacerad tekniknod (FiA). Fästvinklarna kan flyttas så ODF-enhetens front förskjuts 35/70mm. Rymmer maximalt 24xSC-kontakter. Dimensioner ODF: 200x483x45mm xSC, modell N, GAGQBDUV, Vänster ODF-enhet med 16 eller 24st SC-kontakter och stubbkabel GAGQBDUV från vänster. 16/NBAA /V xSC, 50m 16/NBAA /V xSC, 100m 24/NBAA /V xSC, 50m 16-24xSC, modell N, med fanouter ODF-enhet med förmonterade 4-ribbon fanouter, 16 eller 24st SC-kontakter. 16/NBAA /VF... 16xSC 24/NBAA /VF... 24xSC 24/NBAA /V xSC, 100m ODF 19 Sekundär ODF Sekundär är anpassad för användning i miljöskåp (FiA). Försedd med en 5 meter lång skyddstub (GAQBDU) som skyddar fibern fram till skarvenhet inom samma miljöskåp. 48xSC, modell N, tub Med 6st 8-fibers fanouter i 5m tub (GAQBDU). Dimensioner ODF: 200x483x45mm. 48/NBAA /V5 96xSC, modell N, tub Med 12st 8-fibers fanouter i 5m tub (GAQBDU). Dimensioner ODF: 200x483x90mm. 96/NBAA /V5 18

19

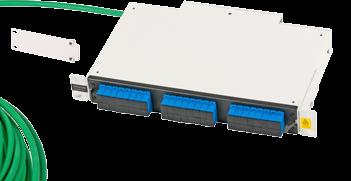

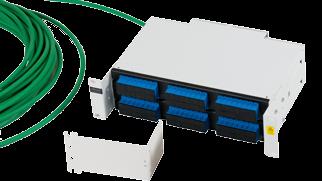

20 ODF FiA Prefabricerade ODF-enheter för bruk i accessnätet (FiA). 48- eller 96-fibers stubbkabel med spårkärna (GASQBDUV) eller mjuk dubbelmantlad stubbkabel (GAQQBDU). Anpassade för 19 -installation i miljöskåp eller ETSI enligt FiA, med lång fästvinkel till vänster. ODF-varianterna passar även i ODF-stativ FiA 14 (sid 6) med enbart korta fästvinklar. Kan även beställas i valfri längd (xx) mellan 101 och 200m. ODF-enheter med stubbkabel, GASQBDUV Terminering i stativ ODF FiA ODF 14-19, 48xSC, modell TD 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m ODF 14-19, 48xSC, modell N 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m 48/NBAA /Vxx m 48/NBAA /Vxx m ODF 14-19, 96xSC, modell TD 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m 96/NBAA /Vxx m ODF 14-19, 96xSC, modell N 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m 96/NBAA /Vxx m ODF 19, 48xSC, modell T Passar inte i ODF-stativ FiA /NBAA /V m 48/NBAA /V m 48/NBAA /V m 20 48/NBAA /Vxx m

21 Terminering i stativ ODF FiA ODF-enheter med mjuk stubbkabel, GAQQBDU Kabeltypen GAQQBDU saknar längsvattenskydd och får endast användas inomhus. Levereras endast i längderna 15, 30, 50 och 70 meter. Kabeltypen är framtagen för en enklare förläggning och skarvpreparering med 8-ribbon fiber. ODF-enheter med fanouter Förmonterade 8-ribbon fanouter och mellanstycken. 8-ribbon kan delas till två stycken 4-ribbon. ODF 14-19, 48xSC, modell TD 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m ODF 14-19, 48xSC, modell N 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m ODF 14-19, modell TD, med fanouter 48/NBAA /VF...48xSC 96/NBAA /VF...96xSC ODF 14-19, 96xSC, modell TD 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m ODF 14-19, 96xSC, modell N 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m 96/NBAA /V m ODF 14-19, modell N, med fanouter 48/NBAA /VF...48xSC 96/NBAA /VF...96xSC ODF 19, 48xSC, modell T Passar inte i ODF-stativ FiA /NBAA /V m 48/NBAA /V m 48/NBAA /V m 48/NBAA /V m ODF 19, 48xSC, modell T, med fanouter Passar inte i ODF-stativ FiA /NBAA /VF 21

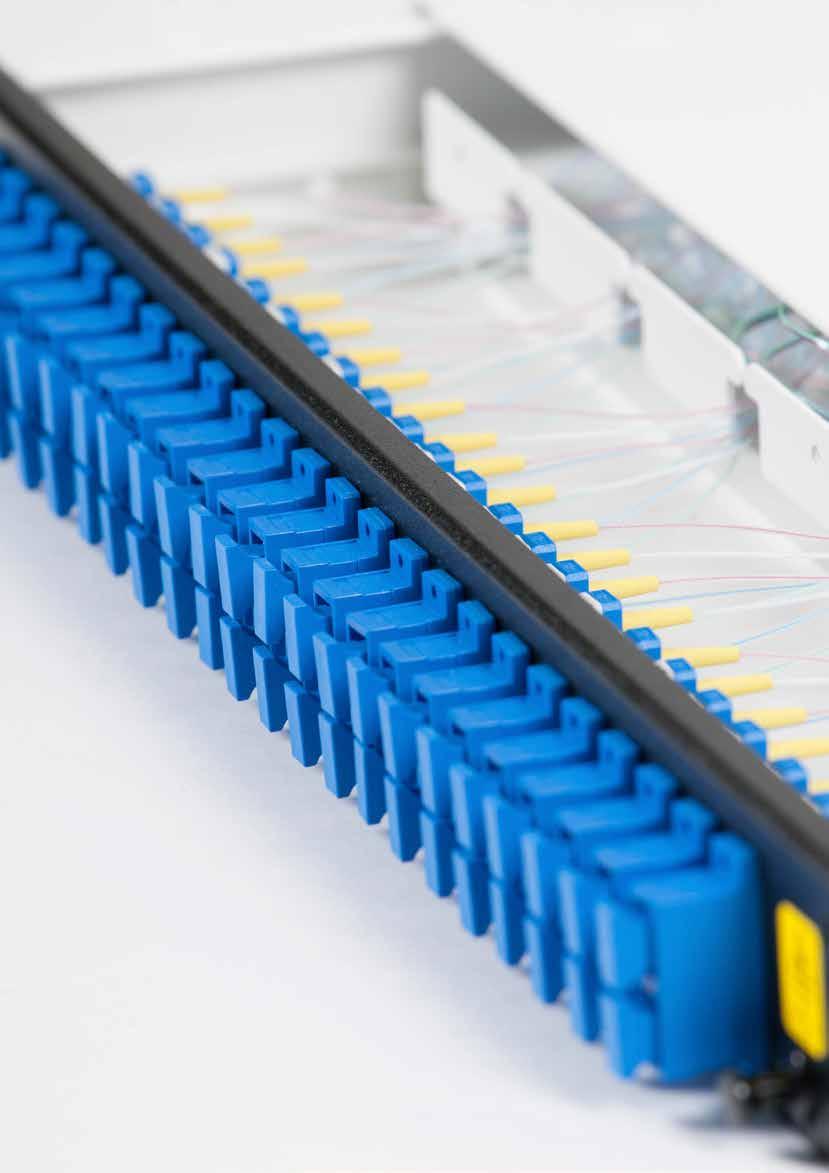

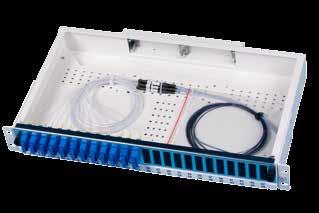

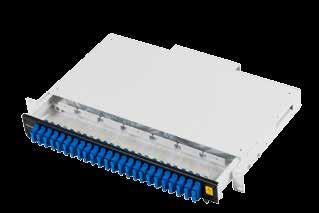

22 Terminering i stativ ODF 19 Standard ODF 19 Standard ODF 19, modell TD, med fanouter TD Fiberoptik 19 ODF-enhet med förmonterade 4-ribbon fanouter. Dimensioner: 280 x 483 x 44 mm 4/NBAA /F...4xSC 8/NBAA /F...8xSC 12/NBAA /F... 12xSC 16/NBAA /F... 16xSC 24/NBAA /F... 24xSC 48/NBAA /F...48xSC ODF 19, KB112, med fanouter 19 ODF-enhet KB112 med förmonterade 4-ribbon fanouter. Dimensioner:280 x 483 x 44 mm 4/NBAA /F...4xSC 8/NBAA /F...8xSC 12/NBAA /F... 12xSC 16/NBAA /F... 16xSC 24/NBAA /F... 24xSC 48/NBAA /F...48xSC 22

23 Terminering i stativ Fiberkablage ODF 19 Standard 23

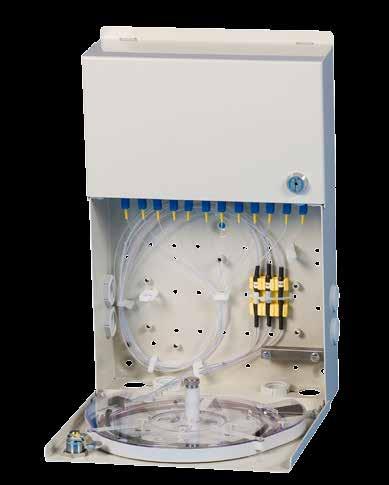

24 Skarv- och termineringsenhet (SoT), Multiflex Terminering på vägg eller i utomhusskåp Skarv- och termineringsenhet (SoT), Multiflex SoT-enheten delas med kontaktpanelen till två separat låsbara delar, som bildar gränssnitt mellan inkommande kabel och utgående anslutningar. Den är därför lämplig som anslutningspunkt eller överlämningspunkt hos kund. Enheten är avsedd att användas inomhus och i torra utrymmen, monteras horisontellt eller vertikalt. Skarvutrymmet på kabelsidan har plats för två skarvkassetter typ T. Enheten levereras med låsvred, inkl. regel för Abloy-lås. Regel för Assa beställs separat. Enheten kan kompletteras enligt TeliaSoneras låssystem. Kundunikt lås kan monteras på kundsidan. Finns i utförande för max 12 eller 24 SC-kontakter med kontaktpanel för 12 stycken enkla (Spx) eller dubbla (Dpx) mellanstycken. Dimensioner: 80x244x365mm SoT-enhet tom NCLA xSC Spx NCLA xSC Dpx Tillbehör till SoT-enhet Skarvkassett Multikassett Används på operatörssidan av SoTenheten. Varje kassett rymmer 36st enkelfiberskarvar eller 18st bandfiberskarvar (4- eller 8-ribbon). NCLA /1...1-pack SoT-enhet (Spx) med fanouter Väggbox Multiflex för max 12st SC-kontakter, levereras inkl. skarvkassett Multikassett. NCLA /2...2-pack 4/NCLA /F...4xSC 8/NCLA /F...8xSC 12/NCLA /F...12xSC SoT-enhet (Dpx) med fanouter Väggbox Multiflex för max 24st SC-kontakter, levereras inkl. skarvkassett Multikassett. 4/NCLA /F...4xSC 8/NCLA /F...8xSC 12/NCLA /F...12xSC 16/NCLA /F... 16xSC Skarvkassett RXS Används på kundsidan av SoT-enheten. Komplett med lock och skarvhållare för 6st enkelfiber. NCLA /NCLA /F...20xSC 24/NCLA /F...24xSC Regel för ASSA industrilås SKYA10124 För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För förkontakterade kablage att använda som stubbkabel till tomma enheter, se avsnitt Hotellkabel (sid 34). 24

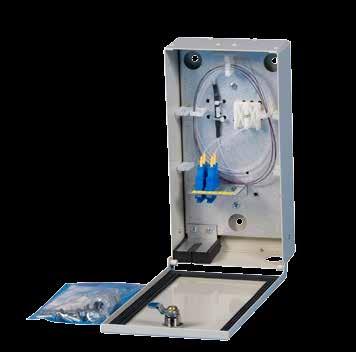

25 Terminering på vägg eller i utomhusskåp Anslutningsenhet KTV Anslutningsenhet KTV Anslutningsenheten är framtagen för KTV och mindre kundanläggningar. Tillverkad av pulverlackerad stålplåt och avsedd för väggmontage inomhus alternativt i skåp utomhus. Inredningen är försedd med dragavlastare och två slingstrukturer med fiberhållare. Den inre är avsedd för skarv- och fanout-slingor och den yttre för överskott på anslutningskabeln till den aktiva utrustningen. Skarvhylsorna placeras i separat hållare på inredningen. Skruvar för montage på träskiva medföljer. Enheten är låsbar och levereras med låsvred som kan bytas mot lås som är standard för Telias kopplingslådor eller -pålar. Finns med SC/UPC-kontakter för vanlig telefoni/data och SC/APC-kontakter för KTV med analog signal. Dimensioner: 68x140x260mm Anslutningsenhet med fanouter Väggbox T510 med en, två eller tre 4-fibers fanouter. 4/NCLA /F...4xSC/APC 8/NCLA /F...8xSC/APC 4/NCLA /F... 4xSC/UPC 8/NCLA /F... 8xSC/UPC 12/NCLA /F...12xSC/UPC Anslutningsenhet med mellanstycken För iläggning av fanouter eller hotellkablage. 4/NCLA /D...4xSC 8/NCLA /D...8xSC 12/NCLA /D... 12xSC För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För förkontakterade kablage att använda som stubbkabel till tomma enheter, se avsnitt Hotellkabel (sid 34). 25

26 Överlämningsenhet Mötespunkt mellan Skanova och en extern nätägares nät. Mötespunkten är försedd med fiberoptiska kontakter som alltid är ihopkopplade enligt 1-1, 2-2 osv. för samtliga fiber. Ingen korskoppling är möjlig. Monteras på vägg inomhus eller i godkänt markskåp utomhus. Överlämningsenheten är försedd med utsvängbara skarvkassetter. Levereras med förmonterade ihopkopplade 8-fibers fanouter vars ändar är inslingade i respektive nätägares skarvkassett. Anvisning: T Mötespunkt i nätet för Fiber i Accessnätet (FiA) Terminering på vägg eller i utomhusskåp Överlämningsenhet Skarvkassett, enkel, högerhängd För upp till 96 fiber. NCLA /H1...1-pack NCLA /H2...2-pack Överlämningsenhet upp till Levereras komplett med 2st skarvkassetter och kabelklämmor. Dimensioner: 270x535x274mm 24/NCLA /BF2...1st 24+24xSC 48/NCLA /BF2...1st 48+48xSC 96/NCLA /BF2... 2st 48+48xSC Överlämningsenhet upp till Levereras komplett med 2-6st skarvkassetter och kabelklämmor. Dimensioner: 270x535x441mm 96/NCLA /BF2... 2st 48+48xSC 144/NCLA /BF2... 3st 48+48xSC 192/NCLA /BF2...4st 48+48xSC 240/NCLA /BF2...5st 48+48xSC 288/NCLA /BF2...6st 48+48xSC Kontaktkassett, dubbel, med fanouter Med förmonterade fanouter i slang för eftermontage i överlämningsenhet. 24/NCLA /HF xSC 48/NCLA /HF xSC Kablage 24+24xSC med slangar För komplettering i befintlig kontaktkassett. Kontakterna är märka /NCLA /HF2 26 För placering av överlämningsenhet utomhus i godkända markskåp, se avsnitt Markskåp FiA (sid 63).

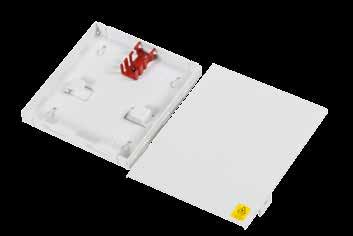

27 Terminering på vägg eller i utomhusskåp Terminaluttag, Fiberuttag för hem Terminaluttag Ett väggplacerat uttag för enklare terminering inomhus hos en företagskund i låst utrymme. Används inte vid placering i privat bostad. Terminaluttag plast, modell TD Uttag i plast för 4st SC-kontakter. För montage på vägg eller apparatdosa. Kompletteras med 2st dubbla mellanstycken och fanout. Dimensioner: 40x110x100mm 4/NCLA Terminaluttag plåt, modell TD Uttag i plåt för 4st SC-kontakter. För montage på vägg. Kompletteras med 2st dubbla mellanstycken och fanout. Dimensioner: 20x130x170mm 4/NCLA Fiberuttag för hem För placering inomhus på vägg eller apparatdosa hemma hos privatpersoner (FTTH). Uttaget kräver att man avänder spridningskablar och fibersvansar med böjokänslig fiber (G.657). Tillverkat i plast och har plats för upp till 2st SC-kontakter. Fiberuttag för hem, TD V2.2, för två enkla mellanstycken SC Kompletteras med ett enkelt mellanstycke och en fibersvans. Dimensioner: 30x80x136 NCLA / pack NCLA /01/24P...24-pack Komplett med ett enkelt mellanstycke och en fibersvans i förpackning 1/NCLA /F...1-pack Mellanstycke med integrerat dammskydd, enkel SC/UPC blå RNTA / pack För godkända mellanstycken, fibersvansar, fanouter och övriga tillbehör, se avsnitt Fanouter, fibersvansar och tillbehör (sid 28-30). För godkända anslutningskablage, se avsnitt Anslutningskablar Villa, vit, en fiber (sid 49). 27

28 Fanout Fanouter, fibersvansar och tillbehör Fanout Fanouter består av en ribbon-fiber (bandfiber) med kontakter i ena änden. I detta avsnitt återfinns alla fanouter som är godkända att köpa separat för komplettering eller reparation av olika ODF-lösningar. Alla godkända fanouter är med 4-fibers ribbon och SC-kontakter (UPC- och APC-slipade). Fanout standard UPC Med 4st SC/UPC-kontakter och standardmått för en fanout, 950mm enkelfiber och 3000mm bandfiber. Används för reparation eller komplettering i befintlig ODF eller SoT. TSRA Fanout för terminaluttag Används i terminaluttag för kortare sling. Mått för fanouter till terminaluttag är 350mm enkelfiber och 1000mm bandfiber. TSRA /1... 4xSC/UPC TSRA /1...4xSC/APC TSRA /1...2xSC/UPC + 2xSC/APC Fanout standard APC Används för reparation eller komplettering i befintlig ODF eller SoT. Med 4st SC/APC-kontakter och standardmått för en fanout, 950mm enkelfiber och 3000mm bandfiber. TSRA Fanout för TT 192 Används till ODF-system TT 192, med enkelfiber 500mm och 4000mm bandfiber. TSRA /4M5... 4xSC/UPC Fanout standard UPC och APC Fiber 1 och 2 är SC/UPC, fiber 3 och 4 är SC/APC. Med enkelfiber 950mm och 3000mm bandfiber. TSRA

29 Fanouter, fibersvansar och tillbehör Fibersvans (pigtail) Fibersvans (pigtail) Består av en fiber med kontakt i ena änden. Alla godkända fibersvansar är med SC-kontakt (UPC- eller APC-slipad) och levereras med två olika fibertyper beroende på applikation. Fibersvans SC/UPC, 1m Fast sekundärskyddad (900µm, blå) G652D-fiber. Används vid reparation av enstaka fiber i ODF, SoT eller terminaluttag. TSRA Fibersvans FiA SC/UPC, 1m Fast sekundärskyddad (900µm, gul) G657A-fiber. Används endast till FiA, vid inskarvning av spridningskabel i fiberuttag för hem. TSRA Fibersvans SC/APC, 1m Fast sekundärskyddad (900µm, blå) G652D-fiber. Används vid reparation av enstaka fiber i ODF, SoT eller terminaluttag. TSRA Fibersvans FiA SC/UPC, 24-pack 24st fibersvansar i samma förpackning för snabb och enkel åtkomst. TSRA /24P Fibersvans FiA SC/APC, 1m Fast sekundärskyddad (900µm, gul) G657A-fiber. Används endast till FiA, vid inskarvning av spridningskabel i fiberuttag för hem. TSRA

30 Mellanstycken och blindplugg Fanouter, fibersvansar och tillbehör Mellanstycken och blindplugg Skarvstycken, mellanstycken eller adapters, kärt barn har många namn men det betyder samma sak. Används för att koppla samman två eller fler fiberoptiska kontaktdon med varandra. Eftersom de flesta kontakter idag är hanar behövs något att sammanföra dem i. Det gör man med ett mellanstycke. Mellanstycke med integrerat dammskydd, enkel SC/UPC Blå SC simplex. RNTA / pack Mellanstycke, dubbel SC/UPC Blå SC duplex. RNTA /31 Blindplugg enkel Svart täckbricka för hålbild SC simplex. NCLA Mellanstycke, enkel SC/UPC Blå SC simplex. RNTA / pack RNTA /11/24P pack Mellanstycke, dubbel SC/APC Grön SC duplex. RNTA /33 Blindplugg dubbel Svart täckbricka för hålbild SC duplex. NCLA /01 Mellanstycke, enkel SC/APC Grön SC simplex. RNTA /13 Mellanstycke, enkel SC-FC SC till FC blå, för hålbild SC simplex. RNTA /34 Mellanstycke, enkel FC FC simplex, metall. RNTA /1 30

31 Fanouter, fibersvansar och tillbehör Mekanisk villakontakt, Dämpare Mekanisk villakontakt Får endast användas i accessnät vid terminering inomhus i FTTH-installationer. Den mekaniska villakontakten ska ses som ett alternativ till att skarva in fibersvans (pigtail) vid installation av spridningskablar. Mekanisk kontakt, modell TD Förpolerad fiberkontakt med inbyggd mekanisk skarv för terminering i fält av 250µm- eller 900µm-fiber. Vid köp av 100-pack så ingår 2st monteringsjiggar. TSRA /2...1-pack TSRA /2/10P pack TSRA /2/100P pack Monteringsjigg Används för montera mekaniska kontakter på ett säkert sätt. SXAA Dämpare Fiberoptiska dämpare används när man har för stark inkommande signal. Monteras på kontakten som ska anslutas. Dämpare SC/UPC RDFA /03...3dB RDFA /05...5dB RDFA / dB RDFA / dB Dämpare FC/UPC RDFA /03...3dB RDFA /05...5dB RDFA / dB RDFA / dB Dämpare LC/UPC RDFA /03...3dB RDFA /05...5dB RDFA / dB RDFA / dB 31

32 Rengöringsprodukter för kontakter Fanouter, fibersvansar och tillbehör Rengöringsprodukter för kontakter Den fiberoptiska kontakten är nätets känsligaste punkt. I detta avsnitt återfinns verktyg speciellt lämpade för att rengöra dessa. Rengöringssticka 2,5mm (SC, FC och ST) SXAA pack pack Rengöringssticka 1,25mm (LC och MU) SXAA / pack pack Rengöringspenna One-Click Speciellt lämpad för invändigt monterade kontakter men fungerar utmärkt även på lösa kontakter. 2,5mm-varianten passar kontakttyperna SC/FC/ST och 1,25mm är anpassad för LC/MU. SXAA ,5mm SXAA /1...1,25mm Våtduk för rengöring av vaselinfylld kabel SqueekyKleen A /A...Styckförpackad Rengöringskassett Cletop-S Används för att rengöra alla tänkbara typer av kontakter. Nytt rengöringsband matas fram vid varje användning för säker rengöring. KDYA /3 Våtdukar för rengöring av vaselinfylld kabel SqueekyKleen A /B pack i återförslutningsbar burk Refillkassett till Cletop-S SXAA pack pack Refillrulle till Cletop-A Till den äldre varianten av Cletop rengöringskassett pack pack 32

33 33

34 Hotellkabel Anslutningskablage Hotellkabel Dessa kablage byggs av GAGQBDUV med 4- eller 8-fibers ribbon. Kan förläggas inomhus men även sträckor under 100 meter utomhus i godkänd kanalisation. Ena änden är förkontakterad med SC/UPC kontakter och varje fiber är uppbyggd med yttermantel (2mm). Den okontakterade änden skarvas mot fanout, fibersvans eller kabel beroende på tillämpning. Kan användas som stubbkabel till en SoT- eller anslutningsenhet. Kan beställas med valfri kabellängd 1-100m, ersätt xx i artikelnumret med önskad kabellängd. Hotellkabel, 4-ribbon Uppbyggd fiberände 500mm. Fiberkabelns ytterdiameter är 5,5mm med 4 fiber och 7,0mm med 8 eller 12 fiber. 4/TSRA /xx... 4xSC 8/TSRA /xx... 8xSC 12/TSRA /xx...12xSC Hotellkabel, 8-ribbon Uppbyggd fiberände 500mm. Fiberkabelns ytterdiameter är 8,8mm. 8/TSRA /xx... 8xSC 16/TSRA /xx...16xSC 24/TSRA /xx... 24xSC 32/TSRA /xx... 32xSC Hotellkabel, 4-ribbon, 1400mm Uppbyggd fiberände 1400mm. Fiberkabelns ytterdiameter är 5,5mm. 4/TSRA /xx... 4xSC 34

35 Anslutningskablage Spridningskabel Spridningskabel Förkontakterad fiberkabel som används mellan kundavslut (FTTH) och skarvpunkt. Finns med två olika kabeltyper, GNGGQBDUV och GALDV. Levereras alltid med SC/UPC-kontakter i ena änden. Universell spridningskabel, 1xSC/UPC Kontakterad GNGGQBDUV med en fast sekundärskyddad (900µm) G657A-fiber. Fiberkabelns ytterdiameter är 4,0mm. 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m 1/TSRA / m Universell spridningskabel, 2xSC/UPC Kontakterad GNGGQBDUV med två fast sekundärskyddade (900µm) G657A-fiber. Fiberkabelns ytterdiameter är 4,0mm. 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 35

36 ODF-enhet N3S med anslutningskabel Vid fast utkabling av aktiv utrustning till stationsida av ODF används N3S ODF-enhet för 96 fiber/kontakter med kablage för utkabling av flera switchar samtidigt enligt anvisning. Anvisning: T Noddisponering för Fiber i Accessnätet (FiA). Anslutningskablage ODF-enhet N3S med anslutningskabel, Switch-kablage Förkontakterad ODF-enhet med 96 fiber och mjuk kabel GAQQBDU med delning till 4st kablage med 24 fiber för anslutning till aktiv utrustning. Kontakterna är i båda ändar märkta från 1-96 och är vid utrustningen fördelade i tuber med fallande längd (ca 70 cm): röd 1-24, blå 25-48, vit och grön Fiberkabeln (GAQQBDU) med 96 fiber är 9mm och tuberna med 24 fiber är 5mm. Enkelfibern mellan tub och kontakt är uppbyggd med 900µm sekundärskydd. Beställd kabellängd ska motsvara kabelvägen från ODF-stativets topp till stativtopp med aktiv utrustning, kabellängd inom stativen ska alltså inte inräknas. Levereras med kabellängd 2-60 meter i intervall om 2 meter, ersätt xx med önskad längd. N3S-enhet med anslutningskabel 4x24xSC/UPC 96-fibers ODF-enhet N3S med 96st SC/UPC-kontakter och anslutningskabel med 4x24st SC/UPC-kontakter. 96/TSRA /424/xxM m N3S-enhet med anslutningskabel 4x24xLC/UPC 96-fibers ODF-enhet N3S med 96st SC/UPC-kontakter och anslutningskabel med 4x24st LC/UPC-kontakter. Slinglåda för kablage Monteras i toppen på ETSI-stativ D3 (med öppningsbar topp) för att hantera längdöverskott inom stativet av ovan kablage. Höjd mm 3/SXAA /TSRA /424/xxM m Switch-kablage Optiskt kablage med 24 kontakter (SC eller LC) i ena änden, som ansluts till switch monterad på hylla för 1U 19. Den fria änden består av en mjuk slang (GAQBDU) för dragning och iläggning i skarvenhet placerad i samma stativ. Längden mellan kontakt och yttermantel är anpassad för att passa mot en 24-portars optisk switch. Ska endast användas för komplettering i befintliga stativ. Hylla med slinglåda Används för montage av 1U 19 - utrustning i ETSI-stativ D3. Hanterar längdöverskott från kablage till respektive utrustning. Installeras fyra hyllor tillsammans då det följer med en bakplåt som installeras innanför de fyra hyllorna. Höjd 75mm per hylla, totalt 300mm 3/SXAA /1U/4P Switch-kablage, SC/UPC, 5m 24/TSRA /5M... 1-pack 24/TSRA /5M/4P... 4-pack Switch-kablage, LC/UPC, 5m 24/TSRA /5M... 1-pack 24/TSRA /5M/4P... 4-pack 36

37

38

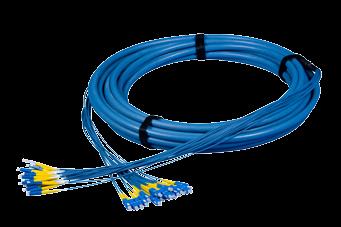

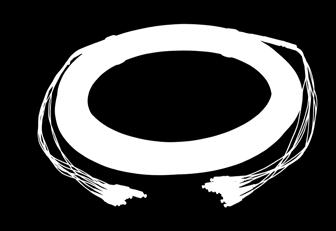

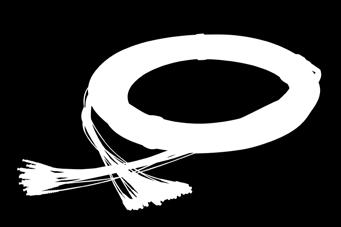

39 Anslutningskablage Breakout-kabel Breakout-kabel Ersätter lösa anslutningskablage i slang. Kabeln består i princip av 8 eller 16 separata anslutningskablar samlade runt en dragavlastare med beteckning GRHQQBDU alternativt GNHQQBDU. Manteln består av flamskyddad halogenfri blå polyeten och uppfyller TeliaSoneras brandskyddskrav. Den har dessutom en dragtråd för att underlätta avmantling. Kabelns respektive ändar skall endast användas inom ett stativ för mekaniskt skydd och för registrering i stödsystem. I stativ med utrustning behålls yttermanteln så långt som möjligt för mekaniskt skydd. Levereras med kabellängd 8-30 meter i intervall om 1 meter, längre längder med 2 meters intervall. Uppskalningen är 500mm i bägge ändar, beställd längd avser längd på yttermantel. Breakout-kabel, 8 fiber, SC/UPC-SC/UPC RPM /08...8m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m Breakout-kabel, 8 fiber, SC/UPC-LC/UPC TSRA /08...8m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m Breakout-kabel, 8 fiber, SC/UPC-FC/UPC RPM /08...8m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m Breakout-kabel, 16 fiber, SC/UPC-SC/UPC RPM /08...8m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m Breakout-kabel, 16 fiber, SC/UPC-LC/UPC TSRA /08...8m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m TSRA / m Breakout-kabel, 16 fiber, SC/UPC-FC/UPC RPM /08...8m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m RPM / m 39

40 Förstärkt anslutningskabel Anslutningskablage Förstärkt anslutningskabel Kan installeras på samma trådränna som för vanliga optokablar (vanlig anslutningskabel kräver en egen struktur av kabelstege/ ränna). Kabeln består av en anslutningskabel med extra mantel med fria ändar. Kabeln installeras som vanliga anslutningskablar i ODF och överskott av den fria änden behandlas enligt respektive ODF-stativ. Anslutning skall utföras från ODF-enhetens framsida till den aktiva utrustningens kortplats. Byggs av fiberkabel GRGQQBDU med 2st G657A-fiber. Levereras med kabellängd 8-30 meter i intervall om 1 meter, längre längder med 2 meters intervall. Kabeln har 2000mm respektive 900mm uppskalning. Änden med 2000mm har alltid SC/UPC-kontakter. Anslutningskabel, 2xG657A, SC/UPC-SC/UPC 2/TSRA /08...8m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m Anslutningskabel, 2xG657A, SC/UPC-LC/UPC 2/TSRA /08...8m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 2/TSRA / m 40

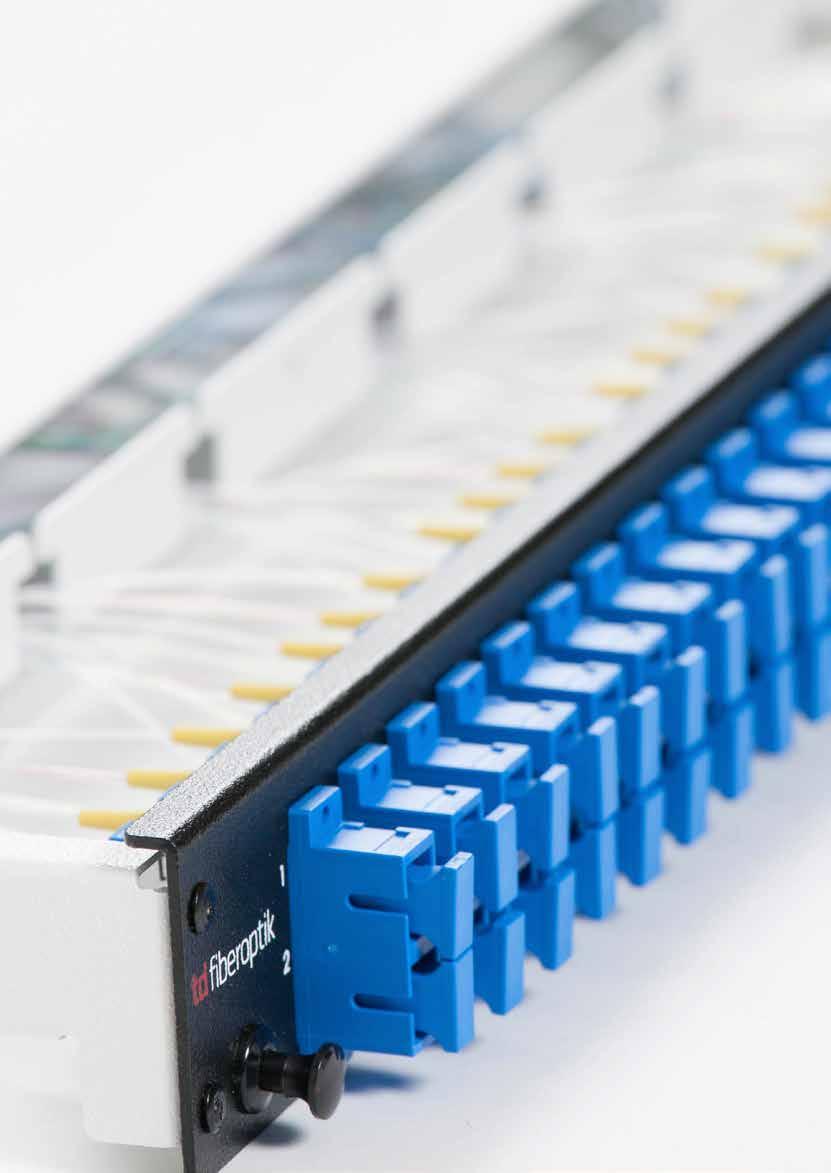

41

42 Anslutningskablar blå, en och två fiber Anslutningkablage (Patch Cord) Anslutningskablar blå, en och två fiber Används för korskoppling i ODF och för anslutning av fiber i ODF mot aktiv utrustning. Anslutningskabeln utgörs av en-fiberskabel eller två-fiberskabel av figur-8 konstruktion (GNGQBDU/GRGQBDU) med halogenfri blå mantel, diameter 2 mm, för TeliaSoneras standard singlemodefiber. Tekniska egenskaper Yttermantel: 2mm, Blå LSZH Sekundärskydd: 900µm, fast Fiber: 9/125µm, G652D Temperaturområde, Drift: -40ºC +70ºC Lagring: -40ºC +70ºC Längdtolerans: -0% +5% (max 40cm) Böjradie: 30mm UPC APC Dämpning (IL): 0,2dB 0,2dB Reflektion (RL): 50dB 60dB Radie (2,5mm): 10-25mm 5-12mm Radie (1,25mm): 7-20mm In-/utstick: ±50nm ±50nm Apex offset: 50µm 50µm Angle offset: 0,2º 0,3º Kontaktdon Kablagen kan levereras med SC/UPC, FC/UPC, ST/UPC (BFOC), LC/UPC, MU/UPC, LSA(DIN) och SC/APC i de kombinationer som är specificerade av Skanova. Förpackning Varje kontakt är försedd med ett dammskydd och kablagen är förpackade i en förseglad plastpåse. På etiketten anges artikelnummer, benämning och tillverkningsdatum. För accessnätsanvändning, se avsnitt Anslutningskablar FiA, gul, en fiber (sid 48). 42

43 Anslutningkablage (Patch Cord) Anslutningskablar blå, en och två fiber SC/UPC-SC/UPC Blå Duplex SC/UPC är Telias standardkontakt i alla ODF senare än För accessnätsanvändning se Anslutningskablar FiA, gul, en fiber, sid 48. 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m FC/UPC-FC/UPC Blå Duplex FC-kontakten användes i alla ODF-enheter fram till /TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m SC/UPC-SC/APC Blå Duplex För anslutning av fiber med SC/APC mot SC/UPC. 2/TSRA /1M 1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m SC/UPC-FC/UPC Blå Duplex För anslutning mellan SC/UPC- och FC/UPC-kontakter. FC-kontakten användes i alla ODF-enheter fram till /TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m SC/APC-SC/APC Blå Duplex SC/APC är slipad med en vinkel på 8 och används i speciella tillämpningar där kraven på reflektionsdämpningen är högre (RL > 60 db). SC/APCkontakten är grön och har dessutom ett grönt böjskydd. 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m BFOC/2,5-SC/UPC Blå Duplex BFOC/2,5 är IEC-beteckningen för den så kallade ST -kontakten. 2/TSRA /3M...3m 2/TSRA /6M...6m 2/TSRA /10M...10m BFOC/2,5-FC/UPC Blå Duplex BFOC/2,5 är IEC-beteckningen för den så kallade ST -kontakten. 2/TSRA /3M...3m 2/TSRA /6M...6m 2/TSRA /10M...10m 43

44 Anslutningkablage (Patch Cord) Anslutningskablar blå, en och två fiber LC/UPC-LC/UPC Blå Duplex 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m LC/UPC-FC/UPC Blå Duplex 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m LC/UPC-MU/UPC Blå Duplex 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m SC/UPC-LC/UPC Blå Duplex För accessnätsanvändning se Anslutningskablar Fia, gul, en fiber sid 48. 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m SC/UPC-MU/UPC Blå Duplex 2/TSRA /1M...1m 2/TSRA /1M5...1,5m 2/TSRA /2M...2m 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /12M... 12m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m MU/UPC-MU/UPC Blå Duplex 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m FC/UPC-MU/UPC Blå Duplex 2/TSRA /3M...3m 2/TSRA /4M...4m 2/TSRA /5M...5m 2/TSRA /6M...6m 2/TSRA /8M...8m 2/TSRA /10M...10m 2/TSRA /15M... 15m 2/TSRA /20M... 20m 2/TSRA /25M...25m 2/TSRA /30M... 30m 44

45 Anslutningkablage (Patch Cord) Anslutningskablar blå, en och två fiber SC/UPC-SC/UPC Blå Simplex SC/UPC är Telias standardkontakt i alla ODF senare än För accessnätsanvändning se Anslutningskablar Fia, gul, en fiber sid 48. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m FC/UPC-FC/UPC Blå Simplex FC-kontakten användes i alla ODFenheter fram till TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m SC/UPC-SC/APC Blå Simplex För anslutning av fiber med SC/APC mot SC/UPC. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m SC/UPC-FC/UPC Blå Simplex För anslutning mellan SC/UPC- och FC/ UPC-kontakter. FC-kontakten användes i alla ODF-enheter fram till TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m SC/APC-SC/APC Blå Simplex SC/APC är slipad med en vinkel på 8 och används i speciella tillämpningar där kraven på reflektionsdämpningen är högre (RL > 60 db). SC/APC-kontakten är grön och har dessutom ett grönt böjskydd. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m BFOC/PC-SC/UPC Blå Simplex BFOC/2,5 är IEC-beteckningen för den så kallade ST -kontakten. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m BFOC/PC-FC/UPC Blå Simplex BFOC/2,5 är IEC-beteckningen för den så kallade ST -kontakten. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m 45

46 Anslutningkablage (Patch Cord) Anslutningskablar blå, en och två fiber LC/UPC-LC/UPC Blå Simplex TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m FC/UPC-LC/UPC Blå Simplex TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m MU/UPC-MU/UPC Blå Simplex TSRA /0M35...0,35m TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m SC/UPC-LC/UPC Blå Simplex För accessnätsanvändning se Anslutningskablar Fia, gul, en fiber sid 48. TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m SC/UPC-MU/UPC Blå Simplex TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m LC/UPC-MU/UPC Blå Simplex TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m FC/UPC-MU/UPC Blå Simplex TSRA /1M...1m TSRA /1M5...1,5m TSRA /2M...2m TSRA /3M...3m TSRA /4M...4m TSRA /5M...5m TSRA /6M...6m TSRA /8M...8m TSRA /10M...10m TSRA /12M... 12m TSRA /15M... 15m TSRA /20M... 20m TSRA /25M...25m TSRA /30M... 30m 46

47

48 Anslutningskablar FiA, gul, en fiber Används endast inom accessnät för FTTx med enfibersanslutning till korskoppling i ODF och för anslutning av fiber i ODF mot aktiv utrustning i olika lösningar som beskrivs inom (FiA) konceptets anvisningar. Anslutningskabeln utgörs av en en-fiberskabel (GNGQBDU/GRGQBDU) med halogenfri gul mantel, diameter 2mm och böjokänslig fiber (G657A). Tekniska egenskaper Yttermantel: Sekundärskydd: Fiber: Temperaturområde, Drift: Lagring: Längdtolerans: Böjradie: 2mm, Gul LSZH 900µm, fast 9/125µm, G657A -40ºC +70ºC -40ºC +70ºC -0% +5% (max 40cm) 15mm Anslutningkablage (Patch Cord) Anslutningskablar FiA, gul, en fiber Den vanligaste användningen för respektive längd är enligt (FiA) konceptet: 1m Optouttag Mediakonverterare Väggskåp ETSI/19 utan arrangering 1,5m ETSI väggskåp 700 och 1000mm 2m Teknikskåp enkelskåp 3m ETSI stativ 1800 och 2200mm 4m Inom 14 /N3S-stativ 1800mm Teknikskåp dubbelskåp 5m Inom 14 /N3S-stativ 2200mm 8m Mellan 14 /N3S och vidstående ETSI stativ 1800 och 2200mm 12m Mellan 14 /N3S och 14 /N3S 2200mm i en stor ODF-lösning Dämpning (IL): Reflektion (RL): Radie (SC): Radie (LC): In-/utstick: Apex offset: Angle offset: Förpackning Varje kontakt är försedd med ett dammskydd och kablagen är förpackade i en förseglad plastpåse. På etiketten anges artikelnummer, benämning och tillverkningsdatum. 0,2dB 50dB 10-25mm 7-20mm ±50nm 50µm 0,2º SC/UPC-SC/UPC Gul simplex TSRA /1M...1m TSRA /1M5... 1,5m TSRA /2M... 2m TSRA /3M... 3m TSRA /4M...4m TSRA /5M... 5m TSRA /8M...8m TSRA /12M...12m SC/UPC-SC/UPC Gul simplex 24-pack 24-pack med kablage över 5m är numrerade 1-24 för att underlätta vid installation. TSRA /1M/24P...1m 24-pack TSRA /1M5/24P... 1,5m 24-pack TSRA /2M/24P... 2m 24-pack TSRA /3M/24P... 3m 24-pack TSRA /4M/24P...4m 24-pack TSRA /5M/24P... 5m 24-pack TSRA /8M/24P...8m 24-pack TSRA /12M/24P...12m 24-pack SC/UPC-LC/UPC Gul simplex TSRA /1M...1m TSRA /1M5... 1,5m TSRA /2M... 2m TSRA /3M... 3m TSRA /4M...4m TSRA /8M...8m SC/UPC-LC/UPC Gul simplex 24-pack 24-pack med kablage över 5m är numrerade 1-24 för att underlätta vid installation. TSRA /1M/24P...1m 24-pack TSRA /1M5/24P... 1,5m 24-pack TSRA /2M/24P... 2m 24-pack TSRA /3M/24P... 3m 24-pack TSRA /4M/24P...4m 24-pack TSRA /8M/24P...8m 24-pack 48

49 Anslutningkablage (Patch Cord) Anslutningskablar Villa, vit, en fiber Anslutningskablar Villa, vit, en fiber Används endast hemma hos kund mellan fiberuttag och aktiv utrustning som t.ex. mediakonverterare (MC) inom accessnät med enfibersanslutning. Anslutningskabeln utgörs av en en-fiberskabel (GNGQBDU/GRGQBDU) med halogenfri vit mantel, diameter 4mm och böjokänslig fiber (G657B). Tekniska egenskaper Yttermantel: 4mm, Vit LSZH Sekundärskydd: 900µm, fast Fiber: 9/125µm, G657B Temperaturområde, Drift: -40ºC +70ºC Lagring: -40ºC +70ºC Längdtolerans: -0% +5% (max 40cm) Böjradie: 7,5mm Dämpning (IL): Reflektion (RL): Radie (SC): In-/utstick: Apex offset: Angle offset: 0,2dB 50dB 10-25mm ±50nm 50µm 0,2º Förpackning Varje kontakt är försedd med ett dammskydd och kablagen är förpackade i en förseglad plastpåse. På etiketten anges artikelnummer, benämning och tillverkningsdatum. SC/UPC-SC/UPC Vit simplex TSRA /1M... 1m TSRA /1M/24P...1m, 24-pack TSRA /2M... 2m TSRA /3M... 3m TSRA /4M... 4m TSRA /5M... 5m TSRA /7M...7m TSRA /9M... 9m TSRA /11M... 11m TSRA /13M...13m TSRA /15M...15m 49

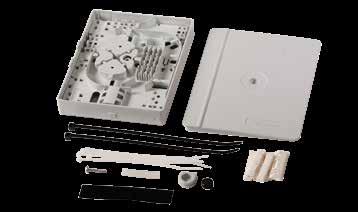

50 Skarvning Skarvskåp för upp till 96 kunder Skarvskåp för upp till 96 kunder Skarvskåp TE FTUO Används vid skarvning av ett fåtal mindre kablar. 4 hylshållare med plats för 8 enkel- eller 8 bandfiberskarvar (32 fiber i 4 fibersband). Anslutning av en kabel (upp till 12mm) och möjlighet att öppna två ingångar för kablar upp till 5mm från vardera sidan, under och ovanfrån samt från baksidan. Ingångar från sidorna och baksidan får enbart användas till kablar med böjokänslig fiber (G.657). Är försedd med låsskruv och kan därför placeras utomhus. Dimensioner: 168x132x33mm Benämning på utskarvningsplan: FTUO NBHA Skarvskåp T4 Vägghängt skarvskåp med plats för 4st skarvkassetter (NCLA ). Levereras utan skarvkassetter. Intag för 96 kundkablar eller mikrokanalisation (max 5mm) samt 6 grövre kablar (max 12mm). Kabelintag underifrån (B), används normalt i Skanovas nät. Kabelintag ovanifrån (A), används för placering hos kund. Dimensioner: 340x270x150mm Benämning på utskarvningsplan: T4 NBHA /A... ovanifrån, 1-pack NBHA /A/20P... ovanifrån, 20-pack NBHA /B... underifrån, 1-pack NBHA /B/20P... underifrån, 20-pack Skarvkassett Multikassett Används i T4 och skarvbox T, TS och TSG. Plats för 36 enkelskarvhylsor eller 9 bandfiberhylsor. NCLA /1...1-pack NCLA / pack Skarvskåp T2 Används vid skarvning av kundkabel och matande kabel i accessnätet. Kabelgenomföringen rymmer 24st kablar eller rör med diametern upp till 5mm. Vidare finns genomföring för matande kabel med diameter upp till 15mm för antingen rak skarvning eller mid-span. Levereras med en skarvkassett för 12 kablar (24 hylsplatser). Ytterligare en skarvkassett kan beställas separat. Vid montering i smalt markskåp FiA 2x2 används monteringsbygel bakom skarvskåpet för lättare åtkomlighet vid skarvarbete. Dimensioner: 285x145x70mm Benämning på utskarvningsplan: T2 NBHA /2...1-pack NBHA /2/16P pack NCLA Extra skarvkassett Skarvskåp TE IFDB-M Används vid skarvning av kundkabel och matande kabel i accessnätet. Med plats för 24 enkel- eller 24 bandfiberskarvar (96 fiber i 4 fibersband). Anslutning av två (max 11mm) matande kablar eller midspan och 16 (max 6mm) kundkablar. Skarvskåpet är inte låsbart och skall därmed inte placeras åtkomligt i allmänna utrymmen. Får inte sättas utomhus utan ytterligare skydd mot väder och solljus. Dimensioner: 126x200x50mm Benämning på utskarvningsplan: IFDB NBHA

51 Skarvning Skarvskåp för upp till 96 kunder Kabelgenomföring TE 2 x Ø15-20mm SXAA /2 Skarvskåp TE BUDI-S Vägghängt skarvskåp med plats för 6 skarvkassetter (NCLA ) och en förvaringskassett för slingade fiber som kan bytas mot ytterligare en skarvkassett eller en större förvaringskassett för mer 192 fiber. Levereras med två kabelgenomföringar, 24 x Ø<7mm och 4 x Ø10-15mm. Skarvkassetter och extra kabelgenomföring beställs separat. Dimensioner: 503x295x145mm Benämning på utskarvningsplan: BUDI NBHA /U Stor förvaringskassett SXAA Kabelgenomföring TE 4 x Ø10-15mm SXAA /4A Skarvkassett TE Varje kassett har 9 hylsplatser med plats för 36 enkelfiberhylsor eller 18 bandfiberhylsor. NCLA pack NCLA /20P pack Monteringsbeslag till bärjärn SXAA Kabelgenomföring TE 4 x Ø5-10mm SXAA /4B Kabelgenomföring TE 24 x Ø<7mm SXAA /24 51

52 Skarvning Skarvskåp för upp till 96 kunder Skarvskåp TD-S2 Flexibel skarvbox med plats för 2 skarvkassetter. Varje kassett rymmer 48 enkelfiberskarv. Levereras med en skarvkassett och en hållare för 7 mm dukter Dimensioner: 87 x 146 x 398 mm Benämning på utskarvningsplan: TDS2 NBHA pack NBHA /16P pack Skarvskåp TD-S4 Flexibel skarvbox med plats för 4 skarvkassetter. Varje kassett rymmer 48 enkelfiberskarv. Levereras med två skarvkassett och två hållare för 7 mm dukter Dimensioner: 87 x 288 x 398 mm Benämning på utskarvningsplan: TDS4 NBHA pack NBHA /16P pack Extra skarvkassett, TD-S2 och TD-S4 För 48 enkelfiberskarv. NCLA pack Extra hållare för 12 mikrodukter NTAA /5...5 mm NTAA / mm 52

53 53

54 Skarvning Skarvskåp för många stora optokablar Skarvskåp för många stora optokablar Skarvskåp NS8+ Skarvskåp med förmonterad skarvenhet med plats för 8 högerhängda skarvkassetter. Levereras med en slingkassett för midspan som vid behov kan bytas mot en skarvkassett. Skarvskåpet har skruvhål nyckelhål i baksidan för enkelt montage inomhus på vägg eller på monteringsskiva i Markskåp FiA 3x6 eller MEGA. Om NS8+ kompletteras med skarvenhet NCLA /2 kan ytterligare två enkla skarvkassetter monteras vilket ger en total kapacitet på 10 enkla skarvkassetter. Låses enligt TeliaSoneras låssystem. Kabelklämmor, skarvkassetter och extra slingkassetter beställs separat. Beställs utan dörr för montering i markskåp och med dörr vid montering inomhus. Dimensioner: 237x535x270mm Benämning på utskarvningsplan: NS8 NBHA Utan dörr, underifrån NBHA Med dörr, ovanifrån Skarvkassett (N), dubbel Högerhängd skarvkassett med dubbel höjd som möjliggör anslutning av många klena kablar. Plats för 48 enkelskarvar eller 24 bandfiberhylsor. NCLA /H Slingkassett NCLA /H Skarvkassett (N), enkel Högerhängd skarvkassett med plats för 48 enkelskarvar eller 24 bandfiberhylsor. NCLA /H1...1-pack NCLA /H pack Kabelklämma, enkel För montering av en fiberkabel. Tar en plats i integrerad fot. SXAA /1... Max 192 fiber, 1-pack SXAA /1/24P... Max 192 fiber, 24-pack Kabelklämma, dubbel För montering av en fiberkabel. Tar två platser i integrerad fot. SXAA /2...Max 640 fiber, 1-pack 54

55 Skarvning Skarvskåp för många stora optokablar Hållare för mikrorör Används för att fästa mikrorör med 4/5mm ytterdiameter. Rymmer 64 mikrorör. SXAA /4...4mm SXAA /5... 5mm Skarvskåp T10 Skarvskåp utan dörr och hölje för placering i markskåp. Justerbart djup för smala respektive breda skarvkassetter. Det breda djupet passar till FIA-skåp 3x6, medan det smala passar skåp med djup ca 250mm och bredd ca 600mm. Plats för upp till 20 vänsterhängda skarvkassetter. Antalet skarvkassetter beror på hur mycket plats som behövs till kabeldragning i bakplanet. Skarvkassetter, kabelhållare/ dragavlastning samt slingkassett beställs separat. Dimensioner: 700x595x198mm Benämning på utskarvningsplan: T10 NBHA Dragavlastningskit För en kabel med max 22mm ytterdiameter. SXAA Slingkassett NCLA Skarvkassett (T), smal, 2-pack Vänsterhängd skarvkassett med plats för 12 bandfiberhylsor eller 36/24 enkelfiberskarv (250/900µm). Skarvenhet med 2 kassetter. NCLA /V2 Skarvkassett (T), bred, 2-pack Vänsterhängd skarvkassett med plats för 24 bandfiberhylsor eller 96/48 enkelfiberskarv (250/900µm). NCLA /V2 55

56 Skarvning Skarvenhet ETSI/19 Skarvenhet för ETSI/19 Skarvenhet ETSI/19, modell N Skarvenhet med inbyggda gångjärn har plats för 2, 4 resp. 8 enkla skarvkassetter (NCLA /xx och NCLA /H). Passar till Miljöskåp och ETSI-stativ/väggskåp med djup mm. Passar även till 19 -stativ genom att inte använda medföljande förlängningsplåt. Skarvenheten kan monteras antingen för höger- eller vänsterhängda skarvkassetter som beskrivs i anvisningar för t.ex. Miljöskåp och andra skarvtillämpningar i ETSI på noder. Kablarna dragavlastas och arrangeras i stativets bakplåt. Oskyddade fiber/fiberband skyddas med skyddsslang. Levereras utan skarvkassetter. Benämning på utskarvningsplan: Typ av skåp -N antalet skarvkassetter NCLA / kassettplatser NCLA /4...4 kassettplatser NCLA /8...8 kassettplatser Skarvenhet ETSI, modell T Skarvenhet med två skarvkassetter (T). Passar till markskåp, miljöskåp och ETSI-stativ/väggskåp med djup mm. Med antingen höger- eller vänsterhängda skarvkassetter används enligt anvisningar för t.ex. Miljöskåp och andra skarvtillämpningar i ETSI på noder. Kablar dragavlastas eller fästs i stativets bakplåt. Oskyddade fiber/fiberband skall skyddas med skyddsslang. En bred kassett rymmer 24 bandfiberhylsor eller 96/48 enkelfiberskarv (250/900µm). En smal kassett rymmer 12 bandfiberhylsor eller 36/24 enkelfiberskarv (250/900µm). Benämning på utskarvningsplan: Typ av skåp -T antalet skarvkassetter NCLA /H2... Högerhängd, smal NCLA /V2... Vänsterhängd, smal NCLA /H2...Högerhängd, bred NCLA /V2... Vänsterhängd, bred Kabelhållare till skarvenhet Används till skarvenhet modell T och N när kundkablar (1,8 och 4mm) skall dras in i skarvkassetten. Tre hållare levereras med kardborreband och skydd för 1,8mm kablar. SXAA Skarvkassett (N), enkel Skarvkassett till skarvskåp NS8+ och skarvenhet ETSI/19 (N) med plats för 48 enkelskarvar eller 24 bandfiberhylsor. Endast högerhängda kassetter till skarvskåp NS8+. NCLA /H1... Högerhängd, 1-pack NCLA /H2...Högerhängd, 2-pack NCLA /V1... Vänsterhängd, 1-pack NCLA /V2...Vänsterhängd, 2-pack Skarvkassett (N), enkel, vändbar NCLA /1P...1-pack NCLA /2P... 2-pack Skarvkassett (N), dubbel Högerhängd skarvkassett med dubbel höjd som möjliggör anslutning av många klena kablar. Plats för 48 enkelskarvar eller 24 bandfiberhylsor. NCLA /H 56

57 Skarvning Skarvenhet ETSI/19 Montageplåt ETSI Höjd: 525mm. Vissa skåp levereras med denna plåt monterad. SXAA Plåt för kabelarrangering ETSI Höjd: 150mm. För kabelarrangering vid skarvning i ETSI. Förpackningarna är anpassade för ETSI-väggskåp med höjd 400, 700 och 1000mm. SXAA pack SXAA /2P... 2-pack SXAA /4P...4-pack SXAA /6P...6-pack Väggplåt 20 För fot till kabelklämma, monteras över eller under ETSI-väggskåp. SXAA Fot till kabelklämma Hållare för 1-5 kabelklämmor. Fästs i montage- eller väggplåt. SXAA Väggplåt 10 För fot till kabelklämma. För utökning med ny nivå på väggplåt 20. SXAA Kabelklämma, enkel För montering av en fiberkabel. Tar en plats i integrerad fot. SXAA /1... Max 192 fiber, 1-pack SXAA /1/24P... Max 192 fiber, 24-pack Kabelklämma, dubbel För montering av en fiberkabel. Tar två platser i integrerad fot. SXAA /2...Max 640 fiber, 1-pack ETSI-plåt 18 För kabelklämma vid skarvning i skåp eller stativ. SXAA

58 Skarvning Skarvboxar Skarvboxar Skarvkassett Multikassett Används i T4 och skarvbox T, TS och TSG. Plats för 36 enkelskarvhylsor eller 9 bandfiberhylsor. NCLA / pack Skarvbox T Används vid skarvning av linjekabel mot linjekabel, och linjekabel mot stationskabel. Till skarvboxen medföljer 2st kabelgenomföringar (A ), blindplugg, 2st krympslangar, torkmedel, smärgelduk och aluminiumtejp. Benämning på utskarvningsplan: T A mm lock NCLA /2...2-pack Kabelgenomföringssats 2x18 Används för upp till 2 kablar 9-18mm till skarvbox T och TS. Oanvänd ingång försluts med krymphätta. A Skarvbox TS Används vid skarvning av linjekablar. Vid midspan läggs oskarvad fiberslinga i skarvboxens botten. Försedd med 3 kabelingångar, 1 oval ingång för fiberslinga alternativt 2 linjekablar och 2 ingångar för kablar. Locket finns i 2 olika höjder, 50 och 70mm för 4 respektive 6 skarvkassetter. Till skarvboxen medföljer krympslang, grenklämma, torkmedel, smärgelduk och aluminiumtejp. Kabelgenomföringar och blindplugg måste beställas separat. Benämning på utskarvningsplan: TS A / mm lock Kabelgenomföringssats 1x24 Används för en kabel 9-24mm till skarvbox T och TS. A A / mm lock Skarvbox TSG Används vid skarvning av linjekabel med många avgreningar. Vid midspan läggs oskarvad fiberslinga i skarvboxens botten. Försedd med 7 fasta kabelingångar, 1 oval ingång för fiberslinga alternativt 2 linjekablar, 6 kabelgenomföringsrör (4x16mm och 2x25mm). Locket finns i 2 olika höjder, 50 och 70mm för 4 respektive 6 skarvkassetter. Till skarvboxen medföljer krympslang, grenklämma, torkmedel, smärgelduk och aluminiumtejp. Benämning på utskarvningsplan: TSG NCLA / mm lock NCLA / mm lock Kabelgenomföringssats 4x10 Används för upp till 4 kablar 5,5-10mm till skarvbox T och TS. Oanvända ingångar försluts med krymphätta. SXAA Kabelgenomföringssats 6x6 Används för upp till 6 kablar 3,5-6mm till skarvbox T och TS. Oanvända ingångar försluts med krymphätta. SXAA

59 Skarvning Skarvboxar Kabelgenomföringssats TKT 7x7 Används för upp till 7 kablar 3-7mm till skarvbox T och TS. Med plastnipplar. SXAA Kabelgenomföringssats TKT 3x7 Används för upp till 3 kablar 3-7mm till skarvbox TSG. Med plastnipplar. SXAA Hylsnyckel TKT Används till kabelgenomföringssats TKT 7x7 och 3x7. SXAA Blindplugg Används för tillslutning av ej utnyttjade kabelingångar på skarvbox T och TS. A /01 Kabelgenomföringssats delbar 2x18 Används när samtliga ingångar är upptagna och ytterligare kabel ska installeras. Passar till skarvbox T och TS, gamla genomföringen ersätts. NCLA Krymphätta Används för ej utnyttjade ingångar i kabelgenomföringssats. SXAA / /4mm SXAA / /8mm SXAA / /25mm SXAA / /15mm Krympslang 33/8 Används till skarvbox TSG. Längd 200mm. A /01 Bygelfäste Används vid uppsättning av skarvbox T, TS och TSG i kabelbrunn, kabellåda, kabelkällare och på vägg. A Fästbygel Används vid montage av skarvbox T, TS och TSG i kabelkällare som distans vid installation av flera boxar vertikalt. A Brunnfäste Uponor A Fästdetaljer Används vid uppsättning av skarvbox T, TS och TSG i kabelbrunn, tunnel eller skåp och för organisering av överskottsslingor. A O-ring Används för tätning mellan under- och överdel på skarvbox T, TS och TSG. A Täthetstest Används för att provtrycka skarvbox T, TS och TSG. LPTA Verktygssats För skarvbox T, TS, TSG A Kassetthållare Kassetthållare som fixerar Multikassetten vid skarvarbete, fästs på luckans framkant. NCLA Horisontell NCLA Vertikal 59

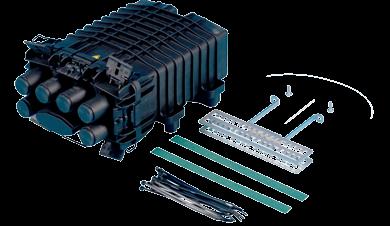

60 Skarvning Skarvboxar Kabelgenomföringssats 2x18 Används för upp till 2 kablar 6-18mm. SXAA /0 Skarvbox TE FOSC-F Används i accessnätet där skarvskåp inte får sättas upp. Placeras i brunn. Skarvboxen kan användas för att ansluta upp till 96 kundkablar med en maxdiameter 2,8mm eller upp till 48 kundkablar med ytterdiameter 3-5mm, dessutom kan upp till två kablar med ytterdiametern 6-18mm anslutas till den ovala ingången med möjlighet till midspan. Genom att välja olika typer av kabelgenomföringar kan fler större kablar anslutas istället för kundkablar. Skarvboxen har 6 runda och ett ovalt kabelintag, som sågas upp och förses med kabelgenomföring allteftersom de behövs. Kabelgenomföringarna är mekaniska och försedda med blindpluggar för de utgångar som inte används. Skarvboxen har en förvaringskassett för slingade fiber och plats för ytterligare 6 skarvkassetter. Förvaringskassetten kan bytas mot en större förvaringskassett eller mot ytterligare en skarvkassett. Kabelgenomföringar, skarvkassetter och upphängningskonsol beställs separat. Benämning på utskarvningsplan: FOSC NCLA /U Kabelgenomföringssats 1x14 Används för 1 kabel 10-14mm. SXAA /1 Kabelgenomföringssats 2x11 Används för upp till 2 kablar 7-11mm. SXAA /2 Skarvkassett TE Varje kassett har 9 hylsplatser med plats för 36 enkelfiberhylsor eller 18 bandfiberhylsor. NCLA pack NCLA /20P...20-pack Skarvboxhållare för brunn Används för montering av skarvbox TE FOSC-F i kabelbrunn. SXAA Krympsats SXAA /K1...1 kabel, 8-30mm SXAA /K kablar, 8-25mm Kabelgenomföringssats 4x7 Används för upp till 4 kablar 4-7mm. SXAA /4 Kabelgenomföringssats 8x5 Används för upp till 8 kablar 3-5mm. SXAA /8 60 Kabelgenomföringssats 16x2,8 Används för upp till 16 kablar 1-2,8mm. SXAA /16

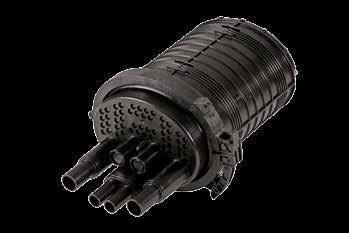

61 Skarvning Skarvboxar Sats med skyddsslangar Sats med 24st skyddslangar, tubfixering. Märkning 1-12 grön och röd. SXAA Skarvbox HT FDN Används i accessnätet där skarvskåp inte får sättas upp. Placeras i brunn. Skarvboxen kan användas för att ansluta upp till 96 kundkablar med en maxdiameter 2,8mm eller upp till 48 kundkablar med ytterdiameter 3-5mm, dessutom kan upp till två kablar med ytterdiametern 6-18mm anslutas till den ovala ingången med möjlighet till midspan. Plats för 12 skarvkassetter. Kabelgenomföringar, skarvkassetter, sats med skyddsslangar och upphängningskonsol beställs separat. Benämning på utskarvningsplan: FDN NCLA Sats med dragavlastning SXAA Kabelgenomföring för en kabel SXAA /R ,7-2,0mm 10-pack SXAA /R1... 3,8-5,2mm 10-pack SXAA /S6...5,8-8,5mm SXAA /S1...8,0-12,0mm Skarvkassett, enkelfiber Med plats för 24 enkelfiberskarv. NCLA /E Skarvkassett, bandfiber Med plats för 8 bandfiberskarv. NCLA /B SXAA /S ,0-16,0mm SXAA /T5...15,5-22,0mm Kabelgenomföring midspan, för två kablar SXAA /L5... 5,5-9,5mm SXAA /L ,0-15,0mm SXAA /L ,0-18,5mm SXAA /L ,3-20,0mm 61

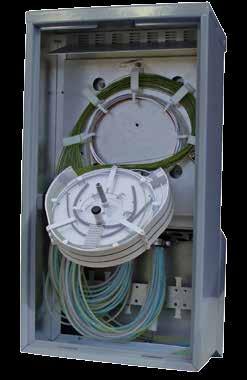

62 Skarvning Stolpskåp Stolpskåp Skarvkassett Multikassett Plats för 36 enkelskarvhylsor eller 9 bandfiberhylsor. NCLA / pack NCLA /2...2-pack Stolpskåp med integrerad skarvenhet, modell T Skåpet placeras i arbetshöjd ca 150 cm från mark och så att klättring i stolpen inte förhindras. Skåpet levereras med två skarvkassetter och hållare för 64st mikrorör 5mm. Dimensioner: 650x340x170mm Benämning på utskarvningsplan: STPT NBHA Hållare för mikrorör Används för att fästa mikrorör med 4 eller 5mm ytterdiameter. Rymmer 64 mikrorör. SXAA /4... 4mm SXAA /5...5mm Stolpskåp FiA 4x6, modell Tr Används som skydd till skarv och terminering. Monteras på stolpe/vägg. Skåpet levereras med monteringsskiva vilket gör att t.ex. skarvskåp och tillbehör kan monteras efter behov. Stolpskåpet är förberett för 2 st förskruvningar M40 och 4 st förskruvningar M25 i toppen och botten. Förskruvningarna beställs separat. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår i skåpet. Skåpet skall låsas med låscylinder ur Skanovas låssystem enligt anvisning T Dimensioner: 240x396x600mm 4/NBDA /6...1-pack 4/NBDA /6/9P... 9-pack 62

63 Skarvning Markskåp FiA Markskåp FiA Används som skydd till skarv och terminering. Skåpet levereras med monteringsskiva vilket gör att t.ex. skarvskåp och tillbehör kan monteras efter behov. Skåpens mått är identiska med Mini, Midi och Mega. Skåpet skall låsas med låscylinder ur Skanovas låssystem enligt anvisning T Levereras med sockel, ankarskena i sockel, låsregel för ASSA-lås och markisolering. Tätningsmassa beställs separat. 2x2, modell Tr Dimensioner: 198x198x1000mm 2/NBDA / pack 2/NBDA /2/12P...12-pack 2x3, modell Tr Dimensioner: 198x330x1000mm 2/NBDA / pack 2/NBDA /3/10P...10-pack 3x6, modell Tr Dimensioner: 300x594x1000mm 3/NBDA / pack 3/NBDA /6/4P... 4-pack Markisolering Dimensioner: 1000x600x20mm SXAA Tätningsmassa NBDA /70...Patron, 333ml NBDA / Tub, 83ml Låsregel för ASSA-lås SXAA Bättringsfärg NBDA

64 Skarvning Tillbehör fiberskarvning Tillbehör fiberskarvning Svetsskarvhylsor Säljs styckvis. A /60... Enkelfiber, 60mm A /40... Enkelfiber, 40mm A Bandfiber, 40mm Luddfria torkdukar i dispenser Kan fyllas med isopropanol Märkband optokabel, laminerad Används till märkning av optokabel. 65m lång och 50mm bred. A Skyddsslang Används för att skydda fiber och fiberband i skarvskåp och skarvenheter. NTAA /4... 4mm NTAA /7...7mm Verktyg för fiberbandsdelning Används för att dela 4-fibersband med trafik till två 2-fibersband. LSYA Dekal laserstrålning Används till varningsmärkning av skarvbox. Rulle om 25 stycken. A Isopropanol Används vid rengöring av fiber/fiberband i vid skarvning av optokablar. Består av analysren isopropanol. LYAA /1...1L flaska Aluminiumtejp Används som värmeskydd vid krympning av krympslang. A Fibermärkning Används till märkning av fiber/fiberband. SXAA Blå, förtryckt 1-12 SXAA Röd, förtryckt 1-12 SXAA Grön, omärkt SXAA Vit, omärkt Dispenserflaska Används för att portionera isopropanol eller finsprit vid svetsning. Ett lätt tryck på korken gör att servetten fuktas med innehållet Eltejp, svart Används till skarvningsarbete utomhus. 10m lång och 25mm bred. A /25 Manteltejp, svart Används till reparation av mantelskador. 10m lång och 19mm bred. A /19 Märkpenna, svart SXAA Dekal för skarvbox Används till signering av skarvbox, 120x50mm. NTA Rengöringspapper, torrt Luddfria servetter för att göra rent fiber inför svetsning Märktejp Används till märkning av optokabel. 20m lång och 25mm bred. A /02...Röd A /05...Grön A /06...Blå Torkmedel För att förhindra fukt och kondens i skarvbox. A
