3 Ditt nya IT-rum Flexibla rack. Säkra kabelvägar. Med Defem CombiRack klarar du båda kraven. I ett komplett system. Enkelt att bygga upp, bygga ut och bygga om. Med Defem CombiRack kombinerar du racken till rummet och kabelvägarna till racken. Du vet att ett IT-rum alltid förnyas. Ingen utrustning är evig. Ingen kabel ligger för alltid. Med Defem CombiRack får du det flexibla ITrummet. Allt åtkomligt och allt under kontroll. Innehåll Om Defem CombiRack 19" 4 Potentialutjämning 7 Montering - översikt 8-9 Byggsatser 10 Tillbehör 12 Montering

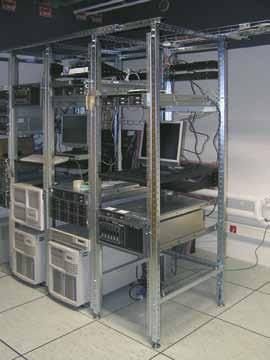

4 CombiRack 19 Ett system - många applikationer Den öppna racklösningen med CombiRack ger en total överblick, åtkomlighet och kontroll av hela installationen - det är enkelt att vid behov lägga till, ändra eller ta bort. Öppen racklösning Installationen ger en extremt bra ventilation eftersom det inte finns något som kan stänga in den varma luften. Det spar golvyta eftersom det enkelt kan anpassas exakt till det behov som föreligger. Enklare underhåll CombiRack spar kostnader. Den totala överblicken och åtkomligheten gör naturligtvis underhållet enklare och därmed billigare. Mindre jobb När man väl har installerat första stativet får man enkelt uttryckt halva priset på resten. För en utökning fordras endast en racksida per nytt stativ. Det spar både material och arbete. Och därmed pengar! 4

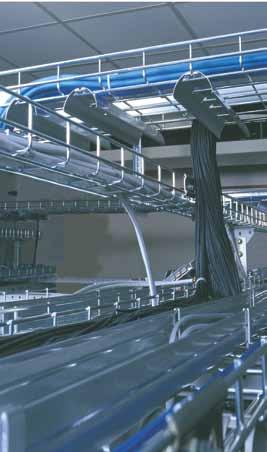

5 CombiRack-konceptet För Tele-, Data- och Teknikrum Med CombiRack-konceptet använder du ett mekaniksystem för både kabelförläggning och rack. Du kan installera CombiRack med trådstegar i flera nivåer, vilket gör att du undviker låsning av kablar och alltid får full kontroll över installationen. U-balkssystem Med Defem U-balkssystem skapar du den mekanik du behöver för att bygga kabelvägar i flera nivåer. U-balkarna är precisionstillverkade för IT-applikationer. Kabelkontroll Med planfria korsningar som gör det enkelt att ändra, lägga till eller ta bort kablar. Radiebegränsaren ger säkra nivåbyten för fiber och annan känslig kabel. Skiljeplåtar och skyltar ger dig säkra och lätt identifierbara filer för alla kablar. Komplett installation Med trådstegar i flera nivåer och i samma material blir installationen komplett. U-balk Nivå 3, Kraftstege Nivå 2, Transportstege Radiebegränsare Nivå 1, Stativstege 5

6 Enkel montering CombiRack = flexibilitet Byggsatserna för självmontage gör det enkelt att bygga upp, bygga ut och bygga om. CombiRack Byggsatserna levereras i kompletta paket som innehåller alla delar du behöver för att bygga ditt rack. Med monteringsmallen är montaget av CombiRack utfört på några minuter. Vita knoppar horisontellt = 19" Add-On-Rack Enkelheten gör att en person kan utföra hela installationen vilket ger en låg installationskostnad. 6

7 Säker kabelförläggning Potentialutjämning Den kompletta mekaniska strukturen med Defem CombiRack och Trådstegar uppfyller kraven enligt IEC gällande resistansmätning mellan de olika delarna. En parallell kopparkabel är inte nödvändig. Du får ett stabilt signalreferensplan. Ett exempel: U-balk inkl skarv-beslag ger resistansen 0,495 mω/m. Trådstege, 422 mm med skarvbeslag, ger resistansen 0,580 mω/m. En 40 mm 2 kopparkabel har 0,672 mω/m. Kraftstege Transportstege Stativstege Med kraftstegen på en separat nivå får du säkerhetsavstånd mellan kraft- och signalkablar enligt EMC regler. Den kompletta strukturen kan anslutas till Potentialutjämningssystemet. Mer information på 7

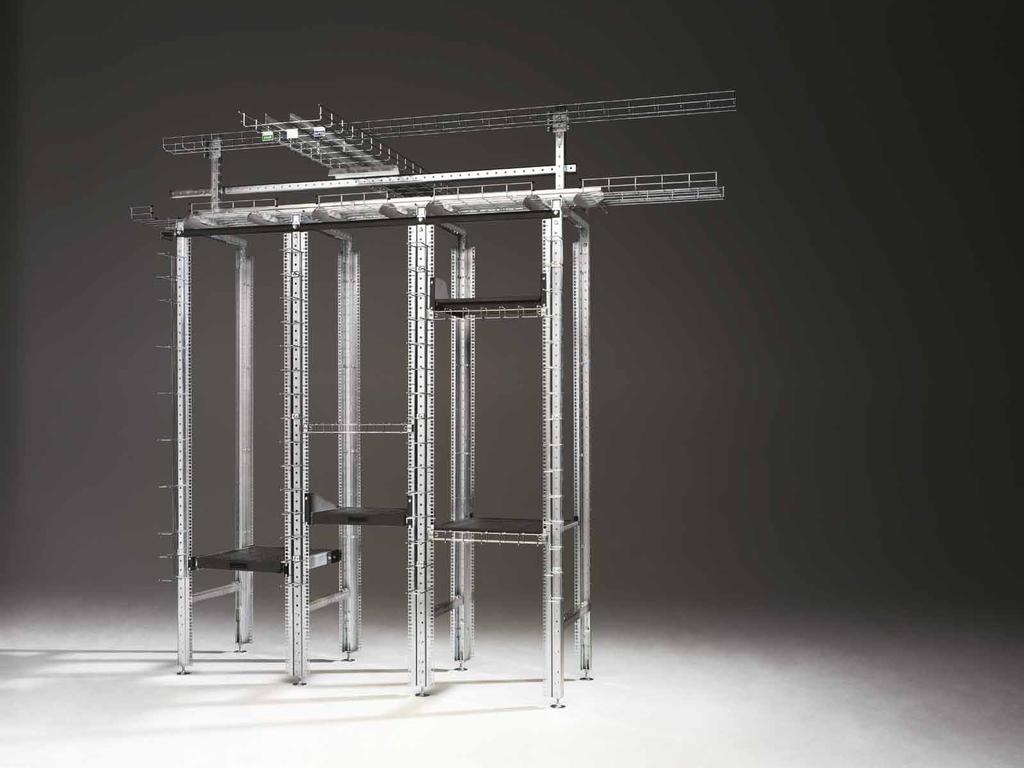

8 Montering CombiRack-konceptet 1 Med rack och trådstegar i samma system och samma material får du ett totalkoncept som både ger överblick, åtkomlighet och säkerhet. Trådstegarna har lagts i flera nivåer med planfria korsningar och mjuka övergångar för att ge en så säker, överskådlig och lätthanterlig installation som möjligt. 3 8

9 2 2 Rekommenderat montage av CombiRack: 1) Montera Defem Trådstege ovanpå CombiRack och fäst denna mot vägg eller annan kabelstege med Vinkelbeslag B27. Då används bara en av de medföljande U-balkarna. 2) Defem U-balk fästes mot tak eller vägg med Vinkelfäste B65. 3) För att enkelt få 19 -mått på bredden, montera en horisontell Kabelkorg B

10 CombiRack TM 19 Kompletta Byggsatser för Självmontage Levereras i kompletta paket med allt du behöver för att bygga ditt rack. Allt montagemateriel och en utförlig monteringsanvisning är inkluderat. 10

11 CombiRack TM 19 Tillbehör CombiRack TM 19 Byggsats för självmontage - CombiRack nr 1: Det första CombiRacket byggs med två racksidor som stabiliseras med två överliggande U-balkar. CombiRack-sidorna monteras enligt bifogad beskrivning med 13 mm Nyckel B45. För att underlätta monteringen av stativen används Monteringsmall B2590. Skruva sedan fast Monteringsprofilerna. Beskrivning Höjd mm Djup mm HE Art.nr E-nr CombiRack TM CombiRack TM CombiRack TM CombiRack TM Add-On CombiRack TM 19 Byggsats för självmontage - Add-On CombiRack: Nästa sektion byggs med ett Påbyggnadsrack (Add-On) som med överliggande U-balkar monteras på det första racket. Montera enligt bifogad beskrivning med 13 mm Nyckel B45. Använd Monteringsmall B2590 för att underlätta arbetet. Skruva sedan fast Monteringsprofilerna. Beskrivning Höjd mm Djup mm HE Art.nr E-nr Add-On CombiRack TM Add-On CombiRack TM Add-On CombiRack TM Add-On CombiRack TM CombiRack nr 1 Add-On CombiRack En CombiRack-sats ger ett komplett stativ. Med Add-On Rack bygger du nästa. Fortsätt med ytterligare Add-On Rack - tills du byggt raden du vill ha! 11

12 35 CombiRack TM 19 Tillbehör U-balk B60 För montage tillsammans med Defem CombiRack-ramar och kabelförläggningssystem. Plåttjocklek 3 mm. Håldiameter 8,5 mm. Hålavstånd cc Ø8,5 mm mm 40 mm Beskrivning L mm Ant/fp Art.nr E-nr Elförzinkad st st st st st st st st st st st Skarv B61 Används för att skarva U-balkar. Plåttjocklek 4 mm. Konisk för säker passform. Håldiameter 8,5 mm. Hål med M8-gänga i rygg. Hålavstånd cc Elförzinkad 6 st Vinkelfäste B62 För uppfästning eller sammanfogning av U-balk. Plåttjocklek 3 mm x9 Elförzinkad 6 st x10 Hörnbeslag B65 För uppfästning eller sammanfogning av U-balk. Plåttjocklek 3 mm Elförzinkad 6 st x9 Justerbar fot B63 Ø 44 Plåttjocklek 4 mm. Håldiameter 8,5 mm. Hål med M8-gänga i rygg. Hålavstånd cc 40. Ledbar fot tar upp ojämnheter. Levereras komplett med isolerbricka för fästhål. Höjd justerbar 70 mm beroende på montage Elförzinkad 6 st

13 CombiRack TM 19 Tillbehör Ändskydd B64 Trycks fast på fria U-balksändar Elförzinkad 10 st Flänsskruv B66 För montage av CombiRack, U-balk och tillbehör. M8x20 Elförzinkad M8x20 50 st Flänsmutter B43 För montage av CombiRack, U-balk och tillbehör. M8 Elförzinkad M8 50 st Monteringsprofil 19 B2460/ B2461 Monteringsprofil för 19" stativ. Levereras komplett med fästmaterial. A Beskrivning A Stativhöjd Ant/fp Art.nr E-nr B2460, Elförzinkad st B2461, Elförzinkad st Monteringsnät B2581* Används för att hålla ordning på kablar längs racksidan Elförzinkad 1 st * * Mot offert 185 Kabelkorg B2468 Vertikal För uppsamling av vertikalt gående kablar. Levereras komplett med fästmateriel Beskrivning A Ant/fp Art.nr E-nr B2469/140 Vertikal, Elförzinkad 140x65 4 st A 13

14 CombiRack TM 19 Tillbehör Kabelkorg B2469 Horisontell För uppsamling av horisontellt gående kablar. Levereras komplett med fästmateriel. 495 Elförzinkad 10 st x45 mm Justerbar Adapter B2580 Justerbar mm, gör att all utrustning passar i CombiRack-stativen. 1 HE Elförzinkad 1 st Korgmuttersats B2490 Torx-skruv och mutter, för montage av utrustning i Monteringsprofil B2460/B2461 och Justerbar Adapter B2580 Elförzinkad 10 st Monteringsmall B2590 Underlättar montering av CombiRack-stativ. Vita knoppar horisontellt = 19". Elförzinkad 1 st Nyckel B45/10 och B45/13 Nycklar anpassade för CombiRack, Trådstegar och U-balkssystem. B45/10, Chrome Vanadium 1 st B45/13, Chrome Vanadium 1 st

15 CombiRack TM 19 Tillbehör Hyllplan 19" utdragbart, 2-punkt RAINBOW RAL 7016 Utdragbart hyllplan med teleskopskenor för montage i 19" rack. Max last: 5 kg. Färg: Mörkgrå RAL7016. B Beskrivning Utförande Dimension Ant/fp Art.nr E-nr Hyllplan utdragb. 2-punkt, mörkgrå plåt 2HE, dj 250 mm 484/88/250 1 st NSYBT2U25PG Hyllplan 19" fast, 2-punkt RAINBOW RAL 7016 Hyllplan för fast montage i 19" rack. Max last 20 kg. Färg: Mörkgrå RAL7016. B Beskrivning Utförande Dimension Ant/fp Art.nr E-nr Hyllplan fast 2-punkt, mörkgrå plåt 2HE, dj 250 mm 484/88/250 1 st NSYBF2U25PG Hyllplan fast 2-punkt, mörkgrå plåt 2HE, dj 400 mm 484/88/400 1 st NSYBF2U40PG Hyllsupport 19" för 2-punkts hyllplan För ökad belastning av hyllplan som enbart fästs i de främre 19" profilerna finns hyllplanssupport 19". Max belastning 15 kg. Längd 140 mm. B Beskrivning Utförande Dimension Ant/fp Art.nr E-nr Hyllsupport för 2-punktshylla 2HE 80/140/55 1 st NSYGF140OPB

16 Montering U-balk B61 B B65 B62 16

17 Montering byggsats & tillbehör 600/800 mm B B2x2 + B13x2 B /2120 mm B2460/61 B B2490x8 520/720 mm B65 + B2490x2 B2590 B
