discovery evo Mångsidighetens mästare

Transkript

1 discovery evo Mångsidighetens mästare

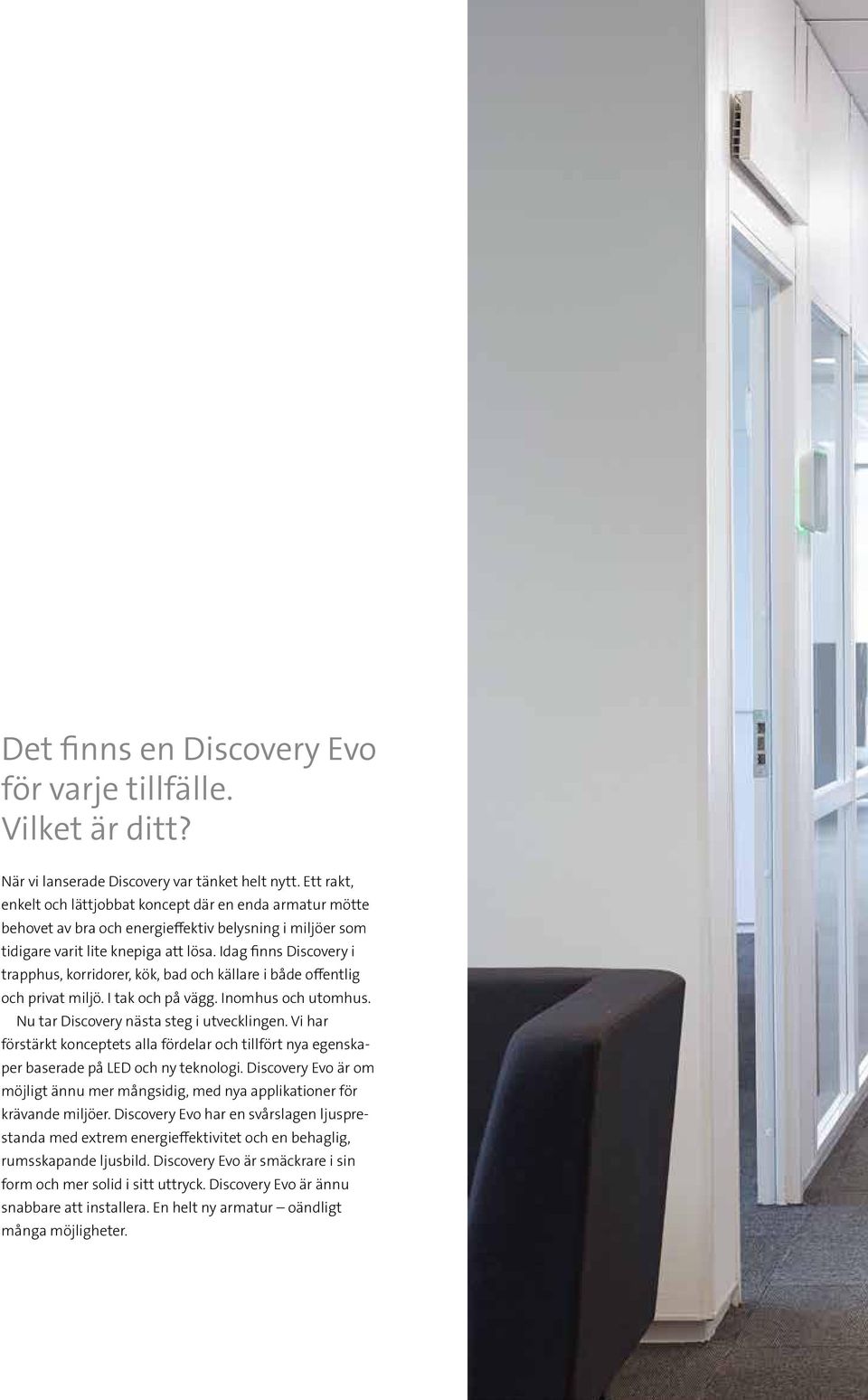

2 Det finns en Discovery Evo för varje tillfälle. Vilket är ditt? När vi lanserade Discovery var tänket helt nytt. Ett rakt, enkelt och lättjobbat koncept där en enda armatur mötte behovet av bra och energieffektiv belysning i miljöer som tidigare varit lite knepiga att lösa. Idag finns Discovery i trapphus, korridorer, kök, bad och källare i både offentlig och privat miljö. I tak och på vägg. Inomhus och utomhus. Nu tar Discovery nästa steg i utvecklingen. Vi har förstärkt konceptets alla fördelar och tillfört nya egenskaper baserade på LED och ny teknologi. Discovery Evo är om möjligt ännu mer mångsidig, med nya applikationer för krävande miljöer. Discovery Evo har en svårslagen ljusprestanda med extrem energieffektivitet och en behaglig, rumsskapande ljusbild. Discovery Evo är smäckrare i sin form och mer solid i sitt uttryck. Discovery Evo är ännu snabbare att installera. En helt ny armatur oändligt många möjligheter.

3

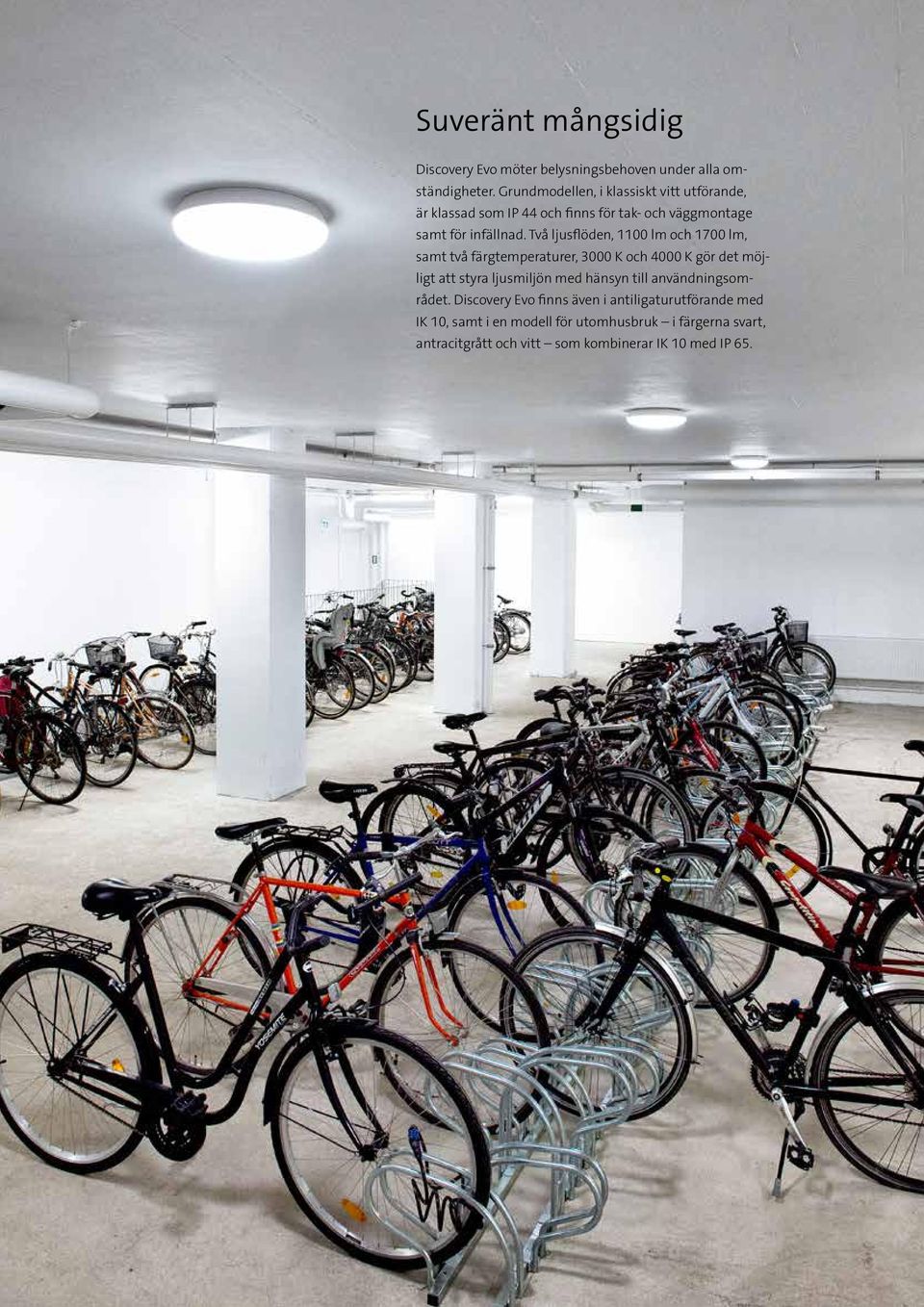

4 Suveränt mångsidig Discovery Evo möter belysningsbehoven under alla omständigheter. Grundmodellen, i klassiskt vitt utförande, är klassad som IP 44 och finns för tak- och väggmontage samt för infällnad. Två ljusflöden, 1100 lm och 1700 lm, samt två färgtemperaturer, 3000 K och 4000 K gör det möjligt att styra ljusmiljön med hänsyn till användningsområdet. Discovery Evo finns även i antiligaturutförande med IK 10, samt i en modell för utomhusbruk i färgerna svart, antracitgrått och vitt som kombinerar IK 10 med IP 65.

5

6

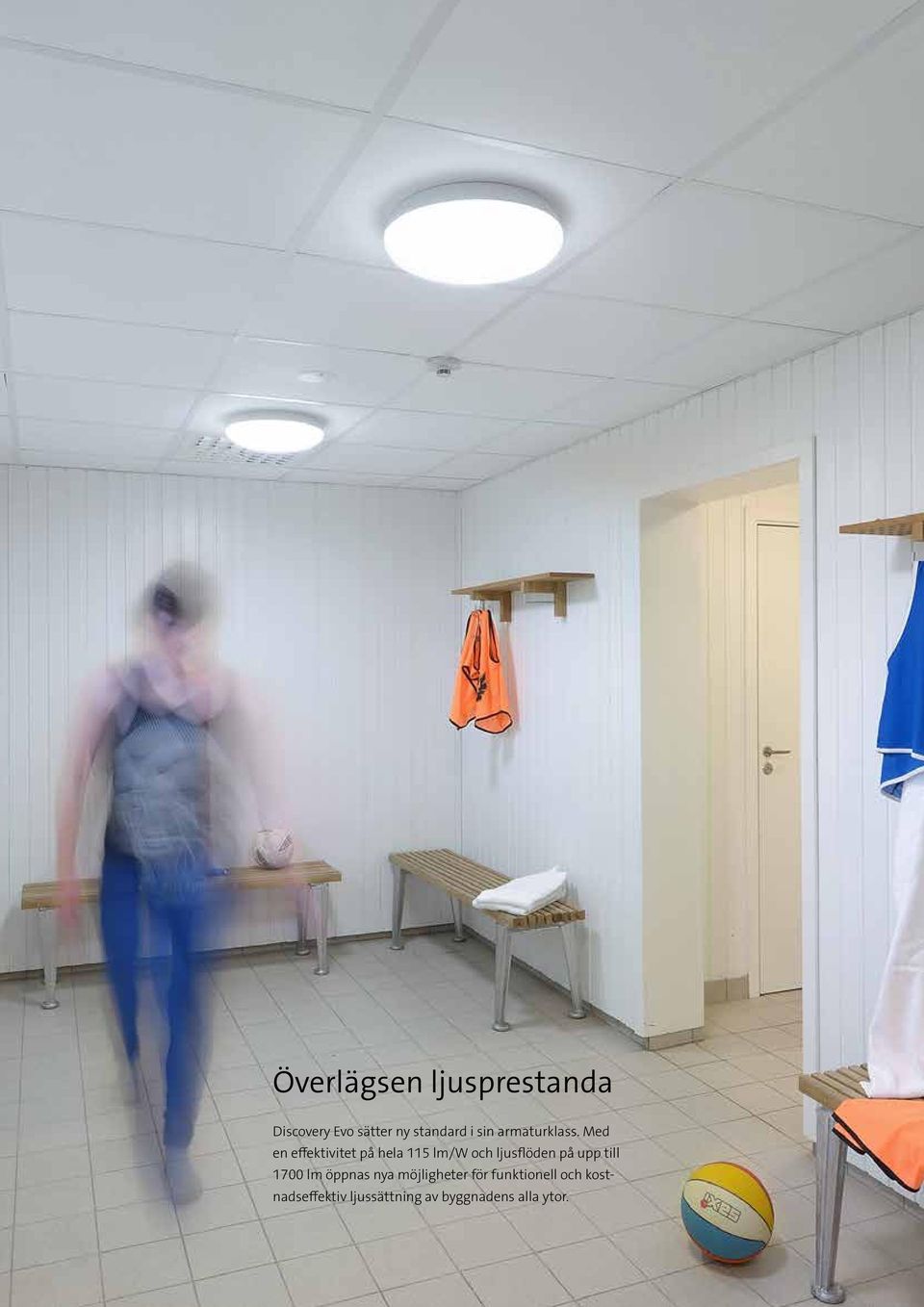

7 Överlägsen ljusprestanda Discovery Evo sätter ny standard i sin armaturklass. Med en effektivitet på hela 115 lm/w och ljusflöden på upp till 1700 lm öppnas nya möjligheter för funktionell och kostnadseffektiv ljussättning av byggnadens alla ytor.

8 Snabbaste installationen? En armatur som monteras i stora mängder, i ofta svårarbetade utrymmen kräver effektiv installation. Discovery Evo är en av marknadens snabbaste. En innovativ montagelösning med stomme och infällnadskit ger ett lätthanterat ljuspaket. LED-modul och kupa sitter ihop vilket gör installationen smidig och säker. Installatören kan tryggt lägga ljuspaketet åt sidan medan stommen monteras. Infällnadsring och armatur bestående av LED-modul, kupa och stomme. Dra in kablaget i armaturen och frigör de tre låsfjädrarna. Armaturen installeras i hålet. Dela på ljuspaket och stomme. Fäst säkerhetslinan och koppla in snabbkoppling. Montera ljuspaketet i stommen med en bajonettlåsning. Placera armaturstommen i infällnadsmodulen och lås med ett klick. Installationen är klar. Tänd armaturen.

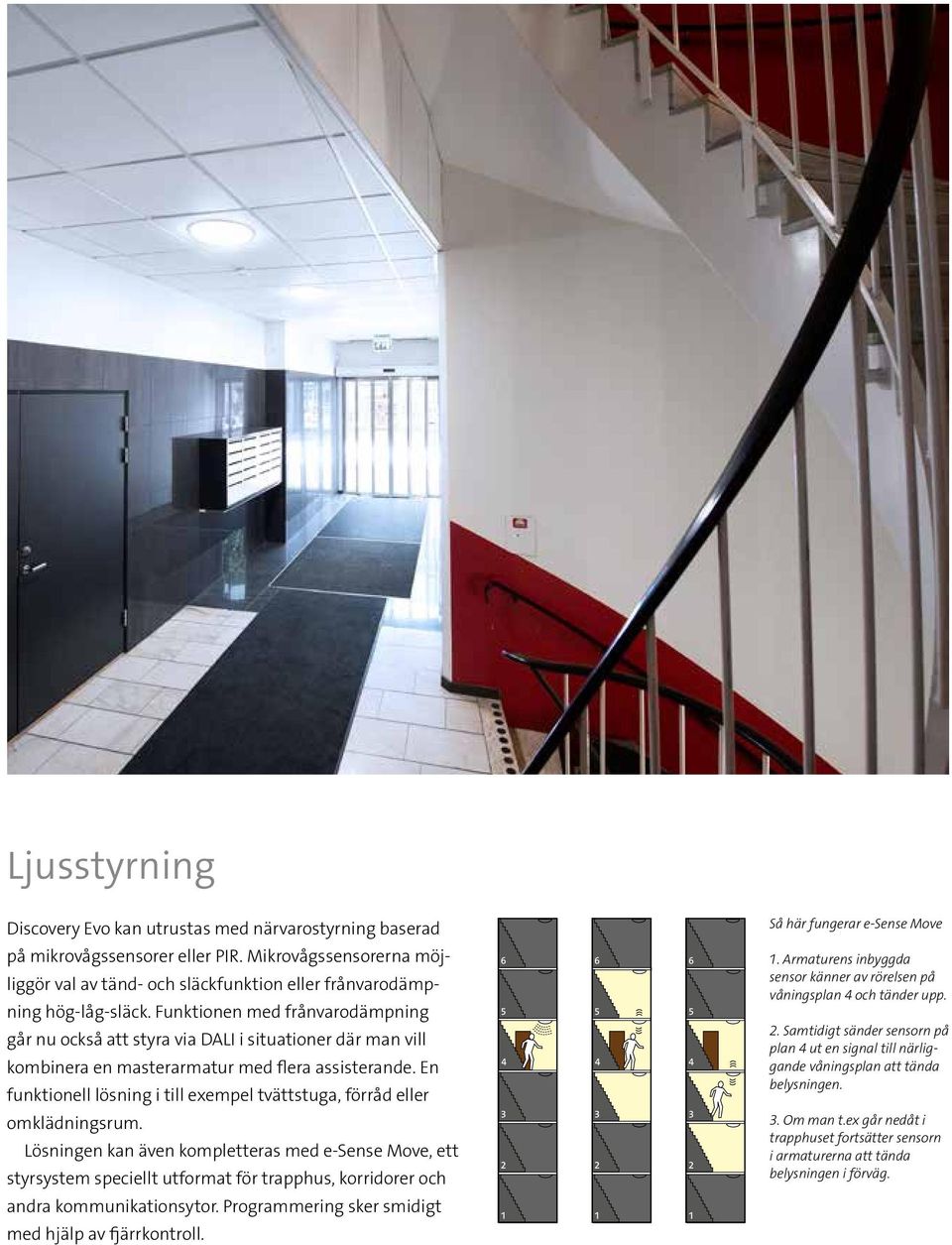

9 Ljusstyrning Discovery Evo kan utrustas med närvarostyrning baserad Så här fungerar e-sense Move på mikrovågssensorer eller PIR. Mikrovågssensorerna möjliggör val av tänd- och släckfunktion eller frånvarodämpning hög-låg-släck. Funktionen med frånvarodämpning går nu också att styra via DALI i situationer där man vill kombinera en masterarmatur med flera assisterande. En funktionell lösning i till exempel tvättstuga, förråd eller omklädningsrum. Lösningen kan även kompletteras med e-sense Move, ett styrsystem speciellt utformat för trapphus, korridorer och andra kommunikationsytor. Programmering sker smidigt med hjälp av fjärrkontroll Armaturens inbyggda sensor känner av rörelsen på våningsplan 4 och tänder upp. 2. Samtidigt sänder sensorn på plan 4 ut en signal till närliggande våningsplan att tända belysningen. 3. Om man t.ex går nedåt i trapphuset fortsätter sensorn i armaturerna att tända belysningen i förväg.

10

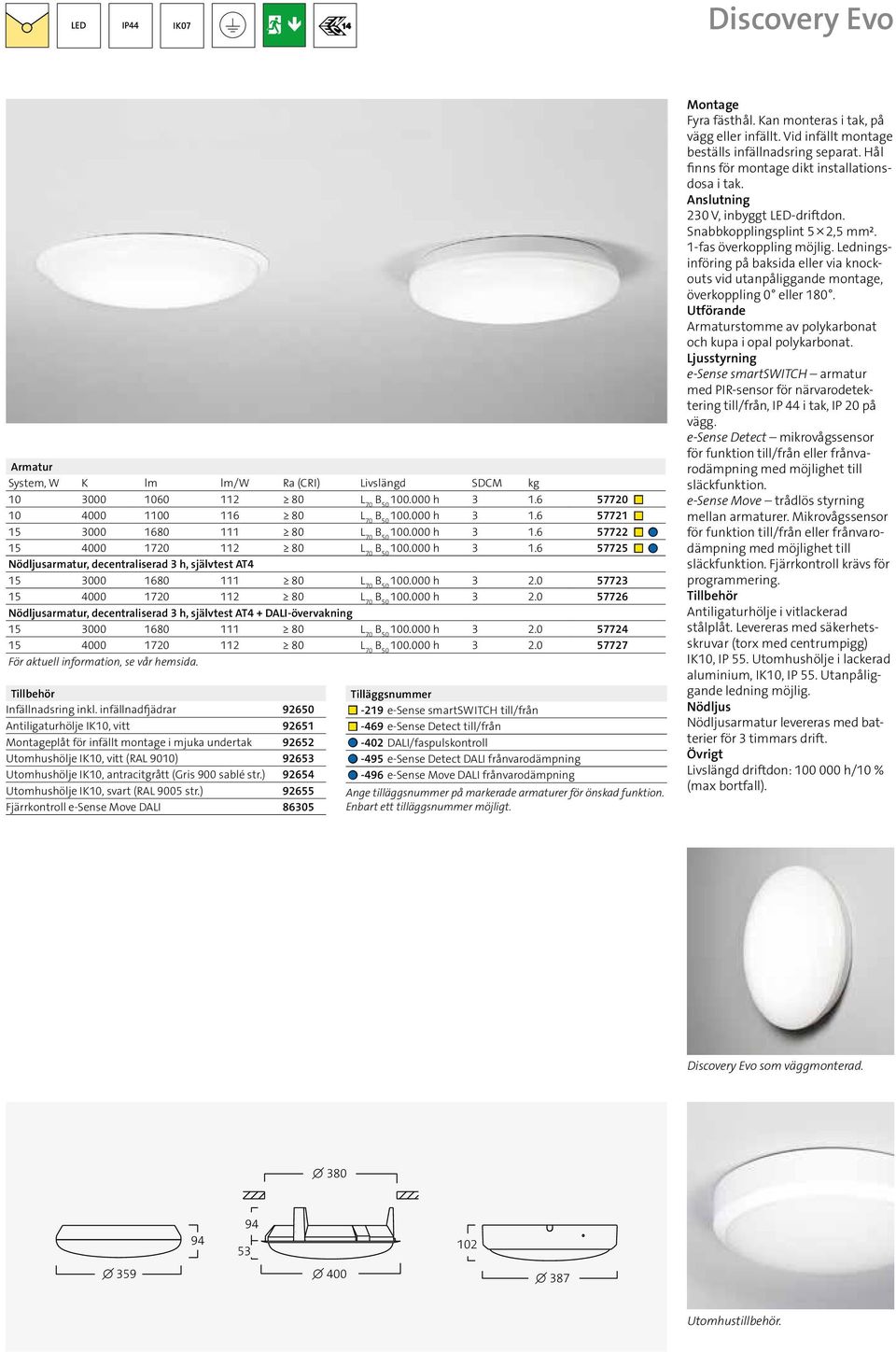

11 Discovery Evo Armatur System, W K lm lm/w Ra (CRI) Livslängd SDCM kg L h L h L h L h Nödljusarmatur, decentraliserad 3 h, självtest AT L h L h Nödljusarmatur, decentraliserad 3 h, självtest AT4 + DALI-övervakning L h L h För aktuell information, se vår hemsida. Tillbehör Infällnadsring inkl. infällnadfjädrar Antiligaturhölje IK10, vitt Montageplåt för infällt montage i mjuka undertak Utomhushölje IK10, vitt (RAL 9010) Utomhushölje IK10, antracitgrått (Gris 900 sablé str.) Utomhushölje IK10, svart (RAL 9005 str.) Fjärrkontroll e-sense Move DALI Tilläggsnummer -219 e-sense smartswitch till/från -469 e-sense Detect till/från -402 DALI/faspulskontroll -495 e-sense Detect DALI frånvarodämpning -496 e-sense Move DALI frånvarodämpning Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Fyra fästhål. Kan monteras i tak, på vägg eller infällt. Vid infällt montage beställs infällnadsring separat. Hål finns för montage dikt installationsdosa i tak. Anslutning 230 V, inbyggt LED-driftdon. Snabbkopplingsplint 5 2,5 mm². 1-fas överkoppling möjlig. Ledningsinföring på baksida eller via knockouts vid utanpåliggande montage, överkoppling 0 eller 180. Utförande Armaturstomme av polykarbonat och kupa i opal polykarbonat. Ljusstyrning e-sense smartswitch armatur med PIR-sensor för närvarodetektering till/från, IP 44 i tak, IP 20 på vägg. e-sense Detect mikrovågssensor för funktion till/från eller frånvarodämpning med möjlighet till släckfunktion. e-sense Move trådlös styrning mellan armaturer. Mikrovågssensor för funktion till/från eller frånvarodämpning med möjlighet till släckfunktion. Fjärrkontroll krävs för programmering. Tillbehör Antiligaturhölje i vitlackerad stålplåt. Levereras med säkerhetsskruvar (torx med centrumpigg) IK10, IP 55. Utomhushölje i lackerad aluminium, IK10, IP 55. Utanpåliggande ledning möjlig. Nödljus Nödljusarmatur levereras med batterier för 3 timmars drift. Övrigt Livslängd driftdon: h/10 % (max bortfall). Discovery Evo som väggmonterad Utomhustillbehör.

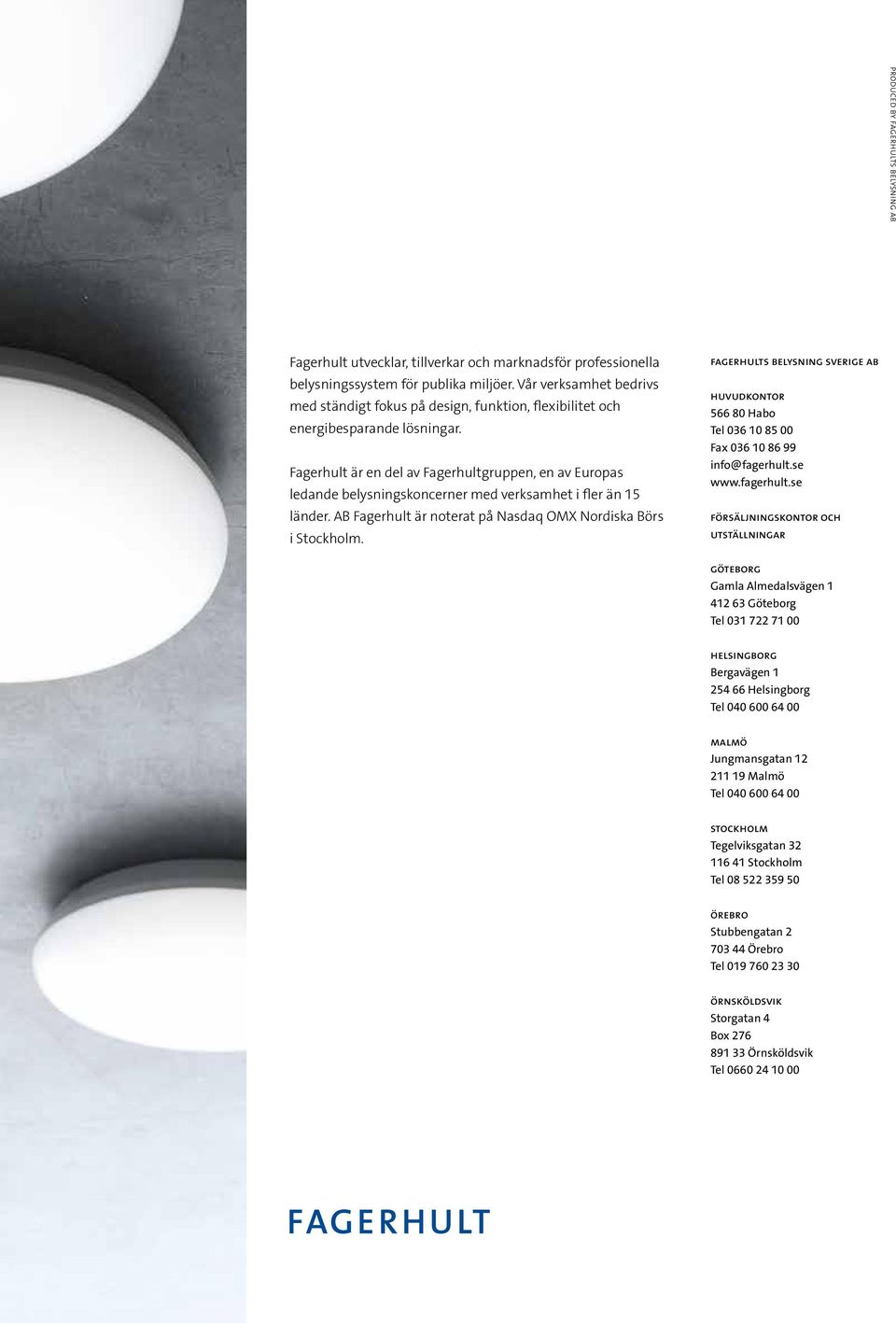

12 produced by fagerhults belysning ab Fagerhult utvecklar, tillverkar och marknadsför professionella belysningssystem för publika miljöer. Vår verksamhet bedrivs med ständigt fokus på design, funktion, flexibilitet och energibesparande lösningar. Fagerhult är en del av Fagerhultgruppen, en av Europas ledande belysningskoncerner med verksamhet i fler än 15 länder. AB Fagerhult är noterat på Nasdaq OMX Nordiska Börs i Stockholm. fagerhults belysning sverige ab huvudkontor Habo Tel Fax info@fagerhult.se försäljningskontor och utställningar göteborg Gamla Almedalsvägen Göteborg Tel helsingborg Bergavägen Helsingborg Tel malmö Jungmansgatan Malmö Tel stockholm Tegelviksgatan Stockholm Tel örebro Stubbengatan Örebro Tel örnsköldsvik Storgatan 4 Box Örnsköldsvik Tel
