Motorskydds- och effektbrytare TeSys GV2 och GV3. Nya GV3 med EverLink-anslutningar

Transkript

1 Motorskydds- och effektbrytare TeSys GV2 och GV3 Nya GV3 med EverLink-anslutningar

2 Två nya GV3-produkter i TeSys-familjen Nu utökar vi GV3-serien med två nya produkter: den termo-magnetiska motorskyddsbrytaren GV3 P och den magnetiska effektbrytaren GV3 L. Båda har höga prestanda och används till att styra och skydda motorer från 5,5 kw upp till 30 kw. P92123 P92124 GV3 P GV3 L Högre säkerhet Från 9 till 32 A är brytkapaciteten 100 ka/400 V Från 40 till 65 A är brytkapaciteten 50 ka/400 V 3-lägesvred, låsbart med hänglås Triptest-knapp på framsidan Förseglingsbar klaff som skyddar det termiska skyddets inställning GV3 P i IP65-kapsling som tillbehör GV3 P är certifierad enligt IEC 947 och UL 508 typ E Uppfyller RoHS-direktivet Smartare design Front- och sidomonterade hjälpkontaktblock, gemensamma för GV2/GV3-serierna och 0 65 A, ger stor flexibilitet Kompaktare form: endast 55 mm bred Enkel och säker åtdragning av anslutningarna med en 4 mm sexkantsnyckel Enklare och stabilare installation på DIN-skenor tack vare låsmekanism Ren och utrymmessnål kabeldragning tack vare separat kanal för manöverkabelanslutning

3 P med EverLink-anslutning minskar behovet av efterdragning De nya produkterna GV3 P och GV3 L finns med EverLinkanslutningar vårt nya patent som säkerställer ett konstant åtdragningstryck mot kabelledaren. Även om ledaren med tiden krymper (eller deformeras av annan orsak) förblir anslutningskvalitén konstant eftersom anslutningen hålls under fjädertryck mot ledaren. Därmed säkerställer man starka, säkra och beständiga anslutningar även i mycket krävande miljöer. EverLink-anslutningarna ger dig följande fördelar: Underhållet kan minskas. Efterdragning av anslutningarna behövs inte längre Det blir enkelt att göra en säker anslutning. BTR-skruv och 4 mm sexkantsnyckel garanterar rekommenderat 5 Nm åtdragningsmoment Det blir användarsäkert tack vare skyddsklass IP20 Möjligt att ansluta två kablar med olika tvärsnittsarea. Anslutning säkerställs med fjädertryck och kompenserar mot krympning av ledaren på kontaktplattan. Fjädern kompenserar för kabelledarens krympning. Åtdragningskraften säkerställs. P94748 P94749 P94750

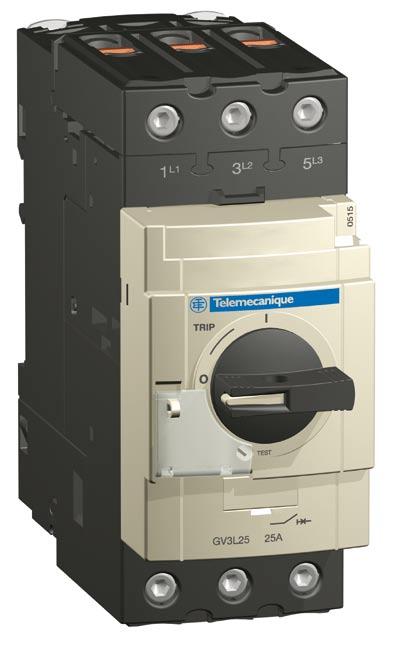

4 Termomagnetisk brytare med EverLink-anslutning P94741 GV3 P med vred Inställningsområde för temperaturutlösning TeSys GV3 P Magnetisk utlösningsström 400/415 V 500 V 690 V Nyhet! Med EverLinkanslutning 9 13 A 180 A 5,5 kw / 100 ka 7,5 kw / 12 ka 11 kw / 6 A GV3 P A 235 A 7,5 kw / 100 ka 11 kw / 12 ka 15 kw / 6 ka GV3 P A 325 A 11 kw / 100 ka 15 kw / 12 ka 18,5 kw / 6 ka GV3 P A 415 A 15 kw / 100 ka 18,5 kw / 12 ka 22 kw / 6 ka GV3 P A 520 A 18,5 kw / 50 ka 22 kw / 10 ka 30 kw / 5 ka GV3 P A 650 A 22 kw / 50 ka 30 kw / 10 ka 37 kw / 5 ka GV3 P A 845 A 30 kw / 50 ka 37 kw / 10 ka 45 kw / 5 ka GV3 P E-nr Magnetisk brytare med EverLink-anslutning P94741 GV3 L med vred Magnetisk skydds-klassning TeSys GV3 L Utlösningsström Id +/- 20 % 400/415 V 500 V 690 V Med EverLinkanslutning 5 A 325 A 11 kw / 100 ka 15 kw / 12 ka 18,5 kw / 6 A GV3 L A 415 A 15 kw / 100 ka 18,5 kw / 12 ka 22 kw / 6 ka GV3 L A 520 A 18,5 kw / 50 ka 22 kw / 10 ka 30 kw / 5 ka GV3 L A 650 A 22 kw / 50 ka 30 kw / 10 ka 37kW / 5 ka GV3 L A 845 A 30 kw / 50 ka 37 kw / 10 ka 45 kw / 5 ka GV3 L Tabellerna visar standardiserade märkdata för 3-fas 50/60 Hz-motorer av kategori AC-3. Nyhet! E-nr

5 P94739 P94738 Termomagnetisk brytare med skruvanslutning, fjäderanslutning eller ringanslutning. GV2 ME med tryckknapp GV2 P med vred Inställningsomr. för temperaturutlösning Magnetisk utlösningsström TeSys GV2 400/415 V 500 V 690 V Med skruvanslutning E-nr Med fjäderanslutning Med ringanslutning 1,0-0,16 A 1,5 A GV2 ME01, GV2 ME013 GV2 ME016 GV2 P01 0,16-0,25 A 2,4 A 0,06 kw / > 100 ka - GV2 ME02, GV2 ME023 GV2 ME026 GV2 P02 0,25-0,40 A 5 A 0,09 kw / > 100 ka - - GV2 ME03, GV2 ME033 GV2 ME036 GV2 P03 0,04-0,63 A 8 A 0,12-0,18 kw - 0,37 kw GV2 ME04, GV2 ME043 GV2 ME046 / > 100 ka / > 100 ka GV2 P04 0,63-1 A 13 A 0,25 kw / > 100 ka - 0,55 kw GV2 ME05, GV2 ME053 GV2 ME056 / > 100 ka GV2 P05 1-1,6 A 22,5 A 0,37-0,55 kw 0,37-0,75 kw 0,75-1,1 kw GV2 ME06, GV2 ME063 GV2 ME066 / > 100 ka / > 100 ka / > 100 ka GV2 P06 1,6-2,5 A 33,5 A 0,75 kw / > 100 ka 1,1 kw / > 100 ka 1,5 kw / 3 ka GV2 ME GV2 ME073 GV2 ME076 1,5 kw / 8 ka GV2 P07 2,5-4 A 51 A 1,1-1,5 kw / > 100 ka 1,5-2,5 kw / > 2,2-3 kw / 3 ka GV2 ME GV2 ME083 GV2 ME ka 2,2-3 kw / 8 ka GV2 P08 4-6,3 A 78 A 2,2 kw / > 100 ka 3, kw / 50 ka 4 kw / 3kA GV2 ME GV2 ME103 GV2 ME106 3, kw / > 100 ka 4 kw / 6 ka GV2 P A 138 A 3-4 kw / > 100 ka 4-5,5 kw / 10 ka 5,5-7,5 kw / 3kA GV2 ME GV2 ME143 GV2 ME ,5 kw / 50 ka 5,5-7,5 kw / 6 ka GV2 P A 170 A 5,5 kw / 15 ka 7,5 kw / 6 ka 9-11 kw / 3 ka GV2 ME GV2 ME163 GV2 ME166 5,5 kw / >100 ka 7,5 kw / 42 ka 9-11 kw / 6 ka GV2 P A 223 A 7,5 kw / 15 ka 9 kw / 6 ka 15 kw / 3 ka GV2 ME GV2 ME203 GV2 ME206 7,5 kw / 50 ka 9 kw / 10 ka 15 kw / 4 ka GV2 P A 327 A 9 kw / 15 ka 11 kw / 4 ka 18,5 kw / 3 ka GV2 ME GV2 ME213 GV2 ME216 9 kw / 50 ka 11 kw / 10 ka 18,5 kw / 4 ka GV2 P A 327 A 11 kw / 15 ka 15 kw / 4 ka - GV2 ME GV2 ME223 GV2 ME kw / 50 ka 15 kw / 10 ka GV2 P A 416 A 15 kw / 15 ka 18,5 kw / 4 ka 22 kw / 3 ka GV2 ME GV2 ME kw / 50 ka 18,5 kw / 10 ka 22 kw / 4 ka GV2 P32 Magnetisk brytare med skruvanslutning P94747 P94738 GV2 LE med vipparm GV2 L med vred Magnetisk skyddsklassning Utlösningsström Id +/-20 % TeSys GV2 400/415 V 500 V 690 V Med skruvanslutning 0,4 A 5 A 0,06-0,09 kw / > 100 ka GV2 LE03, GV2 L , 70 0,63 A 8 A 0,12-0,18 kw / > 100 ka 0,37 kw / > 100 ka GV2 LE04, GV2 L , 72 1 A 13 A 0,25-0,37 kw / > 100 ka 0,37 kw 0,55-0,75 kw / > 100 ka GV2 LE05, GV2 L , 74 1,6 A 22,5 A 0,55 kw / > 100 ka 0,55-0,75 kw / > 100 ka 1,1 kw / > 100 ka GV2 LE06, GV2 L06 -, ,5 A 33,5 A 0,75 kw / > 100 ka 1,1 kw / > 100 ka 1,5 kw / 3 ka GV2 LE ,5 kw / 4 ka GV2 L A 51 A 1,1-1,5 kw / > 100 ka 1,5-2,2 kw / > 100 ka 3 kw / 3 ka GV2 LE kw / 4 ka GV2 L ,3 A 78 A 2,2 kw / > 100 ka 3 kw / 50 ka 4 kw / 3 ka GV2 LE kw / 100 ka 4 kw / 4 ka GV2 L A 138 A 3-4 kw / > 100 ka 4-5,5 kw / 10 ka 5,5-7,5 kw / 3 ka GV2 LE ,5-7,5 kw / 4 ka GV2 L A 170 A 5,5 kw / 15 ka 7,5 kw / 6 ka 9-11 kw / 3 ka GV2 LE ,5 kw / 50 ka 7,5 kw / 10 ka 9-11 kw / 4 ka GV2 L A 223 A 7,5 kw / 15 ka 9 kw / 6 ka 15 kw / 3 ka GV2 LE ,5 kw / 50 ka 9 kw / 10 ka 15 kw / 4 ka GV2 L A 327 A 9-11 kw / 15 ka kw / 4 ka 18,5 kw / 3 ka GV2 LE kw / 50 ka kw / 10 ka 18,5 kw / 4 ka GV2 L A 416 A 15 kw / 15 ka 18,5 kw / 4 ka 22 kw / 3 ka GV2 LE32-15 kw / 50 ka 18,5 kw / 10 ka 22 kw / 4 ka GV2 L Tabellerna visar standardiserade märkdata för 3-fas 50/60 Hz-motorer av kategori AC-3. E-nr

6 Tillbehör till både GV2 och GV3 KONTAKTPLINTAR Momentan hjälpkontakt N/O eller N/C (E-nr) N/O + N/C (E-nr) N/O + N/O (E-nr) Monteringsposition Vänster sida GVAN11 ( ) GVAN20 ( ) Front GVAE1 ( ) GVAE11 ( ) GVAE20 ( ) Signalkontakt + momentan hjälpkontakt N/O (fel) + N/C (E-nr) N/O (fel) + N/O (E-nr) N/C (fel) + N/C (E-nr) N/C (fel) + N/O (E-nr) Monteringsposition Vänster sida GVAD1001 ( ) GVAD1010 ( ) GVAD0101 ( ) GVAD0110 ( ) Signalkontakt för kortslutning C/O med gemensam anslutning (E-nr) Monteringsposition Vänster sida GVAM11 ( ) ELEKTRISKA UTLÖSNINGAR Typ av utlösning Underspänningsutlösning Shuntutlösning Monteringsposition Höger sida Spänning 50 Hz (E-nr) 50 Hz (E-nr) P94742 P V GVAU225 ( ) GVAS225 ( ) V GVAU385 ( ) GVAS385 ( ) 500 V GVAU505 ( ) P94744 P94740 P94739 P94746 P94745 HÄNGLÅSNINGSANORDNING För upp till 4 hänglås GV2ME/P/L - GV3P/L (Hänglås ingår ej) Ø högst 6 mm bygel GV2V03 Tillbehör till GV2 KOMBINATIONSPLINTAR För montering på kontaktorer LC1K eller LP1K (E-nr) LC1D09 - D38 (E-nr) LAD31 och LC109-D38 (E-nr) GV2AF01 ( ) GV2AF3 ( ) GV2AF4 ( ) SATS MED 3-POLIGA 63 A SAMLINGSSKENOR Antal kombinerade kretsbrytare Skenavstånd (1) 45 mm GV2G245 ( ) GV2G345 ( ) GV2G445 ( ) GV2G mm GV2G254 ( ) GV2G354 ( ) GV2G454 ( ) GV2G554 ( ) 72 mm GV2G272 ( ) GV2G472 ( ) (1) Beröringsskydd för ej använda samlingsskenutgångar, referens GV1G10. E-nr: ANSLUTNINGSPLINTAR För försörjning av en eller flera samlingsskensatser Anslutning ovanifrån (E-nr) För strömbegränsare GV1L3 (E-nr) GV2G09 ( ) GV2G05 ( ) LÅSBAR EXTERN MANÖVERENHET Manöverenhetens färg Svart handtag/blå märkplatta (E-nr) Rött handtag/gul märkplatta GV2P/L Hänglås I läge ON och OFF GV2AP01 ( ) - I läge OFF - GV2AP02 GV2LE Hänglås I läge ON och OFF GV2AP03 - Tillbehör till GV3 KONTAKTPLINTAR Signalkontakt + momentan hjälpkontakt N/O (fel) + N/C (E-nr) N/O (fel) + N/O (E-nr) Monteringsposition Front GVAED011 ( ) GVAED101 ( ) SATS MED 3-POLIGA 115 A SAMLINGSSKENOR Antal kombinerade kretsbrytare 3 (E-nr) Skenavstånd 64 mm GV3G364 ( ) ANSLUTNINGSPLINTAR Typ av anslutningar UL 508 anslutningsplint Wide spacing (E-nr) GV3P/L GV3G66 ( )

7 Ersättningstabell för magnetisk brytare GV3ME Effekt, 400 V Serie som ersätts E-nr Ir /400 V Ersättningsserie Ir /400 V E-nr 0,55 kw GV3ME ,6 A 100 ka GV2P06 1-1,6 A > 100 ka ,75 kw GV3ME ,6-2,5 A 100 ka GV2P07 1,6-2,5 A > 100 ka ,5 kw GV3ME ,5-4 A 100 ka GV2P08 2,5-4 A > 100 ka ,2 kw GV3ME A 100 ka GV2P A > 100 ka kw GV3ME A 100 ka GV2P A > 100 ka ,5 kw GV3ME A 100 ka GV3P A 100 ka ,5 kw GV3ME A 100 ka GV3P A 100 ka kw GV3ME A 100 ka GV3P A 100 ka kw GV3ME A 35 ka GV3P A 100 ka ,5 kw GV3ME A 35 ka GV3P A 50 ka kw GV3ME A 35 ka GV3P A 50 ka kw GV3ME A 35 ka GV3P A 50 ka GK3EF Effekt, 400 V Serie som ersätts /400 V Ersättningsserie Ie /400 V E-nr 11 kw GK3EF40 50 ka GV3L25 25 A 100 ka kw GK3EF40 50 ka GV3L32 32 A 100 ka ,5 kw GK3EF40 50 ka GV3L40 40 A 50 ka kw GK3EF65 35 ka GV3L50 50 A 50 ka kw GK3EF65 35 ka GV3L65 65 A 50 ka EverLink är vårt eget patent.

8 Schneider Electric Sverige AB Box Nyköping Tel: Fax: Schneider Electric Sverige AB MK November 2006
