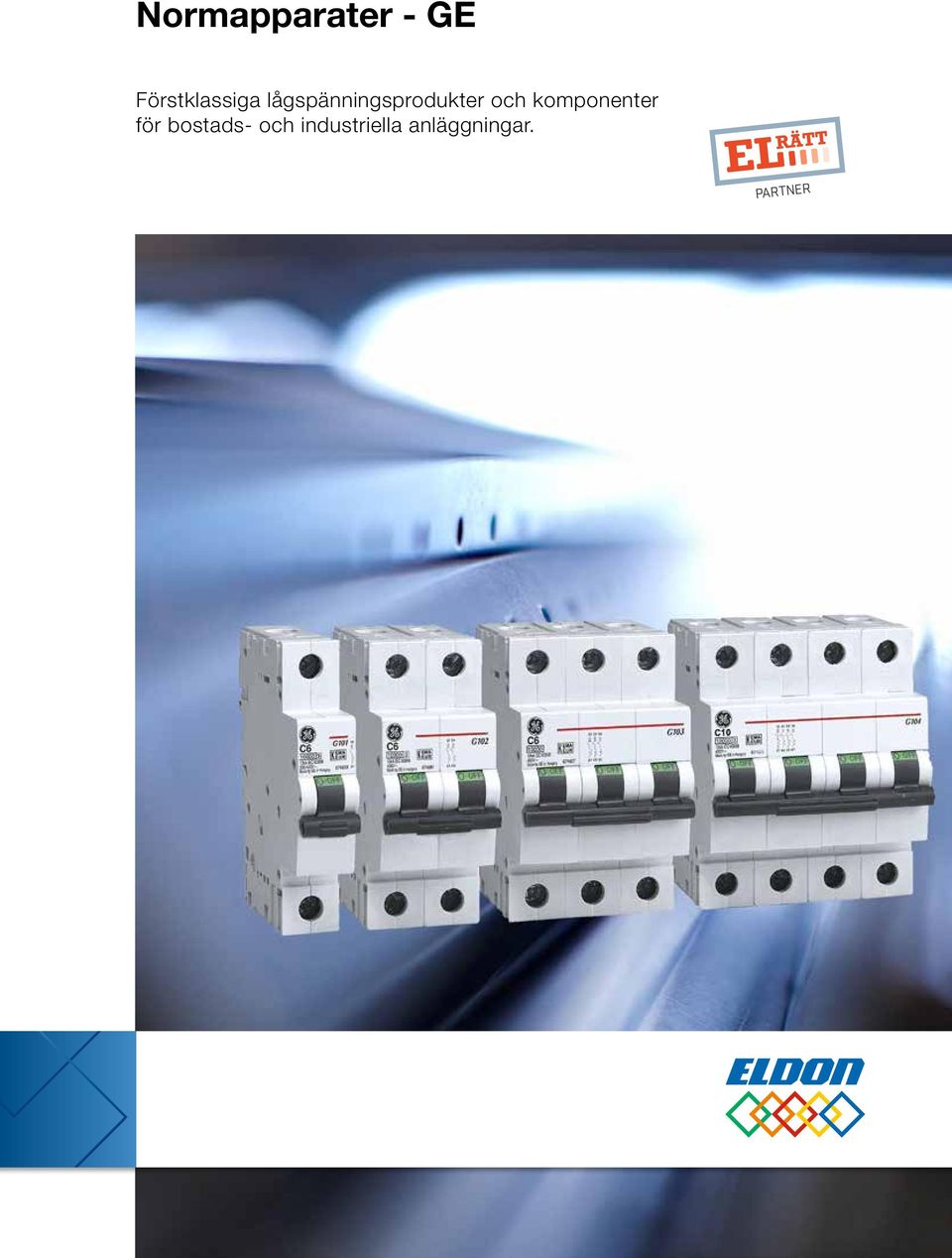

Normapparater - GE. Förstklassiga lågspänningsprodukter och komponenter för bostads- och industriella anläggningar. PARTNER

Transkript

1 Normapparater - GE Förstklassiga lågspänningsprodukter och komponenter för bostads- och industriella anläggningar. PARTNER

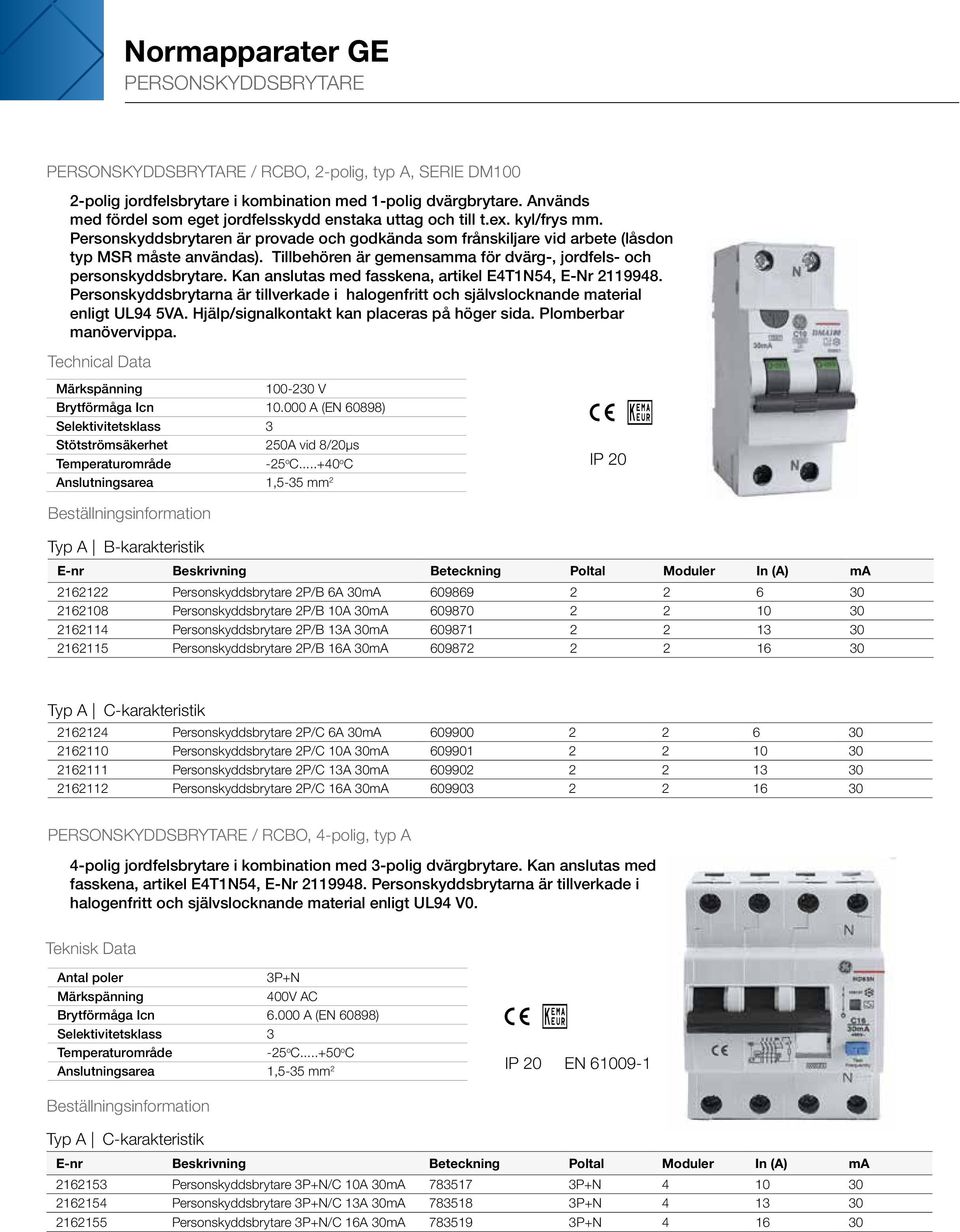

2 personskyddsbrytare PERSONSKYDDSBRYTARE / RCBO, 2-polig, typ A, SERIE DM100 2-polig jordfelsbrytare i kombination med 1-polig dvärgbrytare. Används med fördel som eget jordfelsskydd enstaka uttag och till t.ex. kyl/frys mm. Personskyddsbrytaren är provade och godkända som frånskiljare vid arbete (låsdon typ MSR måste användas). Tillbehören är gemensamma för dvärg-, jordfels- och personskyddsbrytare. Kan anslutas med fasskena, artikel E4T1N54, E-Nr Personskyddsbrytarna är tillverkade i halogenfritt och självslocknande material enligt UL94 5VA. Hjälp/signalkontakt kan placeras på höger sida. Plomberbar manövervippa. Technical Data V Brytförmåga Icn A (EN 60898) Stötströmsäkerhet 250A vid 8/20µs Temperaturområde -25 o C o C Anslutningsarea 1,5-35 mm 2 IP 20 Typ A B-karakteristik E-nr Beskrivning Beteckning Poltal Moduler In (A) ma Personskyddsbrytare 2P/B 6A 30mA Personskyddsbrytare 2P/B 10A 30mA Personskyddsbrytare 2P/B 13A 30mA Personskyddsbrytare 2P/B 16A 30mA Typ A C-karakteristik Personskyddsbrytare 2P/C 6A 30mA Personskyddsbrytare 2P/C 10A 30mA Personskyddsbrytare 2P/C 13A 30mA Personskyddsbrytare 2P/C 16A 30mA PERSONSKYDDSBRYTARE / RCBO, 4-polig, typ A 4-polig jordfelsbrytare i kombination med 3-polig dvärgbrytare. Kan anslutas med fasskena, artikel E4T1N54, E-Nr Personskyddsbrytarna är tillverkade i halogenfritt och självslocknande material enligt UL94 V0. Teknisk Data Antal poler 3P+N 400V AC Brytförmåga Icn A (EN 60898) Temperaturområde -25 o C o C Anslutningsarea 1,5-35 mm 2 IP 20 EN Typ A C-karakteristik E-nr Beskrivning Beteckning Poltal Moduler In (A) ma Personskyddsbrytare 3P+N/C 10A 30mA P+N Personskyddsbrytare 3P+N/C 13A 30mA P+N Personskyddsbrytare 3P+N/C 16A 30mA P+N

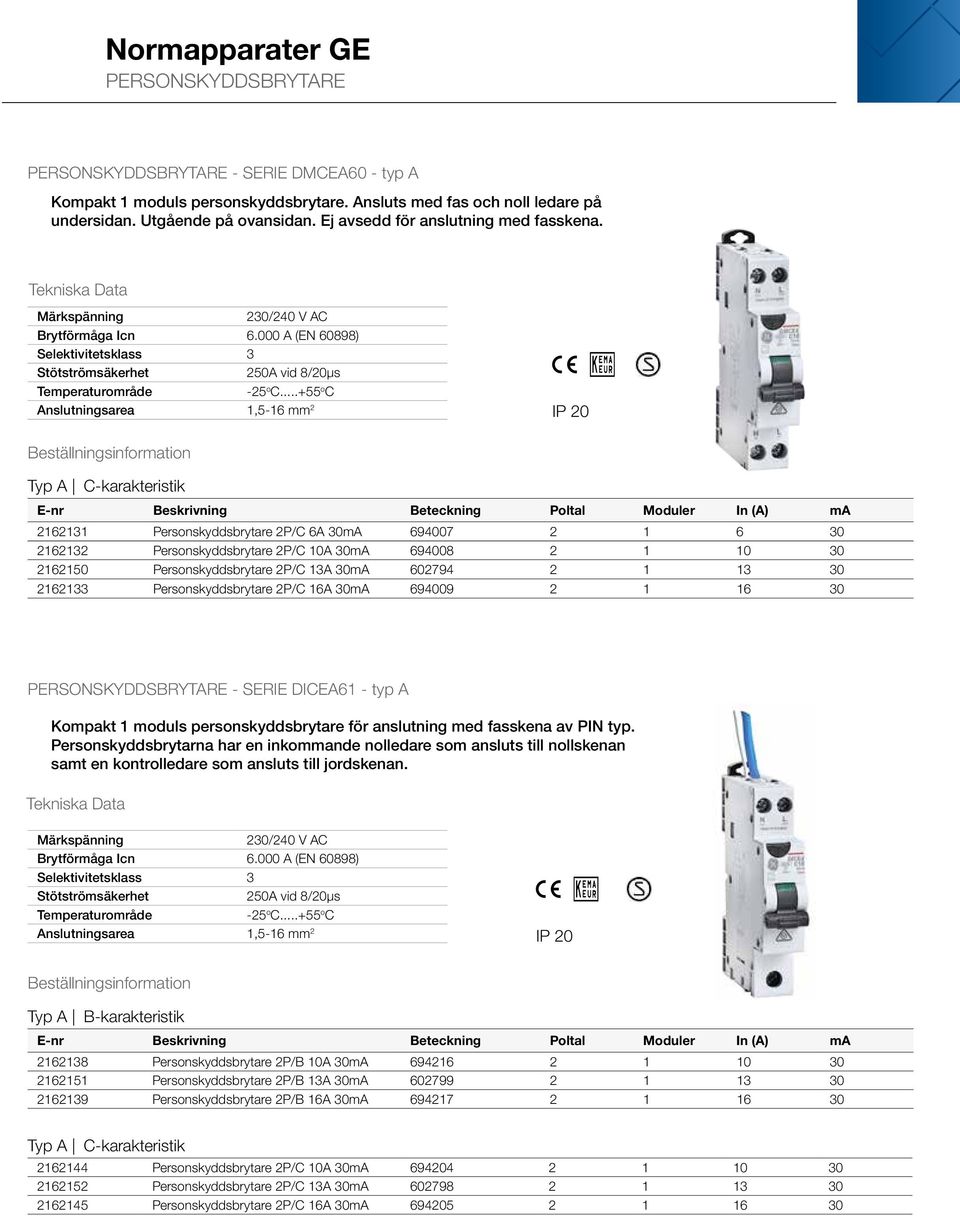

3 personskyddsbrytare PERSONSKYDDSBRYTARE - SERIE DMCEA60 - typ A Kompakt 1 moduls personskyddsbrytare. Ansluts med fas och noll ledare på undersidan. Utgående på ovansidan. Ej avsedd för anslutning med fasskena. Tekniska Data 230/240 V AC Brytförmåga Icn A (EN 60898) Stötströmsäkerhet 250A vid 8/20µs Temperaturområde -25 o C o C Anslutningsarea 1,5-16 mm 2 IP 20 Typ A C-karakteristik E-nr Beskrivning Beteckning Poltal Moduler In (A) ma Personskyddsbrytare 2P/C 6A 30mA Personskyddsbrytare 2P/C 10A 30mA Personskyddsbrytare 2P/C 13A 30mA Personskyddsbrytare 2P/C 16A 30mA PERSONSKYDDSBRYTARE - SERIE DICEA61 - typ A Kompakt 1 moduls personskyddsbrytare för anslutning med fasskena av PIN typ. Personskyddsbrytarna har en inkommande nolledare som ansluts till nollskenan samt en kontrolledare som ansluts till jordskenan. Tekniska Data 230/240 V AC Brytförmåga Icn A (EN 60898) Stötströmsäkerhet 250A vid 8/20µs Temperaturområde -25 o C o C Anslutningsarea 1,5-16 mm 2 IP 20 Typ A B-karakteristik E-nr Beskrivning Beteckning Poltal Moduler In (A) ma Personskyddsbrytare 2P/B 10A 30mA Personskyddsbrytare 2P/B 13A 30mA Personskyddsbrytare 2P/B 16A 30mA Typ A C-karakteristik Personskyddsbrytare 2P/C 10A 30mA Personskyddsbrytare 2P/C 13A 30mA Personskyddsbrytare 2P/C 16A 30mA

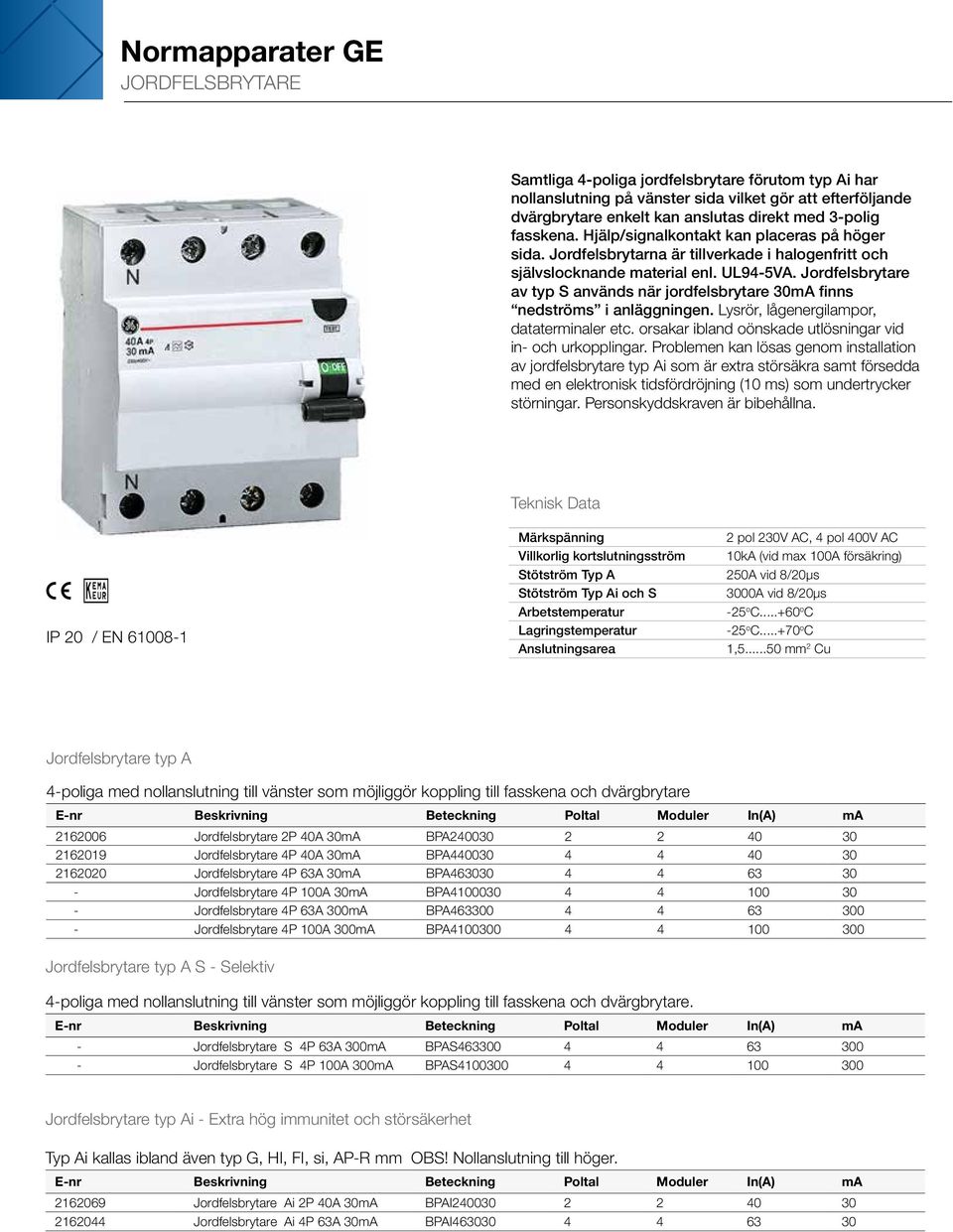

4 Jordfelsbrytare Samtliga 4-poliga jordfelsbrytare förutom typ Ai har nollanslutning på vänster sida vilket gör att efterföljande dvärgbrytare enkelt kan anslutas direkt med 3-polig fasskena. Hjälp/signalkontakt kan placeras på höger sida. Jordfelsbrytarna är tillverkade i halogenfritt och självslocknande material enl. UL94-5VA. Jordfelsbrytare av typ S används när jordfelsbrytare 30mA finns nedströms i anläggningen. Lysrör, lågenergilampor, dataterminaler etc. orsakar ibland oönskade utlösningar vid in- och urkopplingar. Problemen kan lösas genom installation av jordfelsbrytare typ Ai som är extra störsäkra samt försedda med en elektronisk tidsfördröjning (10 ms) som undertrycker störningar. Personskyddskraven är bibehållna. Teknisk Data IP 20 / EN Villkorlig kortslutningsström Stötström Typ A Stötström Typ Ai och S Arbetstemperatur Lagringstemperatur Anslutningsarea 2 pol 230V AC, 4 pol 400V AC 10kA (vid max 100A försäkring) 250A vid 8/20µs 3000A vid 8/20µs -25 o C o C -25 o C o C 1, mm 2 Cu Jordfelsbrytare typ A 4-poliga med nollanslutning till vänster som möjliggör koppling till fasskena och dvärgbrytare E-nr Beskrivning Beteckning Poltal Moduler In(A) ma Jordfelsbrytare 2P 40A 30mA BPA Jordfelsbrytare 4P 40A 30mA BPA Jordfelsbrytare 4P 63A 30mA BPA Jordfelsbrytare 4P 100A 30mA BPA Jordfelsbrytare 4P 63A 300mA BPA Jordfelsbrytare 4P 100A 300mA BPA Jordfelsbrytare typ A S - Selektiv 4-poliga med nollanslutning till vänster som möjliggör koppling till fasskena och dvärgbrytare. E-nr Beskrivning Beteckning Poltal Moduler In(A) ma - Jordfelsbrytare S 4P 63A 300mA BPAS Jordfelsbrytare S 4P 100A 300mA BPAS Jordfelsbrytare typ Ai - Extra hög immunitet och störsäkerhet Typ Ai kallas ibland även typ G, HI, FI, si, AP-R mm OBS! Nollanslutning till höger. E-nr Beskrivning Beteckning Poltal Moduler In(A) ma Jordfelsbrytare Ai 2P 40A 30mA BPAI Jordfelsbrytare Ai 4P 63A 30mA BPAI

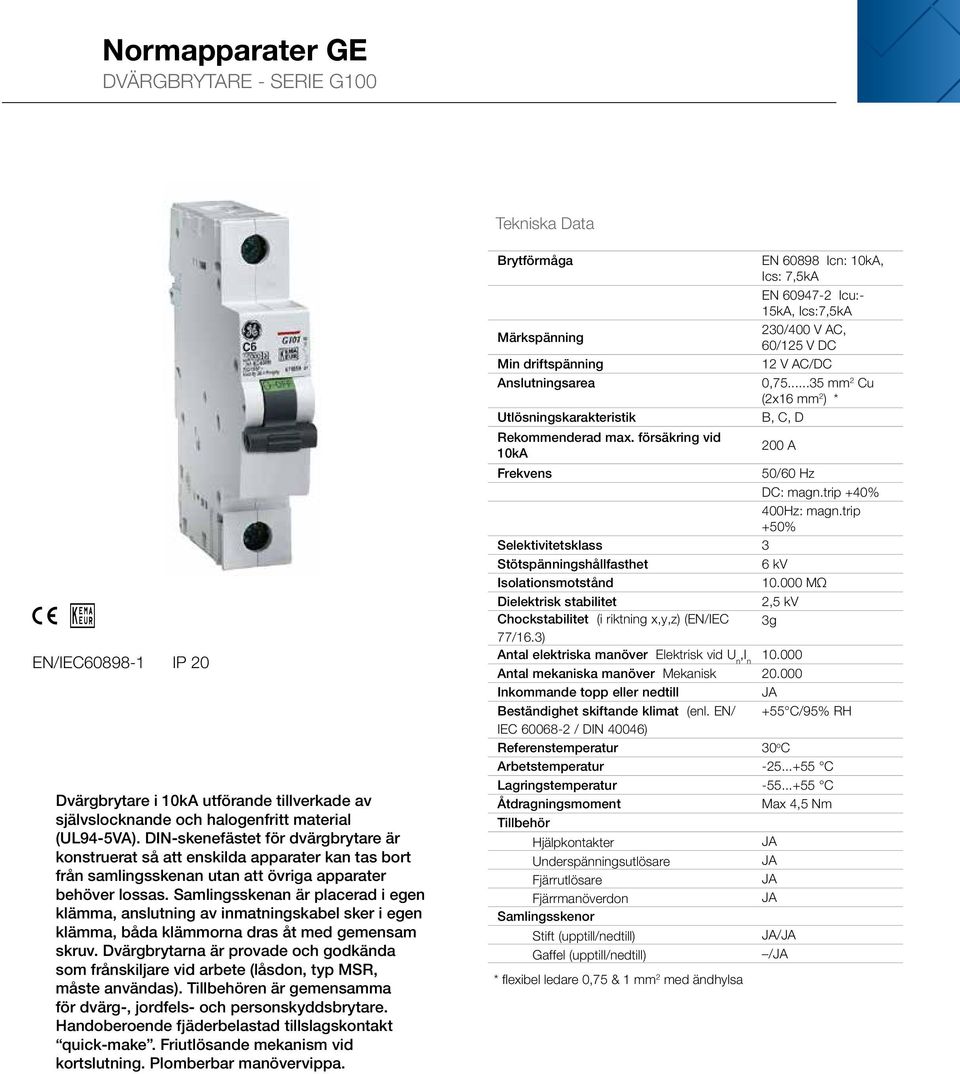

5 dvärgbrytare - serie g100 Tekniska Data EN/IEC IP 20 Dvärgbrytare i 10kA utförande tillverkade av självslocknande och halogenfritt material (UL94-5VA). DIN-skenefästet för dvärgbrytare är konstruerat så att enskilda apparater kan tas bort från samlingsskenan utan att övriga apparater behöver lossas. Samlingsskenan är placerad i egen klämma, anslutning av inmatningskabel sker i egen klämma, båda klämmorna dras åt med gemensam skruv. Dvärgbrytarna är provade och godkända som frånskiljare vid arbete (låsdon, typ MSR, måste användas). Tillbehören är gemensamma för dvärg-, jordfels- och personskyddsbrytare. Handoberoende fjäderbelastad tillslagskontakt quick-make. Friutlösande mekanism vid kortslutning. Plomberbar manövervippa. Brytförmåga Min driftspänning Anslutningsarea Utlösningskarakteristik Rekommenderad max. försäkring vid 10kA Frekvens EN Icn: 10kA, Ics: 7,5kA EN Icu:- 15kA, Ics:7,5kA 230/400 V AC, 60/125 V DC 12 V AC/DC 0, mm 2 Cu (2x16 mm 2 ) * B, C, D 200 A 50/60 Hz DC: magn.trip +40% 400Hz: magn.trip +50% Stötspänningshållfasthet 6 kv Isolationsmotstånd MΩ Dielektrisk stabilitet 2,5 kv Chockstabilitet (i riktning x,y,z) (EN/IEC 3g 77/16.3) Antal elektriska manöver Elektrisk vid U n,i n Antal mekaniska manöver Mekanisk Inkommande topp eller nedtill Beständighet skiftande klimat (enl. EN/ +55 C/95% RH IEC / DIN 40046) Referenstemperatur 30 o C Arbetstemperatur C Lagringstemperatur C Åtdragningsmoment Max 4,5 Nm Tillbehör Hjälpkontakter Underspänningsutlösare Fjärrutlösare Fjärrmanöverdon Samlingsskenor Stift (upptill/nedtill) / Gaffel (upptill/nedtill) / * flexibel ledare 0,75 & 1 mm 2 med ändhylsa

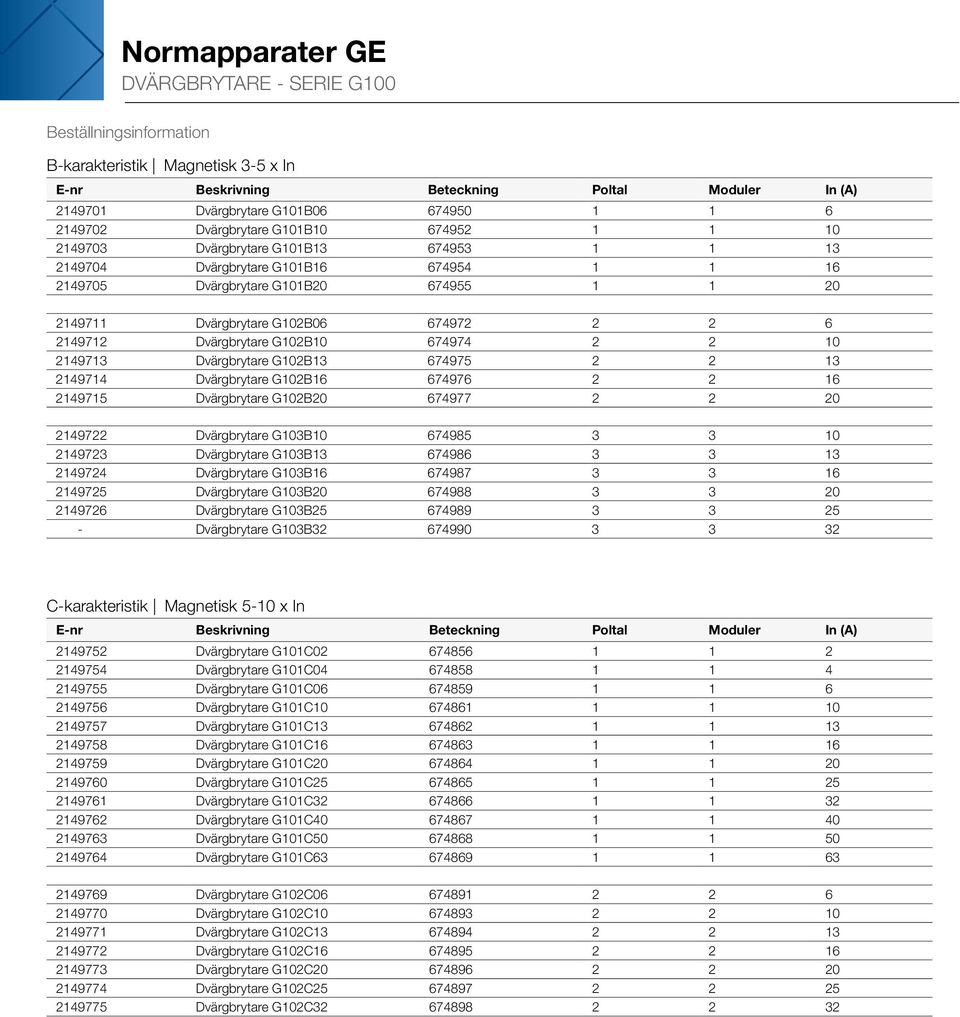

6 dvärgbrytare - serie g100 B-karakteristik Magnetisk 3-5 x In E-nr Beskrivning Beteckning Poltal Moduler In (A) Dvärgbrytare G101B Dvärgbrytare G101B Dvärgbrytare G101B Dvärgbrytare G101B Dvärgbrytare G101B Dvärgbrytare G102B Dvärgbrytare G102B Dvärgbrytare G102B Dvärgbrytare G102B Dvärgbrytare G102B Dvärgbrytare G103B Dvärgbrytare G103B Dvärgbrytare G103B Dvärgbrytare G103B Dvärgbrytare G103B Dvärgbrytare G103B C-karakteristik Magnetisk 5-10 x In E-nr Beskrivning Beteckning Poltal Moduler In (A) Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G101C Dvärgbrytare G102C Dvärgbrytare G102C Dvärgbrytare G102C Dvärgbrytare G102C Dvärgbrytare G102C Dvärgbrytare G102C Dvärgbrytare G102C

7 dvärgbrytare - serie g100 C-karakteristik Magnetisk 5-10 x In E-nr Beskrivning Beteckning Poltal Moduler In (A) Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G103C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C Dvärgbrytare G104C D-karakteristik Magnetisk x In E-nr Beskrivning Beteckning Poltal Moduler In (A) Dvärgbrytare G101D Dvärgbrytare G101D Dvärgbrytare G101D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D Dvärgbrytare G103D TILLBEHÖR för dvärgbrytare, jordfelsbrytare och personskyddsbrytare GE E-nr Beskrivning Beteckning Hjälp/signalkontakt * 1vxl, H/V montage, 0,5 mod Manöverspärr Låser Automatsäkringens vippa. Förses med hänglås samt manöverskylt för godkänd frånskiljning Shuntutlösare Gör det möjligt att via fjärrmanöver slå ifrån dvärgbrytare, personskyddsbrytare eller jordfelsbrytare. Manövreras med V AC eller 110V DC, 1 mod Underspänningsutlösare Löser ut t.ex. dvärgbrytare när spänning sjunkter till 115V AC, 1 mod Fjärrmanöverdon För fjärrmanöver av brytare. Manöver 230V AC, 3 mod CASH MSR TELEL2 TELU230 TELEMP * Hjälpkontakt H Kontakten följer vipparmens rörelse (till/från) oavsett handmanövrerat eller utlöst skydd Signalkontakt S ändrar kontaktläge endast vid utlöst skydd

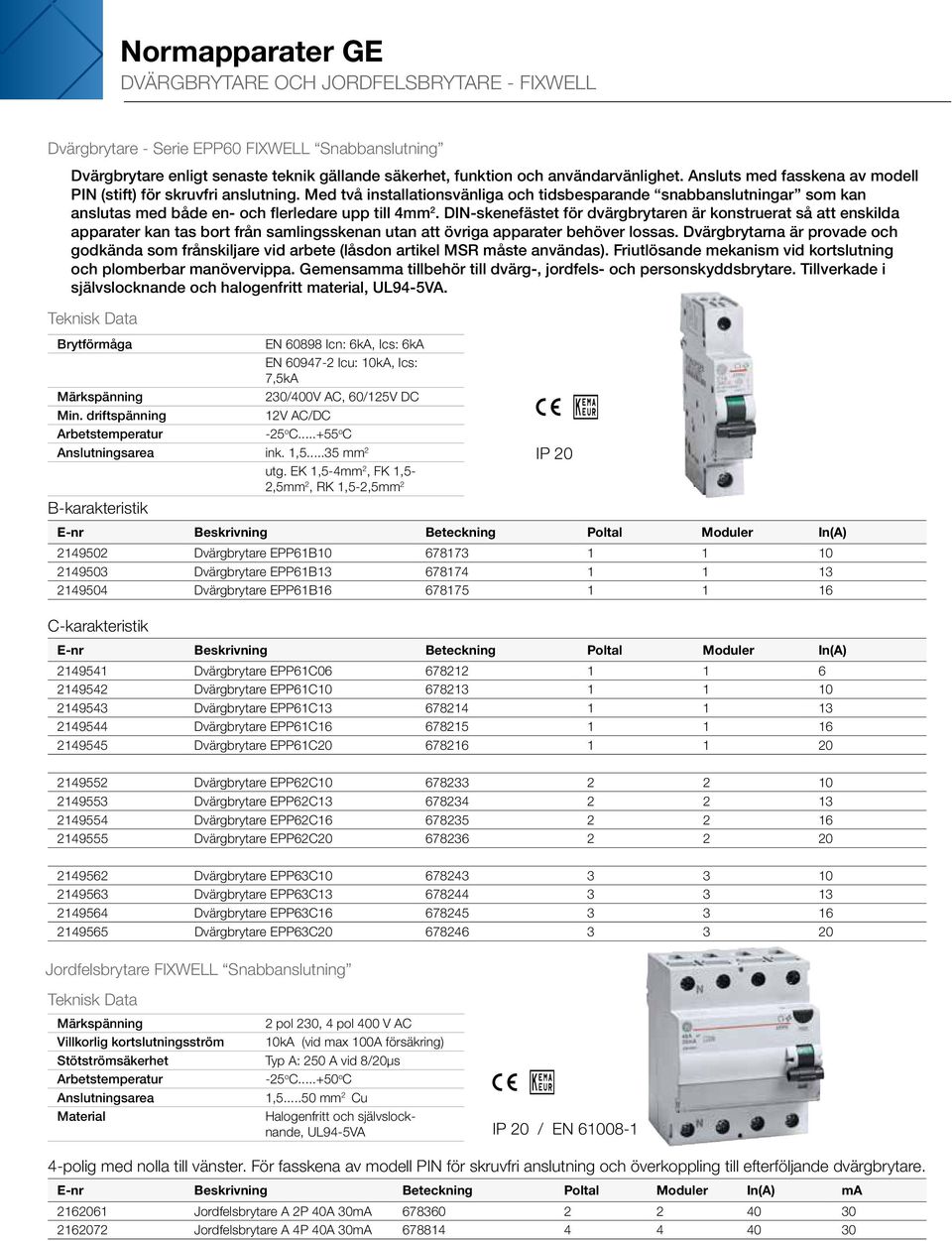

8 Dvärgbrytare och jordfelsbrytare - fixwell Dvärgbrytare - Serie EPP60 FIXWELL Snabbanslutning Dvärgbrytare enligt senaste teknik gällande säkerhet, funktion och användarvänlighet. Ansluts med fasskena av modell PIN (stift) för skruvfri anslutning. Med två installationsvänliga och tidsbesparande snabbanslutningar som kan anslutas med både en- och flerledare upp till 4mm 2. DIN-skenefästet för dvärgbrytaren är konstruerat så att enskilda apparater kan tas bort från samlingsskenan utan att övriga apparater behöver lossas. Dvärgbrytarna är provade och godkända som frånskiljare vid arbete (låsdon artikel MSR måste användas). Friutlösande mekanism vid kortslutning och plomberbar manövervippa. Gemensamma tillbehör till dvärg-, jordfels- och personskyddsbrytare. Tillverkade i självslocknande och halogenfritt material, UL94-5VA. Teknisk Data Brytförmåga EN Icn: 6kA, Ics: 6kA EN Icu: 10kA, Ics: 7,5kA 230/400V AC, 60/125V DC Min. driftspänning 12V AC/DC Arbetstemperatur -25 o C o C Anslutningsarea ink. 1, mm 2 utg. EK 1,5-4mm 2, FK 1,5-2,5mm 2, RK 1,5-2,5mm 2 B-karakteristik IP 20 E-nr Beskrivning Beteckning Poltal Moduler In(A) Dvärgbrytare EPP61B Dvärgbrytare EPP61B Dvärgbrytare EPP61B C-karakteristik E-nr Beskrivning Beteckning Poltal Moduler In(A) Dvärgbrytare EPP61C Dvärgbrytare EPP61C Dvärgbrytare EPP61C Dvärgbrytare EPP61C Dvärgbrytare EPP61C Dvärgbrytare EPP62C Dvärgbrytare EPP62C Dvärgbrytare EPP62C Dvärgbrytare EPP62C Dvärgbrytare EPP63C Dvärgbrytare EPP63C Dvärgbrytare EPP63C Dvärgbrytare EPP63C Jordfelsbrytare FIXWELL Snabbanslutning Teknisk Data Villkorlig kortslutningsström Stötströmsäkerhet Arbetstemperatur Anslutningsarea Material 2 pol 230, 4 pol 400 V AC 10kA (vid max 100A försäkring) Typ A: 250 A vid 8/20µs -25 o C o C 1, mm 2 Cu Halogenfritt och självslocknande, UL94-5VA IP 20 / EN polig med nolla till vänster. För fasskena av modell PIN för skruvfri anslutning och överkoppling till efterföljande dvärgbrytare. E-nr Beskrivning Beteckning Poltal Moduler In(A) ma Jordfelsbrytare A 2P 40A 30mA Jordfelsbrytare A 4P 40A 30mA
