1 GE Industrial Solutions Nyhet ElfaPlus Fixwell Perfekt anslutning av dvärgbrytare och jordfelsbrytare utan verktyg på bara några sekunder! GE imagination at work

2

3 Õversikt Tekniska data Dvärgbrytare Dvärgbrytare - Serie EPP60 Dvärgbrytare - Serie EPP100 Översikt tekniska data jordfelsbrytare Jordfelsbrytare - Serie FPP Tillbehör till dvärgbrytare Serie EP och Serie EPP Hjälpkontakter - Serie CA Fjärrutlösare - Tele L Nollspänningsutlösare - Tele U PBS - Skyddsbrytare Motorkontaktor - Tele MP VBS - fasskensystem Måttskisser Sökregister 1

4 Skruvlös och plu Den nya serien ElfaPlus Fixw ell Skruvlös kontakt Alla Fixwell dvärgbrytare mellan 6A till 20A är utrustade med 2 skruvlösa kontakter per pol för utgående Snabbanslutning garanterar Kraften i anslutningen är permanent större än med traditionell anslutning Nyhet 2008 Lättarbetad Åtdragning och borttagning med hjälp av skruvar är historia! Koppla in kabeln för att ansluta, frigör den genom att trycka på knappen. Det kan inte vara enklare. 100 % snabbanslutning på utgående upp till 20A 100 % snabbanslutning på undersidan vid användning av GE s fasskenor upp till 63A 100 % verktygsfri installation 100 % säker installation 2

5 g-in dvärgbrytare och jordfelsbrytare. Anslutning med hjälp av GE`s standard fasskenor Klicka på och klicka av en samlingsskena med ett enkelt handgrepp Enkel montering av dvärgbrytare GE`s standard fasskenor kan användas till alla produkter från ElfaPlus serien Skruvlös anslutning Alla Fixwell dvärgbrytare och jordfelsbrytare har skruvlös anslutning på inkommande sidan 3

6 Enkel, snabb oc Hur du installerar dvärgbrytare och jordfelsbrytare utan verktyg på bara några sekunder. Fixwell dvärgbrytare och jordfelsbrytare är den senaste produkten i GE`s breda produktsortiment. Fixwell är framtagen för att spara tid vid installation till ett minimum. Skruvlös installation garanterar säker installation direkt. Fixwell går att komplettera med GE`s breda produktsortiment av tillbehör för dvärgbrytare och jordfelsbrytare. Nyhet New timme blir 30 min 50% tidsbesparing jämfört med att använda skruvmejsel 30 % tidsbesparing jämfört med att använda skruvdragare Skruvlös anslutning Alla Fixwell dvärgbrytare och jordfelsbrytare går att ansluta skruvlöst på inkommande sidan med hjälp av GE`s standard fasskenor. Klicka på och klicka av med ett enkelt handgrepp. Det finns inget behov av tidskrävande åtdragning längre. Infasnings anordning Integrerad styrkanal gör det möjligt att enkelt skjuta in kabeln i den skruvfria kontakten, även i förhållanden med svagt ljus. Enkel borttagning från DIN-skena Up till 63A Användarvänlig Fastställ den skalade kabelns perfekta längd (14 mm) med det integrerade mätverktyget. 4

7 h säker Up till 20A Säkert från första stund Skjut in kabeln i kontakten tills det tar emot. Vid den här tidpunkten är kabeln i perfekt läge. Ingen extra åtdragning krävs. Del av familjen Fixwell dvärgbrytare och jordfelsbrytare passar perfekt i ElfaPlus sortiment och är kompatibla med alla tillbehör från ElfaPlus Entrådig och flertrådig kabel Du avgör själv: entrådig eller flertrådig kabel från 1 upp till 4 mm². Det spelar ingen roll eftersom våra Fixwell TM dvärgbrytare klarar båda! Inga kabelhylsor behövs. plug& play Tillförlitlig anslutning Det unika konceptet med våra skruvlösa kontakter garanterar att de klarar permanent utdragskraft, mycket högre än vad som krävs i standarderna. Anslutningskontaktens stabilitet under tidens gång garanteras. Du kan lita på oss.

8 Tekniska data Dvärgbrytare Serie EPP60 EPP100 Kretsskydd - Dvärgbrytare Serie EPP60 EPP100 Standarder IEC/EN IEC/EN Utlösningskarakteristik B,C B,C Nominell ström (1) A Referenstemperatur C Antal poler (delningsenhet) 1/1P+N/2/3/3P+N/4P 1/2/3/3P+N/4P Neutral ledare skyddad m. säkring ja ja Snabb anslutning ja ja Märkspänning (Un) AC 1P V 240/ /415 1P+N V P V P/3P+N/4P V DC 1P (2) VDC P (i serie) (2) VDC Frekvens Hz 50 till till 60 Vid likström Hz DC: DC: magn.utlösning +40% magn.utlösning +40% Hz 400 Hz: 400 Hz: magn.utlösning +50% magn.utlösning + 50 % Max spänning (Ubmax) mellan två ledare V 250/440; 53/120 DC 250/440; 53/120 DC Lägsta spänning (Ubmin) V 12; 12 DC 12; 12 DC Selektivitetsklass (IEC/EN ) 3 3 Frånskiljare funktion EN ja ja Isoleringsspänning Miljöklass 2 V Miljöklass 3 V Testspänning impulsmotstånd kv 6 6 Isoleringsmotstånd MÙ Dielektrisk stabilitet kv 2,5 2,5 Vibrationstålighet (i riktning x, y och z) (IEC 77/16,3 3g 3g Brytningslivslängd elektrisk vid Un, In mekanisk Utnyttjandekategori (EN ) A A Kapslingsklass (utanför/inom kapsel) IP20/IP40 IP20/IP40 Självutlösningsgrad (acc. till UL94) V2 V2 Tropikskydd (acc. enligt EN / DIN 40046) C/RH +55 C / 95%RH +55 C / 95%RH Temperaturområde (3) C -25/+55-25/+55 Förvaringstemperatur C -55/+55-55/+55 Terminalkapacitet se sidan 10 se sidan 12 Tilläggsenhet (sidoansluten) Hjälpkontakter CA ja ja Tele U (4) ja ja Tele L (4) ja ja Tele Mp (4) ja ja PBS (4) ja ja Samlingsskenor i botten Stift ja ja Gaffel nej nej Tillbehör ja ja Dimensioner, vikter, förpackning (HxDxB) per pol mm 88,4 x 68 x 18 88,4 x 68 x 18 Vikt/pol g Förpackning poler Godkännanden (5) VDE-KEMA-CEBEC VDE-KEMA-CEBEC CE-märkning ja ja (1) Märkström sänks som vanligt som en funktion av installationsförhållanden. (2) Preferensvärden på märkstyrspänning (EN/IEC ): 24 VDC, 48 VDC, 110 VDC, 125 VDC, 220 VDC, 250 VDC. (3) Med skenmontage: -25/+50 C (4) Endast ytterst i raden. Inga genomgående samlingsskena tillåts. (5) Godkännanden av 4P-utförande väntas. 6

9 Anslutningskapacitet Övre anslutningar Märkningar 6A till 16A: Märkningar 20A till 63A: Skruvlös Snabbkopplingar (Max. 2 ledare) Enkelledare (min/max) mm² 2 x (1/4) (1) 1/35 Flexibel ledare (min/max) mm² 2 x (1,5/4) (1) 0,75/ 25 Rekommenderat vridmoment Nm - 2,5 Maximalt vridmoment Nm - 4,5 (3) Undre flatstiftanslutningar Undre anslutningar Märkningar 6 A till 63 A: Märkningar 6 A till 63 A: Undre hylsa anslutningar (2) Enkelledare (min/max) mm² 1/25 För insättning av GE fasskena Flexibel ledare (min/max) mm² 0,75/16 för stift eller andra märken med Rekommenderat vridmoment Nm 2,5 följande dimensioner: Maximalt vridmoment Nm 4,5 Längd = 11,5 ±0,2mm Bredd = 4 ±0,2 mm Tjocklek = 1,5 ±0,05 mm Hörns min. radie = 0,3 mm Specifikationer stiftskena (1) De övre snabbkopplingarna består av två separata anslutningar. Du kan ansluta en enkel- eller flexibel ledare i varje anslutning. Den avisolerade kabeln (isolering avlägsnas till lämplig längd) skall tryckas in i snabbkopplingen (Bild 5), anslutningarna accepterar inte kablar med kabelhylsa. För flexibla ledare rekommenderar vi att man tvinna ledarna och när man ansluter dem att man trycker in tryckknappen. För att ta ur kabeln tryck in tryckknappen på dvärgbrytaren samtidigt som kabeln försiktigt dras ut (Bild 6). (2) Bottenanslutningarna har även snabbkopplingar för kablar för matning av andra rader/anordningar, begränsat till anordningens märkström. (3) Dvärgbrytarna är förberedda för fasskenor av stift som ger inkommande försörjning till flera enheter på inkommande sidan. Inte avsedd för någon annan ledare med eller utan kabelflänsar eller kabelanslutningar. Tjocklek thickness = 1,5 ± 0,05 mm 17,8 mm +-0,2 4 mm +-0,2 L1 L2 L3 L1 L2 L3 Hörnradie corner radius = = min. 0,3 mm 11,5 mm +-0,2 Tekniska data - Dvärgbrytare Hur fasskenan monteras i enheter 14 mm 1. Montera först enheter för 2, 3 eller 4 poler på DIN-skenan längst ut till vänster i raden 2. Passa in fasskenan på dvärgbrytarna 3. Montera en dvärgbrytare längst ut till höger på DINskenan och anslut den till fasskenan 4. Montera sedan en efter en de återstående dvärgbrytarna genom att först dra ner de gråa clipsen, sätta in fasskenan i dvärgbrytaren och sedan lås clipsen på varje enhet. Enkelt att montera bort från DIN-skena 5. Avlägsna slutligen 14mm på varje ledare och sätt in dem en efter en i de övre snabbkopplingarna. 6. För urkoppling av den utgående ledaren 7

10 Kortslutningskapacitet Serie EPP60 EPP100 Kretsskydd - Dvärgbrytare Kortslutningskapacitet AC (ka) IEC/EN Icn 1P 230/400V P+N 230V P 230/400V P/3P+N/4P 230/400V 6 10 Ics (matning) 100% Icu 75% Icu IEC/EN Icu (max.) 1P 127V V V 3 4 1P+N/2P 127V V P 415V P/3P+N/4P 240V V V 6 10 Ics (matning) 75% Icu 50% Icu Kortslutningskapacitet DC (ka) IEC/EN Icu (max.) 1P 60V V V - - 2P 125V V - - Ics (matning) 100% Icu 100% Icu Karakteristik enligt IEC/EN Dvärgbrytare (MBC) är avsedda som skydd för ledningsinstallationer mot både överbelastningar och kortslutningar i hem och kommersiella ledningsinstallationer. De är konstruerade så att de kan handhas även av outbildad personal Utlösningskarakteristikkurvor (EN/IEC ) Magnetisk utlösning Ett elektromagnetssystem som är utfört med ett magnetkärnblock säkrar ofördröjd utlösning av brytkontakterna vid en kortslutning. Standarden skiljer mellan två olika typer beroende av strömmen för momentan utlösning: typ B och C. lcn Test Tripping Applikationer (A) ström time B 3 x ln 0,1 < t < 45s (In 32A) Endast resistiva laster såsom: 0,1 < t < 90s (In > 32A) - elektrisk uppvärmning 5 x ln t < 0,1s - vattenvärmare - ugnar C 5 x ln 0,1 < t < 15s (In 32A) Vanligtvis laster såsom: 0,1 < t < 30s (In > 32A) - belysning 10 x ln t < 0,1s - uttag - små motorer Termisk utlösning (Utlösning vid överbelastning) Vid en överbelastningsström initieras utlösningen av brytkontakterna genom en bimetall. Standarden definierar skalan av utlösningar vid specifika överbelastningsvärden. Omgivningens referenstemperatur är 30 C. Test ström Utlösning tid 1,13 x ln t 1h (ln 63A) t 2h (ln > 63A) 1,45 x ln t < 1h (ln 63A) t < 2h (ln > 63A) 2,55 x ln 1s < t < 60s (ln 32A) 1 s < t < 120s (ln > 32A) 8

11 Påverkan av omgivningsluftens temperatur på märkströmmen Utlösningsström som en funktion av frekvensen Det maximala värdet på den ström som kan gå igenom en dvärgbrytare beror på dvärgbrytarens nominella ström, ledarens area såväl som omgivningsluftens temperatur. De värden som visas i nedanstående tabell är för enheter i fri luft. För enheter som installerats med andra moduler i samma gruppcentral, skall en korrektionsfaktor (K) användas relativt dvärgbrytarens monteringsplats, omgivningstemperaturen och antalet huvudkretsar i installationen (EN ): Antal enheter 2 eller 3 0,9 4 eller 5 0,8 6 till 9 0,7 > 10 0,6 Räkneexempel Inom en gruppcentral som består av 8st dvärgbrytare 2-pol 16A kar C med en drifttemperatur på 45 C, som är den högsta temperatur dvärgbrytaren kan arbeta i utan oönskad utlösning. K Alla dvärgbrytare är konstruerade att arbeta inom frekvenserna Hz, varför drift vid andra värden måste övervägas med hänsyn till variationerna i utlösningskarakteristiken. Terminalutlösningen ändras inte med varierande frekvens men det magnetiska utlösningsvärdet kan bli upp till 50 % högre än de vid Hz. För likström är den magnetiska utlösningen 50 % högre. Utlösningsströmmens variationer 60Hz 100Hz 200Hz 300Hz 400Hz 1 1,1 1,2 1,4 1,5 Effektförluster Effektförlusterna beräknas genom mätning av spänningsfallet mellan enhetens ingående och utgående anslutningar vid märkström. Tekniska data - Dvärgbrytare Beräkning Korrektionsfaktorn K=0,7 för användning i en installation med 8st dvärgbrytare: 16 A x 0,7= 11,2 A Då dvärgbrytaren arbetar i 45 C skall en annan faktor (90 % = 0,9) användas: In vid 45 C = In vid 30 C x 0,9 = 11,2A x 0,9 = 10,1 A Den termiska kalibreringen av dvärgbrytaren utfördes vid en omgivningstemperatur på 30 C. Omgivningstemperaturer som avviker från 30 C påverkar bimetallen vilket leder till tidigare eller senare termisk utlösning. Effektförluster per pol Serie EPP In (A) Spänningsfall (V) Effektförlust Pw (W) Resistans Z (mohm) 0,5 2,23 1, ,00 1 1,27 1, ,00 2 0,62 1,24 310,00 3 0,52 1,56 173,00 4 0,37 1,49 93,00 6 0,26 1,57 43,60 8 0,16 1,24 19, ,16 1,56 15, ,16 2,01 11, ,16 2,57 10, ,14 2,76 6, ,13 3,19 5, ,10 3,07 3, ,10 4,00 2, ,09 4,50 1, ,08 5,16 1,30 9

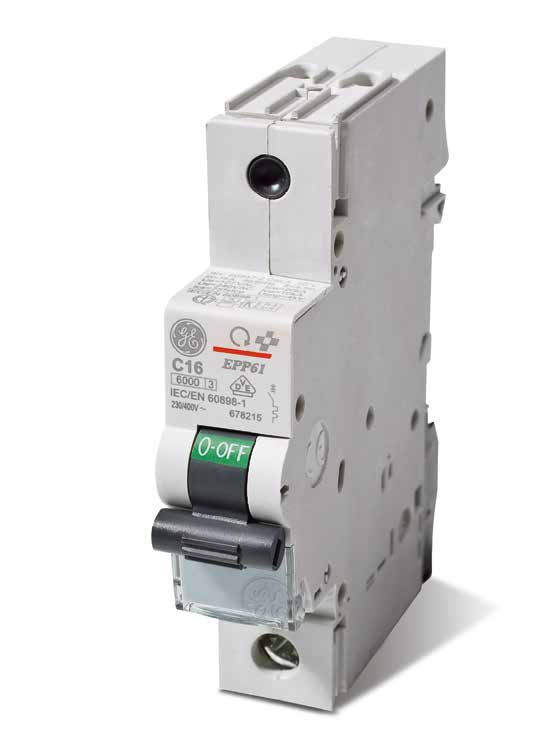

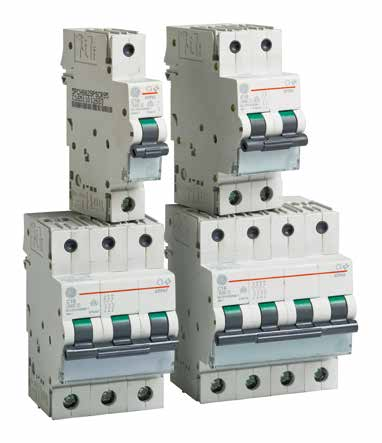

12 Dvärgbrytare Serie EPP60 Kretsskydd - Dvärgbrytare Applikationer Prestanda IEC/EN IEC/EN ka Godkännande/Märkning Termisk inställning In (A) 6-63 Märkspänning AC Un (V) 240/415 Lägsta driftspänning UB min (V) 12, 12 DC Utlösningskarakteristik B,C Mekanisk/elektrisk Livslängd 20000/10000 Klimatbeständighet acc. till IEC % RH vid 55 C Anslutningskapacitet Flexibel/enkel ledare (mm 2 ) Antal Poler (delningsenhet) 1/1P+N/2/3/3P+N/4P Vikt (g/pol) 125 Skruvlös anslutning Tilläggsenheter Hjálpkontakter (1) Motorkontaktor (2) (1) Serie CA - Tele L - Tele U - PBS (2) Endast ett tillägg i slutet av stiftskenan Kortslutningskapacitet AC acc. IEC/EN Poler V Icn/lcs (ka) 1 230/400 6 AC acc. IEC/EN Poler V Icu (ka) N, , DC acc. IEC/EN Poler Un (V ) Icu (ka)/ics (ka) (1) lcs= 75% lcu 10

13 Serie EPP60 - karakteristik B och C B In (A) Kat. Nr. E-nr/Ref. Nr. Kat. Nr. Ref. Nr. Förpackn. 1P 6 EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C EPP61B EPP61C C 1P+N 6 - EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC P 6 EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C EPP62B EPP62C Serie EPP60 3P 6 EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C EPP63B EPP63C P+N 6 EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC EPP63NB EPP63NC P (1) 6 EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C EPP64B EPP64C (1) Godkännande sökt SKRUVLÖS övre anslutningar In=6 till 20A 11

14 Dvärgbrytare Serie EPP100 Kretsskydd - Dvärgbrytare Applikationer Prestanda IEC/EN IEC/EN ka Godkännande/Märkning Skruvlös anslutning Tilläggsenheter Hjálpkontakter (1) Motorkontaktor (2) (3) Endast ett tillägg i slutet av stiftskenan Termisk inställning In (A) 6-63 Märkspänning AC Un (V) 240/415 Lägsta driftspänning UB min (V) 12, 12 DC Utlösningskarakteristik B,C Mekanisk/elektrisk Livslängd 20000/10000 Klimatbeständighet acc. till IEC % RH vid 55 C Anslutningskapacitet Flexibel/enkel ledare (mm 2 ) Antal Poler (delningsenhet) 1/2/3/3P+N/4P Vikt (g/pol) 125 Kortslutningskapacitet AC acc. IEC/EN Poler V Icn (ka) (1) / AC acc. IEC/EN Poler V Icu (ka) (2) N, , DC acc. IEC/EN Poler Un (V ) Icu (ka)/ics (ka) (1) lcs= 75% lcn (2) lcs= 50% lcu 12

15 Serie EPP100 - karakteristik B och C B In (A) Kat. Nr. Ref. Nr. Kat. Nr. Ref. Nr. Förpackn. 1P 6 EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C EPP101B EPP101C C 2P 6 EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C EPP102B EPP102C P 6 EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C EPP103B EPP103C Serie EPP100 3P+N 6 EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC EPP103NB EPP103NC P (1) 6 EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C EPP104B EPP104C (1) Godkännande sökt SKRUVLÖS övre anslutningar In=6 till 20A 13

16 Personskydd - Jordfelsbrytare Översikt tekniska data jordfelsbrytare Serie FPP Standard EN Utlösningskarakteristik A, S Utlösningstid vid I n Momentant ms <40 Selektivt ms >150 Märkström (1) A 25,40,63 Märkfelström (I n) ma 30,100,300 Kalibreringstemperatur C 30 Antal poler 1 Märkspänning (Un) 2P AC V 240 4P AC V 415 Frekvens Hz 50/60 Max. spänning (Ubmax) V 2P=265 / 4P=455 Lägsta spänning (Ubmin) V 2P=110 / 4P=190 Inmatning Upptill/nedtill Brytförmåga (Im) A 500 (eller 10xIn) Felström brytförmåga (I m) A 500 (eller 10xIn) Nätkortslutningsström (Inc) A säkring 100 A Prospektiv felström vid kortslutning (I c) A Avskiljarfunktion ja Isoleringsklass Provspänning V (DC) 500 Stötspänning (1,2/50 ms) kv 8 Isoleringsmotstånd (mω) 1000 Dielektrisk hållfasthet V 2500 Stöttålighet (i riktning x, y och z) (IEC 60077/ g, 18 stötar 5 ms Vibrationshållfasthet (i riktning x, y och z IEC ) 1,5 g, 30 min, 0 80 Hz Hållbarhet elektrisk vid Un, In mekanisk vid Un, In Skyddsklass (elektrisk kapslings utsida/insida) IP20 / IP40 Självutlösningsgrad (acc. till UL94) V2 Tropikskydd (acc. enligt EN / DIN 40046) C/RH +55/95% Miljöklass (acc. IEC ) 3 Temperaturområde (2) Förvaringstemperatur C Anslutningskapacitet se sidan 16 Tillbehör (sidoansluten) Extra kontakter CA ja Tele U (3) ja Tele L (3) ja Tele M (3) ja PBS (3) ja Samlingsskenor i botten Stift ja Gaffel nej Tillbehör ja Dimensioner, vikter, förpackning Antal poler 2/4 (HxDxB) 2P/4P mm 88x68x36/73,2 Vikt g 2P=248 / 4P=364 Förpackning 2P=1/6 / 4P=1/3 Godkännande VDE-KEMA-CEBEC CE-märkning ja (1) Märkström sänks som vanligt som en funktion av installationsförhållanden. (2) Med skenmontage: -25/+50 C (3) Med skenmontage endast längst till höger i varje rad. Inga genomgående skenstift tillåts. 14

17 Anslutningskapacitet Övre anslutningar Märkningar 25A, 40A och 63 A Snabbkopplingar Enkelledare (min/max) mm² 1,5/50 Flexibel ledare (min/max) mm² 1,5/35 Rekommenderat vridmoment Nm 2,5 Maximalt vridmoment Nm 5 Undre anslutningar Märkningar 25A, 40A och 63 A Märkningar 25 A, 40 A och 63 A Snabbkopplingar (1) Flatstiftanslutningar (2) Enkelledare (min/max) mm² 1/25 För montering av GEs stiftskenor, Flexibel ledare (min/max) mm² 0,75/16 eller andra märken med följande Rekommenderat vridmoment Nm 2,5 dimensioner: Maximalt vridmoment Nm 4,5 Längd = 11,5 ±0,2mm Bredd = 4 ±0,2 mm Tjocklek = 1,5 ±0,05 mm Hörns min. radie = 0,3 mm Specifikationer stiftskena thickness Tjocklek = 1,5 ± 0,05 mm L1 L2 L3 L1 L2 L3 (1) Bottenanslutningarna har även snabbkopplingar för kablar för matning av andra rader/enheter, begränsat till enhetens märkström. (2) Plug-in fönsteranslutningar är bara förberedda för stiftskenor som ger inkommande försörjning till flera enheter från undersidan. Inte avsedd för någon annan ledare med eller utan kabelflänsar eller kabelanslutningar. 17,8 mm +-0,2 4 mm +-0,2 Hörnradie corner radius = = min. 0,3 mm 11,5 mm +-0,2 Tekniska data - Jordfelsbrytare Hur fasskenan monteras i enheter 14 mm 1. Montera först enheter för 2, 3 eller 4 poler på DIN-skenan längst ut till vänster i raden 2. Passa in stiftskenan på nämnda enheter 3. Montera en enhet längst ut till höger på DIN-skenan och passa in samlingsskenan i de undre anslutningarna 4. Montera sedan en efter en de återstående polerna genom att först dra ner de gråa clipsen, sätta in stiftskenorna i enheterna och sedan låsa clipsen på varje enhet. Enkelt att montera bort från DIN-skena 15

18 Jordfelsbrytare Personskydd - Jordfelsbrytare Applikationer Serie FPP Prestanda EN/IEC Typ A Typ S S Godkännande/Märkning Tilläggsenheter Termisk inställning In (A) 25, 40, 63 Residual ström I n (ma) 30, 100, 300 Märkspänning AC Un (V) 2P: 240 4P: 415 Lägsta driftspänning UBmin (V) 2P: 110 4P: 190 Mekanisk/elektrisk Livslängd 20000/10000 Klimatbeständighet acc. till EN/IEC /2-30 och DIN %RH vid 55 C Terminal capacity flexible/rigid cable (mm 2 ) Antal Poler (delningsenhet) 2, 4 Motstånd mot oönskad utlösning Typ A Typ S Omgivningstemperatur ( C) Vikt (g) 2P: 248 4P: 364 Hjálpkontakter Kortslutningskapacitet Motordrift (1) Acc. EN/IEC Kapacitet slutning och brytning Im = 500A Residual Kapacitet slutning och brytningi m 500A från 16 upp till 40A I m = 10In från 63 upp till 100A Kortslutningskapacitet Inc = 10000A vid 240/415V säkring 80A gg (1) Endast till höger på stiftskenan 16

19 Skenmontage 1/2 3/4 2/1 4/3 1/2 3/4 5/6 N 2/1 4/3 6/5 N 1/2 3/4 Serie FPP - Typ A 30 ma 100 ma 300 ma In (A) Kat. Nr. E-Nr./Ref. Nr. Kat. Nr. Ref. Nr. Kat. Nr. E-Nr./Ref. Nr. Förpackn. 2P 25 FPPA225/ FPPA225/ FPPA225/ FPPA240/ FPPA240/ FPPA240/ FPPA263/ FPPA263/ FPPA263/ P 25 FPPA425/ FPPA425/ FPPA425/ FPPA440/ FPPA440/ FPPA440/ FPPA463/ FPPA463/ FPPA463/ FPPA440/ (1) Serie FPP - Typ S S 300 ma In (A) Kat. Nr Ref. Nr. Förpackn. 2P 40 FPPS240/ FPPS263/ Tekniska data - Jordfelsbrytare 2/1 4/3 1/2 3/4 5/6 N 4P 40 FPPS440/ FPPS463/ /1 4/3 6/5 N (1) Jordfelsbrytare med nolla till vãnster 17

20 Tillbehör till dvärgbrytare Serie EP och Serie EPP Kat. Nr. Ref. Nr. Förpackn. Plomberskiva Plombering av Drãrgbrytare EPP ör Serie EP för 4P och EPP Tillbehör till dvärgbrytare Hänglåsbeslag För hänglås i läge TILL och FRÅN, Ø hänglås 5 mm KS Distans 1/2 modul PLS-SP

21 Hjälpkontakter (1) Serie CA Hjälpkontakter CA H med växlingskontakt monteras vid sidan av dvärgbrytaren och signalerar huvudbrytkontakternas position. Kan anslutas på båda sidor om dvärgbrytare Version med guldkontakter, tillgängliga för applikationer med låg ström såväl som låg spänning. Upp till 4 CA-enheter kan kopplas till vänster och höger. Tillåter passage av fasskenor, stift och gaffel, upptill och nertill, bara ändra läget på tillsatsernas sockel. Applikationer Prestanda Kontakter 1 Märkström In (A) 5 Märkspänning AC Un (V) 240 Elektrisk uthållighet Anslutningskapacitet mjuk/enkelledare (mm²) 2,5 Vikt (g) 70 Tillbehör Godkännande/Märkning Koppling Kopplingsbar Användning Hjälpkontakterna är enheter som kan användas med skyddsanordningar. Med CA H kan information om skyddsanordningarna övervakas på distans. Hjälpkontakt CA H (funktion H) Ger skyddsanordningens status ÖPPEN/SLUTEN. Signal- eller hjälpkontakt CA S/H, CA S/H (funktion S/H) Detta tillbehör kan fungera som hjälpkontakt (funktion H) eller som signalkontakt (funktion S). Användaren kan ändra funktionen vid installationen. Använd som signalkontakt (funktion S) ger den information om dvärgbrytaren överbelastning eller kortslutning från dvärgbrytare, jordströmsutlösning från jordfelsbrytare. Enheten har en testknapp på framsidan som kan simulera funktionen (agera som funktion H eller S) Återställningsknapp för kontakterna (funktion S) Utlösningssignal på framsidan (funktion S) (1) Gemensamt för serie ElfaPlus och ElfaPlus Fixwell TM. Serie CA - Hjälpkontakter Funktion Kat. Nr. E-Nr./Ref. Nr. Förpackn. 1/2 mod. H CA H S/H CA S/H S/H CA S/H G guldkontakter H S 19

22 Fjärrutlösare, nollspänningsutlösare och Skyddsbrytare Gemensam enheter för alla Elfa plus och Fixwell TM produkter Kan kopplas på automatsäkringarna på både vänster och höger sida, på höger sida av jordfelsbrytare utan och med överströmsskydd. Tillåter att fasskenor går igenom, stift eller gaffel, vid övre eller nedre plintarna. Montera upp till 4 moduler på höger eller vänster sida. Fjärrutlösare Tele L (1) Tillbehör Tillämpningar Brytare, som t.ex automatsäkringar, jordfelsbrytare eller personskyddsbrytare kan utlösas genom en vidmonterad fjärrutlösare Tele L. Vid aktivering med en kontinuerlig signal förhindrar en intern hjälpkontakt (öppnande) att det uppstår en termiskt överbelastning av fjärrutlösarens spole. Genom en ytterliggare hjälpkontakt signaleras huvudbrytkontakternas position (Till/Från) En inbyggd kontakt i serie med spolen förhindrar sönderbränning om det fortfarande finns spänning. Tekniska Data Godkännande EN/IEC * För TELE L Koppling Montering * Klassificerad spänning (A) 110/415, 110/125 DC Klassificerad spänning AC Un (V) 24/60, 24/48 DC Utlösningstid (ms) <10 Elektrisk livslängd Anslutningsarea entrådig/flertrådig kabel (mm 2 ) 2,5 Vikt (g) 125 Inkopplingström vid 110V AC 0,4A vid 230V AC 0,9A vid 415V AC 1,5A Nollspänningsutlösare Tele U (1) Brytare som t,ex automatsäkringar, jordfelsbrytare eller personskyddsbrytare utlöses genom en vidmonterad nollspänningsutlösare Tele U vid spänningsfall under 50% av märkspänningen (0,5xUe). En frånslagningsfördröjning på upp till 300ms förhindrar att automatsäkringen utlöser oönskat. Om matarspänningen stiger över 0,8xUe kan denna slås på för hand igen. Teknisk Data Anmärkning: Ska monteras ytterst i raden. Inga stiftfasskenor får gå igenom Klassificerad spänning AC Un (A) 240 Klassificerad spänning DC/AC Un (V) 12, 24, 48 DC/AC Frånslagningsspänning (V) 0,5xUn±10% Återställningsspänning (V) >0,5xUn±10% Utlösningstid (ms) Justerbar Livslängd 2000 Anslutningsarea entrådig/flertrådig kabel (mm 2 ) 2,5 Vikt (g) 125 Skyddsbrytare PBS (1) Skyddsbrytaren skall kopplas till Automatsäkringen för att bryta dvärbbytaren eller jordfelsbrytaren om kaplingshuven demonteras. Den är en mekanisk säkerhetsutrustning som reducerar risken för stötar i fall någon manipulerat med elcentralen. 20 (1) Universell för serien ElfaPlus och ElfaPlus Fixwell TM..

23 Tele L - Fjärrutlösare Spänning Kat. Nr. E-Nr./Ref.Nr. Förpackn. 1P AC 24-60V 1 mod. DC 24-48V TELE L AC V DC V TELE L Tele U - Nollspänningsutlösare 1P AC 24-60V TELE U mod. DC 24-48V TELE U AC 24-60V TELE U DC 24-48V TELE U Tele L - Tele U - PBS PBS - Skyddsbrytare 1P PBS /2 mod 21

24 Motorkontaktor (1) Tillbehör till automatsäkringar Tillämpningar Tele MP Gemensam enhet för alla modulära skyddsenheter. Kan kopplas på automatsäkringarnas båda sidor, på höger sida av j ordfelsbrytare. Montera upp till 4 moduler på höger och vänster sida. En av dem kan kopplas mellan huvudenheten och motorkontaktorn. Går att låsa i avstängt läge med hjälp av ett lås. Går att manövrera manuellt. Automatsäkringar, jordfelsbrytare eller personskyddsbrytare kan fjärrstyras med en Tele MP. Aktiveringen sker med impulskontaktgivning med hjälp av tryckknappar eller hjälpreläer eller PLC. Av säkerhetsskäll förfogar motorkontaktorn över en resetfunktion som förhindrar en återinkoppling efter att den monterade brytaren utlöst automatiskt (efter utlösning på grund av felström, överbelastning eller kortslutning) För att starta apparaten efter en automatisk utlösning från Moto kontaktorn först återställas med en FRÅNimpuls. Därefter kan motorkontaktorn åter koppla in normalt. Prestanda Godkännande/Märkning EN/IEC Koppling Aktiveringsspänning AC Un (A) 240 Minsta spänning (V) 200 Impuls att slå på (ms) 50 Impuls att stänga av (ms) 50 Tid för stängning (s) 0,5 Tid för öppning (s) 0,2 Elektrisk livslängd Anslutningsarea flertrådig/enkel ledare (mm²) 2,5 Vikt (g) 380 Tele MP - Motorkontaktor Montering Spänning Kat. Nr Ref. Nr. Förpackn. 3 mod. AC 230V TELE MP Anmärkning: Ska monteras ytterst i raden. Inga fasskenor får gå igenom (1) Universell för serien ElfaPlus och ElfaPlus Fixwell TM. 22

25 Anteckningar 23

26 VBS-fasskensystem Samlingsskenor Anslutningsmöjlighet Tekniska data Skena koppar (syrefri) Isolerband plast ( C) värmeresistens (>96) självutlösande V - O Dielektrisk styrka (kv/mm) till DIN 53481/1.2 (36) Kortslutningsmotstånd (ka) 25 (100 A säkring) Klimatbeständighet enligt IEC 68-2 Krypmotstånd/spårningsindex enligt IEC 112 Isoleringsgrupp enligt BS EN (V) grupp C, 400 Belastningsvärden i A (Ith) Poler 1 pol Anslutning sida mitten Sektion (mm²) lth (A) K (mm²) lth (A) K (mm²) 10 isolerade ➀ Poler n poler Anslutning sida mitten Sektion (mm²) lth (A) K (mm²) lth (A) K (mm²) 10 isolerade isolerade K = sektion av anslutningsledningen = 2P, 1P + N, 3P, 3P + N, 4P 2P 2P 2P 2P 2P 2P 2P ➀ Aardlekschakelaar Jordfelsbrytare 4 modules 4 moduler 24

27 Isolerad fasskena stifttyp med kretsindikator (1) E-Nr./ Ref. Nr. Samlingsskenor fõr 1-fasig anslutning 10 mm² 12 x 1P mm² 56 x 1P mm² 56 x 1P Förpackn. 12/56 L1 1P Samlingsskena fõr 2-fasig anslutning 10 mm² 14 x 1P eller 7 x 2P mm² 18 x 1P eller 9 x 2P mm² 56 x 1P eller 28 x 2P mm² 56 x 1P eller 28 x 2P Samlingsschema 10 mm² 12 x 1P eller 6 x 2P eller 4 x 3P fõr 3-fasig anslutning 10 mm² 18 x 1P eller 9 x 2P eller 6 x 3P mm² 57 x 1P eller 28 x 2P eller 19 x 3P mm² 57 x 1P eller 28 x 2P eller 19 x 3P Fasskenor - VBS Leverans: 3P + N 10 mm² 14 x 3P + N eller 4P Fördelning: 3P + N / 4P Dvärgbrytare 16 mm² 14 x 3P + N eller 4P Jordfelsbrytare 4P Leverans: 3P + N 10 mm² 27 x 2P Fördelning: 2P Dvärgbrytare 16 mm² 27 x 2P Jordfelsbrytare 2P 10 mm² Anslutning mellan dvärgbrytare eller jordfelsbrytare 4 moduler och 7 x 2P dvärgbrytare (se ritning j och foto j på föregående sida) Tillbehör för isolerade fasskenor Ändstycke 10 mm² för 2P fasskenor mm² för 3P fasskenor mm² för 2P och 3P fasskenor och 16 mm² för 4P fasskenor Tillbehör för oisolerade fasskenor Kopplingsklämmor 25 mm² Axial, 25 mm² stifttyp, isolerad mm² Lateral, 35 mm² stifttyp, oisolerad mm² Axial, 25 mm² gaffeltyp, isolerad mm² Lateral, 35 mm² gaffeltyp, oisolerad Anslutningsskydd Gul (RAL 1004) EV-BS x5 (RAL 1004) (1) På begäran: fasskenor för 12 eller 18 stift och lämplig för dvärgbrytare + hjälpkontakter 25

28 Måttskisser Dvärgbrytare - Serie EPP Måttskisser Jordfelsbrytare - Serie FPP Tillbehör - Serie CA N Fjärrutlösare - Tele L Nollspänningsutlösare - Tele U Motorkontaktor - Tele MP Skyddsbrytare - PBS 26

29 Måttskisser Isolerad stiftskena - VBS 1P 2P - 10mm 2 2P - 16mm 2 3P - 10mm 2 3P - 16mm 2 3P+N / 4P Måttskisser 27

30 Med njälp av E-nr/ref. nr E-Nr./Ref. Nr. Kat. Nr. Sida E-Nr./Ref. Nr. Kat. Nr. Sida E-Nr./Ref. Nr. Kat. Nr. Sida E-Nr./Ref. Nr. Kat. Nr. Sida Sökregister PLS-SP EPP PBS TELE L TELE U TELE U TELE U EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPPM103NB EPPM103NC FPPA225/ FPPA240/ FPPA263/ FPPA425/ FPPA440/ FPPA463/ FPPA225/ FPPA240/ FPPA263/ FPPA425/ FPPA440/ FPPS240/ FPPS263/ FPPS440/ FPPS463/ EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C (1) FPPA440/ EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C CA H CA S/H CA S/H G TELE L TELE U TELE MP KS FPPA225/ FPPA240/ FPPA263/ FPPA425/ FPPA440/ FPPA463/ FPPA463/

31 Med njälp av Katalog nummer Kat. Nr. E-Nr./Ref. Nr. Sida CA CA H CA S/H CA S/H G EP EPP EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101B EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP101C EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102B EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP102C EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103B EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103C EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NB EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC Kat. Nr. E-Nr./Ref. Nr. Sida EPP103NC EPP103NC EPP103NC EPP103NC EPP103NC EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104B EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP104C EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61B EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61C EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP61NC EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62B EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP62C EPP63B EPP63B EPP63B EPP63B EPP63B EPP63B Kat. Nr. E-Nr./Ref. Nr. Sida EPP63B EPP63B EPP63B EPP63B EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63C EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NB EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP63NC EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64B EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPP64C EPPM103NB EPPM103NC FP FPPA225/ FPPA225/ FPPA225/ FPPA240/ FPPA240/ FPPA240/ FPPA263/ FPPA263/ FPPA263/ FPPA425/ FPPA425/ FPPA425/ FPPA440/ FPPA440/ FPPA440/ FPPA463/ FPPA463/ FPPA463/ FPPS240/ FPPS263/ FPPS440/ FPPS463/ KS KS Kat. Nr. E-Nr./Ref. Nr. Sida PB PBS PL PLS-SP TE TELE L TELE L TELE MP TELE U TELE U TELE U TELE U En av grundinställningarna från GE Consumer & Industrial är en process som leder till ständiga förbättringar. På grund av detta förbehåller vi oss rätten Till ändringar av design, egenskaper eller andra detaljer utan förekommande meddelande November 2008 GE Consumer & Industrial Sökregister 29

32 46006 Upptäck fler nya produkter GE Consumer & Industrial Power Protection TeleREC The Ultimate Reconnection System TeleREC Säkerställer kontinuerlig strömtillförsel för viktiga tillämpningar TeleREC, det intelligenta reläet med 6 nivåer med varierande intervall för att indikera jordfel och slå ifrån dvärgbrytare GE imagination at work Nyhet GE Industrial Solutions Tel Fax GE imagination at work Ref. R/2332/Sw/Sw 2.0 Ed. 11/08 Copyright GE Power Controls 2008
