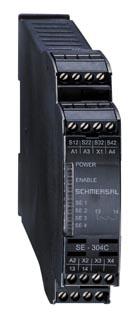

1 :30:51h Datablad - SE-304C Säkerhetsrelaterad taktil sensor / Säkerhetslist / säkerhetsrelä för övervakning av säkerhetslisterna Rekommenderad typ För övervakning av säkerhetslist(er) 1 säkerhetskontakt, STOP 0 1 Signalutgång (Det kan förekomma mindre skillnader mellan den tryckta bilden och den ursprungliga produkten!) Beställningsinformation Benämning SE-304C Artikelnummer EAN-Kod ecl@ss Godkännande Godkännande TÜV Klassificering Föreskrifter EN ISO PL upp d Kategori upp 3 PFH värde 1,01 x 10-7 /h - notera upp till max funktionsväxlingar per år Livslängd 20 År Globala egenskaper Benämning SE-304C

2 Föreskrifter EN ISO , EN ISO Överensstämmelse med direktiven (J/N) Användning av produkten i överensstämmelse med EN Klimattålighet EN ISO Montering snäpps på standard-din-skena enligt EN anslutningar IP20 - kapsling IP40 - Avstånd IP54 Material - Kapslingens material Plast, termoplast Vikt 175 g Startvilkor Automatisk eller övervakad reset Resetingång (J/N) Återkopplingskrets (J/N) Nej Återställning efter frånkoppling av matningsspänningen (J/N) Automatisk återställningsfunktion Reset med hjälp av flankdetektering (J/N) Fördröjd indragning - Tillslagsfördröjning vid reset 100 ms ms Tillslagstid < 17 ms Mekaniska data Typ av anslutning Skruvkoppling Dimension på anslutningskabel - Min. Dimension på anslutningskabel - Max. Dimension på anslutningskabel 2 x 1,5 mm² Avtagbara anslutningssplintar (J/N) Nej Mekanisk livslängd > kopplingar notera All information i kabeldelen är inklusive kabelhylsor. vibrationstålig Hz, Amplitud 0,15 mm Omgivningsförhållanden Omgivningstemperatur - Min. omgivningstemperatur +5 C - Max. omgivningstemperatur +55 C Skyddsklass Luft- och krypavstånd enligt IEC/EN Märkstötspänning Uimp 4 kv - Överspänningskategori III enligt VDE Föroreningsgrad 2 enligt VDE 0110 Elektromagnetisk kompatibilitet (EMC) EMC-tålighet överensstämmer med EMC-direktivet Elektriska data Nominell DC-spänning för styrningar - Max. nominell DC-spänning för styrningar 21,6 V - Max. nominell DC-spänning för styrningar 28,8 V Nominell AC-spänning för styrningar, 50 Hz - Min. nominell AC spänning för styrningar, 50 Hz 21,6 V

3 - Max. nominell AC-spänning för styrningar, 50 Hz 28,8 V Nominell AC-spänning för styrningar, 60 Hz - Min. nominell AC spänning för styrningar, 60 Hz - - Max. nominell AC-spänning för styrningar, 60 Hz - Märkeffekt Typ av aktivering Märkspänning Ue Märkström Ie Frekvensområde Elektroniskt skydd (J/N) < 4 W AC/DC 24 VDC +20% / 10%; 24 VAC +10% / 10% approx. 500 ma (för 4 Säkerhetslist) 50 Hz Ingångar Övervakade ingångar - Identifiering av kortsluten krets (J/N) - Upptäckt av ledningsbrott (J/N) - Upptäckt av jordanslutning (J/N) Kabellängd 200 m Utgångskontakt Stoppkategorie enligt EN Antal säkerhetskontakter Antal extra kontakter Antal signalutgångar Kopplingskapacitet - Kopplingskapacitet för säkerhetskontakterna 230 VAC / 2 A; 24 VDC / 2 A Säkringsklass - Skydd av säkerhetskontakterna 2 En gg D-säkring Brukskategori AC-15: 230 V / 2 A; DC-13: 24 V / 2 A Antal ofördröjda halvledarutgångar med signalfunktion Antal ofördröjda utgångar med signalfunktion (med kontakt) Antal fördröjda halvledarutgångar med signalfunktion. Antal fördröjda utgångar med signalfunktion (med kontakt). Antal säkra ofördröjda halvledarutgångar med signalfunktion Antal säkra, ofördröjda utgångar med signalfunktion, med kontakt. Antal säkra, fördröjda halvledarutgångar med signalfunktion Antal säkra, ofördröjda utgångar med signalfunktion (med kontakt). LED-indikering LED-indikering (J/N) Antal LED LED-indikering - De integrerade LED indikerar följande drifttillstånd. 5 piece - Matningsspänning UB - Behörig användning - Säkerhetslistfunktion för 4 Säkerhetslist - felindikering Diverse data

4 Användningar Säkerhetslist Dimensioner Dimensioner Bredd Höjd Djup 22,5 mm 100 mm 121 mm notera Den övergripande maskinsäkerheten är beroende av en professionell montering och installation av säkerhetsmodulen och signalsändaren samt på korrekt och professionell elektrisk anslutning av komponenterna. Om det finns någon som helst risk får maskinen inte återstartas. notera - Kopplingsexempel Övervakning av säkerhetsklämlisterna SE 40 / SE 70 säkerhetsrelä SE-304C upp till PL d och kategori 3. Manuell eller automatisk reset: Den manuella resetfunktionen startar på bakre flank (knappen skall tryckas in och släppas inom 100 ms upp till 2 s) (X2/X3). Alternativt kan automatisk reset användas genom bygling av A3 och X2. Både återinitialisering och autoåterställning måste överensstämma med kraven i EN (diagram A2, A3). Om färre än fyra säkerhetslister är anslutna måste följande schema följas. Kopplingsdiagrammet visas för strömlöst tillstånd. Dokument Instruktionsmanual och Deklaration om överensstämmelse (pt) 252 kb, Code: mrl_se304c_pt Instruktionsmanual och Deklaration om överensstämmelse (nl) 245 kb, Code: mrl_se304c_nl Instruktionsmanual och Deklaration om överensstämmelse (fr) 248 kb, Code: mrl_se304c_fr Instruktionsmanual och Deklaration om överensstämmelse (pl) 261 kb, Code: mrl_se304c_pl Instruktionsmanual och Deklaration om överensstämmelse (en) 246 kb, Code: mrl_se304c_en Instruktionsmanual och Deklaration om överensstämmelse (de) 215 kb, Code: mrl_se304c_de Instruktionsmanual och Deklaration om överensstämmelse (it) 250 kb, Code: mrl_se304c_it Instruktionsmanual och Deklaration om överensstämmelse (es) 247 kb, Code: mrl_se304c_es Instruktionsmanual och Deklaration om överensstämmelse (cn) 385 kb, Code: mrl_se304c_cn

5 Instruktionsmanual och Deklaration om överensstämmelse (jp) 480 kb, Code: mrl_se304c_jp TÜV-certifiering (de, en) 233 kb, Code: z_se4p03 Bilder Kopplingsexempel Kopplingsexempel K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, D Wuppertal Alla data och värden har kontrollerats grundligt. Med undantag för tekniska ändringar och fel. Generiert am :30:51h Kasbase F.64I
