Analoga norminstrument

Transkript

1 TD1512SV D4E Amperemeter, växelström, direktmätande Frekvens: 45-65Hz Egenförbrukning: 1,1VA 1,2 In kontinuerlig 10 In under 10 sekunder 130g Övriga tekniska data, se dokument TD1511SV. Med eller utan stötområde 2xIn Stötområde 2xIn innebär att visaren hamnar i stötområdeszonen då strömmen överstiger mätområdet. Ett instrument 2xIn klarar därmed dubbla märkströmmen kontinuerligt. Vi rekommenderar 2xIn vid motordrifter. Mätområden, lagerhållning, direktmätning D4E In D4E 2xIn 0-1A ) # 0-5A # # 0-10A ) # 0-12A ) ) 0-15A ) # 0-20A ) ) 0-25A ) # 0-30A ) ) 0-40A ) # 0-50A ) ) 0-60A ) # # Normalt lagervara

2 TD1513SV D4E Amperemeter, växelström, mätning över strömtrafo Frekvens: 45-65Hz Egenförbrukning: 1,1VA 1,2 In kontinuerlig 10 In under 10 sekunder 130g Övriga tekniska data, se dokument TD1511SV. Med eller utan stötområde 2xIn Stötområde 2xIn innebär att visaren hamnar i stötområdeszonen då strömmen överstiger mätområdet. Ett instrument 2xIn klarar därmed dubbla märkströmmen kontinuerligt. Vi rekommenderar 2xIn vid motordrifter. Mätområden, lagerhållning xx/1a eller xx/5a D4E In D4E 2xIn 10/1A 10/5A # # 15/1A 15/5A # # 20/1A 20/5A # # 25/1A 25/5A # # 30/1A 30/5A # # 40/1A 40/5A # # 50/1A 50/5A # # 60/1A 60/5A # # 75/1A 75/5A # # 80/1A 80/5A # # 100/1A 100/5A # # 150/1A 150/5A # # 200/1A 200/5A # # 250/1A 250/5A # # 300/1A 300/5A # # 400/1A 400/5A # # 500/1A 500/5A # # 600/1A 600/5A # # 750/1A 750/5A # # 800/1A 800/5A # # 1kA/1A 1kA/5A # # 1,2kA/1A 1,2kA/5A # # 1,5kA/1A 1,5kA/5A # # 1,6kA/1A 1,6kA/5A # # 2kA/1A 2kA/5A # # 2,5kA/1A 2,5kA/5A # # 3kA/1A 3kA/5A # # 4kA/1A 4kA/5A # # Andra skalvärden på begäran. # Lagervara

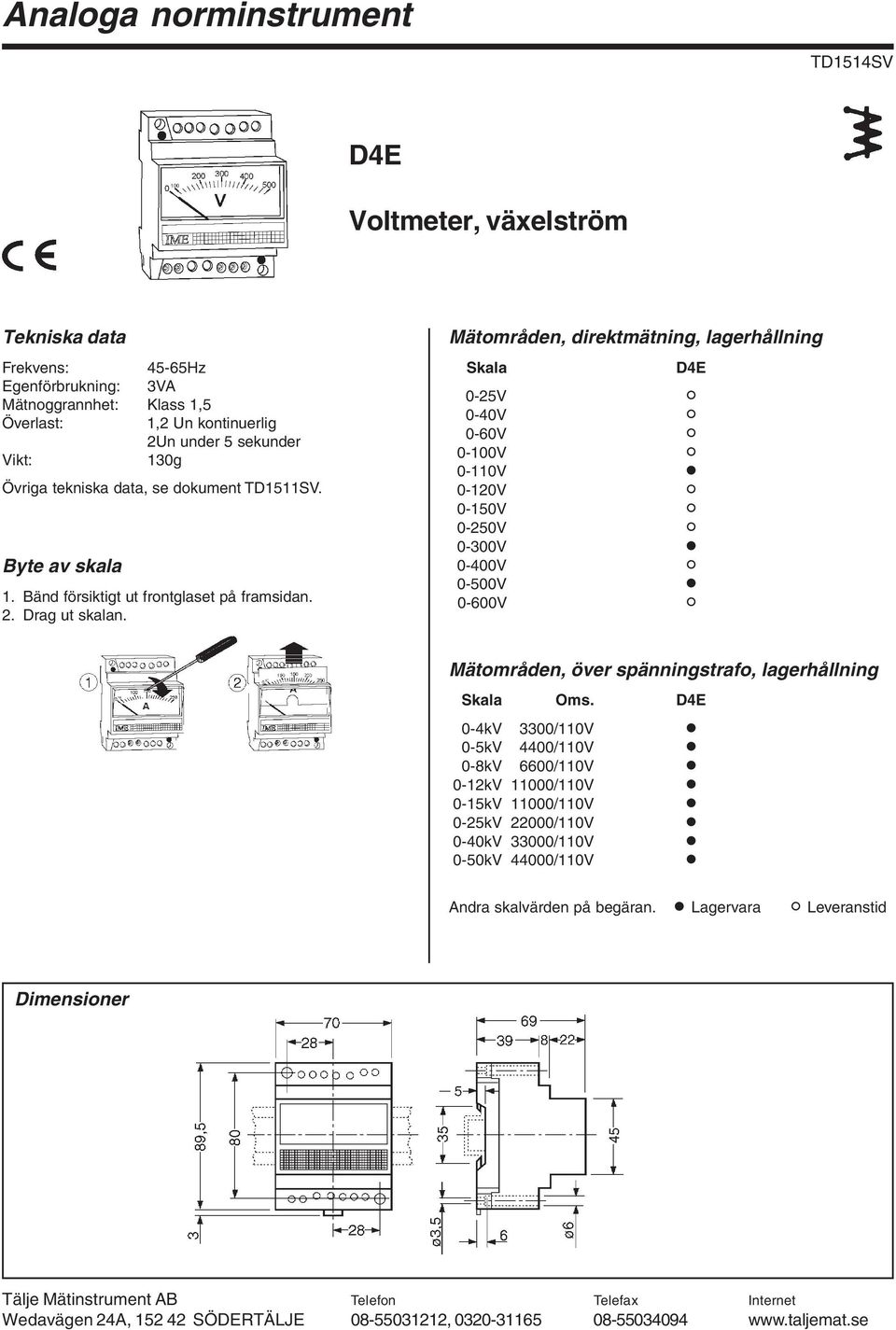

3 TD1514SV D4E Voltmeter, växelström Frekvens: 45-65Hz Egenförbrukning: 3VA 1,2 Un kontinuerlig 2Un under 5 sekunder 130g Övriga tekniska data, se dokument TD1511SV. Mätområden, direktmätning, lagerhållning Skala D4E 0-25V ) 0-40V ) 0-60V ) 0-100V ) 0-110V # 0-120V ) 0-150V ) 0-250V ) 0-300V # 0-400V ) 0-500V # 0-600V ) Mätområden, över spänningstrafo, lagerhållning Skala Oms. D4E 0-4kV 3300/110V # 0-5kV 4400/110V # 0-8kV 6600/110V # 0-12kV 11000/110V # 0-15kV 11000/110V # 0-25kV 22000/110V # 0-40kV 33000/110V # 0-50kV 44000/110V # Andra skalvärden på begäran. # Lagervara

4 TD1515SV D4Fi Visarfrekvensmeter Allmänt Visarfrekvensmeter med integrerad frekvensomvandlare och vridspoleinstrument. Val av skala beror på vilken frekvens området skall täcka. Normalt levereras område ±10% av nominellt värde. Andra områden levereras på begäran. Spänningstolerans: ±15% Märkbörda (100V): 4VA Mätnoggrannhet: ±0,5% ±1% för skala 45-65Hz 1,2 Un kontinuerlig 2 Un under 5 sekunder 200g Övriga tekniska data, se dokument TD1511SV. Mätområden, lagerhållning Spänning Skala D4Fi 100V 45-55Hz ) 100V 45-65Hz ) 100V 55-65Hz ) 100V Hz ) 110V 45-55Hz ) 110V 45-65Hz ) 110V 55-65Hz ) 110V Hz ) 230V 45-55Hz # 230V 45-65Hz # 230V 55-65Hz ) 230V Hz ) 400V 45-55Hz # 400V 45-65Hz # 400V 55-65Hz ) 400V Hz ) 440V 45-55Hz ) 440V 45-65Hz ) 440V 55-65Hz ) 440V Hz ) Andra skalvärden på begäran. # Lagervara

5 TD1516SV Amperemeter, likström Skala: Linjär Spänningsfall: 700mV (50μA) 60mV (10mA...40A) 1,2 In kontinuerlig 10 In under 10 sekunder 120g Övriga tekniska data, se dokument TD1511SV Typisk inre resistans Område 50μA 1mA 5mA 20mA 4-20mA 7,7kΩ 115Ω 5Ω 4Ω 3Ω Mätområden, lagerhållning, direktmätning Mätområde 0-50μA ) 0-100μA ) μA ) 0-250μA ) 0-400μA ) μA ) 0-600μA ) 0-300A ) 0-500A ) 0-600A ) 0-1mA # 1-0-1mA ) 0-10mA ) 0-20mA # 4-20mA # 0-100mA ) 0-250mA ) 0-400mA ) 0-600mA ) 0-1A ) 0-1,5A ) 0-2,5A ) 0-4A ) 0-6A ) 0-10A ) 0-15A ) 0-25A ) 0-30A ) 0-40A ) Andra mätområden på begäran. # Lagervara

6 TD1517SV Amperemeter, likström, över shunt Skala: Linjär Spänningsfall: 700mV (50μA) 60mV (10mA...40A) 1,2 In kontinuerlig 10 In under 10 sekunder 120g Övriga tekniska data, se dokument TD1511SV Egenförbrukning Område 0-60mV 10mA Instrument och shunt är avstämt för anslutning 0,5..2,5m med kabelarea 2,5mm 2. För längre avstånd än 2,5m måste kabelavstånd och kabelarea specificeras. Om resistansen är över 1Ω skall 150mV shunt och instrument användas. Mätområden, lagerhållning, mätning över shunt Mätområde 10A/60mV # 15A/60mV # 20A/60mV # 25A/60mV # 30A/60mV # 40A/60mV # 50A/60mV # 60A/60mV # 75A/60mV # 80A/60mV # 100A/60mV # 150A/60mV # 200A/60mV # 250A/60mV # 300A/60mV # 400A/60mV # 500A/60mV # 600A/60mV # 750A/60mV # 800A/60mV # 1kA/60mV # 1,2kA/60mV # 1,5kA/60mV # 1,6kA/60mV # 2kA/60mV # 2,5kA/60mV # 3kA/60mV # 4kA/60mV # Andra skalvärden på begäran. # Lagervara

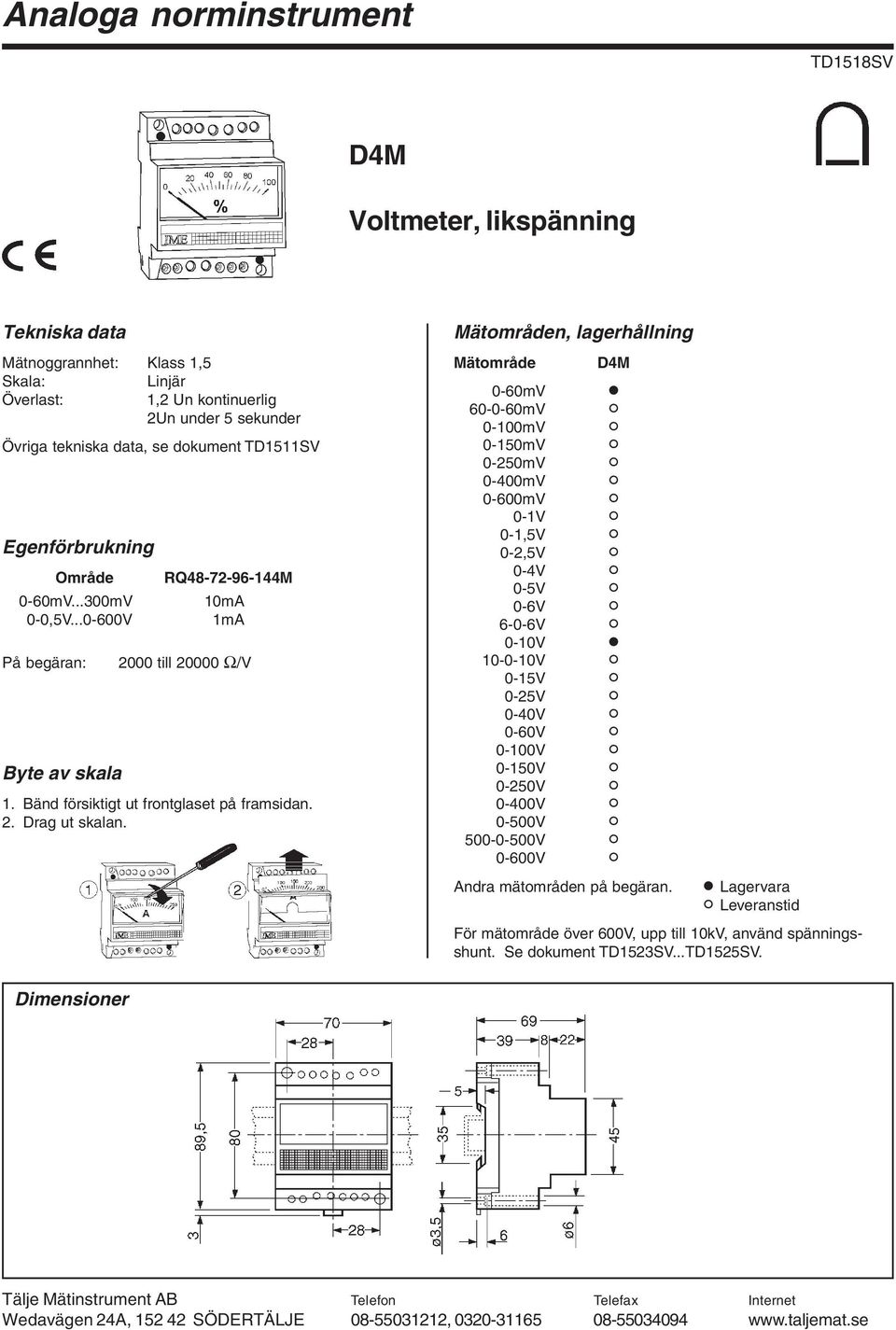

7 TD1518SV Voltmeter, likspänning Skala: Linjär 1,2 Un kontinuerlig 2Un under 5 sekunder Övriga tekniska data, se dokument TD1511SV Egenförbrukning Område 0-60mV...300mV 0-0,5V V På begäran: RQ M 10mA 1mA 2000 till Ω/V Mätområden, lagerhållning Mätområde 0-60mV # mV ) 0-100mV ) 0-150mV ) 0-250mV ) 0-400mV ) 0-600mV ) 0-1V ) 0-1,5V ) 0-2,5V ) 0-4V ) 0-5V ) 0-6V ) 6-0-6V ) 0-10V # V ) 0-15V ) 0-25V ) 0-40V ) 0-60V ) 0-100V ) 0-150V ) 0-250V ) 0-400V ) 0-500V ) V ) 0-600V ) Andra mätområden på begäran. # Lagervara För mätområde över 600V, upp till 10kV, använd spänningsshunt. Se dokument TD1523SV...TD1525SV.

8 Gemensamma tekniska data Specialutföranden TD1511SV Isolation Isolationsspänning: Testspänning: Kapsling 660V 2kV/1min 50Hz Material: Kåpa i självslocknande termoplast enligt UL94 Skyddsform kapsling: IP52 (CEI 70-1, IEC 529) anslutningar : IP00 (CEI 70-1, IEC 529) Omgivningstemperatur Referenstemperatur: 23 C Omgivningstemperatur: C Relativ luftfuktighet 85% utan kondensering med en temperatur på 35 C i max 60 dagar på ett år. Årlig medel luftfuktighet inte högre än 65% (DIN 40040). Variation mätnoggrannhet: ±0,03% / C Lagringstemperatur: Lagringstemperatur C. Kapsling - Tropikutförande, arbetstemperatur C, max relativ medel-luftfuktighet 95% med temperatur 35 C under max 30 dagar på 1 år. Relativ luftfuktighet kontinuerlig 75% på ett år i medel. Lagringstemperatur C. Mätsystem - Ombyggnad till annat mätområde än normalutförande. - Extra vibrationssäkert utförande amplitud 2,5-0,35mm pk, frekvens 5-63Hz, acceleration 0,25-5,69g. - Antimagnetiskt instrument för att användas i magnetiska fält högre än 0,5 mt Skala - Specialskala med standarddivision. - Röd markering - Färgad sektor - Dubbel siffrering, enkel skala. Några exempel på specialskalor med jämn skaldivision. Vibration Normer: CEI 50-6, IEC Amplitud: 1-0,03mm Frekvens: 5-80Hz, (0,1-0,7g) Påverkan av yttre magnetfält Yttre magnetiska fält upp till 0,5mT påverkar inte angivna specifikationer. Normer Direktiv: Elektrisk norm: 89/336/EEC, 92/31/CEE CENELEC HD233, CEI85-3, IEC51, VDE0410, BS89, C Säkerhetsnorm: CENELEC HD215, CEI IEC 13-10, IEC 414, DIN BS5458, C42-010
