1 Sensor Mikrobrytare Allmän information Begrepp/konstruktion Användningsområde De tekniska grundbegeppen nedan gäller för alla Crouzet s precisionsbrytare. Modellspecifika tekniska data finns i respektive produktavsnitt. Mikrobrytare från Crouzet har hög precision och "snap-action"-funktion (momentkontakt), där deras mest utmärkande egenskaper är: Höga märkdata trots kompakta mått Mycket kort rörelseväg Låg manöverkraft Hög tillförlitlighet med avseende på rörelseväg och manöverkrafter Lång livslängd Brett sortiment av manöverarmar för enkel anpassning för de mest skiftande tillämpningar Våra mikrobrytare är konstruerade enligt internationella rekommendationer (IEC), amerikanska standarder (UL) och/eller europeiska standarder (EN), Bevis på överensstämmelser med dessa standarder och rekommendationer företes på något av sätten nedan. - Tillverkarens deklarationsöverensstämmelse (utformad enligt riktlinjerna i ISO/IEC22). - Godkännande direkt av ackrediterat organ, eller genom ansökan om CCA (Cenelec Certification Agreement). Utförligare information om godkännanden av specifika mikrobrytartyper ges på begäran.

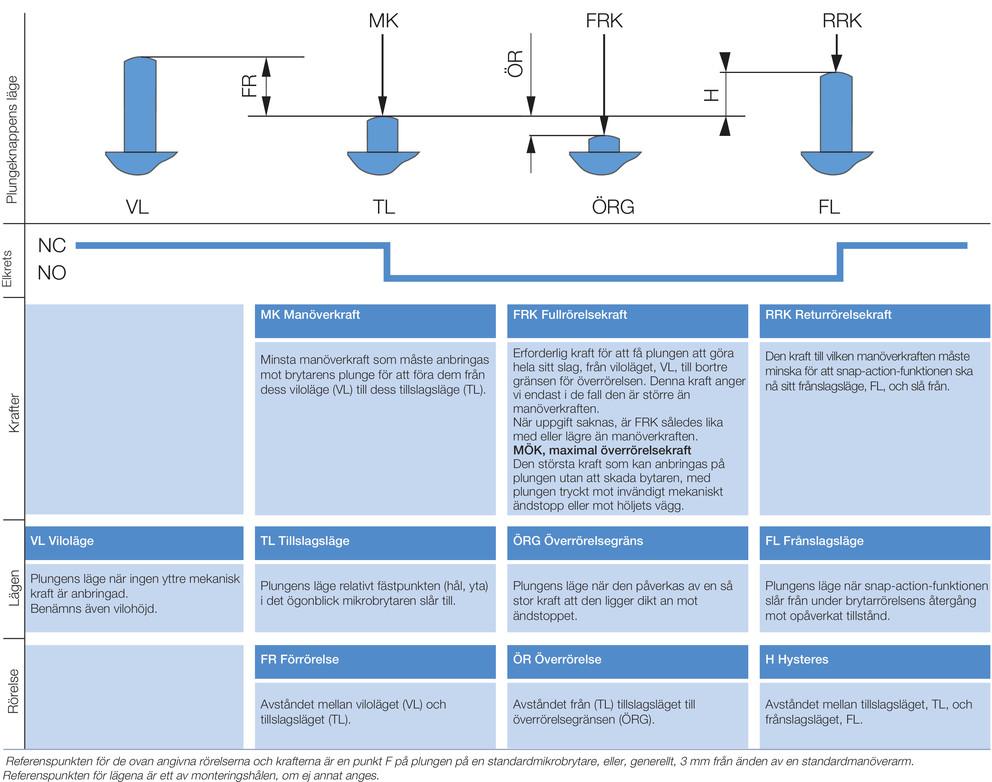

2 Enpolig växlande mikrobrytare (t.ex. "V3" ) Dubbelbrytande mikrobrytare (t.ex ) Den slutande och brytande kretsen måste ha samma polaritet. Mekaniska egenskaper Terminologi - Krafter - Kontaktlägen (positioner) - Rörelse

3 Kraft/rörelsediagram Mekaniska egenskaper Detta är den tid det tar den rörliga kontakten att flytta sig från den ena fasta kontakten till den andra, och bli helt stabil i sitt nya läge (alltså inklusive kontaktstuds). Tiden är en funktion av kontaktgap, "snap-action - funktionens mekaniska egenskaper och de rörliga kontaktdelarnas vikt. Tack vare "snap - action"- funktionen är växlingstiden relativt oberoende av hur snabbt den yttre manöverpåverkan av mikrobrytaren sker. Växlingstiden är normalt kortare än 20 ms, inklusive kontaktstudstiden om den är kortare än 5 ms. Mekanisk livslängd Detta är ett medelvärde för en rent mekanisk livslängd för en mikrobrytare som inte utsätts för någon elektrisk belastning. Värdet kan användas för utvärdering i de fall de involverade elektriska effekterna är mycket låga, och den elektriska livslängden därför ligger nära den mekaniska. Maximal manöverhastighet och frekvens Våra mikrobrytare fungerar över ett mycket brett manöverhastighetsområde, normalt från 1 mm/min till 1 mm/ms. Maximal manöverfrekvens vid låg elektrisk belastning kan vara så hög som 10 manövrar i sekunden. Montering och drift För att uppfylla de krav rörande läckströmbanor och luftgap som anges i standard EEC24 -EN/IEC 60947, måste villkoren nedan vara uppfyllda: - En isolationsplatta ska vara monterad mellan mikrobrytaren och den yta på vilken mikrobrytaren är monterad, om denna yta är av metall. - Om manuella manöverdon av metall ska användas, måste en mellanliggande manöverlänk av isolerande material vara installerad. Det åligger installatören att säkerställa tillräckligt skydd mot direkt beröring av utgångsplintarna.

4 Manövermekanismer Manöverkraften ska helst anbringas direkt mot det element som ska påverkas - plungen - i des längdriktning. De flesta av våra mikrobrytare klarar emellertid även påverkan i en vinkel upp till 45. Det föremål som anbringar manöverkraften får aldrig hindra plungens rörelse till tillslagspunkten (TP). Föremålet ska under alla omständigheter föra plungen genom minst 50% av dess angivna överrörelse (OT). Det måste också säkerställas att föremålet inte försöker tvinga plungen förbi överrörelsegränsen(ol) eller orsaka att maximal överrörelsekraft (MOF) överskrids. Manövrering med manöverarm När manövrering sker med hjälp av manöverarm med rulle, bör kraften anbringas i den riktning som visas till vänster. Om manöverrörelserna är snabba, ska rampen vara utformad så att manövermekanismen inte utsätts för våldsamma tillslag eller abrupta frånslag. Montering och åtdragningsmoment Om annat ej anges i tabellen över mekaniska egenskaper ska fästskruvarna dras åt enligt momenttabellen nedan. Skruvdiameter Max Åtdragningsmoment i Nm Min Driftmiljökrav Stöt- och vibrationstålighet Stöt- och vibrationståligheten beror på dom rörliga delarnas vikt och på storleken hos de krafter som trycker kontaktytorna mot varandra.för en mikrobrytare utan manöverarm gäller i regel riktvärdena nedan. - Vibration > 10 G vid 10 till 500 Hz - Stöt > 50 G 11 ms 1/2 sinus Utförligare information på begäran. Omgivningstemperatur i drift Övre och undre gräns för det temperaturintervall inom vilket angiven mekanisk och elektrisk livslängd för mikrobrytaren gäller i huvudsak oförändrad.

5 Kapslingsklass Enligt klassningsschema IEC 529 eller nfc används en IP-kod för att ange i hur hög grad elutrustning skyddar mot åtkomst och beröring av spänningsförande delar, intrång av fasta objekt samt vatteninträngning. 1:a siffran Skydd mot intrång av fasta främmande objekt Skydd mot beröring av spänningsförande/farlig del (personskydd) 0 (oskyddad) (oskyddad) 4 diameter 1 mm ledare, Ø 1 mm 5 dammskyddad ledare, Ø 1 mm 6 dammtät ledare, Ø 1 mm 2:a siffran Skydd mot vattenintrång 0 (oskyddad) 4 Skyddad mot vattenstänk 5 Skyddad mot vattenstrålar 6 Skyddad mot starka vattenstrålar 7 Vattentät vid kortvarig nedsänkning i vatten 8 permanenet vattentät Enligt denna klassning ligger våra mikrobrytare i kategorierna nedan. - Standard mikrobrytare = IP 00 - Skyddade mikrobrytare = IP 40 - Täta mikrobrytare = IP 66 eller IP 67

6 Dielektriska egenskaper Märkström Den ström som mikrobrytaren kan sluta och bryta, och som utgör grunden för livslängdstesterna. Temperaturklassning Den ström mikrobrytaren klarar när den inte manövreras, och som högst ger +60 C tempraturökning i mikrobrytaren. Märkspänning och brytförmåga Växelspänning: se märkström. Vid likspänning beror brytförmågan i hög grad på spänning, kontaktgap och belastningstyp. Om någon av gränskurvorna nedan överskrids, finns risk för kraftig gnistbildning eller permanent ljusbåge. För specialtillämpningar, kontakta OEM Automatic, produktområde Sensor. Driftkurvor Driftkurvorna anger mikrobrytarnas elektriska livslängd under standardförhållanden (20 C, 1 manövercykel per 2 sekunder), i antal omkopplingar som kan göras med de angivna lasttyperna. Observera: för tätade mikrobrytare och likström är manöverfrekvensen 1 manövercykel per 6 sekunder.

7 Material Kontaktmaterial Val av kontaktmaterial Vid val av kontaktmaterial måste flera frågor besvaras. - Hur hög ström och spänning ska hanteras? - Vilken typ av last finns i kretsen? - Antal manövrer? - Omkopplingsfrekvens? - Hur ser driftmiljön ut? Universalkontakter Våra mikrobrytare är normalt försedda med silverkontakter. Silverkontakter passar till de flesta tillämpningar och är den bästa kompromissen mellan elektrisk prestanda, termiska prestanda och livslängd. Kontakter för låga strömmar U < 10 V och/eller I < 100 ma Kontakterna för driftbetingelserna ovan är belagda med guld eller en guldlegering för att vara tillförlitliga också i korrosiv atmosfär. Specialkontakter Vi kan leverera specialkontakter för olika ändamål. - AgCdO-kontakter för mycket höga strömmar. - Kryssguldplätterade AgNi-kontakter som gör det möjligt att klara en mycket stor mängd olika tillämpningar med en enda mikrobrytare. Elektriska rekommendationer Induktiva kretsar För att öka både livslängd och likströmsprestanda hos kontakterna, kan kretslösningarna nedan utnyttjas för att minska gnistbildningen vid brytning.

8 Stabilisering av brytning i lågströmskretsar I kretsar med mycket låg ström (I < 1 ma, U 5 V), är brytförloppet mycket känsligt för påverkan från atmosfär och föroreningar. Om strömförsörjningen har tillräcklig effekt, kan man ansluta en resistor parallellt med lasten, för att öka den ström mikrobrytaren ska bryta till några ma. Detta gör brytförloppet mycket tillförlitligare. R - resistor C - last med låg strömförbrukning Kretsar och laster Resistiv last I växelspänningskretsar är spänningen i fas med strömmen, d.v.s cos( ) = 1. Induktiv last En induktiv last i en likströmskrets kännetecknas av en tidskonstant. En induktiv växelströmsgenomfluten last, t.ex. en motor cos ( ) < 1), kan orsaka strömrusningar på upp till 6 gånger märkströmmen. För vissa brytare anger vi kurvor för elektrisk livslängd vid L / R = 5 ms för likström och vid cos ( ) = 0,8 för växelström.

9 Inre resistans Inre resistans består dels av en konstant resistans som beror på egenskaperna hos de i strömbanan ingående komponenterna, dels av den variabla övergångsresistansen mellan kontaktytorna. Nära tillslags- och frånslagsläget sjunker anliggningskraften mellan kontaktytorna påtagligt, vilket kan medföra väsentligt ökad inre resistans. Isoleringsresistans Mikrobrytarnas isoleringsresistans är i allmänhet högre än 50 GΩ, mätt vid 500 V DC. Genomslagshållfasthet Genomslagshållfastheten för våra mikrobrytare är normalt högre än värderna nedan V mellan spänningsförande del och jord V mellan kontakter. 600 V mellan kontakter i mikrobrytare med kontaktgap mindre är 0,3 mm
