JORDFELSBRYTARE. Risk för elektrisk chock. - Skydd mot elektrisk chock. Teknik Jordfelsbrytare. Frånkopplingstid som funktion av beröringsspänning

Transkript

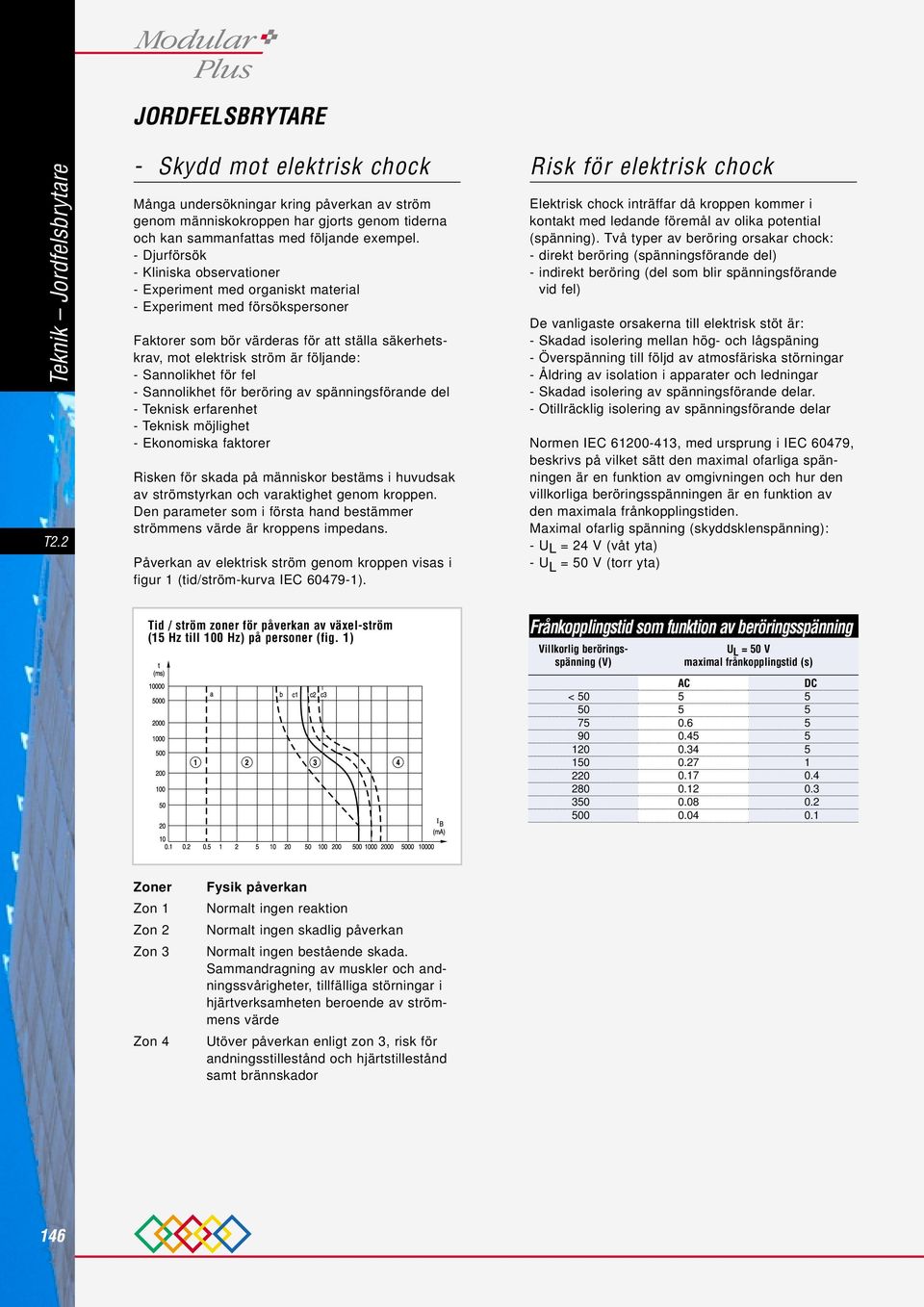

1 JORDFELSBRYTARE T2.2 - Skydd mot elektrisk chock Många undersökningar kring påverkan av ström genom människokroppen har gjorts genom tiderna och kan sammanfattas med följande exempel. - Djurförsök - Kliniska observationer - Experiment med organiskt material - Experiment med försökspersoner Faktorer som bör värderas för att ställa säkerhetskrav, mot elektrisk ström är följande: - Sannolikhet för fel - Sannolikhet för beröring av spänningsförande del - Teknisk erfarenhet - Teknisk möjlighet - Ekonomiska faktorer Risken för skada på människor bestäms i huvudsak av strömstyrkan och varaktighet genom kroppen. Den parameter som i första hand bestämmer strömmens värde är kroppens impedans. Påverkan av elektrisk ström genom kroppen visas i figur 1 (tid/ström-kurva IEC ). Risk för elektrisk chock Elektrisk chock inträffar då kroppen kommer i kontakt med ledande föremål av olika potential (spänning). Två typer av beröring orsakar chock: - direkt beröring (spänningsförande del) - indirekt beröring (del som blir spänningsförande vid fel) De vanligaste orsakerna till elektrisk stöt är: - Skadad isolering mellan hög- och lågspäning - Överspänning till följd av atmosfäriska störningar - Åldring av isolation i apparater och ledningar - Skadad isolering av spänningsförande delar. - Otillräcklig isolering av spänningsförande delar Normen IEC , med ursprung i IEC 60479, beskrivs på vilket sätt den maximal ofarliga spänningen är en funktion av omgivningen och hur den villkorliga beröringsspänningen är en funktion av den maximala frånkopplingstiden. Maximal ofarlig spänning (skyddsklenspänning): - UL = 24 V (våt yta) - U L = 0 V (torr yta) Tid / ström zoner för påverkan av växel-ström (1 Hz till 100 Hz) på personer (fig. 1) Frånkopplingstid som funktion av beröringsspänning Villkorlig beröringsspänning (V) < U L = 0 V maximal frånkopplingstid (s) AC DC Zoner Zon 1 Zon 2 Zon 3 Zon 4 Fysik påverkan Normalt ingen reaktion Normalt ingen skadlig påverkan Normalt ingen bestående skada. Sammandragning av muskler och andningssvårigheter, tillfälliga störningar i hjärtverksamheten beroende av strömmens värde Utöver påverkan enligt zon 3, risk för andningsstillestånd och hjärtstillestånd samt brännskador 146

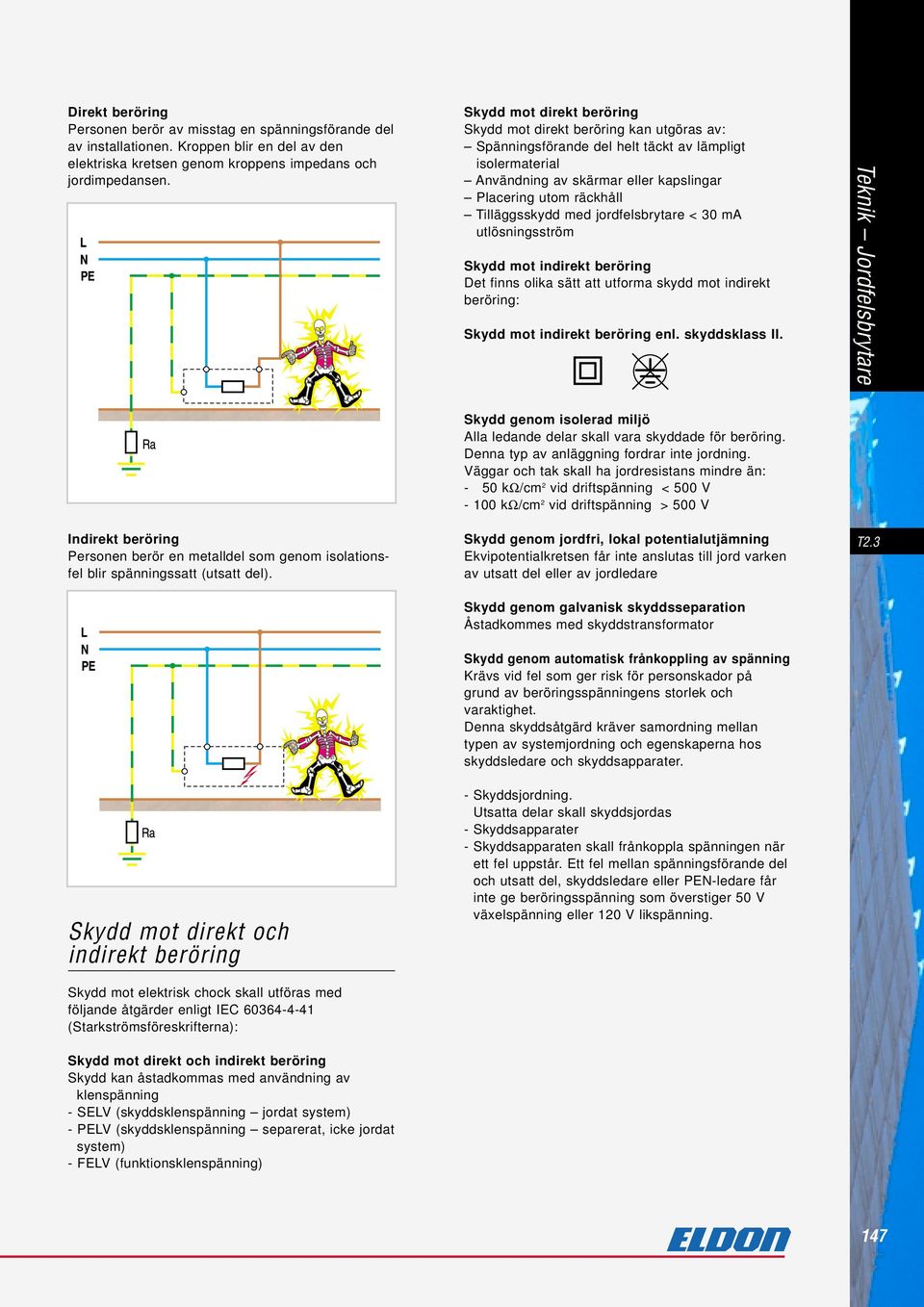

2 Direkt beröring Personen berör av misstag en spänningsförande del av installationen. Kroppen blir en del av den elektriska kretsen genom kroppens impedans och jordimpedansen. Skydd mot direkt beröring Skydd mot direkt beröring kan utgöras av: Spänningsförande del helt täckt av lämpligt isolermaterial Användning av skärmar eller kapslingar Placering utom räckhåll Tilläggsskydd med jordfelsbrytare < 30 ma utlösningsström Skydd mot indirekt beröring Det finns olika sätt att utforma skydd mot indirekt beröring: Skydd mot indirekt beröring enl. skyddsklass II. Indirekt beröring Personen berör en metalldel som genom isolationsfel blir spänningssatt (utsatt del). Skydd genom isolerad miljö Alla ledande delar skall vara skyddade för beröring. Denna typ av anläggning fordrar inte jordning. Väggar och tak skall ha jordresistans mindre än: - 0 kω/cm 2 vid driftspänning < 00 V kω/cm 2 vid driftspänning > 00 V Skydd genom jordfri, lokal potentialutjämning Ekvipotentialkretsen får inte anslutas till jord varken av utsatt del eller av jordledare Skydd genom galvanisk skyddsseparation Åstadkommes med skyddstransformator T2.3 Skydd genom automatisk frånkoppling av spänning Krävs vid fel som ger risk för personskador på grund av beröringsspänningens storlek och varaktighet. Denna skyddsåtgärd kräver samordning mellan typen av systemjordning och egenskaperna hos skyddsledare och skyddsapparater. Skydd mot direkt och indirekt beröring Skydd mot elektrisk chock skall utföras med följande åtgärder enligt IEC (Starkströmsföreskrifterna): - Skyddsjordning. Utsatta delar skall skyddsjordas - Skyddsapparater - Skyddsapparaten skall frånkoppla spänningen när ett fel uppstår. Ett fel mellan spänningsförande del och utsatt del, skyddsledare eller PEN-ledare får inte ge beröringsspänning som överstiger 0 V växelspänning eller 120 V likspänning. Skydd mot direkt och indirekt beröring Skydd kan åstadkommas med användning av klenspänning - SELV (skyddsklenspänning jordat system) - PELV (skyddsklenspänning separerat, icke jordat system) - FELV (funktionsklenspänning) 147

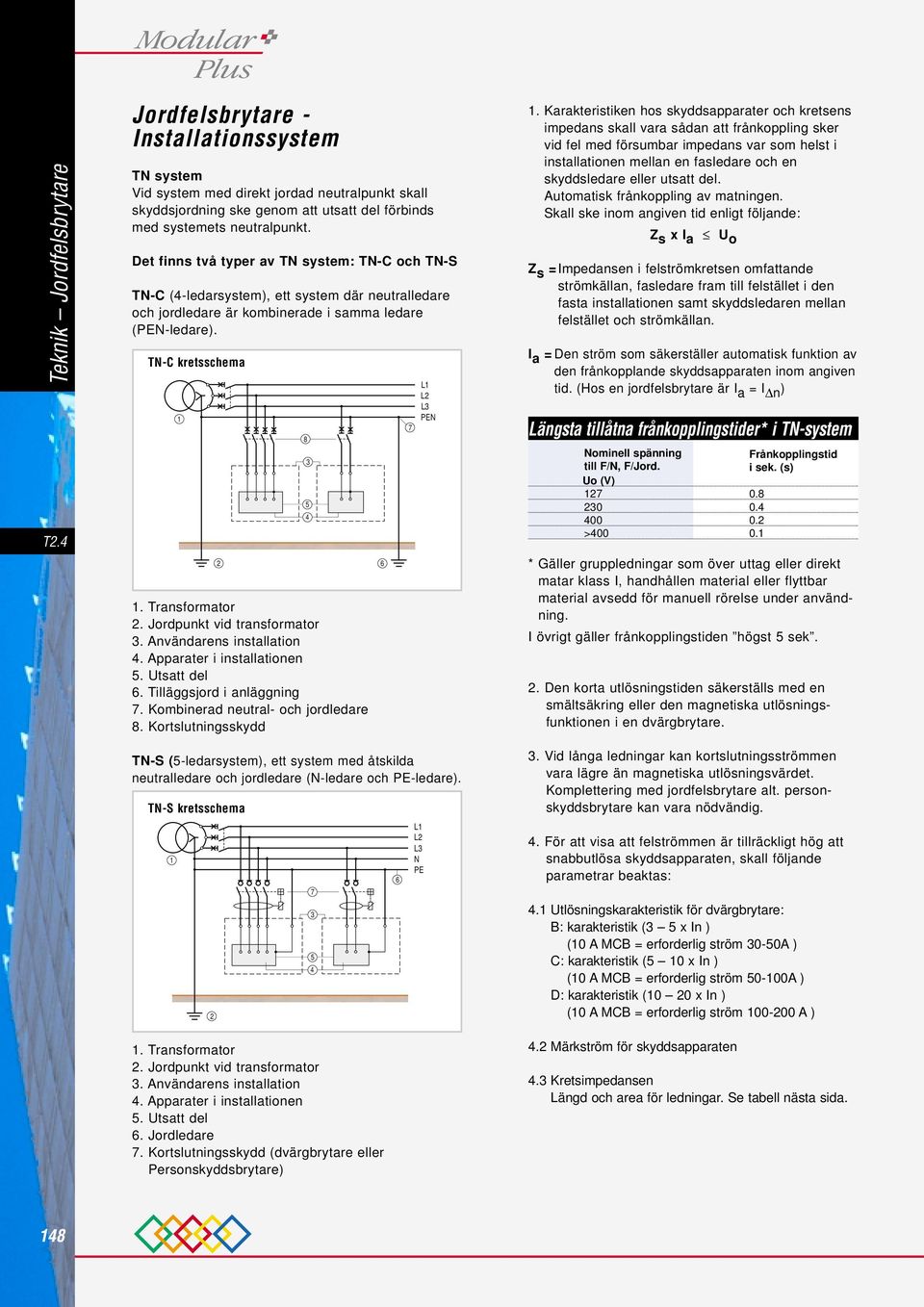

3 T2.4 Jordfelsbrytare - Installationssystem TN system Vid system med direkt jordad neutralpunkt skall skyddsjordning ske genom att utsatt del förbinds med systemets neutralpunkt. Det finns två typer av TN system: TN-C och TN-S TN-C (4-ledarsystem), ett system där neutralledare och jordledare är kombinerade i samma ledare (PEN-ledare). TN-C kretsschema Transformator 2. Jordpunkt vid transformator 3. Användarens installation 4. Apparater i installationen. Utsatt del 6. Tilläggsjord i anläggning 7. Kombinerad neutral- och jordledare 8. Kortslutningsskydd L1 L2 L3 PEN 1. Karakteristiken hos skyddsapparater och kretsens impedans skall vara sådan att frånkoppling sker vid fel med försumbar impedans var som helst i installationen mellan en fasledare och en skyddsledare eller utsatt del. Automatisk frånkoppling av matningen. Skall ske inom angiven tid enligt följande: Z s x I a U o Z s = Impedansen i felströmkretsen omfattande strömkällan, fasledare fram till felstället i den fasta installationen samt skyddsledaren mellan felstället och strömkällan. I a = Den ström som säkerställer automatisk funktion av den frånkopplande skyddsapparaten inom angiven tid. (Hos en jordfelsbrytare är I a = I n ) Längsta tillåtna frånkopplingstider* i TN-system Nominell spänning till F/N, F/Jord. Uo (V) >400 Frånkopplingstid i sek. (s) * Gäller gruppledningar som över uttag eller direkt matar klass I, handhållen material eller flyttbar material avsedd för manuell rörelse under användning. I övrigt gäller frånkopplingstiden högst sek. 2. Den korta utlösningstiden säkerställs med en smältsäkring eller den magnetiska utlösningsfunktionen i en dvärgbrytare. TN-S (-ledarsystem), ett system med åtskilda neutralledare och jordledare (N-ledare och PE-ledare). TN-S kretsschema L1 L2 L3 N PE 3. Vid långa ledningar kan kortslutningsströmmen vara lägre än magnetiska utlösningsvärdet. Komplettering med jordfelsbrytare alt. personskyddsbrytare kan vara nödvändig. 4. För att visa att felströmmen är tillräckligt hög att snabbutlösa skyddsapparaten, skall följande parametrar beaktas: 4.1 Utlösningskarakteristik för dvärgbrytare: B: karakteristik (3 x In ) (10 A MCB = erforderlig ström 30-0A ) C: karakteristik ( 10 x In ) (10 A MCB = erforderlig ström 0-100A ) D: karakteristik (10 20 x In ) (10 A MCB = erforderlig ström A ) 1. Transformator 2. Jordpunkt vid transformator 3. Användarens installation 4. Apparater i installationen. Utsatt del 6. Jordledare 7. Kortslutningsskydd (dvärgbrytare eller Personskyddsbrytare) 4.2 Märkström för skyddsapparaten 4.3 Kretsimpedansen Längd och area för ledningar. Se tabell nästa sida. 148

4 Max ledningslängd för utlösningsvillkor (indirekt beröring) TN 3 x 400 V, U L = 0 V, m = 1 vid smältsäkring typ gl gg Märkström smältsäkringar Kopparledare In (A) S mm Max ledningslängd för utlösningsvillkor (indirekt beröring) TN 3 x 400 V, U L = 0 V, m = 1 vid dvärgbrytare eller effektbrytare C karakteristik (Im: 10 x In ) Kopparledare In (A) S mm x9 2x120 2x10 2x18 2x240 3x9 3x120 3x10 3x18 3x T2. Korrektionskoefficienter Utlösningskarakteristik K1 B x 2 D x 0. K x 1.6 Gi x 0.8 Im x 10/Im Spänning K2 3 x 230V x 0.8 Fasledare K3 Aluminium 0.62 Area för PE(N) ledare K4 m = Sfas / Spe(n) m = 0. x 2 m = 1 x 1 m = 2 x 0.67 m = 3 x 0. m = 4 x 0.4 Exempel 3-fas TN system Un = 230 V skyddad med effektbrytare 80 A (Im = 8 x In). Fasledare 0 mm 2 koppar och PE-ledare 2 mm 2 koppar Lmax = 27 x 10/8 x 0,8 x 0,67 = 12 m 149

5 Vad är en jordfelsbrytare (jordfelsmodul, RCD)? Märkbrytförmåga Värdet på den högsta strömmen en jordfelsbrytare kan bryta vid given spänning och användningsvillkor. T2.6 En jordfelsbrytare, RCD (Residual Current Device), är en skyddsapparat som skyddar personer mot indirekt beröring av jordad utsatt del (del som kan bli spänningssatt vid fel). Den ger också skydd mot brand vid bestående jordfel, som ej bryts av ledningsskydd. Jordfelsbrytarens funktion De viktigaste delarna är: - Ringtransformatorn; indikerar jordfelsström (summaströmstransformator) - Reläet; när ett jordfel inträffar drar reläet och bryter huvudkontakterna - Mekanismen; öppnar eller slutar huvudkontakterna, manuellt eller automatiskt - Huvudkontakterna; öppnar eller sluter strömkretsen Jordfelsbrytaren mäter kontinuerligt strömmen genom alla strömbanor. Normalt är summa strömmen (I 1 +I 2 ) = 0. Vid jordfel avviker summan från noll. Reläet drar och mekanismen bryter huvud-kontakterna. Slut- och brytförmåga vid jordfel (I m) Värdet på den felström som får en jordfelsbrytare att sluta, leda under brytförloppet och bryta vid givna användningsvillkor. Villkorlig brytförmåga vid jordfel (I c) Värdet på den högsta villkorliga växelströmmen en jordfelsbrytare kan leda under brytförloppet för ett angivet kortslutningsskydd. Villkorlig kortslutningsström (Inc) Värdet på den felström som får en jordfelsbrytare att sluta och leda under brytförloppet för ett angivet kortslutningsskydd. Jordfelskortslutningsström Högsta felström en jordfelsbrytare kan leda utan att dess funktion äventyras. Nätkortslutningsström Den kortslutningsström som skulle flyta i en krets om kortslutningsskyddet byttes ut mot en fast ledare med försumbar impedans. Kontakter Test resistans Sekundär lindning Test knapp Utlösningsmekanism Relä Ringtransformator och primärlindning Slutförmåga Värdet på den högsta nätkortslutningsströmmen en jordfelsbrytare kan sluta vid given spänning och användningsvillkor. Frånskiljt läge Det läge där kontakterna nått frånskiljt avstånd i huvudkretsen. Slutet läge Det läge där kontakterna slutit huvudkretsen. Utlösningstid (ta) Tidsintervallet från start av felström till frånskiljt läge. Jordfelsström (I n) (residual current) Vektorsumman av fas- och nollströmmar (avvikelse från noll). Definitioner för olika jordfelsbrytare Utlösningsström Jordfelström som löser ut en jordfelsbrytare Märkbrytförmåga (Icn) Maximala brytförmågan för en effektbrytare och dvärgbrytare. Gäller enbart RCBO. RCCB = Residual Current operated Circuit Breaker without overcurrent protection. = Jordfelsbrytare utan överströmsskydd RCBO = Residual Current circuit Breaker with Overcurrent protection = Jordfelsbrytare med överströmsskydd (personskyddsbrytare, personskyddsautomat) Non-tripping strömvärde (Int) Högsta strömvärde en effektbrytare och dvärgbrytare kan leda utan att bryta under en bestämd tid. Gäller enbart RCBO. Tripping strömvärde (It) Lägst strömvärde som får en effektbrytare och dvärgbrytare att bryta efter en bestämd tid. Gäller enbart RCBO. 10

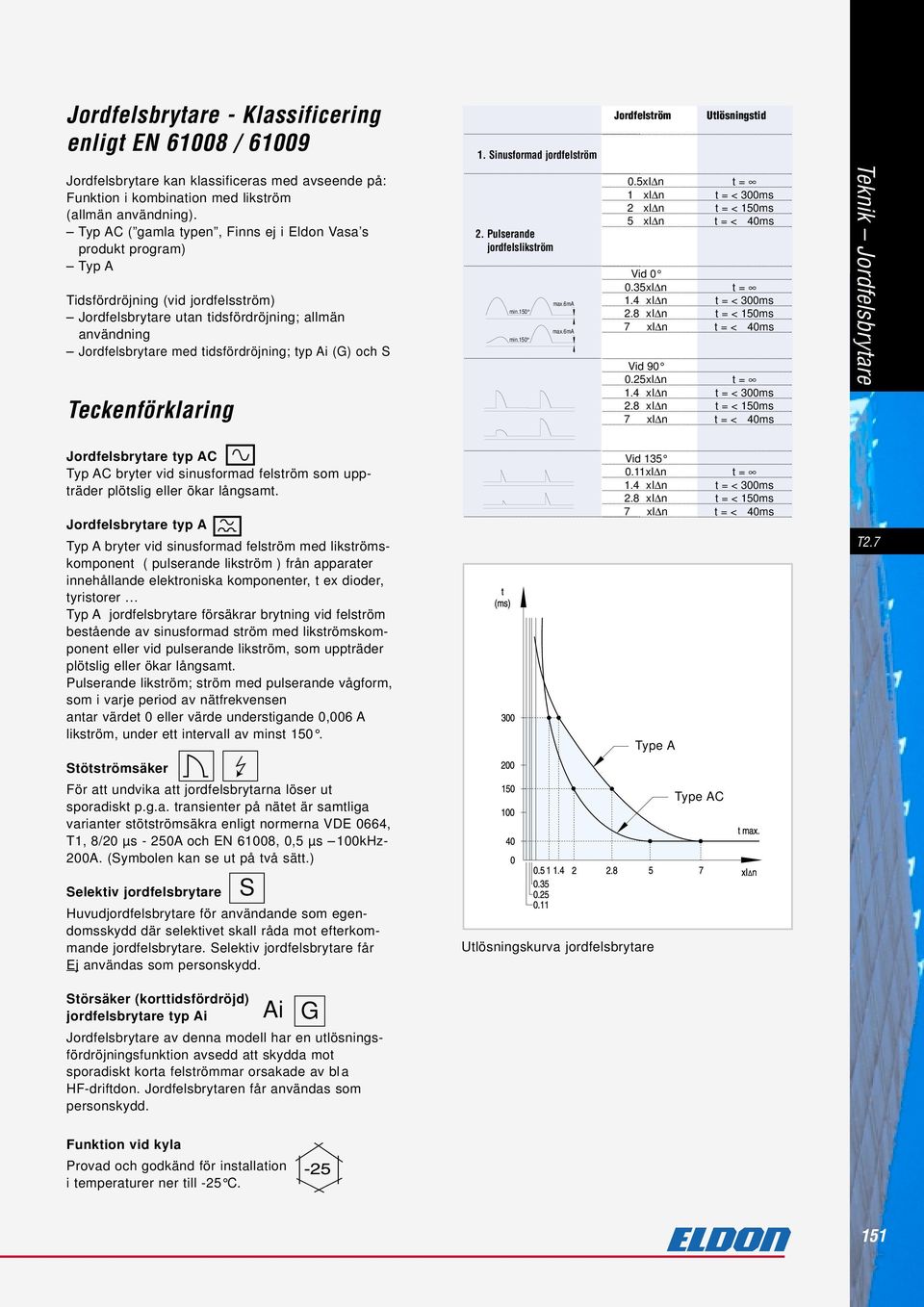

6 Jordfelsbrytare - Klassificering enligt EN / Sinusformad jordfelström Jordfelström Utlösningstid Jordfelsbrytare kan klassificeras med avseende på: Funktion i kombination med likström (allmän användning). Typ AC ( gamla typen, Finns ej i Eldon Vasa s produkt program) Typ A Tidsfördröjning (vid jordfelsström) Jordfelsbrytare utan tidsfördröjning; allmän användning Jordfelsbrytare med tidsfördröjning; typ Ai (G) och S Teckenförklaring 2. Pulserande jordfelslikström min.10 min.10 max.6ma max.6ma 0.xI n t = 1 xi n t = < 300ms 2 xi n t = < 10ms xi n t = < 40ms Vid 0 0.3xI n t = 1.4 xi n t = < 300ms 2.8 xi n t = < 10ms 7 xi n t = < 40ms Vid xI n t = 1.4 xi n t = < 300ms 2.8 xi n t = < 10ms 7 xi n t = < 40ms Jordfelsbrytare typ AC Typ AC bryter vid sinusformad felström som uppträder plötslig eller ökar långsamt. Jordfelsbrytare typ A Typ A bryter vid sinusformad felström med likströmskomponent ( pulserande likström ) från apparater innehållande elektroniska komponenter, t ex dioder, tyristorer Typ A jordfelsbrytare försäkrar brytning vid felström bestående av sinusformad ström med likströmskomponent eller vid pulserande likström, som uppträder plötslig eller ökar långsamt. Pulserande likström; ström med pulserande vågform, som i varje period av nätfrekvensen antar värdet 0 eller värde understigande 0,006 A likström, under ett intervall av minst 10. Stötströmsäker För att undvika att jordfelsbrytarna löser ut sporadiskt p.g.a. transienter på nätet är samtliga varianter stötströmsäkra enligt normerna VDE 0664, T1, 8/20 µs - 20A och EN 61008, 0, µs 100kHz- 200A. (Symbolen kan se ut på två sätt.) Selektiv jordfelsbrytare Huvudjordfelsbrytare för användande som egendomsskydd där selektivet skall råda mot efterkommande jordfelsbrytare. Selektiv jordfelsbrytare får Ej användas som personskydd. Störsäker (korttidsfördröjd) jordfelsbrytare typ Ai Ai G Jordfelsbrytare av denna modell har en utlösningsfördröjningsfunktion avsedd att skydda mot sporadiskt korta felströmmar orsakade av bla HF-driftdon. Jordfelsbrytaren får användas som personskydd. S Utlösningskurva jordfelsbrytare Vid xI n t = 1.4 xi n t = < 300ms 2.8 xi n t = < 10ms 7 xi n t = < 40ms Type A Type AC T2.7 Funktion vid kyla Provad och godkänd för installation i temperaturer ner till -2 C. 11

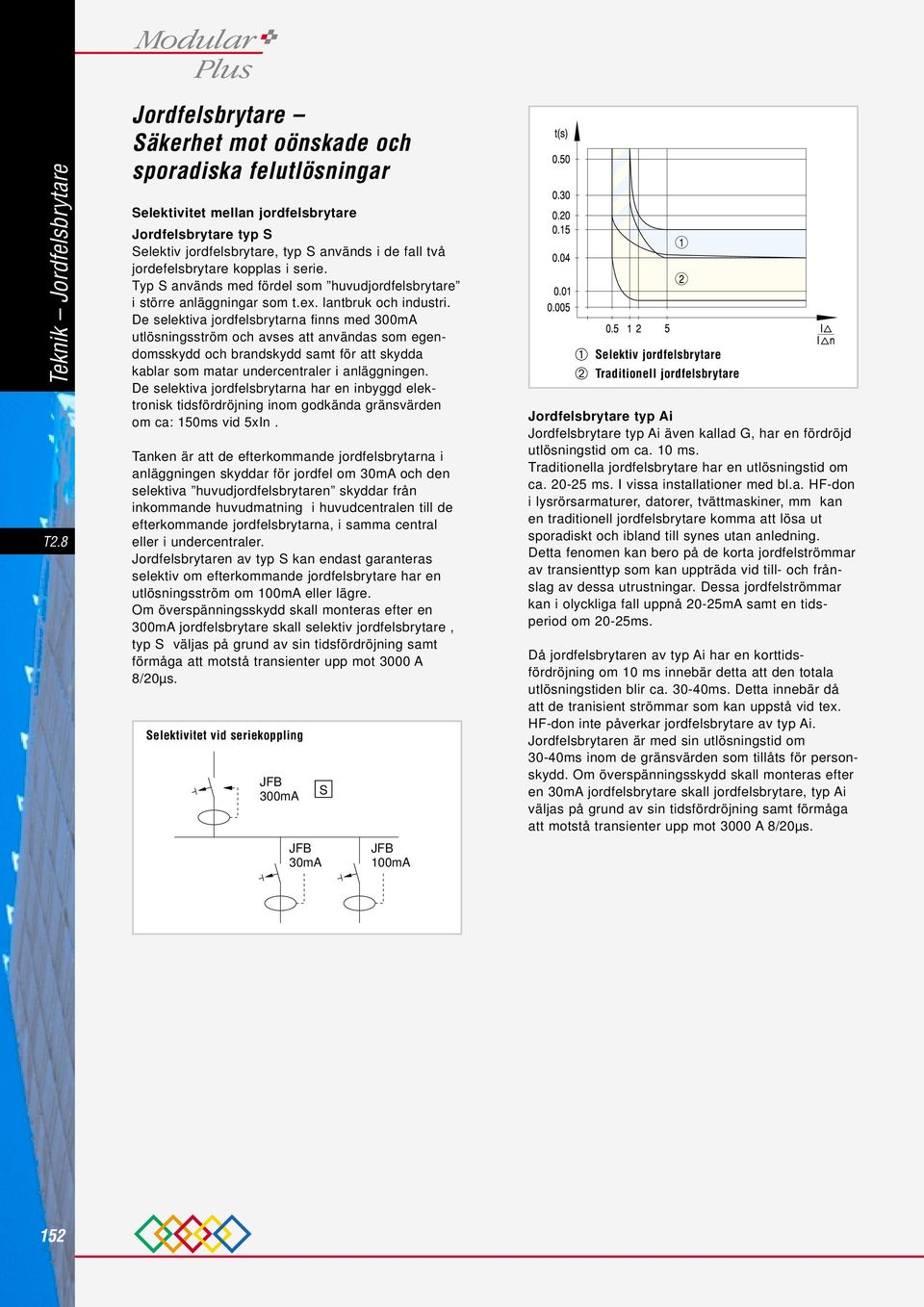

7 T2.8 Jordfelsbrytare Säkerhet mot oönskade och sporadiska felutlösningar Selektivitet mellan jordfelsbrytare Jordfelsbrytare typ S Selektiv jordfelsbrytare, typ S används i de fall två jordefelsbrytare kopplas i serie. Typ S används med fördel som huvudjordfelsbrytare i större anläggningar som t.ex. lantbruk och industri. De selektiva jordfelsbrytarna finns med 300mA utlösningsström och avses att användas som egendomsskydd och brandskydd samt för att skydda kablar som matar undercentraler i anläggningen. De selektiva jordfelsbrytarna har en inbyggd elektronisk tidsfördröjning inom godkända gränsvärden om ca: 10ms vid xin. Tanken är att de efterkommande jordfelsbrytarna i anläggningen skyddar för jordfel om 30mA och den selektiva huvudjordfelsbrytaren skyddar från inkommande huvudmatning i huvudcentralen till de efterkommande jordfelsbrytarna, i samma central eller i undercentraler. Jordfelsbrytaren av typ S kan endast garanteras selektiv om efterkommande jordfelsbrytare har en utlösningsström om 100mA eller lägre. Om överspänningsskydd skall monteras efter en 300mA jordfelsbrytare skall selektiv jordfelsbrytare, typ S väljas på grund av sin tidsfördröjning samt förmåga att motstå transienter upp mot 3000 A 8/20µs. Selektivitet vid seriekoppling JFB 300mA S JFB 30mA JFB 100mA ➀ Selektiv jordfelsbrytare ➁ Traditionell jordfelsbrytare Jordfelsbrytare typ Ai Jordfelsbrytare typ Ai även kallad G, har en fördröjd utlösningstid om ca. 10 ms. Traditionella jordfelsbrytare har en utlösningstid om ca ms. I vissa installationer med bl.a. HF-don i lysrörsarmaturer, datorer, tvättmaskiner, mm kan en traditionell jordfelsbrytare komma att lösa ut sporadiskt och ibland till synes utan anledning. Detta fenomen kan bero på de korta jordfelströmmar av transienttyp som kan uppträda vid till- och frånslag av dessa utrustningar. Dessa jordfelströmmar kan i olyckliga fall uppnå 20-2mA samt en tidsperiod om 20-2ms. Då jordfelsbrytaren av typ Ai har en korttidsfördröjning om 10 ms innebär detta att den totala utlösningstiden blir ca ms. Detta innebär då att de tranisient strömmar som kan uppstå vid tex. HF-don inte påverkar jordfelsbrytare av typ Ai. Jordfelsbrytaren är med sin utlösningstid om 30-40ms inom de gränsvärden som tillåts för personskydd. Om överspänningsskydd skall monteras efter en 30mA jordfelsbrytare skall jordfelsbrytare, typ Ai väljas på grund av sin tidsfördröjning samt förmåga att motstå transienter upp mot 3000 A 8/20µs. 12

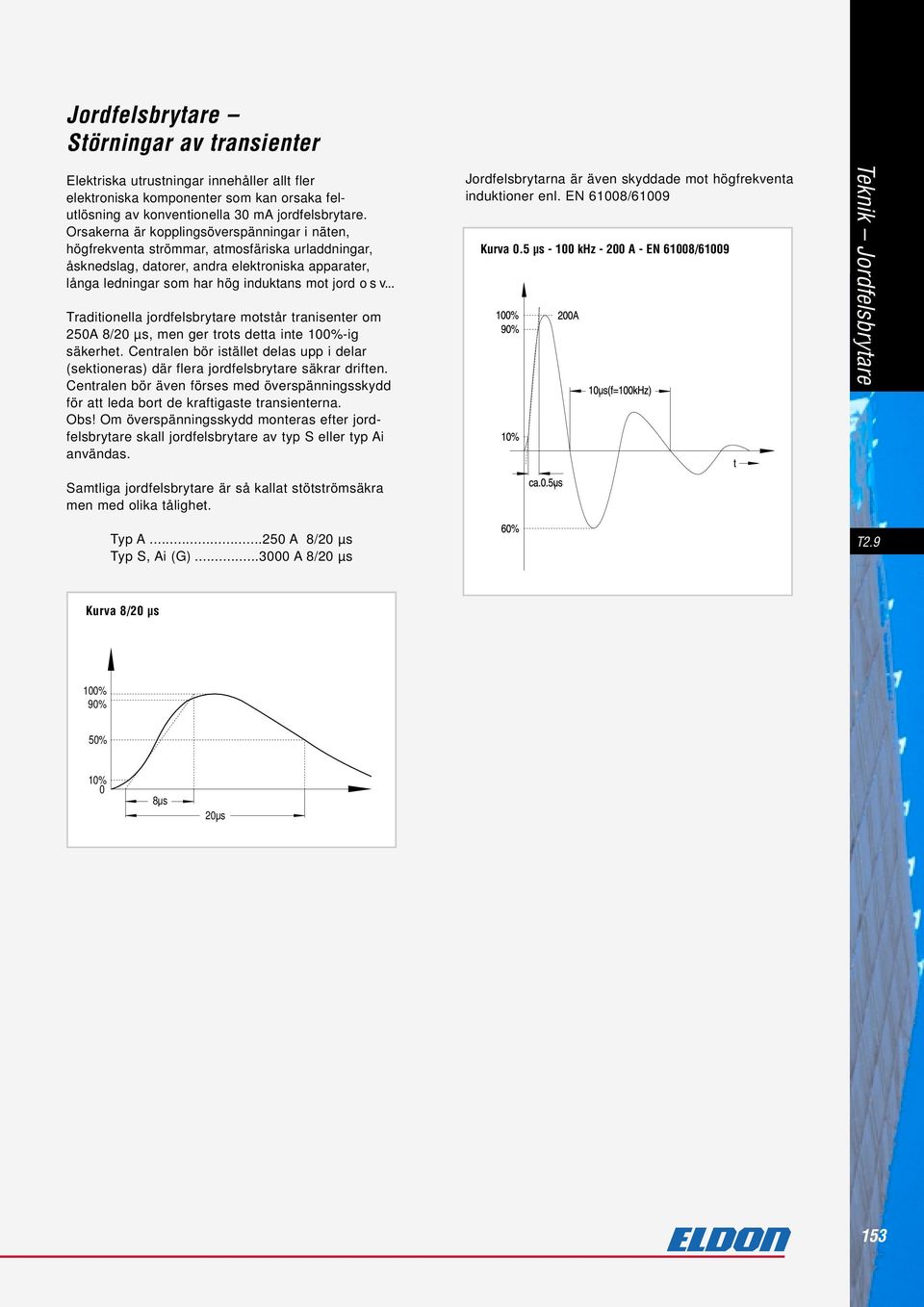

8 Jordfelsbrytare Störningar av transienter Elektriska utrustningar innehåller allt fler elektroniska komponenter som kan orsaka felutlösning av konventionella 30 ma jordfelsbrytare. Orsakerna är kopplingsöverspänningar i näten, högfrekventa strömmar, atmosfäriska urladdningar, åsknedslag, datorer, andra elektroniska apparater, långa ledningar som har hög induktans mot jord o s v... Traditionella jordfelsbrytare motstår tranisenter om 20A 8/20 µs, men ger trots detta inte 100%-ig säkerhet. Centralen bör istället delas upp i delar (sektioneras) där flera jordfelsbrytare säkrar driften. Centralen bör även förses med överspänningsskydd för att leda bort de kraftigaste transienterna. Obs! Om överspänningsskydd monteras efter jordfelsbrytare skall jordfelsbrytare av typ S eller typ Ai användas. Jordfelsbrytarna är även skyddade mot högfrekventa induktioner enl. EN 61008/61009 Kurva 0. µs khz A - EN 61008/61009 Samtliga jordfelsbrytare är så kallat stötströmsäkra men med olika tålighet. Typ A...20 A 8/20 µs Typ S, Ai (G) A 8/20 µs T2.9 Kurva 8/20 µs 100% 90% 0% 10% 0 8us 20us 13

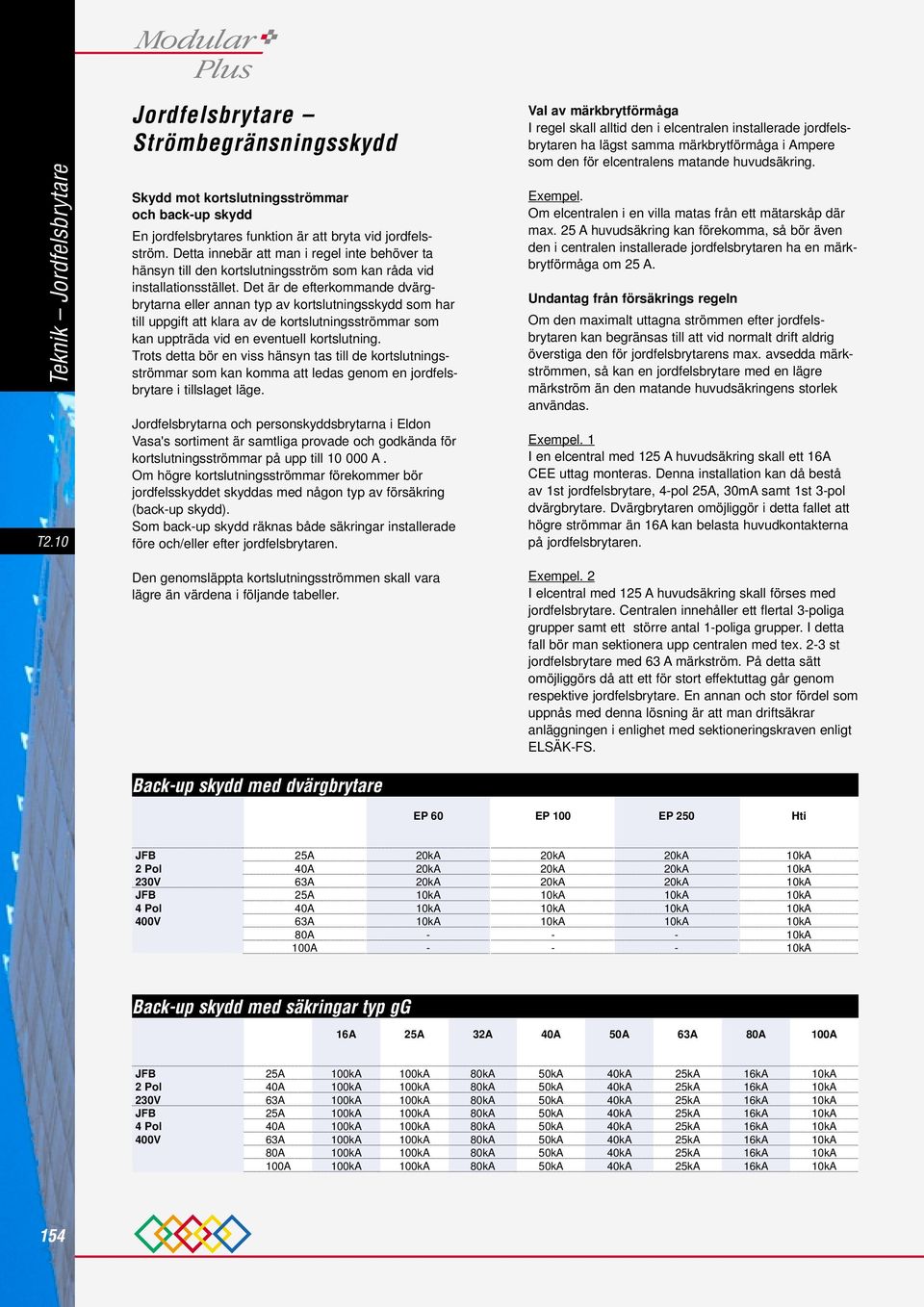

9 T2.10 Jordfelsbrytare Strömbegränsningsskydd Skydd mot kortslutningsströmmar och back-up skydd En jordfelsbrytares funktion är att bryta vid jordfelsström. Detta innebär att man i regel inte behöver ta hänsyn till den kortslutningsström som kan råda vid installationsstället. Det är de efterkommande dvärgbrytarna eller annan typ av kortslutningsskydd som har till uppgift att klara av de kortslutningsströmmar som kan uppträda vid en eventuell kortslutning. Trots detta bör en viss hänsyn tas till de kortslutningsströmmar som kan komma att ledas genom en jordfelsbrytare i tillslaget läge. Jordfelsbrytarna och personskyddsbrytarna i Eldon Vasa's sortiment är samtliga provade och godkända för kortslutningsströmmar på upp till A. Om högre kortslutningsströmmar förekommer bör jordfelsskyddet skyddas med någon typ av försäkring (back-up skydd). Som back-up skydd räknas både säkringar installerade före och/eller efter jordfelsbrytaren. Val av märkbrytförmåga I regel skall alltid den i elcentralen installerade jordfelsbrytaren ha lägst samma märkbrytförmåga i Ampere som den för elcentralens matande huvudsäkring. Exempel. Om elcentralen i en villa matas från ett mätarskåp där max. 2 A huvudsäkring kan förekomma, så bör även den i centralen installerade jordfelsbrytaren ha en märkbrytförmåga om 2 A. Undantag från försäkrings regeln Om den maximalt uttagna strömmen efter jordfelsbrytaren kan begränsas till att vid normalt drift aldrig överstiga den för jordfelsbrytarens max. avsedda märkströmmen, så kan en jordfelsbrytare med en lägre märkström än den matande huvudsäkringens storlek användas. Exempel. 1 I en elcentral med 12 A huvudsäkring skall ett 16A CEE uttag monteras. Denna installation kan då bestå av 1st jordfelsbrytare, 4-pol 2A, 30mA samt 1st 3-pol dvärgbrytare. Dvärgbrytaren omöjliggör i detta fallet att högre strömmar än 16A kan belasta huvudkontakterna på jordfelsbrytaren. Den genomsläppta kortslutningsströmmen skall vara lägre än värdena i följande tabeller. Back-up skydd med dvärgbrytare Exempel. 2 I elcentral med 12 A huvudsäkring skall förses med jordfelsbrytare. Centralen innehåller ett flertal 3-poliga grupper samt ett större antal 1-poliga grupper. I detta fall bör man sektionera upp centralen med tex. 2-3 st jordfelsbrytare med 63 A märkström. På detta sätt omöjliggörs då att ett för stort effektuttag går genom respektive jordfelsbrytare. En annan och stor fördel som uppnås med denna lösning är att man driftsäkrar anläggningen i enlighet med sektioneringskraven enligt ELSÄK-FS. EP 60 EP 100 EP 20 Hti JFB 2 Pol 230V JFB 4 Pol 400V 2A 40A 63A 2A 40A 63A 80A 100A Back-up skydd med säkringar typ gg 16A 2A 32A 40A 0A 63A 80A 100A JFB 2 Pol 230V JFB 4 Pol 400V 2A 40A 63A 2A 40A 63A 80A 100A 80kA 80kA 80kA 80kA 80kA 80kA 80kA 80kA 0kA 0kA 0kA 0kA 0kA 0kA 0kA 0kA 40kA 40kA 40kA 40kA 40kA 40kA 40kA 40kA 2kA 2kA 2kA 2kA 2kA 2kA 2kA 2kA 16kA 16kA 16kA 16kA 16kA 16kA 16kA 16kA 14

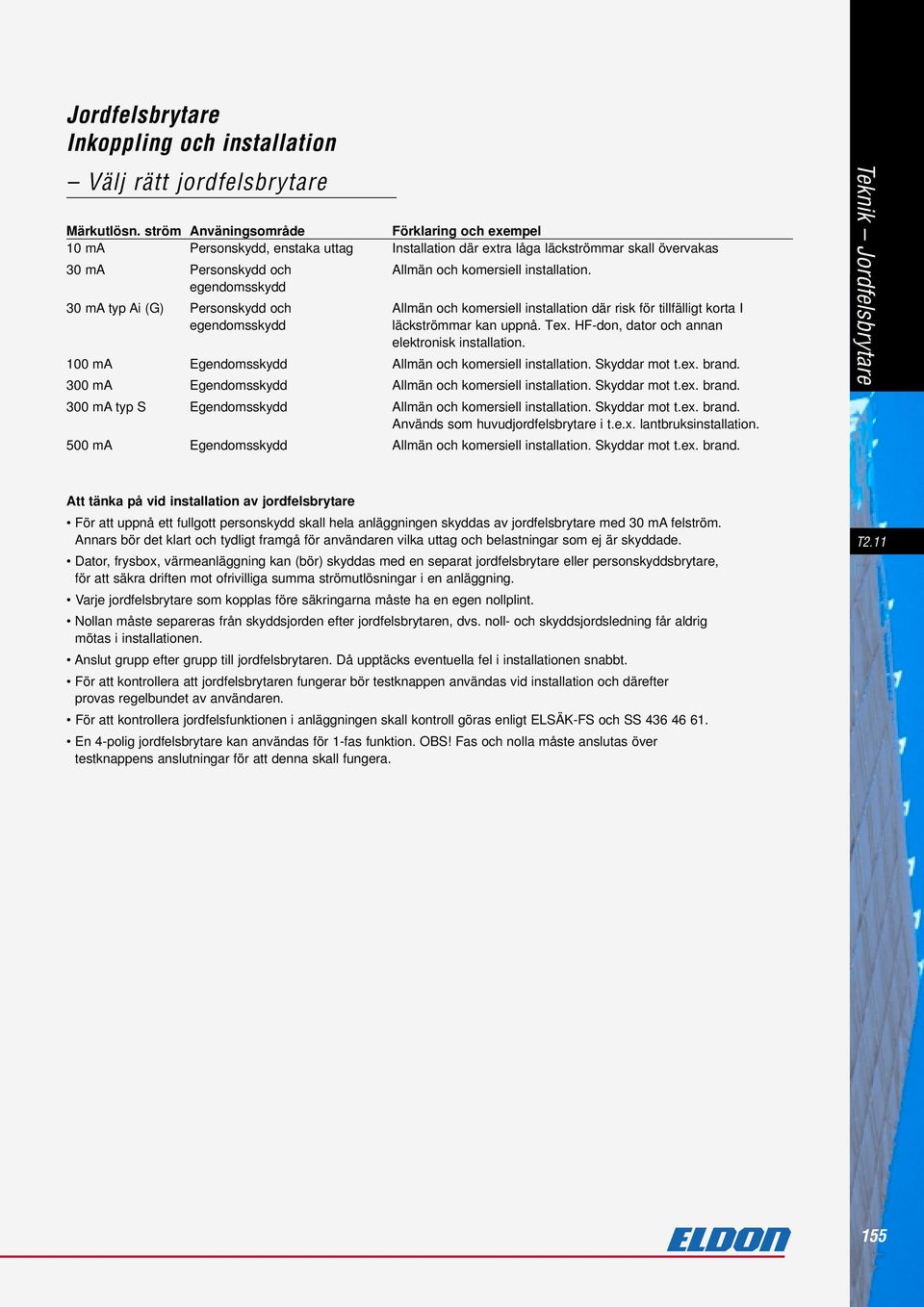

10 Jordfelsbrytare Inkoppling och installation Välj rätt jordfelsbrytare Märkutlösn. ström Använingsområde Förklaring och exempel 10 ma Personskydd, enstaka uttag Installation där extra låga läckströmmar skall övervakas 30 ma Personskydd och Allmän och komersiell installation. egendomsskydd 30 ma typ Ai (G) Personskydd och Allmän och komersiell installation där risk för tillfälligt korta I egendomsskydd läckströmmar kan uppnå. Tex. HF-don, dator och annan elektronisk installation. 100 ma Egendomsskydd Allmän och komersiell installation. Skyddar mot t.ex. brand. 300 ma Egendomsskydd Allmän och komersiell installation. Skyddar mot t.ex. brand. 300 ma typ S Egendomsskydd Allmän och komersiell installation. Skyddar mot t.ex. brand. Används som huvudjordfelsbrytare i t.e.x. lantbruksinstallation. 00 ma Egendomsskydd Allmän och komersiell installation. Skyddar mot t.ex. brand. Att tänka på vid installation av jordfelsbrytare För att uppnå ett fullgott personskydd skall hela anläggningen skyddas av jordfelsbrytare med 30 ma felström. Annars bör det klart och tydligt framgå för användaren vilka uttag och belastningar som ej är skyddade. Dator, frysbox, värmeanläggning kan (bör) skyddas med en separat jordfelsbrytare eller personskyddsbrytare, för att säkra driften mot ofrivilliga summa strömutlösningar i en anläggning. Varje jordfelsbrytare som kopplas före säkringarna måste ha en egen nollplint. Nollan måste separeras från skyddsjorden efter jordfelsbrytaren, dvs. noll- och skyddsjordsledning får aldrig mötas i installationen. Anslut grupp efter grupp till jordfelsbrytaren. Då upptäcks eventuella fel i installationen snabbt. För att kontrollera att jordfelsbrytaren fungerar bör testknappen användas vid installation och därefter provas regelbundet av användaren. För att kontrollera jordfelsfunktionen i anläggningen skall kontroll göras enligt ELSÄK-FS och SS En 4-polig jordfelsbrytare kan användas för 1-fas funktion. OBS! Fas och nolla måste anslutas över testknappens anslutningar för att denna skall fungera. T2.11 1

11 Jordfelsbrytare Inkoppling och installation Anslutning Alla ledare, fas- och neutralledare, i de kretsar som skall skyddas måste kopplas till jordfelsbrytarens övre eller nedre sida. Om 3 faser samt nolla ansluts till den 4-poliga jordfelsbrytaren skall alltid nollan anslutas till de terminal märkt med N. Detta på grund av jordfelsbrytarens konstruktion, där nollan alltid sluter före och bryter efter faserna. Då 1-fas samt nolla ansluts över en 4-polig jordfelsbrytare gäller att inkoppling sker via de två i mitten placerade terminalerna. Detta för att få spänning till testfunktionen som är kopplad över dessa anslutningar (se kretsschema). OBS! Anslutningsterminaler skall alltid efterdragas med Nm p.g.a. eventuella temperaturväxlingar vid last i ansluten kabel. Använd ändhylsor för säkrare installation. T2.12 Kontaktblock Det finns möjlighet att påmontera hjälpkontakt, signalkontakt, fjärrutlösare, underspänningsutlösare, mm. För montage möjligheter hänvisas till sidorna gällande kontaktblock under avdelning C i katalogen. För att kunna montera ett kontaktblock tar man förts bort den skyddsdel som finns på högersida av jordfelsbrytaren. 16

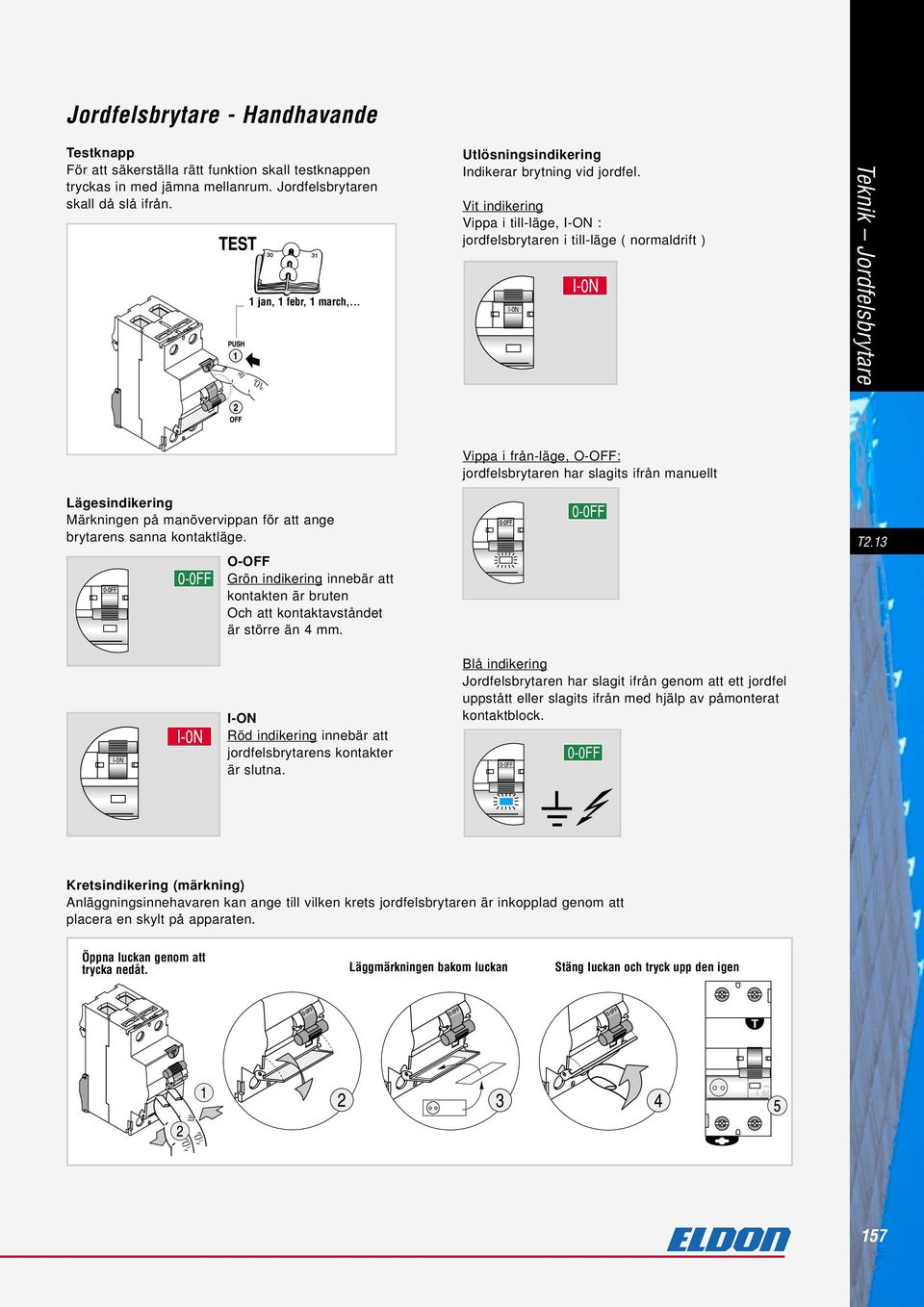

12 Jordfelsbrytare - Handhavande Testknapp För att säkerställa rätt funktion skall testknappen tryckas in med jämna mellanrum. Jordfelsbrytaren skall då slå ifrån. 1 jan, 1 febr, 1 march,... Utlösningsindikering Indikerar brytning vid jordfel. Vit indikering Vippa i till-läge, I-ON : jordfelsbrytaren i till-läge ( normaldrift ) I-0N Lägesindikering Märkningen på manövervippan för att ange brytarens sanna kontaktläge. O-OFF Grön indikering innebär att kontakten är bruten Och att kontaktavståndet är större än 4 mm. Vippa i från-läge, O-OFF: jordfelsbrytaren har slagits ifrån manuellt T2.13 I-0N I-ON Röd indikering innebär att jordfelsbrytarens kontakter är slutna. Blå indikering Jordfelsbrytaren har slagit ifrån genom att ett jordfel uppstått eller slagits ifrån med hjälp av påmonterat kontaktblock. 0-0FF 0-0FF Kretsindikering (märkning) Anläggningsinnehavaren kan ange till vilken krets jordfelsbrytaren är inkopplad genom att placera en skylt på apparaten. Öppna luckan genom att trycka nedåt. Läggmärkningen bakom luckan Stäng luckan och tryck upp den igen 17

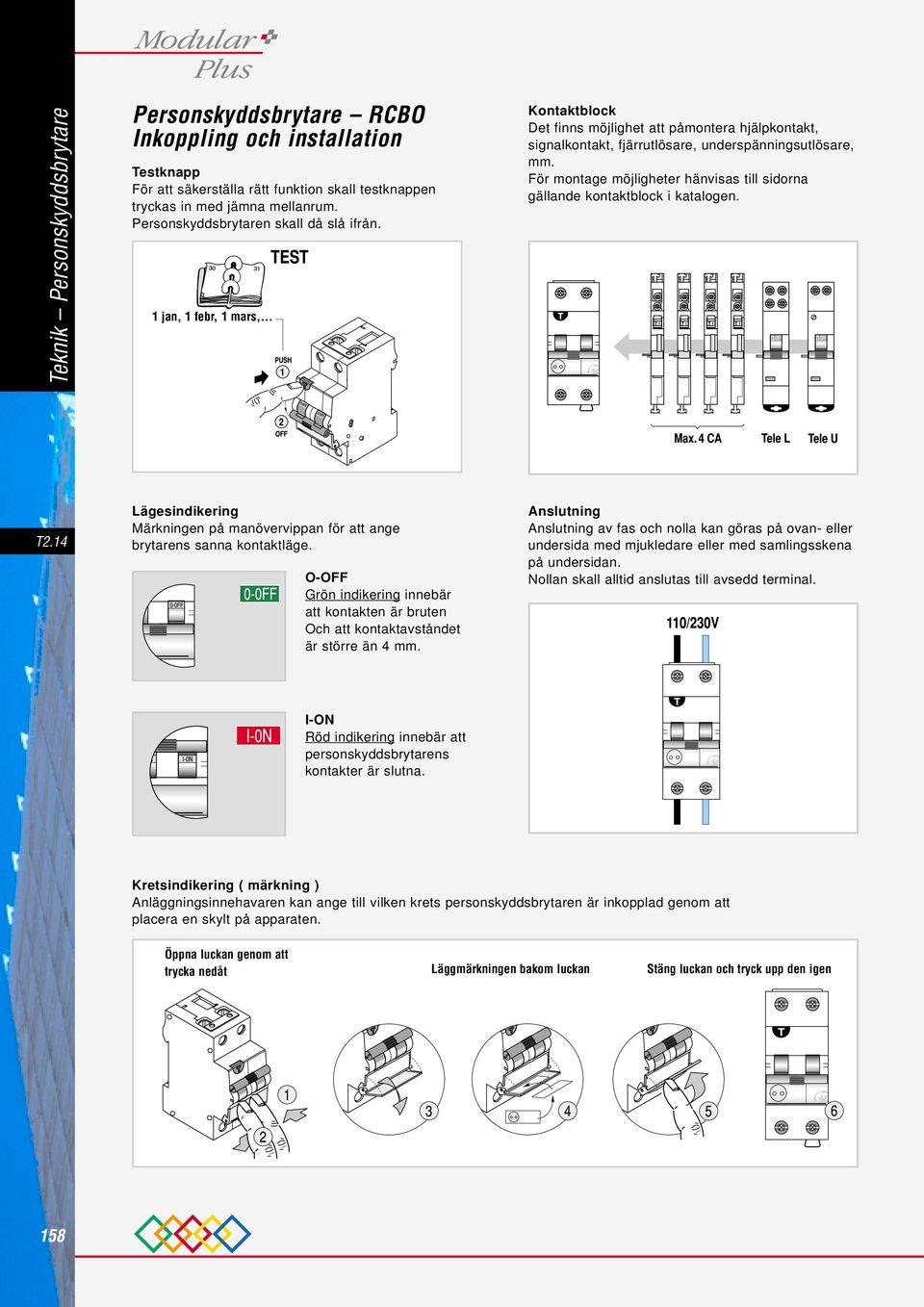

13 Teknik Personskyddsbrytare Personskyddsbrytare RCBO Inkoppling och installation Testknapp För att säkerställa rätt funktion skall testknappen tryckas in med jämna mellanrum. Personskyddsbrytaren skall då slå ifrån. 1 jan, 1 febr, 1 mars,... Kontaktblock Det finns möjlighet att påmontera hjälpkontakt, signalkontakt, fjärrutlösare, underspänningsutlösare, mm. För montage möjligheter hänvisas till sidorna gällande kontaktblock i katalogen. T2.14 Lägesindikering Märkningen på manövervippan för att ange brytarens sanna kontaktläge. O-OFF Grön indikering innebär att kontakten är bruten Och att kontaktavståndet är större än 4 mm. Anslutning Anslutning av fas och nolla kan göras på ovan- eller undersida med mjukledare eller med samlingsskena på undersidan. Nollan skall alltid anslutas till avsedd terminal. I-ON Röd indikering innebär att personskyddsbrytarens kontakter är slutna. Kretsindikering ( märkning ) Anläggningsinnehavaren kan ange till vilken krets personskyddsbrytaren är inkopplad genom att placera en skylt på apparaten. Öppna luckan genom att trycka nedåt Läggmärkningen bakom luckan Stäng luckan och tryck upp den igen 18

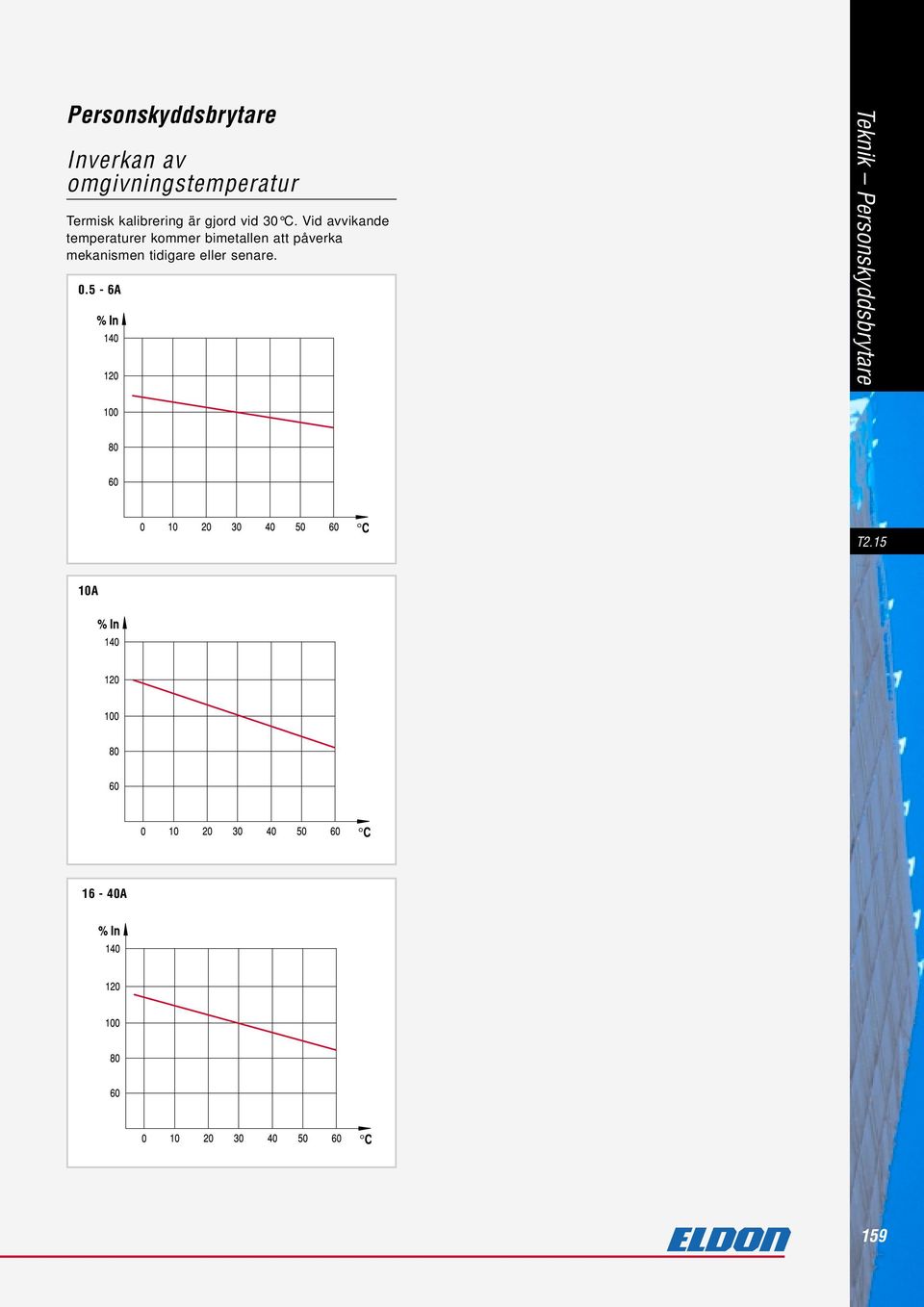

14 Personskyddsbrytare Inverkan av omgivningstemperatur Termisk kalibrering är gjord vid 30 C. Vid avvikande temperaturer kommer bimetallen att påverka mekanismen tidigare eller senare A Teknik Personskyddsbrytare T2.1 10A 16-40A 19

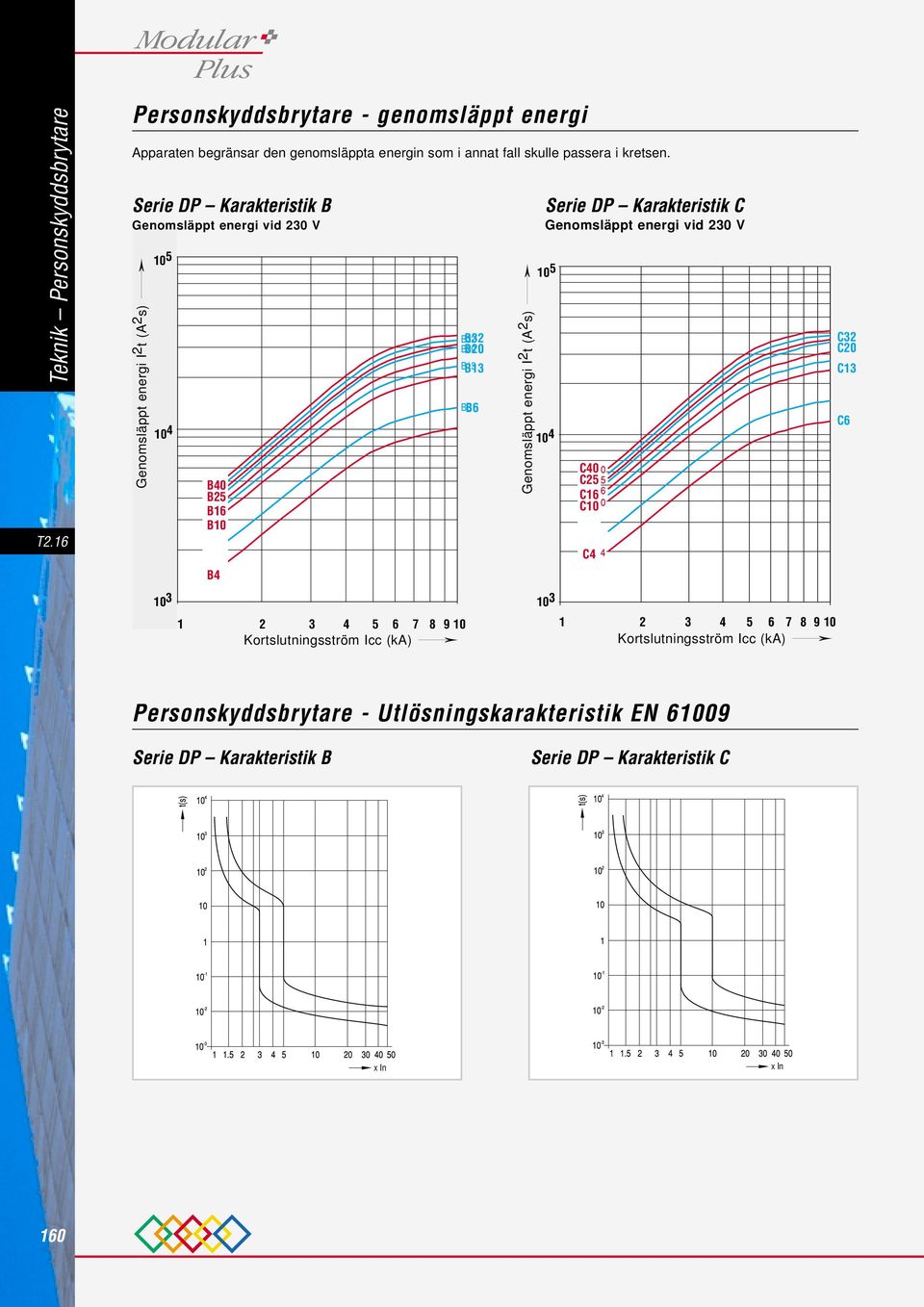

15 Teknik Personskyddsbrytare T2.16 Personskyddsbrytare - genomsläppt energi Apparaten begränsar den genomsläppta energin som i annat fall skulle passera i kretsen. Serie DP Karakteristik B Genomsläppt energi vid 230 V Genomsläppt energi I 2 t (A 2 s) B40 B2 B16 B10 B Kortslutningsström Icc (ka) B32 B20 B13 B6 Genomsläppt energi I 2 t (A 2 s) Serie DP Karakteristik C Genomsläppt energi vid 230 V C40 C2 C16 C10 C Kortslutningsström Icc (ka) C32 C20 C13 C6 Personskyddsbrytare - Utlösningskarakteristik EN Serie DP Karakteristik B Serie DP Karakteristik C x In x In 160

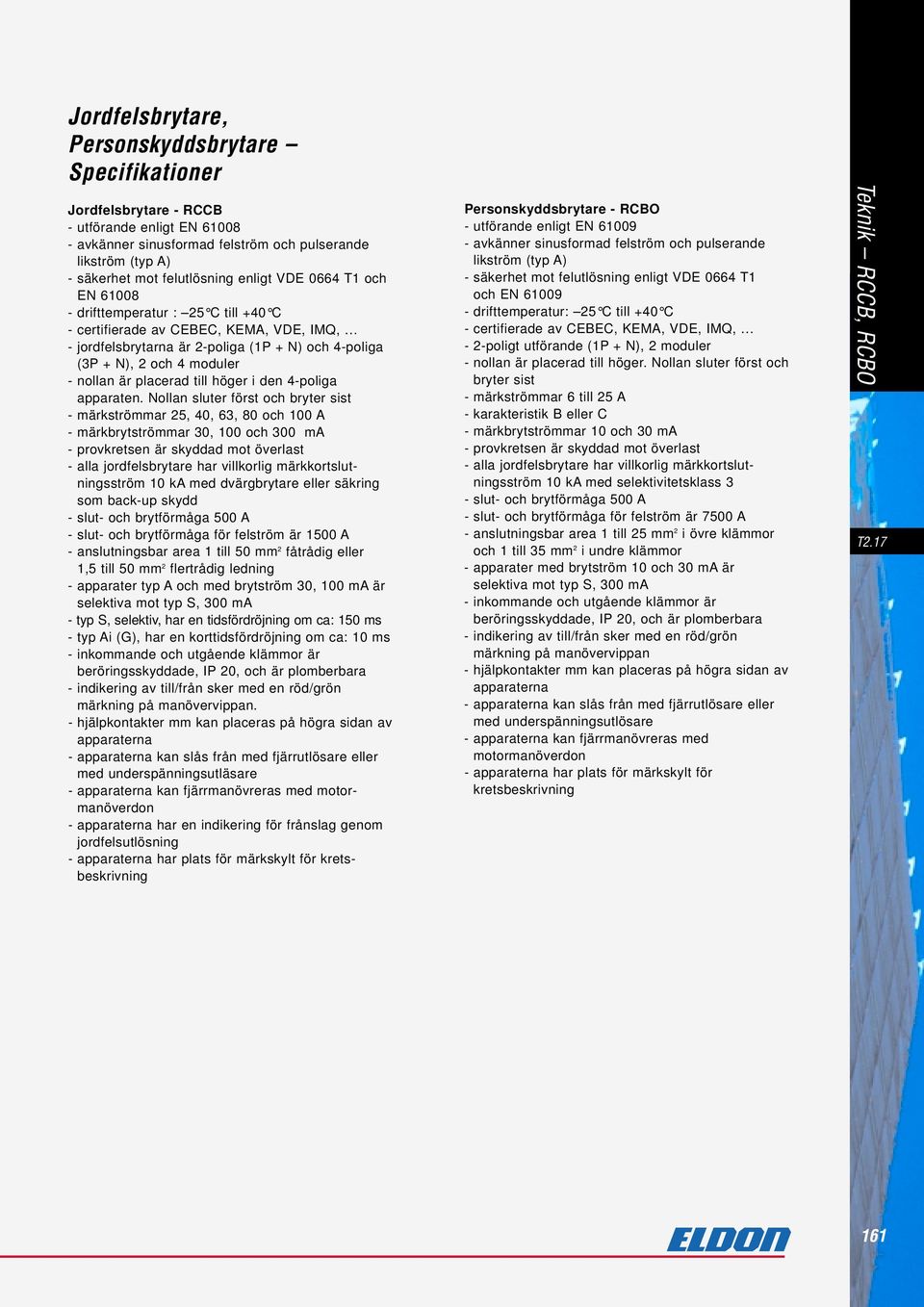

16 Jordfelsbrytare, Personskyddsbrytare Specifikationer Jordfelsbrytare - RCCB - utförande enligt EN avkänner sinusformad felström och pulserande likström (typ A) - säkerhet mot felutlösning enligt VDE 0664 T1 och EN drifttemperatur : 2 C till +40 C - certifierade av CEBEC, KEMA, VDE, IMQ, - jordfelsbrytarna är 2-poliga (1P + N) och 4-poliga (3P + N), 2 och 4 moduler - nollan är placerad till höger i den 4-poliga apparaten. Nollan sluter först och bryter sist - märkströmmar 2, 40, 63, 80 och 100 A - märkbrytströmmar 30, 100 och 300 ma - provkretsen är skyddad mot överlast - alla jordfelsbrytare har villkorlig märkkortslutningsström 10 ka med dvärgbrytare eller säkring som back-up skydd - slut- och brytförmåga 00 A - slut- och brytförmåga för felström är 100 A - anslutningsbar area 1 till 0 mm 2 fåtrådig eller 1, till 0 mm 2 flertrådig ledning - apparater typ A och med brytström 30, 100 ma är selektiva mot typ S, 300 ma - typ S, selektiv, har en tidsfördröjning om ca: 10 ms - typ Ai (G), har en korttidsfördröjning om ca: 10 ms - inkommande och utgående klämmor är beröringsskyddade, IP 20, och är plomberbara - indikering av till/från sker med en röd/grön märkning på manövervippan. - hjälpkontakter mm kan placeras på högra sidan av apparaterna - apparaterna kan slås från med fjärrutlösare eller med underspänningsutläsare - apparaterna kan fjärrmanövreras med motormanöverdon - apparaterna har en indikering för frånslag genom jordfelsutlösning - apparaterna har plats för märkskylt för kretsbeskrivning Personskyddsbrytare - RCBO - utförande enligt EN avkänner sinusformad felström och pulserande likström (typ A) - säkerhet mot felutlösning enligt VDE 0664 T1 och EN drifttemperatur: 2 C till +40 C - certifierade av CEBEC, KEMA, VDE, IMQ, - 2-poligt utförande (1P + N), 2 moduler - nollan är placerad till höger. Nollan sluter först och bryter sist - märkströmmar 6 till 2 A - karakteristik B eller C - märkbrytströmmar 10 och 30 ma - provkretsen är skyddad mot överlast - alla jordfelsbrytare har villkorlig märkkortslutningsström 10 ka med selektivitetsklass 3 - slut- och brytförmåga 00 A - slut- och brytförmåga för felström är 700 A - anslutningsbar area 1 till 2 mm 2 i övre klämmor och 1 till 3 mm 2 i undre klämmor - apparater med brytström 10 och 30 ma är selektiva mot typ S, 300 ma - inkommande och utgående klämmor är beröringsskyddade, IP 20, och är plomberbara - indikering av till/från sker med en röd/grön märkning på manövervippan - hjälpkontakter mm kan placeras på högra sidan av apparaterna - apparaterna kan slås från med fjärrutlösare eller med underspänningsutlösare - apparaterna kan fjärrmanövreras med motormanöverdon - apparaterna har plats för märkskylt för kretsbeskrivning Teknik RCCB, RCBO T
