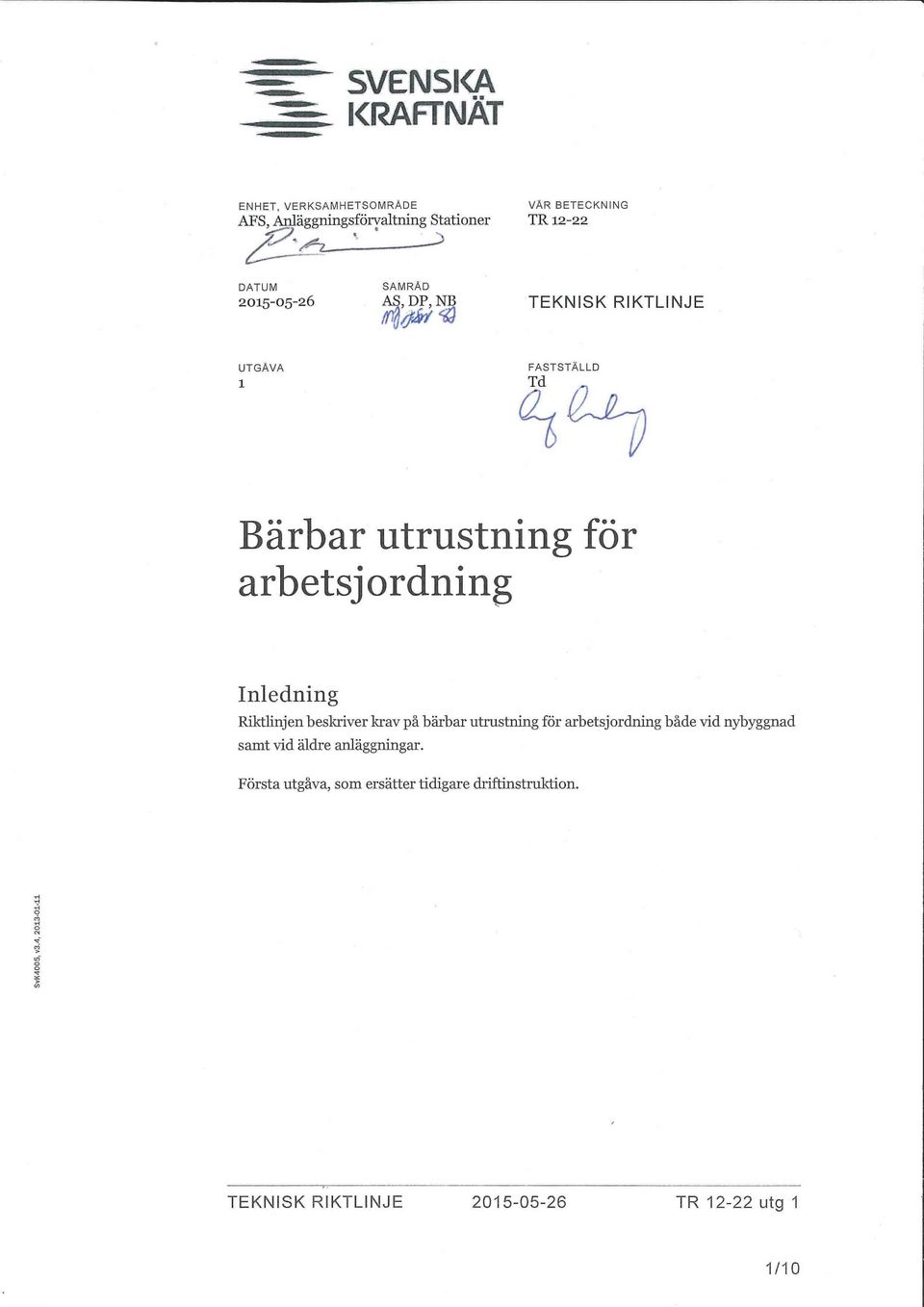

1 =T~ S VENSKA 3=. KRAFTNÄT ENHET, VERKS AMHETSOMRÅDE AFS, Anläggningsförvaltning Stationer VAR BETE CKNING TR : J DATUM SAMRÅD AS, DP, NB TEKNISK RIKTLINJE Bärbar utrustning för arbetsjordning Inledning Riktlinjen beskriver krav på bärbar utrustning för arbetsjordning både vid nybyggnad samt vid äldre anläggningar. Första utgåva, som ersätter tidigare driftinstruktion. 1/10

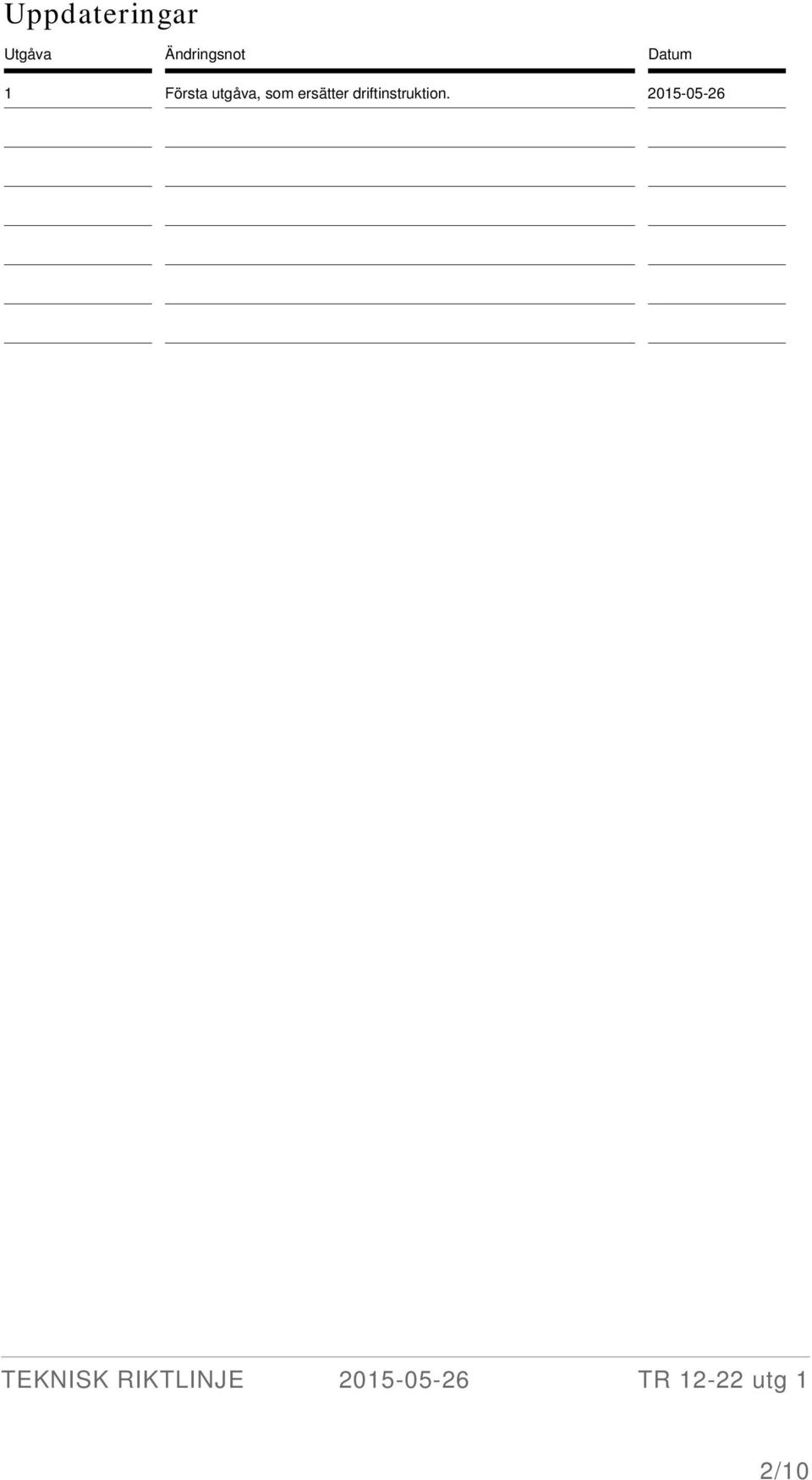

2 Uppdateringar Utgåva Ändringsnot Datum 1 Första utgåva, som ersätter driftinstruktion /10

3 Innehåll 1 Allmänt Referenser Arbetsjordning i station Allmänt Typer av jordningsverktyg Arbetsjordning på ledning Allmänt Potentialutjämning vid arbetsplatsen Dimensionering av jordningsverktyg/don Allmänt Provning och märkning Ström-tidmärkvärden för jordnings- och kortslutningsutrustning Märkning Dokumentation Tillsyn och återkommande provning Skrotning Andra spänningsnivåer samt användning Seriekondensatorstationer Gasturbinanläggningar Lokalkraft SVC anläggning Synkronmaskinanläggning HVDC-anläggningar Val av utrustning Information som skall lämnas vid beställning /10

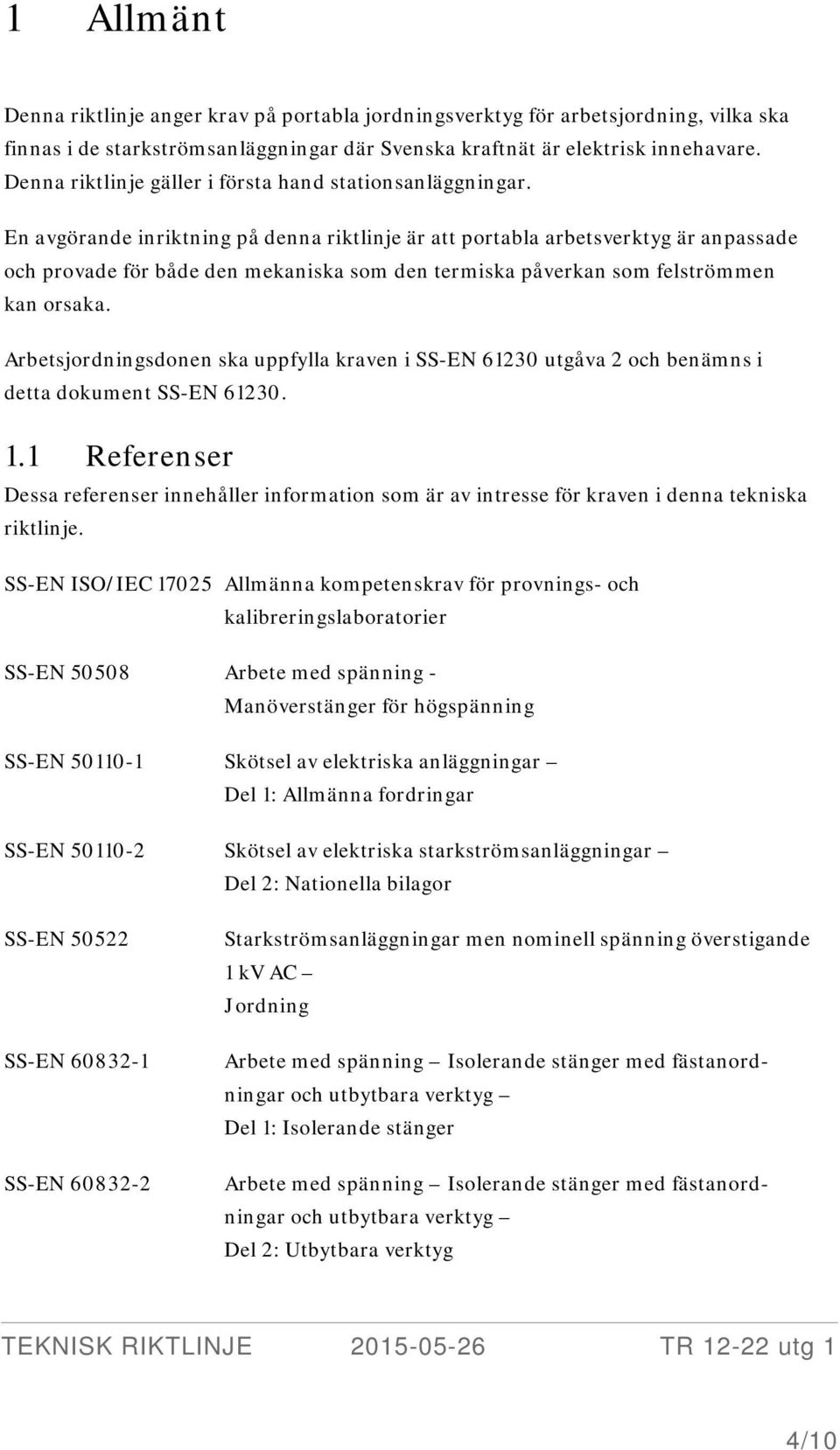

4 1 Allmänt Denna riktlinje anger krav på portabla jordningsverktyg för arbetsjordning, vilka ska finnas i de starkströmsanläggningar där Svenska kraftnät är elektrisk innehavare. Denna riktlinje gäller i första hand stationsanläggningar. En avgörande inriktning på denna riktlinje är att portabla arbetsverktyg är anpassade och provade för både den mekaniska som den termiska påverkan som felströmmen kan orsaka. Arbetsjordningsdonen ska uppfylla kraven i SS-EN utgåva 2 och benämns i detta dokument SS-EN Referenser Dessa referenser innehåller information som är av intresse för kraven i denna tekniska riktlinje. SS-EN ISO/IEC Allmänna kompetenskrav för provnings- och kalibreringslaboratorier SS-EN Arbete med spänning - Manöverstänger för högspänning SS-EN Skötsel av elektriska anläggningar Del 1: Allmänna fordringar SS-EN Skötsel av elektriska starkströmsanläggningar Del 2: Nationella bilagor SS-EN SS-EN SS-EN Starkströmsanläggningar men nominell spänning överstigande 1 kv AC Jordning Arbete med spänning Isolerande stänger med fästanordningar och utbytbara verktyg Del 1: Isolerande stänger Arbete med spänning Isolerande stänger med fästanordningar och utbytbara verktyg Del 2: Utbytbara verktyg 4/10

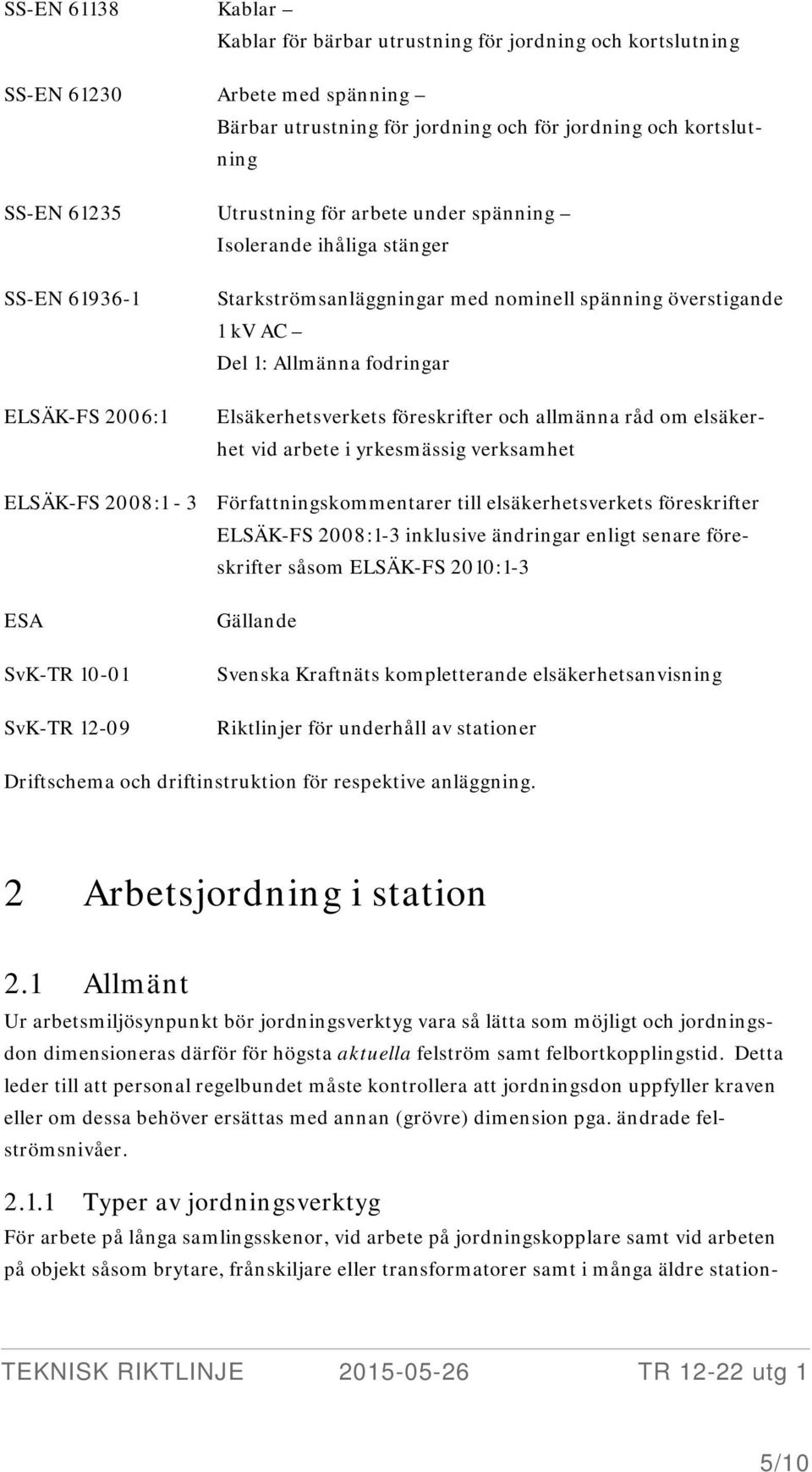

5 SS-EN Kablar Kablar för bärbar utrustning för jordning och kortslutning SS-EN Arbete med spänning Bärbar utrustning för jordning och för jordning och kortslutning SS-EN Utrustning för arbete under spänning Isolerande ihåliga stänger SS-EN ELSÄK-FS 2006:1 Starkströmsanläggningar med nominell spänning överstigande 1 kv AC Del 1: Allmänna fodringar Elsäkerhetsverkets föreskrifter och allmänna råd om elsäkerhet vid arbete i yrkesmässig verksamhet ELSÄK-FS 2008:1-3 Författningskommentarer till elsäkerhetsverkets föreskrifter ELSÄK-FS 2008:1-3 inklusive ändringar enligt senare föreskrifter såsom ELSÄK-FS 2010:1-3 ESA SvK-TR SvK-TR Gällande Svenska Kraftnäts kompletterande elsäkerhetsanvisning Riktlinjer för underhåll av stationer Driftschema och driftinstruktion för respektive anläggning. 2 Arbetsjordning i station 2.1 Allmänt Ur arbetsmiljösynpunkt bör jordningsverktyg vara så lätta som möjligt och jordningsdon dimensioneras därför för högsta aktuella felström samt felbortkopplingstid. Detta leder till att personal regelbundet måste kontrollera att jordningsdon uppfyller kraven eller om dessa behöver ersättas med annan (grövre) dimension pga. ändrade felströmsnivåer Typer av jordningsverktyg För arbete på långa samlingsskenor, vid arbete på jordningskopplare samt vid arbeten på objekt såsom brytare, frånskiljare eller transformatorer samt i många äldre station- 5/10

6 er används portabla jordningsverktyg. Krav på dessa portabla jordningsverktyg framgår av denna riktlinje. Även där arbetsplatsen är skyddad av en jordningskopplare, kan portabla jordningsverktyg användas på arbetsplatsen om riskhanteringen visar på behov för kompletterande säkerhetsåtgärder. 3 Arbetsjordning på ledning 3.1 Allmänt Vid arbete på ledning, ska arbetsjordning vara anbringad i station. En arbetsjordning ska också anordnas nära arbetsplatsen. 3.2 Potentialutjämning vid arbetsplatsen Förutom jordning i stationen ska potentialutjämning av arbetsplatsen ske med jordningsverktyg som har min 25 mm 2 area. Vid t.ex. induktion kan jordningsverktyg med större area behövas. Nödvändig area ska framkomma vid planering av arbetet och den riskhantering som då ska utföras. 4 Dimensionering av jordningsverktyg/don 4.1 Allmänt Jordningsverktyg ska vara utförda i enlighet med SS-EN Enligt Bilaga C i SS- EN ska följande saker tas hänsyn till om inte annat specificeras: > Utrustningen är anpassad för jordning i 220 och 400 kv utomhus stationsanläggningar. > Längden på kablarna bestäms individuellt för varje station. Typ av jordning är normalt enligt Figur 2f i SS-EN > 220 och 400 kv systemen är direktjordade. > Typ av jordnings- och ledarklämma specificeras av Svenska kraftnät i samband med upphandling. > Jordningsverktygen ska vara anpassade för temperaturgränser 40 C till +55 C. 6/10

7 > Jordningsdon ska ha en: Dimensionerande felbortkopplingstid (rated time, tr) och felström (rated current, Ir) som inte understiger värden som är specificerad för varje enskild anläggning. Dimensionerande toppfaktor (rated peak factor - SS-EN avsnitt 3.22) väljs lika med 2,5 om inget annat anges. > Kravet på kontinuerlig ström orsakad av onormalt hög induktion specificeras vid behov. > En sluttemperatur på ledarna skall begränsas om det finns delar som kan skadas om dessa utsätts för hög temperatur såsom t.ex. kompositisolatorer. > Kabel enligt SS-EN ska användas. > Jordningsdon ska bestå av kopparledare med en minsta area på 25 mm 2. > Manöverstänger ska vara utförda och provade i enlighet med krav i SS-EN samt SS-EN 61230, även Bilaga B gäller. > Längden på manöverstänger bestäms individuellt för varje station. 4.2 Provning och märkning Bärbar utrustning för jordning ska vara utförda, märkta och provade enligt SS- EN Typprovning ska vara utförda hos ett laboratorium ackrediterat enligt ISO/IEC och typprovningsprotokoll ska vara utgivet på svenska eller engelska Ström-tidmärkvärden för jordnings- och kortslutningsutrustning Jordningsdon ska ha en märkström, Ir, och en märktid, tr, som inte underskrider aktuell felström samt feltid som gäller för varje enskild stationsanläggning. Användning av jordningsdon vid andra strömmar och tider För användning av jordningsdon vid annan felbortkopplingstid och felström än dessa är provade för ska dynamisk och termisk begränsning beaktas i enlighet SS-EN (se t.ex. avsnitt C.2.4) Märkning Jordningsverktyg ska vara märkta i enlighet med SS-EN samt vara stöldskyddsmärkt och märkt med konstruktionsspänning. Ytterligare märkning kan specificeras Dokumentation Med varje jordningsverktyg ska det levereras ett dokument som sammanställer vilka standarder som jordningsverktyg/don är konstruerat enligt. Dessutom ska intygas att samtliga typprov samt rutinprov uppfyllts enligt dessa standarder. Samtliga typprovs- 7/10

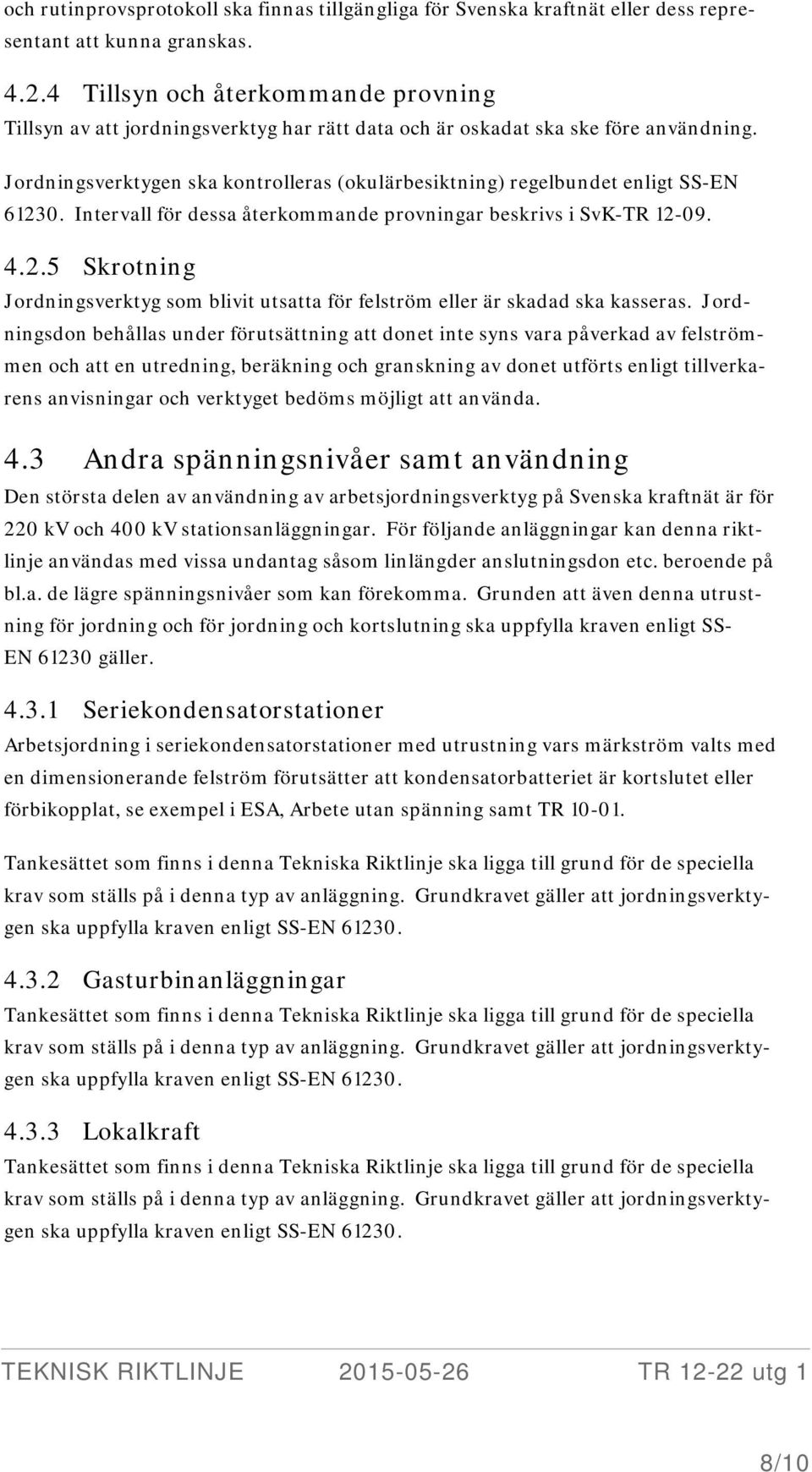

8 och rutinprovsprotokoll ska finnas tillgängliga för Svenska kraftnät eller dess representant att kunna granskas Tillsyn och återkommande provning Tillsyn av att jordningsverktyg har rätt data och är oskadat ska ske före användning. Jordningsverktygen ska kontrolleras (okulärbesiktning) regelbundet enligt SS-EN Intervall för dessa återkommande provningar beskrivs i SvK-TR Skrotning Jordningsverktyg som blivit utsatta för felström eller är skadad ska kasseras. Jordningsdon behållas under förutsättning att donet inte syns vara påverkad av felströmmen och att en utredning, beräkning och granskning av donet utförts enligt tillverkarens anvisningar och verktyget bedöms möjligt att använda. 4.3 Andra spänningsnivåer samt användning Den största delen av användning av arbetsjordningsverktyg på Svenska kraftnät är för 220 kv och 400 kv stationsanläggningar. För följande anläggningar kan denna riktlinje användas med vissa undantag såsom linlängder anslutningsdon etc. beroende på bl.a. de lägre spänningsnivåer som kan förekomma. Grunden att även denna utrustning för jordning och för jordning och kortslutning ska uppfylla kraven enligt SS- EN gäller Seriekondensatorstationer Arbetsjordning i seriekondensatorstationer med utrustning vars märkström valts med en dimensionerande felström förutsätter att kondensatorbatteriet är kortslutet eller förbikopplat, se exempel i ESA, Arbete utan spänning samt TR Gasturbinanläggningar Lokalkraft 8/10

9 4.3.4 SVC anläggning Synkronmaskinanläggning HVDC-anläggningar 5 Val av utrustning Utrustning ska väljas med beaktande av utrustningens ström-tidmärkvärden vilken ej får understiga, för varje station, dimensionerande felström och felbortkopplingstid enligt Avsnitt 2.1. Om flera typer av jordningsverktyget finns, som uppfyller kraven i denna riktlinje, ska det jordningsverktyg som är lättast att hantera, vid användning, väljas. 5.1 Information som skall lämnas vid beställning Följande uppgifter ska alltid lämnas vid en beställning av arbetsjordningsverktyg. Denna information riktar sig huvidsakligen till arbetsjordningsverktyg som skall användas i AC stationer men kan användas för arbetsjordningsverktyg på andra platser men kraven skall då anpassas till denna tillämpning. > Arbetsjordningsverktyg skall uppfylla kraven i denna Tekniska riktlinje. > Dimensionerande felbortkopplingstid (0,5 eller 1 s). > Dimensionerande felström. > Om det finns krav på att arbetsjordningsverktyget skall klara en kontinuerlig ström, såsom vid induktion, skall detta strömvärde anges. > Konstruktionsspänning. > Om det finns krav på maximal dontemperatur skall detta anges. 9/10

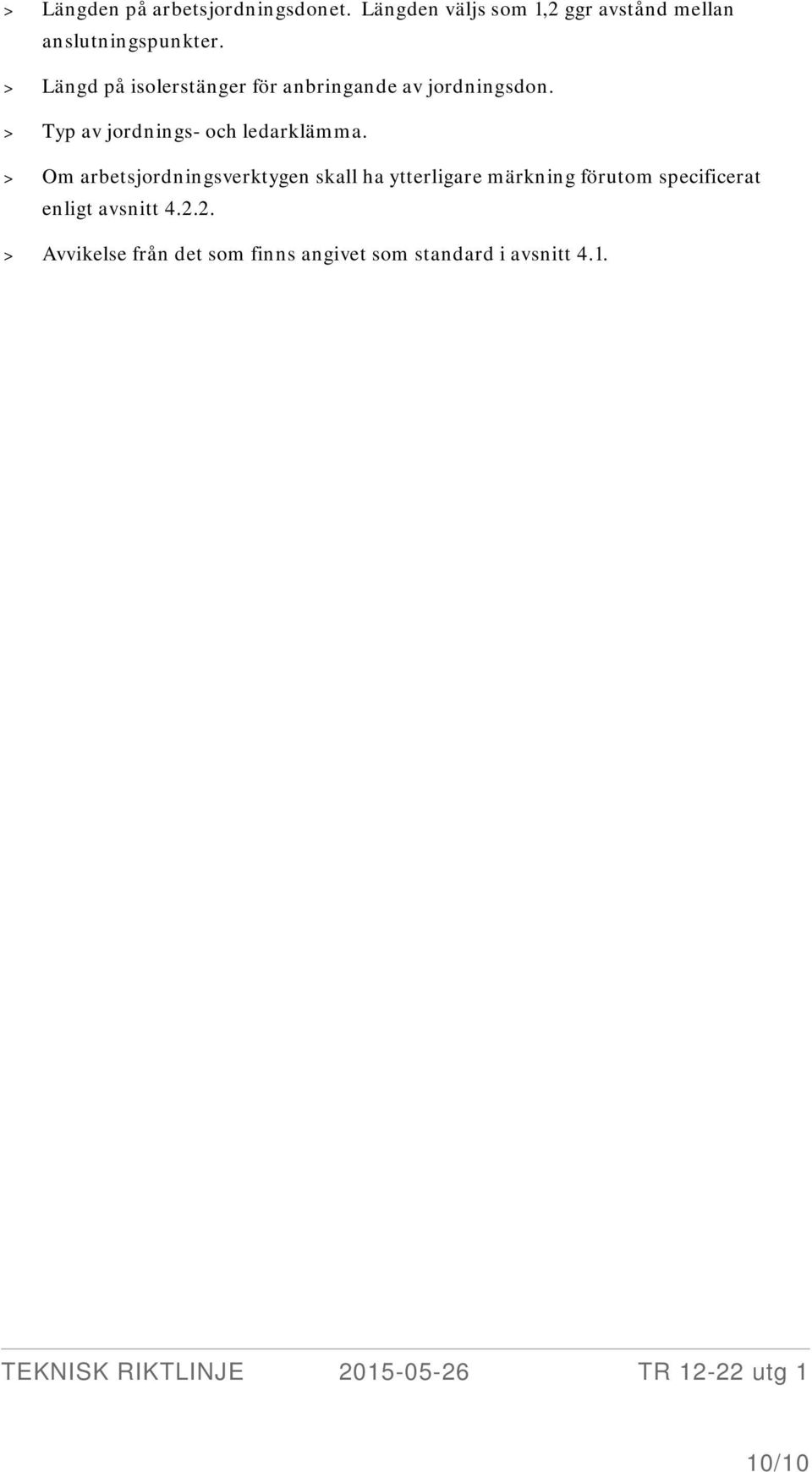

10 > Längden på arbetsjordningsdonet. Längden väljs som 1,2 ggr avstånd mellan anslutningspunkter. > Längd på isolerstänger för anbringande av jordningsdon. > Typ av jordnings- och ledarklämma. > Om arbetsjordningsverktygen skall ha ytterligare märkning förutom specificerat enligt avsnitt > Avvikelse från det som finns angivet som standard i avsnitt /10
