STATIONÄRA PERSONLYFTAR. Hjälpmedelsinstitutets rekommendationer för
|
|
- Hans Henriksson
- för 8 år sedan
- Visningar:
Transkript

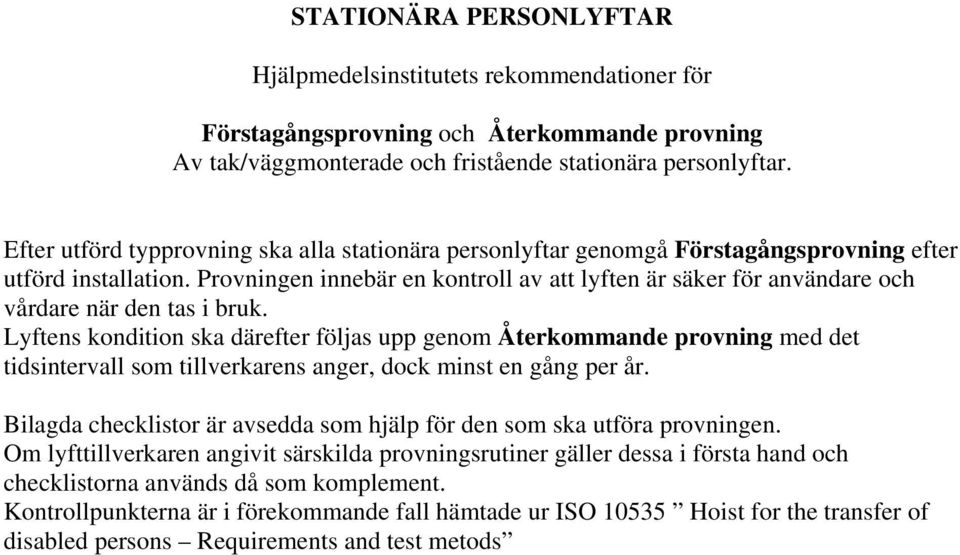

1 STATIONÄRA PERSONLYFTAR Hjälpmedelsinstitutets rekommendationer för Förstagångsprovning och Återkommande provning Av tak/väggmonterade och fristående stationära personlyftar. Efter utförd typprovning ska alla stationära personlyftar genomgå Förstagångsprovning efter utförd installation. Provningen innebär en kontroll av att lyften är säker för användare och vårdare när den tas i bruk. Lyftens kondition ska därefter följas upp genom Återkommande provning med det tidsintervall som tillverkarens anger, dock minst en gång per år. Bilagda checklistor är avsedda som hjälp för den som ska utföra provningen. Om lyfttillverkaren angivit särskilda provningsrutiner gäller dessa i första hand och checklistorna används då som komplement. Kontrollpunkterna är i förekommande fall hämtade ur ISO Hoist for the transfer of disabled persons Requirements and test metods

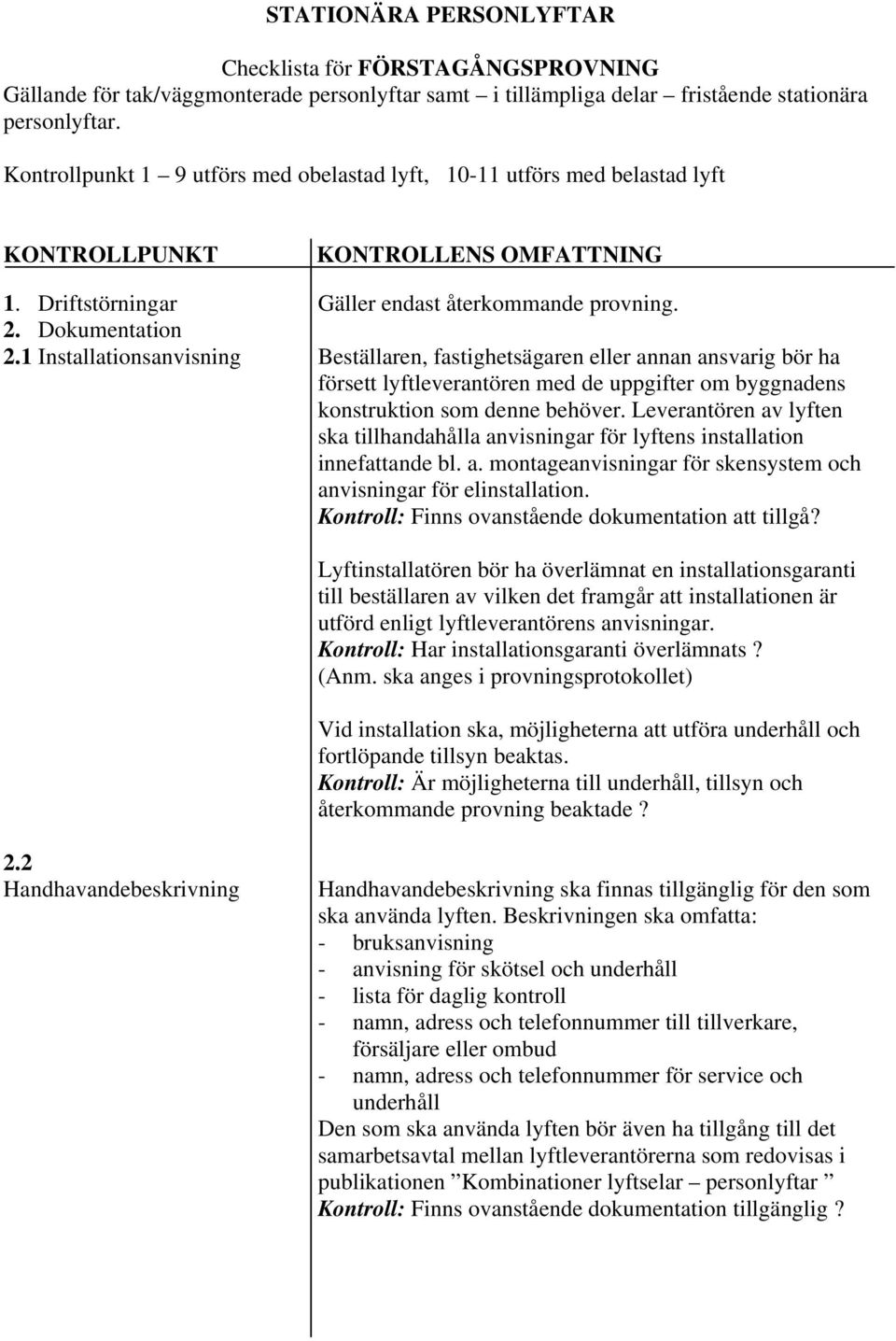

2 STATIONÄRA PERSONLYFTAR Checklista för FÖRSTAGÅNGSPROVNING Gällande för tak/väggmonterade personlyftar samt i tillämpliga delar fristående stationära personlyftar. Kontrollpunkt 1 9 utförs med obelastad lyft, utförs med belastad lyft KONTROLLPUNKT 1. Driftstörningar 2. Dokumentation 2.1 Installationsanvisning KONTROLLENS OMFATTNING Gäller endast återkommande provning. Beställaren, fastighetsägaren eller annan ansvarig bör ha försett lyftleverantören med de uppgifter om byggnadens konstruktion som denne behöver. Leverantören av lyften ska tillhandahålla anvisningar för lyftens installation innefattande bl. a. montageanvisningar för skensystem och anvisningar för elinstallation. Finns ovanstående dokumentation att tillgå? Lyftinstallatören bör ha överlämnat en installationsgaranti till beställaren av vilken det framgår att installationen är utförd enligt lyftleverantörens anvisningar. Har installationsgaranti överlämnats? (Anm. ska anges i provningsprotokollet) Vid installation ska, möjligheterna att utföra underhåll och fortlöpande tillsyn beaktas. Är möjligheterna till underhåll, tillsyn och återkommande provning beaktade? 2.2 Handhavandebeskrivning Handhavandebeskrivning ska finnas tillgänglig för den som ska använda lyften. Beskrivningen ska omfatta: - bruksanvisning - anvisning för skötsel och underhåll - lista för daglig kontroll - namn, adress och telefonnummer till tillverkare, försäljare eller ombud - namn, adress och telefonnummer för service och underhåll Den som ska använda lyften bör även ha tillgång till det samarbetsavtal mellan lyftleverantörerna som redovisas i publikationen Kombinationer lyftselar personlyftar Finns ovanstående dokumentation tillgänglig?

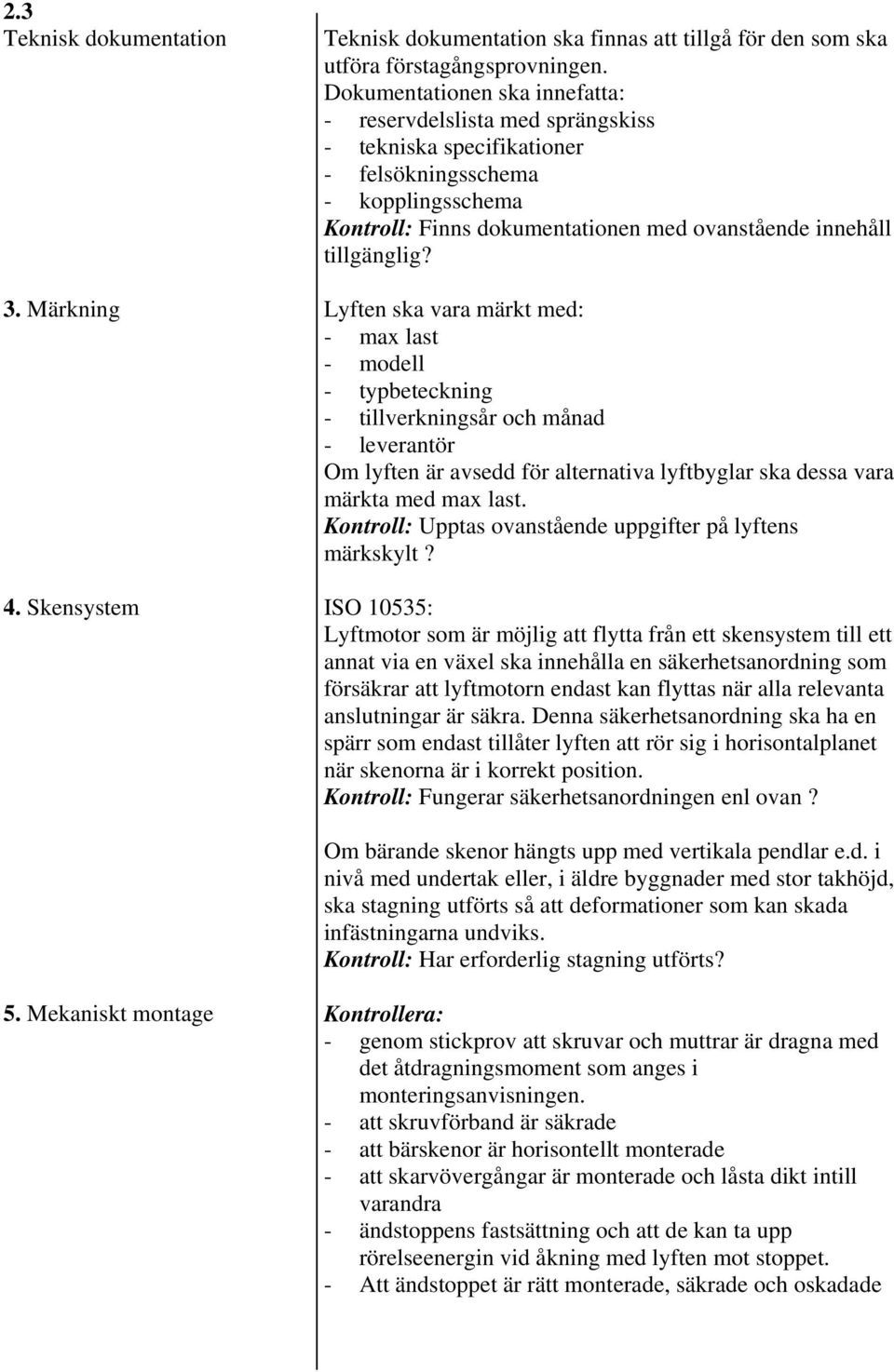

3 2.3 Teknisk dokumentation 3. Märkning 4. Skensystem Teknisk dokumentation ska finnas att tillgå för den som ska utföra förstagångsprovningen. Dokumentationen ska innefatta: - reservdelslista med sprängskiss - tekniska specifikationer - felsökningsschema - kopplingsschema Finns dokumentationen med ovanstående innehåll tillgänglig? Lyften ska vara märkt med: - max last - modell - typbeteckning - tillverkningsår och månad - leverantör Om lyften är avsedd för alternativa lyftbyglar ska dessa vara märkta med max last. Upptas ovanstående uppgifter på lyftens märkskylt? ISO 10535: Lyftmotor som är möjlig att flytta från ett skensystem till ett annat via en växel ska innehålla en säkerhetsanordning som försäkrar att lyftmotorn endast kan flyttas när alla relevanta anslutningar är säkra. Denna säkerhetsanordning ska ha en spärr som endast tillåter lyften att rör sig i horisontalplanet när skenorna är i korrekt position. Fungerar säkerhetsanordningen enl ovan? Om bärande skenor hängts upp med vertikala pendlar e.d. i nivå med undertak eller, i äldre byggnader med stor takhöjd, ska stagning utförts så att deformationer som kan skada infästningarna undviks. Har erforderlig stagning utförts? 5. Mekaniskt montage - genom stickprov att skruvar och muttrar är dragna med det åtdragningsmoment som anges i monteringsanvisningen. - att skruvförband är säkrade - att bärskenor är horisontellt monterade - att skarvövergångar är monterade och låsta dikt intill varandra - ändstoppens fastsättning och att de kan ta upp rörelseenergin vid åkning med lyften mot stoppet. - Att ändstoppet är rätt monterade, säkrade och oskadade

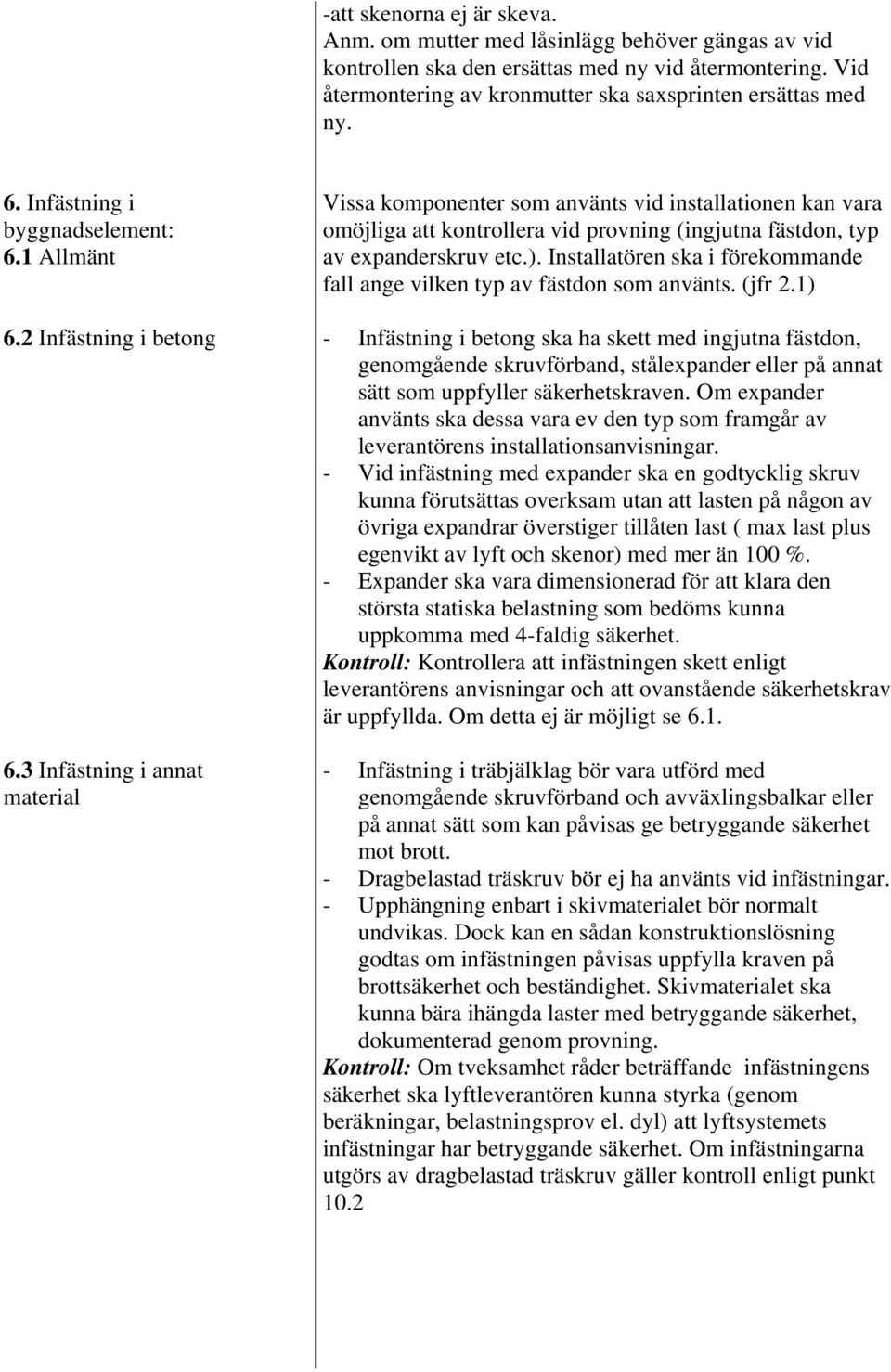

4 -att skenorna ej är skeva. Anm. om mutter med låsinlägg behöver gängas av vid kontrollen ska den ersättas med ny vid återmontering. Vid återmontering av kronmutter ska saxsprinten ersättas med ny. 6. Infästning i byggnadselement: 6.1 Allmänt 6.2 Infästning i betong 6.3 Infästning i annat material Vissa komponenter som använts vid installationen kan vara omöjliga att kontrollera vid provning (ingjutna fästdon, typ av expanderskruv etc.). Installatören ska i förekommande fall ange vilken typ av fästdon som använts. (jfr 2.1) - Infästning i betong ska ha skett med ingjutna fästdon, genomgående skruvförband, stålexpander eller på annat sätt som uppfyller säkerhetskraven. Om expander använts ska dessa vara ev den typ som framgår av leverantörens installationsanvisningar. - Vid infästning med expander ska en godtycklig skruv kunna förutsättas overksam utan att lasten på någon av övriga expandrar överstiger tillåten last ( max last plus egenvikt av lyft och skenor) med mer än 100 %. - Expander ska vara dimensionerad för att klara den största statiska belastning som bedöms kunna uppkomma med 4-faldig säkerhet. Kontrollera att infästningen skett enligt leverantörens anvisningar och att ovanstående säkerhetskrav är uppfyllda. Om detta ej är möjligt se Infästning i träbjälklag bör vara utförd med genomgående skruvförband och avväxlingsbalkar eller på annat sätt som kan påvisas ge betryggande säkerhet mot brott. - Dragbelastad träskruv bör ej ha använts vid infästningar. - Upphängning enbart i skivmaterialet bör normalt undvikas. Dock kan en sådan konstruktionslösning godtas om infästningen påvisas uppfylla kraven på brottsäkerhet och beständighet. Skivmaterialet ska kunna bära ihängda laster med betryggande säkerhet, dokumenterad genom provning. Om tveksamhet råder beträffande infästningens säkerhet ska lyftleverantören kunna styrka (genom beräkningar, belastningsprov el. dyl) att lyftsystemets infästningar har betryggande säkerhet. Om infästningarna utgörs av dragbelastad träskruv gäller kontroll enligt punkt 10.2

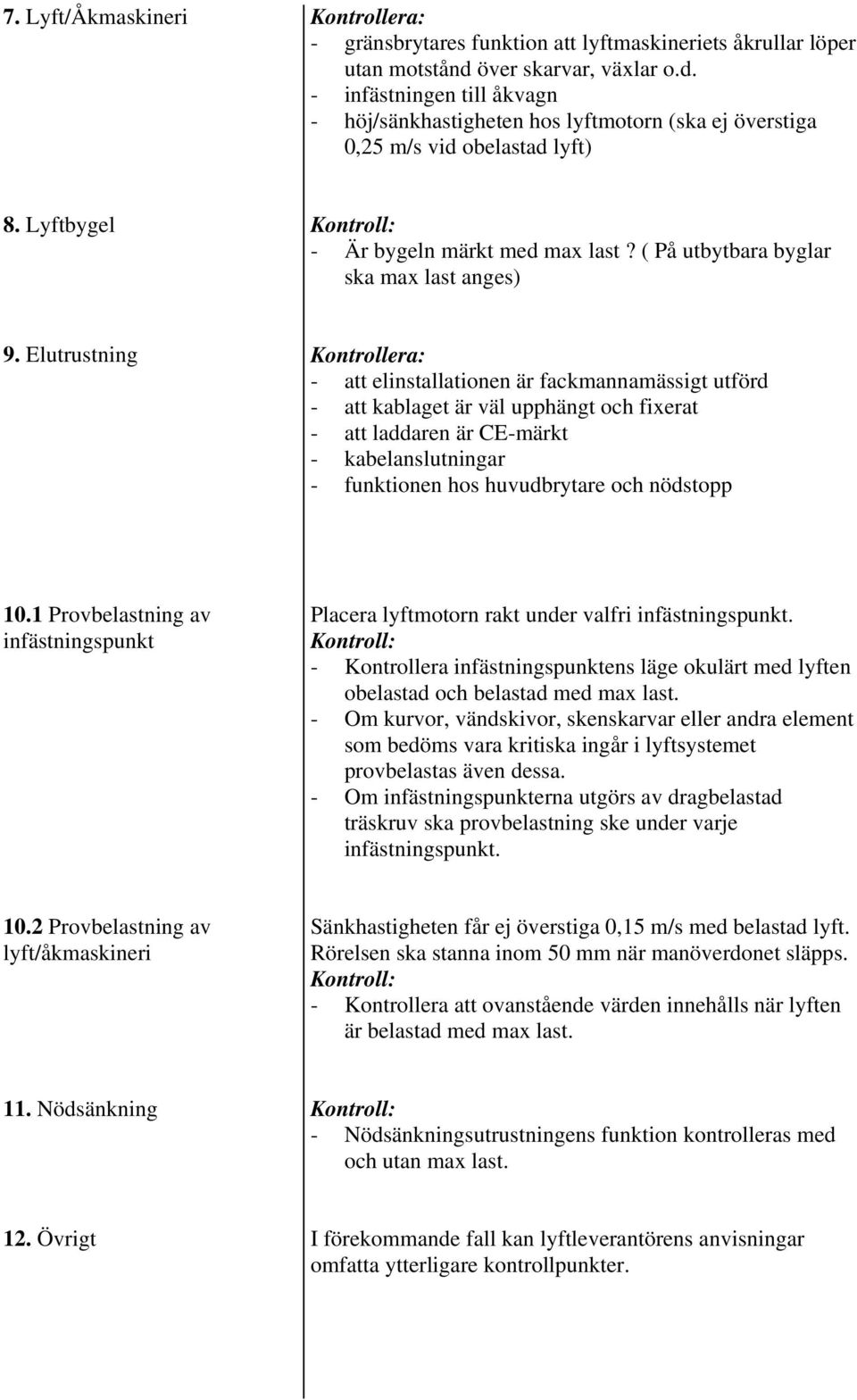

5 7. Lyft/Åkmaskineri - gränsbrytares funktion att lyftmaskineriets åkrullar löper utan motstånd över skarvar, växlar o.d. - infästningen till åkvagn - höj/sänkhastigheten hos lyftmotorn (ska ej överstiga 0,25 m/s vid obelastad lyft) 8. Lyftbygel - Är bygeln märkt med max last? ( På utbytbara byglar ska max last anges) 9. Elutrustning - att elinstallationen är fackmannamässigt utförd - att kablaget är väl upphängt och fixerat - att laddaren är CE-märkt - kabelanslutningar - funktionen hos huvudbrytare och nödstopp 10.1 Provbelastning av infästningspunkt Placera lyftmotorn rakt under valfri infästningspunkt. - Kontrollera infästningspunktens läge okulärt med lyften obelastad och belastad med max last. - Om kurvor, vändskivor, skenskarvar eller andra element som bedöms vara kritiska ingår i lyftsystemet provbelastas även dessa. - Om infästningspunkterna utgörs av dragbelastad träskruv ska provbelastning ske under varje infästningspunkt Provbelastning av lyft/åkmaskineri Sänkhastigheten får ej överstiga 0,15 m/s med belastad lyft. Rörelsen ska stanna inom 50 mm när manöverdonet släpps. - Kontrollera att ovanstående värden innehålls när lyften är belastad med max last. 11. Nödsänkning - Nödsänkningsutrustningens funktion kontrolleras med och utan max last. 12. Övrigt I förekommande fall kan lyftleverantörens anvisningar omfatta ytterligare kontrollpunkter.
