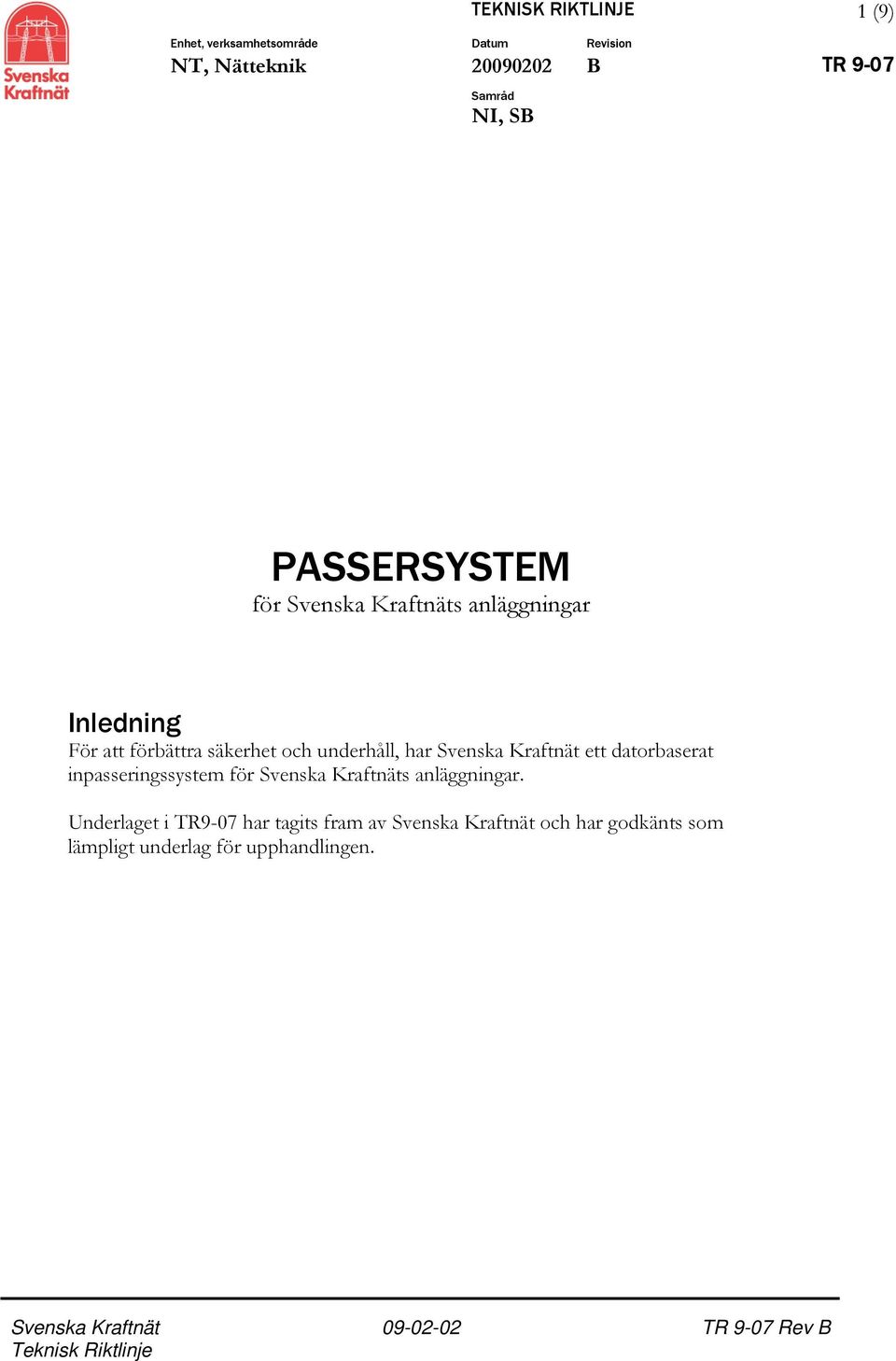

1 TEKNISK RIKTLINJE 1 (9) Enhet, verksamhetsområde Datum Revision NT, Nätteknik B TR 9-07 Samråd NI, SB PASSERSYSTEM för Svenska Kraftnäts anläggningar Inledning För att förbättra säkerhet och underhåll, har Svenska Kraftnät ett datorbaserat inpasseringssystem för Svenska Kraftnäts anläggningar. Underlaget i TR9-07 har tagits fram av Svenska Kraftnät och har godkänts som lämpligt underlag för upphandlingen.

2

3 3 (9) Innehåll 1 Allmänt 5 2 Funktionella krav Allmänt Gånggrindar Körgrindar Entrédörrar Styrning av inbrottslarm Nyckelskåp/säkerhetsskåp Strömförsörjning Tekniska krav Centralsystem Kortläsare Grind med kortläsare Dörr med kortläsare Dörr med kortläsare och motorlås Kommunikation Strömförsörjning Utformning Allmänt Gånggrind teknikbod Centralenhet Kortläsare Störmiljö Dokumentation 9

4

5 5 (9) 1 Allmänt Svenska Kraftnät använder i sina anläggningar, såväl stationer som teknikbodar, ett låssystem som är en kombination av passersystem och mekaniskt låssystem. Detta är enhetligt över landet i samtliga anläggningar där Svenska Kraftnät är huvudman eller äger hela anläggningen. Det system som för närvarande används och som skall användas är Solicard ARX. I stationer installeras normalt passersystem på huvudgånggrind, motoriserad körgrind samt entrédörr in till manöverbyggnaden. I teknikbodar installeras passersystem på entrédörr och i förekommande fall på grind. 2 Funktionella krav 2.1 Allmänt För inpassering i Svenska Kraftnäts anläggningar gäller kort och kod. Generellt gäller för passersystemet att vid godkänd transaktion i systemet skall berörd dörr/grind tillåta passage under 10 sekunder och därefter automatiskt reglas. Om dörren/ginden ej stängs inom angiven tid skall akustiskt larm avges. Larmet skall vara placerat i anslutning till dörren/grinden och lägst avge 70 db på en meters avstånd. Det akustiska larmet skall avges 3 sekunder efter det att dörren/grinden skulle ha varit stängd och reglad. Larmet skall kvarstå under 4 minuter. 2.2 Gånggrindar Huvudgånggrind i områdesskyddet skall förses med kortläsare på båda sidor om grinden. Kortläsare utanför grinden skall monteras i rostfri kapsling med god ventilation och värmeelement/termostat. Kortläsare innanför grinden monteras under väderskydd. Låshus i grinden skall utrustas med värmetape, termostat och magnetkontakt. Övriga gånggrindar i områdesskyddet förses med lås ingående i stationens mekaniska låssystem. 2.3 Körgrindar Motormanövrerade körgrindar skall både inifrån och utifrån öppnas med kortläsare placerad på stolpe. Övriga körgrindar förses med hänglås ingående i stationens mekaniska låssystem. 2.4 Entrédörrar Entrédörrar till manöverbyggnader, teknikbodar och övriga byggnader av betydelse inom ställverksområdet skall utformas med kortläsare från utsidan och öppnaknapp från insidan. Vredet på låsenheten skall placeras under krossbar kåpa där panikregel inte är installerad. Övriga dörrar förses med lås ingående i stationens mekaniska låssystem. Normalt skall entrédörrar vara försedda med eltryckeslås. Entrédörrar till teknikbodar samt dörrar med höjt säkerhetskrav skall vara försedda med motorlås.

6 6 (9) 2.5 Styrning av inbrottslarm I Svenska Kraftnäts anläggningar kan det finnas inbrottslarm ingående i områdesskydd och/eller skalskydd beroende på anläggningens betydelseklass. Av och pålarmning av inbrottslarm i byggnader skall dels ske via en separat kortläsare placerad i det larmade utrymmet, direkt innanför manöverbyggnadens entrédörr samt skall kunna göras via passersystemet från fjärr. Vid in- och utpassering är fördröjningstiden normalt 60 sekunder för att larma av eller lämna det larmade området innan larmet går. Av och pålarmning av områdesskydd skall ske vid kortläsare på grind innan in- och utpassering i anläggningen. I byggnader med flera larmområden sker av- och pålarmning vid kortläsare i direkt anslutning till inpassering i larmområdet. 2.6 Nyckelskåp/säkerhetsskåp Samtliga stationer skall förses med ett nyckelskåp/säkerhetsskåp, av typen Unisafe säkerhetsskåp KVS 1001S med elektriskt La Gardlås, som placeras inne i manöverbyggnaden. Skåpet skall placeras på lämplig höjd (min 1500 mm över golv). Skåpet skall vara väl förankrat i väggen. Skåpet öppnas med kod. Beställaren anger kod i samband med montaget. Skåpet skall ha en elektrisk frigivning innan det kan öppnas med kod. Frigivning fås vid godkänd korttransaktion i kortläsare vid entrédörr till manöverbyggnaden. Frigivningen skall fortgå under 5 minuter efter godkänd transaktion. 2.7 Strömförsörjning Strömförsörjning sker via DC/DC omvandlare som matas från anläggningens batterisystem. Omvandlaren anpassas efter rådande spänningsmatning. Utrustningen skall inte ha eget batteri. Hänsyn skall tas till spänningsfall i förhållande till ledningslängder och avsedd funktion. 3 Tekniska krav 3.1 Centralsystem Undercentral skall vara ASSA LCU9016 med tillhörande centraler för dörrmiljö. Normalt används DAC420. I anläggningar med larmstyrning används DAC420 med reläkort RC64. Vid styrning av motorlås används DAC430 med reläkort RC Kortläsare Kortläsare skall vara beröringsfri typ ASSA 6585MF. Kortläsarna skall sektorprogrammeras med Svenska Kraftnäts setupkort. Setupkort för sektorprogrammering lånas ut av Svenska Kraftnäts driftcentral i Sollefteå. 3.3 Grind med kortläsare (se även ritning P:02 och P:03) Grind skall vara försedd med:

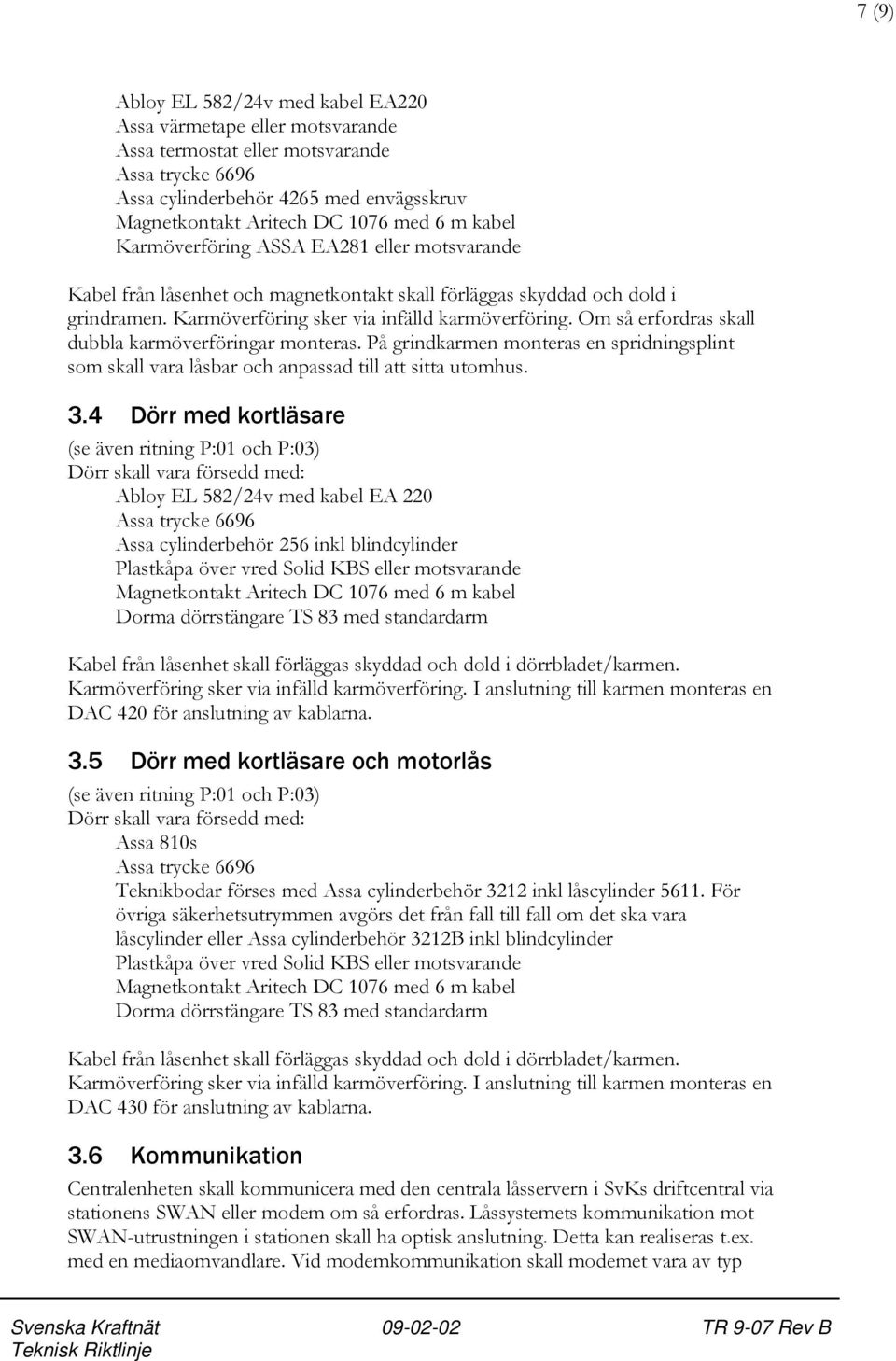

7 7 (9) Abloy EL 582/24v med kabel EA220 Assa värmetape eller motsvarande Assa termostat eller motsvarande Assa trycke 6696 Assa cylinderbehör 4265 med envägsskruv Magnetkontakt Aritech DC 1076 med 6 m kabel Karmöverföring ASSA EA281 eller motsvarande Kabel från låsenhet och magnetkontakt skall förläggas skyddad och dold i grindramen. Karmöverföring sker via infälld karmöverföring. Om så erfordras skall dubbla karmöverföringar monteras. På grindkarmen monteras en spridningsplint som skall vara låsbar och anpassad till att sitta utomhus. 3.4 Dörr med kortläsare (se även ritning P:01 och P:03) Dörr skall vara försedd med: Abloy EL 582/24v med kabel EA 220 Assa trycke 6696 Assa cylinderbehör 256 inkl blindcylinder Plastkåpa över vred Solid KBS eller motsvarande Magnetkontakt Aritech DC 1076 med 6 m kabel Dorma dörrstängare TS 83 med standardarm Kabel från låsenhet skall förläggas skyddad och dold i dörrbladet/karmen. Karmöverföring sker via infälld karmöverföring. I anslutning till karmen monteras en DAC 420 för anslutning av kablarna. 3.5 Dörr med kortläsare och motorlås (se även ritning P:01 och P:03) Dörr skall vara försedd med: Assa 810s Assa trycke 6696 Teknikbodar förses med Assa cylinderbehör 3212 inkl låscylinder För övriga säkerhetsutrymmen avgörs det från fall till fall om det ska vara låscylinder eller Assa cylinderbehör 3212B inkl blindcylinder Plastkåpa över vred Solid KBS eller motsvarande Magnetkontakt Aritech DC 1076 med 6 m kabel Dorma dörrstängare TS 83 med standardarm Kabel från låsenhet skall förläggas skyddad och dold i dörrbladet/karmen. Karmöverföring sker via infälld karmöverföring. I anslutning till karmen monteras en DAC 430 för anslutning av kablarna. 3.6 Kommunikation Centralenheten skall kommunicera med den centrala låsservern i SvKs driftcentral via stationens SWAN eller modem om så erfordras. Låssystemets kommunikation mot SWAN-utrustningen i stationen skall ha optisk anslutning. Detta kan realiseras t.ex. med en mediaomvandlare. Vid modemkommunikation skall modemet vara av typ

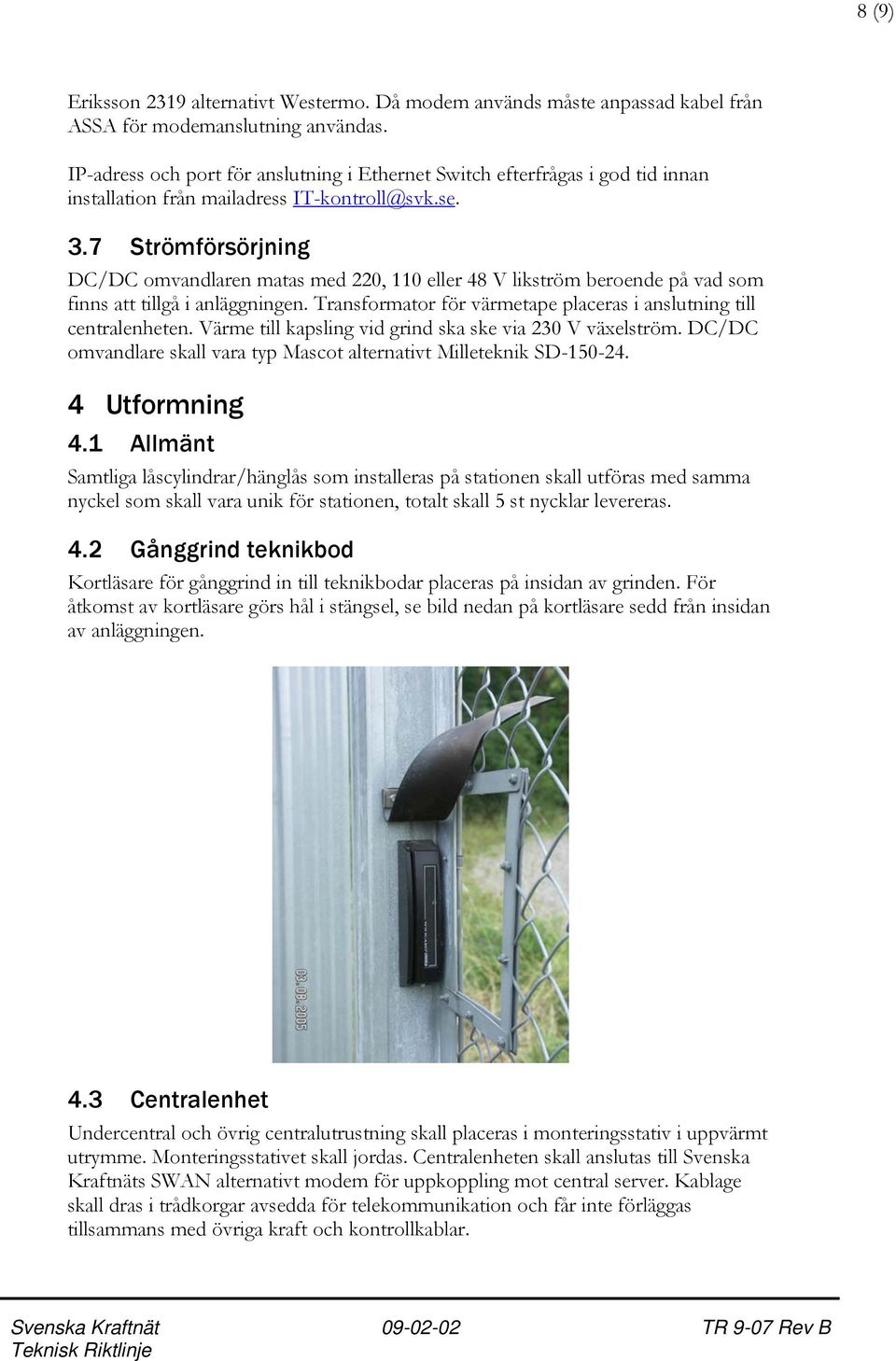

8 8 (9) Eriksson 2319 alternativt Westermo. Då modem används måste anpassad kabel från ASSA för modemanslutning användas. IP-adress och port för anslutning i Ethernet Switch efterfrågas i god tid innan installation från mailadress IT-kontroll@svk.se. 3.7 Strömförsörjning DC/DC omvandlaren matas med 220, 110 eller 48 V likström beroende på vad som finns att tillgå i anläggningen. Transformator för värmetape placeras i anslutning till centralenheten. Värme till kapsling vid grind ska ske via 230 V växelström. DC/DC omvandlare skall vara typ Mascot alternativt Milleteknik SD Utformning 4.1 Allmänt Samtliga låscylindrar/hänglås som installeras på stationen skall utföras med samma nyckel som skall vara unik för stationen, totalt skall 5 st nycklar levereras. 4.2 Gånggrind teknikbod Kortläsare för gånggrind in till teknikbodar placeras på insidan av grinden. För åtkomst av kortläsare görs hål i stängsel, se bild nedan på kortläsare sedd från insidan av anläggningen. 4.3 Centralenhet Undercentral och övrig centralutrustning skall placeras i monteringsstativ i uppvärmt utrymme. Monteringsstativet skall jordas. Centralenheten skall anslutas till Svenska Kraftnäts SWAN alternativt modem för uppkoppling mot central server. Kablage skall dras i trådkorgar avsedda för telekommunikation och får inte förläggas tillsammans med övriga kraft och kontrollkablar.

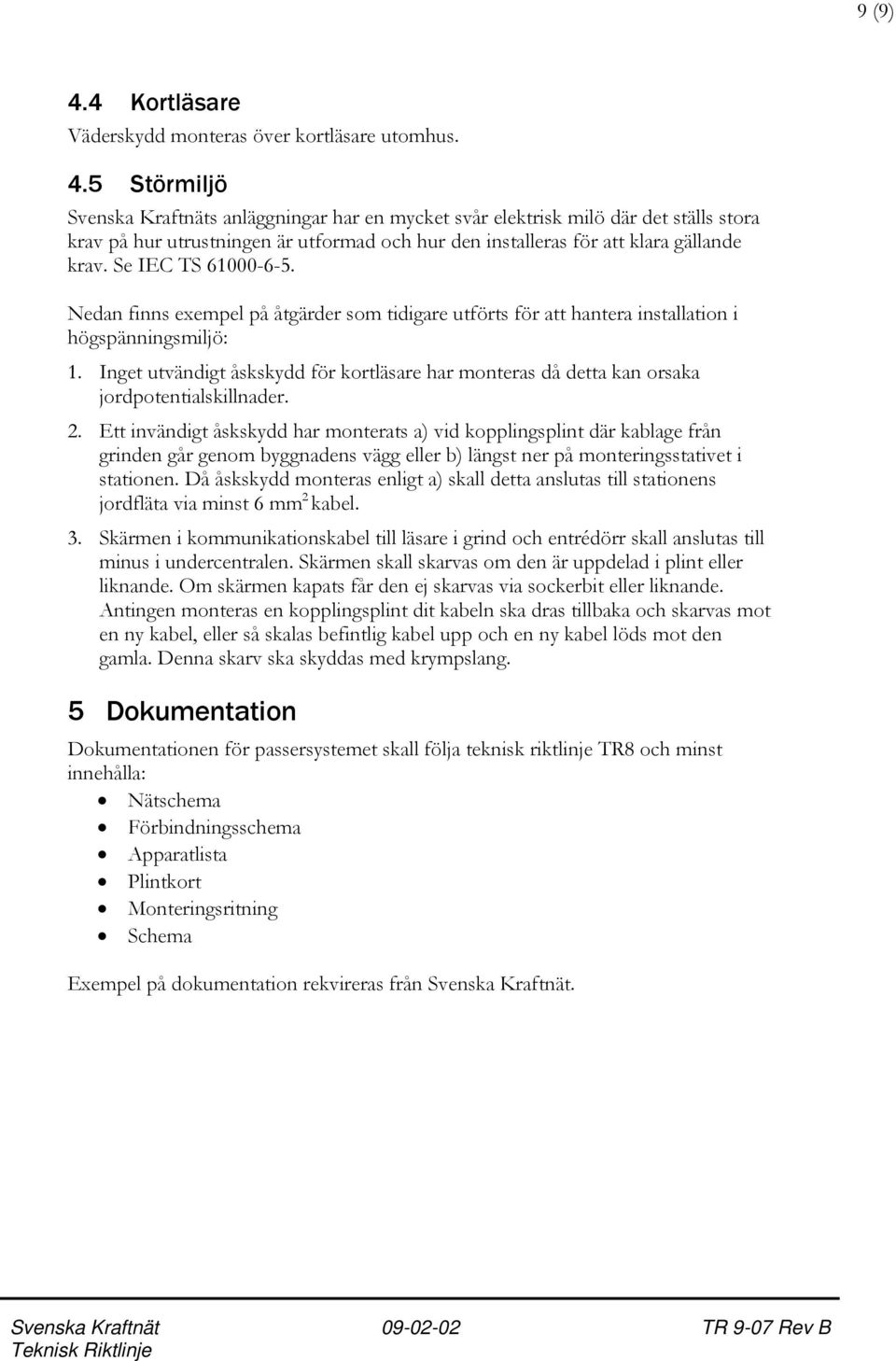

9 9 (9) 4.4 Kortläsare Väderskydd monteras över kortläsare utomhus. 4.5 Störmiljö Svenska Kraftnäts anläggningar har en mycket svår elektrisk milö där det ställs stora krav på hur utrustningen är utformad och hur den installeras för att klara gällande krav. Se IEC TS Nedan finns exempel på åtgärder som tidigare utförts för att hantera installation i högspänningsmiljö: 1. Inget utvändigt åskskydd för kortläsare har monteras då detta kan orsaka jordpotentialskillnader. 2. Ett invändigt åskskydd har monterats a) vid kopplingsplint där kablage från grinden går genom byggnadens vägg eller b) längst ner på monteringsstativet i stationen. Då åskskydd monteras enligt a) skall detta anslutas till stationens jordfläta via minst 6 mm 2 kabel. 3. Skärmen i kommunikationskabel till läsare i grind och entrédörr skall anslutas till minus i undercentralen. Skärmen skall skarvas om den är uppdelad i plint eller liknande. Om skärmen kapats får den ej skarvas via sockerbit eller liknande. Antingen monteras en kopplingsplint dit kabeln ska dras tillbaka och skarvas mot en ny kabel, eller så skalas befintlig kabel upp och en ny kabel löds mot den gamla. Denna skarv ska skyddas med krympslang. 5 Dokumentation Dokumentationen för passersystemet skall följa teknisk riktlinje TR8 och minst innehålla: Nätschema Förbindningsschema Apparatlista Plintkort Monteringsritning Schema Exempel på dokumentation rekvireras från Svenska Kraftnät.
