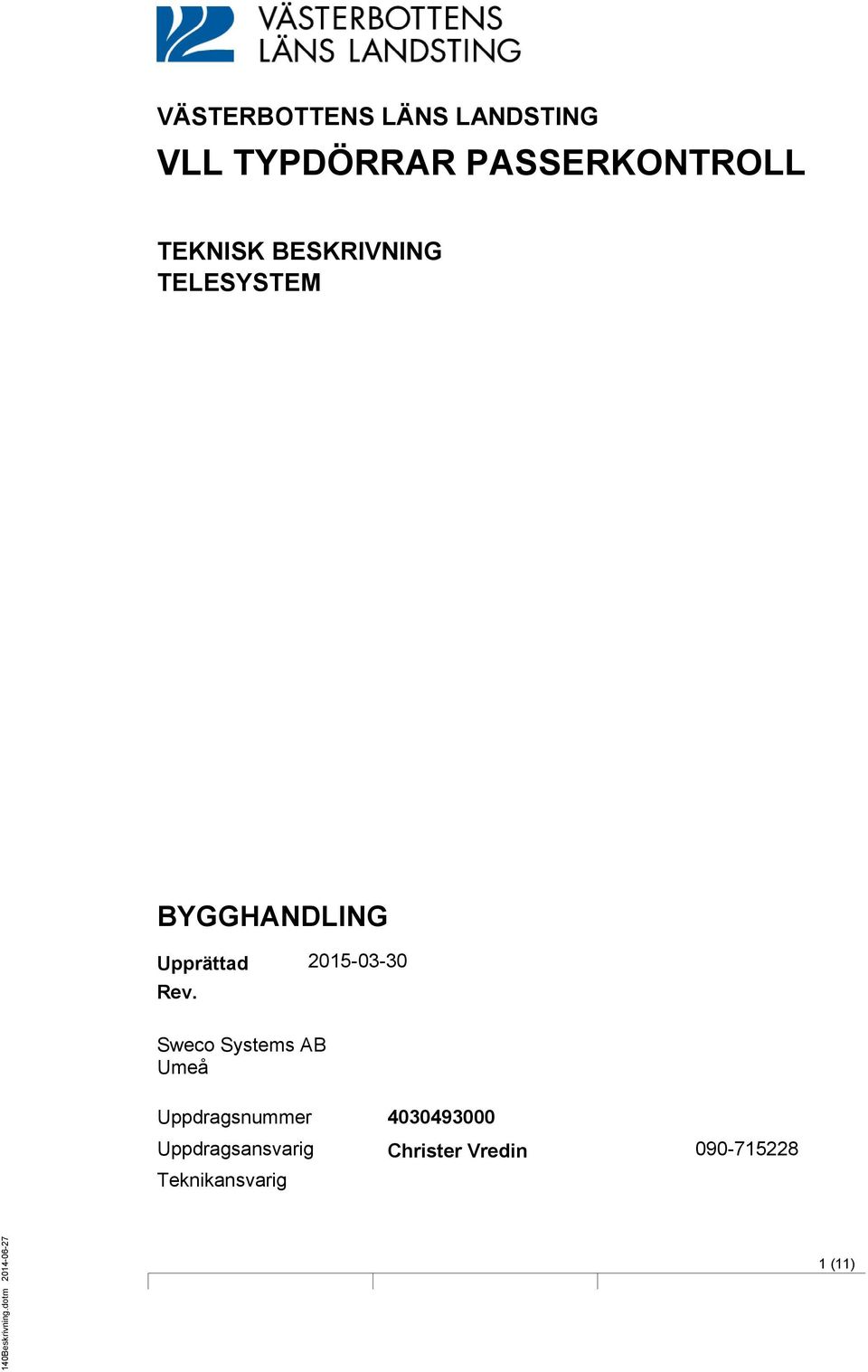

1 VÄSTERBOTTENS LÄNS LANDSTING VLL TYPDÖRRAR PASSERKONTROLL TEKNISK BESKRIVNING Upprättad Rev. Sweco Systems AB Umeå Uppdragsnummer Uppdragsansvarig Christer Vredin Teknikansvarig 1 (11)

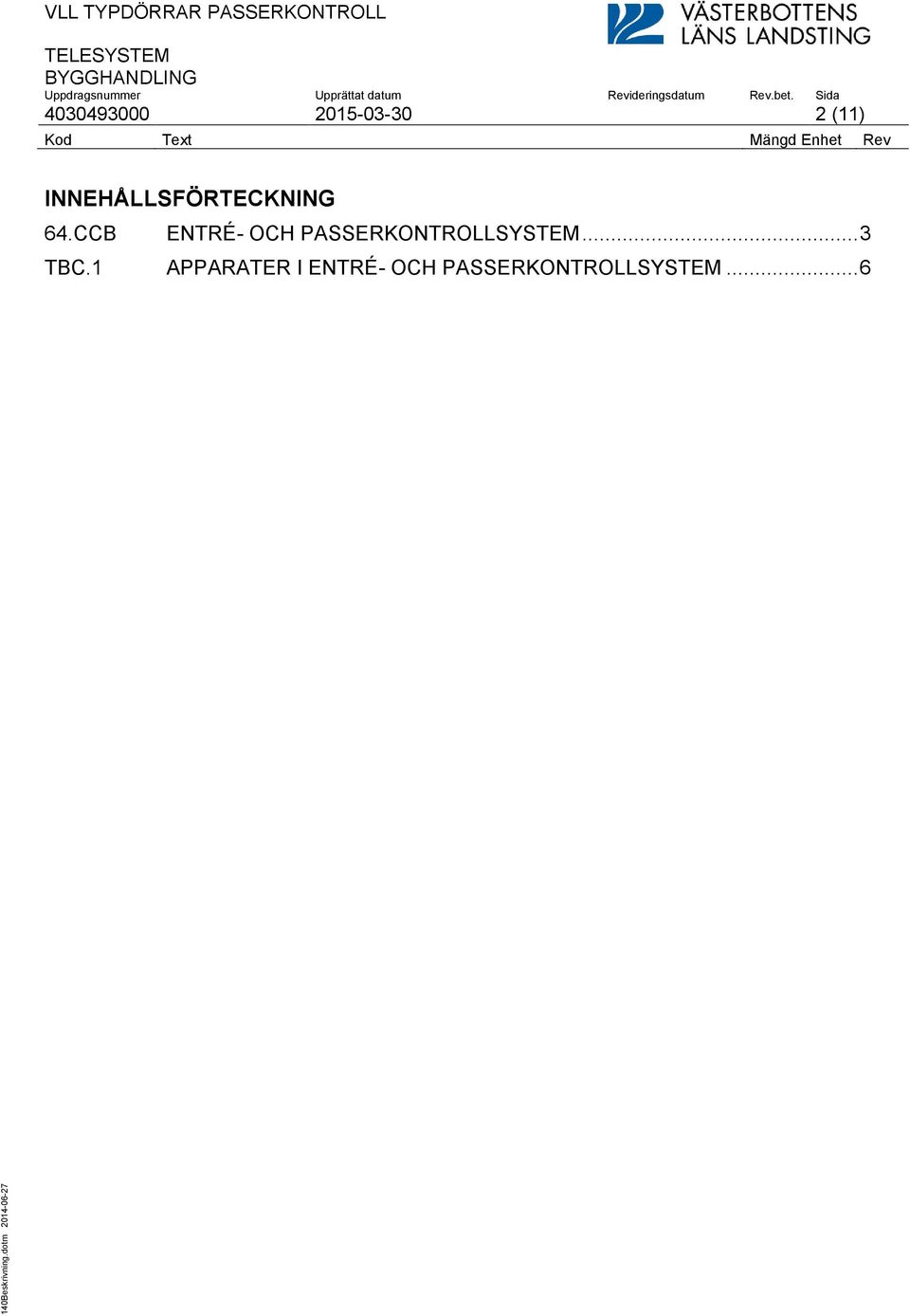

2 (11) INNEHÅLLSFÖRTECKNING 64.CCB ENTRÉ- OCH PASSERKONTROLLSYSTEM...3 TBC.1 APPARATER I ENTRÉ- OCH PASSERKONTROLLSYSTEM...6

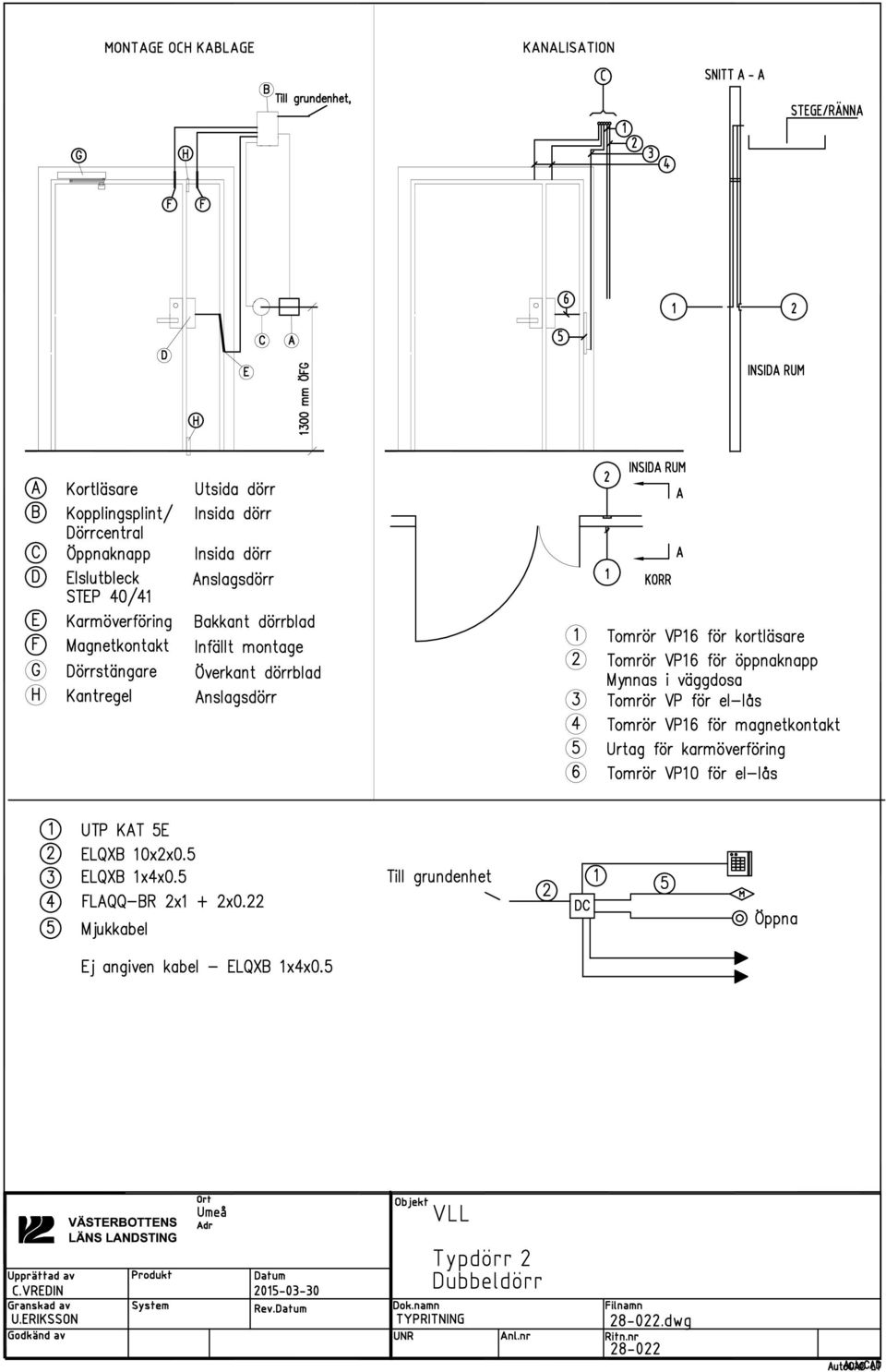

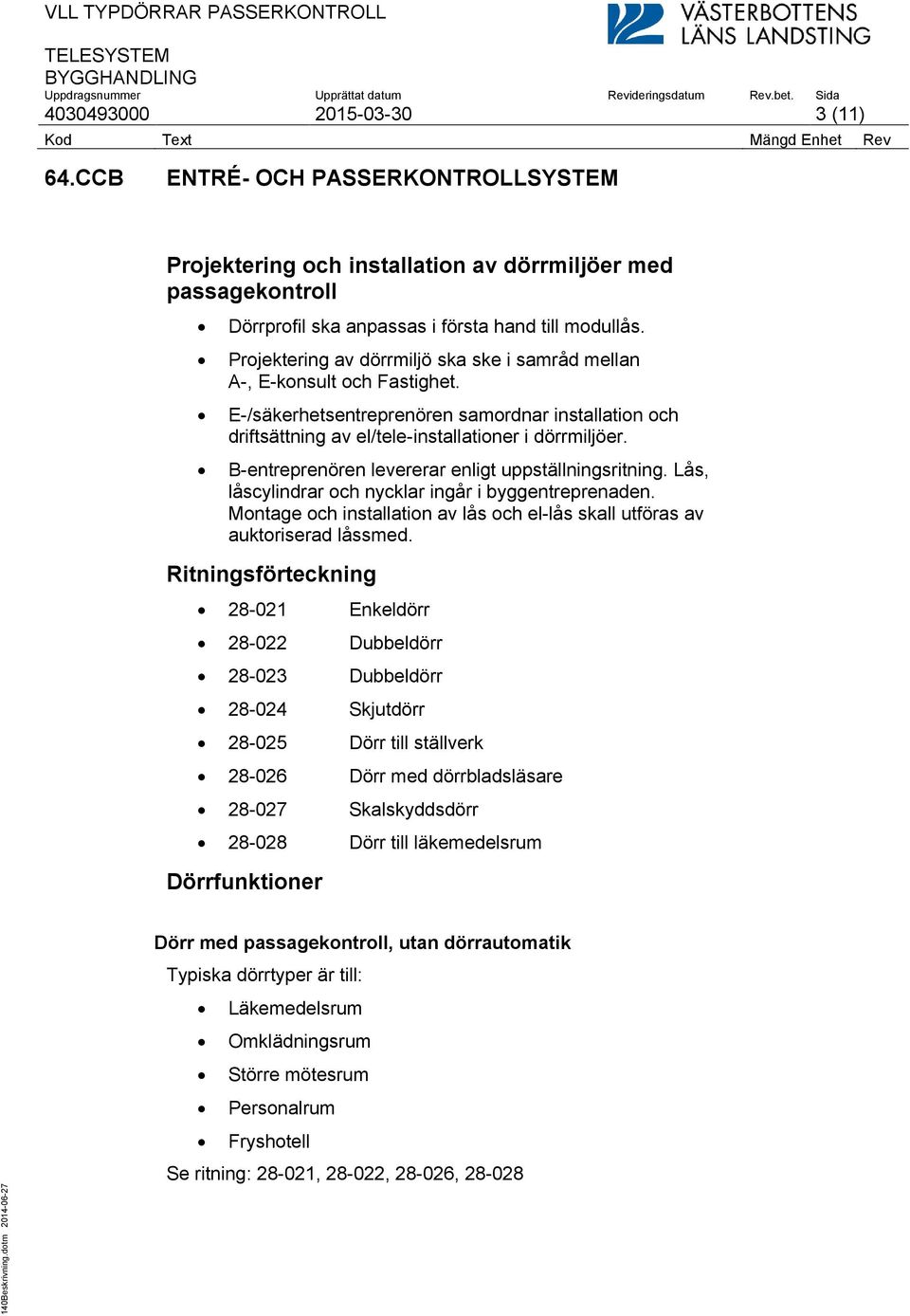

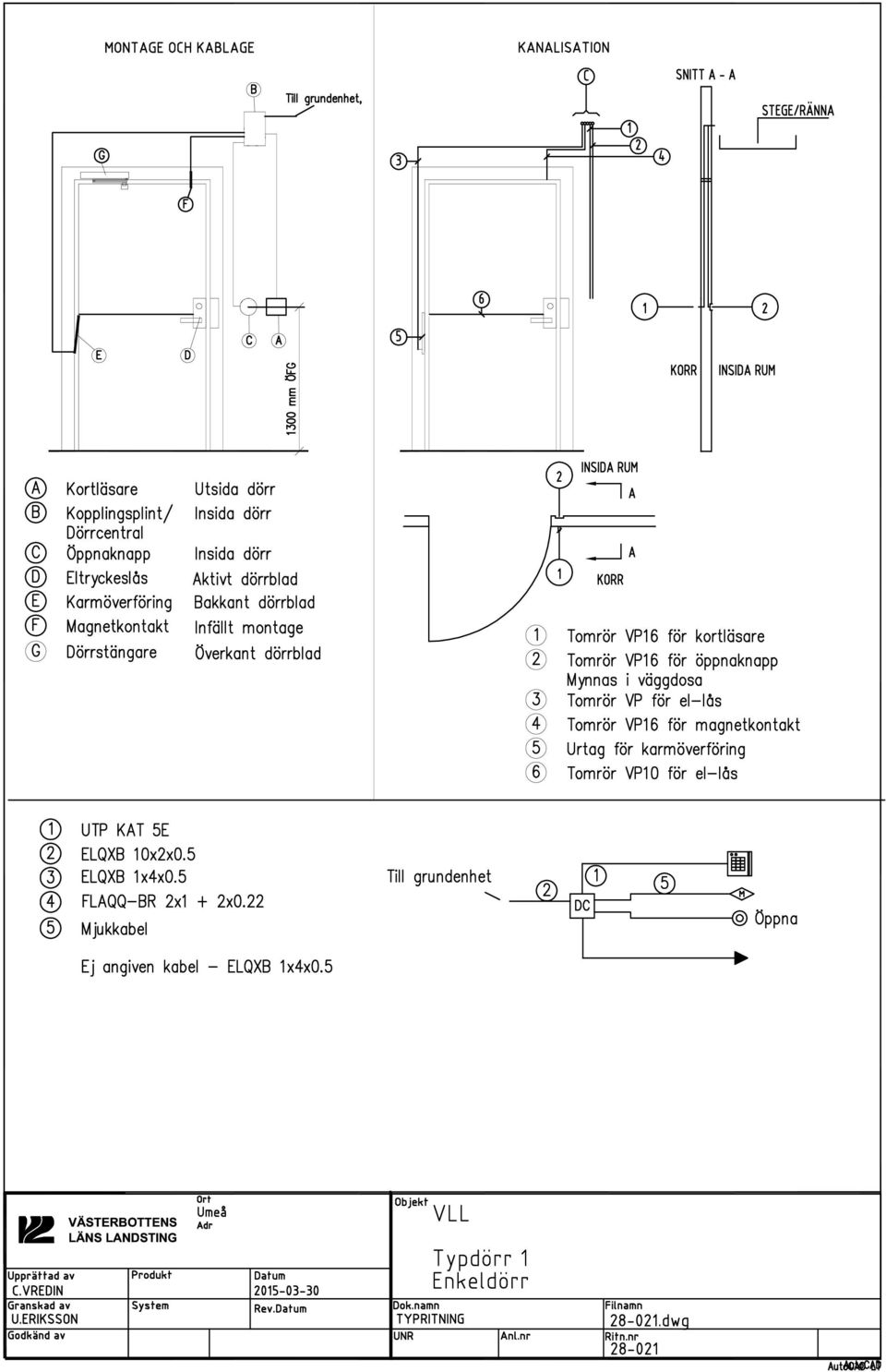

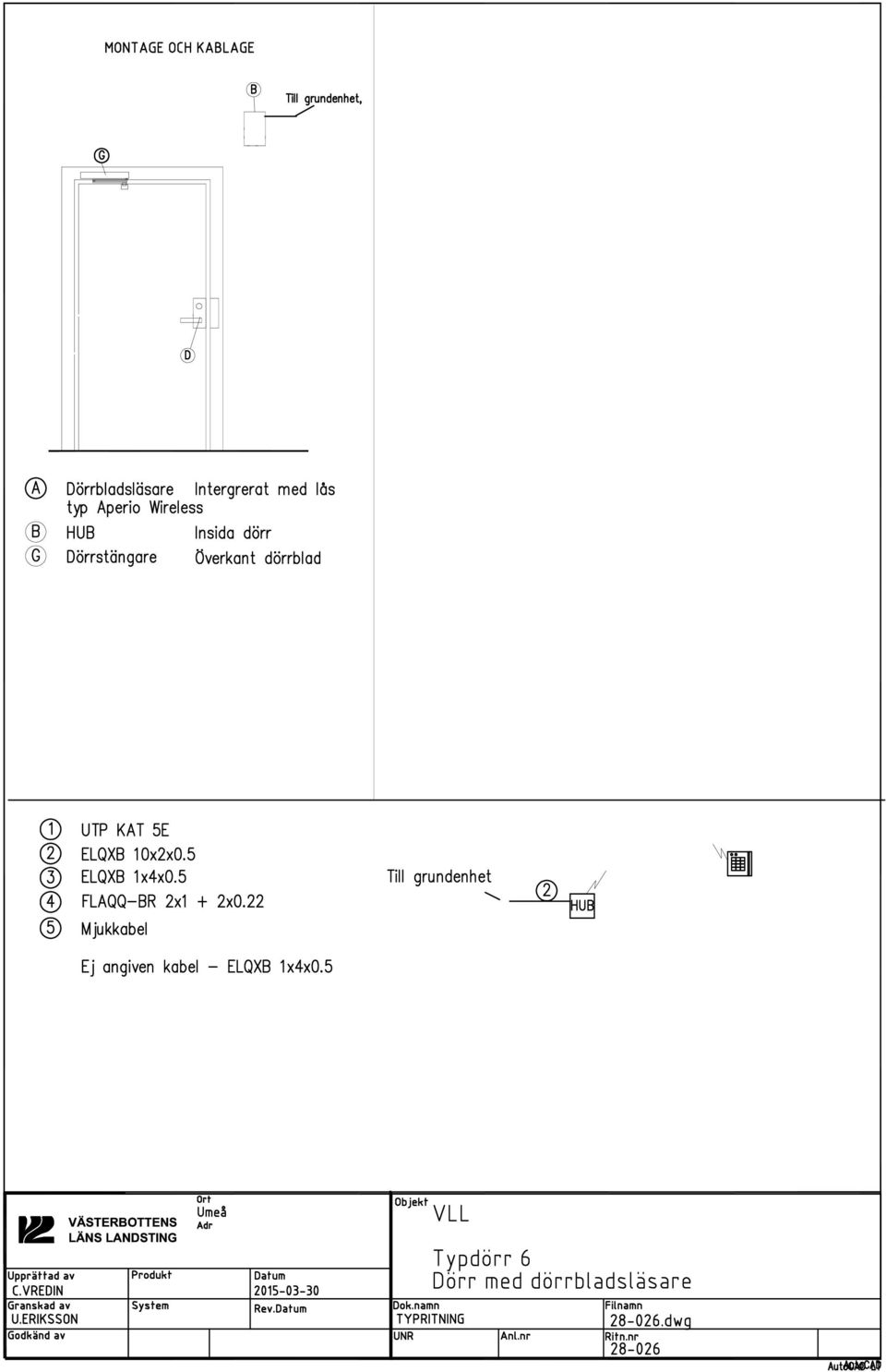

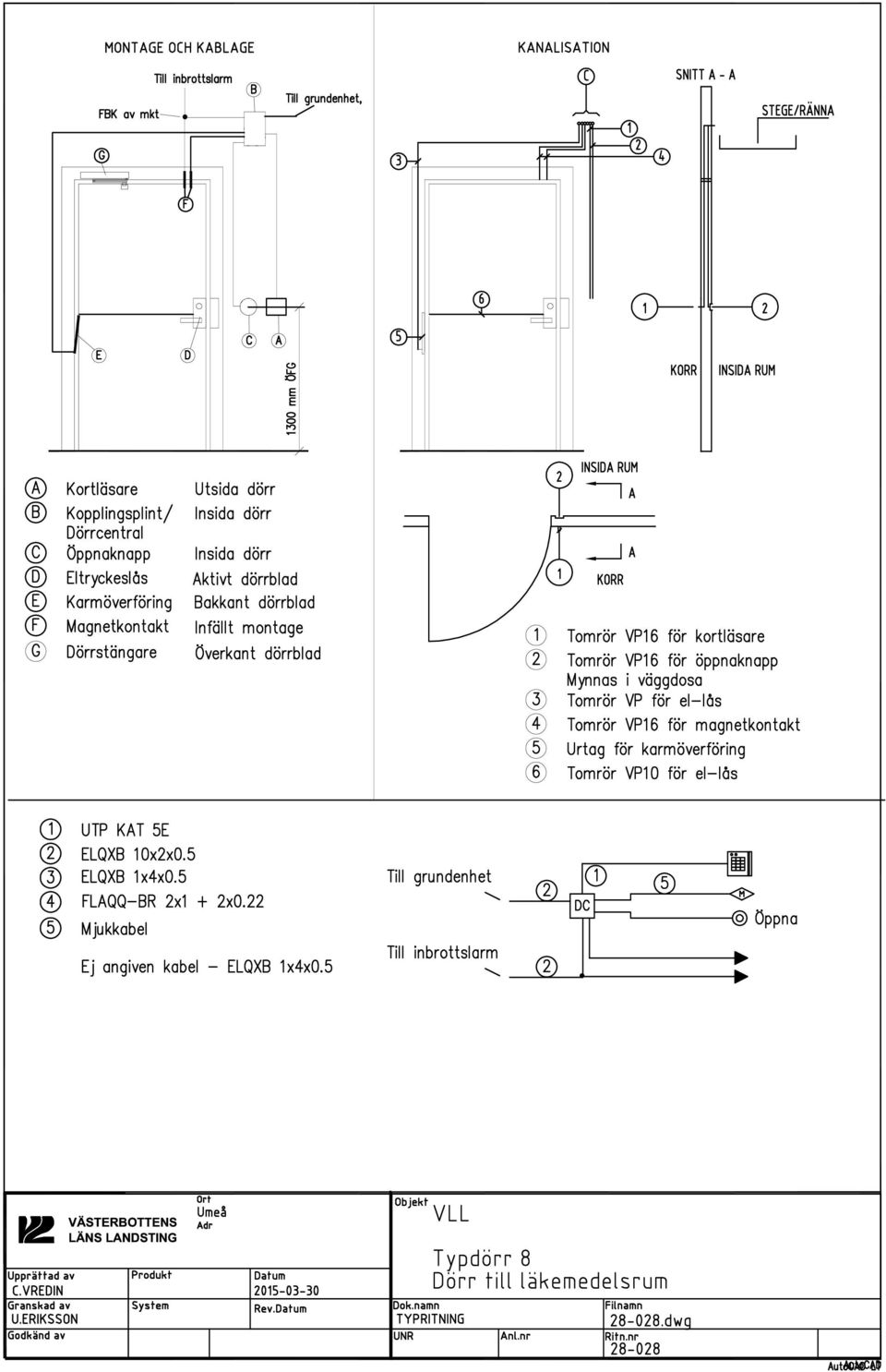

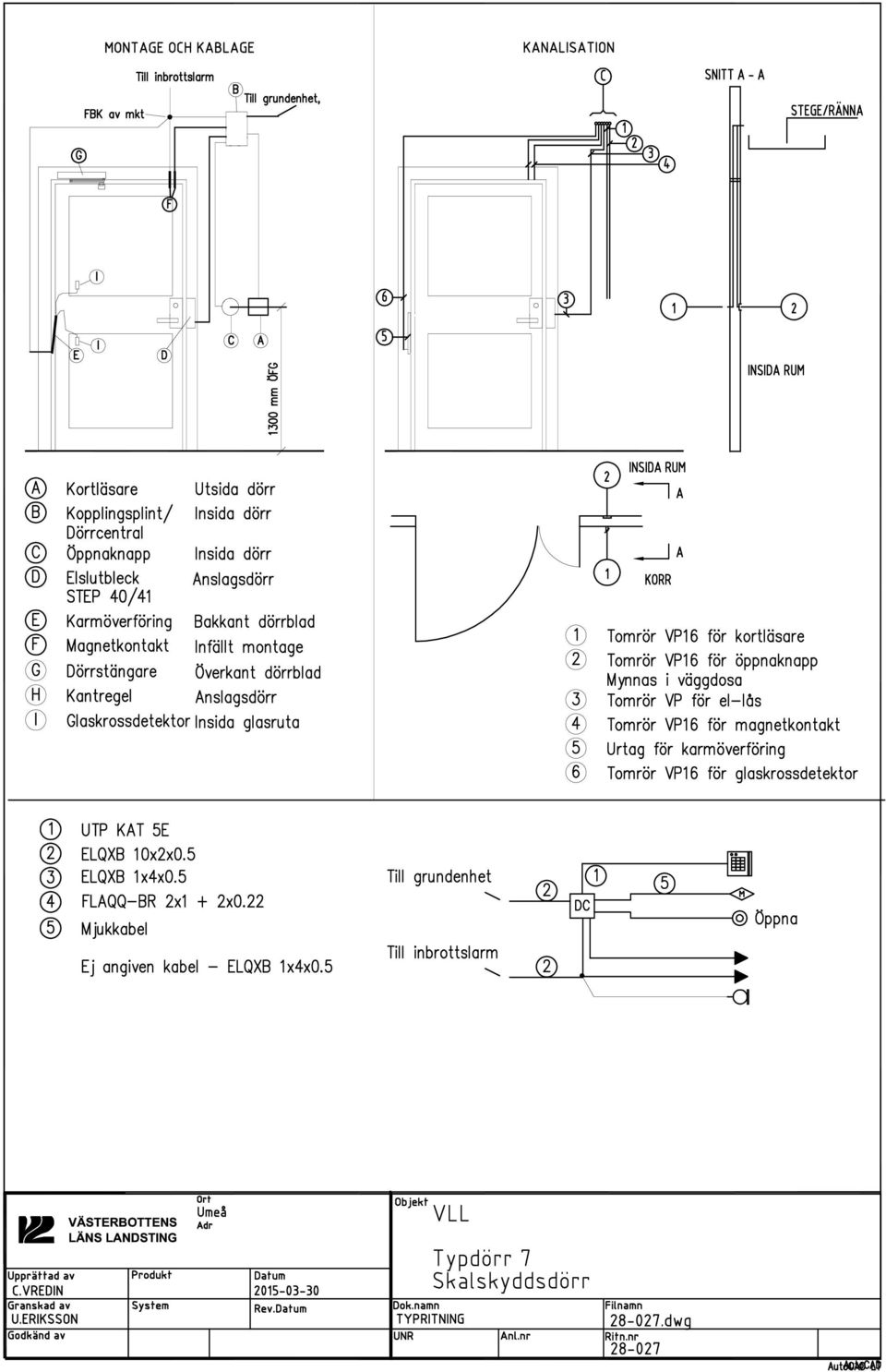

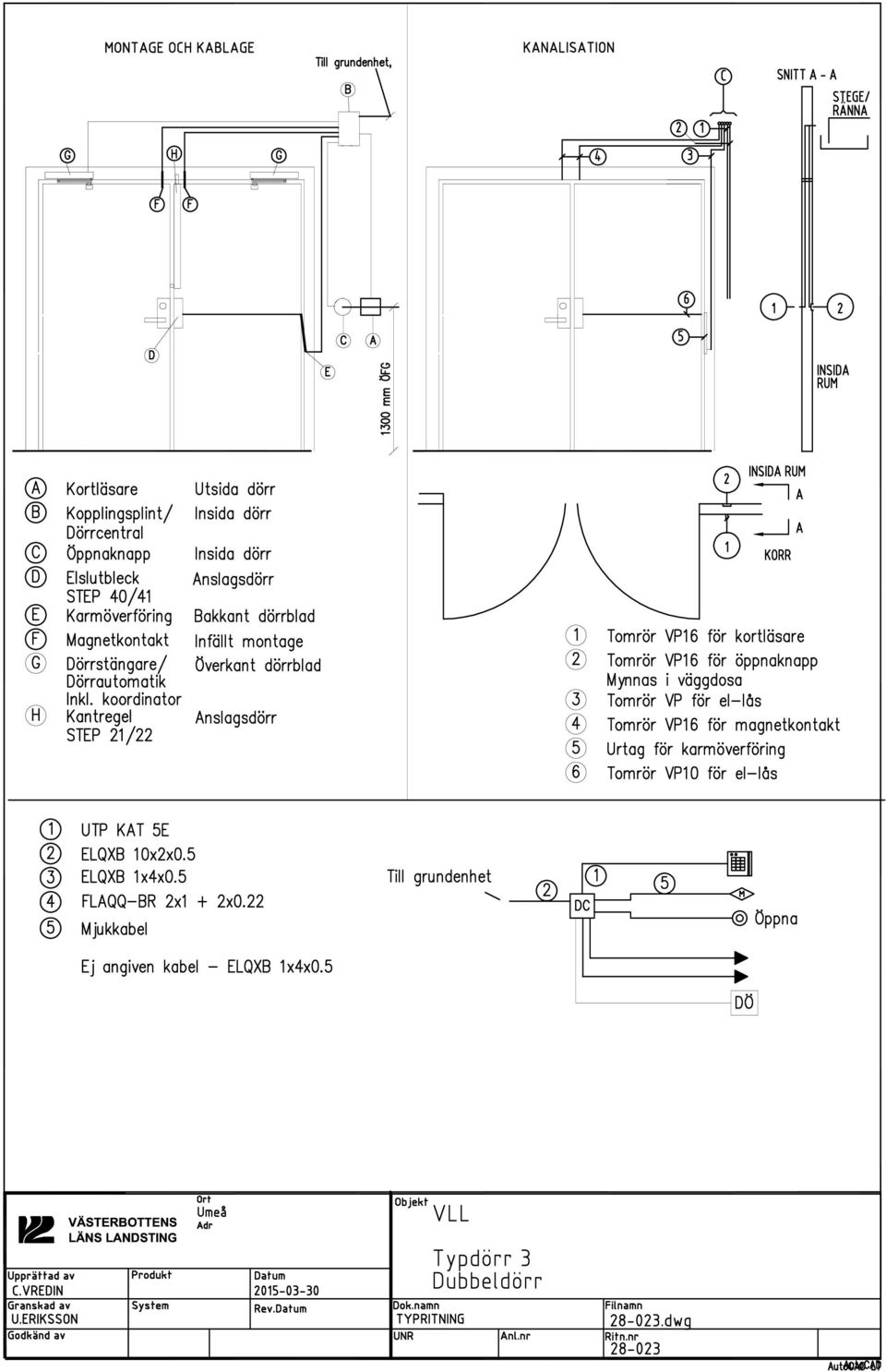

3 (11) 64.CCB ENTRÉ- OCH PASSERKONTROLLSYSTEM Projektering och installation av dörrmiljöer med passagekontroll Dörrprofil ska anpassas i första hand till modullås. Projektering av dörrmiljö ska ske i samråd mellan A-, E-konsult och Fastighet. E-/säkerhetsentreprenören samordnar installation och driftsättning av el/tele-installationer i dörrmiljöer. B-entreprenören levererar enligt uppställningsritning. Lås, låscylindrar och nycklar ingår i byggentreprenaden. Montage och installation av lås och el-lås skall utföras av auktoriserad låssmed. Ritningsförteckning Enkeldörr Dubbeldörr Dubbeldörr Skjutdörr Dörr till ställverk Dörr med dörrbladsläsare Skalskyddsdörr Dörr till läkemedelsrum Dörrfunktioner Dörr med passagekontroll, utan dörrautomatik Typiska dörrtyper är till: Läkemedelsrum Omklädningsrum Större mötesrum Personalrum Fryshotell Se ritning: , , ,

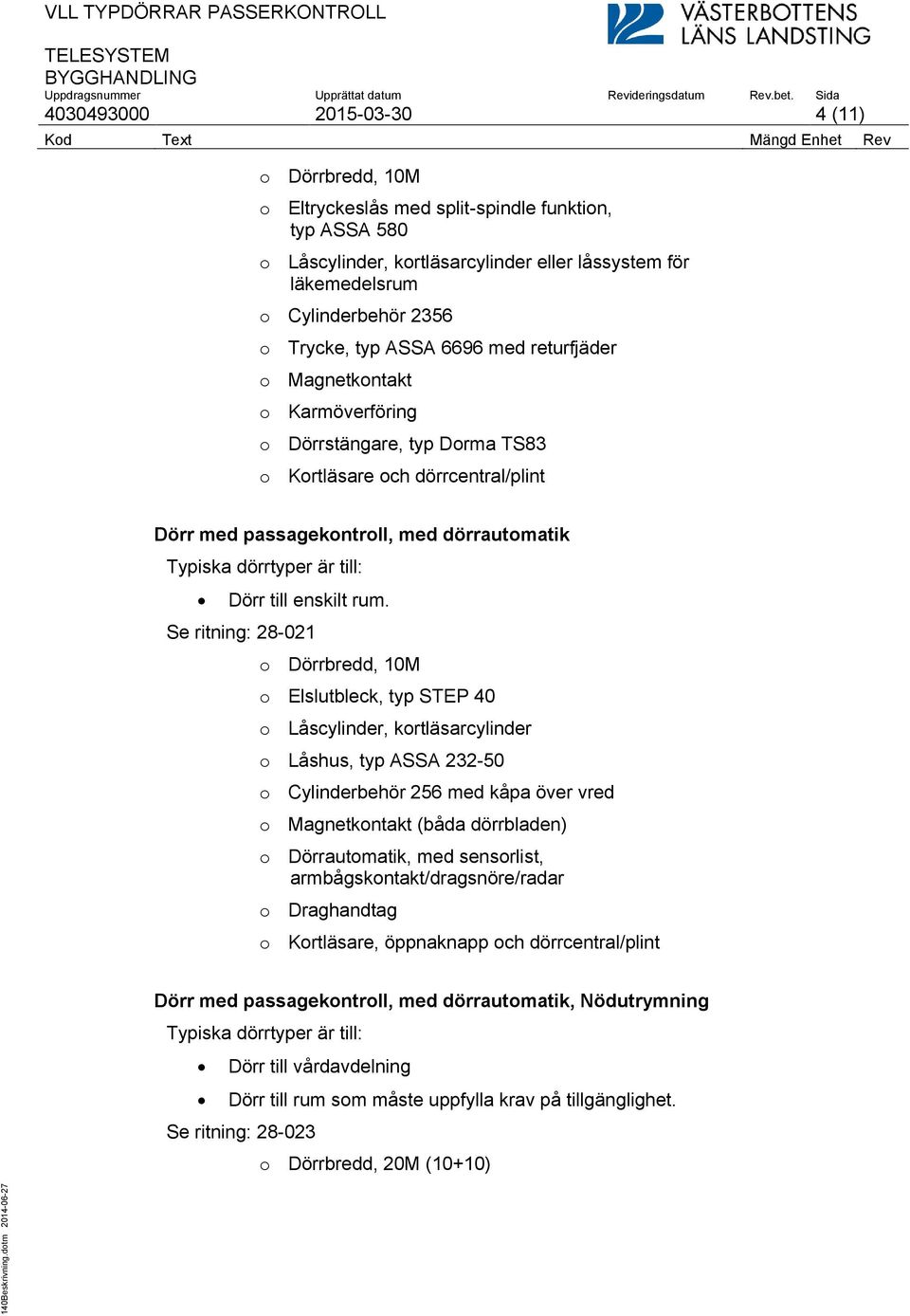

4 (11) o Dörrbredd, 10M o Eltryckeslås med split-spindle funktion, typ ASSA 580 o Låscylinder, kortläsarcylinder eller låssystem för läkemedelsrum o Cylinderbehör 2356 o Trycke, typ ASSA 6696 med returfjäder o Magnetkontakt o Karmöverföring o Dörrstängare, typ Dorma TS83 o Kortläsare och dörrcentral/plint Dörr med passagekontroll, med dörrautomatik Typiska dörrtyper är till: Dörr till enskilt rum. Se ritning: o Dörrbredd, 10M o Elslutbleck, typ STEP 40 o Låscylinder, kortläsarcylinder o Låshus, typ ASSA o Cylinderbehör 256 med kåpa över vred o Magnetkontakt (båda dörrbladen) o Dörrautomatik, med sensorlist, armbågskontakt/dragsnöre/radar o Draghandtag o Kortläsare, öppnaknapp och dörrcentral/plint Dörr med passagekontroll, med dörrautomatik, Nödutrymning Typiska dörrtyper är till: Dörr till vårdavdelning Dörr till rum som måste uppfylla krav på tillgänglighet. Se ritning: o Dörrbredd, 20M (10+10)

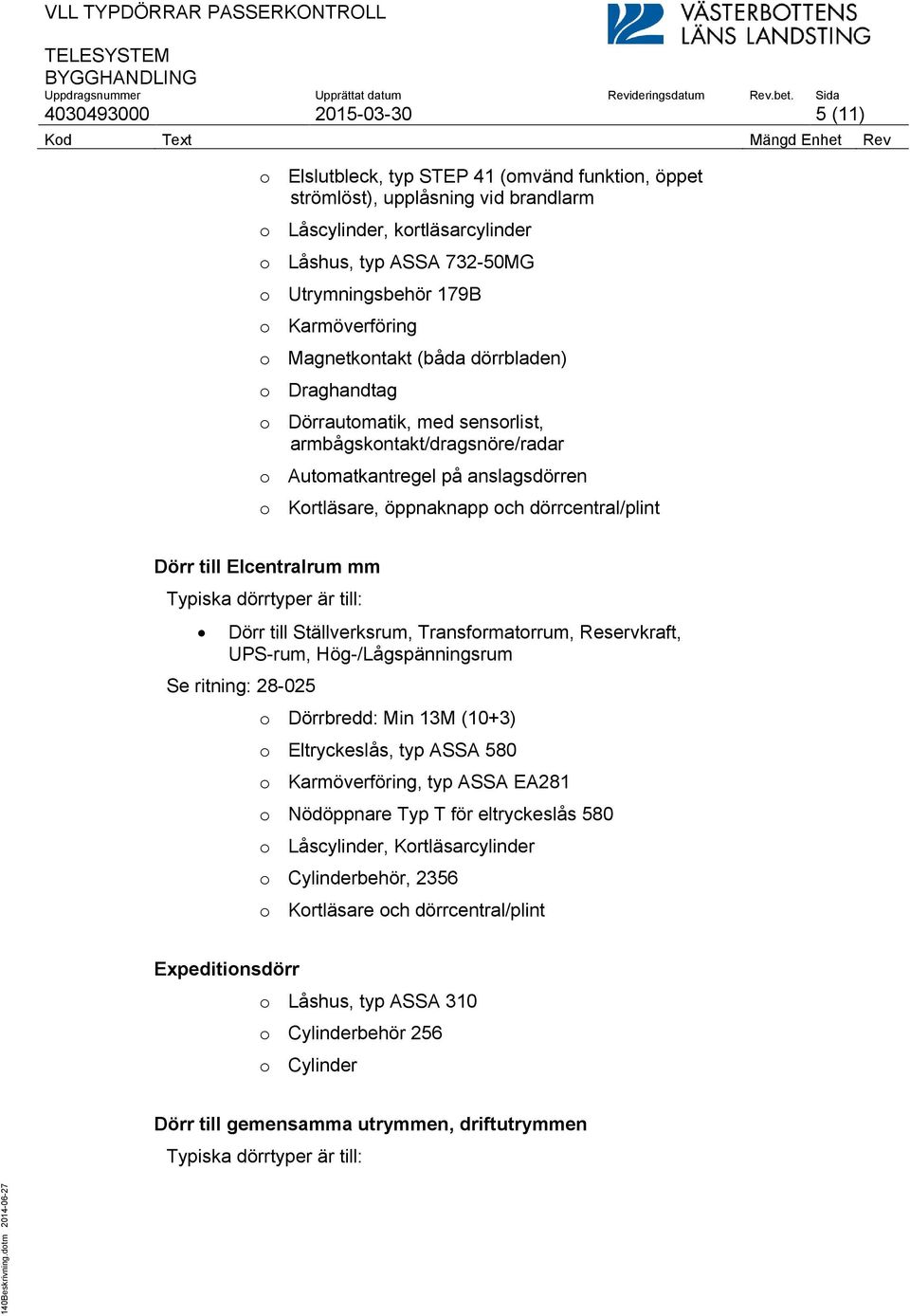

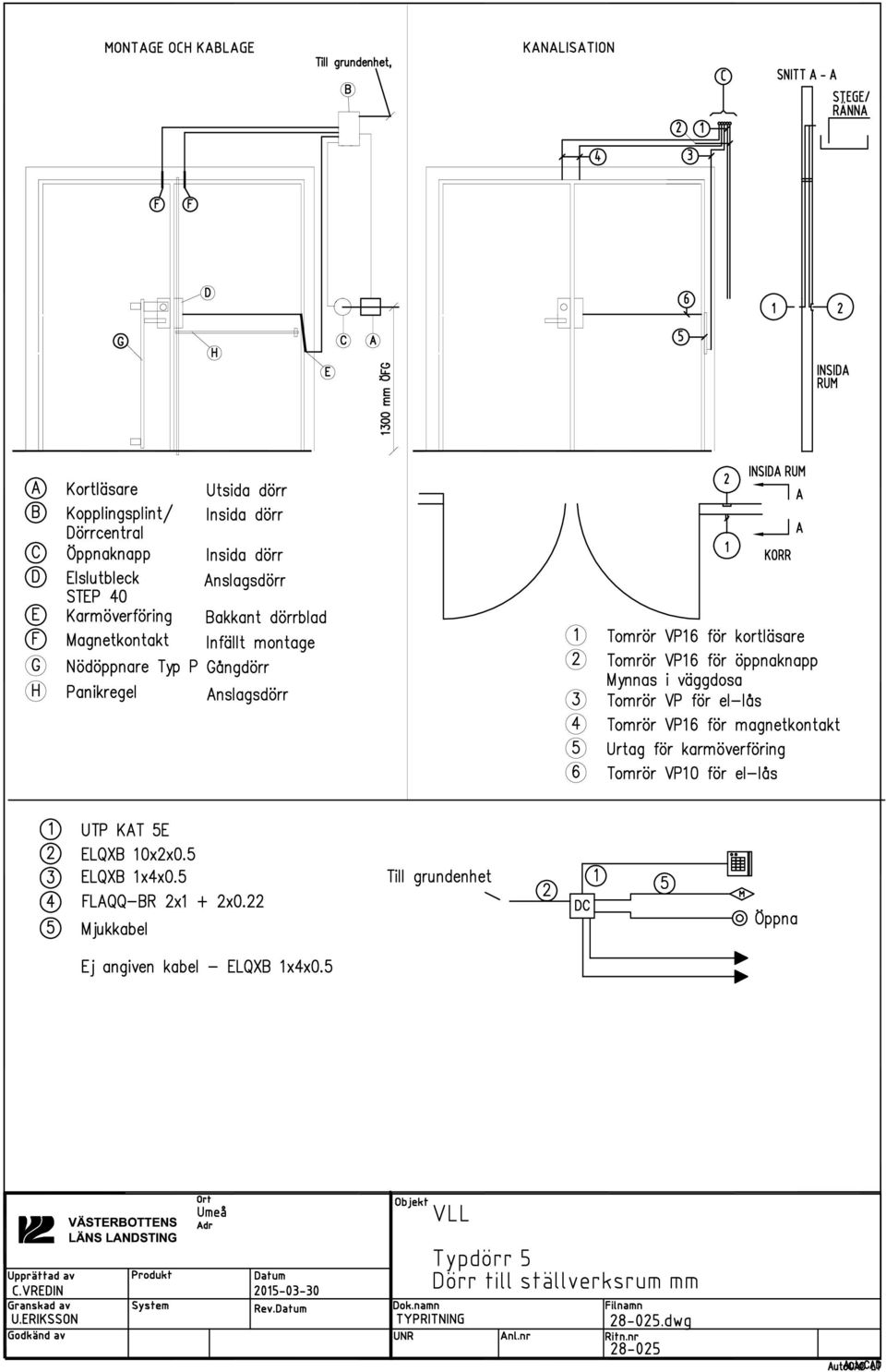

5 (11) o Elslutbleck, typ STEP 41 (omvänd funktion, öppet strömlöst), upplåsning vid brandlarm o Låscylinder, kortläsarcylinder o Låshus, typ ASSA MG o Utrymningsbehör 179B o Karmöverföring o Magnetkontakt (båda dörrbladen) o Draghandtag o Dörrautomatik, med sensorlist, armbågskontakt/dragsnöre/radar o Automatkantregel på anslagsdörren o Kortläsare, öppnaknapp och dörrcentral/plint Dörr till Elcentralrum mm Typiska dörrtyper är till: Dörr till Ställverksrum, Transformatorrum, Reservkraft, UPS-rum, Hög-/Lågspänningsrum Se ritning: o Dörrbredd: Min 13M (10+3) o Eltryckeslås, typ ASSA 580 o Karmöverföring, typ ASSA EA281 o Nödöppnare Typ T för eltryckeslås 580 o Låscylinder, Kortläsarcylinder o Cylinderbehör, 2356 o Kortläsare och dörrcentral/plint Expeditionsdörr o Låshus, typ ASSA 310 o Cylinderbehör 256 o Cylinder Dörr till gemensamma utrymmen, driftutrymmen Typiska dörrtyper är till:

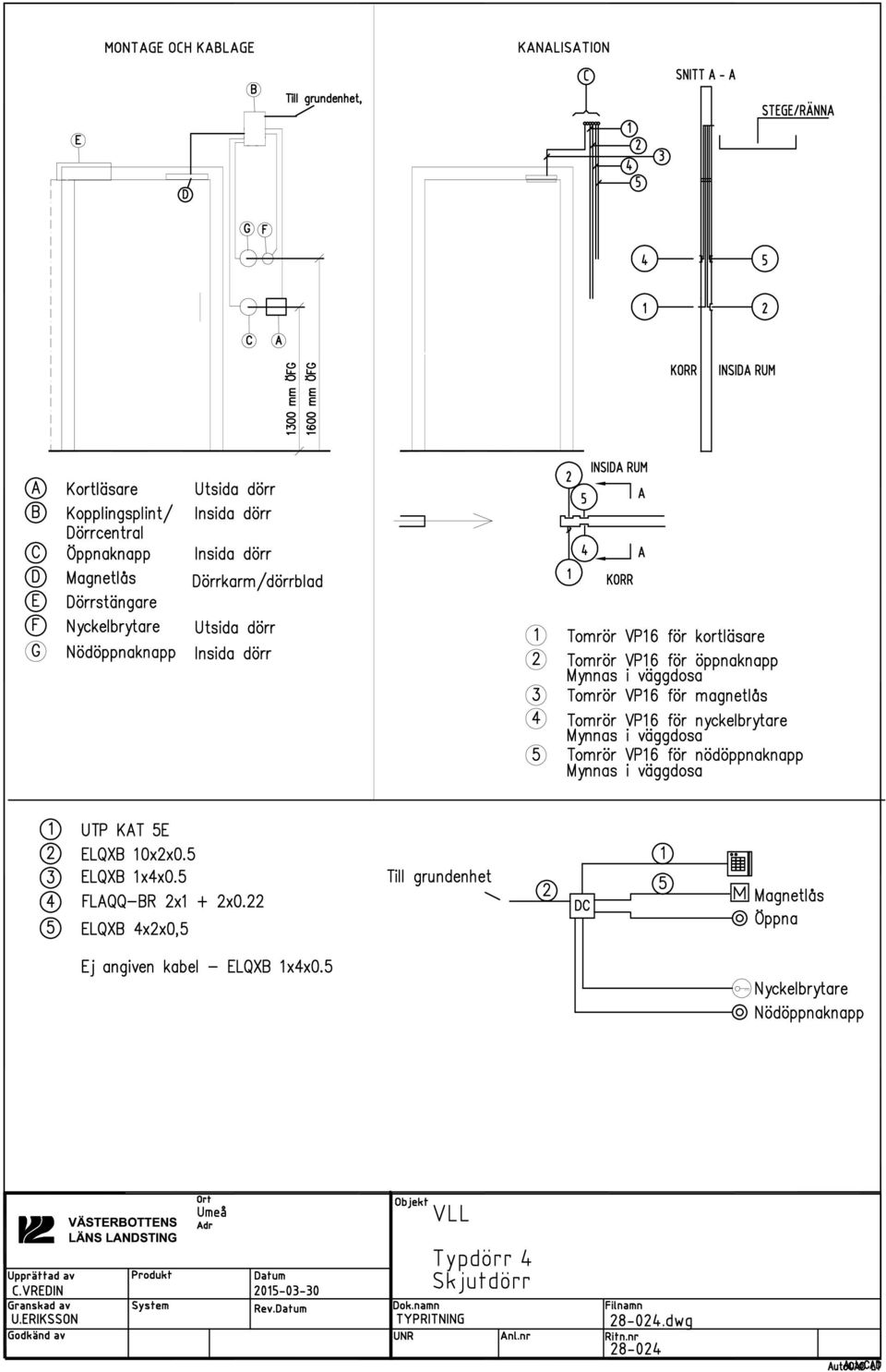

6 (11) Dörr till Städ, Förråd, Kopiering, El-centraler, Fläktrum, Soprum o Låshus, typ ASSA o Cylinderbehör 256 o Cylinder o Dörrstängare Skjutdörr med passagekontroll Typiska dörrtyper är till: Dörr till medicinförråd Se ritning: o Magnetlås, typ ASSA SAM o Dörrstängare o Kortläsare, öppnaknapp och dörrcentral/plint o Nyckelbrytare och nödöppnaknapp TBC.1 APPARATER I ENTRÉ- OCH PASSERKONTROLLSYSTEM Kortläsare Kortläsare skall vara för beröringsfria kort typ Mifare och försedda med knappsats. Kortläsare skall ha upplyst knappsats. Statusindikering ska ske med lysdioder i färgerna rött, grönt och gult. Ingen textdisplay i grundutförande. Kortläsare utomhus skall förses med regnskydd och värmeelement. Alternativ kortläsare kan vara Aperio Wireless på dörrar med lägre säkerhet. Tryckknappar Tryckknapp för dörröppning ska vara försedd med återfjädrande kontaktfunktion. Tryckknapp ska märkas med nyckelsymbol. Magnetkontakter

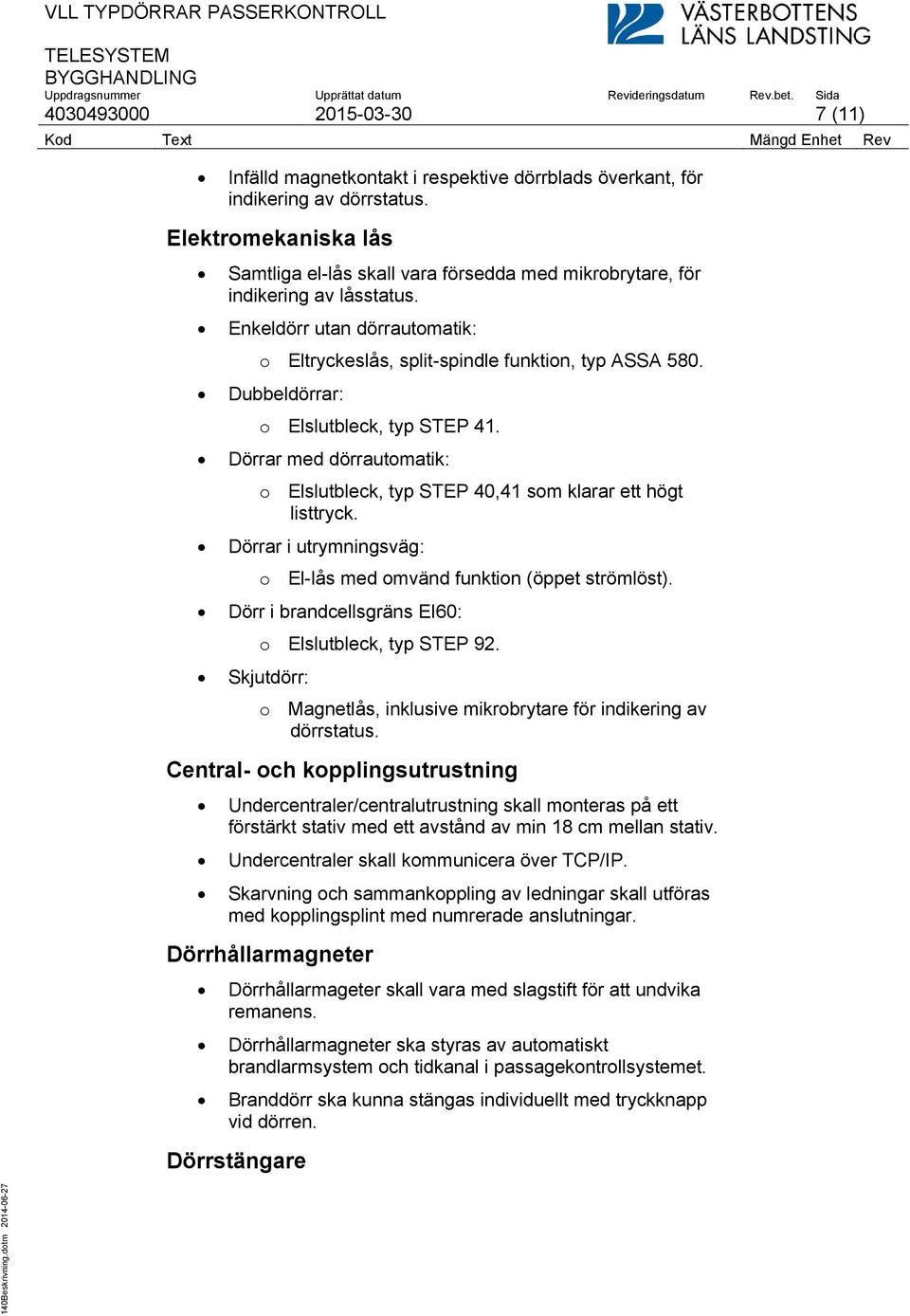

7 (11) Infälld magnetkontakt i respektive dörrblads överkant, för indikering av dörrstatus. Elektromekaniska lås Samtliga el-lås skall vara försedda med mikrobrytare, för indikering av låsstatus. Enkeldörr utan dörrautomatik: o Eltryckeslås, split-spindle funktion, typ ASSA 580. Dubbeldörrar: o Elslutbleck, typ STEP 41. Dörrar med dörrautomatik: o Elslutbleck, typ STEP 40,41 som klarar ett högt listtryck. Dörrar i utrymningsväg: o El-lås med omvänd funktion (öppet strömlöst). Dörr i brandcellsgräns EI60: o Elslutbleck, typ STEP 92. Skjutdörr: o Magnetlås, inklusive mikrobrytare för indikering av dörrstatus. Central- och kopplingsutrustning Undercentraler/centralutrustning skall monteras på ett förstärkt stativ med ett avstånd av min 18 cm mellan stativ. Undercentraler skall kommunicera över TCP/IP. Skarvning och sammankoppling av ledningar skall utföras med kopplingsplint med numrerade anslutningar. Dörrhållarmagneter Dörrhållarmageter skall vara med slagstift för att undvika remanens. Dörrhållarmagneter ska styras av automatiskt brandlarmsystem och tidkanal i passagekontrollsystemet. Branddörr ska kunna stängas individuellt med tryckknapp vid dörren. Dörrstängare

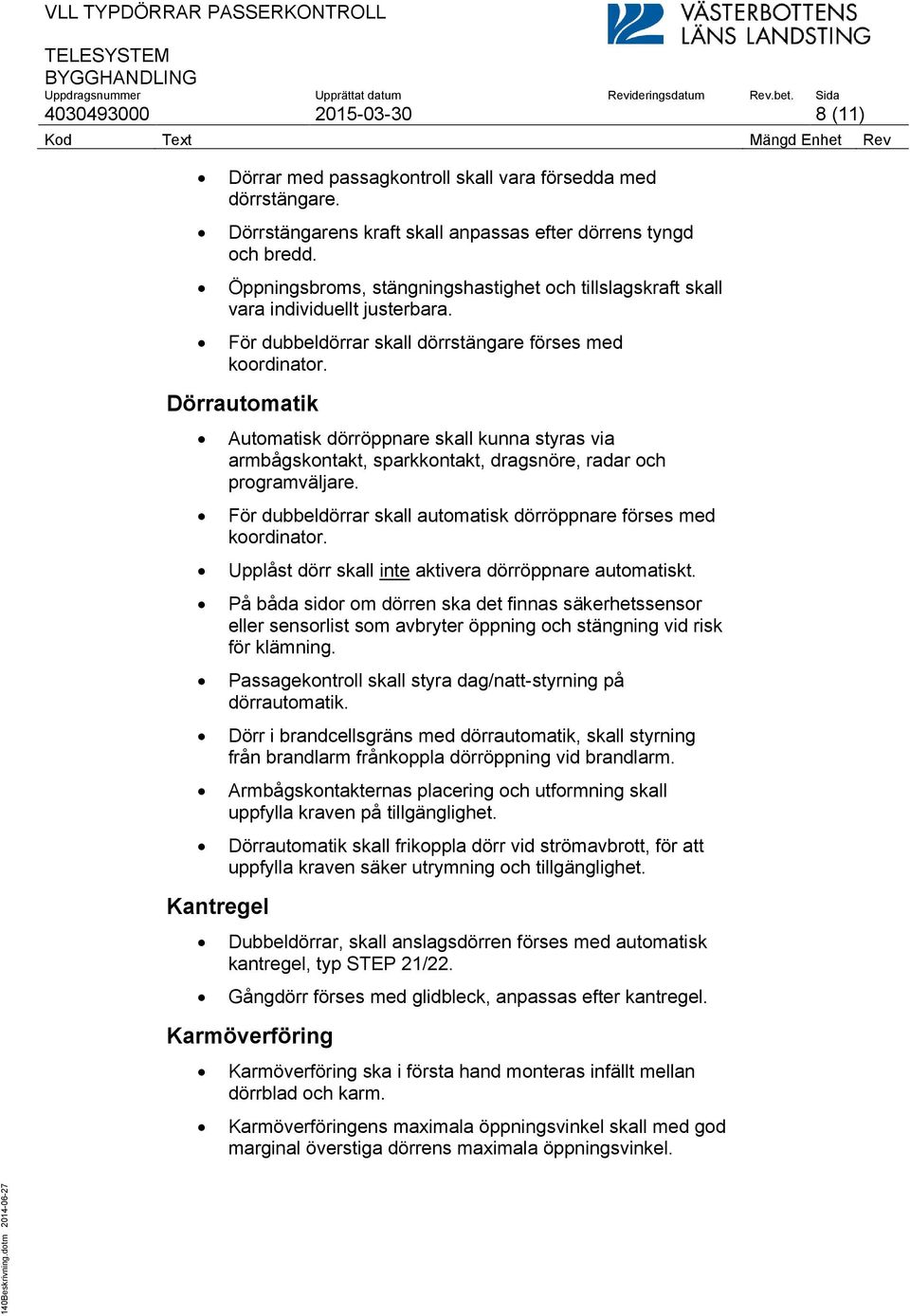

8 (11) Dörrar med passagkontroll skall vara försedda med dörrstängare. Dörrstängarens kraft skall anpassas efter dörrens tyngd och bredd. Öppningsbroms, stängningshastighet och tillslagskraft skall vara individuellt justerbara. För dubbeldörrar skall dörrstängare förses med koordinator. Dörrautomatik Automatisk dörröppnare skall kunna styras via armbågskontakt, sparkkontakt, dragsnöre, radar och programväljare. För dubbeldörrar skall automatisk dörröppnare förses med koordinator. Upplåst dörr skall inte aktivera dörröppnare automatiskt. På båda sidor om dörren ska det finnas säkerhetssensor eller sensorlist som avbryter öppning och stängning vid risk för klämning. Passagekontroll skall styra dag/natt-styrning på dörrautomatik. Dörr i brandcellsgräns med dörrautomatik, skall styrning från brandlarm frånkoppla dörröppning vid brandlarm. Armbågskontakternas placering och utformning skall uppfylla kraven på tillgänglighet. Dörrautomatik skall frikoppla dörr vid strömavbrott, för att uppfylla kraven säker utrymning och tillgänglighet. Kantregel Dubbeldörrar, skall anslagsdörren förses med automatisk kantregel, typ STEP 21/22. Gångdörr förses med glidbleck, anpassas efter kantregel. Karmöverföring Karmöverföring ska i första hand monteras infällt mellan dörrblad och karm. Karmöverföringens maximala öppningsvinkel skall med god marginal överstiga dörrens maximala öppningsvinkel.

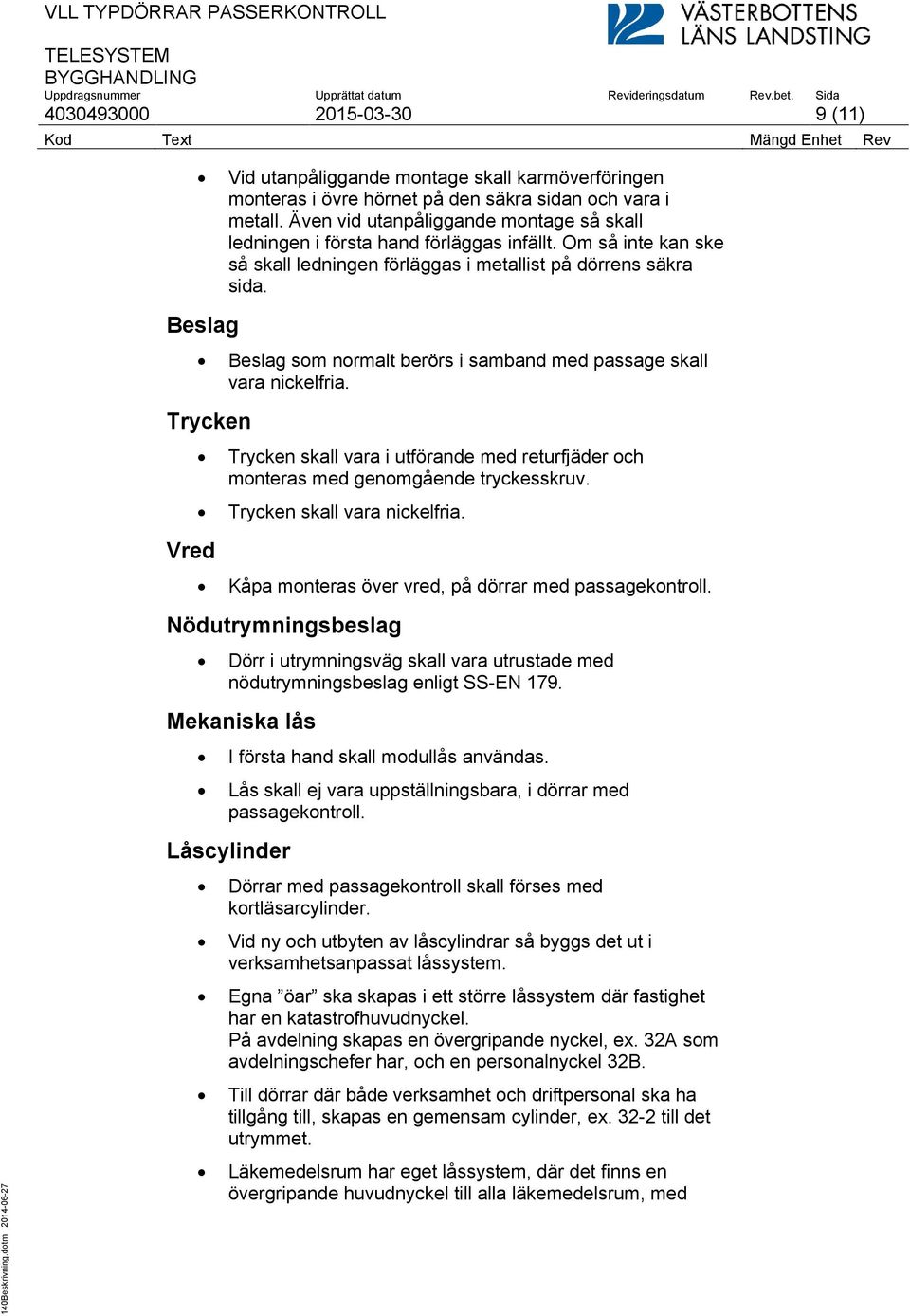

9 (11) Vid utanpåliggande montage skall karmöverföringen monteras i övre hörnet på den säkra sidan och vara i metall. Även vid utanpåliggande montage så skall ledningen i första hand förläggas infällt. Om så inte kan ske så skall ledningen förläggas i metallist på dörrens säkra sida. Beslag Beslag som normalt berörs i samband med passage skall vara nickelfria. Trycken Trycken skall vara i utförande med returfjäder och monteras med genomgående tryckesskruv. Trycken skall vara nickelfria. Vred Kåpa monteras över vred, på dörrar med passagekontroll. Nödutrymningsbeslag Dörr i utrymningsväg skall vara utrustade med nödutrymningsbeslag enligt SS-EN 179. Mekaniska lås I första hand skall modullås användas. Lås skall ej vara uppställningsbara, i dörrar med passagekontroll. Låscylinder Dörrar med passagekontroll skall förses med kortläsarcylinder. Vid ny och utbyten av låscylindrar så byggs det ut i verksamhetsanpassat låssystem. Egna öar ska skapas i ett större låssystem där fastighet har en katastrofhuvudnyckel. På avdelning skapas en övergripande nyckel, ex. 32A som avdelningschefer har, och en personalnyckel 32B. Till dörrar där både verksamhet och driftpersonal ska ha tillgång till, skapas en gemensam cylinder, ex till det utrymmet. Läkemedelsrum har eget låssystem, där det finns en övergripande huvudnyckel till alla läkemedelsrum, med

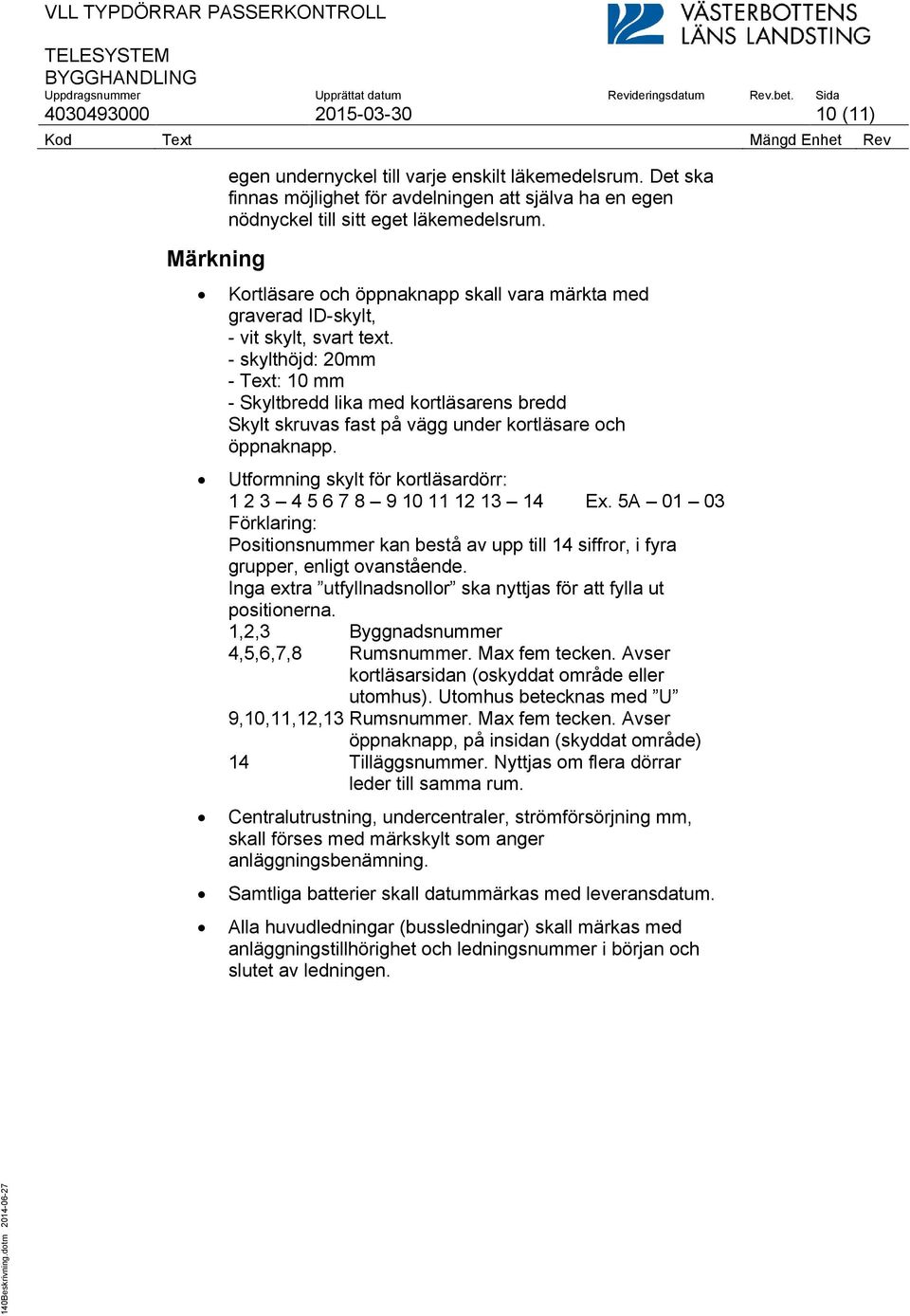

10 (11) Märkning egen undernyckel till varje enskilt läkemedelsrum. Det ska finnas möjlighet för avdelningen att själva ha en egen nödnyckel till sitt eget läkemedelsrum. Kortläsare och öppnaknapp skall vara märkta med graverad ID-skylt, - vit skylt, svart text. - skylthöjd: 20mm - Text: 10 mm - Skyltbredd lika med kortläsarens bredd Skylt skruvas fast på vägg under kortläsare och öppnaknapp. Utformning skylt för kortläsardörr: Ex. 5A Förklaring: Positionsnummer kan bestå av upp till 14 siffror, i fyra grupper, enligt ovanstående. Inga extra utfyllnadsnollor ska nyttjas för att fylla ut positionerna. 1,2,3 Byggnadsnummer 4,5,6,7,8 Rumsnummer. Max fem tecken. Avser kortläsarsidan (oskyddat område eller utomhus). Utomhus betecknas med U 9,10,11,12,13 Rumsnummer. Max fem tecken. Avser öppnaknapp, på insidan (skyddat område) 14 Tilläggsnummer. Nyttjas om flera dörrar leder till samma rum. Centralutrustning, undercentraler, strömförsörjning mm, skall förses med märkskylt som anger anläggningsbenämning. Samtliga batterier skall datummärkas med leveransdatum. Alla huvudledningar (bussledningar) skall märkas med anläggningstillhörighet och ledningsnummer i början och slutet av ledningen.

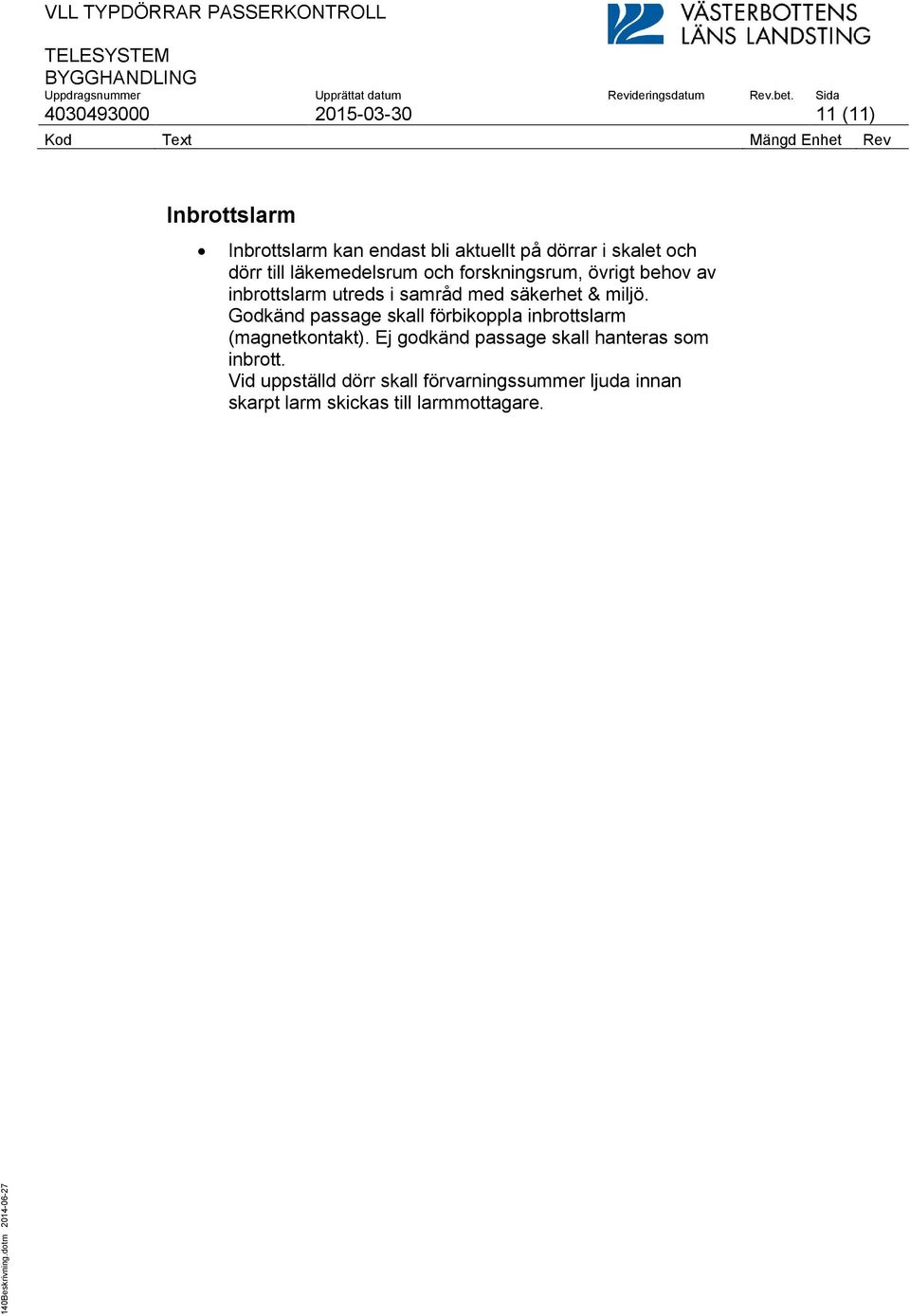

11 (11) Inbrottslarm Inbrottslarm kan endast bli aktuellt på dörrar i skalet och dörr till läkemedelsrum och forskningsrum, övrigt behov av inbrottslarm utreds i samråd med säkerhet & miljö. Godkänd passage skall förbikoppla inbrottslarm (magnetkontakt). Ej godkänd passage skall hanteras som inbrott. Vid uppställd dörr skall förvarningssummer ljuda innan skarpt larm skickas till larmmottagare.
