1 Handling LSU Sidantal (9) Ver. 1.0 Landstingsservice Landstinget i Uppsala Län UPPSALA Tfn Fax BET ÄNDRINGEN AVSER DATUM SIGN

2 INNEHÅLLSFÖRTECKNING 0. INLEDNING ORIENTERING HÄNVISNINGAR DÖRRBESLAGS-STANDARD DOKUMENTATION, INKOPPLING ELLÅSNING, DÖRRAUTOMATIK PRODUKTINFORMATION SKÖTSEL, UNDERHÅLL...9

3 3(9) 0. INLEDNING Detta dokument ersätter rekommendation av beslagning av dörrar från Allmänt Denna anvisning skall utgöra ett stöd i projekteringen. Dokumentet redovisar Landstingsservice kravnivå samt egenambition avseende dörrmiljöer vid nyinstallation, ändring och förvaltning av lokaler tillhörande Landstinget i Uppsala län. För avsteg från denna anvisning fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. Beträffande frågor anseende brandteknisk klassning med mera kontakta Teknik Brand. Beträffande frågor avseende elinstallationer och elektronik med mera kontakta Teknik El. Beträffande frågor avseende infästning och byggnadstekniska frågor Kontakta Teknik Bygg. Övriga frågor och eventuella avvikelser från teknisk anvisning, Kontakta Teknik ansvarig. 0.1 ORIENTERING Anvisningar och förklaringar Dörr och beslagsstandard Dokumentation, inkoppling ellåsning, dörrautomatik Produktinformation 0.2 HÄNVISNINGAR 0.3 PRODUKTER De produkter som finns beskrivna i dokumentet är att betrakta som riktlinjer, andra fabrikat än de som angivits kan användas om de uppfyller kravspecifikationen, dock enbart i samråd med teknikansvarig.

4 4(9) 1.0 DÖRR OCH BESLAGSSTANDARD 1.1 DÖRRSTANDARD Typ 1. Trädörr med vikt under.. kg. skall förses med 3st gångjärn min 110 mm längd och skall vara skruvjusterbar i höjd. Typ 2. Trädörr med vikt över.. kg. skall förses med 4st gångjärn min 110 mm längd och vara skruvjusterbar i höjd. Typ INFÄSTNINGSSTANDARD Typ 1. För trädörr typ 1. Regling skall göras enligt följande. Typ 2. För trädörr typ 2. Regling skall göras enligt följande. Typ ATT TÄNKA PÅ VID NYMONTERING ELLER DÖRRBYTE Loda karmens gångjärnssida, anpassa karmens låssida efter dörrbladet för att säkerställa låsfunktionen. Undvik nischmontering, om nischmontering ändå utförs skall dörrstopp monteras för att undvika brytning av gångjärn. 1.4 FÖRKLARINGAR LÅSNINGSTYPER Regellåsning = Regel låses ut och in med nyckel eller vred. Fallåsning = Självlåsande. +DS = + Dörrstängare. Ellåsning = Elektriskt styrd låsning via kortläsare, kodlås, tidur eller porttelefon Dörrstängarkategorier 1. Dörrstängare utan krav på brandgodkännande märkes (k1) 2. Dörrstängare med krav på brandgodkännande klass C1 märkes (k2) 3. Dörrstängare fri-swing utan krav på brandgodkännande märkes (k3)

5 5(9) 4. Dörrstängare fri-swing med krav på brandgodkännande märkes (k4) 1.5 PRINCIPER FÖR DÖRRMILJÖ 1. Yttre skalskyddsdörrar, allmänna entréer 2. Yttre skalskyddsdörrar, personalingångar mm 3. Yttre skalskyddsdörrar, tekniska utrymmen 4. Inre skalskyddsdörrar, avdelningsentré 5. Inre skalskyddsdörrar, passager 6. Inre skalskyddsdörrar, sidodörr till avd, omklädning, mm 7. Inre skalskyddsdörrar, tekniska utrymmen 8. Nischer, el, vvs,data mm 9. Branddörrar 10. Kontor, exp, förråd mm 11. Utrymning 12. Dörrar med krav på brandstängning (Fri-Swing) 13. Rum med högre värde Yttre skalskydd 1. Skjutdörrar: Skjutdörrsautomatik avsedd för utomhusmiljö med inbyggd låsmekanism, radar in och utsida med närvarosensor. Slussfunktion med minst 3,5 meters mellanrum och 3st. skjutdörrspartier. Anpassad ridåfläktsfunktion. Nödutrymning i separat dörrparti monteras utanför sluss. 2. Karusell: Minst 3-vingad, hänsyn skall tas till rörelsehindrade med rullstol, permobil eller rullator. Separat handikappentré/utrymning med tidsfördröjd armbågskontakt. Skjutddörrsparti samt stående ridåfläktar monteras före karusell. 3. Mekanisk låsning regellåsning: Låshuset skall vara av hakregeltyp med 360 graders vridning av nyckel eller vred. Brytskydd. Dörrstängare med standardarm. 4. Mekanisk låsning fallåsning: Dörr förses med låshus av split sindle typ ej uppställningsbart, trycke med inbyggd returfjäder samt brytskydd. Dörrstängare med standardarm. 5. Ellåsning: Dörr förses med fallås, draghandtag eller trycke med inbyggd returfjäder, elektriskt slutbleck med rättvänd

6 6(9) funktion och (min 1500 kg brytstyrka), dörrstängare/dörrautomatik med standardarm. Brytskydd. Vid användande av draghandtag gäller dörrstängare (k2). 6. Övrigt: Förberedelse för porttelefon, kortläsare, avbrottsfri strömförsörjning samt inbrottslarm se tekniska anvisningar EL nr 6 el och telesystem Inre skalskydd 1. Mekanisk låsning: Låshuset skall vara av hakregeltyp med 360 graders vridning av nyckel eller vred. 2. Ellåsning: Dörr förses med fallås, draghandtag eller trycke med inbyggd returfjäder, elektriskt slutbleck med rätvänd funktion och (min 900 kg brytstyrka), dörrstängare med standardarm. 3. Pardörr: Enligt ellåsning (8) samt med komplettering av mekanisk kantregel och i förekommande fall dörrstängare samt koordinator, 4. Med dörrautomatik: 1.5.8,10 Enkel invändig låsning 1. Enkel mekanisk regellåsning invändig: Låshuset skall vara av hakregeltyp med 90 graders vridning av nyckel eller vred. 2. Enkel mekanisk fallåsning invändig: Självlåsande, skall vara försedd med förreglingskolv. 3. Enkel ellåsning invändig: Dörr förses med fallås, draghandtag eller trycke, elektriskt slutbleck med rättvänd funktion (min 900 kg brytstyrka), dörrstängare (k1)med standardarm. 4. Pardörr: Enligt låsning samt med komplettering av mekanisk kantregel och i förekommande fall dörrstängare med standardarm samt mekanisk koordinator, Branddörrar 1. Branddörr i korridor pardörr ej låsbar: Dörr brandklass EI30/EI60 förses med låshus med endast tryckesfunktion, dörrstängare (k1) utan uppställning samt icke delbar arm, mekanisk koordinator, uppställning med separata magneter samt stängningsknapp. Kantreglar automatiska.

7 7(9) 2. Branddörr i korridor pardörr mekanisk låsning: Dörr brandklass EI30/EI60 förses med fallås av split spindle typ, trycke med inbyggd returfjäder, dörrstängare (k1) utan uppställning samt icke delbar arm, mekanisk koordinator, uppställning med separata magneter samt stängningsknapp. Kantreglar automatiska. 3. Branddörr i korridor pardörr mekanisk låsning: Dörr brandklass EI30/EI60 förses med regellås av split spindle typ, trycke med inbyggd returfjäder, dörrstängare (k1)utan uppställning samt icke delbar arm, mekanisk koordinator, uppställning med separata magneter samt stängningsknapp. Kantreglar automatiska. 4. Branddörr i korridor pardörr ellåsning: Dörr brandklass EI30/EI60 förses med fallås av split spindle typ, trycke med inbyggd returfjäder, elektriskt slutbleck med omvänd funktion, dörrstängare (k1) utan uppställning samt icke delbar arm, mekanisk koordinator, uppställning med separata magneter samt stängningsknapp. Kantreglar automatiska 5. Branddörr i korridor pardörr dörrautomatik: Dörr brandklass EI30/EI60 förses med fallås av split spindle typ, trycke med inbyggd returfjäder, dörrautomatik för pardörr med mekanisk koordinator, radar samt elektroniskt klämskydd. Elektriskt slutbleck med dubbelt vridfall. Kantreglar automatiska Utrymning mekanisk 1. Utrymning från hisshall till trapphus: Dörr brandklass EI30/EI60 förses med låshus med endast tryckesfunktion, dörrstängare (k1) utan uppställning samt icke delbar arm. 2. Utrymning mekanisk låsning utan krav på återinrymning: Dörr brandklass EI30/EI60 förses med fallås av split sindle typ ej uppställningsbar och trycke med inbyggd returfjäder, dörrstängare (k1) utan uppställning samt icke delbar arm. 3. Utrymning mekanisk låsning med krav på återinrymning: Dörr brandklass EI30/EI60 förses med regellåsning av split sindle typ, trycke med inbyggd returfjäder, dörrstängare (k1) utan uppställning samt icke delbar arm. 4. Utrymning mekanisk låsning passiv pardörr: Enligt utrymning ovan mekanisk låsning med komplettering av automatisk kantregel, dörrstängare och arm enligt ovan samt mekanisk koordinator.

8 8(9) Utrymning ellåsning 1. Utrymning ellåsning utan krav på återinrymning, ej brandcellsgräns: Dörr förses med fallås av split spindle typ, trycke med inbyggd returfjäder, elektriskt slutbleck med omvänd funktion, dörrstängare (k1) utan uppställning samt icke delbar arm. 2. Utrymning ellåsning med krav på återinrymning, brandcellsgräns: Dörr brandklass EI30/EI60 förses med fallås av split spindle typ, trycke med inbyggd returfjäder, elektriskt slutbleck med omvänd funktion, dörrstängare (k1) utan uppställning samt icke delbar arm. 3. Utrymning ellåsning passiv pardörr : Enligt utrymning ovan ellåsning med komplettering av automatisk kantregel, karmöverföring, dörrstängare och arm enligt ovan samt mekanisk koordinator. 4. Utrymning ellåsning och dörrautomatik med eller utan krav på återinrymning, ej brandcellsgräns: Dörr förses med fallås av split spindle typ, trycke med inbyggd returfjäder, elektriskt slutbleck med dubbelt vridfall. Utrustning till dörrautomatik, armbågskontakt samt sensor. 5. Utrymning ellåsning och dörrautomatik med eller utan krav på återinrymning, brandcellsgräns: Dörr brandklass EI30/EI60 förses med fallås av split spindle typ, trycke med inbyggd returfjäder, elektriskt slutbleck med dubbelt vridfall. Utrustning till dörraut. armbågskontakt samt sensor Dörrar med krav på brandstängning 1. Utan tryckesfunktion: Dörrstängning (k4) samt draghandtag 2. Med tryckesfunktion: Dörrstängning (k3) låshus samt trycke med inbyggd returfjäder 3. Pardörr förses med automatisk kandtregel Rum med högre värde 1. Mekanisk låsning: Daglåsning: Självlåsande, skall vara försedd med förreglingskolv. Brytskydd. Nattlåsning: Regellåsning utan tryckesfunktion 360 graders vridning, säkerhetsslutbleck, förstärkningsbehör, bakkantsbeslag.

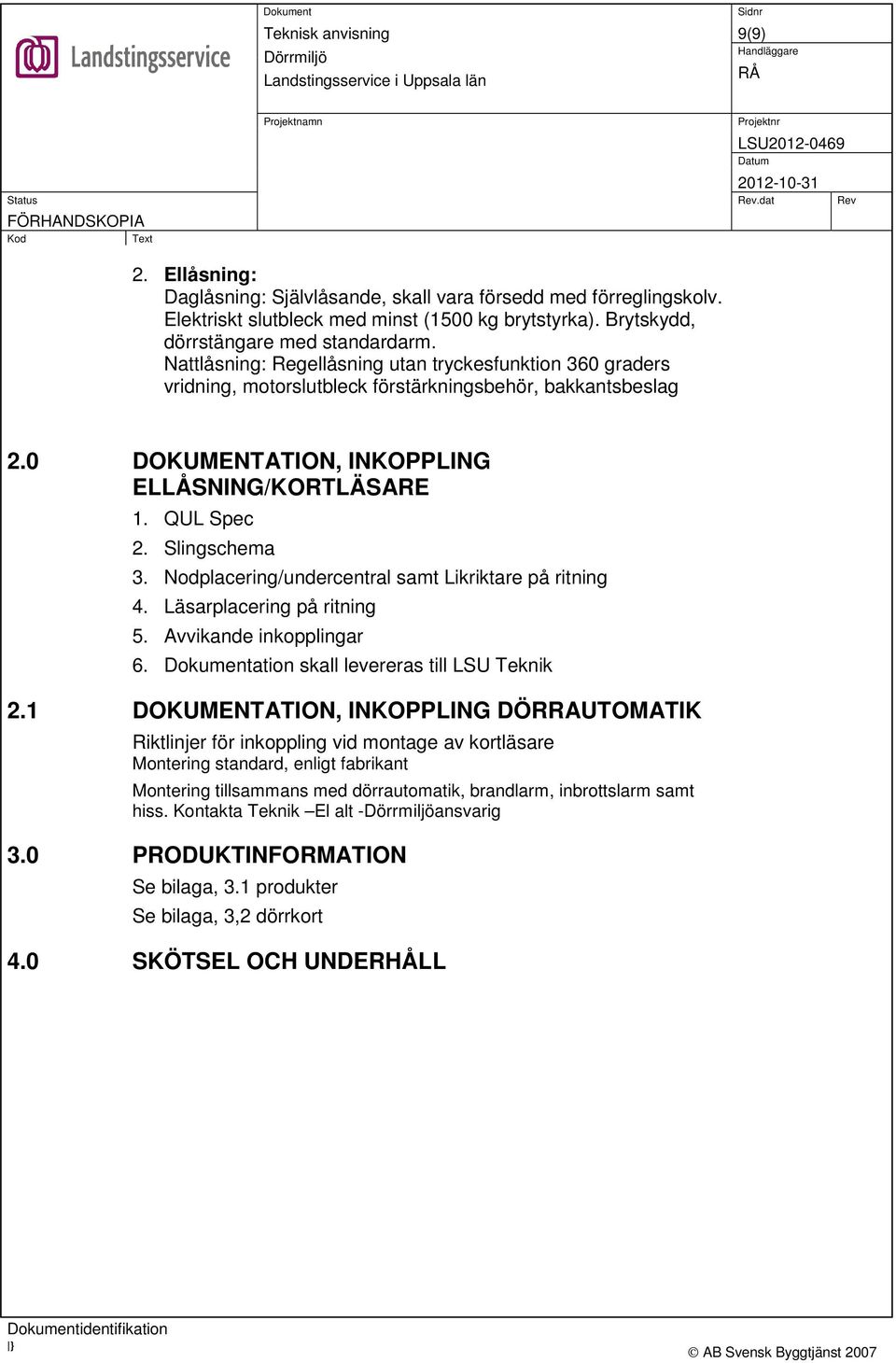

9 9(9) 2. Ellåsning: Daglåsning: Självlåsande, skall vara försedd med förreglingskolv. Elektriskt slutbleck med minst (1500 kg brytstyrka). Brytskydd, dörrstängare med standardarm. Nattlåsning: Regellåsning utan tryckesfunktion 360 graders vridning, motorslutbleck förstärkningsbehör, bakkantsbeslag 2.0 DOKUMENTATION, INKOPPLING ELLÅSNING/KORTLÄSARE 1. QUL Spec 2. Slingschema 3. Nodplacering/undercentral samt Likriktare på ritning 4. Läsarplacering på ritning 5. Avvikande inkopplingar 6. Dokumentation skall levereras till LSU Teknik 2.1 DOKUMENTATION, INKOPPLING DÖRRAUTOMATIK Riktlinjer för inkoppling vid montage av kortläsare Montering standard, enligt fabrikant Montering tillsammans med dörrautomatik, brandlarm, inbrottslarm samt hiss. Kontakta Teknik El alt -ansvarig 3.0 PRODUKTINFORMATION Se bilaga, 3.1 produkter Se bilaga, 3,2 dörrkort 4.0 SKÖTSEL OCH UNDERHÅLL
