ASSA dörrstängare. Monteringshandbok. ASSA ABLOY, the global leader in door opening solutions.
|
|
- Dan Nyberg
- för 5 år sedan
- Visningar:
Transkript

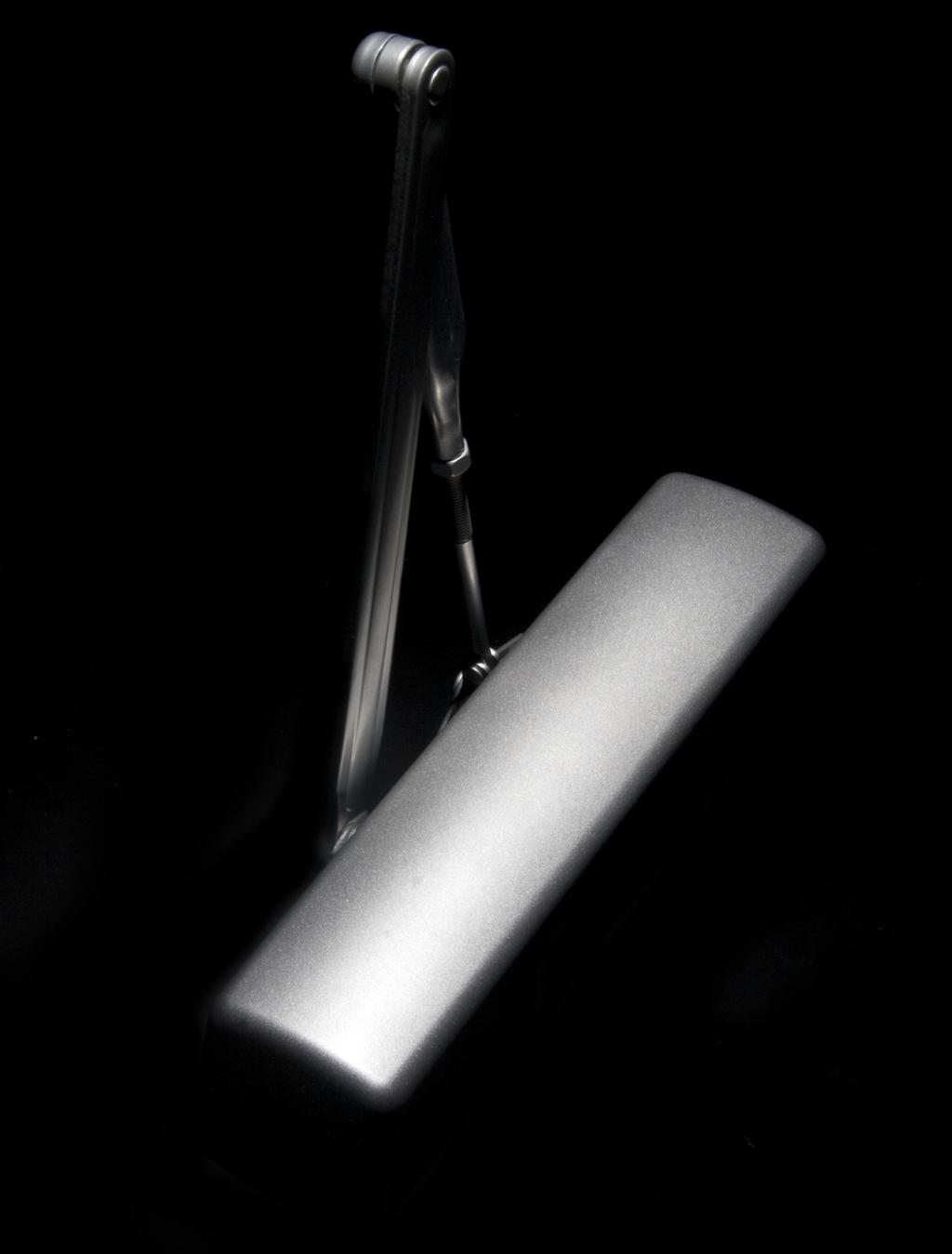

1 ASSA dörrstängare Monteringshandbok ASSA ABLOY, the global leader in door opening solutions.
2 Innehåll Generell information... 5 Välj rätt klass - dörrstängarstyrka... 5 Drift och underhåll... 6 Tillbehör... 6 Garanti... 6 Säkerhet vid montering och användning... 6 Regler och föreskrifter, utdrag Tabeller - tillbehör Tillbehör ASSA D ASSA D standardarm...12 ASSA D standardarm, odelbar...12 ASSA D standardarm, förlängd...12 ASSA D standardarm...12 ASSA D uppställningsarm...12 ASSA D standardarm, förstärkt...13 ASSA D uppställningsenhet...13 ASSA D öppningsdämpare...13 ASSA FD utlösararm...13 ASSA D parallellarmsplatta...13 ASSA FD montageplatta...14 ASSA D vinkelkonsol...14 ASSA FD vinkelkonsol...14 ASSA D montageplatta...14 ASSA D vinkelkonsol...14 ASSA FD vinkelkonsol...14 ASSA FD montageplatta...14 Monteringsexempel - med montageplattor och vinkelkonsoler...15 ASSA D Specifikationer - ASSA D Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på dörr gångjärnssida...18 Montering av dörrstängaren på karm anslagssida...19 Montering av dörrstängaren på dörr anslagssida - med parallellarmsplatta...20 Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida...21 Montering av dörrstängaren på karm gångjärnssida...22 Montering av dörrstängaren på karm anslagssida...23 Montering av dörrstängaren på dörr anslagssida...24 Justering av dörrstängare Viktigt! ASSA D Specifikationer - ASSA D3001/ASSA D Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm på anslagssida Montering av dörrstängaren på anslagssida - med parallellarmsplatta Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm på gångjärnssida Montering av dörrstängaren på karm på anslagssida Montering av dörrstängaren på dörr på anslagssida Justering av dörrstängare...35 Viktigt!... 35
3 Innehåll Specifikationer - ASSA D Montering med armsystem ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på dörr anslagssida - med parallellarmsplatta Montering av dörrstängaren på karm anslagssida Justering av dörrstängare...41 Viktigt! ASSA FD Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm anslagssida ASSA D Specifikationer ASSA D4002 och ASSA D4003 med ASSA D4020 glidskena Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm gångjärnssida Montering av dörrstängaren på karm anslagssida Montering av dörrstängaren på dörr anslagssida ASSA FD ASSA FD4050 Glidarm med inbyggd elektromekanisk uppställning för enkeldörr efter EN Montering av elektromekanisk dörrhållarfunktion Justering av hållkraft Montering med glidskena ASSA FD4050 med inbyggd elektromekanisk uppställning...53 Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på dörr anslagssida ASSA FD4051 glidskena med dörrkoordinator för pardörr...55 Montering av dörrstängaren på gångjärnssida Montering av koordinatorfunktion ASSA FD4053 Glidarm med dörrkoordinator och elektromekanisk dörrhållarfunktion för båda dörrbladen...58 Montering av dörrstängaren på gängjärnssida Montering av elektromekanisk dörrhållarfunktion Montering av koordinatorfunktion Justering av hållkraft ASSA FD4054 Glidarm med dörrkoordinator och 1 st elektromekanisk dörrhållarfunktion i valfritt dörrblad...61 Montering av dörrstängaren på gängjärnssida Montering av elektromekanisk dörrhållarfunktion Montering av koordinatorfunktion Justering av hållkraft ASSA FD4051 glidskena med dörrkoordinator för pardörr och ASSA FD4065 utlösararm...64 Montering av dörrstängaren på anslagssida glidskena på karm Montering av koordinatorfunktion ASSA FD glidskena med dörrkoordinator för pardörr och ASSA FD4065 utlösararm...67 Montering av dörrstängaren på anslagssida ASSA FD4053 Glidarm med dörrkoordinator, elektromekanisk dörrhållarfunktion för båda dörrbladen och ASSA FD4065 utlösararm...68 Montering av dörrstängaren på anslagssida glidskena på karm Montering av elektromekanisk dörrhållarfunktion Montering av koordinatorfunktion Justering av magnetens hållkraft
4 Innehåll ASSA FD4053 Glidarm med dörrkoordinator, elektromekanisk dörrhållarfunktion för båda dörrbladen och ASSA FD4065 utlösararm...71 Montering av dörrstängaren på anslagssida ASSA FD4054 Glidarm med dörrkoordinator, 1 st elektromekanisk dörrhållarfunktion i valfritt dörrblad och ASSA FD4065 utlösararm...72 Montering av dörrstängaren på anslagssida glidskena på karm Montering av elektromekanisk dörrhållarfunktion Montering av koordinatorfunktion Justering av magnetens hållkraft ASSA D Specifikationer - ASSA ASSA D4101 med ASSA D4020 glidskena...75 Montering av arm på dörrstängaren Montering med glidskena ASSA D Montering av dörrstängaren på karm gångjärnssida Montering av dörrstängaren på karm anslagssida Montering av dörrstängaren på dörr anslagssida ASSA DC Specifikationer - ASSA DC Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3013 och ASSA D Uppställningsarm ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm anslagssida Montering av dörrstängaren på anslagssida - med parallellarmsplatta Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Montering av dörrstängaren på karm gångjärnssida Montering av dörrstängaren på dörr anslagssida Justering av dörrstängare Viktigt!
5 Generell information Välj rätt klass - dörrstängarstyrka Dörrstängarklass (EN1154) Stängningsmoment Dörrblad ASSA D2001 ASSA D3001/ D3002 ASSA D3003 ASSA D4002/ D4003 ASSA D4101 EN Nm Max. bredd i mm Max. vikt i kg Kuggstångsstängare för innerdörrar Kuggstångsstängare för de flesta typer av dörrar. Levereras med öppningsbroms och tidsfördröjning (tillval). Kuggstångsstängare för tunga dörrar som används mycket. Levereras med öppningsbroms. Kamskivedörrstängare för de flesta typer av dörrar. Levereras med öppningsbroms och tidsfördröjning (tillval). Kamskivedörrstängare för innerdörrar. Standardarm Glidarm Standardarm Glidarm Standardarm Glidarm Glidarm Glidarm x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 5
6 Generell information Drift och underhåll Dörrstängarens fästskruvar bör kontrolleras och eventuellt efterdras en eller två gånger om året, beroende på hur mycket dörren används. Kontrollera även dörrens funktion: låsmekanism, stängningshastighet, tillslag och eventuellt öppningsbroms. I miljöer med periodvis stora temperaturskillnader kan det vara nödvändigt att justera dörrstängarens funktioner. Dörrstängarhus på dörrblad Armfäste på karm Dörrbladsmontering (normalmontering) Tillbehör Dörrstängare, armsystem, glidarm, montageplatta och vinkelkonsol se tabell på sid.10 och beskrivning från sid. 12. Garanti Om inget övrigt skriftligt avtal har träffats, gäller våra vanliga sälj- och leverantörsvillkor. ASSAs produktgaranti gäller 2 år från det att produkten levererades. (Dörrstängarhuset är märkt med veckonummer och produktionsår). Öppningsbroms Tidsfördröjning Stängningshastighet Tillslagshastighet Säkerhet vid montering och användning 1. Ta inte isär dörrstängaren, den innehåller en kraftigt spänd fjäder. 2. Dörrstängaren får bara användas för ursprungligt användningsområde. 3. Ventilerna får inte skruvas så långt att de når över stängarens ovansida. (Om de skruvas längre kommer olja att läcka/spruta ut). 4. Håll inte fingrarna mellan karm och dörrblad. 5. Armen hålls spänd med en kraftig fjäder. Var försiktig när du demonterar armleden! Justering - ventilfunktioner (ASSA D3001/ D3002) 6

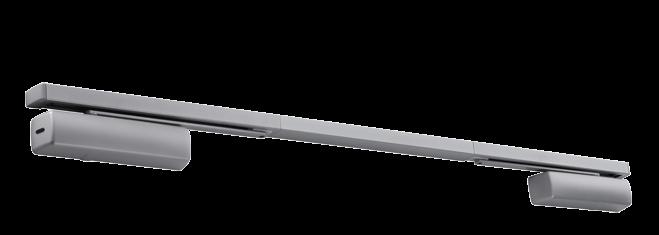

7 Generell information Utdrag ur regler och föreskrifter: I enlighet med SS 3420-R6:1999 ska dörrstängarinstallation med kontrollerad låsning tillfredställa kraven i EN 1154:1997och dörrkoordinator ska tillfredställa kraven i EN 1158:1997 (se nedan). Europeisk standard för testning av dörrstängare - utdrag av, och förklaring till, klassifieringssystem och stämpel på produkter testade efter EN Dörrstängare. ASSA D40 SIFFRA 1 SIFFRA 2 SIFFRA 3 SIFFRA 4 SIFFRA 5 SIFFRA 6 Användning Bara en definierad klass. Öppning/stängnings - test Klass öppningar /stängningar. Dörrbredd Denna siffra anger max. och min. dörrbredd. Brandklass Bara en definierad klass. Klass 1 kan användas på branddörrar - förutsatt tillfredställande värdering av dörrstängarens betydelse för dörrens brandsäkerhet. Sådan värdering omfattas inte av EN Säkerhet, Person Bara en definierad klass Klass 1 alla dörrstängare måste tillfredställa avgörande krav för säkerhet vid användning. Rostskydd 5 klasser av rostskydd är definierade i enlighet med EN1670: Klass 0 inget definierat rostskydd Klass 1 svagt rostskydd Klass 2 begränsat rostskydd Klass 3 högt rostskydd Klass 4 mycket högt rostskydd Exempel på klassificering av ASSA dörrstängare ASSA D ASSA FD Klassindelning dörrstängarstyrka Stänningsmoment Nm Bredd på dörrblad mm (max.) Vikt på dörrblad kg (max.) 1. Då rörelsen och vikten av dörren som dörrstängaren ska monteras på, är relaterat till två olika dörrstängarklasser, ska den största dörrstängarklassen användas. 2. Den angivna dörrbredden gäller vid standardmontering. Om det gäller ovanligt höga eller tunga dörrar, som ut sätts för vind eller drag, eller vid speciella installationer, bör en större dörrstängarkraft användas. 7

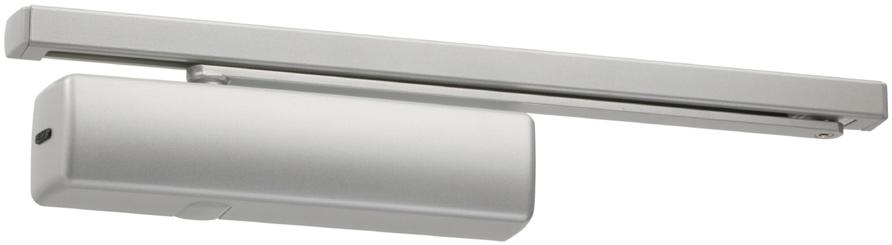

8 Generell information Utdrag ur regler och föreskrifter: Europeisk standard för testning av bl.a. elektromekanisk dörrhållarfunktion som en del av dörrstängarsystemet - utdrag av, och förklaring till, klassifieringssystem och stämpel på produkter testade efter: EN Elektromekanisk dörrhållarfunktion SIFFRA 1 Användning Bara en definierad klass Klass 3 för alla in- och utvändiga dörrar som utsätts för omfattande användning. SIFFRA 2 Öppning/stängning - test Klass öppningar/ stängningar. ASSA D40 Exempel på klassifiering av ASSA glidskena ASSA FD4050 efter EN SIFFRA 3 SIFFRA 4 SIFFRA 5 SIFFRA 6 Dörrbredd Denna siffra anger max. och min. dörrbredd. Brandklass Bara en definierad klass Klass 0 kan inte användas på branddörr Klass 1 kan användas på branddörrar - förutsatt tillfredställande värdering av dörrstängarens betydelse för dörrens brandsäkerhet. Sådan värdering omfattas inte av EN Säkerhet, Person Bara en definierad klass Klass 1 alla dörrstängare måste tillfredställa avgörande krav för säkerhet vid användning. Rostskydd 5 klasser av rostskydd är definierade i enlighet med EN1670: Klass 0 inget definierat rostskydd Klass 1 svagt rostskydd Klass 2 begränsat rostskydd Klass 3 högt rostskydd Klass 4 mycket högt rostskydd 8
9 Generell information Utdrag ur regler och föreskrifter: Europeisk standard för testning av bl.a. dörrkoordinatorer - utdrag av, och förklaring till, klassifieringssystem och stämpel på produkter testade efter: EN Dörrkoordinatorer SIFFRA 1 Användning Bara en definierad klass. Klass 3 för alla in- och utvändiga dörrar som utsätts för omfattande användning. SIFFRA 2 Öppning/stängnings - test Klass öppningar/stängningar. ASSA FD40 Exempel på klassificering av ASSA glidskena ASSA FD4054 med dörrkoordinator och elektromekanisk dörrhållarfunktion. SIFFRA 3 Dörrbredd Denna siffra anger dörrbredd, max. och min. dörrbredd SIFFRA 4 Brandklass Bara en definierad klass Klass 0 kan inte användas på branddörr. Klass 1 kan användas på branddörrar - förutsatt tillfredställande värdering av dörrstängarens betydelse för dörrens brandsäkerhet. Sådan värdering omfattas inte av EN SIFFRA 5 Säkerhet, Person Bara en definierad klass Klass 1 alla dörrstängare måste tillfredställa avgörande krav för säkerhet vid användning. SIFFRA 6 Rostskydd 5 klasser av rostskydd är definierade i enlighet med EN 1670: Klass 0 inget definierat rostskydd Klass 1 svagt rostskydd Klass 2 begränsat rostskydd Klass 3 högt rostskydd Klass 4 mycket högt rostskydd 9
10 Tabeller - tillbehör Artikel ASSA D2001 ASSA D3001 ASSA D3003 ASSA D4002/ D4003/ D4101 ASSA D4020 ASSA FD4050 ASSA FD4051/ FD4053/ FD4054 ASSA D3010 Standardarm ASSA D3011 Standardarm, odelbar x x ASSA D3012 Uppställningsarm OBS! Får ej användas på branddörr x x ASSA D3016 Standardarm för dörrstängare ASSA D3003 x ASSA D4020 Glidarm, normal utförande, med täckkåpa x x ASSA D4022 Mekanisk uppställningsenhet för glidskena ASSA D4020 OBS! Får ej användas på branddörr x ASSA D4023 Öppningsdämpare för glidskena ASSA D4020 x ASSA FD4065 Tillbehör vid montage på anslagssidan x 10
11 Tabeller - tillbehör Artikel ASSA D2001 ASSA D3001/ D3002 ASSA D3003 ASSA D4002/ D4003 ASSA D4020 ASSA FD4050 ASSA FD4051/ FD4053/ FD4054 ASSA D3010/ D3012/ D3011/ D3014 ASSA D3035 Karmplatta för parallellarmsmontage, stängningskraft reduceras 1 klass ASSA 2010 ASSA FD4047 Medbringare för pardörr, dörr med dörrstängare och dörrkoordinator Montageplatta x x x x x ASSA D4028 Vinkelkonsol x ASSA D3030 Montageplatta x x x x ASSA D3036 Vinkelkonsol x x x ASSA FD4048 Vinkelkonsol x x ASSA FD4049 Vinkelkonsol x ASSA FD4046 Montageplatta (Som ASSA FD4047, med höjd 40 mm) x x x 11

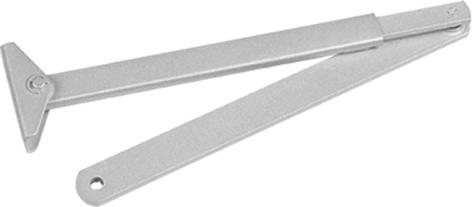

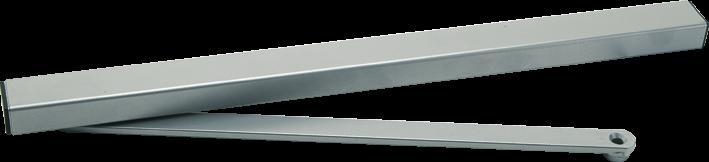

12 Tillbehör ASSA D4020 Glidarm, normalutförande, för dörrstängare ASSA D40/ASSA D41 med täckkåpa. Består av huvudarm, glidskena, glidkloss, fästskruvar och ändgavlar. Avståndet mellan glidskena och dörrstängare kan justeras 0-14 mm. ASSA D4020 ASSA D standardarm, karmdjup mm ASSA D standardarm, odelbar, karmdjup mm ASSA D standardarm, förlängd, karmdjup mm ASSA D standardarm, karmdjup 0-70 mm - för dörrstängare ASSA D20, ASSA D30 och ASSA DC335 - Avstånd mellan arm- och dörrstängare kan justeras 0-14 mm. ASSA D3010/ASSA D3011/ASSA D3013 ASSA D3014 ASSA D uppställningsarm - för dörrstängare ASSA D20 ASSA D30. Uppställningsvinkel kan justeras mellan (beroende på stängningskraften). Dörrhållarfunktionen kopplas in eller ur genom att trycka knappen 1 fram eller tillbaka (tryck inte på knappen vid uppställning). Avståndet mellan arm- och dörrstängare kan justeras 0-14 mm. 1 OBS! Får ej användas på branddörr. Justering av uppställningsvinkel 70º-150º. - Lossa skruven i leden - Öppna dörren till önskad position - Dra åt skruven hårt Höjdjustering med axel max mm. Dörrhållarfunktion av/ på med väljaren när dörren är stängd. Ej tillåten på branddörrar. 12 Uppställningsarm ASSA D3012
13 Tillbehör ASSA D standardarm, förstärkt, karmdjup 0-70 mm - för dörrstängare ASSA D3003. Avstånd mellan arm och dörrstängare kan justeras 0-14 mm. ASSA D4022 Uppställningsenhet för glidskena ASSA D4020. Max. uppställningsvinkel är ca.120. Justerbar hållkraft. ASSA D4023 Öppningsdämpare för ASSA D4020. Max dämpningsvinkel är ca Öppningsdämparen ersätter inte mekanisk dörrstopp, men är konstruerad för att bromsa dörren om den träffar dörrstoppen. Rekommenderas vid montage på anslagssidan. ASSA FD4065 Utlösararm för koordinatorsystemet vid anslagssidesmontering för glidskenor ASSA FD Ingår i satsförpackning. 70 ASSA D3035 Karmplatta för parallellarmsmontering för arm ASSA D3010, ASSA D3011, ASSA D3012 och ASSA D3014. OBS! Användning av parallellarmsplatta reducerar stängningskraften 1 klass
14 Tillbehör ASSA FD4047 Montageplatta med höjden 30 mm för glidskenorna ASSA D4020, ASSA FD4050 samt ASSA FD Används för att fästa glidskenan på karmen där direkt montering inte är möjlig. ASSA D4028 Vinkelkonsol för ASSA D4020. Används för att fästa glidskenan under karmen när karmdjupet överstiger 30 mm och dörrstängaren är monterad på dörrblad på anslagssidan ,5 ASSA FD4048 Vinkelkonsol för montage på anslagssidan för glidskenor ASSA FD4050 och ASSA FD ASSA D3030 Montageplatta för dörrstängare ASSA D20, ASSA D30 och ASSA D40. Används för att montera dörrstängaren på karmen eller dörren då direkt montering inte är möjlig. Hålbild efter DIN-standard. Passar för Dorma och Geze. ASSA D3036 Vinkelkonsol för ASSA D20 och ASSA D30. För karmmontering på anslagssida vid karmdjup över 200 mm. ASSA FD4049 Vinkelkonsol (mellandel till ASSA FD4048) för glidskenorna ASSA FD ASSA FD4046 Montageplatta med höjden 40 mm för glidskenorna ASSA D4020, ASSA FD4050 samt ASSA FD Används för att fästa glidskenan på karmen där direkt montering inte är möjlig. 14
15 Monteringsexempel - med montageplattor och vinkelkonsoler 1. Fäst montageplattan på karmen 1. Fäst montageplattan på dörren 2. Fäst glidskenan på montageplattan 2. Fäst dörrstängarhuset på monageplattan Montageplatta ASSA FD4047 för glidskenor som inte kan fästas i karmen med skruvar Montageplatta ASSA D3030 kan användas vid montage på dörr eller karm 1. Fäst vinkelkonsolen i underkant av karmen 1. Fäst vinkelkonsolen på karmen 2. Fäst glidskenan på vinkelkonsolen 2. Fäst dörrstängaren i vinkelkonsolen Vinkelkonsol ASSA D4028 för glidskena ASSA D4020 för montage på anslagssida Vinkelkonsol ASSA D3036 för dörrstängarhus vid montering på anslagssidan Parallellarmsfäste För dörrbladsmontering på anslagssidan Reducerar stängningskraften 1 klass Parallellarmsfäste ASSA D
16 ASSA D20 Specifikationer - ASSA D Kuggstångsstängare invändiga dörrar - vikt max 100 kg (80 kg med glidskena) - dörrbladsbredd max mm (750 mm) 2. Montering på karm eller dörrblad 3. Max öppningsvinkel beroende på dörrkonstruktion och val av montering 4. Dörrstängarhus i aluminium 5. Justerbar stängningskraft - med standardarm, klass med glidskena, klass Justerbar stängningshastighet 7. Justerbart tillslag Klassificering av ASSA dörrstängare ASSA D2001 efter EN 1154 (se sid 7) Förpackningen innehåller: 1 st dörrstängarhus + borrmall/monteringsanvisning 1 st täckkåpa + logotype 1 st räfflad axel 1 st låsbricka för axel 1 st M6 x 16 maskinskruvar 4 st M5 x 16 maskinskruvar 4 st 4,8 x 38 plåtskruvar självborrande Dörrstängare ASSA D2001 kan användas i kombination med arm ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D3014. Installation 1. Välj monteringsmetod/studera monteringsexemplen i Fig. 2. OBS! Det är viktigt att dörrstängarhuset vänds åt rätt håll vid de olika monteringsmetoderna. Studera borrmallen noga! 2. Använd borrmallen, borra och gänga upp hålen om det krävs för de medförda skruvarna. 3. Ta bort täckkåpan som beskrivs i Fig. 4 på sid. 17 och montera dörrstängaren. 4. Montera armen och spänn fjädern, se s Ställ in stängningskraften med justeringsmuttern (se Fig. på sid. 35) i överenstämmelse med dörrvikten (se tabellen på sid. 5). 6. Ställ in stängningshastigheten med justeringsventilen (ex. 5 sek från 90 - se sid. 35). 7. Ställ in tillslag med justeringsventilen (se sid. 35). 8. Kontrollera dörrstängarens slagriktning. Sätt på logotypen och täckbricka på täckkåpan och montera detta som visas i Fig. 4 på sid 17. Gångjärnssida med glidskena Anslagssida med glidskena Anslagssida med glidskena upp/ner Gångjärnssida med standardarm Anslagssida med standardarm och parallellarmsfäste Anslagssida med standardarm upp/ner 16 Gångjärnssida med glidskena upp/ner
17 ASSA D20 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3013 och ASSA D Fäst den räfflade axeln med skruv 1 på armen innan den sätts i dörrstängaren. 2. Med axeln monterad sätts sedan armen in i dörrstängaren med 11 förspänning, se sid Ett hack på axeln motsvarar 11 på armen, se sid Skruv 2 låser axeln i rätt höjd med hjälp av låsbrickan (Höjden på axeln kan justeras från 0 14 mm). 5. Justera armens längd och vinkel, se sid Standardarm ASSA D3010, ASSA D3013 och ASSA D3014 kan delas för enklare justering. Låsbricka Skruv 2 Räfflad axel Arm Skruv 1 Uppställningsarm ASSA D3012 Montering som för standardarm ASSA D3010. Höjdjustering görs med räfflad axel. Justering av uppställningsvinkel: , beroende på stängningskraft. 1. Öppna dörren i önskad position och dra fast skruv 1 ordentligt. OBS! Tryck försiktigt och prova funktionen. 2. Uppställningsfunktionen sätts på och av genom att skjuta knapp 2 fram och tillbaka. 3. Får ej användas på branddörrar. Täckkåpa Demontering: se illustration till höger. Pressa, vrid och dra ut täckkåpan Sätt på logotypen Tryck täckbrickan på plats i täckkåpan Demontering av arm ASSA D3010 Längdjustering Figur 4 Insexnyckel 17
18 ASSA D20 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på dörr gångjärnssida Montagemåtten som visas i figuren till höger ger i normala fall 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) , Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figurens punkt a (11-0 från en vinkelrät linje på dörrstängaren = 1 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen i den ställning som visas i punkt c. d. OBS! Förspänning av dörrstängarens fjäder påverkar tillslagsfunktionens startpunkt. Karm Karmdjup Nivåskillnad max. 15 mm Dörrblad Max. öppningsvinkel
19 ASSA D20 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D ,5 Montering av dörrstängaren på karm anslagssida Höjdjustering (0 14 mm) med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. EN 1-5: Montera armen som visas i figuren till höger, punkt 1 (11-22 från en vinkelrät linje på dörrstängaren = 1-2 hack på axeln). 2. EN 1-5: Montera armen vinkelrätt på dörrstängaren som visas i Fig. till höger, punkt Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt 3. EN 1-5 EN 2-5 Karm OBS! Max. karmdjup 100/70/200 mm. Karmdjup: Nivåskillnad ASSA D mm ASSA Max. D mm mm ASSA för D3012 D3010, 0-70 D3011 mm ASSA D mm ASSA Max. D mm 0-70 mm för D3012 Dörrblad Max. öppningsvinkel
20 ASSA D20 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på dörr anslagssida - med parallellarmsplatta OBS! Användning av parallellarmsplatta reducerar stängningskraften 1 klass. Höjdjustering med den räfflade axeln max. 14 mm. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder Förspänn dörrstängarens fjäder från 22 till 33 mot dörrstängaren. Vid 22 uppnås styrka º-33º 33 OBS! Max. karmdjup 45 mm. Karm Karmdjup: Nivåskillnad max. max mm mm Dörrblad Max. öppningsvinkel
21 ASSA D20 Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen i glidklossen 44-55º 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 18 mm Max. 18 mm Dörrblad Max. öppningsvinkel
22 ASSA D20 Montering med glidskena ASSA D Montering av dörrstängaren på karm gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen på axeln 44-55º 2. Montera armen i denna vinkel Ett hack på axeln En hack på axeln motsvarar 11º på motsvarar 11 på armen armen 3. Tryck armen till glidklossen 4. Fäst armen i glidklossen Karm Karmdjup: Nivåskillnad max. 3 mm Max. 3 mm Dörrblad 22 Max. öppningsvinkel 180
23 ASSA D20 Montering med glidskena ASSA D ,5 Montering av dörrstängaren på karm anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge ~130 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt º 4. Fäst armen i glidklossen 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 60 mm Max. 60 mm Dörrblad Max. öppningsvinkel
24 ASSA D20 Montering med glidskena ASSA D Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge ~130 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att skruva armen som visas i punkt Skruva fast armen på axeln 44-55º 2. Montera armen i denna vinkel 3. Tryck armen till glidklossen Ett hack på axeln motsvarar 11 på armen 4. Fäst armen i glidklossen OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Dörrblad 24 Max. öppningsvinkel 130
25 ASSA D20 Justering av dörrstängare 1. Välj dörrstängarstyrka från tabellen på sid. 5. Använding av parallellarmsplatta och glidskena reducerar strykan. 2. Justera dörrstängarkraften efter storleken på dörrbladet med 16 mm-muttern på änden av dörrstängaren, se figur till höger. Totalt 13 varv från minimum till maximum, dvs ca 3 vrid moment per styrka från EN 1-5. (Levereras med inställningen till ca styrka 3). 3. Stängningshastigheten, C, justeras normalt precis så att det dröjer 5 sekunder innan dörren låses då den släpps från Justera tillslagshastigheten, L, så att stängningskraften är korrekt när dörren släpps från ca 30. Kraften ökar mot + riktningen Justering max. 13 varv (Fast nyckel 16 mm) Viktigt! 1. Dörrstängaren får endast användas för sitt ursprungliga ändamål. 2. Ta inte isär dörrstängaren, den innehåller en kraftigt spänd fjäder. 3. Justeringsventilerna får inte skruvas så långt att de når över dörrstängarens ovansida eftersom detta kan medföra att olja kan läcka/ spruta ut. 4. Var försiktig och håll inte fingrarna mellan karm och dörrblad. 5. Var försiktig när du tar loss armen från dörrstängaren. I normalställning hålls armen spänd med en kraftigt spänd fjäder. Stängningshastighet, punkt 1 1 Tillslagshastighet, L 1 Stängningshastighet, C Hastigheten ökar mot + riktningen 25
26 ASSA D30 Specifikationer - ASSA D3001/D Kuggstångsstängare invändiga/utvändiga dörrar - vikt max 120 kg (80 kg med glidskena) - dörrbladsbredd max mm (1 100 mm) 2. Montering på karm eller dörrblad 3. Max öppningsvinkel beroende på dörrkonstruktion och val av montering 4. Dörrstängarhus i aluminium 5. Justerbar stängningskraft - med standard arm, klass med glidskena, klass Justerbar stängningshastighet 7. Justerbart tillslag 8. Justerbar öppningsbroms (standard) 9. Tidsfördröjning (tillval) Klassificering av ASSA dörrstängare ASSA D3001 efter EN 1154 (se sid 7) Förpackningen innehåller: 1 st dörrstängarhus + borrmall/monteringsanvisning 1 st täckkåpa + logotype 1 st räfflad axel 1 st låshylsa för axel 1 st M6 x 16 maskinskruvar 4 st M5 x 16 plåtskruvar 4 st 4,8 x 38 plåtskruvar självbrorrande Dörrstängare ASSA D3001 kan användas i kombination med arm ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D3014. Installation 1. Välj monteringsmetod / studera monteringsexemplen i Fig. 2. OBS! Det är viktigt att dörrstängarhuset vänds åt rätt håll korrekt vid de olika monteringsmetoderna. Studera borrmallen noga! 2. Använd borrmallen, borra och gänga upp hålen om det krävs för de medförda skruvarna. 3. Ta bort täckkåpan som beskrivs i figur 4 sid. 27 och montera dörrstängaren. 4. Montera armen och spänn fjädern, se sid Ställ in stängningskraften med justeringsmuttern (se Fig. på sid. 35) i överenstämmelse med dörrvikten (se tabellen på sid. 5). 6. Ställ in stängningshastigheten, C, med justeringsventilen (ex. 5 sek från 90 ) se sid Ställ in tillslagshastigheten, L, med justeringsventilen, se sid Ställ in öppningsbroms, B, och tidsfördröjning, D, om dörrstängaren levereras med dessa funktioner. 9. Kontrollera dörrstängarens slagriktning. Sätt på logotyp och täckbricka på täckkåpan och montera enl. figuren 4, se sid. 27. Gångjärnssida med glidskena Anslagssida med glidskena Anslagssida med glidskena upp/ner Gångjärnssida med standardarm Anslagssida med standardarm och parallellarmsfäste Anslagssida med standardarm upp/ner 26 Gångjärnssida med glidskena upp/ner
27 ASSA D30 Montering med standardarm ASSA D3010 och ASSA D Fäst den räfflade axeln med skruv 1 på armen innan den sätts i dörrstängaren. 2. Med axeln monterad sätts sedan armen in i dörrstängaren med 11 förspänning, se sid Ett hack på axeln motsvarar 11 på armen. 4. Skruv 2 låser axeln i rätt höjd med hjälp av låsbrickan (Höjden på axeln kan justeras från 0 14 mm). 5. Justera armens längd och vinkel som visas i figuren, se sid Standardarm ASSA D3010 kan delas för enklare justering. Låsbricka Skruv 2 Räfflad axel Arm Skruv 1 Uppställningsarm ASSA D3012 Montering som för standardarm ASSA D3010. Höjdjustering görs med räfflad axel. Justering av uppställningsvinkel: beroende på stängningskraft. 1. Öppna dörren i önskad position och dra fast skruv 1 ordentligt. OBS! Tryck försiktigt och prova funktionen. 2. Uppställningsfunktionen sätts på och av genom att skjuta knappen 2 fram och tillbaka. 3. Får ej användas på branddörr. Täckkåpa Demontering: se illustration till höger. Pressa, vrid och dra ut täckkåpan Sätt på logotypen Figur 4 Tryck täckbrickan på plats i täckkåpan Demontering av arm ASSA D3010 Längdjustering Insexnyckel 27
28 ASSA D30 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på dörr gångjärnssida Montagemåtten som visas i figuren till höger ger i normala fall 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) , Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figurens punkt b (11-0 från en vinkelrät linje på dörrstängaren = 1 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen i den ställning som visas i punkt c. OBS! Förspänning av dörrstängaren fjäder påverkar funktionens inslagspunkt. Till exempel, vid 0 som EN1 börjar öppnings bromsen att verka först när öppningsvinkeln överstiger 90. Även tillslagsfunktionens start punkt påverkas av olika förspänning. d. Karm Karmdjup: max. Nivåskillnad 15 mm max. 15 mm Dörrblad 28 Max. öppningsvinkel 180
29 ASSA D30 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D3014 Montering av dörrstängaren på karm anslagssida Höjdjustering (0 14 mm) med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas). 97, Förspänning av dörrstängarens fjäder 1. EN 2-6: Montera armen som visas i figuren till höger punkt 1 (11-22 från en vinkelrät linje på dörrstängaren = 1-2 hack på axeln). 2. EN 2-6: Montera armen vinkelrätt på dörrstängaren som visas i figuren punkt 2. Öppningsbromsen används först vid Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt 3. Karm OBS! Max karmdjup 100/70/200 mm. Karmdjup: Nivåskillnad ASSA D mm ASSA Max. D mm mm ASSA för D3012 D3010, 0-70 D3011 mm ASSA D mm ASSA Max. D mm 0-70 mm för D3012 Dörrblad Max. öppningsvinkel
30 ASSA D30 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D Montering av dörrstängaren på anslagssida - med parallellarmsplatta OBS! Användning av parallellarmsplatta reducerar stängningskraften klass 1. Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder Förspänn dörrstängarens fjäder från 22 till 33 mot dörrstängaren. (Vid 22 uppnås styrka 1, men öppningsbromsen verkar då först vid 90 ) OBS! Max karmdjup 45 mm. Karm Karmdjup: Nivåskillnad max. max mm mm Dörrblad Max. öppningsvinkel
31 ASSA D30 Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagesmåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen i glidklossen 44-55º 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 45 mm Max. 18 mm Dörrblad Max. öppningsvinkel
32 ASSA D30 Montering med glidskena ASSA D Montering av dörrstängaren på karm gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen på axeln 44-55º 2. Montera armen i denna vinkel 3. Tryck armen till glidklossen En hack på axeln motsvarar 11 på armen 4. Fäst armen i glidklossen Karm Karmdjup: Nivåskillnad max. 3 mm Max. mm Dörrblad 32 Max. öppningsvinkel 180
33 ASSA D30 Montering med glidskena ASSA D ,5 Montering av dörrstängaren på karm anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge ~130 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt º 4. Fäst armen i glidklossen 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 60 mm Max. 60 mm Dörrblad Max. öppningsvinkel
34 ASSA D30 Montering med glidskena ASSA D Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 27. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge ~130 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen på axeln 44-55º 2. Montera armen i denna vinkel 3. Tryck armen till glidklossen Ett hack på axeln motsvarar 11 på armen 4. Fäst armen i glidklossen OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Dörrblad 34 Max. öppningsvinkel 130
35 ASSA D30 Justering av dörrstängare 1. Välj dörrstängarstyrka från tabellen på sid. 5. Användning av parallellarmsplatta och glidskena reducerar strykan. 2. Justera dörrstängarkraften efter storleken på dörrbladet med 16 mm-muttern på änden av dörrstängaren, se figuren till höger. Totalt 13 varv från minimum till maximum, dvs ca 3 vridmoment per styrka från EN 2-6. (Levereras med inställningen till ca styrka 3). 3. Stängningshastigheten, C, justeras normalt precis så att det dröjer 5 sekunder innan dörren låses då den släpps från 90º. 4. Justera tillslagshastigheten, L, så att låsfunktionen är korrekt när dörren släpps från ca 30º. 5. Justera eventuellt öppningsbromsen, B. 6. Justera eventuellt tidsfördröjning, D, om dörrstängaren är utrustad med en sådan funktion. Kraften ökar mot + riktningen Justering max. 13 varv (Fast nyckel 16 mm) Viktigt! 1. Dörrstängaren får endast användas för sitt ursprungliga ändamål. 2. Ta inte isär dörrstängaren. Den innehåller en kraftigt spänd fjäder. 3. Justeringsventilerna får inte skruvas så långt att de når över dörrstängarens ovansida, eftersom detta kan medföra att olja kan läcka/spruta ut. 4. Var försiktig och håll inte fingrarna mellan karm och dörrblad. 5. Var försiktig när du tar loss armen från dörrstängaren. I normalställning hålls armen spänd med en kraftigt spänd fjäder. Tillslagshastighet, L Stängningshastighet, C Hastigheten ökar mot + riktningen Tidsfördröjning, D Öppningsbroms, B Tidsfördröjningen ökar mot + riktningen Öppningsbromsen ökar mot + riktningen 35
36 ASSA D30 Specifikationer - ASSA D Kuggstångsstängare invändiga/utvändiga dörrar: - vikt max. 160 kg - dörrbladsbredd max mm 2. Montering på karm eller dörrblad 3. Förstärkt arm ASSA D Max öppningsvinkel 180º - beroende på dörrkonstruktion och val av montering. 5. Dörrstängarhus i aluminium 6. Justerbar stängningskraft, klass Justerbar stängningshastighet, C 8. Justerbart tillslag, L 9. Justerbar öppningsbroms, B, (standard) Klassificering av ASSA dörrstängare ASSA D3003 efter EN 1154 (se sid. 7) Förpackningen innehåller: 1 st dörrstängare + borrmall/ monteringsanvisning 1 st täckkåpa + logotype 1 st räfflad axel 1 st låsbricka för axel 1 st M6 X 16 maskinskruv 4 st M5 X 16 maskinskruvar 4 st 4,8 X 38 plåtskruvarar självborrande Dörrstängare ASSA D3003 kan användas i kombination med arm ASSA D3016. Installationsprocedur: 1. Välj monteringsmetod. Studera monteringsexemplen i figuren till höger. OBS! Det är viktigt att dörrstängarhuset vänds åt rätt håll, beroende på monteringsmetod. Studera borrmallen noga! 2. Använd borrmallen, borra och gänga upp hålen om det krävs för de medförda skruvarna. 3. Ta bort täckkåpan som beskrivs i figur 4 på sid. 37 och montera dörrstängaren. 4. Montera armen och spänn fjädern, se sid Ställ in stängningskraften med justeringsmuttern (se figur på sid. 35) i överensstämmelse med dörrvikten (se tabellen på sid. 5). 6. Ställ in stängningshastigheten med justeringsventilen (ex. 5 sek från 90º - se sid. 41). 7. Ställ in tillslag med justeringsventilen (se sid. 41). 8. Ställ in öppningsbromsen. 9. Kontrollera dörrstängarens slagriktning. Sätt på logotypen och täckbrickan på täckkåpan och montera detta som visas på sid. 37. Gångjärnssida med standardarm Anslagssida med med standardarm och parallellarmsplatta parallellarmsfäste Anslagssida med standardarm upp/ner 36

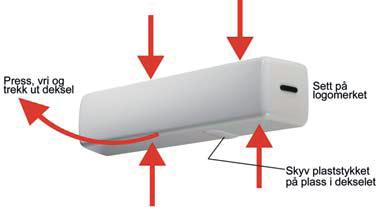

37 ASSA D30 Täckkåpa: Demontering: se illustration till höger. Pressa, vrid och dra ut täckkåpan Sätt på logotypen Figur 4 Tryck täckbrickan på plats i täckkåpan Montering med standardarm ASSA D Fäst den räfflade axeln med skruv 1 på armen innan den sätts i dörrstängaren. 2. Med axeln monterad sätts sedan armen in i dörrstängaren med 11º förspänning, se figur 5 sid. 37 punkt a. 3. Ett hack på axeln motsvarar 11 på armen. 4. Skruv 2 låser axeln i rätt höj med hjälp av låsbrickan. (Höjden på axeln kan justeras från 0-14 mm). 5. Justera armens längd och vinkel. 6. Standardarm ASSA D3016 kan delas för enklare justering. Låsbricka Skruv 2 Demontering av arm ASSA D3010 Längdjustering Räfflad axel Arm Skruv 1 Insexnyckel Förspänning av dörrstängarens fjäder 1. Vid montering på gångjärnssidan sätts armen in som visas i figuren punkt a. (11º - 0º från en vinkelrät linje på dörrstängaren = 1 hack på axeln). 2. Vid montering på anslagssidan sätts armen in som visas i figuren punkt a. (22º - 11º från en vinkelrät linje på dörrstängaren = 1-2 hack på axeln). 3. Förspänn dörrstängarens fjäder genom att trycka armen i den vinkel som visas i figur. 5 punkt c. b. Skruva fast armen med skruvar och låshylsa e. Justera tills det att armen står vinkelrätt på dörrbladet d. Pressa samman leden OBS! Förspänning av dörrstängarens fjäder påverkar funktionens inslagspunkt, se sid. 29. T ex. vid 11º förspänning börjar öppningsbromsen att verka först vid 90º öppningsvinkel. Även tillslagsfunktionens startpunkt påverkas av olika förspänning. Figur 5 a. Sätt in armen med axel i önskad vinkel c. Tryck armen till denna vinkel 37
38 ASSA D30 Montering med armsystem ASSA D Montering av dörrstängaren på dörr gångjärnssida Montagemåtten som visas i figuren till höger, ger i normala fall 180º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) , Förspänning av dörrstängarens fjäder 1. Montera armen som visas i punkt a (11º - 0º från en vinkelrät linje på dörrstängaren = 1 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen i den ställning som visas i punkt c. d. Karm Karmdjup: max. Nivåskillnad 15 mm max. 15 mm Dörrblad Max. öppningsvinkel
39 ASSA D30 Montering med armsystem ASSA D Montering av dörrstängaren på dörr anslagssida - med parallellarmsplatta Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. Dessa montagemått kommer i normala fall att ge 180º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder Förspänn dörrstängarens fjäder från 22º till 33º mot dörrstängaren. (Vid 22º uppnås lägre styrka, men öppningsbromsen verkar då först vid 90º) Karmdjup: max. 45 mm Max. öppningsvinkel
40 ASSA D30 Montering med armsystem ASSA D ,5 Montering av dörrstängaren på karm anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 37. Dessa montagemått kommer i normala fall att ge 180º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i punkt 1. (11º - 22º från en vinkelrät linje på dörr stängaren = 1-2 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen i den ställning som visas i punkt 3. EN 5-7 OBS! Max. karmdjup 100 mm Karm Nivåskillnad Karmdjup: Max. 100 mm max. 100 mm Dörrblad 40 Max. öppningsvinkel 180
41 ASSA D30 Justering av dörrstängare 1. Välj dörrstängarstyrka från tabell på sid Justera dörrstängarkraften efter storleken på dörrbladet med 16 mm-muttern på änden av dörrstängaren, se figur till höger. Totalt 10 vridmoment från minimum till maximum, dvs. ca 3 vridmoment per styrka från EN 5 7. (Levereras med inställningen till ca styrka 6). 3. Stängningshastigheten, C, justeras normalt så att det dröjer 5 sekunder innan dörren låses då den släpps från 90º. 4. Justera tillslagshastigheten, L, så att stängningshastigheten är korrekt när dörren släpps från ca 30º. 5. Justera eventuellt öppningsbromsen, B. Kraften ökar mot + riktningen Justering Max. 13 varv (Fast nyckel 16 mm) Viktigt! 1. Dörrstängaren får endast användas för sitt ursprungliga ändamål. 2. Ta inte isär dörrstängaren, den innehåller en kraftigt spänd fjäder. 3. Justeringsventilerna får inte skruvas så långt att de når över dörrstängarens ovansida eftersom detta kan medföra att olja kan läcka/spruta ut. 4. Var försiktig och håll inte fingrarna mellan karmen och dörrbladet. 5. Var försiktig när du tar loss armen från dörrstängare. I normalställning hålls armen spänd med en kraftigt spänd fjäder. Tillslags- 1 hastighet, L 2 Stängningshastighet, C Hastigheten ökar mot + riktningen 3 Öppningsbroms Öppningsbromsen, B, ökar mot + riktningen 41

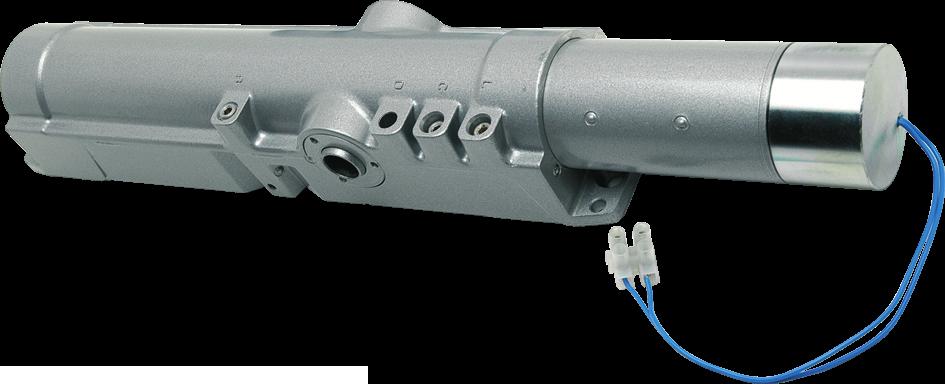

42 ASSA FD30 FD3050 Dörrstängarhus med inbyggd elektrohydraulisk uppställning för enkeldörr efter EN1155 FD3050 med inbyggd elektrohydraulisk uppställning i dörrstängarhuset. FD3050 kan användas med standardarm eller glidarm för konstant uppställning mellan 70º-180º eller med frisvingfunktion med standardarm eller glidarm med en uppställningspunkt mellan 70º-180º. FD3050 kan monteras både på dörrblad och karm och passar både för höger- och vänsterdörrar. Driftspänning 24 V DC. Strömförbrukning är 90 ma. Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN Dörrstängarhus FD3050ÖB storlek 2-6 EN justerbart Max dörrbredd mm Tillslags- och stängningshastighet samt öppningsbroms justerbara med ventiler. Öppningsbroms (ÖB) Axel justerbar 14 mm i höjdled Montageplatta ingår Tillbehör Standardarm ASSA D3010 karmdjup mm ASSA D3011 karmdjup mm odelbar ASSA D3013 karmdjup mm ASSA D3014 karmdjup 0-70 mm Klassificering av ASSA dörrstängare FD3050 efter EN 1155 (se sid 8). 3 8 Justering av stängnings- och tillslagshastighet samt öppningsbroms Öppningsbroms från Kontrollerad stängning Justerbart tillslag 15 0 Standardarm med frisvingfunktion D3015 karmdjup mm Glidarm ASSA D4020 kan användas där designat utförande önskas. Glidarm med frisvingfunktion D4021 kan användas där designat utförande önskas. Armens höjdläge kan justeras 14 mm genom att flytta axeln i vertikal riktning. Öppningsdämpare ASSA D4023 för glidarm ASSA D4020/D4021 (tillval) Parallellarmsplatta ASSA D3035 för montering på anslagssida, där ej utstickande standardarm önskas. Vinkelkonsol ASSA D3036 kan användas där karmdjupet är mer än 200 mm. Dörrkoordinator För koordinering av pardörrar i brandcellsgräns. Monteras i karmens överstycke på anslagssidan. ASSA 2000K för pardörrsbredd upp till mm ASSA 2000L för pardörrsbredd över mm Dörrmedbringare ASSA 2010 för pardörrar med dörrkoordinator i brandcellsgräns. Monteras på övre delen av passiv dörrhalva. Vid utrymning genom passiv dörrhalva skapar dörrmedbringaren även en öppningsrörelse för den aktiva dörrhalvan, för att säkerställa dörrkoordinatorns funktion. 42
43 ASSA FD30 Montering av dörrstängaren på dörr gångjärnssida FD3050 dörrstängarhus med standardarm ASSA D3010 för konstant uppställning, uppställningsvinkel FD3050 dörrstängarhus med standardarm D3015 för frisvingfunktion, uppställningsvinkel Max Min 72 Max mm 38 FD3050 dörrstängarhus samt glidarm ASSA D4020 för konstant uppställning uppställningsvinkel FD3050 dörrstängarhus med glidarm D4021 för frisvingfunktion uppställningsvinkel Max Min 72 Max mm 38 Montering av dörrstängaren på karm anslagssida FD3050 dörrstängarhus med standardarm ASSA D3010 för konstant uppställning, uppställningsvinkel FD3050 dörrstängarhus med standardarm D3015 för frisvingfunktion, uppställningsvinkel Max100 Min 72 Max mm FD3050 dörrstängarhus med glidarm ASSA D4020 för konstant uppställning, uppställningsvinkel FD3050 dörrstängarhus med glidarm D4021 för frisvingfunktion, uppställningsvinkel Max Min 72 Max mm 43
44 ASSA D40 Specifikationer ASSA D4002 och ASSA D4003 med ASSA D4020 glidskena Klassificering av ASSA dörrstängare ASSA D4002 efter EN 1154 (se sid 7). 1. Kamskivedörrstängare för invändiga/utvändiga dörrar: - vikt max 120 kg (ASSA D4002, ASSA D4003) - dörrbladsbredd max mm ASSA D4002, ASSA D Montering på karm eller dörrblad 3. Max öppningsvinkel - 160º på gångjärnssidan - ca 120º på anslagssidan beroende på dörrkonstruktion 4. Dörrstängarhus i tryckstöpt aluminium 5. Justerbar stängningskraft - alltid med glidskena EN 1-6 (ASSA D4002, ASSA D4003) 6. Justerbar stängningshastighet, C 7. Justerbart tillslag, L 8. Justerbar öppningsbroms, B Förpackningen innehåller: 1 st dörrstängare + borrmall 1 st täckkåpa + logotype 1 st räfflad axel 1 st låsbricka för axel 1 st M6 X 16 maskinskruv 4 st M5 X 16 maskinskruvar 4 st 4,8 X 38 plåtskruvarar självborrande Installation: 1. Välj monteringsmetod. Studera monteringsexemplen och begränsningar i karmdjup. 2. Använd borrmallen. Borra och gänga upp hålen om det krävs för de medförda skruvarna. Axeln kan justeras 14 mm i höjdläge. 3. Ta bort täckkåpan som beskrivs i figuren på sid. 45 och montera dörrstängaren. 4. Drag täckkåpan av glidskenan (ASSA D4020) och kontrollera att glidklossen fungerar. Om uppställningsenheten (ASSA D4022) och öppningsdämpare (ASSA D4023) ska användas (tillbehör), monteras dessa i glidskenan. Sätt på ändgavlarna och skruva fast glidskenan. 5. Montera armen på dörrstängarens axel. 6. Förspänn fjädern och fäst armen i glidklossen. 7. Justera stängningshastigheter (L och C) samt öppnings broms (B). 8. Sätt på logotypen på täckkåpan och montera detta som visas i figur på sid. 45. Täckkåpan skjuts på glidskenan (ASSA D4020). 44
45 ASSA D40 Val av rätt dörrstängarstyrka (EN-klass): EN Max. dörrbredd Max. vikt Arm mm mm 120 kg 80 kg ASSA D4020 ASSA D4020 Dörrstängare är anpassade för användning på branddörrar (kontrollera lokalt regelverk för branddörrar). OBS! Uppställningsenheten ASSA D4022 får ej användas på branddörrar. Justering armhöjd Axeln kan justeras från 0-14 mm i höjdläge mm Täckkåpa 1. Demontering/montering av täckkåpa. 2. Sätt på logotypen och tryck täckbrickan på plats i täckkåpan Pressa, vrid och dra ut täckkåpan Sätt på logotypen Tryck täckbrickan på plats i täckkåpan Demontering av täckkåpa på ASSA D4020 Montering av ändgavel 45
46 ASSA D40 Montering av arm på dörrstängaren 1. Räfflad axel 2. Arm 3. M5 X 16 maskinskruvar 4. Låsbricka för axel 5. M5 X 16 maskinskruvar (Se respektive punkt i figuren till höger) OBS! Dra åt skruvarna 3 och 5 ordentligt när installationen är klar. Förspänning av dörrstängarens fjäder När dörrstängaren är monterad på karmen på gångjärnssidan eller på dörrbladet på anslagssidan, görs förspänning av fjädern genom att trycka armen som visas i figur 1. figur 1 När dörrstängaren är monterad på dörrbladet på gångjärnssidan eller på karmen på anslagssidan, görs förspänning av fjädern genom att trycka armen som visas i figur 2. figur 2 Montering av armen på glidkloss Skruven sitter fast i glidklossen. Skruva fast den i armen med hjälp av en M5 Insexnyckel motsols. MIN 10 mm MAX 70 mm Lossa Fig. 2 Dra åt 46

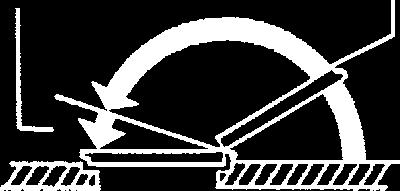

47 ASSA D40 ASSA D40-serien passar för alla typer av ytter-, inner- och branddörrar där en säker och kontrollerbar stängning erfordras. Dörrstängarhus D4002ÖB storlek 1-6 EN justerbart D4003ÖB/TF storlek 1-6 EN justerbart Max dörrbredd mm Tillslags- och stängningshastighet, öppningsbroms och tidsfördröjning justerbara med ventiler. Öppningsbroms (ÖB) tidsfördröjning (TF) Axel justerbar 14 mm i höjdled Justering av stängnings- och tillslagshastighet, öppningsbroms och tidsfördröjning Öppningsbroms Tillbehör Glidarm ASSA D4020 används tillsammans med ASSA D4002/ASSA D4003. Tidsfördröjning Kontrollerad stängning Justerbart tillslag Uppställningsbeslag ASSA D4022 för glidarm ASSA D4020 (tillval) (Ej branddörrar) Stängningskraften ökar mot + riktiningen Öppningsdämpare ASSA D4023 för glidarm ASSA D4020 (tillval) Justering max 13 varv Fastnyckel (16 mm) Vinkelkonsol ASSA D4028 kan användas för glidarm ASSA D4020 vid montage på anslagssidan och dörrbladsmontage. Armens höjdläge kan justeras 14 mm genom att flytta axeln i vertikal riktning. Montageplatta ASSA D3030 kan användas där smal karm eller överfalsat dörrblad finns. Passar för Dorma och Geze. D3032 universal och Dorma (L) Tillslagshastighet Stängningshastighet (C) ASSA FD4047 kan användas där smal karm eller överfalsat dörrblad finns. Passar glidarmar ASSA D4020, ASSA FD4050 och ASSA FD Hastigheten ökar mot + riktningen Öppningsbroms (B) Öppningsmotstånden ökar mot + riktningen 47
48 ASSA D40 Montering med glidskena ASSA D Montering av dörrstängaren på dörr gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering De här montagemåtten kommer i normala fall att ge 160º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figur till höger. MIN 10 mm MAX 70 mm Glidarm med uppställning Öppningsdämpare D4023 Uppställningsenhet D4022 Glidkloss Karm Dörr öppnas Karmdjup: Nivåskillnad max. 10 mm Max. 10 mm Glidskena D4020 Arm Dörrblad 48 Max. öppningsvinkel 160
49 ASSA D40 Montering med glidskena ASSA D4020 Montering av dörrstängaren på karm gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 160º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) , Förspänning av fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. Glidarm med uppställning Karm Öppningsdämpare D4023 Uppställningsenhet D4022 Glidkloss Dörr öppnas Karmdjup: Nivåskillnad max. 3 mm Max. 3 mm Glidskena D4020 Arm Dörrblad Max. öppningsvinkel
50 ASSA D40 Montering med glidskena ASSA D4020 Montering av dörrstängaren på karm anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge ca 120º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) , Öppningsdämpare ASSA D4023 och öppningsbroms bör användas. 142 Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i Fig. till höger. MIN 10 mm MAX 70 mm Glidarm med uppställning Karm Öppningsdämpare D4023 Uppställningsenhet D4022 Glidkloss Dörr öppnas Karmdjup: Nivåskillnad max. 60 mm Max. 60 mm Dörrblad Glidskena D4020 Arm Max. öppningsvinkel ca

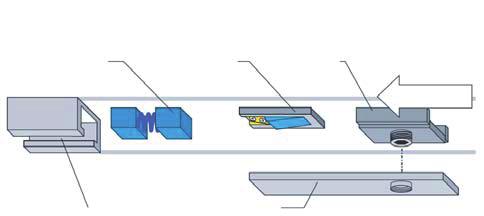

51 ASSA D40 Montering med glidskena ASSA D4020 Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge ca 120º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas). Öppningsdämpare ASSA D4023 och öppningsbroms bör användas ,5 105 Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. Glidarm med uppställning Öppningsdämpare D4023 Uppställningsenhet D4022 Glidkloss Karm Dörr öppnas Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Glidskena D4020 Arm Dörrblad Max. öppningsvinkel ca
52 ASSA FD40 ASSA FD4050 Glidarm med inbyggd elektromekanisk uppställning för enkeldörr efter EN 1155 Exempel på klassifiering av ASSA glidarm ASSA FD4050 efter EN 1155 (se sid 8). Dörrstopp får användas vid hög belastning. Driftspänning: 24 V DC +/-15% stabiliserad likspänning Strömförbrukning: 60 ma Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN Brandcentral Montering av elektromekanisk dörrhållarfunktion Skjut in magneten med anslutningskablar mot gångjärnet. Placera magneten i önskad position i förhållande till uppställningsvinkel (80º -130º) och fäst med de 4 insexskruvarna (2,5 mm), se figur till höger. Koppla till 24 V DC från brandlarmsanläggning via tryckknappen för manuell utlösning. OBS! Välj rätt vid inkoppling (+ och -) Justering av hållkraft Lossa skruven (1) som visas i figuren till höger. Justera ratten (2) på änden av magneten, så att hållkraften inte är större än nödvändigt. Detta för att reducera mekaniskt slitage om dörrbladet dras ut manuellt ur hållfunktionen. Efter justeringen dras låsskruven (3) åt igen. 52
53 ASSA FD40 Montering med glidskena ASSA FD4050 med inbyggd elektromekanisk uppställning Montering av dörrstängaren på dörr gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 130º uppställningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) ,5 142 Driftspänning: 24 V DC +/-15% stabiliserad likspänning Strömförbrukning: 60 ma Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. Placera magneten i önskad position i förhållande till uppställningsvinkel och fäst med de 4 insexskruvarna (2,5 mm), se sid. 52. Dörrstoppar får användas vid hög belastning. Inkoppling och justering av magnet, se sid. 52. MIN 10 mm MAX 70 mm Montering av dörrstängaren på karm Dörrstängaren kan monteras på karm med glidskena ASSA FD4050 på dörrblad. Kan monteras både på anslagssida och gångjärnssida som vid ASSA D4002/ASSA D4020. Karm Vid montage av glidskena på dörrens blad måste kabelöverföring användas. Karmdjup: Nivåskillnad max. 10 mm Max. 10 mm Dörrblad Max. uppställningsvinkel
54 ASSA FD40 Montering med glidskena ASSA FD4050 med inbyggd elektromekanisk dörrhållsfunktion Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge ca 120º uppställningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) ,5 105 Driftspänning: 24 V DC +/-15% stabiliserad likspänning Strömförbrukning: 60 ma Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. Placera magneten i önskad position i förhållande till öppningsvinkel och fäst med de 4 insexskruvarna (2,5 mm), se sid. 52. Dörrstoppar får användas vid hög belastning. Inkoppling och justering av magnet, se sid. 52. Karm Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Dörrblad Max. uppställningsvinkel
55 ASSA FD40 ASSA FD4051 glidskena med dörrkoordinator för pardörr Montering av dörrstängaren på gångjärnssida Max. öppningsvinkel: Passiv dörr: 150º Aktiv dörr: 160º (Montageplatta ASSA D3030 kan användas). Klassificering av ASSA dörrstängare ASSA FD4051 efter EN 1158 (se sid. 9) Montering av koordinatorfunktion 1. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är minsta bredd på passiv dörr 350 mm. OBS! Om passiv dörr är mellan mm, ska dörr stängaren och den passiva glidskenan monteras 45 mm närmre gångjärnet. 70 D4002 D Passiv dörr min Tag fram borrmallen. Samma borrmall används för gång dörr och passiv dörr men mallen måste roteras 180º. Gångdörr (Aktiv) Passiv dörr 3. Borra hålen. Montera dörrstängarna med armar se också generell installationsbeskrivning, se sid Fig Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glid skenan (1). Tag ur glidklossen och mässingsbussningen från förpackningen och montera samman dessa i glid skenan (2). Montera glidskenan i karmen med skruven (3). Ändgaveln skjuts in i glidskenan (4). Glidskenan skruvas fast i karmen med skruven. 3 Passiv dörr 4 2 Brickan används endast vid montering på anslagssidan 1 5. Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glid skenan. Montera glidskenan i karmen med hjälp av skruven (1). Skjut in ändgaveln (2) i glidskenan och skruva fast glidskenan i karmen med hjälp av skruven (3). Fig. 2 Fig. 2 1 Gångdörr (aktiv) Fastsättning av arm och glidkloss Fig. 3. Kom ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjd läge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fäst armen i glidklossen (3). Fig. 3 3 Fig OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på om den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 7 (sid. 53) om CC-mål är över mm. Se punkt 8 om CC-mål är under mm. 55
56 ASSA FD40 7. För gångjärnsavstånd från mm: Kapa styrhylsan (Ø14mm) till korrekt längd, dvs. avstånden mellan glidskenorna 70 mm, då dörrarna är låsta (Fig. 4). Kapa koordinatorstången (Ø8 mm) som visas i Fig 5. Fig. 4 X - 70 X Ø14 Fig 6. Placera styrhylsan mitt på koordinator stången med hjälp av O-ringarna. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig. 5 Ø8 Fig mm 2 8. För gångjärnsavstånd mindre än 1650 mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna + 40 mm, under tiden som dörrarna är stängda. Se Fig. 7. Fig. 7 X + 40 X Ø14 Kapa koordinatorstången (Ø8 mm) som visas i Fig. 5. Fig. 8: Öppna båda dörrbladen (1). Sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig. 9: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Därefter monteras styrhylsan i glid skenan på gångdörren (8). Fig mm Dra åt låsskruven (9). Fig
57 ASSA FD40 9. Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall. Avståndet mellan glidskenorna mm. X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gång dörren (6) OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). 57
58 ASSA FD40 ASSA FD4053 Glidarm med dörrkoordinator och elektromekanisk dörrhållarfunktion för båda dörrbladen Montering av dörrstängaren på gängjärnssida Driftspänning: 24 V DC +/-15% stabiliserad likspänning Strömförbrukning: 120 ma Max. öppningsvinkel: Passiv dörr: 130º Aktiv dörr: 130º (Montageplatta ASSA D3030 kan användas). Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN D4002 D Passiv dörr min Montering av elektromekanisk dörrhållarfunktion Skjut in magneten med anslutningskablar mot gångjärnet i glidskenan. Placera magneten i önskad position i förhållande till öppningsvinkel (80º - 130º) och fäst med de 4 insexskruvarna (2,5 mm), se figur till höger. Koppla till 24 V DC från brandlarmsanläggning via tryckknappen för manuell utlösning. röd 24 VDC ±15% svart + - svart röd Hållmagnet Hållmagnet Utlöses av mikrobrytare svart - röd + Hållmagnet(er) parallellkopplas Strömtillförsel kopplas genom mikrobrytare OBS! Välj rätt vid inkoppling (+ och -). DL452 24V DC (+) 24V DC (-) Montering av koordinatorfunktion 1. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är minsta bredd på passiv dörr 350 mm. OBS! Om passiv dörr är mellan mm, ska dörrstängaren och den passiva glidskenan monteras 45 mm närmre gångjärnet (hålet för kabeln bör också flyttas från 82 till 37 mm) mm Öppningsvinkel Tag fram borrmallen. Samma borrmall används för gång dörr och passiv dörr men mallen måste roteras 180º. 3. Borra hålen. Montera dörrstängarna med armar se generell installation, se sid Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glid skenan (1). Tag ur glidklossen och mässingsbussningen från förpackningen och montera samman dessa i glidskenan (2). Montera glidskenan i karmen med skruven (3). Den elektriska kabeln kopplas till kontakten (4). Ändgaveln skjuts in i glidskenan (5). Glidskenan skruvas fast i karmen. Fig Passiv dörr OBS! Kablarna som går till gångdörren läggs i spåret på glidskenan.
59 ASSA FD40 5. Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glidskenan. Montera glidskenan i karmen med hjälp av skruven (1). Skjut in ändgaveln (3) och kontakten (2) in i glidskenan och montera glidskenan i karmen med hjälp av skruven (4). Fig. 2 Gångdörr (aktiv) 2 DL Fig OBS! Kablarna som hör till hållmagneten läggs i spåret mellan karmen och glidskenan. Kapa kablarna till passande längd och koppla in dem i kontakten som visas i den schematiska bilden på föregående sida Fig. 4 X - 70 Ø14 X 7. Fastsättning av arm och glidkloss Fig. 3. Kom ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjdläge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fäst armen till glidklossen (3). OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 8 om CC-mål är över mm. Se punkt 9 om CC-mål är under mm. Fig. 5 Ø8 Fig För gångjärnsavstånd från till mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna 70 mm, under tiden som dörrarna är låsta Fig. 4. Kapa koordinatorstången (Ø8 mm) som visas i Fig. 5. Placera styrhylsan mitt på koordinatorstången med hjälp av O-ringarna, Fig. 6. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig X mm Ø14 X 59
60 ASSA FD40 9. För gångjärnsavstånd mindre än mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna + 40 mm, under tiden som dörrarna är stängda, se Fig. 7. Kapa koordinatorstången (Ø8 mm) som visas i Fig. 5. Fig mm Fig. 8: Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig. 9: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Därefter monteras styrhylsan i glidskenan på gångdörren (8). Dra åt låsskruven (9). 2 Fig Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall: avståndet mellan glidskenorna mm. Fig. 10. Fig. 10 X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gångdörren (6). Fig. 11. Fig OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). 4 Justering av hållkraft Låssa skruven (1). Justera ratten (2) på änden av magneten, så att hållkraften inte är större än nödvändigt. Detta för att reducera mekaniskt slitage om dörrbladet dras ut manuellt ur hållfunktionen. Efter justeringen dras låsskruven (3) åt igen
61 ASSA FD40 ASSA FD4054 Glidarm med dörrkoordinator och 1 st elektro-mekanisk dörrhållsfunktion i valfritt dörrblad Montering av dörrstängaren på gångjärnssidan Driftspänning: 24 V DC +/-15% stabiliserad likspänning Strömförbrukning: 60 ma Max. öppningsvinkel: Passiv dörr: 130º Aktiv dörr: 150º (Montageplatta ASSA D3030 kan användas). Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN D4002 D Passiv dörr min Montering av elektromekanisk dörrhållarfunktion Skjut in hållmagneten i valt dörrblad med anslutningskablar mot gångjärnet i glidskenan. Om båda dörrbladen önskas i öppen position, sätts magneten i glidskenan för passiv dörr. Om bara det aktiva dörrbladet önskas i öppen ställning, sätts magneten in i glidskenan för det aktiva dörrbladet. Placera magneten i önskad position i förhållande till öppningsvinkel (80º till 130º) och fäst med de 4 insexskruvarna (2,5 mm), se figur till höger. Koppla till 24 V DC från brandlarmsanläggning via tryckknappen för manuell utlösning. OBS! Välj rätt vid inkoppling (+ och -). Montering av koordinatorfunktion 1. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är minsta bredd på passiv dörr 350 mm. OBS! Om passiv dörr är mellan mm, ska dörrstängaren och den passiva glidskenan monteras 45 mm närmre gångjärnet (hålet för kabeln bör också flyttas från mm). 2. Tag fram borrmallen, samma borrmall används för gång dörr/passiv dörr men roteras 180º. röd 24 VDC ±15% svart 24V DC (+) 24V DC (-) mm + - svart röd Öppningsvinkel Hållmagnet Hållmagnet Utlöses av mikrobrytare svart - röd Hållmagnet(er) parallellkopplas Strömtillförsel kopplas genom mikrobrytare DL Borra hålen. Montera dörrstängarna med armar se också generell installation, se sid Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glid skenan (1). Tag ur glidklossen och mässingsbussningen från förpackningen och montera samman dessa i glid skenan (2). Montera glidskenan i karmen med skruven (3). Den elektriska kabeln kopplas till kontakten (4). Ändgaveln skjuts in i glidskenan (5). Glidskenan skruvas fast i karmen. OBS! Kablarna som går till gångdörren läggs i spåret på glidskenan. Fig Passiv dörr
62 ASSA FD40 5. Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glidskenan. Montera glidskenan i karmen med hjälp av skruven (1). Skjut in ändgaveln (3) och kontakten (2) in i glidskenan och montera glidskenan i karmen med hjälp av skruven (4). Fig. 2 Gångdörr (aktiv) 2 DL OBS! Kablarna som hör till hållmagneten läggs i spåret mellan karmen och glidskenan. Kapa kablarna till passande längd och koppla in dem i kontakten som visas i den schematiska bilden på föregående sida. Fig Fastsättning av arm och glidkloss Fig. 3. Kom ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjdläge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fäst armen till glidklossen (3). OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 8 om CC-mål är över mm. Se punkt 9 om CC-mål är under mm. Fig. 4 Fig. 5 X - 70 X Ø8 Ø14 8. För gångjärnsavstånd från mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna 70 mm, under tiden som dörrarna är låsta (Fig. 4). Kapa koordinatorstången (Ø8 mm) som visas i Fig. 5. Placera styrhylsan mitt på koordinatorstången med hjälp av O-ringarna, Fig. 6. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig mm 2 9. För gångjärnsavstånd mindre än mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna + 40 mm, under tiden som dörrarna är stängda, se Fig. 7. Kapa koordinatorstången (Ø8 mm) som visas i Fig. 5. Fig. 7 X + 40 X Ø14 Fig. 8: Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig mm 2 62
63 ASSA FD40 Fig. 9: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Därefter monteras styrhylsan i glidskenan på gångdörren (8). Dra åt låsskruven (9). Fig Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall: avståndet mellan glidskenorna mm. Fig. 10. Fig. 10 X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gångdörren (6). Fig. 11. Fig OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). Justering av hållkraft Låssa skruven (1). Justera ratten (2) på änden av magneten, så att hållkraften inte är större än nödvändigt. Detta för att reducera mekaniskt slitage om dörrbladet dras ut manuellt ur hållfunktionen. Efter justeringen dras låsskruven (3) åt igen
64 ASSA FD40 ASSA FD4051 glidskena med dörrkoordinator för pardörr och ASSA FD4065 utlösararm Klassificering av ASSA glidskena ASSA FD4051 efter EN 1158 (se sid. 9). Montering av dörrstängare på anslagssida glidskena på karm Max. öppningssvinkel: Passiv dörr: 120 Aktiv dörr: ,5 77 DL250 D4002 DL250 D4002 Montering av koordinatorfunktion 1. Kontrollera vilket dörrblad som är passiv dörr och vilket som är gångdörr. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är min. bredd på passiv dörr 400 mm Passiv dør dörr min Tag fram borrmallen, samma borrmall används för gång dörr och passiv dörr men mallen måste roteras 180º. 3. Borra hålen. Montera dörrstängarna med armar se generell installation, se sid Utlösararm med två M6 hål ska monteras på passiv dörr. 4. Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glid skenan (1). Tag ur glidklossen, mässingsbussningen och anslagsbrickan från förpackningen och montera samman dessa i glidskenan se (2) för hur detta görs. Montera glidskenan i karmen med skruven. Ändgaveln (4) skjuts in i glidskenan. Glidskenan skruvas fast i karmen med skruven (5). Fig. 1 3 Passiv dörr 4 2 Brickan används endast vid montering på anslagssidan 1 5. Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glid skenan (1). Montera glidskenan i karmen med hjälp av skruven (2). Skjut in ändgaveln (3) i glidskenan och montera glidskenan i karmen med hjälp av skruven (4). Fig. 2 Fig. 2 Gångdörr (aktiv) Fastsättning av arm och glidkloss Fig. 3. Kom ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjd läge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fäst armen i glidklossen (3). Fig. 3 3 Fig Montera utlösningsarmen (ASSA FD4065) på den passiva dörrens huvudarm med 2 st M6 skruvar. Justeras så att utlösningsarmen och anslagsbrickan blir parallella se Fig. 4. Fig. 4
65 ASSA FD40 OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 8 om CC-mål är över mm. Se punkt 9 om CC-mål är under mm. 8. För gångjärnsavstånd från mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. av stånden mellan glidskenorna +/-70 mm, under tiden som dörrarna är stängda (Fig. 5). När dörrarna är öppna kapas koordinatorstången (Ø8 mm) som visas i Fig. 6. Fig. 5 X -70 X Ø14 Fig. 6 Ø8 Fig. 7. Placera styrhylsan mitt på koordinatorstången med hjälp av O-ringarna. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig mm 2 9. För gångjärnsavstånd mindre än mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstån den mellan glidskenorna + 60 mm, under tiden som dörrarna är stängda, se Fig. 8. Kapa koordinatorstången (Ø8 mm) som visas i Fig. 6. Fig. 8 X + 60 X Ø14 65
66 ASSA FD40 Fig. 9: Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig mm 2 Fig. 10: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Därefter monteras styrhylsan i glidskenan på gångdörren (8). Dra åt låsskruven (9). Fig Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall: avståndet mellan glidskenorna mm. Fig. 11. Fig. 11 X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gång dörren (6). Fig. 12. Fig OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). 66
67 ASSA FD40 ASSA FD glidskena med dörrkoordinator för pardörr och ASSA FD4065 utlösararm Montering av dörrstängaren på anslagssida Max. öppningsvinkel: Passiv dörr: 120 Aktiv dörr: ,5 DL FD4048 FD4049 FD4048 DL250 D4002 DL250 D Vid montering på anslagssidan där karmdjupet är mer än 30 mm skall vinkelkonsol ASSA FD4048 och ASSA FD4049 användas. Vinkelkonsol skruvas fast upp i karmen, se figur till höger. Passiv dörr dør min. min För övrig monteringsinstruktion, se sid mm Karm FD4048/FD4049 FD Dörrblad 67
68 ASSA FD40 ASSA FD4053 Glidarm med dörrkoordinator, elektromekanisk dörrhållarfunktion för båda dörrbladen och ASSA FD4065 utlösararm Montering av dörrstängaren på anslagssida glidskena på karm Driftspänning: 24 V DC +/-15% stabiliserad Strömförbrukning: 120 ma Max. öppningsvinkel: Passiv dörr: 120 Aktiv dörr: 120 (Montageplatta ASSA D3030 kan användas). Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN Montering av elektromekanisk dörrhållarfunktion Skjut in hållmagneten med anslutningskablar mot gångjärnet i glidskenan. Placera magneten i önskad position i förhållande till öppningsvinkel (80º till 120º) och fäst med de 4 insexskruvarna (2,5 mm), se Fig. till höger. Koppla till 24 V DC från brandlarmsanläggning via tryck-knappen för manuell utlösning. OBS! Välj rätt vid inkoppling (+ och -). Montering av koordinatorfunktion 1. Kontrollera vilket dörrblad som är passiv dörr och vilket som är gångdörr. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är min. bredd på passiv dörr 400 mm. 113,5 77 DL250 D4002 DL250 D röd 24 VDC ±15% svart 24V DC (+) 24V DC (-) mm Passiv dør dörr min. min svart röd Hållmagnet Hållmagnet Utlöses av mikrobrytare svart - röd + Hållmagnet(er) parallellkopplas Strömtillförsel kopplas genom mikrobrytare DL Tag fram borrmallen, samma borrmall används för gång dörr och passiv dörr men mallen måste roteras 180º. 3. Borra hålen. Montera dörrstängarna med armar se också generell installation, sid Utlösararm med två M6 hål ska monteras på passiv dörr. 4. Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glidskenan (1). Tag ur glidklossen, mässingsbussningen och anslagsbrickan från förpackningen och montera samman dessa i glidskenan se (2) för hur detta görs. Montera glidskenan i karmen med skruven. Ändgaveln (4) skjuts in i glidskenan. Glidskenan skruvas fast i karmen med skruven (5). Fig Passiv dörr Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glid skenan. Montera glidskenan i karmen med hjälp av skruven (1). Skjut in ändgaveln (3) och kontakten (2) in i glidskenan och montera glidskenan i karmen med hjälp av skruven (4). Fig. 2 Gångdörr (aktiv) 2 DL Fastsättning av arm och glidkloss Fig. 3. Kom alltid ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjdläge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fäst armen till glidklossen (3). Fig
69 ASSA FD40 7. Montera utlösningsarmen (ASSA FD4065) på den passiva dörrens huvudarm med 2 st M6 skruvar. Justeras så att utlösningsarmen och anslagsbrickan blir parallella se Fig. 4. Fig Kablarna som hör till hållmagneten läggs i spåret mellan karmen och glidskenan. Kapa kablarna till passande längd och koppla in dem i kontakten som visas i den schematiska bilden på föregående sida. OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 9 om CC-mål är över mm. Se punkt 10 om CC-mål är under mm. 9. För gångjärnsavstånd från mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna -70 mm, under tiden som dörrarna är stängda (Fig. 5). När dörrarna är öppna, kapas koordinatorstången (Ø8 mm) som visas i Fig. 6. Fig. 5 Fig. 2 X -70 X Ø14 Fig. 6 Fig. 3 Ø8 Fig. 7. Placera styrhylsan mitt på koordinatorstången med hjälp av O-ringarna. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig Fig mm För gångjärnsavstånd mindre än mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna + 60 mm, under tiden som dörrarna är stängda, se Fig. 5 till höger. Kapa koordinatorstången (Ø8 mm) som visas i Fig. 6. Fig. 8 Fig. 5 X + 60 X Ø14 69
70 ASSA FD40 Fig. 9: Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig mm 2 Fig. 10: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Därefter monteras styrhylsan i glidskenan på gångdörren (8). Dra åt låsskruven (9). Fig Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall: avståndet mellan glidskenorna mm. Fig. 11. Fig. 11 X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gångdörren (6). Fig. 12. Fig OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). Justering av magnetens hållkraft Låssa skruven som visas i Fig. till höger (1). Justera ratten (2) på änden av magneten, så att hållkraften inte är större än nödvändigt. Detta för att reducera mekaniskt slitage om dörrbladet dras ut manuellt ur hållfunktionen. Efter justeringen dras låsskruven (3) åt igen
71 ASSA FD40 ASSA FD4053 Glidarm med dörrkoordinator, elektromekanisk dörrhållarfunktion för båda dörrbladen och ASSA FD4065 utlösararm Montering av dörrstängaren på anslagssida 113,5 77 DL250 D4002 DL250 D Driftspänning: 24 V DC +/-15% stabiliserad Strömförbrukning: 120 ma Max. öppningsvinkel: Passiv dörr: 120 Aktiv dörr: 120 Passiv dør dörr min. min Vid montering på anslagssidan där karmdjupet är mer än 30 mm skall vinkelkonsol ASSA FD4048 och ASSA FD4049 användas. 30 mm Vinkelkonsol skruvas fast upp i karmen. Se Fig. till höger. För fortsatt montering, se sid Karm FD FD4048/FD4049 Dörrblad 71
72 ASSA FD40 ASSA FD4054 Glidarm med dörrkoordinator, 1 st elektromekanisk dörrhållarfunktion i valfritt dörrblad och ASSA FD4065 utlösararm Montering av dörrstängare på anslagssidan glidskena på karm Driftsspänning: 24 V DC +/-15% stabiliserad Strömförbrukning: 60 ma Max. öppningsvinkel: Passiv dörr: 120 Aktiv dörr: 120 Separat, tydligt märkt utlösningsknapp ska monteras med hänsyn till EN Montering av elektromekanisk dörrhållarfunktion Skjut in hållmagneten i valt dörrblad med anslutningskablar mot gångjärnet i glidskenan. Om båda dörrbladen önskas i öppen position, sätts magneten i glidskenan för passiv dörr. Om bara det aktiva dörrbladet önskas i öppen ställning, sätts magneten in i glidskenan för detta. Placera magneten i önskad position i förhållande till öppningsvinkel (80º - 120º) och fäst med de 4 insexskruvarna (2,5 mm), se figur till höger. Koppla till 24 V DC från brandlarmsanläggning via tryckknappen för manuell utlösning. OBS! Välj rätt vid inkoppling (+ och -). 113,5 77 DL250 D4002 DL250 D Passiv dør dörr min. min röd 24 VDC ±15% svart + Öppningsvinkel svart röd Hållmagnet Strömtilförsel kopplas genom mikrobrytare Utlöses av mikrobrytare Montering av koordinatorfunktion 1. Kontrollera vilket dörrblad som är passiv dörr och vilket som är gångdörr. Bredden på pardörren (mått c/c gångjärn) ska vara mellan mm. Om dörrbladen har olika bredd, är min. bredd på passiv dörr 400 mm Tag fram borrmallen. Samma borrmall används för gång dörr och passiv dörr men mallen måste roteras 180º. 3. Borra hålen. Montera dörrstängarna med armar se också generell installation, se sid Utlösararm med två M6 hål ska monteras på passiv dörr. 4. Glidarm för passiv dörr Fig. 1. Tag av täckkåpan på glid skenan (1). Tag ur glidklossen och mässingsbussningen från förpackningen och montera samman dessa i glidskenan (2). Montera glidskenan i karmen med skruven (3). Den elektriska kabeln kopplas till kontakten (4). Ändgaveln skjuts in iglidskenan (5). Glidskenan skruvas fast i karmen. OBS! Kablarna som går till gångdörren läggs i spåret på glidskenan. Fig. 1 Fig Passiv dörr DL Glidarm för gångdörr Fig. 2. Tag av täckkåpan på glid skenan (1). Montera glidskenan i karmen med hjälp av skruven (2). Skjut in ändgaveln (3) i glidskenan och montera glidskenan i karmen med hjälp av skruven (4). 1 Gångdörr (aktiv)
73 ASSA FD40 6. Fastsättning av arm och glidkloss Fig. 3. Kom ihåg att justera armen så att den är parallell med glidskenan (den räfflade axeln på dörrstängaren kan justeras i höjdläge). På gångdörrssidan tas tejpen bort (1). Tryck på mässingshylsan (2) så att det är möjligt att skjuta glidklossen, och fästarmen till glidklossen (3). Fig Montera utlösningsarmen (ASSA FD4065) på den passiva dörrens huvudarm med 2 st M6 skruvar. Justeras så att utlösningsarmen och anslagsbrickan blir parallella Fig. 4. Fig Kablarna som hör till hållmagneten läggs i spåret mellan karmen och glidskenan. Kapa kablarna till passande längd och koppla in dem i kontakten som visas i den schematiska bilden på föregående sida. OBS! Styrhylsa (Ø14 mm) används på två olika mått beroende på den totala dörrbredden, avståndet mellan gångjärnen CC, är över eller under mm. Se punkt 9 om CC-mål är över mm. Se punkt 10 om CC-mål är under mm. Fig. 5 Fig. 2 X -70 X Ø14 9. För gångjärnsavstånd från mm: Kapa styrhylsan (Ø14 mm) till korrekt längd, dvs. avstånden mellan glidskenorna -70 mm, under tiden som dörrarna är stängda (Fig. 5). När dörrarna är öppna, kapas koordinatorstången (Ø8 mm) som visas i Fig. 6. Fig. 6 Fig. 3 Ø8 Fig. 7. Placera styrhylsan mitt på koordinatorstången med hjälp av O-ringarna. Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Justera koordinatorn genom att rotera regleringsskruven (4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). Fig. 7 Fig mm För gångjärnsavstånd mindre än 1650 mm: Kapa styrhylsan (Ø14mm) till korrekt längd, dvs. avstånden mellan glidskenorna + 60 mm, under tiden som dörrarna är stängda, se Fig. 8 till höger. Kapa koordinatorstången (Ø8mm) som visas i Fig. 6. Fig. 8 Fig. 5 X + 60 Ø14 X 73
74 ASSA FD40 Fig. 9: Öppna båda dörrbladen (1), sätt stången på plats (2) och stäng passiv dörr (3). Fig mm Justera koordinatorn genom att rotera regleringsskruven(4) så att det finns fri rörelse på 1 3 mm. Dra åt låsskruven (5). 1 2 Fig. 10: Öppna båda dörrbladen (6), montera styrhylsan från undersidan i glidskenan på passiv dörr (7). Fig Därefter monteras styrhylsan i glidskenan på gångdörren (8). 6 Dra åt låsskruven (9) Kapa den mittersta täckkåpan till korrekt längd med hjälp av bifogad kapningsmall: avståndet mellan glidskenorna mm. Fig. 11. Fig. 11 X mm X Sätt först på täckkåpan på passiv dörr (1), därefter den mittersta täckkåpan (2) och slutligen täckkåpan på gångdörren (6). Fig. 12. Fig OBS! Ändgaveln kan flyttas ca. 2 mm (3, 4, 5). Justering av magnetens hållkraft Låssa skruven som visas i Fig. till höger (1). Justera ratten (2) på änden av magneten, så att hållkraften inte är större än nödvändigt. Detta för att reducera mekaniskt slitage om dörrbladet dras ut manuellt ur hållfunktionen. Efter justeringen dras låsskruven (3) åt igen
75 ASSA D41 Specifikationer ASSA ASSA D4101 med ASSA D4020 glidskena Klassificering av ASSA dörrstängare ASSA D4101 efter EN 1154 (se sid 7). 1. Kamskivedörrstängare för invändiga/utvändiga dörrar: - Vikt max 80 kg - dörrbladsbredd max 1100 mm 2. Montering på karm eller dörrblad 3. Max öppningsvinkel - 160º på gångjärnssidan - Ca 120º på anslagssidan beroende på dörrkonstruktion 4. Dörrstängarhus i tryckstöpt aluminium 5. Justerbar stängningskraft - Alltid med glidskena EN Justerbar stängningshastighet, C 7. Justerbart tillslag, L Förpackningen innehåller: 1 st dörrstängare + borrmall 1 st täckkåpa + logotype 1 st räfflad axel 1 st låsbricka för axel 1 st M6 X 16 maskinskruv 4 st M5 X 45 maskinskruvar 4 st 4,8 X 70 plåtskruvarar självborrande 4 x (M5 x 45 Poz 2) 4 x (4,8 x 70 Poz 2) Installation: 1. Välj monteringsmetod. Studera monteringsexemplen och begränsningar i karmdjup. 2. Använd borrmallen. Borra och gänga upp hålen om det krävs för de medförda skruvarna. Axeln kan justeras 14 mm i höjdläge. 3. Ta bort täckkåpan som beskrivs i figuren till höger, och montera dörrstängaren. 4. Drag täckkåpan av glidskenan (ASSA D4020) och kontrollera att glidklossen fungerar. Om uppställningsenheten (ASSA D4022) och öppningsdämpare (ASSA D4023) ska användas (tillbehör), monteras dessa i glidskenan. Sätt på ändgavlarna och skruva fast glidskenan. 5. Montera armen på dörrstängarens axel. 6. Förspänn fjädern och fäst armen i glidklossen. 7. Justera stängningshastigheter (L och C) samt öppnings broms (B). 8. Sätt på logotypen på täckkåpan och montera detta som visas i figur till höger. Täckkåpan skjuts på glidskenan (ASSA D4020). Pressa, vrid och dra ut täckkåpan Demontering av täckkåpa på ASSA D4020 Sätt på logotypen Tryck täckbrickan på plats i täckkåpan Montering av ändgavel 75
76 ASSA D41 Val av rätt dörrstängarstyrka (EN-klass): EN Max. dörrbredd Max. vikt Arm mm 80 kg ASSA D4020 Dörrstängare är anpassade för användning på branddörrar (kontrollera lokalt regelverk för branddörrar). OBS! Uppställningsenheten ASSA D4022 får ej användas på branddörrar. Justering armhöjd Axeln kan justeras från 0-14 mm i höjdläge mm Täckkåpa 1. Demontering/montering av täckkåpa. 2. Sätt på logotypen och tryck täckbrickan på plats i täckkåpan Pressa, vrid och dra ut täckkåpan Sätt på logotypen Tryck täckbrickan på plats i täckkåpan Demontering av täckkåpa på ASSA D4020 Montering av ändgavel 76
77 ASSA D41 Montering av arm på dörrstängaren 1. Räfflad axel 2. Arm 3. M5 X 16 maskinskruvar 4. Låsbricka för axel 5. M5 X 16 maskinskruvar (Se respektive punkt i figur till höger) Obs! Dra åt skruvarna 3 och 5 ordentligt när installationen är klar. Förspänning av dörrstängarens fjäder När dörrstängaren är monterad på karmen på gångjärnssidan eller på dörrbladet på anslagssidan, görs förspänning av fjädern genom att trycka armen som visas i Fig. 1. Fig. 1 MIN 10 mm MAX 70 mm När dörrstängaren är monterad på dörrbladet på gångjärnssidan eller på karmen på anslagssidan, görs förspänning av fjädern genom att trycka armen som visas i Fig. 2. Fig. 2 Montering av armen på glidkloss Skruven sitter fast i glidklossen. Skruva fast den i armen med hjälp av en M5 Insexnyckel motsols. Lossa Dra åt 77
78 ASSA D41 Montering med glidskena ASSA D4020 Montering av dörrstängaren på gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 160º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Max Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. MIN 10 mm MAX 70 mm Justering av dörrstängare 5 mm Karm Karmdjup: Nivåskillnad max. 10 mm Max. 10 mm Kraften ökar mot + riktningen Dörrblad C = Stängningshastighet L = Tillslagshastighet Max. öppningsvinkel
79 ASSA D41 Montering med glidskena ASSA D4020 Montering av dörrstängaren på karm gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 160º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Förspänning av fjäder Förspänning av fjädern görs genom att trycka armen som visas i Fig. till höger. Karm Karmdjup: Nivåskillnad max. 3 mm Max. 3 mm Dörrblad Max. öppningsvinkel
80 ASSA D41 Montering med glidskena ASSA D4020 Montering av dörrstängaren på karm anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge ca 120º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas). Öppningsdämpare ASSA D4023 och öppningsbroms bör användas Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i figuren till höger. MIN 10 mm MAX 70 mm Karm Karmdjup: Nivåskillnad max. 60 mm Max. 60 mm Dörrblad 80 Max. öppningsvinkel 120
81 ASSA D41 Montering med glidskena ASSA D4020 Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge ca 120º öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta ASSA D3030 kan användas) Öppningsdämpare ASSA D4023 och öppningsbroms bör användas Förspänning av dörrstängarens fjäder Förspänning av fjädern görs genom att trycka armen som visas i Fig. till höger. Karm Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Dörrblad Max. öppningsvinkel
82 ASSA DC335 Specifikationer - DC Kuggstångsstängare invändiga/utvändiga dörrar - Vikt max 100 kg (60 kg med glidskena) - Dörrbladsbredd max mm (950 mm) 2. Montering på karm eller dörrblad 3. Max öppningsvinkel beroende på dörrkonstruktion och val av montering 4. Dörrstängarhus i aluminium 5. Justerbar stängningskraft - Med standardarm, klass Med glidskena, klass Justerbar stängningshastighet, C 7. Justerbart tillslag, L 8. Justerbar öppningsbroms, B (standard) Klassificering av ASSA dörrstängare DC335 efter EN 1154 (se sid 7) Förpackningen innehåller: 1 st dörrstängarhus + borrmall/monteringsanvisning 1 st täckkåpa + logotype 1 st räfflad axel 1 st låshylsa för axel 1 st M6 x 16 maskinskruvar 4 st M5 x 45 plåtskruvar 4 st 4,8 x 70 plåtskruvar Dörrstängare DC335 kan användas i kombination med arm ASSA D3010, ASSA D3011, ASSA D3012, ASSA D3013 och ASSA D x (M5 x 45 Poz 2) 4 x (4,8 x 70 Poz 2) Installation 1. Välj monteringsmetod/studera monteringsexemplen till höger. OBS! Det är viktigt att dörrstängarhuset vänds åt rätt håll vid de olika monteringsmetoderna. Studera borrmallen noga! 2. Använd borrmallen, borra och gänga upp hålen om det krävs för de medförda skruvarna. 3. Ta bort täckkåpan som beskrivs i figur 4, se sid. 27 och montera dörrstängaren. 4. Montera armen och spänn fjädern, se sid Ställ in stängningskraften med justeringsmuttern (se figur sid. 79) i överenstämmelse med dörrvikten (se tabellen på sid. 5). 6. Ställ in stängningshastigheten med justeringsventilen (ex. 5 sek från 90 ) se sid Ställ in tillslag med justeringsventilen, se sid Ställ in öppningsbroms med justeringsventil, B. 9. Kontrollera dörrstängarens slagriktning. Sätt på logotyp och täckbricka på täckkåpan och montera enl. figur 4, se sid. 84. Gångjärnssida med glidskena Anslagssida med glidskena Anslagssida med glidskena upp/ner Gångjärnssida med standardarm Anslagssida med standardarm och parallellarmsfäste Anslagssida med standardarm upp/ner 82 Gångjärnssida med glidskena upp/ner
83 ASSA DC335 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3013 och ASSA D Fäst den räfflade axeln med skruv 1 på armen innan den sätts i dörrstängaren. 2. Med axeln monterad sätts sedan armen in i dörrstängaren med 11 förspänning. 3. Ett hack på axeln motsvarar 11 på armen, se sid Skruv 2 låser axeln i rätt höjd med hjälp av låsbrickan (Höjden på axeln kan justeras från 0 14 mm). 5. Justera armens längd och vinkel som visas på sid Standardarm ASSA D3010 kan delas för enklare justering. Räfflad axel Skruv 2 Låshylsa Arm Skruv 1 Uppställningsarm ASSA D3012 Montering som för standardarm ASSA D3010. Höjdjustering görs med räfflad axel. Justering av uppställningsvinkel: beroende på stängningskraft. 1. För dörren i önskad position och dra fast skruv 1 ordentligt. OBS! Tryck försiktigt och prova funktionen. 2. Uppställningsfunktionen sätts på och av genom att skjuta knappen 2 fram och tillbaka. 3. OBS! Får ej användas på branddörr. Täckkåpa Demontering: se illustration till höger. Pressa, vrid och dra ut täckkåpan Sätt på logotypen Figur 4 Tryck täckbrickan på plats i täckkåpan Demontering av arm ASSA D3010 Längdjustering Insexsnyckel 83
84 ASSA DC335 Montering med armsystem ASSA D3010, ASSA D3011 och ASSA D3012 Montering av dörrstängaren på dörr gångjärnssida Montagemåtten som visas i Fig.en till höger ger i normala fall 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figurens punkt b (11-0 från en vinkelrät linje på dörrstängaren = 1 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen i den ställning som visas i punkt c. OBS! Förspänning av dörrstängaren fjäder påverkar funktionens inslagspunkt. Till exempel, vid 0 som EN1 börjar öppnings bromsen att verka först när öppningsvinkeln överstiger 90. Även tillslagsfunktionens start punkt påverkas av olika förspänning. d. Karm Karmdjup: max. Nivåskillnad 15 mm max. 15 mm Dörrblad 84 Max. öppningsvinkel 180
85 ASSA DC335 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012 och ASSA D3014 Max. karmdjup 100/70/200 mm Montering av dörrstängaren på karm anslagssida Höjdjustering (0 14 mm) med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas) Förspänning av dörrstängarens fjäder 1. EN 3-5: Montera armen som visas i figuren till höger punkt 1 (11-22 från en vinkelrät linje på dörrstängaren = 1-2 hack på axeln). 2. EN 2-5: Montera armen vinkelrätt på dörrstängaren som visas i figuren till höger punkt 2. Öppningsbromsen används först vid Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt 3. EN 2-5 EN 3-5 OBS! Max karmdjup 100/70/200 mm. Karm Karmdjup: Nivåskillnad ASSA D mm ASSA Max. D mm mm ASSA för D3012 D3010, 0-70 D3011 mm ASSA D mm ASSA Max. D mm 0-70 mm för D3012 Dörrblad Max. öppningsvinkel
86 ASSA DC335 Montering med armsystem ASSA D3010, ASSA D3011, ASSA D3012 och ASSA D3014 Montering av dörrstängaren på anslagssida - med parallellarmsplatta OBS! Användning av parallellarmsplatta reducerar stängningskraften klass 1. Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas). 190 Förspänning av dörrstängarens fjäder Förspänn dörrstängarens fjäder från 22 till 33 mot dörrstängaren. (Vid 22 uppnås styrka 1, men öppningsbromsen verkar då först vid 90 ) OBS! Max karmdjup 45 mm. Karm Karmdjup: Nivåskillnad max. max mm mm Dörrblad Max. öppningsvinkel
87 ASSA DC335 Montering med glidskena ASSA D4020 Montering av dörrstängaren på dörr gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 84. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas). 190 Max Förspänning av dörrstängarens fjäder 1. Montera armen som visas i Fig.en, punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen i glidklossen 44-55º 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 18 mm Max. 18 mm Dörrblad Max. öppningsvinkel
88 ASSA DC335 Montering med glidskena ASSA D4020 Montering av dörrstängaren på karm gångjärnssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 84. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. De här montagemåtten kommer i normala fall att ge 180 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt º 4. Fäst armen i glidklossen 3.Tryck armen till glidklossen 1. Skruva fast armen på axeln 2. Montera armen i denna vinkel Karm Karmdjup: Nivåskillnad max. 60 mm Max. 60 mm Dörrblad 88 Max. öppningsvinkel 130
89 ASSA DC335 Montering med glidskena ASSA D4020 Montering av dörrstängaren på dörr anslagssida Höjdjustering med den räfflade axeln. Skruva åt låsbrickan efter justering, se sid. 84. OBS! Användning av glidskena reducerar stängningskraften 2 klasser. Montagemåtten kommer i normala fall att ge 130 öppningsvinkel, beroende på dörrkonstruktionen. (Montageplatta DC130 kan användas) Förspänning av dörrstängarens fjäder 1. Montera armen som visas i figuren punkt 2 (44-55 från en vinkelrät linje på dörrstängaren = 4-5 hack på axeln). 2. Förspänn dörrstängarens fjäder genom att trycka armen som visas i punkt Skruva fast armen på axeln 44-55º 2. Montera armen i denna vinkel 3. Tryck armen till glidklossen Ett hack på axeln motsvarar 11 på armen 4. Fäst armen i glidklossen OBS! Dörrkonstruktionen kan begränsa max. karmdjup. Karm Karmdjup: Nivåskillnad max. 25 mm Max. 25 mm Dörrblad Max. öppningsvinkel
90 ASSA DC335 Justering av dörrstängare 1. Välj dörrstängarstyrka från tabellen på sid. 5. Användning av parallellarmsplatta och glidskena reducerar strykan. 2. Justera dörrstängarkraften efter storleken på dörrblad med en 16 mm mutter på änden av dörrstängaren, se figur till höger. Totalt 13 varv från minimum till maximum, dvs. ca. 4 vridmoment per styrka från EN 3-5. (Levereras med inställningen till ca. styrka 3). 3. Stängningshastigheten, C, justeras normalt precis så att det dröjer 5 sekunder innan dörren låses då den släpps från 90º. 4. Justera tillslagshastigheten, L, så att låsfunktionen är korrekt när dörren släpps från ca 30º. 5. Justera eventuellt öppningsbromsen, B. Kraften ökar mot + riktningen Justering max. 13 varv (Fast nyckel 16 mm) Viktigt! 1. Dörrstängaren får endast användas för sitt ursprungliga ändamål. 2. Ta inte isär dörrstängaren. Den innehåller en kraftigt spänd fjäder. 3. Justeringsventilerna får inte skruvas så långt att de når över dörrstängarens ovansida, eftersom detta kan medföra att olja kan läcka/spruta ut. 4. Var försiktig och håll inte fingrarna mellan karm och dörrblad. 5. Var försiktig när du tar loss armen från dörrstängaren. I normalställning hålls armen spänd med en kraftigt spänd fjäder. Tillslagshastighet, L Stängningshastighet, C Hastigheten ökar mot + riktningen Öppningsbroms, B Öppningsbromsen ökar mot + riktningen 90
91 Anteckningar
92 ASSA AB P.O. Box 371 SE Eskilstuna Sweden phone +46 (0) fax +46 (0) ASSA ABLOY, the global leader in door opening solutions, dedicated to satisfying enduser needs for security, safety and convenience. M Customer support: phone intl phone nat fax +46 (0)
Produktinformation och föreskriftsenlig användning
DÖRRSTÄNGARE Produktinformation och föreskriftsenlig användning Dörrstängare är till för att skydda dörrkonstruktionen och för att stänga slagdörrar efter manuellt öppnande. Stängningsprocessen som är
Läs merEM Entrematic dörrstängare Säkerhet och bekvämlighet
EM Entrematic dörrstängare Säkerhet och bekvämlighet www.ementrematic.com Dörrstängare är en ingående del i många kommersiella och halvkommersiella entréer. Dörrstängarnas självstängningsfunktion ger förbättrad
Läs merGlidskenedörrstängare TS 93 DORMA. i Contur Design
Glidskenedörrstängare DORMA TS 93 i Contur Design reddot design award winner 2005 Glidskenedörrstängarsystemet Glidskenedörrstängare -system TS 93 G-SR-EMR Mångsidig och elegant Glidskenedörrstängarsystemet
Läs merDörrstängare i alla lägen. The global leader in door opening solutions.
Dörrstängare i alla lägen The global leader in door opening solutions. Dörrstängare från ASSA ABLOY ASSA ABLOY dörrstängare skyddar dörrkonstruktionen genom att kontrollera dörrens öppnings- och stängningsfunktion.
Läs merDörrstängare med glidskena för dold inbyggnad ITS 96 DORMA. 1. Korrektur
Dörrstängare med glidskena för dold inbyggnad DORMA ITS 96 1. Korrektur 15-04-03 DORMA ITS 96 Dolt dörrstängarsystem med glidskena DORMA ITS 96 Skönhet utan kompromisser Med glidskenedörrstängare DORMA
Läs merTS 93 Montage och justering
Mntage ch justering Sidan:21 Mntering av TS 93B på gångjärnssidan max. 16 Mntering av TS 93 B: Mntering på gångjärnssidan, dörrstängare på dörrbladet, glidskenan på karmen. EN 2-5 max. 1250 mm EN 5-7 max.
Läs merBesam dörrstängare. Säkerhet och användarvänlighet. ASSA ABLOY, the global leader in door opening solutions
Besam dörrstängare Säkerhet och användarvänlighet ASSA ABLOY, the global leader in door opening solutions Högkvalitativ dörrstängare Valbar dörrstängarstorlek 2/3/4 Justerbar dörrstängarstorlek 2-4 Justerbar
Läs merFriswing glidskenedörrstängare TS 99 DORMA. i Contur Design
Friswing glidskenedörrstängare DOA TS 99 i Contur Design reddot design award winner 200 DOA TS 99 Friswing glidskenedörrstängare För brand- och rökavskiljande dörrar. DOA TS 99 FL är en dörrstängare med
Läs merGEZE DÖRRTEKNIK. GEZE Ts rökventilation
GEZE GEZE Ts 5000 Dörrstängare med glidskena DØRTEKNIK Automatiska AUTOMATISKE GLASSYSTEMER Glassystem VENTILATION Komfort- och OG Säkerhetsteknik SIKKERHEDSTEKNIK dörrsystem rökventilation Bewegung mit
Läs merInnehåll. ASSA Entré designval Nyheter Dörrstängare Dörrhandtag Behör Yale Doorman kampanj 2018 Dags att utbilda sig Säljteamet som jobbar för dig
