1 Glidskenedörrstängare DORMA TS 92 i Contur Design reddot design award winner 2005

2 DORMA TS 92 Glidskenedörrstängare Universell dörrstängare för innerdörrar DORMA TS 92 är en modern dörrstängare för standarddörrar som baseras på och har utvecklats för att komplettera det kända dörrstängarsystemet TS 93. Fördelar punkt för punkt För handeln 2 Enkel lagerhållning genom separat förpackning av stängare och glidskenor. För montören 2 Samma hålbild för både vänster- och högerdörrar. 2 Enkel inställning av funktioner. Den anpassar sig till praktiskt taget varje dörr och varje omgivning genom sina monteringsmöjligheter och sin design. Certifierad enligt ISO För planeraren 2 Modern Contur-design. 2 Kompakt och låg konstruktion. 2 Stort färgurval. För användaren 2 Tilltalande, ekonomiskt och tekniskt. 2 Inget utstickande armsystem. 2 Lättpasserad med helkontrollerad stängning. Data TS 92 B/G1) Steglöst inställbar stängningskraft storlek EN 2 4 Vanliga dörrar 2) 1100 mm 2 Ytterdörrar som öppnas utåt 2) För branddörrar 2) 1100 mm 2 Samma utförande för både vänster- och högerdörrar 2 Armsystem glidskena 2 Stängningshastigheten kan ställas in steglöst genom två inbördes oberoende ventiler Öppningsbroms Stängningsfördröjning Uppställning " Vikt (kg) ca 2,0 Mått i mm längd 281 djup 47 höjd 65 Dörrstängaren testad enligt EN märkning för byggprodukter 2 2 ja nej " tillval 1) B = Dörrstängarhus monteras på dörrbladet på gångjärnsidan eller på karmen på anslagssidan. G = Dörrstängarhus monteras på dörrbladet på anslagssidan eller på karmen på gångjärnsidan. 2) För särskilt tunga dörrar och för dörrar som måste stänga mot vindtryck rekommenderas DORMA TS 93. DORMA TS 92, Styrka EN

För montören 2 Samma hålbild för både vänster- och högerdörrar. 2 Enkel inställning av funktioner.

3 DORMA TS 92 Standardoch extrafunktioner DORMA TS 92 B/G EN 4 EN Steglös inställning av stängningshastigheten mellan Steglös inställning av stängningshastigheten mellan Steglös inställning av stängningskraft 4 Uppställningsområde (extra tillbehör) 5 Öppningsdämpare (extra tillbehör) Nm Dörrstängarens speciella kamskiveteknik ger ett snabbt fallande öppningsmotstånd med hög komfort och säker stängningskraft. Diagram (Exempel: Maximal förspänning, d v s stängningskraft storlek EN 4). Dörrar som försetts med TS 92 är lättpasserade tack vare att öppningsmotståndet omedelbart reduceras till ett minimum och stänger säkert genom den stigande stängningskraften. Öppningsmotstånd Stängningskraft 3

speciella kamskiveteknik ger ett snabbt fallande öppningsmotstånd med hög komfort och säker stängningskraft. Diagram (Exempel: Maximal förspänning, d v s stängningskraft storlek EN 4).

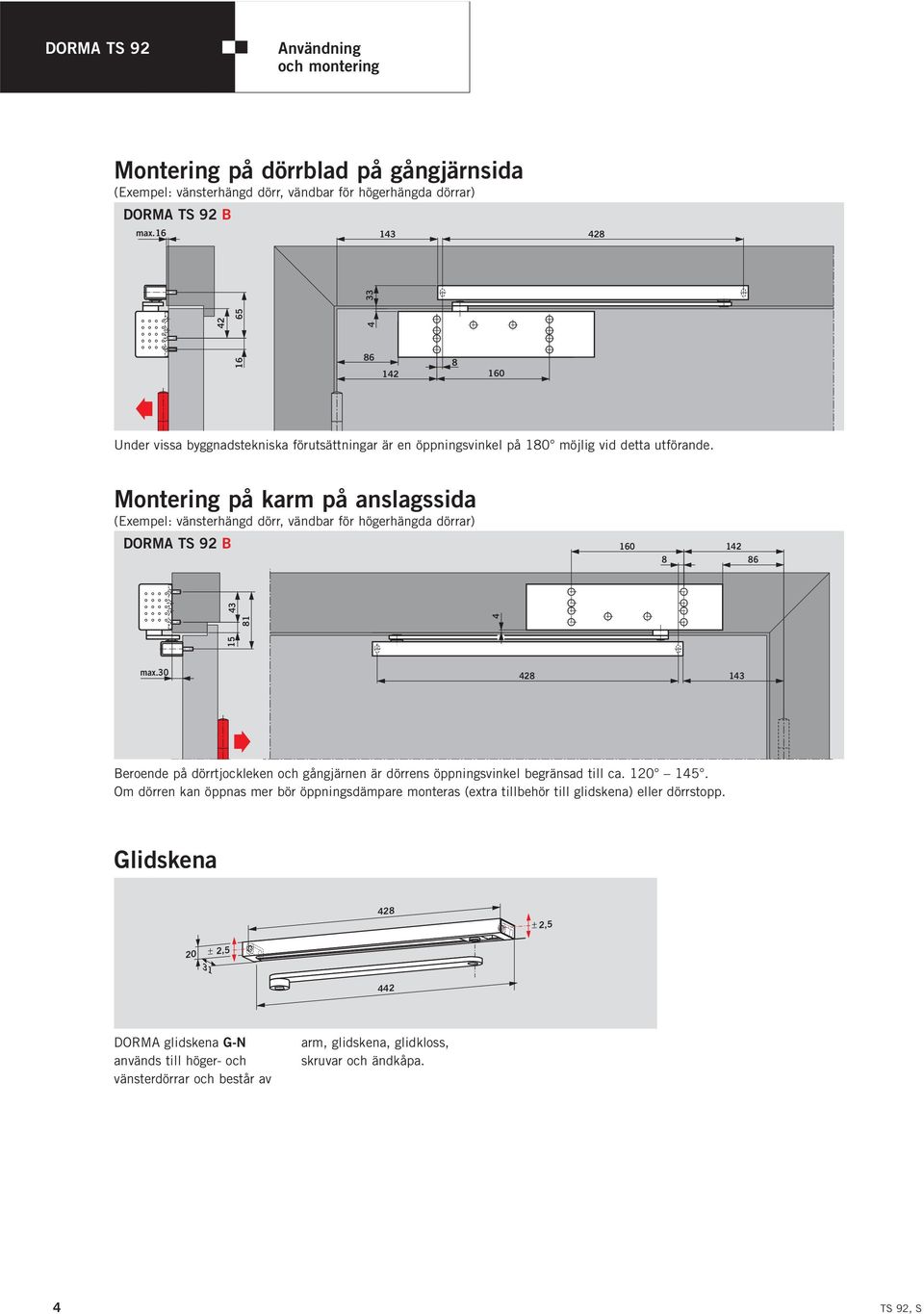

4 DORMA TS 92 Användning och montering Montering på dörrblad på gångjärnsida (Exempel: vänsterhängd dörr, vändbar för högerhängda dörrar) DORMA TS 92 B max Under vissa byggnadstekniska förutsättningar är en öppningsvinkel på 180 möjlig vid detta utförande. Montering på karm på anslagssida (Exempel: vänsterhängd dörr, vändbar för högerhängda dörrar) DORMA TS 92 B max Beroende på dörrtjockleken och gångjärnen är dörrens öppningsvinkel begränsad till ca Om dörren kan öppnas mer bör öppningsdämpare monteras (extra tillbehör till glidskena) eller dörrstopp. Glidskena ± 2, ± 2,5 442 DORMA glidskena G-N används till höger- och vänsterdörrar och består av arm, glidskena, glidkloss, skruvar och ändkåpa. 4

Montering på karm på anslagssida (Exempel: vänsterhängd dörr, vändbar för högerhängda dörrar) DORMA TS 92 B max.

5 Montering på dörrblad på anslagssida (Exempel: vänsterhängd dörr, vändbar för högerhängda dörrar) DORMA TS 92 G max Beroende på dörrtjockleken och gångjärnen är dörrens öppningsvinkel begränsad till ca Om dörren kan öppnas mer bör öppningsdämpare monteras (extra tillbehör till glidskena) eller dörrstopp. Montering på karm på gångjärnsida (Exempel: vänsterhängd dörr, vändbar för högerhängda dörrar) DORMA TS 92 G max Under vissa byggnadstekniska förutsättningar är en öppningsvinkel på 180 möjlig vid detta utförande. Uppställningsenhet 150 DORMA RF (extra tillbehör, monteras i glidskenan) ställs in för uppställning av dörren (ej branddörrar) mellan ca. 75 och 150. Används till höger- och vänsterdörrar. Dörren öppnas och ställs automatiskt i öppet läge. Hållkraften ställs in efter dörrbredden. Funktionen kan med ett enkelt grepp från- eller tillkopplas. 75 Uppställningsområde (extra tillbehör) Öppningsdämpare DORMA öppningsdämpare (extra tillbehör monteras i glidskenan). Inställningsbar mellan ca. 80 och 120. Används vid lättare belastning i stället för dörrstopp. Vid kraftig belastning vid öppning används dörrstopp! maks Öppningsdämping (extra tillbehör) 5

Om dörren kan öppnas mer bör öppningsdämpare monteras (extra tillbehör till glidskena) eller dörrstopp.

6 DORMA TS 92 Tillbehör 5, Ø 5, Vinkelkonsol för glidskena För montering av glidskena vid djup karm på dörrens anslagssida. min Monteringsplatta 30 mm till G-N För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt , Monteringsplatta 40 mm till G-N För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt max Montageplatta till helglasdörr för TS 92 För montering (eftermontering) av dörrstängare på härdade glasdörrar. Kräver ingen bearbetning. 6

28 442 5,5 5 10 20 33 40 23 16 54 Monteringsplatta 40 mm till G-N För montering av glidskenan på dörrkarmar när direktmontage inte är möjligt.

7 Produktsammansättning och tillbehör Dörrstängare Dörrstängare Montage- Vinkel- Öppnings- RF-uppställ- TS 92 B TS 92 G platta konsol dämpare ningsenhet till G-N till G-N till G-N till G-N 30 mm Styrka EN 2 4 Styrka EN xx 40 mm y420201xx y420301xx xx xx Glideskena G-N y y # # # # xx xx xx X Montageplatta för helglasdörrar till TS 92 # # xx Beställningsnummer: y = Dörrstängarhus separat X = Glidskena separat # = Tillbehör Färg x x silver 01 vit (RAL 9010) 10 vit (RAL 9016) 11 TS 92 kan också fås i designutgåva: Rostfritt stål Design-look 04 Mässingpolerat Design-look 05 Beskrivelse TS 92 B/G Dörrstängare TS 92 med kamskiveteknik och glidskena. Steglös inställning mellan styrka EN 2 4. Testad enligt standard SS EN Utförande Y TS 92 B Y TS 92 G Tillbehör Y Uppställningsenhet Y Öppningsbegränsare Y Montageplatta till G-N Y Vinkelkonsol till G-N Y Montageplatta för helglasdörrar Färg Y silver Y vit (som RAL 9010) Y vit (som RAL 9016) Y Rostfritt stål Design-look Y Mässingpolerat Design-look Y Specialfärg på begäran (NCS/RAL) Fabrikat DORMA TS 92 B DORMA TS 92 G 7

Beställningsnummer: y = Dörrstängarhus separat X = Glidskena separat # = Tillbehör Färg x x silver 01 vit (RAL 9010) 10 vit (RAL 9016) 11 TS 92 kan också fås i designutgåva: Rostfritt stål

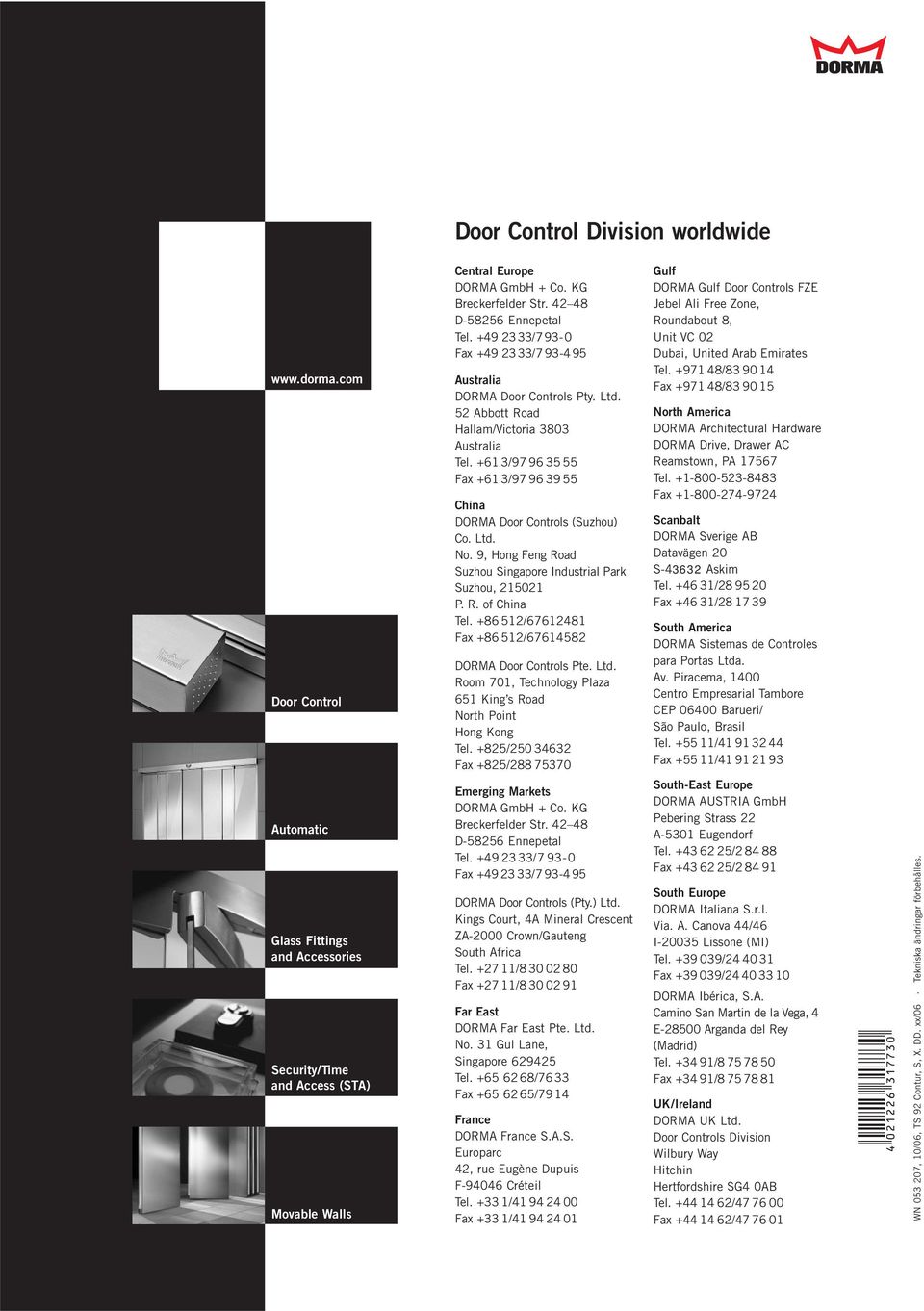

8 Door Control Division worldwide Door Control Automatic Glass Fittings and Accessories Security/Time and Access (STA) Movable Walls Central Europe DORMA GmbH + Co. KG Breckerfelder Str D Ennepetal Tel /793-0 Fax / Australia DORMA Door Controls Pty. Ltd. 52 Abbott Road Hallam/Victoria 3803 Australia Tel / Fax +61 3/ China DORMA Door Controls (Suzhou) Co. Ltd. No. 9, Hong Feng Road Suzhou Singapore Industrial Park Suzhou, P. R. of China Tel / Fax / DORMA Door Controls Pte. Ltd. Room 701, Technology Plaza 651 King s Road North Point Hong Kong Tel. +825/ Fax +825/ Emerging Markets DORMA GmbH + Co. KG Breckerfelder Str D Ennepetal Tel /793-0 Fax / DORMA Door Controls (Pty.) Ltd. Kings Court, 4A Mineral Crescent ZA-2000 Crown/Gauteng South Africa Tel / Fax / Far East DORMA Far East Pte. Ltd. No. 31 Gul Lane, Singapore Tel /76 33 Fax /79 14 France DORMA France S.A.S. Europarc 42, rue Eugène Dupuis F Créteil Tel / Fax +33 1/ Gulf DORMA Gulf Door Controls FZE Jebel Ali Free Zone, Roundabout 8, Unit VC 02 Dubai, United Arab Emirates Tel / Fax / North America DORMA Architectural Hardware DORMA Drive, Drawer AC Reamstown, PA Tel Fax Scanbalt DORMA Sverige AB Datavägen 20 S Askim Tel / Fax / South America DORMA Sistemas de Controles para Portas Ltda. Av. Piracema, 1400 Centro Empresarial Tambore CEP Barueri/ São Paulo, Brasil Tel / Fax / South-East Europe DORMA AUSTRIA GmbH Pebering Strass 22 A-5301 Eugendorf Tel / Fax / South Europe DORMA Italiana S.r.l. Via. A. Canova 44/46 I Lissone (MI) Tel / Fax / DORMA Ibérica, S.A. Camino San Martin de la Vega, 4 E Arganda del Rey (Madrid) Tel / Fax / UK/Ireland DORMA UK Ltd. Door Controls Division Wilbury Way Hitchin Hertfordshire SG4 0AB Tel / Fax / WN , 10/06, TS 92 Contur, S, X. DD. xx/06 Tekniska ändringar förbehålles.

+61 3/97 963555 Fax +61 3/97963955 China DORMA Door Controls (Suzhou) Co. Ltd. No. 9, Hong Feng Road Suzhou Singapore Industrial Park Suzhou, 215021 P. R. of China Tel.
