1 PORTEO Monteringsanvisning

2 Innehåll i förpackningen A a) 1x 2x 2x 1x 1x b) 1x 2x 2x 2x a) b) Använd medföljande verktyg för att justera vridpotentiometrar Monteringsplatta Drivenhet Ändkåpa Ändkåpa Axeltäckkåpa, översida Axeltäckkåpa, undersida Nätkabel Kåpa DORMA Logo A Skruv för arm till glidskena Skruv för arm till drivenhet Glidskena Kåpa till glidskena Fästmaterial a) Drivenhet/mont.-platta b) Glidskena Förvaringsplats för verktyg Dokumentation (utan illustrationer) - Installationsritningar - Utökad dokumentation - Monteringsmall - 60 vinkelmall mm mall 10 Arm till glidskena (justering potentiometrar) PORTEO dörrassistent levereras med nätkabel som kan pluggas direkt in i enheten. Driftspänning (20/115 V AC ± 10%, 50/60 Hz, 65 VA, IP 20) Sid 2

3 Standard igångkörning Förutsättningar - PORTEO dörrassistent installerad på dörrpartiet - Dörren kan lätt öppnas och stängas för hand. - Utför alla punkterna i standard igångkörning i rätt ordningsföljd.. - En (visuell) bekräftelse ges med den gröna lysdioden. - Du kan när som helst avbryta igångkörningen för att börja om på nytt genom att bara slå av strömmen. De lagrade inställningarna blir överskrivna vid en ny igångkörning. Tillvägagångssättet beskriver en igångkörning enligt standard inställning". Tillbehör som elslutbleck (motorlås) och sensorer injusteras efter en lyckad igångkörning. Standard igångkörning 1 Stäng dörren. Plugga in nätkabeln.(2 x 0,75) 0 2 Sätt strömbrytaren i läge "0FF". Sätt programväljaren i läge "0" (Avstängd) 0N 0FF 0FF I 0 II Sid

4 Standard igångkörning Bestäm gångriktning: - Öppna dörren cirka Bestäm gångriktning: - Håll in serviceknappen och slå på strömbrytaren. Fortsätt hålla in serviceknappen i ca. 8 sek. tills dörren börjar röra sig. Släpp då serviceknappen Den gröna lysdioden börjar nu att blinka. Dörrassistenten finner nu gångriktningen och går till stängt läge. 0N 0FF Serviceknapp LED 5 Bestäm öppningsvinkel: - Öppna dörren till önskad öppningsvinkel Den gröna lysdioden blinkar. - tryck en gång på serviceknappen. Den gröna lysdioden lyser konstant i tre sekunder innan den börjar blinka på nytt.. 6 PORTEO n programmerar nu in öppningsvinkeln Dörren går till stängt läge. Den gröna lysdioden lyser nu konstant max. 110 Efter att standard igångkörning är gjord så är PORTEO dörrassistent klar för användning Nu kan individuella inställningar som öppningshastighet, öppethållandetid, tillbehör som elslutbleck m.m. justeras, se inställningar sid 9 och 10. Sid 4

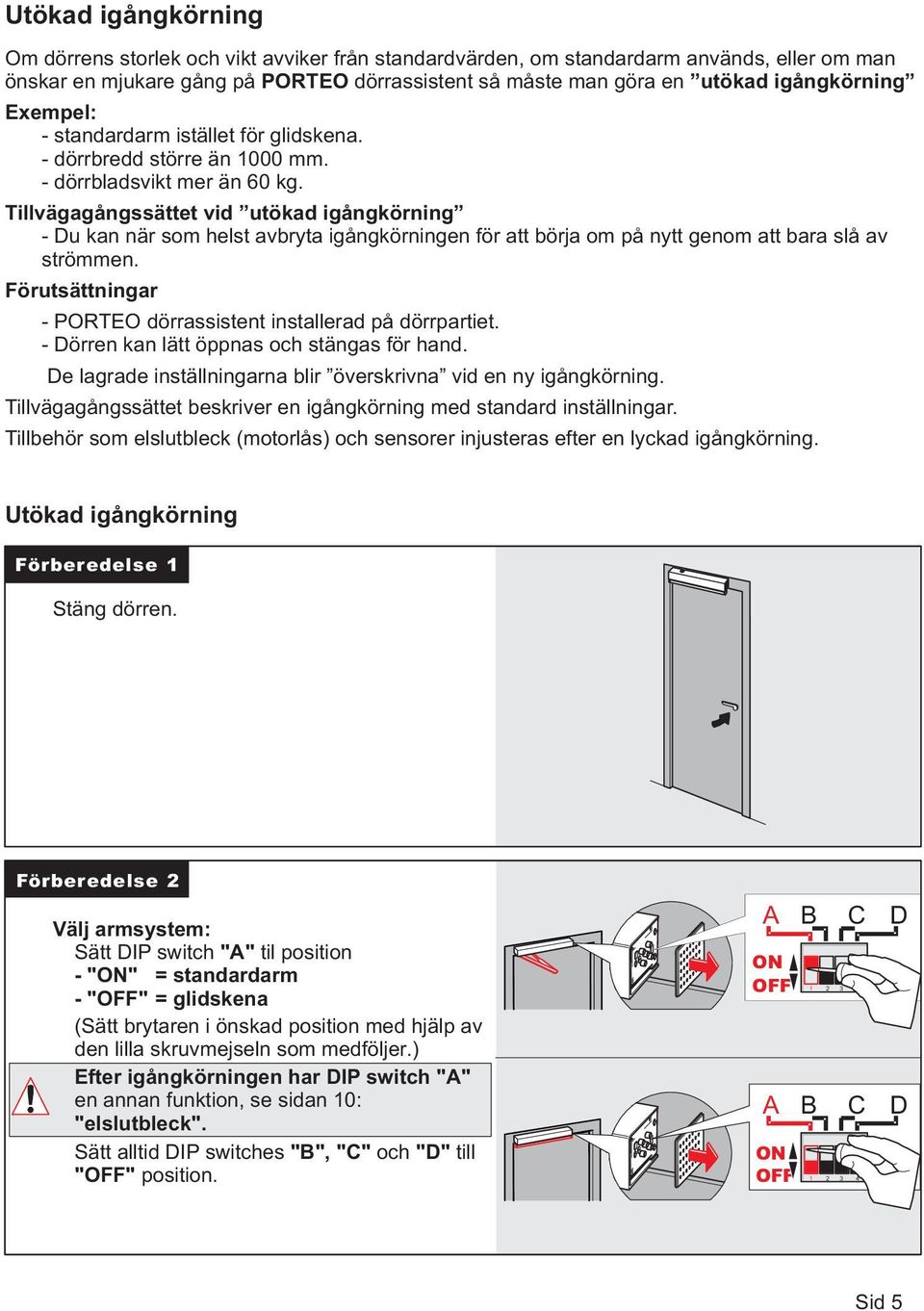

5 Utökad igångkörning Om dörrens storlek och vikt avviker från standardvärden, om standardarm används, eller om man önskar en mjukare gång på PORTEO dörrassistent så måste man göra en utökad igångkörning Exempel: - standardarm istället för glidskena. - dörrbredd större än 1000 mm. - dörrbladsvikt mer än 60 kg. Tillvägagångssättet vid utökad igångkörning - Du kan när som helst avbryta igångkörningen för att börja om på nytt genom att bara slå av strömmen. Förutsättningar - PORTEO dörrassistent installerad på dörrpartiet. - Dörren kan lätt öppnas och stängas för hand. De lagrade inställningarna blir överskrivna vid en ny igångkörning. Tillvägagångssättet beskriver en igångkörning med standard inställningar. Tillbehör som elslutbleck (motorlås) och sensorer injusteras efter en lyckad igångkörning. Utökad igångkörning Förberedelse 1 Stäng dörren. Förberedelse 2 Välj armsystem: Sätt DIP switch "A" til position - "" = standardarm - "OFF" = glidskena (Sätt brytaren i önskad position med hjälp av den lilla skruvmejseln som medföljer.) Efter igångkörningen har DIP switch "A" en annan funktion, se sidan 10: "elslutbleck". Sätt alltid DIP switches "B", "C" och "D" till "OFF" position. 50 A B C D OFF A B C D OFF Sid 5

6 Utökad igångkörning 1 Plugga in nätkabeln. (2 x 0,75) 0 2 Sätt strömbrytaren i läge "0n". Sätt programväljaren i läge "0" (Avstängd) Den gröna lysdioden blinkar. 0FF 0N 0FF 0 I II Bestämm gångriktning: - Öppna dörren cirka 5. Den gröna lysdioden blinkar. Serviceknapp LED 5 Sid 6

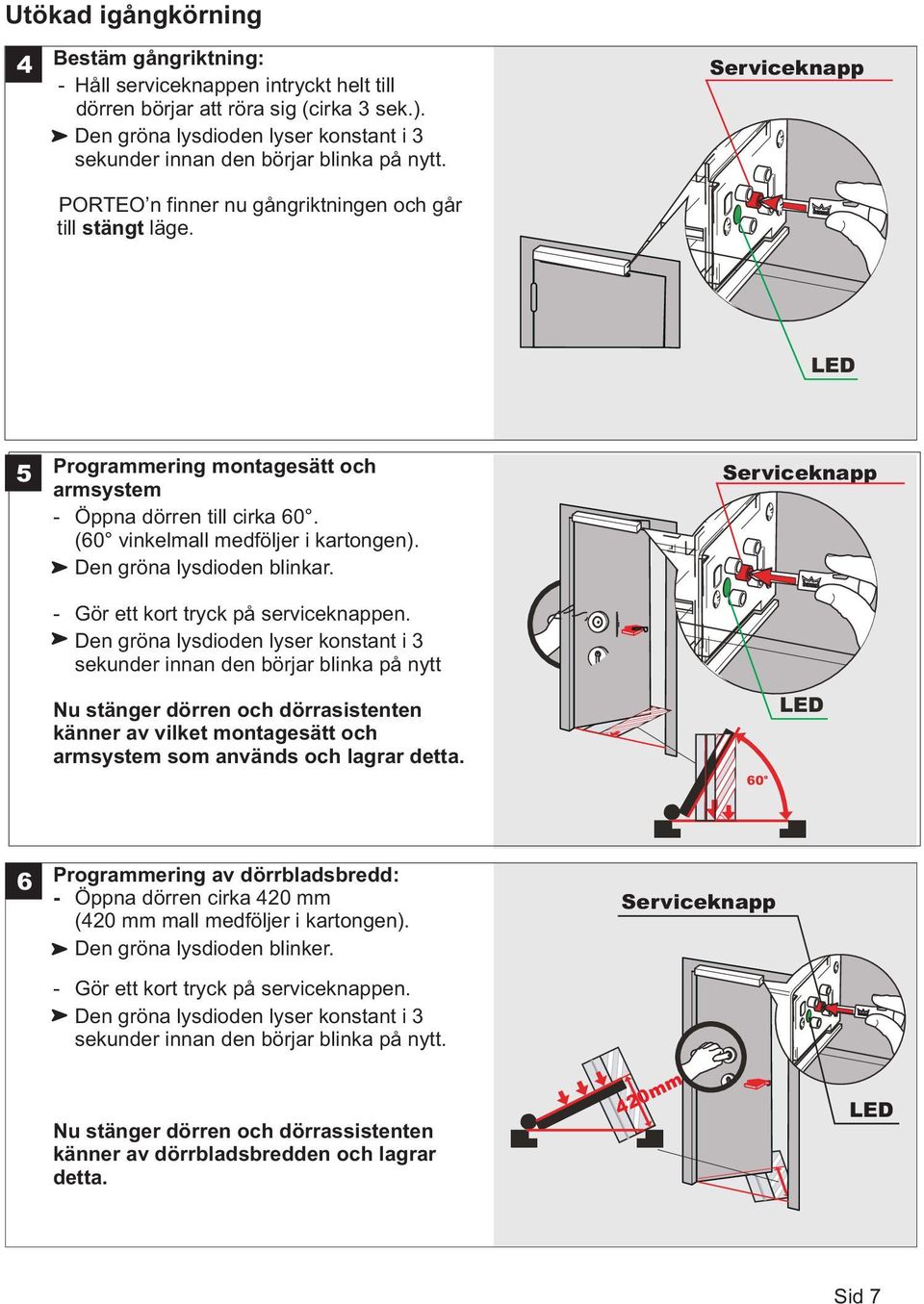

7 Utökad igångkörning 4 Bestäm gångriktning: - Håll serviceknappen intryckt helt till dörren börjar att röra sig (cirka sek.). Den gröna lysdioden lyser konstant i sekunder innan den börjar blinka på nytt. PORTEO n finner nu gångriktningen och går till stängt läge. Serviceknapp LED 5 Programmering montagesätt och armsystem - Öppna dörren till cirka 60. (60 vinkelmall medföljer i kartongen). Den gröna lysdioden blinkar. - Gör ett kort tryck på serviceknappen. Den gröna lysdioden lyser konstant i sekunder innan den börjar blinka på nytt Serviceknapp Nu stänger dörren och dörrasistenten känner av vilket montagesätt och armsystem som används och lagrar detta. 60 LED 6 Programmering av dörrbladsbredd: - Öppna dörren cirka 420 mm (420 mm mall medföljer i kartongen). Den gröna lysdioden blinker. - Gör ett kort tryck på serviceknappen. Den gröna lysdioden lyser konstant i sekunder innan den börjar blinka på nytt. Serviceknapp Nu stänger dörren och dörrassistenten känner av dörrbladsbredden och lagrar detta. 420mm LED Sid 7

8 Utökad igångkörning 7 Bestäm öppningsvinkel: - Öppna dörren till önskad "öppningsvinkel". - Gör ett kort tryck på serviceknappen. Den gröna lysdioden lyser konstant i sekunder innan den börjar blinka på nytt. Dörrassistenten programmerar nu in öppningsvinkeln. Serviceknapp LED max. 110 Efter 10 sekunder stänger dörren med kryphastighet. En automatiskt inlärning startar nu. Dörren utför nu en inlärningscykel som inte får avbrytas eller störas. 10 sek. Dörren går sedan till stängt läge. Den gröna lysdioden lyser nu konstant. 8 Efter att igångkörning och inlärningscykeln är utförd så är PORTEO dörrassistent klar för användning. Nu kan individuella inställningar som öppningshastighet, öppethållandetid, tillbehör som elslutbleck m.m. justeras, se inställningar sid 9 och 10.. Sid 8

9 r e t Inställningar d ol -open ti m Speed 2 1 H A B C D OFF Wallblanking Delayed opening 4 ce i v e S pushb u t o n PowerLess Position = Frisving = Hastighet = Öppethållandetid = Bortkoppling av sensorlister = Fördröjd öppning (elslutbleck & lås) = Serviceknapp = Lysdiod (LED, grön) A B C D OFF Använd den lilla skruvmejseln som medföljer till att justera potentiometrarna = DIP switch vid väggavkänning Speed PowerLess Position löpt ut. inställda öppethållandetiden Speed 10 sec. PowerLess Position 50 Sid 9

10 g Inställningar d -open ti H e - ol m ll a W blank in AB C D OFF Delayed opening ördröjning Justering av tillslagsfunktion och åtdragningsfunktion för minimering av listtryck på elslutbleck. När funktionen elektromekaniskt lås är aktiverad så aktiverar detta samtidigt tillslagsfunktionen och åtdragningsfunktionen (DIP switch A i läge ). DIP switch A i läge OFF = tillslagsfunktion och åtdragningsfunktion är inaktiverade. Sid 10

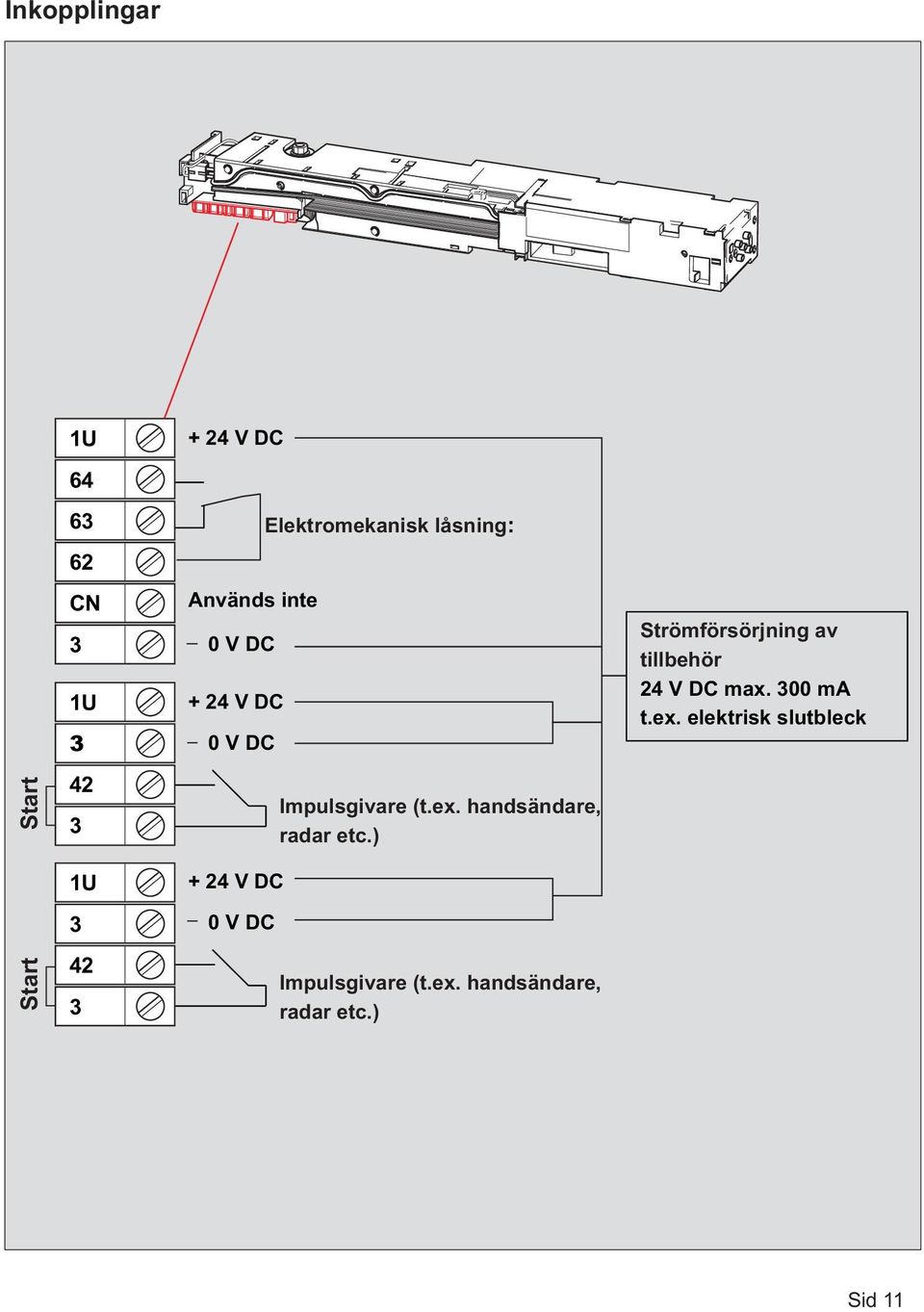

11 Inkopplingar Start Start 1U CN 1U 42 1U V DC Används inte 0 V DC 24 V DC 0 V DC 24 V DC 0 V DC Elektromekanisk låsning: Impulsgivare (t.ex. handsändare, radar etc.) Impulsgivare (t.ex. handsändare, radar etc.) Strömförsörjning av tillbehör 24 V DC max. 00 ma t.ex. elektrisk slutbleck Sid 11

12 Kopplingsexempel elslutbleck A B C D Dip-switch A i "" DIP switch "B", "C" och "D" ställs alltid i läge "OFF" Justera den fördröjda öppningen till önskat läge 0.2 sek. til sek. Elektriskt slutbleck (rättvänt) strömförsörjt från enheten, 24 V DC 1U CN Elektriskt slutbleck (omvänt) strömförsörjt från enheten, 24 V DC 1U CN Elektriskt slutbleck (rättvänt) med extern strömförsörjning 24V AC 1U CN Elektriskt slutbleck (omvänt) med extern strömförsörjning 24V AC 1U CN Strömförsörjning Strömförsörjning Sid 12

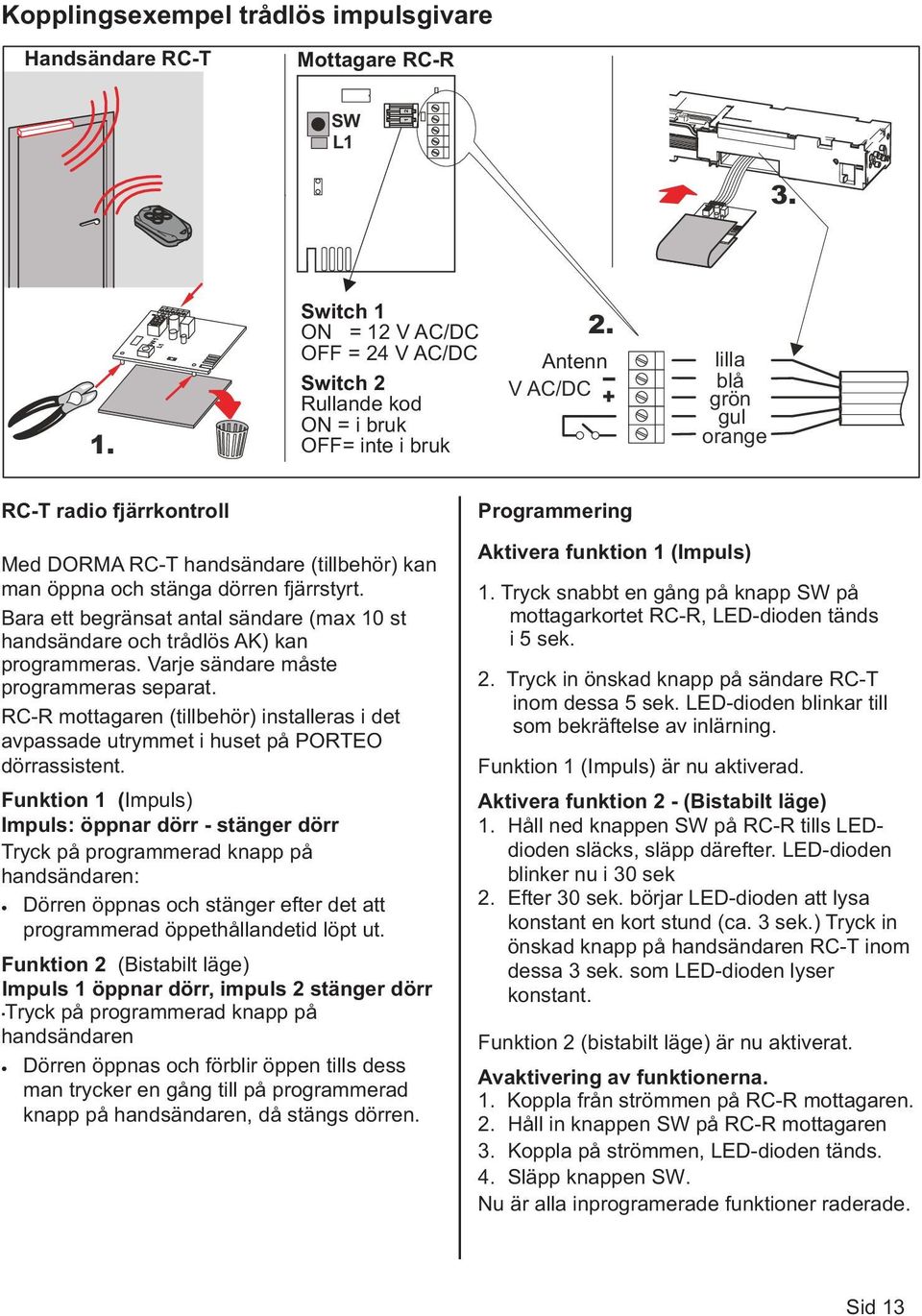

13 S W 1 L1 Kopplingsexempel trådlös impulsgivare Handsändare RC-T Mottagare RC-R SW L SW1 L1 Switch 1 = 12 V AC/DC OFF = 24 V AC/DC Switch 2 Rullande kod = i bruk OFF= inte i bruk 2. Antenn V AC/DC - lilla blå grön gul orange RC-T radio fjärrkontroll Med DORMA RC-T handsändare (tillbehör) kan man öppna och stänga dörren fjärrstyrt. Bara ett begränsat antal sändare (max 10 st handsändare och trådlös AK) kan programmeras. Varje sändare måste programmeras separat. RC-R mottagaren (tillbehör) installeras i det avpassade utrymmet i huset på PORTEO dörrassistent. Funktion 1 (Impuls) Impuls: öppnar dörr - stänger dörr Tryck på programmerad knapp på handsändaren: Dörren öppnas och stänger efter det att programmerad öppethållandetid löpt ut. Funktion 2 (Bistabilt läge) Impuls 1 öppnar dörr, impuls 2 stänger dörr Tryck på programmerad knapp på handsändaren Dörren öppnas och förblir öppen tills dess man trycker en gång till på programmerad knapp på handsändaren, då stängs dörren. Programmering Aktivera funktion 1 (Impuls) 1. Tryck snabbt en gång på knapp SW på mottagarkortet RC-R, LED-dioden tänds i 5 sek. 2. Tryck in önskad knapp på sändare RC-T inom dessa 5 sek. LED-dioden blinkar till som bekräftelse av inlärning. Funktion 1 (Impuls) är nu aktiverad. Aktivera funktion 2 - (Bistabilt läge) 1. Håll ned knappen SW på RC-R tills LEDdioden släcks, släpp därefter. LED-dioden blinker nu i 0 sek 2. Efter 0 sek. börjar LED-dioden att lysa konstant en kort stund (ca. sek.) Tryck in önskad knapp på handsändaren RC-T inom dessa sek. som LED-dioden lyser konstant. Funktion 2 (bistabilt läge) är nu aktiverat. Avaktivering av funktionerna. 1. Koppla från strömmen på RC-R mottagaren. 2. Håll in knappen SW på RC-R mottagaren. Koppla på strömmen, LED-dioden tänds. 4. Släpp knappen SW. Nu är alla inprogramerade funktioner raderade. Sid 1

14 00 Användning Användningssätt-funktioner 0FF 0N 0FF 0 0N 0 0 Strömbrytare OFF= Driftspänning frånkopplad = Driftspänning inkopplad Programväljare I = Automatik 0 = Avstängd II = Öppen dörr Strömbrytare i läge "" Programväljare i läge "0" (Avstängd) När programväljaren står i läge "0" : - De elektriska funktionerna i PORTEO dörrassistent är frånkopplade. - PORTEO dörrassistent har ingen funktion. Dörren kan användas manuellt. 0 0 Programväljare i läge "I" (Automatik) När programväljaren står i läge I" "Automatik" är öppning och stängning helt styrd av impulsgivare. - När det ges en startimpuls så öppnar dörren automatiskt och stänger automatiskt efter att öppethållandetiden löpt ut. (5 sek. till 0 sek.). OBS! Om det ges en ny öppningsimpuls innan öppethållandetiden löpt ut (när dörren står öppen), så börjar öppethållandetiden att räknas från början igen. Programväljare i läge "II" (Öppen dörr) När programväljaren ställs i läge II "Öppen dörr - Går dörren till öppet läge och blir stående där till dess att programväljaren sätts i ett annat läge. TILLBEHÖR - Om impulsgivare är installerad med bistabil funktion, och programväljaren står i läge "Automatik" kommer dörren att öppnas efter första impulsen från impulsgivare och förbli öppen till dess andra impulsen ges - då stängs dörren. Sid 14
