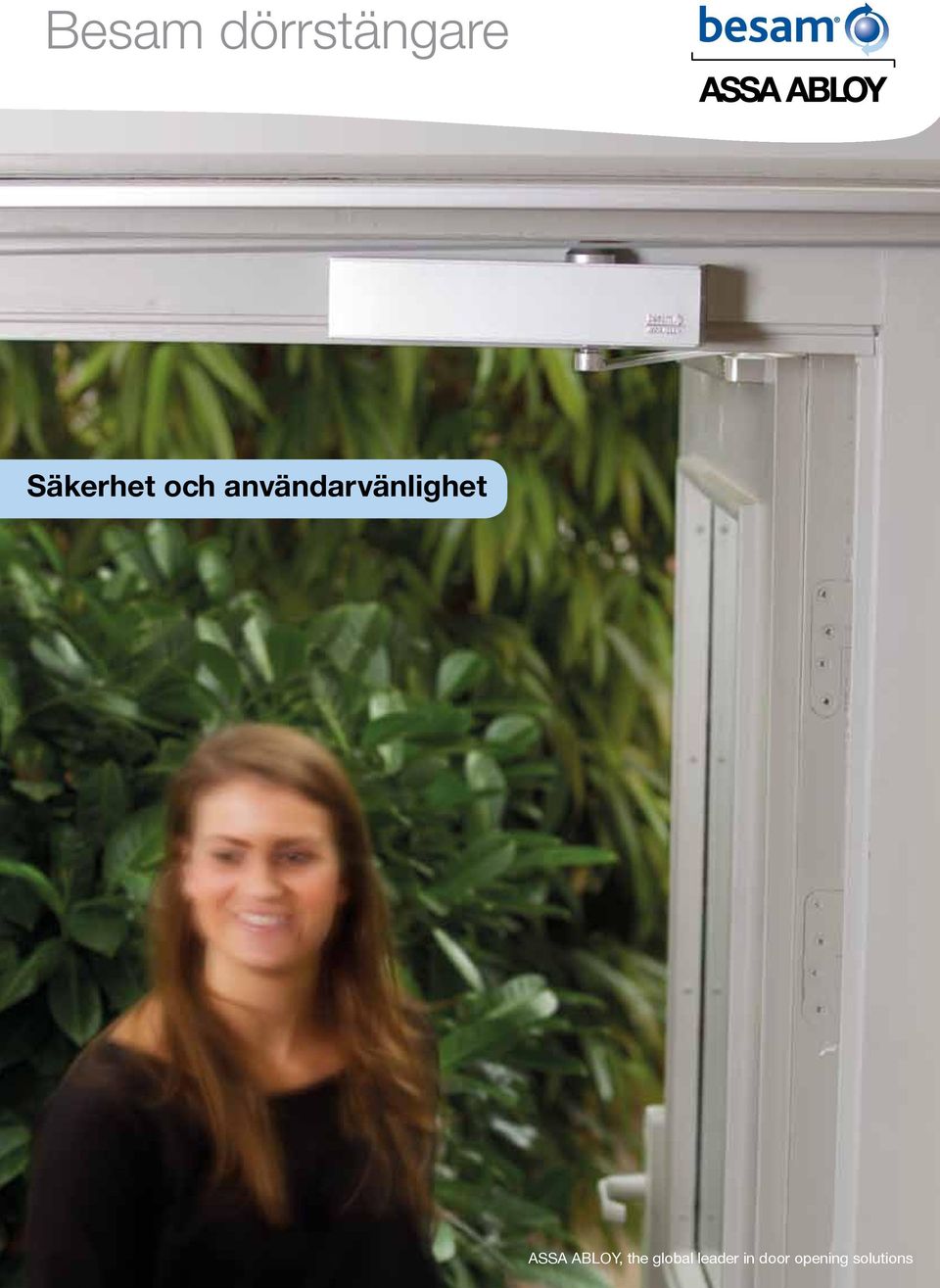

1 Besam dörrstängare Säkerhet och användarvänlighet ASSA ABLOY, the global leader in door opening solutions

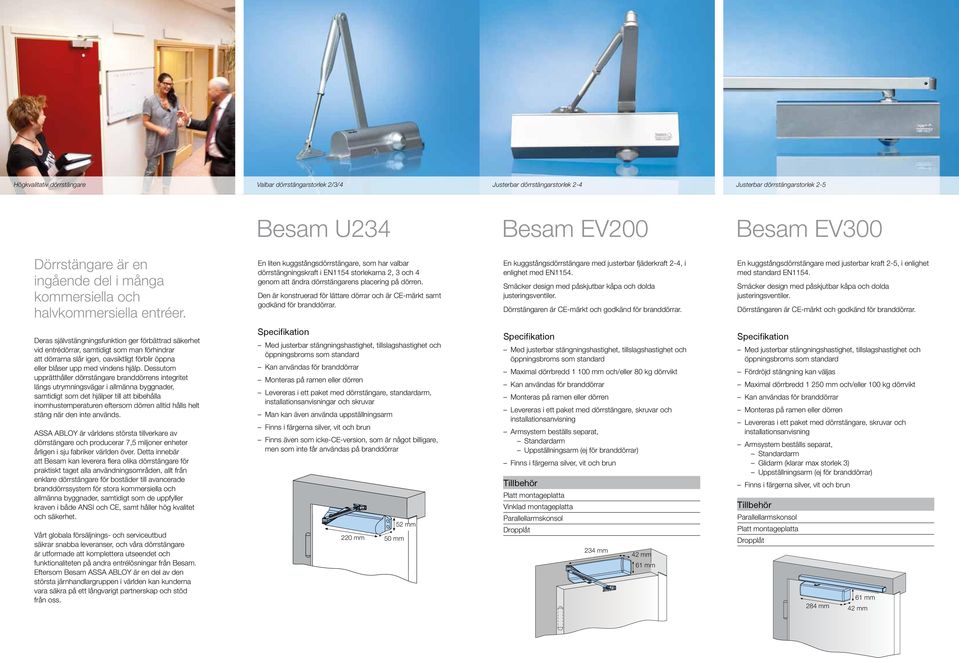

2 Högkvalitativ dörrstängare Valbar dörrstängarstorlek 2/3/4 Justerbar dörrstängarstorlek 2-4 Justerbar dörrstängarstorlek 2-5 Besam U234 Besam EV200 Besam EV300 Dörrstängare är en ingående del i många kommersiella och halvkommersiella entréer. En liten kuggstångsdörrstängare, som har valbar dörrstängningskraft i EN1154 storlekarna 2, 3 och 4 genom att ändra dörrstängarens placering på dörren. Den är konstruerad för lättare dörrar och är CE-märkt samt godkänd för branddörrar. En kuggstångsdörrstängare med justerbar fjäderkraft 2-4, i enlighet med EN1154. Smäcker design med påskjutbar kåpa och dolda justeringsventiler. Dörrstängaren är CE-märkt och godkänd för branddörrar. En kuggstångsdörrstängare med justerbar kraft 2-5, i enlighet med standard EN1154. Smäcker design med påskjutbar kåpa och dolda justeringsventiler. Dörrstängaren är CE-märkt och godkänd för branddörrar. Deras självstängningsfunktion ger förbättrad säkerhet vid entrédörrar, samtidigt som man förhindrar att dörrarna slår igen, oavsiktligt förblir öppna eller blåser upp med vindens hjälp. Dessutom upprätthåller dörrstängare branddörrens integritet längs utrymningsvägar i allmänna byggnader, samtidigt som det hjälper till att bibehålla inomhustemperaturen eftersom dörren alltid hålls helt stäng när den inte används. ASSA ABLOY är världens största tillverkare av dörrstängare och producerar 7,5 miljoner enheter årligen i sju fabriker världen över. Detta innebär att Besam kan leverera flera olika dörrstängare för praktiskt taget alla användningsområden, allt från enklare dörrstängare för bostäder till avancerade branddörrssystem för stora kommersiella och allmänna byggnader, samtidigt som de uppfyller kraven i både ANSI och CE, samt håller hög kvalitet och säkerhet. Vårt globala försäljnings- och serviceutbud säkrar snabba leveranser, och våra dörrstängare är utformade att komplettera utseendet och funktionaliteten på andra entrélösningar från Besam. Eftersom Besam ASSA ABLOY är en del av den största järnhandlargruppen i världen kan kunderna vara säkra på ett långvarigt partnerskap och stöd från oss. Levereras i ett paket med dörrstängare, standardarm, installationsanvisningar och skruvar Man kan även använda uppställningsarm Finns även som icke-ce-version, som är något billigare, men som inte får användas på branddörrar 220 mm 50 mm 52 mm Maximal dörrbredd mm och/eller 80 kg dörrvikt Levereras i ett paket med dörrstängare, skruvar och installationsanvisning Standardarm Uppställningsarm (ej för branddörrar) Platt montageplatta Parallellarmskonsol Dropplåt 234 mm 42 mm 61 mm Maximal dörrbredd mm och/eller 100 kg dörrvikt Levereras i ett paket med dörrstängare, skruvar och installationsanvisning Standardarm Glidarm (klarar max storlek 3) Uppställningsarm (ej för branddörrar) Parallellarmskonsol Platt montageplatta Dropplåt 61 mm 284 mm 42 mm

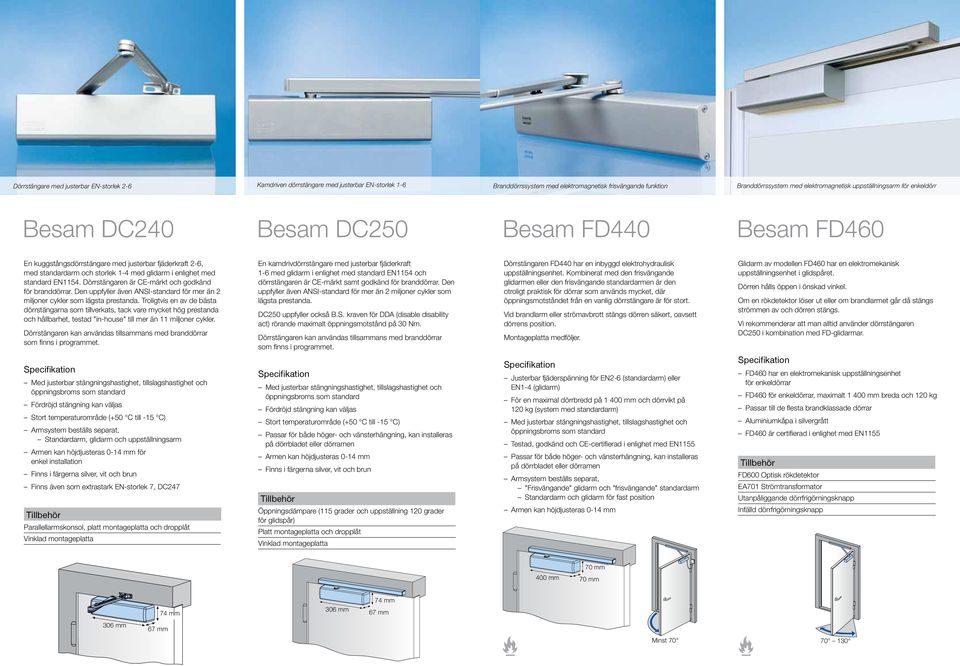

3 Dörrstängare med justerbar EN-storlek 2-6 Kamdriven dörrstängare med justerbar EN-storlek 1-6 Branddörrssystem med elektromagnetisk frisvängande funktion Branddörrssystem med elektromagnetisk uppställningsarm för enkeldörr Besam DC240 Besam DC250 Besam FD440 Besam FD460 En kuggstångsdörrstängare med justerbar fjäderkraft 2-6, med standardarm och storlek 1-4 med glidarm i enlighet med standard EN1154. Dörrstängaren är CE-märkt och godkänd för branddörrar. Den uppfyller även ANSI-standard för mer än 2 miljoner cykler som lägsta prestanda. Troligtvis en av de bästa dörrstängarna som tillverkats, tack vare mycket hög prestanda och hållbarhet, testad "in-house" till mer än 11 miljoner cykler. Dörrstängaren kan användas tillsammans med branddörrar som finns i programmet. En kamdrivdörrstängare med justerbar fjäderkraft 1-6 med glidarm i enlighet med standard EN1154 och dörrstängaren är CE-märkt samt godkänd för branddörrar. Den uppfyller även ANSI-standard för mer än 2 miljoner cykler som lägsta prestanda. DC250 uppfyller också B.S. kraven för DDA (disable disability act) rörande maximalt öppningsmotstånd på 30 Nm. Dörrstängaren kan användas tillsammans med branddörrar som finns i programmet. Dörrstängaren FD440 har en inbyggd elektrohydraulisk uppställningsenhet. Kombinerat med den frisvängande glidarmen eller den frisvängande standardarmen är den otroligt praktisk för dörrar som används mycket, där öppningsmotståndet från en vanlig dörrstängare är för stort. Vid brandlarm eller strömavbrott stängs dörren säkert, oavsett dörrens position. Montageplatta medföljer. Glidarm av modellen FD460 har en elektromekanisk uppställningsenhet i glidspåret. Dörren hålls öppen i önskad vinkel. Om en rökdetektor löser ut eller om brandlarmet går då stängs strömmen av och dörren stängs. Vi rekommenderar att man alltid använder dörrstängaren DC250 i kombination med FD-glidarmar. Stort temperaturområde (+50 C till -15 C) Standardarm, glidarm och uppställningsarm Armen kan höjdjusteras 0-14 mm för enkel installation Finns även som extrastark EN-storlek 7, DC247 Parallellarmskonsol, platt montageplatta och dropplåt Stort temperaturområde (+50 C till -15 C) Passar för både höger- och vänsterhängning, kan installeras på dörrbladet eller dörramen Armen kan höjdjusteras 0-14 mm Öppningsdämpare (115 grader och uppställning 120 grader för glidspår) Platt montageplatta och dropplåt Justerbar fjäderspänning för EN2-6 (standardarm) eller EN1-4 (glidarm) För en maximal dörrbredd på mm och dörrvikt på 120 kg (system med standardarm) Testad, godkänd och CE-certifierad i enlighet med EN1155 Passar för både höger- och vänsterhängning, kan installeras på dörrbladet eller dörramen "Frisvängande" glidarm och "frisvängande" standardarm Standardarm och glidarm för fast position Armen kan höjdjusteras 0-14 mm FD460 har en elektromekanisk uppställningsenhet för enkeldörrar FD460 för enkeldörrar, maximalt mm breda och 120 kg Passar till de flesta brandklassade dörrar Aluminiumkåpa i silvergrått FD460 är certifierad i enlighet med EN1155 FD600 Optisk rökdetektor EA701 Strömtransformator Utanpåliggande dörrfrigörningsknapp Infälld dörrfrigörningsknapp 70 mm 400 mm 70 mm 74 mm 306 mm 74 mm 67 mm 306 mm 67 mm Minst

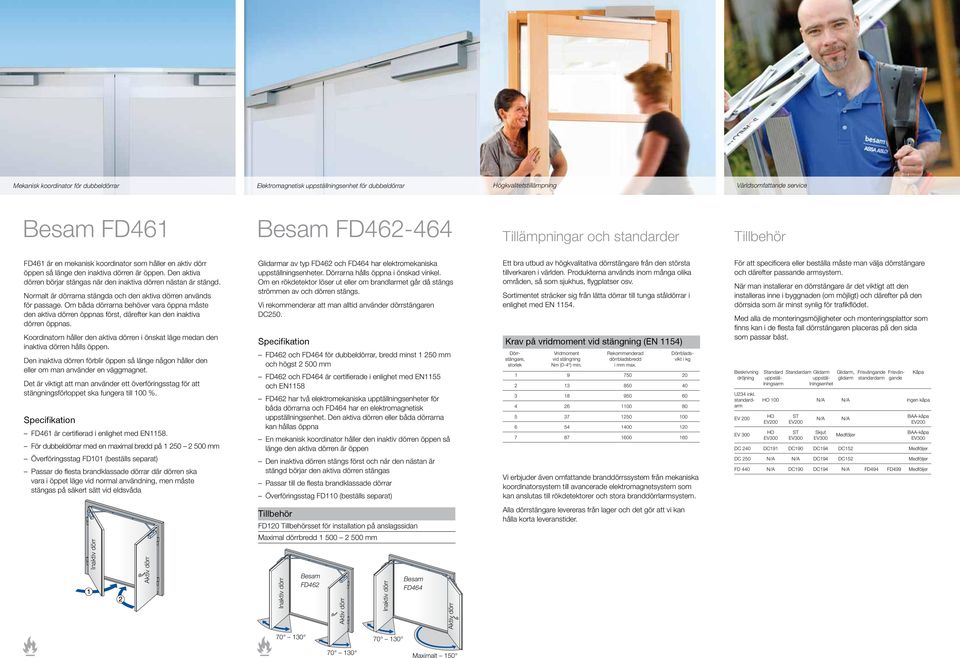

4 Mekanisk koordinator för dubbeldörrar Elektromagnetisk uppställningsenhet för dubbeldörrar Högkvalitetstillämpning Världsomfattande service Besam FD461 Besam FD Tillämpningar och standarder FD461 är en mekanisk koordinator som håller en aktiv dörr öppen så länge den inaktiva dörren är öppen. Den aktiva dörren börjar stängas när den inaktiva dörren nästan är stängd. Normalt är dörrarna stängda och den aktiva dörren används för passage. Om båda dörrarna behöver vara öppna måste den aktiva dörren öppnas först, därefter kan den inaktiva dörren öppnas. Koordinatorn håller den aktiva dörren i önskat läge medan den inaktiva dörren hålls öppen. Den inaktiva dörren förblir öppen så länge någon håller den eller om man använder en väggmagnet. Det är viktigt att man använder ett överföringsstag för att stängningsförloppet ska fungera till 100 %. FD461 är certifierad i enlighet med EN1158. För dubbeldörrar med en maximal bredd på mm Överföringsstag FD101 (beställs separat) Passar de flesta brandklassade dörrar där dörren ska vara i öppet läge vid normal användning, men måste stängas på säkert sätt vid eldsvåda Glidarmar av typ FD462 och FD464 har elektromekaniska uppställningsenheter. Dörrarna hålls öppna i önskad vinkel. Om en rökdetektor löser ut eller om brandlarmet går då stängs strömmen av och dörren stängs. Vi rekommenderar att man alltid använder dörrstängaren DC250. FD462 och FD464 för dubbeldörrar, bredd minst mm och högst mm FD462 och FD464 är certifierade i enlighet med EN1155 och EN1158 FD462 har två elektromekaniska upptällningsenheter för båda dörrarna och FD464 har en elektromagnetisk uppställningsenhet. Den aktiva dörren eller båda dörrarna kan hållas öppna En mekanisk koordinator håller den inaktiv dörren öppen så länge den aktiva dörren är öppen Den inaktiva dörren stängs först och när den nästan är stängd börjar den aktiva dörren stängas Passar till de flesta brandklassade dörrar Överföringsstag FD110 (beställs separat) Ett bra utbud av högkvalitativa dörrstängare från den största tillverkaren i världen. Produkterna används inom många olika områden, så som sjukhus, flygplatser osv. Sortimentet sträcker sig från lätta dörrar till tunga ståldörrar i enlighet med EN Krav på vridmoment vid stängning (EN 1154) Dörr- Vridmoment Rekommenderad Dörrbladsstängare, vid stängning dörrbladsbredd vikt i kg storlek Nm (0-4 ) min. i mm max Vi erbjuder även omfattande branddörrssystem från mekaniska koordinatorsystem till avancerade elektromagnetsystem som kan anslutas till rökdetektorer och stora branddörrlarmsystem. För att specificera eller beställa måste man välja dörrstängare och därefter passande armsystem. När man installerar en dörrstängare är det viktigt att den installeras inne i byggnaden (om möjligt) och därefter på den dörrsida som är minst synlig för trafikflödet. Med alla de monteringsmöjligheter och monteringsplattor som finns kan i de flesta fall dörrstängaren placeras på den sida som passar bäst. Beskrivning Standard Standardam Glidarm Glidarm, Frisvängande Frisvän- Kåpa dröjning uppstäl- uppstäl- glidarm standardarm gande lningsarm lningsenhet U234 inkl. standard- HO 100 N/A N/A Ingen kåpa arm EV 200 EV 300 HO ST N/A N/A BAA-kåpa EV200 EV200 EV200 HO ST Skjut Medföljer BAA-kåpa EV300 EV300 EV300 EV300 DC 240 DC191 DC190 DC194 DC152 Medföljer DC 250 N/A N/A DC194 DC152 Medföljer FD 440 N/A DC190 DC194 N/A FD494 FD499 Medföljer FD120 sset för installation på anslagssidan Maximal dörrbredd mm Besam FD462 Besam FD464 Alla dörrstängare levereras från lager och det gör att vi kan hålla korta leveranstider Maximalt 150

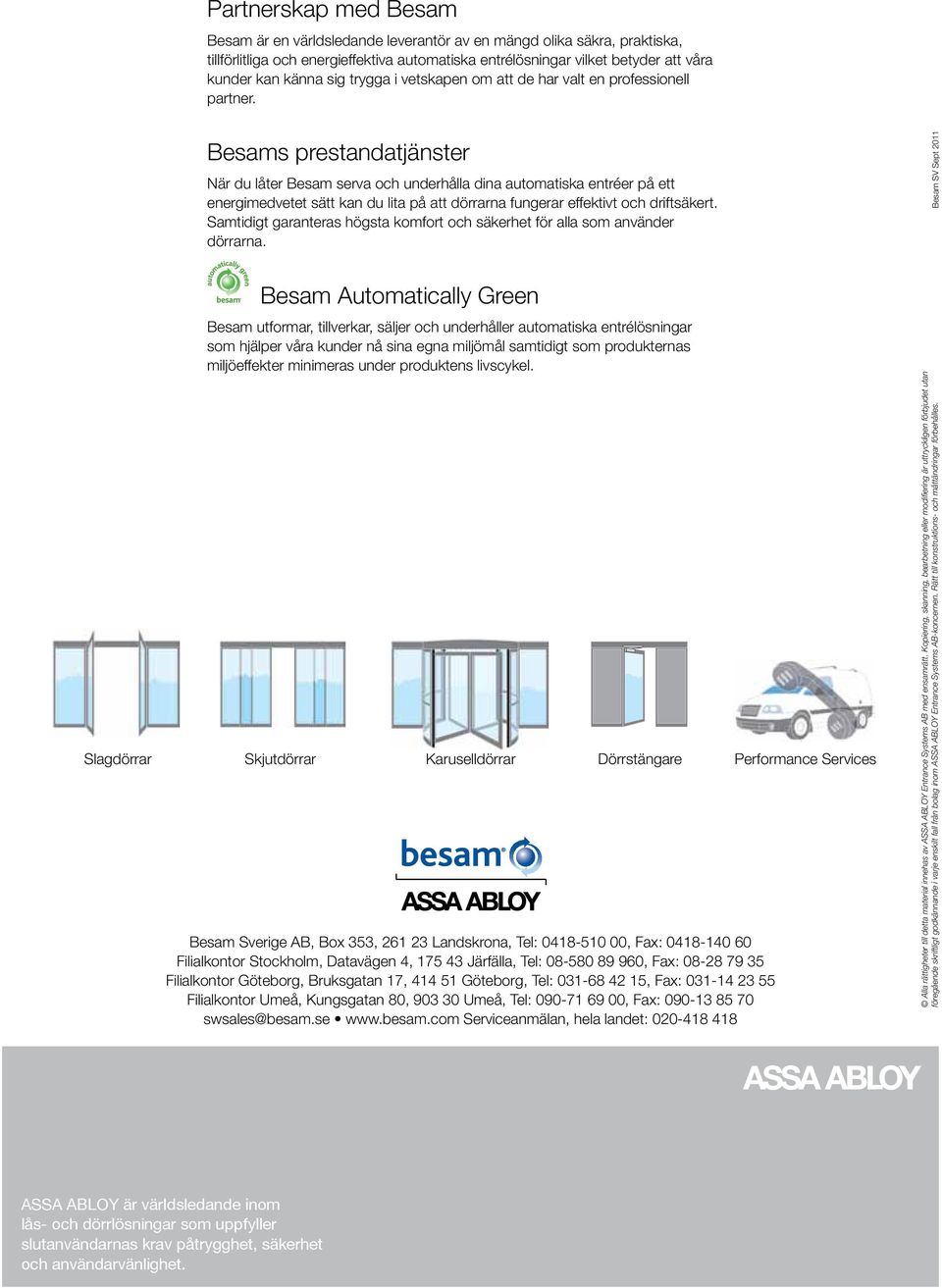

5 Partnerskap med Besam Besam är en världsledande leverantör av en mängd olika säkra, praktiska, tillförlitliga och energieffektiva automatiska entrélösningar vilket betyder att våra kunder kan känna sig trygga i vetskapen om att de har valt en professionell partner. Slagdörrar Besams prestandatjänster När du låter Besam serva och underhålla dina automatiska entréer på ett energimedvetet sätt kan du lita på att dörrarna fungerar effektivt och driftsäkert. Samtidigt garanteras högsta komfort och säkerhet för alla som använder dörrarna. Besam Automatically Green Besam utformar, tillverkar, säljer och underhåller automatiska entrélösningar som hjälper våra kunder nå sina egna miljömål samtidigt som produkternas miljöeffekter minimeras under produktens livscykel. Skjutdörrar Karuselldörrar Dörrstängare Besam Sverige AB, Box 353, Landskrona, Tel: , Fax: Filialkontor Stockholm, Datavägen 4, Järfälla, Tel: , Fax: Filialkontor Göteborg, Bruksgatan 17, Göteborg, Tel: , Fax: Filialkontor Umeå, Kungsgatan 80, Umeå, Tel: , Fax: swsales@besam.se Serviceanmälan, hela landet: Performance Services Besam SV Sept 2011 Alla rättigheter till detta material innehas av ASSA ABLOY Entrance Systems AB med ensamrätt. Kopiering, skanning, bearbetning eller modifiering är uttryckligen förbjudet utan föregående skriftligt godkännande i varje enskilt fall från bolag inom ASSA ABLOY Entrance Systems AB-koncernen. Rätt till konstruktions- och måttändringar förbehålles. ASSA ABLOY är världsledande inom lås- och dörrlösningar som uppfyller slutanvändarnas krav påtrygghet, säkerhet och användarvänlighet.
