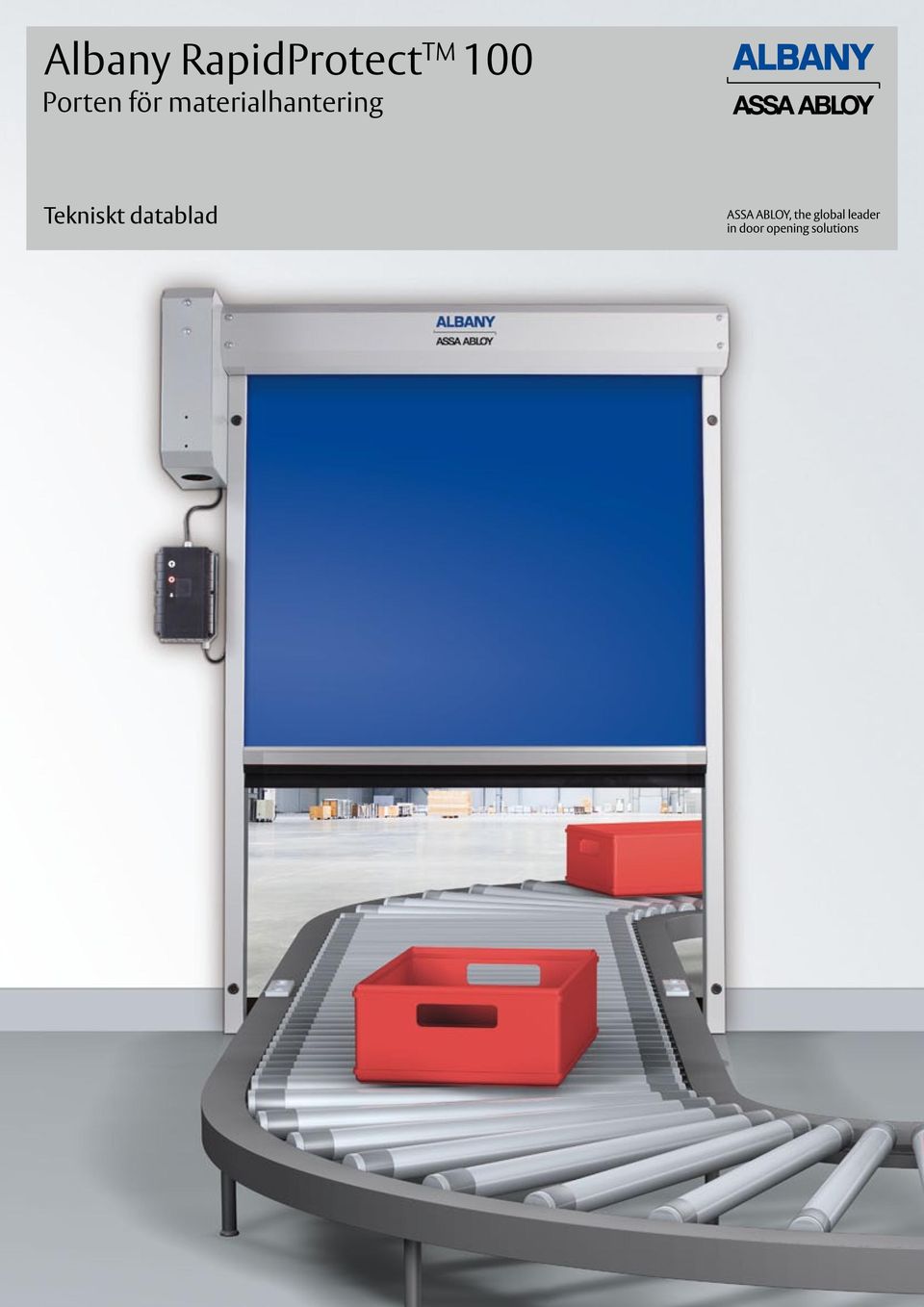

1 Albany RapidProtect TM 100 Porten för materialhantering Tekniskt datablad

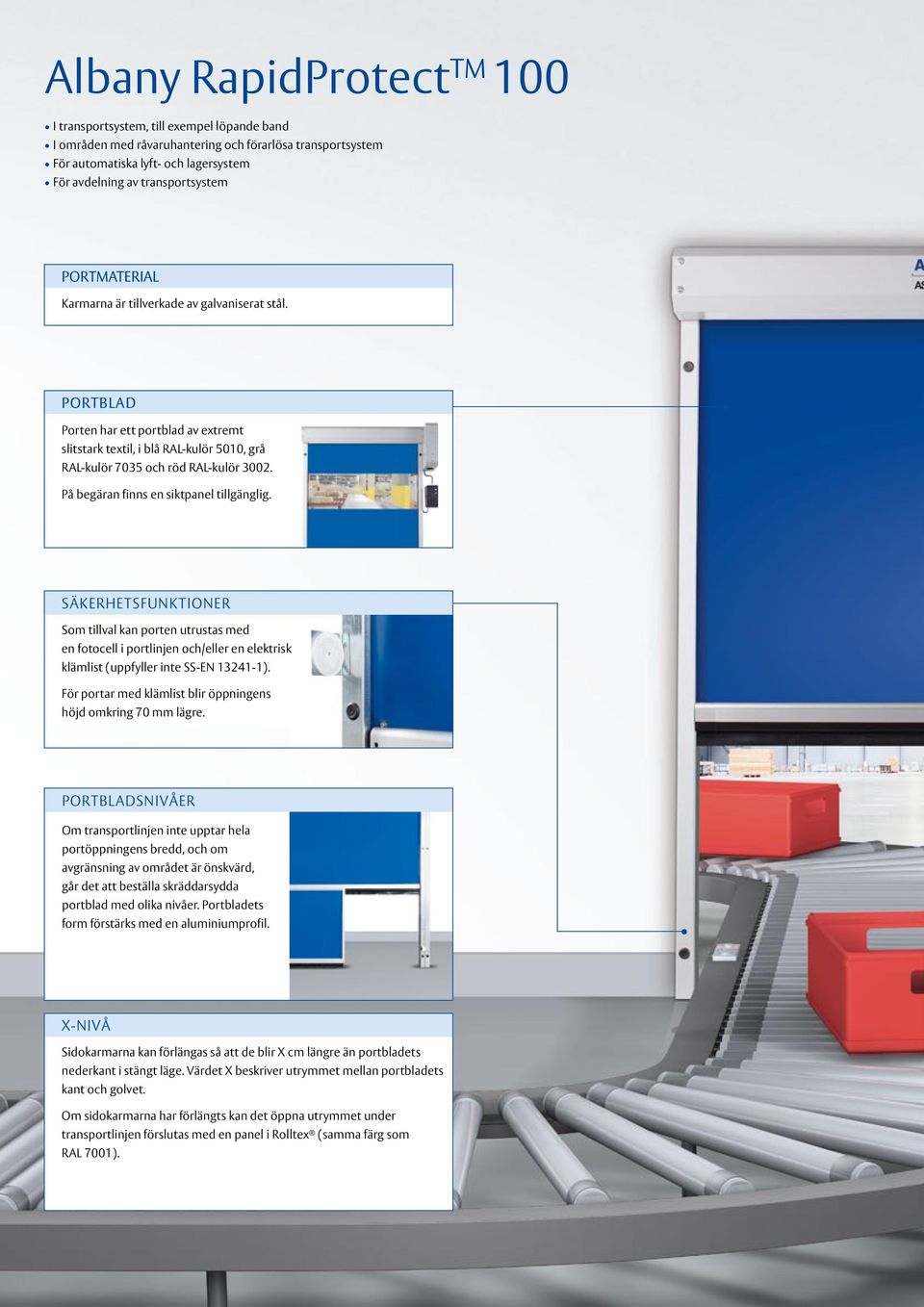

2 Albany RapidProtect TM 100 I transportsystem, till exempel löpande band I områden med råvaruhantering och förarlösa transportsystem För automatiska lyft- och lagersystem För avdelning av transportsystem PORTMATERIAL Karmarna är tillverkade av galvaniserat stål. PORTBLAD Porten har ett portblad av extremt slitstark textil, i blå RAL-kulör 5010, grå RAL-kulör 7035 och röd RAL-kulör På begäran finns en siktpanel tillgänglig. SÄKERHETSFUNKTIONER Som tillval kan porten utrustas med en fotocell i portlinjen och/eller en elektrisk klämlist (uppfyller inte SS-EN ). För portar med klämlist blir öppningens höjd omkring 70 mm lägre. PORTBLADSNIVÅER Om transportlinjen inte upptar hela portöppningens bredd, och om avgränsning av området är önskvärd, går det att beställa skräddarsydda portblad med olika nivåer. Portbladets form förstärks med en aluminiumprofil. X-NIVÅ Sidokarmarna kan förlängas så att de blir X cm längre än portbladets nederkant i stängt läge. Värdet X beskriver utrymmet mellan portbladets kant och golvet. Om sidokarmarna har förlängts kan det öppna utrymmet under transportlinjen förslutas med en panel i Rolltex (samma färg som RAL 7001).

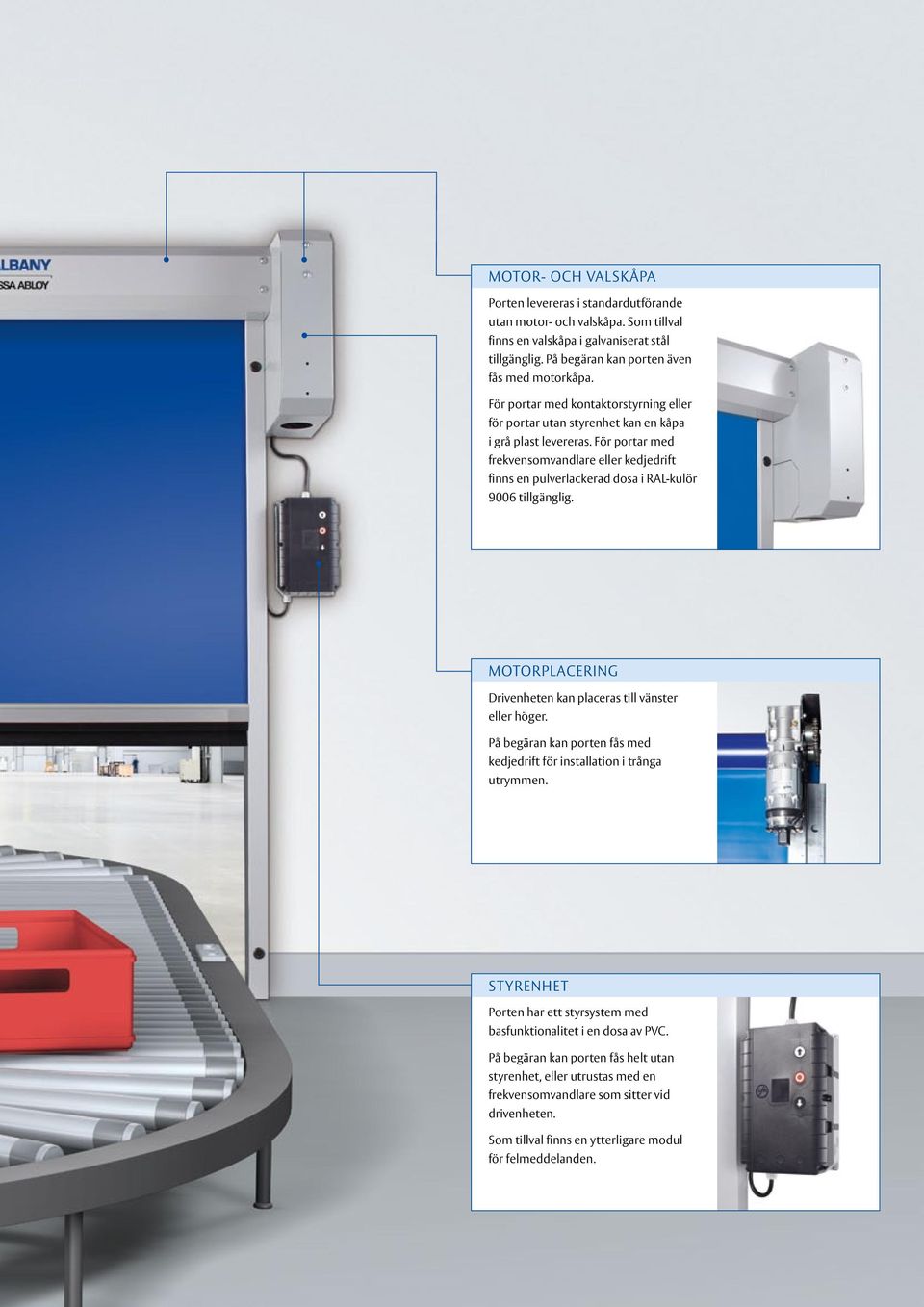

3 MOTOR- OCH VALSKÅPA Porten levereras i standardutförande utan motor- och valskåpa. Som tillval finns en valskåpa i galvaniserat stål tillgänglig. På begäran kan porten även fås med motorkåpa. För portar med kontaktorstyrning eller för portar utan styrenhet kan en kåpa i grå plast levereras. För portar med frekvensomvandlare eller kedjedrift finns en pulverlackerad dosa i RAL-kulör 9006 tillgänglig. MOTORPLACERING Drivenheten kan placeras till vänster eller höger. På begäran kan porten fås med kedjedrift för installation i trånga utrymmen. STYRENHET Porten har ett styrsystem med basfunktionalitet i en dosa av PVC. På begäran kan porten fås helt utan styrenhet, eller utrustas med en frekvensomvandlare som sitter vid drivenheten. Som tillval finns en ytterligare modul för felmeddelanden.

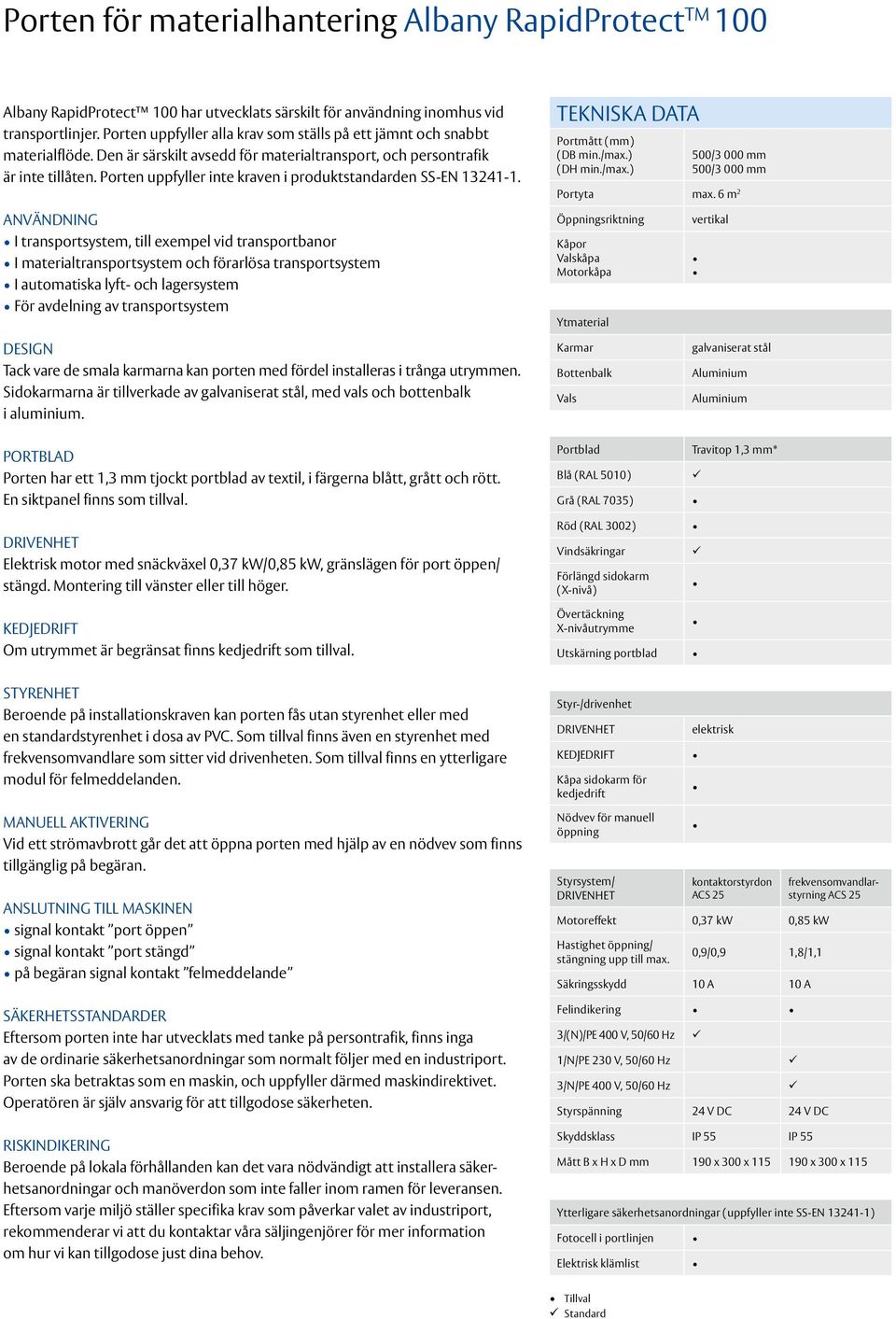

4 Porten för materialhantering Albany RapidProtect TM 100 Albany RapidProtect 100 har utvecklats särskilt för användning inomhus vid transportlinjer. Porten uppfyller alla krav som ställs på ett jämnt och snabbt materialflöde. Den är särskilt avsedd för materialtransport, och persontrafik är inte tillåten. Porten uppfyller inte kraven i produktstandarden SS-EN ANVÄNDNING I transportsystem, till exempel vid transportbanor I materialtransportsystem och förarlösa transportsystem I automatiska lyft- och lagersystem För avdelning av transportsystem DESIGN Tack vare de smala karmarna kan porten med fördel installeras i trånga utrymmen. Sidokarmarna är tillverkade av galvaniserat stål, med vals och bottenbalk i aluminium. TEKNISKA DATA Portmått (mm) (DB min./max.) (DH min./max.) 500/3 000 mm 500/3 000 mm Portyta max. 6 m 2 Öppningsriktning Kåpor Valskåpa Motorkåpa Ytmaterial Karmar Bottenbalk Vals vertikal galvaniserat stål Aluminium Aluminium PORTBLAD Porten har ett 1,3 mm tjockt portblad av textil, i färgerna blått, grått och rött. En siktpanel finns som tillval. DRIVENHET Elektrisk motor med snäckväxel 0,37 kw/0,85 kw, gränslägen för port öppen/ stängd. Montering till vänster eller till höger. KEDJEDRIFT Om utrymmet är begränsat finns kedjedrift som tillval. Portblad Blå (RAL 5010) Grå (RAL 7035) Röd (RAL 3002) Vindsäkringar Förlängd sidokarm (X-nivå) Övertäckning X-nivåutrymme Utskärning portblad Travitop 1,3 mm* STYRENHET Beroende på installationskraven kan porten fås utan styrenhet eller med en standardstyrenhet i dosa av PVC. Som tillval finns även en styrenhet med frekvensomvandlare som sitter vid drivenheten. Som tillval finns en ytterligare modul för felmeddelanden. Styr-/drivenhet DRIVENHET KEDJEDRIFT Kåpa sidokarm för kedjedrift elektrisk MANUELL AKTIVERING Vid ett strömavbrott går det att öppna porten med hjälp av en nödvev som finns tillgänglig på begäran. ANSLUTNING TILL MASKINEN signal kontakt port öppen signal kontakt port stängd på begäran signal kontakt felmeddelande SÄKERHETSSTANDARDER Eftersom porten inte har utvecklats med tanke på persontrafik, finns inga av de ordinarie säkerhetsanordningar som normalt följer med en industriport. Porten ska betraktas som en maskin, och uppfyller därmed maskindirektivet. Operatören är själv ansvarig för att tillgodose säkerheten. RISKINDIKERING Beroende på lokala förhållanden kan det vara nödvändigt att installera säkerhetsanordningar och manöverdon som inte faller inom ramen för leveransen. Eftersom varje miljö ställer specifika krav som påverkar valet av industriport, rekommenderar vi att du kontaktar våra säljingenjörer för mer information om hur vi kan tillgodose just dina behov. Nödvev för manuell öppning Styrsystem/ DRIVENHET kontaktorstyrdon ACS 25 Motoreffekt 0,37 kw 0,85 kw Hastighet öppning/ stängning upp till max. 0,9/0,9 1,8/1,1 Säkringsskydd 10 A 10 A Felindikering 3/(N)/PE 400 V, 50/60 Hz 1/N/PE 230 V, 50/60 Hz 3/N/PE 400 V, 50/60 Hz Styrspänning 24 V DC 24 V DC Skyddsklass IP 55 IP 55 frekvensomvandlarstyrning ACS 25 Mått B x H x D mm 190 x 300 x x 300 x 115 Ytterligare säkerhetsanordningar (uppfyller inte SS-EN ) Fotocell i portlinjen Elektrisk klämlist Tillval Standard

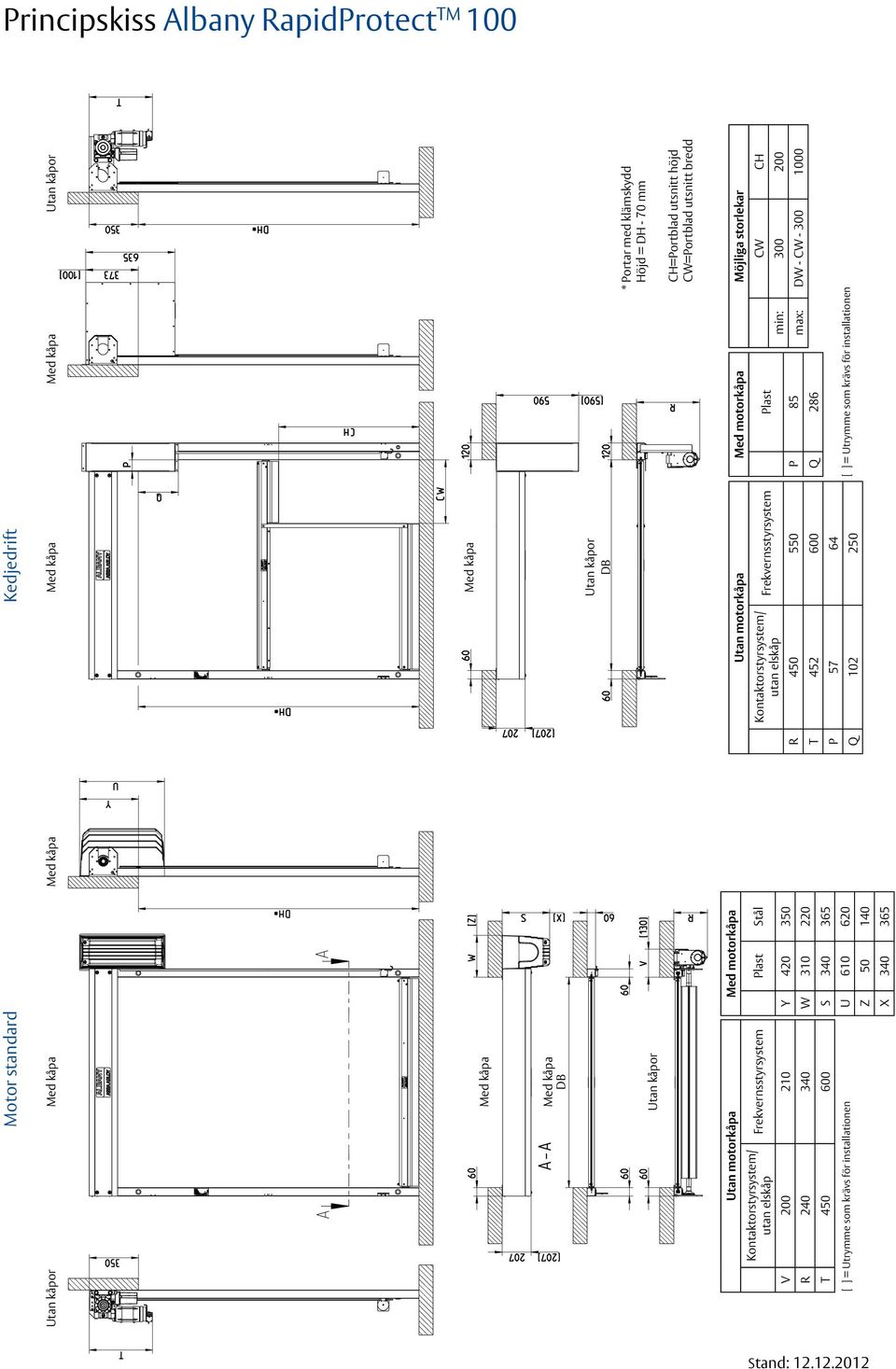

5 Principskiss Albany RapidProtect TM 100 Motor standard Kedjedrift Utan kåpor Utan kåpor DB Utan kåpor Utan kåpor DB * Portar med klämskydd Höjd = DH - 70 mm CH=Portblad utsnitt höjd CW=Portblad utsnitt bredd Utan motorkåpa Med motorkåpa Utan motorkåpa Med motorkåpa Möjliga storlekar Kontaktorstyrsystem/ Frekvernsstyrsystem Plast Stål Kontaktorstyrsystem/ CW CH utan elskåp Frekvernsstyrsystem Plast utan elskåp min: V Y R P 85 max: DW - CW R W T Q 286 T S P [ ] = Utrymme som krävs för installationen U Q [ ] = Utrymme som krävs för installationen Z X Stand:

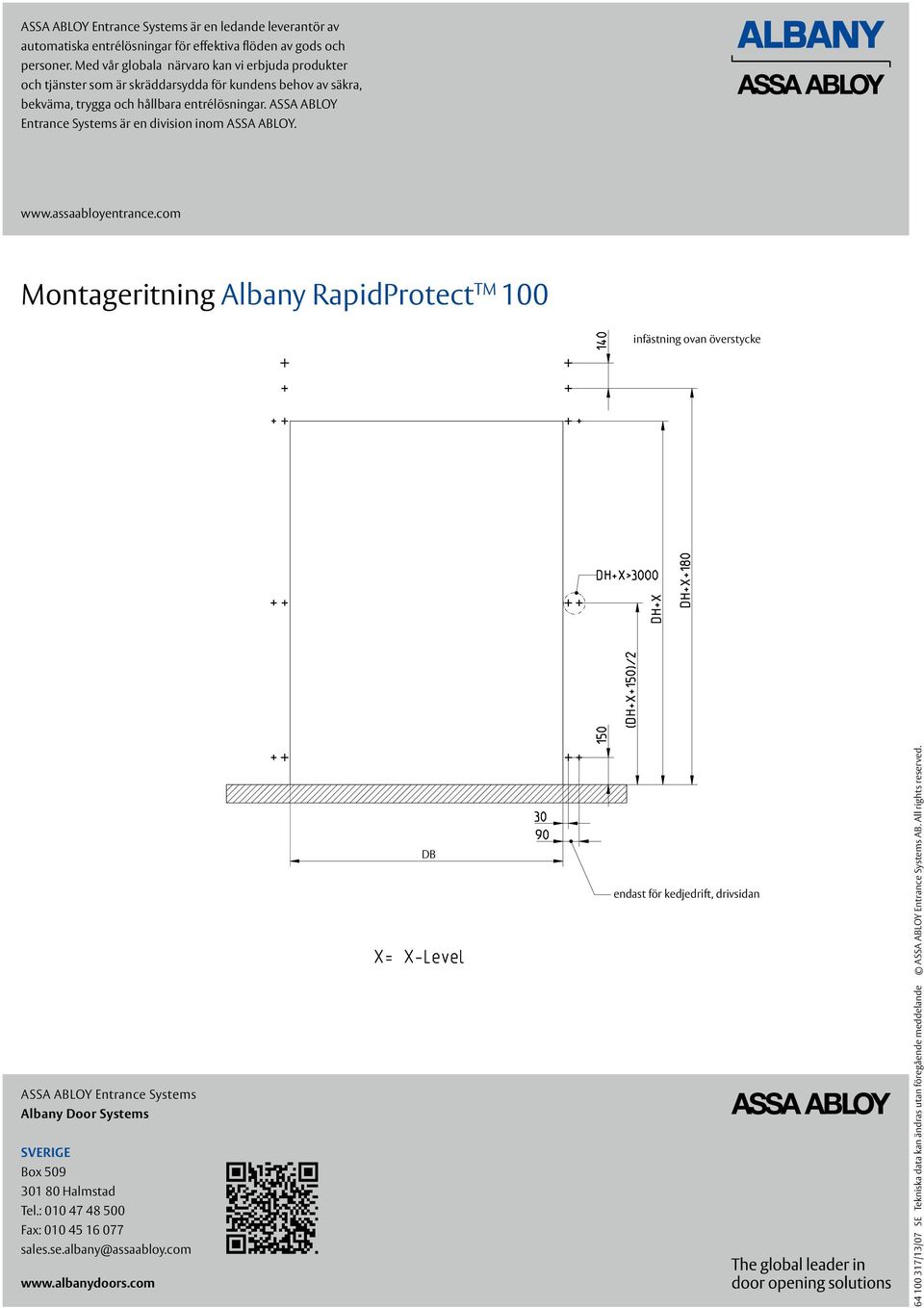

6 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för effektiva flöden av gods och personer. Med vår globala närvaro kan vi erbjuda produkter och tjänster som är skräddarsydda för kundens behov av säkra, bekväma, trygga och hållbara entrélösningar. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. Montageritning Albany RapidProtect TM 100 infästning ovan överstycke ASSA ABLOY Entrance Systems Albany Door Systems Sverige Box Halmstad Tel.: Fax: DB endast för kedjedrift, drivsidan /13/07 SE Tekniska data kan ändras utan föregående meddelande ASSA ABLOY Entrance Systems AB. All rights reserved.
