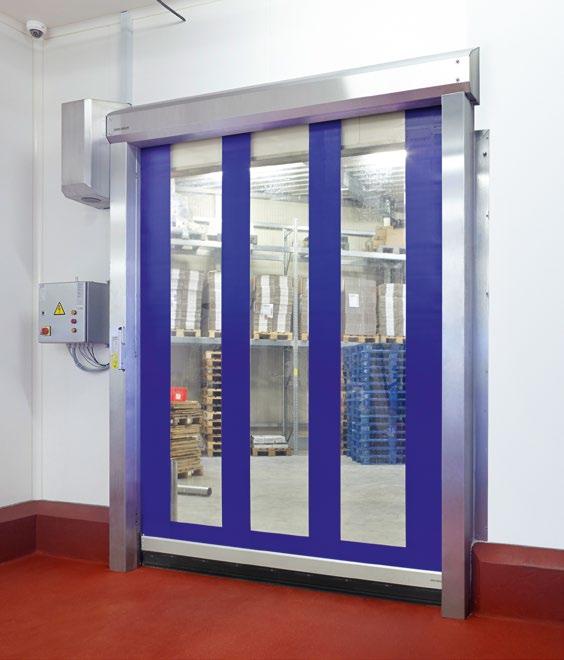

1 Snabbrullport ASSA ABLOY RR300 Plus

2 ESTETIK Utrymmesbesparande design möjliggör installation i portöppningar med begränsat utrymme. MOTVIKT Porten levereras som standard med motvikt. Detta möjliggör manuell aktivering. KRASCHFUNKTION I händelse av kollision frigörs bottenprofilen, vilket leder till att en sensor stoppar porten. Porten kan sedan enkelt återställas manuellt. ASSA ABLOY som ord och logotyp är varumärken som ägs av ASSA ABLOY Group.

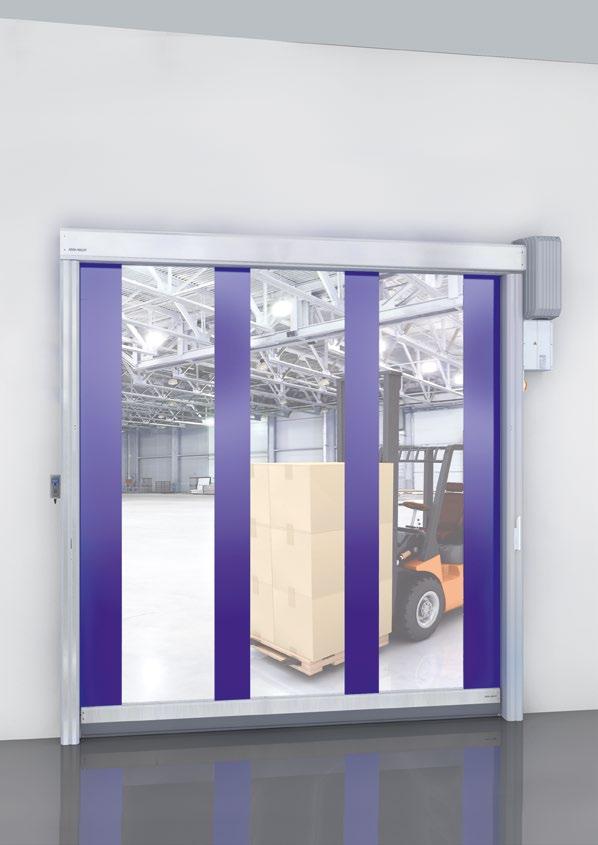

3 Snabbrullport ASSA ABLOY RR300 Plus Portens fördelar Utrymmesbesparande design möjliggör installation i portöppningar med begränsat utrymme. Portduken är tillverkad av transparent PVC med förstärkningsband. Kemiskt och punkteringsresistent RollTex -tyg finns som tillval för mer krävande tillämpningar. Inbyggt motviktssystem medger självöppning. Portduken är försedd med särskilda vindknoppar som förflyttas i sidoramarnas skenor, vilket ger porten avsevärt vindmotstånd. Version ASSA ABLOY RR300 Plus F+R RR300 Plus kan modifieras till snabbrullport för utrymningsvägar till max mm genom tillägg av specialutrustning. Övervakningsanordningar som radarrörelsestyrning, automatisk självöppning och vanlig testkörning är funktioner för denna porttyp. Temperaturintervall +10 C +30 C). Konstruktion Portens material Porten (sidoram, valskåpa och bottenprofil) är tillverkad i aluminium eller rostfritt stål. Portduken Porten levereras som standard med transparent PVC-duk med blå vertikala förstärkningar. För exempelvis situationer där mer läckageskydd krävs finns hållbara dukar av RollTex eller Normatex. Även silikonfria dukar erbjuds. Windows Portdukarna finns med eller utan fönster och förstärkningar. Drivenhet Porten är utrustad med en kuggväxelmotor, som finns för vänster eller höger sida. Styrsystem Porten levereras som standard med relästyrsystemet MCS-R. Beroende på driftsförhållanden, finns även kontaktorstyrsystemet ACS 50 eller frekvensomvandlarstyrsystemet MCS-FS och MCC. Styrsystemet med den kraftfulla MCC-frekvensomvandlaren med Torque Vectoring i drivenheten, kan anslutas till en mängd olika funktioner, vilket möjliggör en nästan obegränsad användning av porten. MCC garanterar mjukstart, optimal hastighetsökning, maximal hastighet och lång livslängd på porten. Manöverdon Särskilda tillämpningar kan kräva ytterligare säkerhetsanordningar. Manöverdon som infraröd sensor, radardetektor, tryckknappar, fordonsdetektorslingor eller radiosändare kan läggas till i styrsystemet. Kontakta oss gärna för mer information om era specifika behov. Motor- och valskåpa Kåpa för motor eller övre rulle är tillvalsfunktioner. (Undantag inkluderar F+R-versionerna.) Inbyggd kabelkedja Porten levereras som standard med inbyggd kabeldragning till bottenprofilen. Öppning av porten Manuell aktivering: porten kan öppnas genom att man manuellt frigör motviktssystemets broms. Som ett alternativ kan porten utrustas med en handspak på båda sidorna och/eller med automatisk aktivering. Porten öppnas automatiskt i händelse av strömavbrott. I båda fallen frigörs fjädrarna i motviktssystemet så att porten öppnas till en maximal höjd på max. 2,0 m (beroende på storlek). Bottenprofil / Flex Edge Porten levereras som standard med underkant i aluminium, men kan även fås i rostfritt stål. Ett annat alternativ är vår Flex Edge-version (flexibel bottenprofil utan aluminium och spiralkabel).

4 Tekniska data ASSA ABLOY RR300 Plus TEKNISKA DATA ASSA ABLOY RR300 Plus ASSA ABLOY RR300 Plus F+R Tillämpning Innerport Innerport Portdimensioner (mm) DW (min. / max.) LB DH (min. / max.) LH 1000 / 5000 mm 1000 / 5000 mm max. area 25 m² 16 m² Öppning/Stängning max. (m/s) 2) 2,2 / 0,9 2,2 / 0,9 Vindmotstånd (EN 12424) klass 1 (Undantag Flex-Edge ) Läckage (EN 12426) 1000 / 4000 mm 2600 / 4000 mm klass 1 klass 0 DH > 3500 mm Utrymmeskrav överdel/sidoram / 123 och / 123 och 123 Temperaturintervall max. 3) +10 C upp till +40 C +10 C upp till +30 C ytmaterial Sidoram Eloxerad aluminium Rostfritt stål Pulverlackerad Kåpa för övre rulle 1) Eloxerad aluminum 0 Pulverlackerat stål Rostfritt stål 0 / 30 Motorkåpa 1) 2) Bottenprofil 2) Grå plast Pulverlackerat stål Rostfritt stål 15 Aluminium Rostfritt stål Flex-Edge (max. 4 4,2m) Bottenprofil med förlängd flexibel tätning Säkerhetsanordningar Elektrisk klämlist Elanslutning med drivenhet Eloxerad aluminium Rostfritt stål Pulverlackerad Eloxerad aluminum 0 Pulverlackerat stål Rostfritt stål 0 / 30 Grå plast Pulverlackerat stål Rostfritt stål 15 Aluminium Rostfritt stål insidan (vid Flex-Edge via radio) Fotocell i sidoramen ljusridå (inbyggd) 2) insidans sidoram insidans sidoram Kraschsystem vid portduk/bottenprofil 2) Spiralkabel eller radio Portduksspänning 2) Spänningsfjäder (inte på Flex-Edge ) Spänningsfjäder Nödutrymning 2) Vev Kedjedrift Självöppning i händelse av strömavbrott Motvikt Fjäderkraft Fjäderkraft Lämplig för nödutgång nej ja Bromstyp (Driftström/ felsäker broms) Utrustning 4) Felsäker Driftström Tätning överstycke Radardetektor Driftström ASSA ABLOY styrsystem Med de grundläggande styrsystem MCS-R och MCS-FS möjliggörs bekväm drift med hög flexibilitet, snabb start och enkel hantering av porten. Öppning av porten Det manuella frigöringshandtaget gör att porten enkelt öppnas. Som alternativ kan porten förses med automatisk aktivering. Drivenhet Motoreffekt MCS-R = GfA 0,65 kw; MCC/ACS50/MCS-FC = GfA 0,75 kw Kedjedrift (utrymmesbesparande) 2) växelvärmning Kedjedrift GfA 0,75 KW DW > 3500mm Styrsystem MCC: Öppning/Stängning max. (m/s) 2) 2,2 / 0,9 2,2 / 0,9 Specialprogram MCS-FC: Öppning/Stängning max. (m/s) 2) 1,7 / 0,8 MCS-R: Öppning/Stängning max. (m/s) 2) (max. DW4000 DH4200mm) ACS 50: Öppning/Stängning max. (m/s) 2) (max. DW4000 DH4200mm) 1,2 / 1,2 ( Flex-Edge mm) 1,2 / 1,2 Separat display/kontroll endast vid MCC Säkringsskydd per placering 10 A (B-karakteristik) (vid 220/230V 16 A) Styrspänning 24 V DC 24 V DC Skydd MCS = IP54 ACS50/MCC = IP55 MCC = IP55 Kraschfunktion Porten kan utrustas med kraschkapacitet som tillval. Nätverksanslutning MCC MCS-FC MCS-R ACS 50 Tillval Standard ej möjlig Standard: Med transformator: Standard: Med transformator: 3L/(N)/PE/380/400/415/440/480V;50/60Hz 1L/(N)/PE: 220/230V 50-60Hz (25% red. hast./ endast för F+R) 1L/(N)/PE/230; 50/60Hz 3/(N)/PE 400V; 50-60Hz 3L/(N)/PE/230/380/400/415; 50/60Hz 3L/(N)/PE/440/480/500V;50/60Hz 1) DH < mm alltid med kåpa 2) Avvikelser möjliga beroende på andra egenskaper 3) Beroende på cykler/minut, portstorlek och installationsplats. Utökat temperaturområde kan fås på begäran. 4) Impulsgivare och trafikljus, se separat broschyr

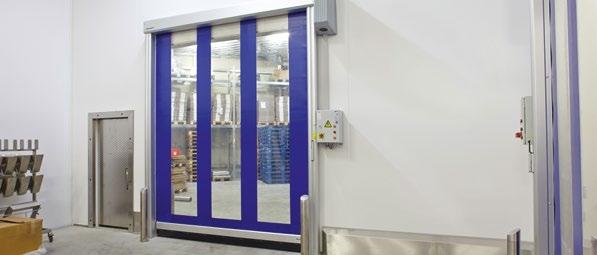

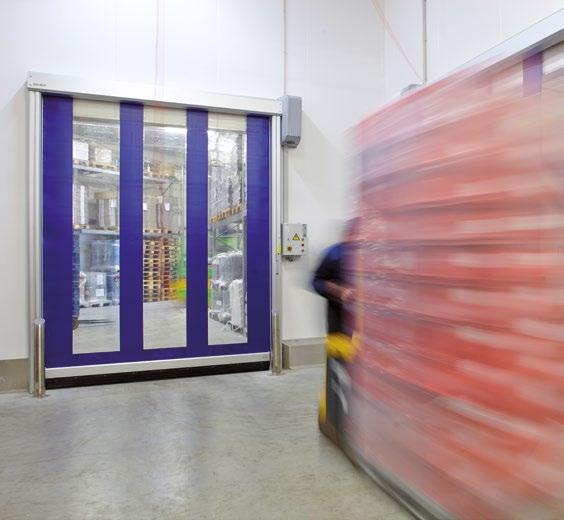

5 Exempelanvändning Tillämpningar för ASSA ABLOY RR300 Plus Som innerport för klimatkontroll För klimatkontroll och energibesparing För skyddade yttre tillämpningar Vid strikta hygienkrav är PVC-duken lätt att rengöra För distribution och lager Säkerhetsanordningar Porten har en elektrisk klämlist. En in-line-fotocell förhindrar att porten stängs när ett objekt befinner sig i portöppningen. Inbyggd ljusridå för portar med en höjd på minst mm finns som tillval. Porten är konstruerad enligt arbetsplatsdirektivet för UVV-regler och de harmoniserade CE-riktlinjerna inklusive EN Riskindikering Portens säkerhet är avsedd för normal användning och för fordon i en industriell miljö i enlighet med de harmoniserade CE-riktlinjerna. Med hänsyn till placeringen i synnerhet vid användning av gående kan ytterligare säkerhetsåtgärder krävas, t.ex. annat manöverdon. Dessutom kan särskilda miljöförhållanden påverka valet av porttyp. För mer information eller för att planera en inspektion på plats, kontakta din lokala försäljningsingenjör. ASSA ABLOY RR300 Plus Rostfritt stål F+R som utrymningsväg Portduken (Färgkoder enligt RALfärgkarta) PVC med färgade förstärkningsremsor PVC med färgade förstärkningsremsor, silikonfri RollTex Plus RollTex Original NomaTex Avstånd topp portduk 1,3 mm (max mm) Windows Fönsterpaneler Vindknoppar Blå A 5005* 5010 Röd Orange A 2009* Grå A Gul Grön 6018 Beige 1014 Vit Svart 9005 A = Antistatiska egenskaper * = plana ytan på sidan av topprullen Exempelanvändning

6 Generell ritning ASSA ABLOY RR300 Plus Kåpa för motor, Plast, Stål 223 om DW > 4000 mm eller DH > 4200 mm och sidoramar i alu 207 om sidoramar i Rostfritt stål eller DW 4000 mm och H 4200 mm utan kåpa DW med kåpa DW **560/*660 med förlängning utan kåpa Tillgängliga storlekar Kåpa för motor i rostfritt stål 15 Kåpa för övre rulle i rostfritt stål 30 DW (B) DH (H) min. (mm)* max. (mm)** * Krasch min. (mm) ** med topp 1,3 max. (mm) ** med ACS 50 / MCS-R max. (mm) [223] [207] DW 215 nödöppningsspak ** med Flex Edge max. (mm) ** med Flex Edge och MCS-R max. (mm) Utan motorkåpa ACS 50 / MCC / utan styrsystem / MCS-FC MCS-R X V R 315, om sidoramar i Rostfritt stål eller DW 4000 och DH Endast för MCS-FC R 325, om DW > 4000 eller DH > 4200 och sidoramar i aluminium T sidoramar i Rostfritt stål = 30 sidoramar i alu = 35 P 45 0 With motor cover Plast Stål Rostfritt stål Y W S U Q (30 ), 400 (0 ) Styrenhet ACS 50 MCC MCS-FC MCS-FC Dimensioner W H D mm Dimensioner frekvensomvandlare W H D mm [ ] = Utrymme som krävs för installation 8300R0020/p

7 Monteringsritning ASSA ABLOY RR300 Plus Infästning överstycke DH DH DW Infästning golv DW + 30
